تيار الحلقة هو التيار الكهربائي الذي يمر داخل دائرة مغلقة عندما يكمل جهاز أو خط أو حساس أو طرف مسار الدائرة. في أنظمة الاتصالات والتحكم، يُستخدم هذا التيار للدلالة على حالة الخط، وتغذية الأجهزة الميدانية، ونقل القيم التناظرية، ومراقبة الدوائر، أو تأكيد أن المسار الكهربائي نشط.
يظهر هذا المصطلح في عدة مجالات عملية. في الهاتف التناظري، يمر تيار الحلقة في خط المشترك عند رفع السماعة، مما يساعد السنترال أو PBX أو البوابة على اكتشاف أن الخط قيد الاستخدام. في القياسات الصناعية، تنقل حلقة 4–20 mA قيم القياس من الحساسات إلى المتحكمات. وفي أنظمة الإنذار والسلامة، يساعد تيار الحلقة على معرفة ما إذا كانت الدائرة طبيعية أو مفتوحة أو مقصورة أو مفعلة.
مسار مغلق يحمل معنى
لا يمر التيار الكهربائي إلا عند وجود مسار كامل. يصبح هذا المبدأ البسيط مفيدًا لأن وجود التيار أو غيابه أو قيمته يمكن أن يمثل معلومات. يستطيع الجهاز أن يحدد ما إذا كان الخط خاملًا أو نشطًا أو معطلًا أو ينقل إشارة قياس من خلال مراقبة سلوك التيار.
في أنظمة الهاتف التناظرية، يكون الخط عادة في حالة خمول عندما تكون السماعة موضوعة. عندما يرفع المستخدم السماعة، تُغلق الدائرة ويمر التيار في الخط. يخبر هذا التغير السنترال أو PBX أو البوابة التناظرية بأن المستخدم يطلب الخدمة، ثم يمكن للنظام تقديم نغمة الاتصال واستقبال الأرقام وتوجيه المكالمة ومراقبة حالتها.
في الأنظمة الصناعية وأنظمة المباني، تُستخدم الفكرة نفسها بطريقة مختلفة. يمكن للحساس أن يضبط تيار الحلقة لتمثيل درجة الحرارة أو الضغط أو المستوى أو التدفق أو الموضع أو تركيز الغاز. ويمكن للوحة التحكم مراقبة تيار الحلقة للتأكد من سلامة التمديدات الميدانية. وهكذا يصبح التيار كمية كهربائية وإشارة حالة للنظام في الوقت نفسه.

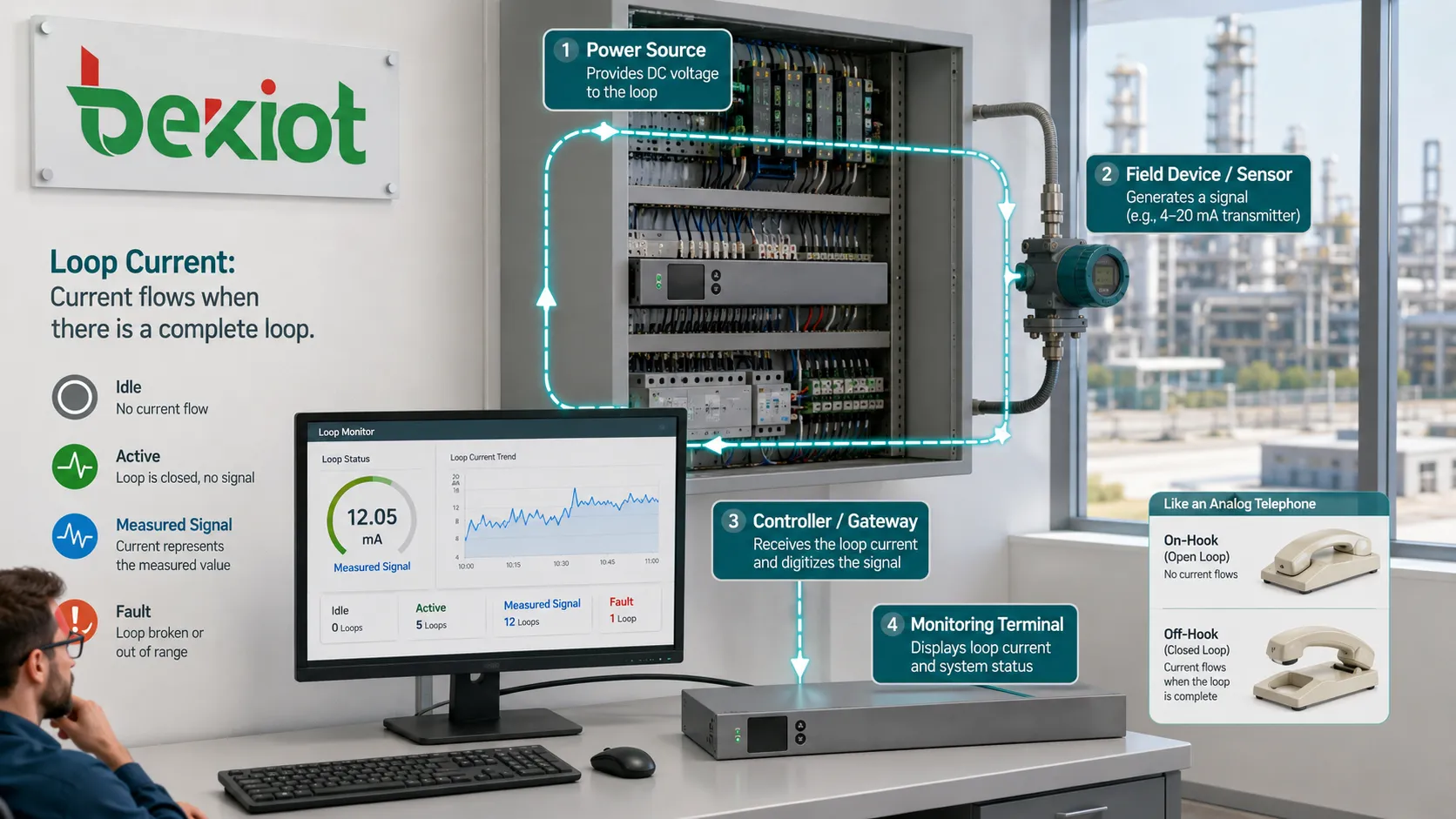

كيف تصبح الدائرة نشطة
مصدر الطاقة
تحتاج الحلقة إلى مصدر للطاقة الكهربائية. في الهاتف، قد يأتي ذلك من بطاقة خط في السنترال أو منفذ PBX أو محول هاتف تناظري أو واجهة بوابة. في القياسات الصناعية، قد يأتي من مصدر تغذية الحلقة أو بطاقة إدخال المتحكم أو مكيف الإشارة أو مصدر تغذية المرسل.
يجب أن يكون الجهد المتاح كافيًا لدفع التيار المطلوب عبر الحلقة كاملة، بما في ذلك مقاومة الكابل، وحمل الجهاز، ومكونات الحماية، ودائرة الإدخال. إذا كان المصدر ضعيفًا، فقد تصبح الحلقة غير مستقرة أو تفشل عند استخدام كابلات طويلة.
الحمل والجهاز الميداني
يتحكم الجهاز المتصل في جزء من طاقة الحلقة أو يستهلكه. قد يكون الهاتف أو الطرف التناظري أو مرسل الحساس أو دخل المرحل أو نقطة الإنذار أو جهاز القياس جزءًا من الحلقة. تؤثر ممانعته وإلكترونياته الداخلية في طريقة مرور التيار.
على سبيل المثال، يغير الهاتف التناظري حالة الخط عند رفع السماعة. يغير مرسل 4–20 mA قيمة التيار حسب متغير العملية المقاس. وتتغير حلقة الإنذار عندما تفتح نقطة التلامس أو تغلق.
مسار الرجوع
يكمل مسار الرجوع الدائرة. إذا كان الموصل مقطوعًا أو مفصولًا أو متآكلًا أو منهيًا بشكل غير صحيح، فلن يمر التيار طبيعيًا. قد يظهر ذلك كعدم وجود نغمة اتصال، أو فشل قراءة الحساس، أو إنذار حلقة مفتوحة، أو جهاز ميداني غير متصل.
لأن أنظمة الحلقة تعتمد على الاستمرارية، فإن جودة الأسلاك مهمة للغاية. يمكن للأطراف المرتخية والموصلات المؤكسدة والعزل التالف ودخول الماء والوصلات الرديئة أن تسبب أعطالًا متقطعة يصعب تشخيصها.
دخل المراقبة
يكتشف جانب الاستقبال التيار أو هبوط الجهد أو تغير الحالة. يكتشف PBX تيار رفع السماعة. يحول دخل PLC التناظري التيار إلى قيمة قياس. وتقيّم لوحة الإنذار ما إذا كانت الدائرة طبيعية أو غير طبيعية.
يجب أن يتطابق دخل المراقبة مع نوع الحلقة. توصيل حساس حلقة تيار إلى نطاق إدخال خاطئ، أو عكس القطبية، أو تجاوز حمل الإدخال يمكن أن يسبب قراءات غير صحيحة أو تلفًا في المعدات.
الأشكال الشائعة في الأنظمة الحقيقية
حلقات مشتركي الهاتف
في الهاتف التناظري التقليدي، يُعد تيار الحلقة أساس مراقبة الخط. عندما يكون الهاتف على الخطاف، لا تسحب الدائرة تيار الكلام العادي. وعند رفع السماعة، تُغلق الحلقة ويمر التيار، فيكتشف السنترال أو PBX الحالة ويبدأ معالجة المكالمة.
يبقى المبدأ نفسه مهمًا عند توصيل الهواتف التناظرية ببوابات VoIP أو ATA أو هواتف المصاعد أو هواتف الطوارئ أو هواتف الفنادق أو أجهزة الفاكس أو منافذ PBX القديمة. حتى إذا كانت الشبكة الأساسية تعمل عبر IP، فإن المنفذ التناظري لا يزال يعتمد على سلوك الحلقة.
أجهزة قياس 4–20mA
تُستخدم حلقة التيار 4–20 mA على نطاق واسع في القياس الصناعي. يرسل المرسل تيارًا يتناسب مع القيمة المقاسة؛ وغالبًا يمثل 4 mA الحد الأدنى للنطاق، ويمثل 20 mA الحد الأعلى.
تُقدّر هذه الطريقة لأن إشارات التيار أقل تأثرًا بهبوط الجهد عبر الكابلات الطويلة مقارنة بإشارات الجهد. كما تساعد على كشف الأعطال، لأن قراءة قريبة من 0 mA قد تشير إلى دائرة مفتوحة أو مرسل معطل أو مشكلة أسلاك بدلًا من قياس منخفض صحيح.
دوائر مراقبة الإنذار
قد تستخدم لوحات الإنذار وأنظمة السلامة حلقات مراقبة لاكتشاف الدائرة المفتوحة أو القصر أو الحالة الطبيعية أو حالة الإنذار. تساعد مقاومات نهاية الخط، وحدود التيار، ومراقبة الدخل اللوحة على التمييز بين تفعيل حقيقي وعطل في الأسلاك.
هذا مهم للأمن وإنذار الحريق ونداء الطوارئ والتحكم في الدخول ومراقبة المرافق، حيث يجب معرفة سلامة الأسلاك قبل حدوث حالة طارئة.
حلقات التحكم والمرحلات
تستخدم دوائر التحكم تيار الحلقة لتغذية المرحلات أو تفعيل المداخل أو تشغيل المؤشرات أو تأكيد مسارات الأوامر. في الأنظمة البسيطة، يغلق المفتاح الحلقة فتعمل الحمولة. وفي الأنظمة الأكثر تعقيدًا، تقرأ المتحكمات والبرمجيات حالة الحلقة.
هذه الحلقات شائعة في الآلات الصناعية وأتمتة المباني والتحكم في المضخات ولوحات الإضاءة ودوائر الإشارة الميدانية.
سبب فائدته في النشر
إحدى الفوائد العملية هي البساطة. تستطيع الحلقة حمل الطاقة والإشارة بطريقة مباشرة، مما يقلل عدد الموصلات ويسهل فهم التمديدات الميدانية. في كثير من الأنظمة التناظرية والصناعية، يصبح التيار نفسه هو الرسالة.
الفائدة الأخرى هي المراقبة. يستطيع النظام اكتشاف ما إذا كانت الدائرة نشطة أو خاملة أو مفصولة أو مقصورة أو خارج النطاق المتوقع. يساعد ذلك الفنيين على تحديد أعطال الخط، ويساعد المشغلين على معرفة صحة الأجهزة الميدانية.
يمكن للإشارة المعتمدة على التيار أن تعمل جيدًا لمسافات طويلة عند التصميم الصحيح. في القياسات، تتحمل حلقات التيار هبوط الجهد في الكابل أفضل من كثير من إشارات الجهد. وفي الهاتف، سمحت مراقبة الحلقة بإدارة ملايين خطوط المشتركين عبر حالات كهربائية بسيطة.
قيمة تيار الحلقة أنه يحول الاستمرارية الكهربائية إلى معلومات تشغيلية: نشط، خامل، مقاس، معطل، مفعّل أو مراقب.
عوامل التصميم قبل التركيب
ميزانية الجهد
يجب أن يوفر مصدر الحلقة جهدًا كافيًا للدائرة كاملة. يجب على المصممين مراعاة طول الكابل، ومقاومة الموصل، وهبوط الجهد في الجهاز، وحمل الإدخال، وأجهزة الحماية، وتأثيرات الحرارة.
إذا كانت ميزانية الجهد صغيرة، فقد تعمل الدائرة في اختبار المنضدة لكنها تفشل بعد التركيب لأن مسار الكابل الحقيقي أطول أو لأن الحمل المتصل أعلى.
نطاق التيار
يجب أن يتوافق نطاق التيار المتوقع مع معدات الاستقبال. قد يتوقع منفذ الهاتف أو الدخل التناظري أو دخل المرحل أو لوحة الإنذار أو مستقبل الحساس سلوكًا مختلفًا للتيار.
استخدام نطاق إدخال خاطئ قد يسبب حالة كاذبة أو قراءات غير دقيقة أو تلفًا إلكترونيًا. يجب أن توضح وثائق المشروع قيم التيار الطبيعية، وقيم الإنذار، وقيم العطل، والقيم القصوى المتوقعة.
القطبية
بعض حلقات التيار حساسة للقطبية، خصوصًا عند استخدام إلكترونيات نشطة أو صمامات ثنائية أو واقيات من الاندفاع أو مرسلات مزودة بالطاقة. قد تمنع القطبية المعكوسة الجهاز من العمل أو تنتج قراءات غير مستقرة.
ينبغي فحص القطبية أثناء التشغيل التجريبي. يساعد ترميز الألوان، لكن التحقق الميداني مهم لأن أزواج الكابلات قد تُمدد أو تُوصل في عدة أماكن.
مقاومة الكابل
تضيف المسارات الطويلة للكابلات مقاومة. في حلقة التيار، تخلق هذه المقاومة هبوطًا في الجهد. إذا لم يستطع مصدر الطاقة تجاوز ذلك الهبوط، فقد لا تصل الحلقة إلى التيار المطلوب.
يساعد اختيار موصل أكبر، ومسار كابل أقصر، وجهد تغذية مناسب، وحمل إدخال صحيح على تحسين الاعتمادية عبر المسافات.
العزل والتأريض
يؤثر التأريض والعزل في أداء الضوضاء والسلامة. في المواقع الصناعية، قد تخلق فروق جهد الأرض مسارات تيار غير مرغوبة. في أنظمة الاتصال، قد يسبب التأريض الضعيف همهمة أو ضوضاء أو خطر اندفاع كهربائي.
قد تكون هناك حاجة إلى وحدات عزل، وواقيات من الاندفاع، وربط متساوي الجهد صحيح، وإنهاء دقيق للشيلد في التركيبات القاسية أو البعيدة.
نصائح الصيانة للتشغيل المستقر
القياس تحت الحمل الحقيقي
يجب قياس تيار الحلقة عندما يكون الجهاز متصلًا ويعمل في ظروفه الحقيقية. قد تبدو الدائرة طبيعية وهي مفصولة، لكنها تفشل عندما يسحب الجهاز الميداني التيار فعليًا.
في خطوط الهاتف، قد يفحص الفنيون جهد وضع السماعة، وتيار رفع السماعة، وسلوك الرنين، ومقاومة الخط. في حلقات القياس، يمكن فحص التيار عند الصفر، ومنتصف النطاق، وكامل النطاق.
فحص الأطراف والوصلات
الأطراف المرتخية أو المتآكلة من الأسباب الشائعة لمشكلات التيار المتقطعة. الاهتزاز والرطوبة والغبار وتغير الحرارة وسوء التنفيذ تضعف الاتصالات تدريجيًا.
يجب أن تشمل الصيانة الفحص المادي، وليس تشخيص البرمجيات فقط. الأطراف المشدودة، والأسطح النظيفة، وصناديق الوصل المحمية تحسن الاعتمادية طويلة الأجل.
البحث عن الرطوبة ومسارات التسرب
قد يؤدي دخول الماء إلى تيار تسرب أو تآكل أو قراءات كاذبة أو سلوك غير مستقر للحلقة. الأجهزة الخارجية، والكابلات الأرضية، وحفر المصاعد، وأرضيات المصانع، والبيئات الساحلية أكثر عرضة لذلك.
تساعد الصناديق المحكمة، وجلاندات الكابلات، وحلقات التنقيط، والصرف، والأطراف المقاومة للتآكل، والفحص الدوري على تقليل الأعطال المرتبطة بالرطوبة.
التحقق من المعايرة
في أنظمة القياس، يجب أن يتوافق تيار الحلقة مع القيمة الفيزيائية الصحيحة. لا يمثل تيار 12 mA القيمة المتوسطة المتوقعة إلا إذا كان تدريج المرسل والمتحكم متطابقين.
بعد استبدال الحساسات أو المتحكمات أو بطاقات الإدخال التناظرية، يجب فحص التدريج والمعايرة. قد تجعل المعايرة الخاطئة الإشارة السليمة تبدو غير صحيحة.
مراجعة حدود الأعطال
تحدد بعض الأنظمة حدود تيار للدائرة المفتوحة، والقصر، والحالة الطبيعية، والإنذار، وعطل الحساس. إذا كانت هذه الحدود مضبوطة بشكل سيئ، فقد يفوت النظام الأعطال أو يصدر إنذارات مزعجة.
يجب أن تتوافق الحدود مع ورقة بيانات الجهاز، وحالة الكابل، وتصميم مقاومة نهاية الخط، وسلوك دخل لوحة التحكم.

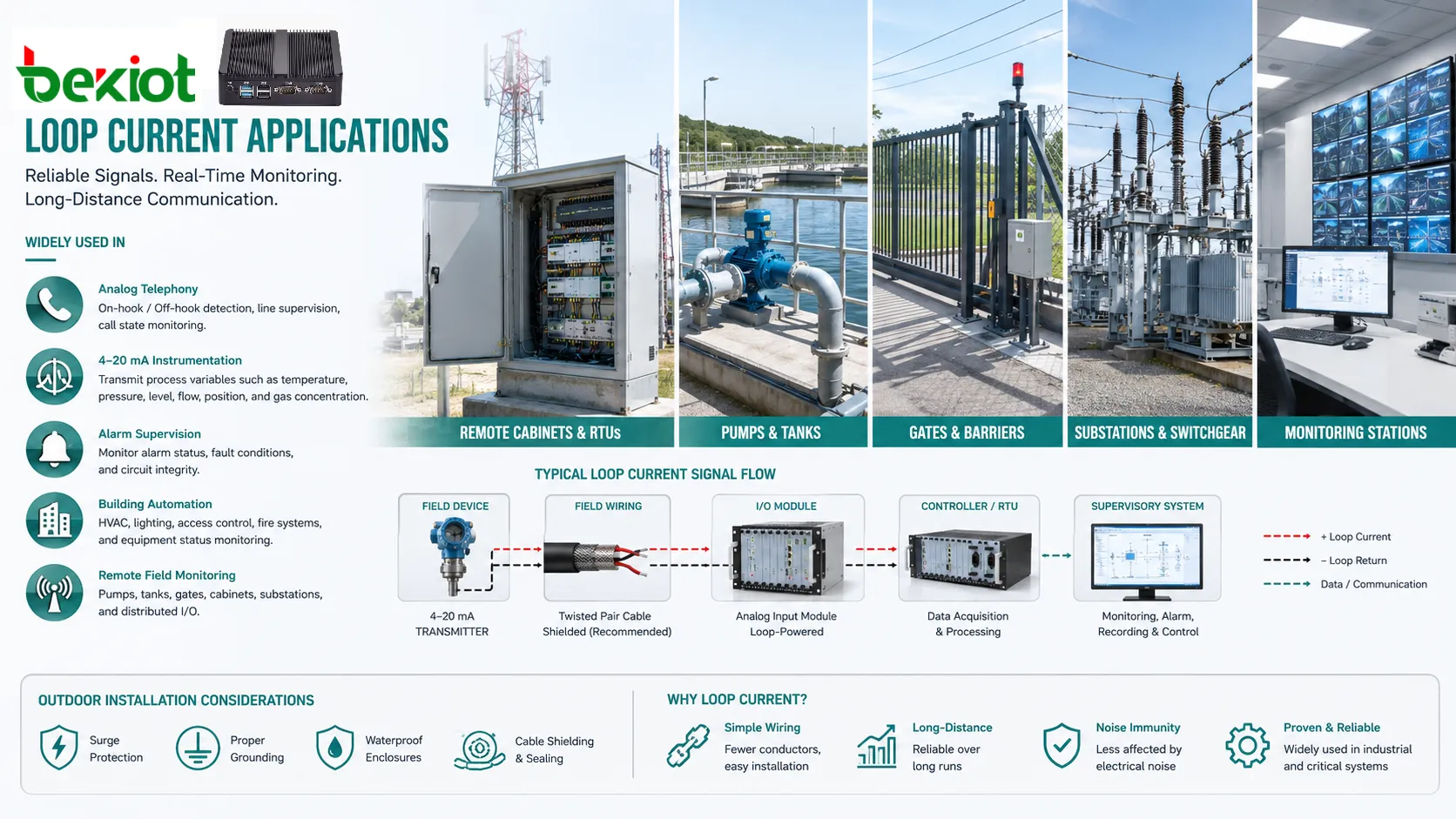

التطبيقات عبر الأنظمة
الهاتف التناظري
تستخدم أنظمة الهاتف تيار الحلقة لاكتشاف حالتي رفع السماعة ووضعها. يتيح ذلك لمنافذ PBX وخطوط السنترال والبوابات التناظرية وATA معرفة متى يبدأ المستخدم المكالمة أو ينهيها.
تيار الحلقة مهم أيضًا عند استكشاف أعطال الهواتف التناظرية وأجهزة الفاكس وهواتف المصاعد وهواتف الطوارئ وهواتف الفنادق وواجهات الخطوط القديمة. قد يسبب التيار المنخفض تشغيلًا ضعيفًا، بينما يشير التيار غير الطبيعي إلى عطل في الأسلاك أو الجهاز.
التحكم في العمليات الصناعية
في المصانع والمرافق ومحطات الكيمياء ومعالجة المياه ومواقع الطاقة، تُستخدم حلقات التيار لقياس الضغط ودرجة الحرارة والتدفق والمستوى وموضع الصمام وتركيز الغاز.
تبقى هذه التقنية شائعة لأنها بسيطة ومتينة ومتوافقة مع العديد من PLC وأنظمة DCS والمسجلات والمرسلات الميدانية.
أتمتة المباني
قد تستخدم أنظمة المباني حلقات التيار لحساسات HVAC ومحولات الضغط وردود فعل مخمدات الهواء وحساسات مستوى الخزانات وحالة المضخات وأجهزة مراقبة الطاقة.
يساعد تصميم الحلقة الموثوق مشغلي المبنى على الحصول على قياسات مستقرة ويقلل طلبات الصيانة الكاذبة الناتجة عن ضوضاء الأسلاك أو التدريج الخاطئ.
أنظمة السلامة والإنذار
تستخدم الدوائر المراقبة في إنذار الحريق والأمن وكشف الغاز والتحكم في الدخول والمراقبة الطارئة سلوك الحلقة لتحديد الحالة الطبيعية أو الإنذار أو الفتح أو القصر.
تحتاج هذه الأنظمة إلى تركيب دقيق، لأن عطل الأسلاك قد يبدو كإنذار حقيقي أو يخفي إنذارًا حقيقيًا إذا كان تصميم المراقبة ضعيفًا.
الأجهزة الميدانية البعيدة
قد تستخدم المضخات والخزانات والبوابات والخزائن والمحطات الفرعية ومحطات المراقبة البعيدة إشارات الحلقة لأن الأسلاك بسيطة ويمكن أن تعمل لمسافات طويلة عند التصميم الصحيح.
في التركيبات الخارجية، تصبح الحماية من الاندفاع، والتأريض، ومنع دخول الماء، وتدريع الكابلات أمورًا مهمة جدًا.
أعراض الأعطال الشائعة
عدم وجود تيار
غالبًا ما يشير عدم وجود تيار إلى دائرة مفتوحة، أو جهاز مفصول، أو موصل مقطوع، أو فشل مصدر الطاقة، أو مصهر محترق، أو عكس في الأسلاك، أو طرف توصيل خاطئ. في الهاتف قد يظهر ذلك كعدم اكتشاف رفع السماعة أو عدم وجود نغمة، وفي القياس قد يظهر كقراءة صفرية أو قراءة عطل.
الخطوة الأولى هي فحص مصدر الطاقة، والاستمرارية، والقطبية، ومسار الأسلاك الفعلي.
التيار منخفض جدًا
قد ينتج التيار المنخفض عن مقاومة كابل زائدة، أو جهد تغذية ضعيف، أو حمل إدخال مرتفع، أو جهاز ميداني متدهور، أو تلامس طرفي سيئ، أو تلف جزئي في الموصل.
قد تظهر هذه المشكلة فقط في مسارات الكابلات الطويلة أو عندما يصل الجهاز الميداني إلى حالة تشغيل معينة.
التيار مرتفع جدًا
قد يشير التيار العالي إلى قصر، أو توصيل خاطئ، أو نوع جهاز غير صحيح، أو مرسل معطل، أو مقاومة متجاوزة، أو دائرة إدخال تالفة. يجب التحقيق فيه بسرعة لأن التيار الزائد قد يتلف المعدات.
تساعد مصادر الطاقة محدودة التيار والمصاهر الواقية على تقليل خطر التلف الجسيم.
قراءات غير مستقرة
قد يأتي تذبذب التيار من أطراف مرتخية، أو ضوضاء كهربائية، أو تدريع ضعيف، أو رطوبة، أو حساسات متدهورة، أو طاقة غير مستقرة، أو حلقات أرضية. وقد يحدث أيضًا عندما تكون العملية المقاسة تتغير بسرعة فعلًا.
يجب على الفنيين فصل تغير العملية الحقيقي عن عدم الاستقرار الكهربائي من خلال فحص الإشارة في عدة نقاط من الحلقة.
إشارة حالة خاطئة
قد تعرض أنظمة الإنذار أو الهاتف حالة غير صحيحة عندما لا تتطابق الحدود أو المقاومات أو قطبية الخط أو خصائص الجهاز مع تصميم الإدخال. في الدوائر المراقبة، يعد وضع مقاومة نهاية الخط في مكان خاطئ مشكلة شائعة.
عادةً ما يساعد مراجعة مخطط الأسلاك وقياس قيم التيار الفعلية على تحديد عدم التطابق.
مشكلات تيار الحلقة تكون غالبًا مادية قبل أن تكون منطقية. يجب فحص حالة الكابل والأطراف والقطبية والرطوبة وقدرة الطاقة قبل افتراض وجود عطل برمجي.
قائمة فحص النشر
ابدأ بتحديد وظيفة الحلقة. حلقة الهاتف، وحلقة الحساس، وحلقة مراقبة الإنذار، وحلقة التحكم بالمرحل لا تمتلك نفس نطاق التيار أو سلوك التشخيص.
قبل التركيب، تأكد من مصدر الطاقة، ونطاق التيار المتوقع، وأقصى مقاومة للحلقة، وطول الكابل، وحجم الموصل، وحمل الإدخال، والقطبية، ومكونات الحماية.
ضع علامات واضحة على الأطراف الميدانية، بما في ذلك رقم الحلقة، ونوع الإشارة، والقطبية، واسم الجهاز، والوجهة. تساعد العلامات الجيدة على تقليل أخطاء الأسلاك وتسريع الصيانة.
أثناء التشغيل التجريبي، قِس وسجل القيم المرجعية. يجب توثيق تيار الحلقة الطبيعي، وتيار العطل، وتيار الإنذار، وقيم نطاق التشغيل عند الحاجة.
احمِ الدوائر الخارجية والبعيدة بوسائل مناسبة للحماية من الاندفاع، والتأريض، والتدريع، وإحكام الصندوق. غالبًا ما تحدد ظروف الموقع الاعتمادية طويلة الأجل أكثر من مفهوم الحلقة نفسه.
التشغيل طويل الأجل والتوثيق
غالبًا ما يُتوقع من الأنظمة المعتمدة على الحلقات أن تعمل لسنوات عديدة. للحفاظ على الاعتمادية، يجب أن تُبقي فرق الصيانة مخططات الأسلاك، وسجلات المعايرة، وقياسات التيار، وأوراق بيانات الأجهزة، وجداول الأطراف، وتاريخ الأعطال محدثة.
عند استبدال جهاز ميداني، يجب مقارنة الجهاز الجديد بتصميم الحلقة الأصلي. قد يحتاج المرسل إلى جهد مختلف، وقد توفر بوابة الهاتف تيار خط مختلفًا، وقد تستخدم لوحة الإنذار حدود مراقبة مختلفة.
بعد أي تعديل، ينبغي للفنيين إعادة اختبار الحلقة في الظروف الطبيعية وظروف العطل. قد تبدو الدائرة متصلة، لكنها تفشل في الإبلاغ عن الحالة الصحيحة إذا تغيرت الحدود أو التدريج أو ترتيب الأسلاك.
FAQ
هل يمكن قياس تيار الحلقة بمقياس متعدد عادي؟
نعم، إذا كان المقياس يدعم نطاق التيار المطلوب وتم توصيله بشكل صحيح على التوالي مع الحلقة. وضع المقياس بطريقة خاطئة قد يقطع الدائرة أو يتلف المقياس.
لماذا تبدأ حلقة 4–20mA من 4mA وليس من 0mA؟
تساعد قيمة الصفر الحي 4 mA على تمييز القراءة الدنيا الصحيحة عن الدائرة المفتوحة أو السلك المقطوع أو المرسل المعطل أو فقدان الطاقة.
ماذا يعني انخفاض تيار الحلقة في خط هاتف تناظري؟
قد يشير إلى طول كابل كبير، أو مقاومة خط عالية، أو خرج ضعيف من بطاقة الخط، أو توصيلات سيئة، أو أسلاك تالفة، أو جهاز يسحب تيارًا أقل من المتوقع.
هل يمكن لجهازين مشاركة حلقة تيار واحدة؟
فقط إذا صُممت الحلقة لذلك. بعض الحلقات تدعم الأجهزة المتسلسلة أو المؤشرات التي تعمل بطاقة الحلقة، لكن إضافة الأجهزة تزيد هبوط الجهد وقد تؤثر في الدقة.
ما الذي يجب فحصه بعد استبدال مرسل ميداني؟
افحص القطبية، وجهد الحلقة، ونطاق التيار، والتدريج، والمعايرة، وحمل الإدخال، والتأريض، وتوصيل التدريع، وما إذا كان المتحكم يقرأ القيمة المتوقعة عبر كامل نطاق القياس.
