ما الفرق بين محطات الاتصال المقاومة للهب ومحطات الاتصال الآمنة جوهريًا؟

في أنظمة الاتصال بالمناطق الخطرة، يُشاهد عادة نوعان مختلفان جدًا من الأجهزة. فقد يكون النوع الأول هاتفًا صناعيًا متينًا أو محطة اتصال داخلي أو محطة تحكم مبنية داخل غلاف معدني قوي، مع مثبتات متينة ومداخل للكابلات. أما النوع الثاني فقد يشبه الأجهزة المحمولة المعتادة، مثل هاتف محمول أو جهاز لاسلكي أو محطة ميدانية منخفضة الاستهلاك مصممة للمناطق الخطرة. وقد يحصل النوعان على اعتماد للاستخدام في الأجواء القابلة للانفجار، لكنهما يحققان الحماية بوسيلتين مختلفتين تمامًا.

من منظور التصميم، يفترض النهج الأول إمكان وجود شرر أو أقواس كهربائية أو مكونات ذات درجات حرارة عالية داخل الجهاز، بما قد يشعل خليطًا غازيًا، ثم يعتمد على غلاف مصمم ومختبر خصيصًا لاحتواء انفجار داخلي. أما النهج الآخر فيحد الجهد والتيار والقدرة والطاقة المخزنة على مستوى الدائرة، بحيث لا تتوافر في الدائرة الكهربائية المكشوفة طاقة كافية لتصبح مصدر اشتعال فعالًا ضمن الظروف المحددة.

في محطات الاتصال، تؤثر هاتان الطريقتان في حجم الجهاز، وقدرة مكبر الصوت، وتصميم البطارية، والشاشات والواجهات والأسلاك وإجراءات الصيانة، بل وفي بنية الشبكة بأكملها. ولذلك تتمثل أسئلة الاختيار الفعلية في الآتي: ما وظائف الاتصال المطلوبة؟ وما مقدار القدرة اللازمة؟ هل الجهاز ثابت أم متنقل؟ وما تصنيف المنطقة الخطرة؟ وأي مبدأ للحماية يُستخدم على امتداد دائرة الاتصال كاملة؟

ماذا يعني «مقاوم للانفجار» و«آمن جوهريًا»؟

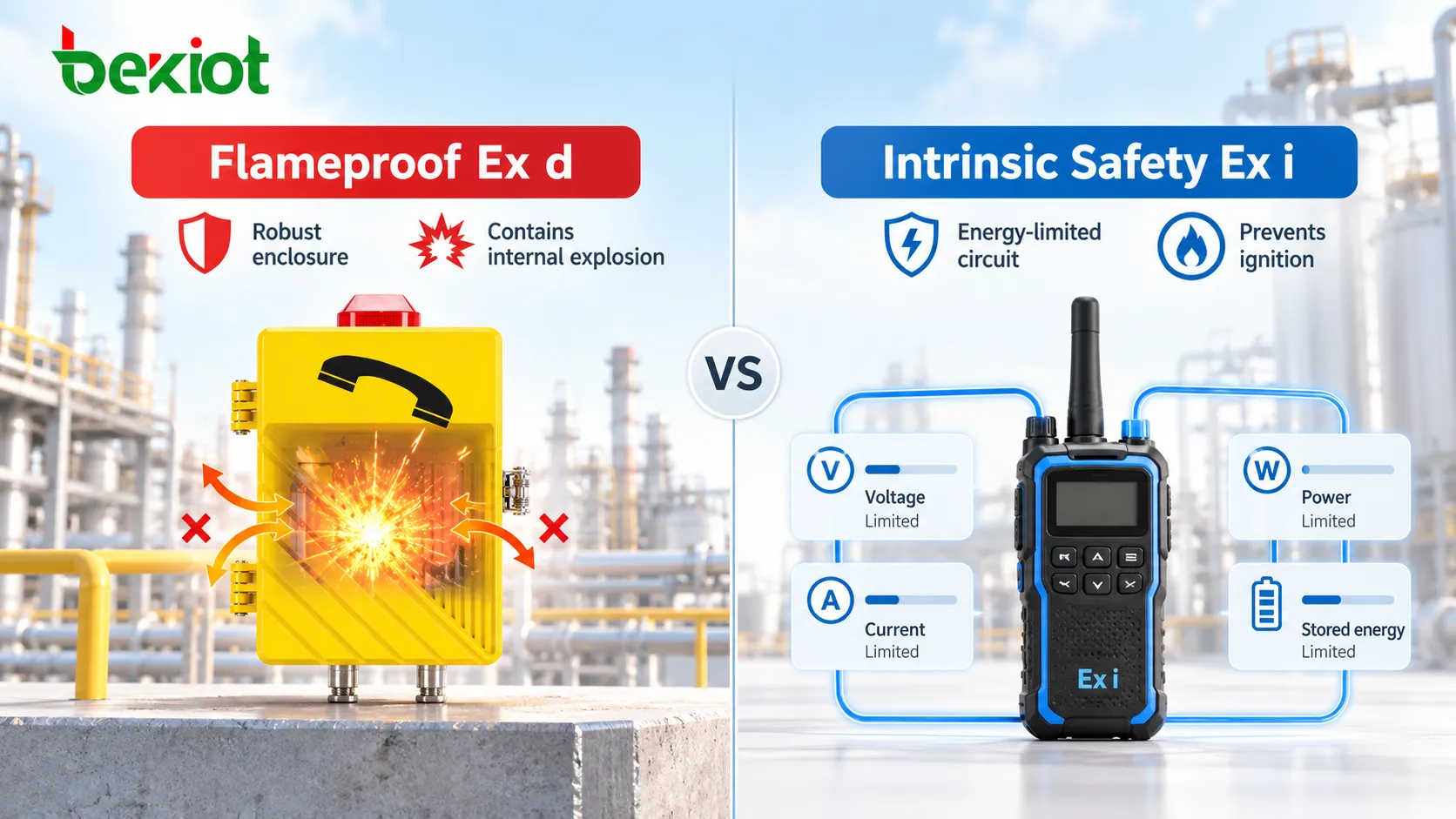

تُستخدم عبارات مثل «هاتف مقاوم للانفجار» و«جهاز لاسلكي مقاوم للانفجار» و«محطة مقاومة للانفجار» غالبًا كأوصاف عامة للمنتجات المعتمدة للعمل في الأجواء القابلة للانفجار. إلا أن سلسلة IEC 60079 تميز بين عدة أنماط للحماية، منها الغلاف المقاوم للهب Ex d، وزيادة الأمان Ex e، والسلامة الجوهرية Ex i، والحماية بالضغط الإيجابي Ex p، والتغليف بمادة عازلة Ex m. وتهدف جميعها إلى الحد من احتمال إشعال المعدات الكهربائية للجو القابل للانفجار المحيط، لكنها تحقق ذلك بطرق مختلفة.

لإجراء مقارنة أدق من الناحية التقنية، يُفضّل تسمية المفهومين كما يلي: محطات اتصال ذات غلاف مقاوم للهب (Ex d) مقابل محطات اتصال آمنة جوهريًا (Ex i). ضمن نظام IECEx، تنطبق IEC 60079-1 على الأغلفة المقاومة للهب «d»، وIEC 60079-11 على السلامة الجوهرية «i»، بينما تحدد IEC 60079-0 المتطلبات العامة لبناء معدات Ex واختبارها ووضع علاماتها. وهذا التمييز مهم لأن وجود «Ex» وحده على لوحة بيانات الجهاز لا يحدد نوع الحماية. والعلامات اللاحقة، مثل db وia وib وic، يجب قراءتها أيضًا.

مبدآن مختلفان للحماية من الانفجار

الفرق الأساسي واضح: يتحكم أحد المبدأين في انتشار الانفجار، بينما يحد الآخر من طاقة الاشتعال.

Ex d: احتواء الخطر داخل الغلاف

لا يقوم مبدأ الغلاف المقاوم للهب على ضمان استحالة حدوث قوس كهربائي أو شرارة أو اشتعال داخل الجهاز. بل يُصمَّم الغلاف لتحمل ضغط انفجار داخلي في ظروف محددة، ولمنع انتقال اللهب إلى الجو القابل للانفجار المحيط بفضل الوصلات والخصائص الإنشائية المصممة بعناية.

وبذلك تصبح متانة الغلاف، ومسارات منع انتقال اللهب أو الوصلات، والمثبتات، ومداخل الكابلات، وغيرها من العناصر المؤثرة في سلامة الغلاف أجزاءً من نظام الحماية.

وتوفر هذه الطريقة ميزة عملية مهمة لمحطات الاتصال الثابتة؛ إذ يمكن للغلاف استيعاب الدوائر الإلكترونية التقليدية للاتصالات والمرحلات والمضخمات والمكونات الأعلى قدرة نسبيًا، شريطة أن تكون المعدات كاملة قد صُممت واعتمدت وفق نمط الحماية المناسب.

Ex i: إبقاء طاقة الدائرة دون مستوى الاشتعال

تعتمد السلامة الجوهرية نهجًا مختلفًا جذريًا. فبدلًا من الاتكال على غلاف ثقيل لاحتواء انفجار داخلي، تحد الجهد والتيار والقدرة والطاقة المخزنة في السعات والمحاثات، بحيث تبقى الشرارات الكهربائية والتأثيرات الحرارية دون المستوى القادر على إشعال الجو القابل للانفجار المحدد، في ظروف التشغيل العادي والأعطال المنصوص عليها.

ولذلك لا يقتصر التقييم على الغلاف نفسه، بل يشمل الدائرة الكهربائية وكامل حلقة السلامة الجوهرية المتصلة بها.

لماذا تختلف الأغلفة إلى هذا الحد؟

ينعكس مبدأ الحماية في كل حالة مباشرة على مظهر المنتج وتصميمه الميكانيكي.

يستخدم الهاتف الثابت ذو الغلاف المقاوم للهب عادة غلافًا متينًا من سبائك الألومنيوم أو الفولاذ المقاوم للصدأ أو معدن آخر مصمم لهذا الغرض، مع أغطية ومثبتات وترتيبات محددة لمداخل الكابلات. ويكون غالبًا أثقل وأكبر من هاتف المكتب العادي؛ لأن الغلاف لا يؤدي وظيفة مقاومة الصدمات فحسب، بل قد يكون جزءًا أساسيًا من الحماية من الانفجار. لذلك تستلزم حتى التغييرات الإنشائية الصغيرة فحصًا دقيقًا. فتغيير البراغي إلى نوع آخر، أو تشغيل سطح وصلة آليًا، أو حفر فتحة جديدة في الموقع، أو استبدال وصلة إدخال الكابل قد يؤثر في شروط الحماية الأصلية.

تعطي المحطة الآمنة جوهريًا أهمية أكبر لتصميم الدوائر الداخلية. وعندما تفي الدوائر والمكونات والمسافات على اللوحة المطبوعة والطاقة المخزنة والبطارية والتوصيلات الخارجية بمتطلبات السلامة الجوهرية المعمول بها، فلا يلزم بالضرورة الاعتماد على غلاف ثقيل مقاوم للهب. ولهذا يمكن أن تظل أجهزة الراديو المحمولة والمحطات المتنقلة وأجهزة القياس المعتمدة للمناطق الخطرة صغيرة نسبيًا. لكن الغلاف البلاستيكي لا يدل تلقائيًا على السلامة الجوهرية، كما لا يدل الغلاف المعدني تلقائيًا على Ex d. وينبغي التأكد من نمط الحماية من علامة الاعتماد والشهادة، لا من المظهر وحده.

متطلبات القدرة قد تحسم الاختيار

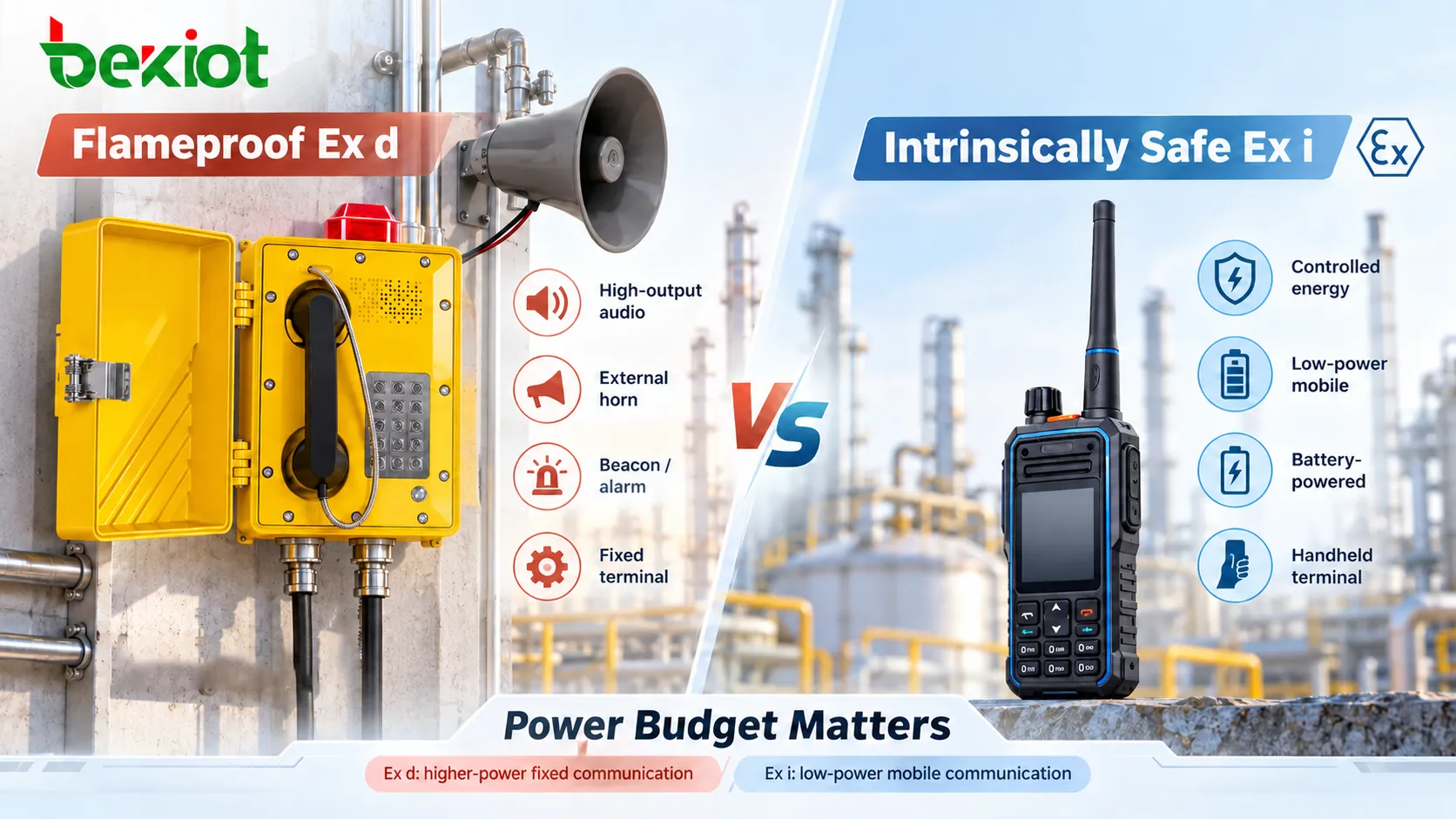

في معدات الاتصال، لا يظهر أحد أهم الفروق العملية بين Ex d وEx i في الشهادة وحدها، بل في ميزانية القدرة.

فمحطة الاتصال ليست مجرد حساس. فقد تحتاج إلى تشغيل سماعة هاتف أو مكبر صوت أو شاشة أو إضاءة خلفية أو كاميرا أو وحدة اتصال لاسلكي أو معالج أو مرحل أو منارة ضوئية، بل وحتى مكبر صوت بوقي خارجي. وتستهلك جميع هذه الوظائف طاقة.

يمكن للتصميم ذي الغلاف المقاوم للهب استيعاب الدوائر ومكونات القدرة اللازمة لتطبيق الاتصال، بينما يتولى الغلاف المعتمد والبناء العام إدارة الخطر المرتبط بها. ولهذا تستخدم الهواتف الثابتة ومحطات الاتصال الداخلي المضخمة ونقاط النداء وأجهزة الإنذار في المواقع عالية الضوضاء عادة نمط الحماية المقاوم للهب أو أنماط حماية مركبة.

تحد السلامة الجوهرية الطاقة عند مصدرها. ولهذا فائدة كبيرة للحساسات وأجهزة الإشارة ومعدات الاتصال المحمولة والإلكترونيات منخفضة القدرة المصممة خصيصًا. لكن عندما تحتاج المحطة إلى خرج صوتي مرتفع باستمرار، أو مكبر صوت عالي القدرة، أو أجهزة طرفية تستهلك الكثير من الطاقة، يصبح تصميم السلامة الجوهرية أكثر تعقيدًا.

لذلك ليس من العملي افتراض أن كل هاتف مخصص لمنطقة خطرة يجب أن يكون آمنًا جوهريًا. فقد يحتاج الهاتف الثابت في منطقة معالجة كيميائية شديدة الضوضاء إلى جرس مرتفع الصوت، واتصال حر اليدين عالي الخرج، ومكبر صوت بوقي خارجي، أو تكامل مع إنذار صوتي وضوئي. وتعد هذه المتطلبات جزءًا من قرار الاختيار.

اختلاف متطلبات التركيب والصيانة

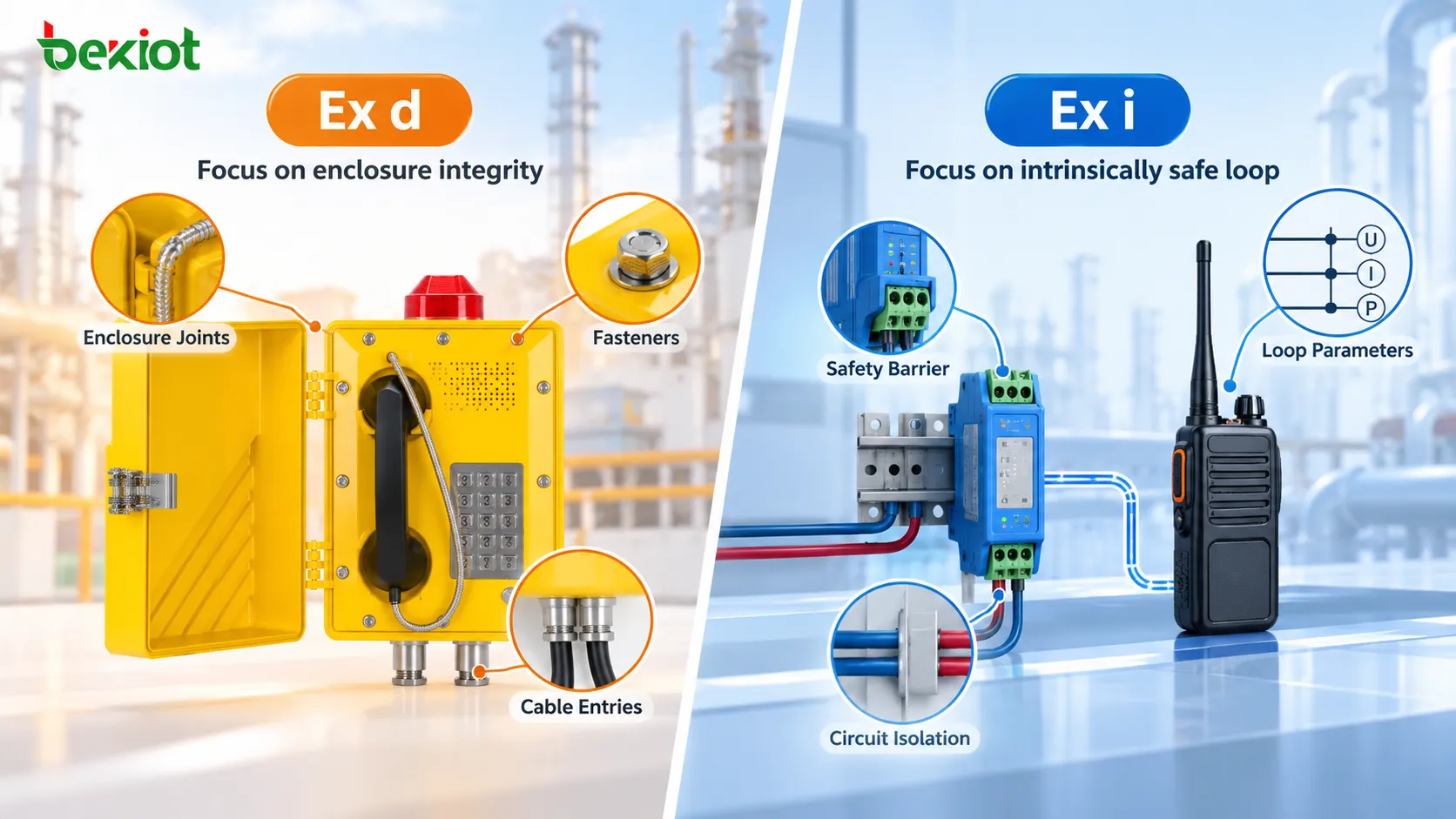

لا ينبغي تركيب أي من النوعين أو صيانته مثل المحطات الصناعية العادية، إلا أن نقاط الضعف الرئيسية تختلف بينهما.

المعدات المقاومة للهب حساسة بصورة خاصة للتعديلات الإنشائية

في محطة Ex d، يجب أن يحافظ فريق الصيانة على بنية الغلاف. فلا يجوز صقل وصلات منع انتقال اللهب أو تشغيلها آليًا دون ضوابط، ولا استبدال المثبتات المحددة لمجرد أن برغيًا آخر يبدو بالحجم نفسه، كما لا يجوز اختيار وصلات إدخال الكابلات أو المحولات أو سدادات الفتحات غير المستخدمة اعتمادًا على ملاءمة السن اللولبي فقط.

إن حفر فتحة إضافية في الموقع لتسهيل تمرير الكابلات أو استبدال القطع الإنشائية الأصلية ببدائل لم تُتحقق صلاحيتها أثناء الصيانة قد يغير شروط الحماية المعتمدة أصلاً.

أنظمة السلامة الجوهرية حساسة بصورة خاصة لتغير معلمات الحلقة والعزل

في نظام Ex i، لا يكون الخطر الرئيسي في تغيير الغلاف بالضرورة، بل في تغيير الدائرة. فقد يؤدي استبدال حاجز السلامة أو جمع دوائر مختلفة أو تغيير نوع الكابل أو طوله أو إضافة معدات غير مقيّمة أو عدم الحفاظ على الفصل المطلوب بين الدوائر الآمنة جوهريًا وغير الآمنة جوهريًا إلى تغيير شروط تصميم النظام.

لذلك لا يمكن اختزال صيانة دائرة اتصال آمنة جوهريًا إلى مجرد السؤال عما إذا كانت المعدات البديلة تعمل بالجهد نفسه. بل يلزم إعادة فحص معلمات النظام ووثائق التركيب المعمول بها أيضًا.

ومن المفاهيم الخاطئة الاعتقاد بأنه «ما دامت الدائرة آمنة جوهريًا، فيمكن فصلها أو العمل عليها دائمًا وهي تحت الجهد». صحيح أن السلامة الجوهرية تقدم مزايا مهمة في بعض حالات الصيانة، لكن جواز العمل تحت الجهد لا يزال يعتمد على شهادة الجهاز وإجراءات الموقع والمعايير المنطبقة ونظام تصاريح العمل. السلامة الجوهرية لا تعني السماح التلقائي بالعمل تحت الجهد دون قيود.

يجب أن يخدم مبدأ الحماية مهمة الاتصال في النهاية

في اتصالات المناطق الخطرة، لا يمثل Ex d وEx i علامتين تجاريتين متنافستين، بل أداتين هندسيتين مختلفتين. يعالج Ex d كيفية استخدام بنية معتمدة لاحتواء الخطر في جهاز قد تحتوي دوائره على طاقة كافية للاشتعال. ويعالج Ex i كيفية تقييد الطاقة الكهربائية والحرارية على مستوى الدائرة دون حد الاشتعال الفعال. ويوفر الأول مرونة أكبر للمعدات الثابتة التي تحتاج إلى صوت مرتفع وقدرة أعلى وواجهات ميدانية معقدة. أما الثاني فهو ملائم على نحو خاص للدوائر منخفضة القدرة والمحطات المتنقلة وأجهزة القياس والتطبيقات التي تتطلب رقابة دقيقة على طاقة الدائرة. ومع ذلك لا يمكن فصل أي قرار عن علامة Ex الفعلية وشهادة المنتج وظروف الموقع الخاصة به.

يجب ألا تفرض أنظمة الاتصال الصناعية نمط حماية واحدًا على جميع الأجهزة لمجرد توحيد المواصفات. فقد يستخدم مصنع كيميائي في الوقت ذاته هواتف ثابتة ذات أغلفة مقاومة للهب، وأجهزة لاسلكية متنقلة آمنة جوهريًا، ومكبرات صوت مخصصة للمناطق الخطرة، ومعدات توجيه واتصال تقليدية في المنطقة الآمنة. وما دامت كل وحدة ملائمة لموقع تركيبها، وتجمع منصة الاتصال المكالمات وPTT والتوجيه والإنذارات في سير عمل موحد، فإن البنية المختلطة غالبًا ما تكون أقرب إلى المتطلبات التشغيلية الفعلية.

توفر Becke Telcom هواتف مقاومة للانفجار ومحطات اتصال صناعية وأنظمة IP PBX وخوادم SIP وبوابات RoIP وأنظمة القيادة والتوجيه لقطاعات النفط والغاز والصناعات الكيميائية والطاقة والتخزين وغيرها من تطبيقات المناطق الخطرة.

الأسئلة الشائعة

هل المقاومة للهب والسلامة الجوهرية مستويان للحماية من النوع نفسه؟

لا. كثيرًا ما تُستخدم عبارة «مقاوم للانفجار» وصفًا عامًا لمعدات المناطق الخطرة، بينما يمثل Ex i نمط حماية محددًا قائمًا على السلامة الجوهرية. وفي المقارنة التقنية الدقيقة، من الأنسب مقابلة الغلاف المقاوم للهب Ex d بالسلامة الجوهرية Ex i. فهما يعتمدان مبدأين مختلفين ولا يصح ترتيبهما ببساطة كدرجة أعلى وأخرى أدنى.

أيهما أنسب للمنطقة Zone 1: ‏Ex d أم Ex i؟

يمكن استعمال النمطين في Zone 1 عندما تحقق المعدات مستوى الحماية المطلوب وتسمح الشهادة الخاصة بالتطبيق. وتشيع العلامة Ex db في محطات الاتصال الثابتة المناسبة للمنطقة Zone 1، بينما قد تستخدم المعدات الآمنة جوهريًا Ex ib أو مستوى حماية أعلى. ويعتمد الاختيار النهائي أيضًا على مجموعة الغاز وفئة الحرارة والظروف البيئية والوظائف المطلوبة.

هل الأجهزة الآمنة جوهريًا أخف وزنًا دائمًا؟

ليس بالضرورة. فبما أن السلامة الجوهرية لا تعتمد على غلاف ثقيل مقاوم للهب لاحتواء انفجار داخلي، يمكن تصميم الأجهزة المحمولة والميدانية منخفضة القدرة بحجم صغير. لكن الوزن النهائي يعتمد كذلك على البطارية والحماية الميكانيكية وتصنيف IP والشاشة ووظائف الاتصال. ولا يمكن تحديد نمط الحماية من الوزن وحده.

هل يمكن توصيل المعدات الآمنة جوهريًا مباشرة بمبدّل شبكة أو مصدر طاقة عادي؟

ليس في جميع الحالات. فقد تتطلب حواجز أمان وعوازل جلفانية وأجهزة مرتبطة ومواءمة للمعلمات على امتداد الدائرة الآمنة جوهريًا بالكامل. ويجب استخدام شهادة الجهاز ومخطط التحكم وتصميم النظام لمقارنة Uo وIo وPo مع Ui وIi وPi، مع مراعاة السعة والمحاثة للمعدات والكابلات المتصلة.

أي نمط حماية أنسب لهاتف ثابت في منطقة خطرة شديدة الضوضاء؟

عندما تتطلب نقطة الاتصال جرسًا مرتفع الصوت أو صوتًا قويًا دون استخدام اليدين أو بوقًا خارجيًا أو إنذارًا صوتيًا وضوئيًا أو وظائف أخرى عالية القدرة، فإن الغلاف المقاوم للهب أو نمط حماية مركبًا مناسبًا يوفر عادة مرونة تصميمية أكبر. ومع ذلك يجب أن يستند القرار النهائي إلى شهادة الجهاز وتصنيف المنطقة ومستوى الضوضاء الفعلي والوظائف المطلوبة، لا إلى نمط الحماية وحده.
