KVM تعني لوحة المفاتيح والشاشة والفأرة (Keyboard, Video, Mouse). في غرف المعدات التقليدية، يسمح نظام KVM للمشغلين بالتحكم في خوادم أو أجهزة كمبيوتر متعددة من خلال شاشات ولوحات مفاتيح وفأرات مشتركة. هذا يقلل من النشر المتكرر للأجهزة ويجعل تشغيل الخوادم أكثر مركزية.

يوسع نظام KVM الموزع هذه الفكرة من خلال دمج التحكم عن بعد KVM مع تشفير وفك تشفير الصوت والفيديو والنقل عبر الشبكة. بدلاً من أن يكون مقيدًا باتصال قصير المدى داخل رف واحد، يمكن نقل إشارات الفيديو وبيانات التحكم عبر شبكة IP أو شبكة الألياف الضوئية. وهذا يجعل من الممكن مشاركة مصادر الكمبيوتر وتبديلها وعرضها والتحكم فيها عبر مراكز القيادة وغرف التحكم وغرف الاجتماعات وبيئات الشاشات الكبيرة.

من KVM التقليدي إلى التشغيل القائم على الشبكة

صُمم نظام KVM التقليدي عادةً لإدارة الخوادم المحلية. يمكن لمشغل واحد التحكم في عدة أجهزة كمبيوتر أو خوادم عن طريق تبديل إشارات لوحة المفاتيح والفأرة والشاشة. هذا مفيد في غرف الخوادم، لكن المسافة والمرونة وقدرة العرض محدودة.

تغير البنية الموزعة هذا الهيكل. على جانب مصدر الفيديو، يقوم جهاز التشفير بتحويل إشارة شاشة الكمبيوتر إلى دفق شبكة. على سبيل المثال، يمكن توصيل مخرج HDMI لجهاز كمبيوتر بجهاز تشفير ونقله عبر الشبكة. على جانب العرض، يستقبل جهاز فك التشفير دفق الفيديو عبر الشبكة ويخرجه إلى شاشة أو جدار فيديو أو شاشة عرض كبيرة.

مع هذا التصميم، لم تعد مصادر الفيديو بحاجة إلى أن تكون قريبة ماديًا من موقع العرض. يمكن للمشغلين استدعاء شاشات كمبيوتر مختلفة، وعرضها على شاشات مختلفة، ونسخ نفس المصدر إلى مواقع متعددة، أو إدارة المصادر البعيدة من خلال واجهة مركزية.

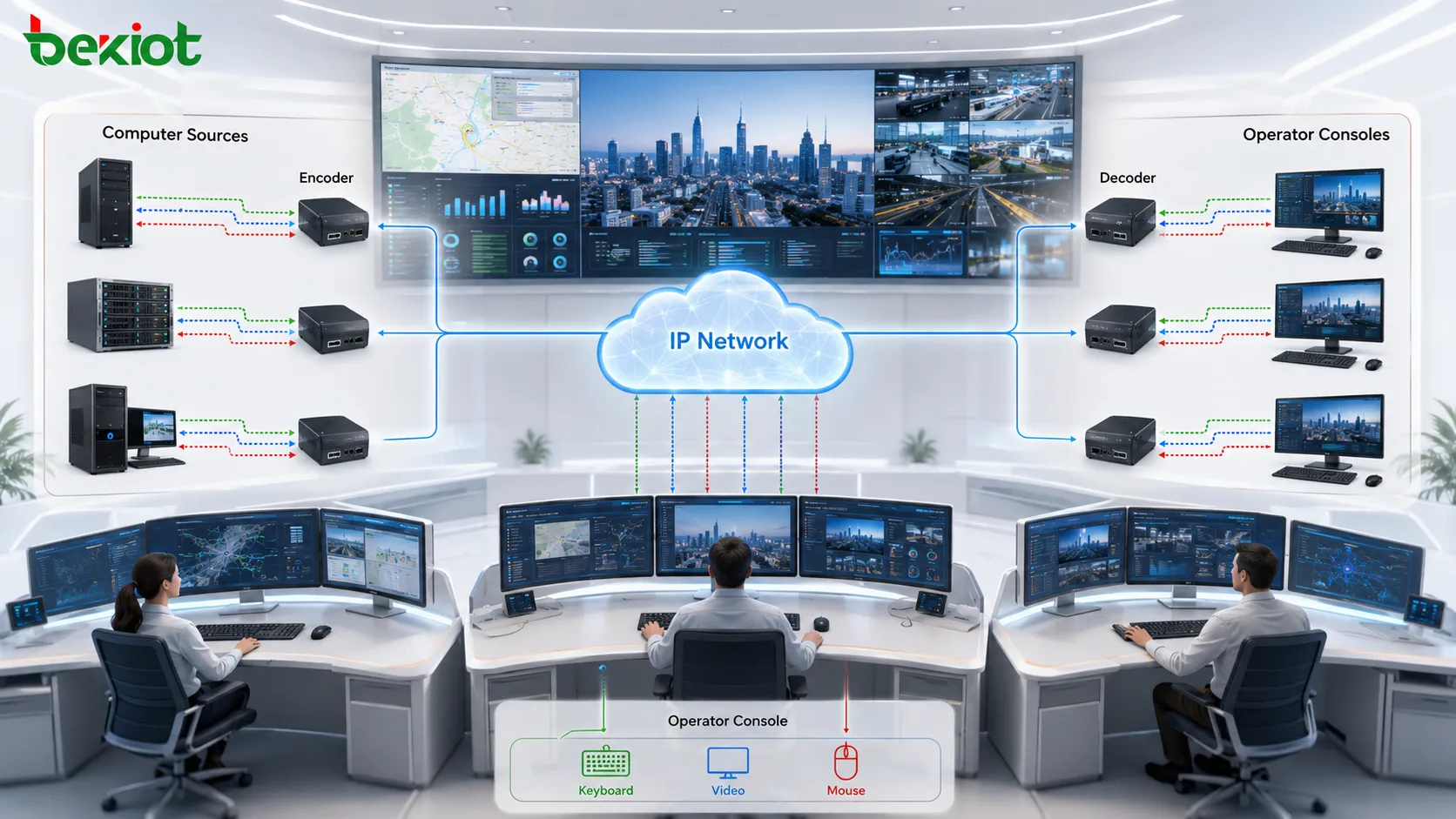

اللبنات الأساسية

يتكون الهيكل الأساسي لنظام KVM الموزع من أجهزة التشفير وأجهزة فك التشفير وشبكة النقل. توضع أجهزة التشفير بالقرب من الكمبيوتر أو الخادم أو محطة العمل أو مصدر الإشارة. توضع أجهزة فك التشفير بالقرب من أجهزة العرض. تربط الشبكة كلا الجانبين وتحمل الفيديو والصوت وبيانات لوحة المفاتيح والفأرة والتحكم.

في مشروع بسيط، قد يكون هذا كافيًا لإكمال نقل الإشارة من نقطة إلى نقطة أو من نقطة إلى عدة نقاط. في مشروع أكبر، سيتضمن النظام أيضًا برامج إدارة، والتحكم في مصفوفة الفيديو، ومعالجة جدار الفيديو، والتحكم المركزي، وإدارة الأذونات، وتوجيه الإشارات، وتكامل المنصات الثالثة.

لهذا السبب لا ينبغي فهم نظام KVM الموزع على أنه مجرد مجموعة من أجهزة التشفير وفك التشفير. في بيئات القيادة والتحكم، يصبح منصة تعاون مرئي كاملة تجمع بين تبديل الفيديو والتحكم عن بعد وعرض الشاشات الكبيرة وربط الأنظمة وإدارة سير عمل المشغل.

خيارات النقل عبر IP والألياف الضوئية

تستخدم العديد من الأنظمة الموزعة شبكات IP لأنها مرنة وقابلة للتطوير وأسهل في التكامل مع البنية التحتية للشبكات الحالية. يسمح النقل القائم على IP بنشر الأجهزة عبر غرف مختلفة وطوابق ومبانٍ ومناطق تحكم طالما أن تصميم الشبكة يدعم عرض النطاق الترددي وزمن الوصول المطلوبين.

بالنسبة للمشاريع التي تتطلب عرض نطاق أعلى وزمن وصول أقل ونقل لمسافات طويلة أكثر استقرارًا، يمكن أيضًا استخدام الأنظمة الموزعة القائمة على الألياف الضوئية. يُعد نقل الألياف شائعًا في قاعات القيادة وبيئات العرض عالية الدقة ومراكز التحكم الكبيرة حيث تكون جودة الإشارة وسرعة الاستجابة مهمة.

ومع ذلك، يتطلب نشر الألياف عادةً كابلات مخصصة وتكلفة بناء أعلى. لذلك، يجب أن يعتمد الاختيار بين IP والألياف على دقة الإشارة ومتطلبات زمن الوصول وحجم المشروع وظروف المبنى وخطط التوسع طويلة الأجل.

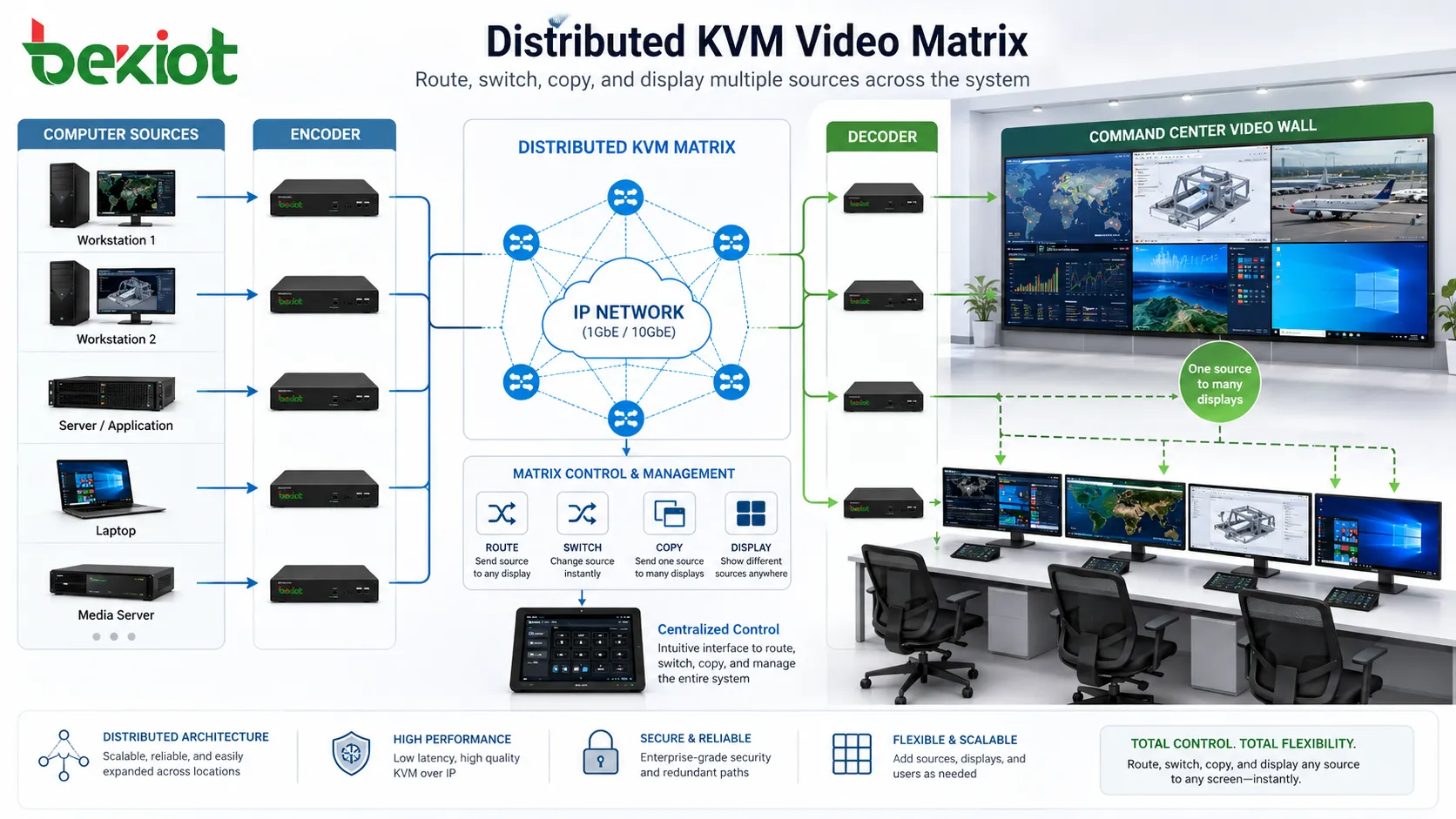

التبديل الموحد من خلال التحكم في مصفوفة الفيديو

عندما يشتمل المشروع على العديد من مدخلات ومخرجات الفيديو، يحتاج النظام إلى طريقة لإدارة توجيه الإشارة. هذا هو المكان الذي يصبح فيه التحكم في مصفوفة الفيديو مهمًا. تنظم مصفوفة الفيديو مصادر الفيديو المختلفة وأجهزة العرض في هيكل إدخال-إخراج يمكن التحكم فيه.

من خلال التحكم في المصفوفة، يمكن للمشغلين إرسال أي مصدر فيديو مصرح به إلى أي شاشة داخل النظام الموزع. يمكنهم تبديل المصادر، ونسخ مصدر إلى شاشات متعددة، وتعيين شاشات لمستخدمين مختلفين، أو إدارة تخصيص المصادر بناءً على الاحتياجات التشغيلية.

هذه الإمكانية مفيدة بشكل خاص في مراكز القيادة وغرف التحكم في حركة المرور ومراكز توزيع الطاقة وغرف المراقبة الأمنية ومراكز العمليات الصناعية. غالبًا ما يحتاج المشغلون إلى مقارنة مصادر متعددة، ومشاركة المعلومات الرئيسية على شاشة كبيرة، أو التبديل بسرعة من المراقبة الروتينية إلى الاستجابة للطوارئ.

معالجة الشاشات الكبيرة والتخطيط المرئي

غالبًا ما تُستخدم أنظمة KVM الموزعة في مراكز القيادة وغرف التحكم، حيث يكون عرض الشاشة الكبيرة مطلبًا أساسيًا. في هذه البيئات، قد يحتاج المشغلون إلى عرض عدة أنظمة على جدار عرض واحد، أو تقسيم الشاشة إلى نوافذ متعددة، أو تحريك نوافذ الفيديو بحرية عبر الشاشة.

يمكن لمعدات أو برامج معالجة جدار الفيديو دعم وظائف مثل الربط، والنوافذ، والتجوال، والتبديل الدوري، وتبديل التخطيط، والعرض متعدد المصادر. هذا يسمح لشاشة كبيرة واحدة بعرض فيديو المراقبة وسطح مكتب الكمبيوتر وخرائط GIS ولوحات البيانات ومحتوى المؤتمر ومعلومات الطوارئ في نفس الوقت.

مقارنة بعرض الشاشة البسيط، تمنح معالجة جدار الفيديو مركز القيادة تنظيمًا مرئيًا أكثر مرونة. أثناء التشغيل الروتيني، يمكن للشاشة عرض لوحات المعلومات القياسية. أثناء وقوع حادث، يمكن تغيير التخطيط بسرعة لتسليط الضوء على تدفقات الكاميرات الرئيسية وشاشات محطات العمل والخرائط أو محتوى الاستشارات عن بُعد.

طبقة التحكم للأجهزة وسير عمل المشغل

يحتاج النظام الكامل أيضًا إلى طبقة تحكم. يأتي جزء من طبقة التحكم هذه من أنظمة التحكم المركزية التقليدية. من خلال المنافذ التسلسلية والتحكم عبر IP و RS-485 أو طرق تحكم أخرى، يمكن للنظام إدارة أجهزة الصوت والفيديو والأضواء وتكييف الهواء وأجهزة العرض وشاشات العرض وغيرها من أجهزة الغرفة.

يركز جزء آخر من طبقة التحكم على سير عمل مشغلي KVM. قد يحتاج المستخدمون إلى استدعاء مصادر الفيديو، والتحكم في أجهزة الكمبيوتر عن بُعد، ونسخ شاشة إلى شاشة أخرى، وبدء اتصال الصوت أو الفيديو، وتبديل التخطيطات، أو تعيين المصادر لمقاعد مشغل مختلفة. تتطلب هذه الوظائف عادةً برامج مخصصة وخادم إدارة.

إدارة الأذونات مهمة أيضًا. ليس من المفترض أن يتحكم كل مشغل في كل كمبيوتر أو يعرض كل مصدر. يجب أن يدعم النظام المصمم جيدًا أدوار المستخدم وأذونات الوصول وتجميع المصادر وسجلات التشغيل وسياسات الإدارة بحيث يظل التحكم آمنًا وقابلاً للتتبع.

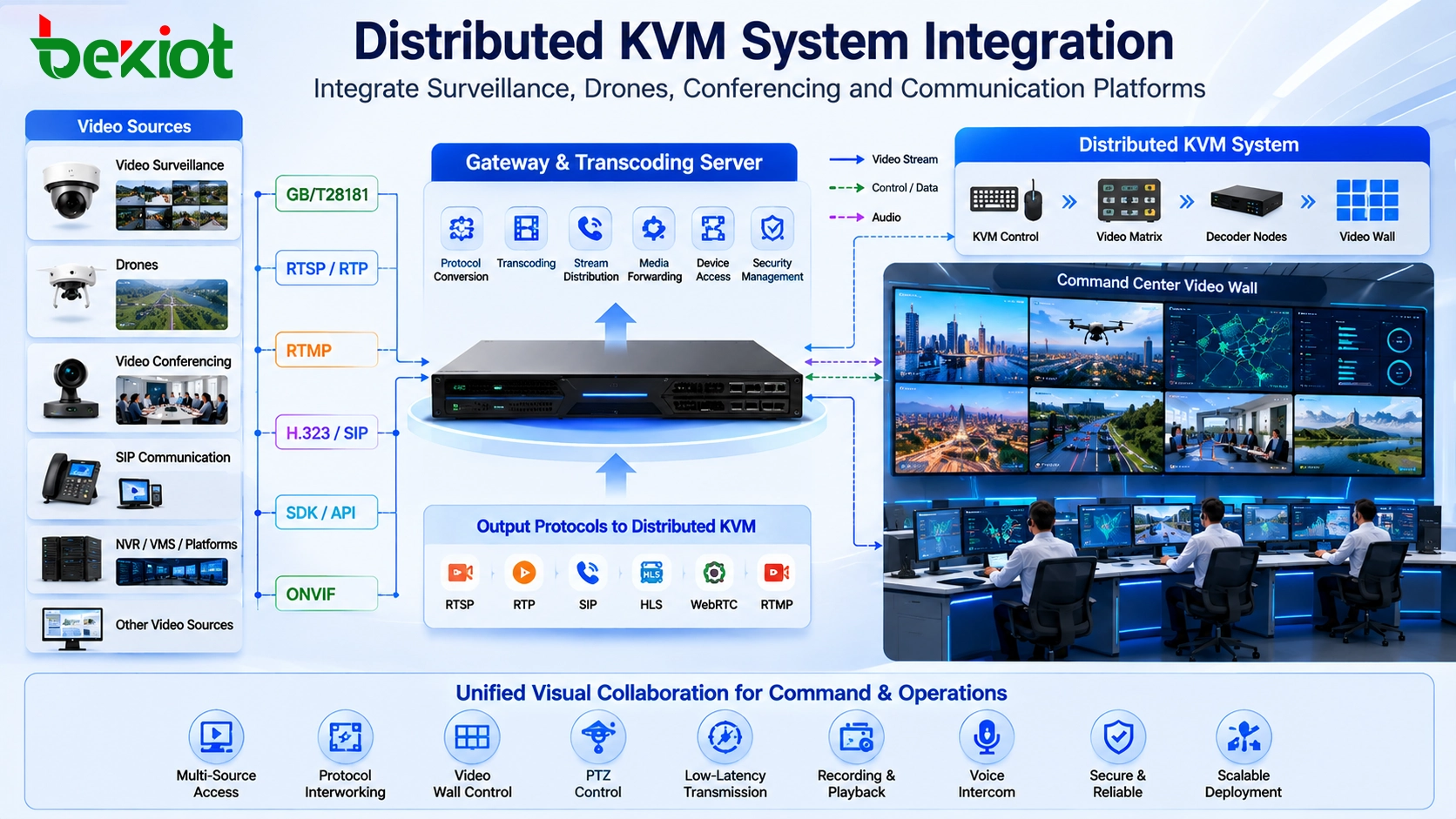

التكامل مع أنظمة الفيديو والاتصالات الخارجية

في مشاريع مراكز القيادة الحقيقية، نادرًا ما يعمل نظام KVM الموزع بمفرده. قد يحتاج إلى الاتصال بمنصات المراقبة بالفيديو، وأنظمة مؤتمرات الفيديو، وفيديو الطائرات بدون طيار، وأنظمة الاتصالات الطارئة، ومنصات التوزيع، وغيرها من التطبيقات الخارجية.

غالبًا ما تستخدم هذه الأنظمة الخارجية تنسيقات وسائط وبروتوكولات نقل مختلفة. على سبيل المثال، قد يتم تسليم فيديو المراقبة وفيديو الطائرات بدون طيار كدفقات RTSP أو RTP. قد تستخدم منصات الاتصال SIP. قد تستخدم بعض الأنظمة دقات فيديو أصغر أو مضغوطة، بينما تتطلب أنظمة العرض الموزعة غالبًا دقات عالية الجودة للعرض على الشاشات الكبيرة.

يمكن أن تساعد بوابة فيديو أو خادم إعادة ترميز في حل هذه المشكلة. يمكنه استقبال مصادر فيديو خارجية، وتحويل تنسيقات الدفق، وتكييف معدلات البت، وتوفير تحويل البروتوكول مثل SIP إلى RTSP أو RTSP إلى SIP. هذا يسهل على نظام KVM الموزع عرض والتحكم في الفيديو من منصات مختلفة.

لماذا تعتبر إعادة الترميز مهمة في بيئات القيادة

تكون إعادة ترميز الفيديو مفيدة عندما يكون للأنظمة المختلفة متطلبات مختلفة لدفق الفيديو. قد يستخدم نظام الاتصالات أو التوزيع دفقًا بمعدل بت أقل للاتصال في الوقت الفعلي، بينما قد يحتاج جدار الفيديو الموزع إلى دفق عالي الجودة للعرض الواضح على شاشة كبيرة.

باستخدام طبقة إعادة الترميز، يمكن للمشروع تقليل مشكلات التوافق بين الأنظمة. يمكن تحويل الفيديو الخارجي إلى تنسيق يمكن لنظام KVM الموزع فك تشفيره وعرضه. في الوقت نفسه، يمكن تكييف الفيديو من النظام الموزع لمنصات الاتصال أو المستخدمين عن بُعد أو تطبيقات الأعمال الأخرى.

هذا مهم لمراكز القيادة التي تجمع بين التصور المحلي والتعاون عن بُعد ومؤتمرات الفيديو والمراقبة واتصالات التوزيع. الهدف ليس فقط عرض الفيديو، بل جعل موارد الفيديو قابلة للاستخدام عبر سير عمل تشغيلية مختلفة.

أين هذه البنية الأكثر فائدة

أنظمة KVM الموزعة مناسبة لمراكز القيادة ومراكز التوزيع وغرف التحكم ومراكز البيانات وغرف مؤتمرات الفيديو ومراكز العمليات الطارئة وغرف التحكم في حركة المرور ومراكز عمليات الطاقة وغرف المراقبة الصناعية ومراكز إدارة الأمن.

تشترك هذه البيئات عادةً في عدة احتياجات مشتركة. تتطلب العديد من مصادر الكمبيوتر، ومقاعد مشغل متعددة، وتصورًا على شاشة كبيرة، وتبديلًا سريعًا، وتحكمًا آمنًا، وتكاملًا مع أنظمة الصوت والفيديو الأخرى. يمكن للبنية الموزعة تلبية هذه الاحتياجات بشكل أفضل من الأسلاك المحلية للإشارات التقليدية.

يكون النظام مفيدًا أيضًا عندما يحتاج المشغلون إلى وصول مرن إلى محطات عمل مختلفة. يمكن للمستخدم الجلوس على وحدة تحكم واحدة واستدعاء أجهزة كمبيوتر أو مصادر فيديو مختلفة وفقًا للإذن. هذا يحسن استخدام المساحة، ويقلل من تعقيد الكابلات، ويدعم الإدارة المركزية.

نقاط التخطيط قبل النشر

قبل تصميم نظام KVM موزع، يجب على فريق المشروع تأكيد عدد مصادر الإشارة وأطراف العرض ومقاعد المشغل وحجم جدار الفيديو ومتطلبات التحكم وظروف الشبكة ومتطلبات الدقة وتوقعات زمن الوصول.

تخطيط الشبكة مهم بشكل خاص. قد يتطلب نقل الفيديو عالي الدقة عرض نطاق ترددي كبير وأداء تبديل مستقر. إذا كان النظام يستخدم شبكات IP، فيجب تقييم المحولات وتخطيط VLAN واستراتيجية البث المتعدد أو الأحادي وسياسات أمان الشبكة بعناية.

يجب أيضًا توضيح متطلبات التكامل مبكرًا. إذا كان النظام يحتاج إلى الاتصال بالمراقبة ومؤتمرات الفيديو والطائرات بدون طيار واتصالات SIP ومنصات التوزيع، فيجب تأكيد البروتوكولات المطلوبة وتنسيقات التدفق وطرق إعادة الترميز قبل البناء.

فوائد التصميم الموزع

الفائدة الأولى هي المرونة. يمكن وضع مصادر الفيديو وشاشات العرض في مواقع مختلفة وتوصيلها عبر الشبكة.这使得 النظام أسهل في التوسع والتعديل.

الفائدة الثانية هي التحكم المركزي. يمكن للمشغلين إدارة العديد من المصادر وشاشات العرض من خلال البرامج والتحكم في المصفوفة وإعدادات الأذونات بدلاً من الاعتماد فقط على الأسلاك المادية الثابتة.

الفائدة الثالثة هي تعاون بصري أقوى. تساعد معالجة الشاشات الكبيرة وتخطيطات النوافذ ونسخ المصادر والعرض متعدد الشاشات فرق القيادة على مشاركة المعلومات بشكل أكثر فعالية.

الفائدة الرابعة هي تكامل أفضل للنظام. من خلال البوابات وخوادم إعادة الترميز، يمكن توصيل مراقبة الفيديو الخارجية ومؤتمرات الفيديو وفيديو الطائرات بدون طيار واتصالات SIP ودفقات RTSP / RTP في نفس بيئة التشغيل المرئية.

الخلاصة

يجمع نظام KVM الموزع بين التحكم في لوحة المفاتيح والفيديو والفأرة مع نقل الصوت والفيديو القائم على الشبكة. تشمل مكوناته الأساسية أجهزة التشفير وأجهزة فك التشفير والبنية التحتية للشبكة والتحكم في مصفوفة الفيديو ومعالجة جدار الفيديو وبرامج التحكم وخوادم الإدارة وبوابات التكامل.

بالمقارنة مع أنظمة KVM التقليدية، توفر البنية الموزعة مرونة أكبر ومسافة نقل أطول وخيارات عرض أكثر وقدرة تكامل أقوى. إنها مناسبة بشكل خاص لمراكز القيادة وغرف التحكم وغرف الاجتماعات وغيرها من البيئات المهنية التي تحتاج إلى تشغيل مركزي وتصور على شاشة كبيرة.

يعتمد الحل الناجح على أكثر من مجرد اختيار الجهاز. يتطلب فهمًا واضحًا لمصادر الفيديو ومتطلبات العرض وسير عمل التحكم وسعة الشبكة وأهداف زمن الوصول وتكامل النظام الخارجي والتوسع المستقبلي. مع التخطيط السليم، يمكن لنظام KVM الموزع أن يصبح الأساس المرئي والتشغيلي لبيئة القيادة الحديثة.
