يتواصل جهاز الراديو ثنائي الاتجاه عادةً مع جهاز راديو آخر عبر قناة أو مجموعة محادثة. أما الهاتف فيعمل بطريقة مختلفة: يُدخل المستخدم رقم الوجهة، ويفسر نظام التحويل ذلك الرقم، ثم تنشئ الشبكة مكالمة نقطة إلى نقطة. لذلك فإن ربط طريقتي الاتصال هاتين يتطلب أكثر من مجرد توصيل واجهات الصوت بينهما.
يجب أن يجيب الحل العملي للاتصال من الراديو إلى الهاتف عن ثلاثة أسئلة: كيف يُدخل مستخدم الراديو رقم الهاتف، وكيف يتحول هذا الرقم إلى مكالمة هاتفية، وكيف يتم تنسيق محادثة راديو نصف مزدوجة مع اتصال هاتفي مزدوج كامل. ووفقًا لنوع نظام الراديو، قد تكون هذه الوظائف موجودة بالفعل داخل شبكة راديو رقمية مجمعة، أو يمكن إضافتها من خلال بوابة من الراديو إلى SIP.
يبدأ الاتصال من الإشارات
قبل التفكير في البوابات أو شبكات IP، من المفيد فهم ما الذي تقوم به عملية طلب الرقم فعليًا. فطلب الرقم لا ينشئ مسارًا صوتيًا بصورة مباشرة، بل تتمثل وظيفته الأولى في إبلاغ نظام الاتصالات بالوجهة التي يريد المتصل الوصول إليها.
اعتمدت شبكات الهاتف الأولى على موظفي التحويل الذين كانوا يصلون المكالمات يدويًا. ثم ظهرت هواتف القرص الدوار التي استخدمت الطلب بالنبضات، حيث كان كل رقم يُمثّل بعدد محدد من الانقطاعات الكهربائية. فعند طلب الرقم 5، على سبيل المثال، كانت تُولد خمس نبضات يقوم المقسم بعدّها وتفسيرها.
حدث تغيير مهم في عام 1963 عندما قدمت مختبرات بيل تقنية الإشارات متعددة الترددات ثنائية النغمة، والمعروفة باسم DTMF. وبدلًا من توليد نبضات، يولد كل مفتاح ترددين في الوقت نفسه: أحدهما من مجموعة الترددات المنخفضة والآخر من مجموعة الترددات العالية.
عند الضغط على الرقم 5، على سبيل المثال، يتم توليد 770 Hz و1336 Hz في الوقت نفسه. وبما أن كل مفتاح يستخدم زوجًا فريدًا من الترددات، يستطيع مستقبل DTMF التعرف على الأرقام بسرعة وموثوقية.
تستخدم هواتف IP الحديثة بروتوكول SIP لإنشاء المكالمات، لكن DTMF ما يزال مهمًا في كثير من أنظمة الاتصالات. وفي تطبيقات الاتصال من الراديو إلى الهاتف، يمكن أن يشكل DTMF حلقة الوصل بين لوحة مفاتيح الراديو وبيئة ترقيم الهاتف. يولد الراديو الأرقام، ويكتشفها نظام التكامل، ثم تُستخدم هذه الأرقام لإنشاء مكالمة SIP المطلوبة.
تحتاج بيئتا الراديو إلى نهجين مختلفين
لا تحتاج جميع أنظمة الراديو إلى البنية نفسها. ويتمثل أول قرار في التصميم في تحديد ما إذا كانت البنية التحتية الحالية للراديو تدعم بالفعل الربط مع الهاتف، أم أن هذه الوظيفة يجب إضافتها خارجيًا.
شبكات الراديو المجمعة
يمكن لتقنيات الراديو الرقمي المجمع مثل PDT وDMR Trunking وTETRA توفير وظائف الربط الهاتفي من خلال البنية التحتية لشبكتها الأساسية. ووفقًا لإعداد النظام، قد تسمح واجهات الهاتف أو وظائف التشغيل البيني لمستخدمي الراديو المصرح لهم بطلب وجهات هاتفية مباشرة.
في هذه البيئة، يمكن أن تعمل الاتصالات من الراديو إلى الهاتف كخدمة أصلية داخل النظام. يرسل جهاز الراديو معلومات الطلب إلى الشبكة المجمعة، وتتولى الشبكة توجيه المكالمة نحو نظام الهاتف. لذلك قد لا تكون هناك حاجة إلى بوابة راديو خارجية إضافية.
أنظمة الراديو التقليدية
لا تحتوي أجهزة الراديو التناظرية التقليدية، وأجهزة الراديو الرقمية المستقلة، وأجهزة الراديو المتنقلة، والعديد من المحطات القاعدية على نواة تحويل هاتفي خلفها. فهي تتواصل عبر قنوات مخصصة، لكنها لا تملك طريقة مباشرة لإنشاء مكالمة SIP نحو IP PBX.

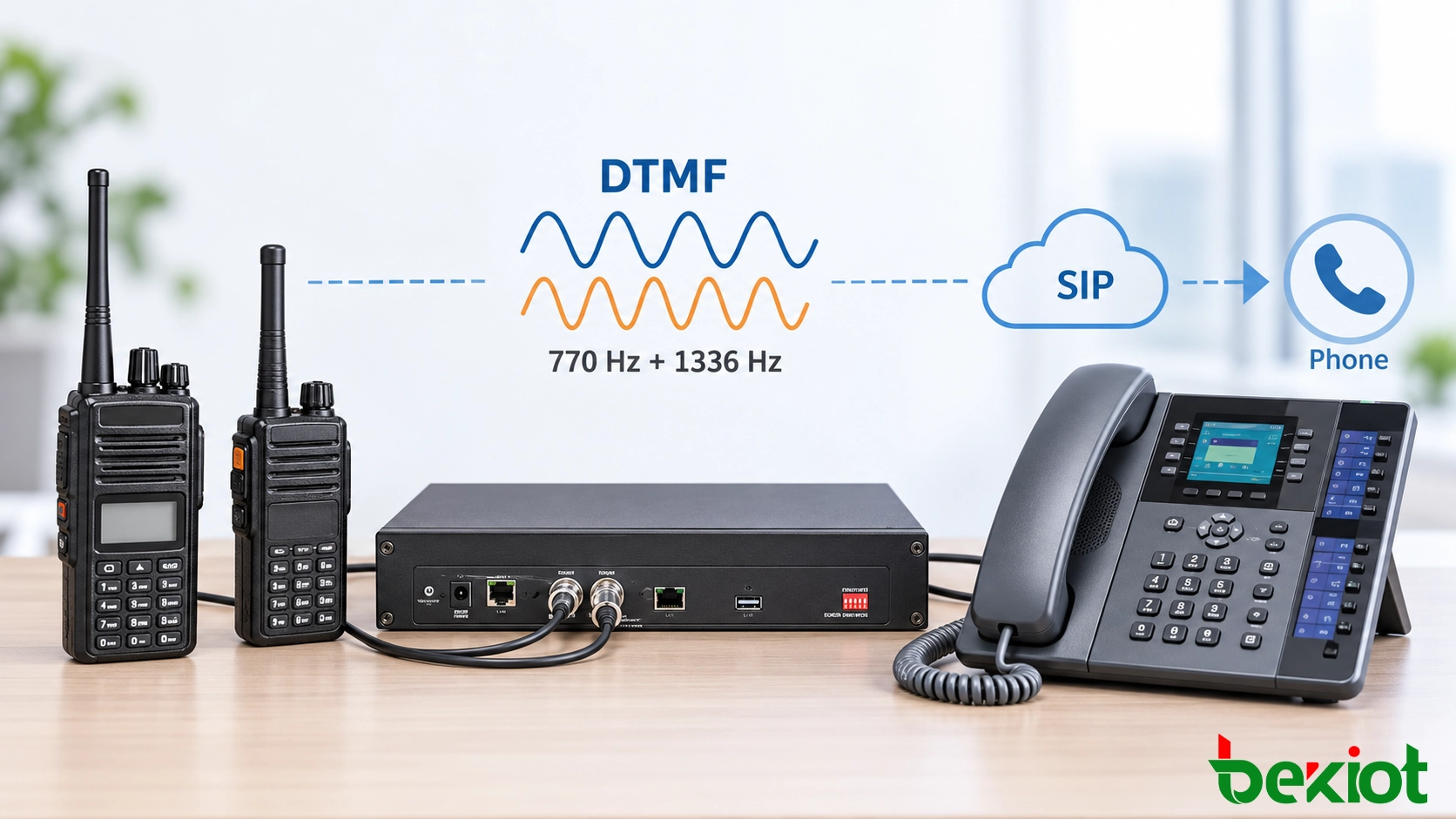

وهنا تصبح طبقة التكامل من الراديو إلى SIP ضرورية. تتصل البوابة بمعدات الراديو من خلال واجهات مناسبة للصوت والتحكم. ويمكن بعد ذلك نقل صوت الراديو عبر شبكة IP، بينما يتم تنسيق PTT وإشارات التحكم المرتبطة به بصورة منفصلة.
تتمثل ميزة هذا الأسلوب في أن شبكة الراديو الحالية لا تحتاج إلى إعادة تصميم لمجرد الحاجة إلى الاتصال الهاتفي. ويمكن لأجهزة الراديو الاستمرار في استخدام الترددات والقنوات وإجراءات التشغيل المعتمدة، بينما تضيف البوابة إمكانية الوصول إلى بيئة اتصالات SIP.
ما الذي يجب أن يدعمه جهاز الراديو
إن إمكانية ربط صوت الراديو بمنصة هاتفية لا تعني تلقائيًا أن كل جهاز راديو يستطيع طلب أي رقم. يجب أن يوفر الجهاز نفسه طريقة عملية تمكّن المستخدم من إرسال معلومات الوجهة.
ولطلب الأرقام مباشرة، توجد وظيفتان مهمتان بصورة خاصة.
إدخال الرقم: يحتاج المستخدم إلى لوحة مفاتيح أو واجهة أخرى تسمح بإدخال رقم الوجهة.
إرسال DTMF: يجب أن يكون جهاز الراديو قادرًا على توليد نغمات DTMF يستطيع نظام التكامل اكتشافها.
إذا كان جهاز الراديو يدعم الوظيفتين، فيمكن للمستخدم إدخال أرقام هاتف مختلفة وفق صلاحيات الطلب التي تم إعدادها في النظام.
يمكن لجهاز راديو لا يحتوي على لوحة مفاتيح أن يشارك أيضًا في الاتصالات الهاتفية، لكن نموذج التشغيل يتغير. يمكن تخصيص خط ساخن محدد مسبقًا أو رقم داخلي ثابت أو وجهة اتصال مبرمجة للراديو. وعند الضغط على مفتاح مبرمج أو تنفيذ إجراء اتصال محدد، يمكن إنشاء المكالمة دون أن يضطر المستخدم الميداني إلى إدخال الرقم كاملًا.
هذا الاختلاف مهم أثناء تصميم النظام. فلا ينبغي أن يحدد المشروع إمكانية طلب غير مقيد من الراديو إلى الهاتف إذا كانت الأجهزة الميدانية الفعلية لا تدعم طريقة التفاعل المطلوبة من المستخدم.
من أرقام DTMF إلى مكالمة SIP

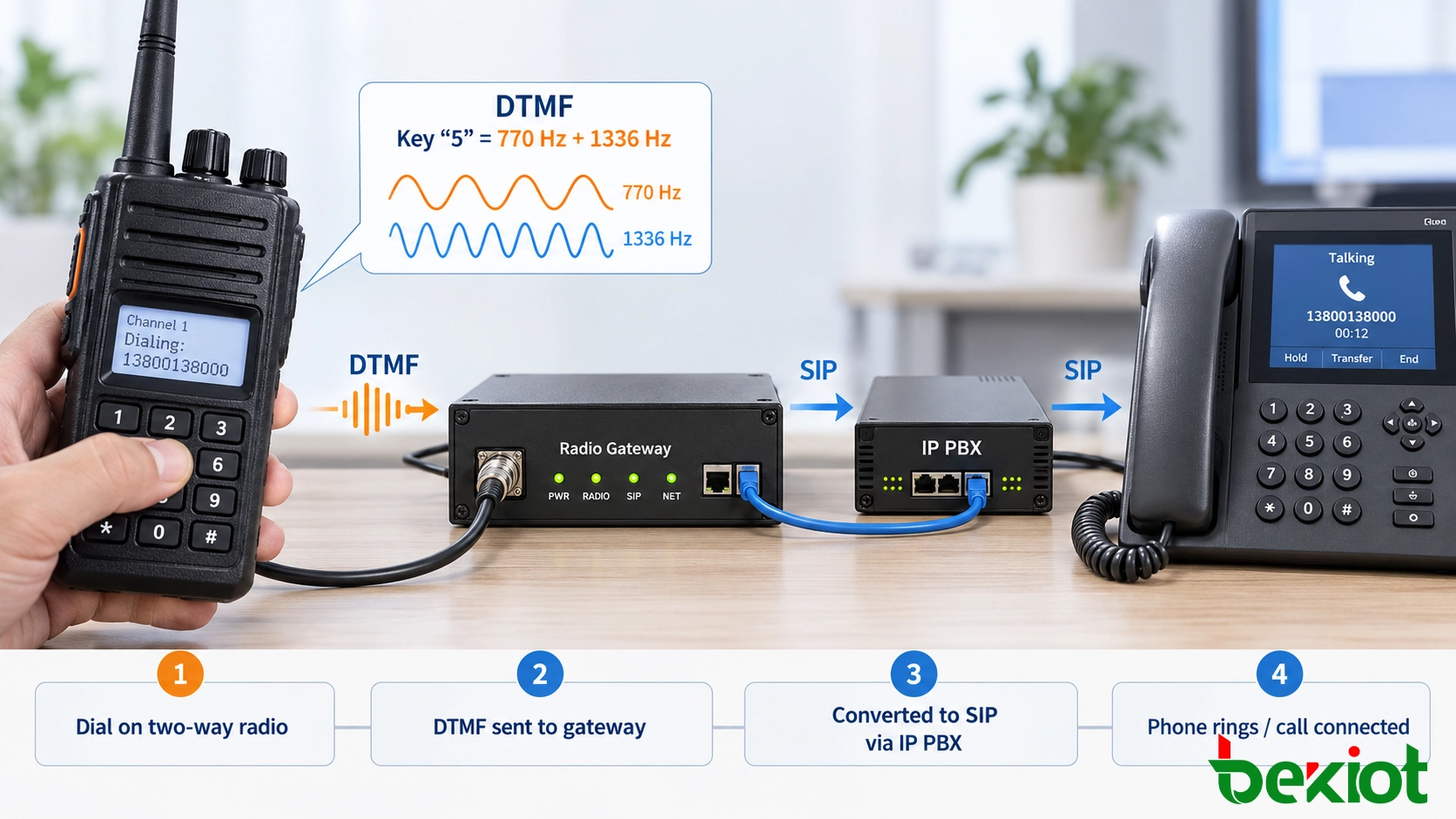

أفضل طريقة لفهم الحل هي تتبع مكالمة واحدة من البداية إلى النهاية. لنفترض أن مشغلًا ميدانيًا يريد الاتصال برقم داخلي في المكتب من جهاز راديو تقليدي.
يُدخل المستخدم الوجهة. يولد جهاز الراديو نغمات DTMF المقابلة لرقم الهاتف.
يتم اكتشاف الأرقام. يراقب نظام التكامل صوت الراديو، ويتعرف على تسلسل DTMF، ويجمع الرقم المطلوب.
يتم إنشاء مكالمة هاتفية. يُحوّل الرقم الذي تم جمعه إلى الإشارات المطلوبة في بيئة SIP. وبعد ذلك يمكن إرسال SIP INVITE إلى IP PBX أو مبدّل برمجي أو منصة اتصالات موحدة.
تطبق المنصة خطة الطلب. يحدد نظام SIP ما إذا كانت الوجهة رقمًا داخليًا، أو خدمة اتصالات أخرى، أو مسارًا هاتفيًا خارجيًا مصرحًا به.
يرد الطرف المطلوب. بعد قبول المكالمة، تنقل جلسة وسائط RTP الصوت بين جانب SIP ونقطة تكامل الراديو.
يستمر التحكم في التحدث أثناء المكالمة. يدير نظام التكامل إرسال الراديو واستقباله حتى يتمكن مستخدم الهاتف ومستخدم الراديو من التحدث بالتناوب.
بالنسبة إلى المشغل، قد تبدو العملية مشابهة لمكالمة هاتفية عادية: إدخال الرقم، انتظار الاتصال ثم بدء الحديث. لكن من الناحية التقنية، يتم في الخلفية تنسيق عدة عمليات مختلفة للإشارات والوسائط.
لماذا يكون التحكم في التحدث أكثر تعقيدًا من طلب الرقم
إنشاء مكالمة SIP ليس سوى جزء من المشكلة. فمستخدمو الراديو والهاتف لا يتواصلون عادةً بالطريقة نفسها.

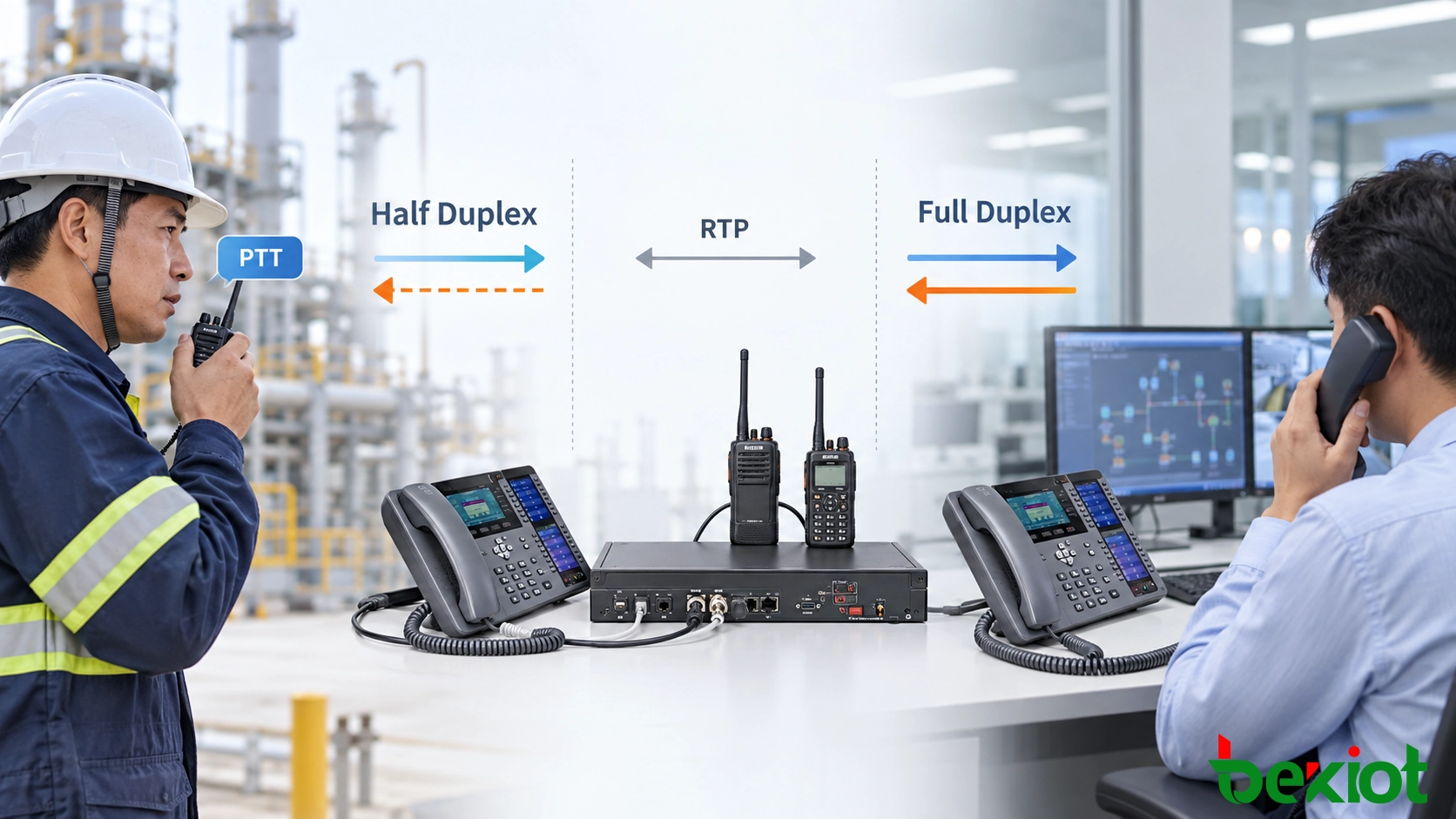

تكون المحادثة الهاتفية عادةً مزدوجة كاملة، حيث يستطيع الطرفان إرسال الصوت واستقباله في الوقت نفسه. أما قناة الراديو ثنائية الاتجاه التقليدية فتكون عادةً نصف مزدوجة، حيث يرسل طرف بينما يستمع الطرف الآخر، ويتغير اتجاه الاتصال وفق تشغيل PTT.
لذلك يجب على طبقة التكامل التحكم في الوقت الذي يُرسل فيه صوت الهاتف إلى قناة الراديو، والوقت الذي يُسمح فيه لجانب الراديو بإرسال الصوت مرة أخرى إلى مستخدم الهاتف.
يُعد التحكم في PTT عنصرًا أساسيًا في هذه العملية. واعتمادًا على معدات الراديو والبنية، يمكن للنظام استخدام التحكم المادي في PTT، أو اكتشاف الموجة الحاملة، أو معلومات COR/COS، أو VOX، أو اكتشاف النشاط الصوتي، أو طرق إشارات أخرى لإدارة مسار الراديو.
التوقيت الصحيح مهم. فإذا ظل جانب الهاتف يشغل مسار الإرسال اللاسلكي باستمرار، فقد لا يحصل المستخدم الميداني على فرصة للإرسال. وإذا كان تشغيل PTT أو تحريره بطيئًا للغاية، فقد يتم قطع بداية الجمل المنطوقة أو نهايتها.
لذلك لا ينبغي الاعتماد على جودة الصوت وحدها للحكم على نجاح تكامل الراديو مع الهاتف. فسلوك التحكم في التحدث، وزمن التبديل، وإجراءات تشغيل المستخدم كلها عوامل مهمة بالقدر نفسه.
يجب تصميم اتجاه المكالمة وفق سير العمل
إن السماح تقنيًا لجهاز راديو ميداني بإدخال أي رقم هاتف لا يعني دائمًا أن هذه هي أفضل طريقة تشغيل. ففي كثير من البيئات الصناعية ومراكز القيادة، يستخدم العاملون الميدانيون أجهزة الراديو لأن الاتصال يجب أن يبقى سريعًا وبسيطًا.
مطالبة المشغل بتفعيل وظيفة الراديو الصحيحة، ثم إدخال عدة أرقام، وانتظار إنشاء المكالمة، ثم إدارة PTT قد تضيف خطوات غير ضرورية. لذلك ينبغي اختيار اتجاه المكالمة المطلوب وفق سير العمل الفعلي.
على سبيل المثال، قد يحتاج فريق الصيانة إلى الاتصال برقم داخلي واحد فقط في غرفة التحكم. وفي هذه الحالة قد يكون الخط الساخن المحدد مسبقًا أكثر كفاءة من الطلب غير المقيد. أما المرسل فقد يحتاج إلى الوصول هاتفيًا إلى عدة قنوات راديو، وبالتالي قد يستفيد من تخصيص أرقام داخلية للقنوات في IP PBX.
غالبًا ما يكون الوصول من الهاتف إلى الراديو عمليًا بصورة خاصة. إذ يمكن لمستخدم المكتب طلب رقم داخلي مخصص لمورد راديو، ثم يقوم نظام الاتصالات بإنشاء الاتصال بالقناة المطلوبة دون مطالبة المستخدم الميداني بإدخال أي رقم.
يمكن للتصميم المتكامل أن يدعم عدة طرق في الوقت نفسه:
الطلب من لوحة مفاتيح الراديو إلى وجهات هاتفية مصرح بها؛
الاتصال بخط ساخن بضغطة واحدة من أجهزة راديو محددة؛
ربط أرقام هاتف داخلية بقنوات راديو منفردة؛
الربط بين الراديو والهاتف تحت تحكم المرسل؛
مسارات طوارئ محددة مسبقًا لسيناريوهات التشغيل الحرجة.
الهدف ليس جعل جهاز الراديو يعمل بالطريقة نفسها تمامًا التي يعمل بها الهاتف، بل توفير أقصر مسار عملي يتيح للمستخدم الوصول إلى الشخص أو مورد الاتصال الذي يحتاج إليه.
القنوات المشتركة تغير معنى المكالمة الهاتفية
الخصوصية عامل مهم آخر. فالمكالمة الهاتفية تُفهم عادةً على أنها اتصال بين نقطتي نهاية، بينما قناة الراديو التقليدية هي مورد اتصال مشترك.
إذا تم إرسال صوت الهاتف إلى قناة راديو تقليدية، فقد تستقبل أجهزة الراديو الأخرى التي تراقب القناة المحادثة أيضًا. وبالمثل، قد تدخل إرسالات مستخدمي الراديو الآخرين المصرح لهم على القناة إلى المكالمة الهاتفية المتصلة.
هذا السلوك لا يعني بالضرورة وجود عطل. ففي بيئات العمل مثل الصيانة والأمن والاستجابة للطوارئ، قد يكون وعي المجموعة بالموقف مفيدًا. ومع ذلك يجب أخذ هذه الخاصية في الاعتبار عندما تتضمن المحادثات الهاتفية معلومات حساسة أو شخصية.
يمكن لأنظمة الراديو الرقمية توفير مكالمات فردية أو خاصة عندما تدعم الشبكة والأجهزة الطرفية ذلك. أما الأنظمة التقليدية فقد تحتاج إلى قنوات منفصلة أو توجيه متحكم فيه أو سياسات تشغيلية للفصل بين أنواع الاتصالات المختلفة.
لذلك ينبغي تصميم صلاحيات الأرقام بالتزامن مع سياسة قنوات الراديو. فالسماح لكل قناة بالاتصال بكل الوجهات الهاتفية دون قيود قد يؤدي إلى مشكلات أمنية وتشغيلية في الوقت نفسه.
تخطيط الحل قبل النشر
يجب أن يبدأ مشروع الربط من الراديو إلى الهاتف من سير عمل الاتصال، لا من الأجهزة الفردية. ويحتاج فريق الهندسة أولًا إلى فهم ما يُتوقع من المستخدمين القيام به فعليًا.
تشمل الأسئلة المهمة ما يلي:
من هم مستخدمو الراديو الذين يحتاجون إلى بدء مكالمات هاتفية؟
هل تحتوي أجهزة الراديو التي يستخدمونها على لوحات مفاتيح رقمية؟
هل تستطيع الأجهزة الطرفية توليد إشارات DTMF قابلة للاستخدام؟
هل ينبغي السماح للمستخدمين بطلب أي أرقام أم الوجهات المحددة مسبقًا فقط؟
ما قنوات الراديو التي تحتاج إلى الوصول الهاتفي؟
هل يدعم نظام الراديو الحالي بالفعل الربط الهاتفي؟
هل ستبقى المكالمات داخل IP PBX أم ستصل إلى شبكات هاتف خارجية؟
كيف ينبغي أن يعمل التحكم في PTT واكتشاف نشاط الراديو؟
هل يجب أن يكون صوت الهاتف متاحًا لقناة الراديو بأكملها أم لمستخدمين محددين فقط؟
يجب أيضًا تقييم ظروف الشبكة. تعتمد إشارات SIP ووسائط RTP على مسار IP بين نقطة التكامل ومنصة الاتصالات. وقد يؤثر التأخير المفرط أو فقدان الحزم أو عدم استقرار الاتصال في إنشاء المكالمة وجودة الصوت وتوقيت التحكم في التحدث.
قبل التشغيل الرسمي، يجب اختبار الاتصال في الاتجاهين. وينبغي أن تشمل الاختبارات دقة الطلب، وإنشاء المكالمة، وتبديل PTT، وقطع الكلمة الأولى، وإنهاء المكالمة، ومنع الوجهات غير المصرح بها، والاستعادة بعد انقطاع مؤقت في الشبكة.
يجب أن تكون النتيجة طريقة تشغيل تبدو طبيعية لمستخدمي الميدان والمكتب على حد سواء. فمجرد اتصال الأنظمة من الناحية التقنية لا يكفي إذا بقي إجراء المكالمة معقدًا أكثر من اللازم للاستخدام اليومي.
الأسئلة الشائعة
هل يمكن لجهاز الراديو الاتصال بهاتف محمول خارجي؟
نعم، بشرط أن تحتوي منصة الهاتف المتصلة على مسار مصرح به إلى شبكة الهاتف المحمول أو شبكة الهاتف العامة. يوفر الاتصال من الراديو إلى SIP الوصول إلى منصة الهاتف، بينما يحدد IP PBX أو مزود خدمة الاتصالات ما إذا كان الرقم الخارجي المطلوب مسموحًا بالوصول إليه.
هل يمكن لقناة الراديو نفسها أن تمتلك رقم SIP داخليًا خاصًا بها؟
نعم. يمكن ربط مورد الراديو برقم داخلي مخصص أو قاعدة توجيه. ويسمح ذلك لمستخدمي الهاتف أو أجهزة SIP الأخرى بالوصول إلى قناة راديو محددة من خلال رقم ثابت وواضح.
هل يمكن لعدة أجهزة راديو مشاركة اتصال هاتفي واحد؟
يمكن ذلك عندما تعمل هذه الأجهزة على القناة المشتركة نفسها أو مورد المحادثة نفسه. وفي هذه الحالة يصبح الاتصال الهاتفي فعليًا جزءًا من محادثة القناة. أما المشاريع التي تتطلب اتصالًا فرديًا فينبغي أن تستخدم بنية تدعم موارد راديو منفصلة أو مكالمات فردية.
هل يمكن تسجيل مكالمات الراديو إلى الهاتف؟
نعم، إذا كانت منصة الاتصالات أو نظام التسجيل يستقبل وسائط SIP/RTP المطلوبة. كما ينبغي لتصميم التسجيل أن يحدد اتجاه المكالمة الذي يجب تسجيله وأن يراعي أي متطلبات متعلقة بالخصوصية أو الامتثال.
هل يجب دائمًا نقل DTMF على شكل نغمة مسموعة؟
ليس بالضرورة. يمكن للأجزاء المختلفة من مسار الاتصال التعامل مع معلومات الأرقام بطرق مختلفة. فقد يبدأ DTMF كصوت على جانب الراديو، ثم يتم تمثيله لاحقًا من خلال إشارات متوافقة مع SIP داخل بيئة IP. وتعتمد الطريقة الدقيقة على تصميم التكامل.
ماذا يحدث إذا أدخل مستخدم الراديو رقمًا غير مصرح به؟
يمكن لمنصة الهاتف تطبيق قيود خطة الطلب أو صلاحيات المستخدم أو قواعد الوجهة. وبذلك يمكن السماح لمستخدمي الراديو بالوصول إلى الأرقام الداخلية المعتمدة مع حظر الأرقام الدولية أو مرتفعة التكلفة أو غيرها من الوجهات غير المصرح بها.
لذلك يمكن لجهاز راديو ثنائي الاتجاه الاتصال برقم هاتف عندما يدعم مسار الاتصال الكامل ثلاث وظائف أساسية: أن يستطيع الراديو توفير معلومات الوجهة، وأن تستطيع طبقة التكامل تحويل هذه المعلومات إلى إشارات هاتفية، وأن يتمكن النظام من تنسيق اتصال الراديو القائم على PTT مع جلسة الوسائط الهاتفية.
لا تحاول أفضل طريقة للنشر تحويل كل جهاز راديو إلى هاتف تقليدي. بل تستخدم DTMF وتوجيه SIP والربط المتحكم فيه مع الراديو لتوفير مستوى الوصول الهاتفي الذي يحتاج إليه بالفعل المستخدمون الميدانيون والمرسلون وموظفو غرف التحكم.
