حماية الاندفاعات هي استخدام أجهزة حماية، وتأريض، وربط تساوي الجهد، وتصميم أسلاك، وأساليب تركيب منسقة للحد من الجهد الزائد العابر وتحويل تيار الاندفاع بعيدًا عن المعدات الحساسة. وتستخدم لحماية أنظمة توزيع الطاقة، وخزائن التحكم، وخطوط الاتصالات، وشبكات البيانات، وأنظمة الأمن، والأتمتة الصناعية، وأنظمة الطاقة المتجددة، وإلكترونيات المباني، والمعدات الخارجية.

قد يستمر الاندفاع لبضع ميكروثوان فقط، لكن تأثيره قد يكون خطيرًا. فقد يتلف مزودات الطاقة، ومنافذ الاتصال، ولوحات الدوائر، والحساسات، والمتحكمات، ومبدلات الشبكة، والكاميرات، ولوحات التحكم في الدخول، والموجهات، والعدادات، والإنذارات، وأجهزة الحقل. وفي الحالات الشديدة لا تكون الخسارة مجرد تكلفة استبدال، بل تشمل توقف الخدمة، وفقدان البيانات، ومخاطر السلامة، وأعطالًا خفية متكررة.

من أين يأتي الجهد الزائد العابر

ترتبط الاندفاعات غالبًا بالبرق، لكن البرق ليس المصدر الوحيد. فعمليات الفصل والتوصيل الكهربائية، وبدء تشغيل المحركات، وتشغيل المحولات، وتبديل بنوك المكثفات، وأعطال الشبكة، وعودة التغذية، وتشغيل المرحلات، وقطع الأحمال الحثية، والمعدات الكبيرة القريبة يمكن أن تولد أيضًا أحداث جهد زائد قصيرة.

تكون التركيبات الخارجية، ومسارات الكابلات الطويلة، ومعدات الأسطح، ومداخل الخدمة، والمحطات الفرعية، ومحطات الطاقة الشمسية، وأبراج الاتصالات، وورش المصانع، وأنظمة النقل، وأنظمة المباني الموزعة أكثر تعرضًا، لأن أسلاكها يمكن أن تجمع طاقة الاندفاع وتنقلها عبر مسافات طويلة.

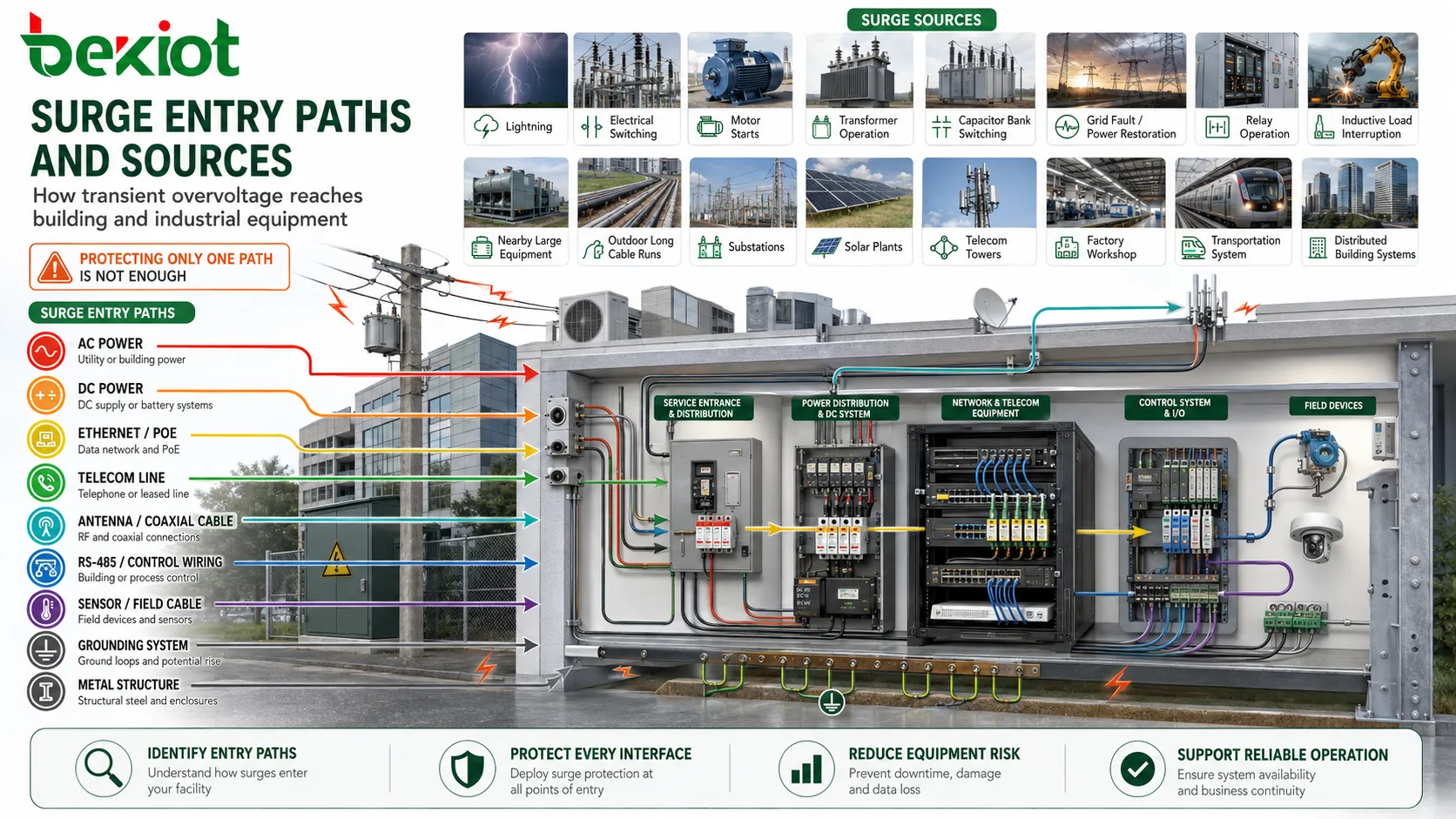

يجب أن يبدأ تخطيط الحماية بتحديد مسارات الدخول. فقد تدخل طاقة الاندفاع عبر طاقة التيار المتردد، أو التيار المستمر، أو Ethernet، أو PoE، أو الكابل المحوري، أو RS-485، أو خطوط الهاتف، أو مغذيات الهوائيات، أو أسلاك التحكم، أو كابلات الحساسات، أو موصلات التأريض، أو الهياكل المعدنية. حماية مسار واحد فقط قد تترك مسارًا آخر مفتوحًا.

المعايير التي توجه اختيار المنتج

سلسلة IEC 61643

تستخدم سلسلة IEC 61643 على نطاق واسع لأجهزة الحماية من الاندفاعات. وتنطبق الأجزاء المختلفة منها على دوائر وتطبيقات مختلفة. فقد تتطلب أنظمة التيار المتردد منخفض الجهد، وأنظمة التيار المستمر، وتركيبات الطاقة الكهروضوئية، وشبكات الاتصالات، وشبكات الإشارات، ومكونات الحماية مراجع معيارية مختلفة.

بالنسبة لدوائر الطاقة منخفضة الجهد بالتيار المتردد، يحدد IEC 61643-11 المتطلبات وطرق الاختبار للأجهزة المتصلة بأنظمة AC. أما بالنسبة لشبكات الاتصالات والإشارات، فيتناول IEC 61643-21 الأجهزة المستخدمة على خطوط الاتصال والإشارة، بما في ذلك الخطوط التي قد تحمل الطاقة أيضًا مثل PoE.

UL 1449

يعد UL 1449 معيار أمان رئيسيًا في أمريكا الشمالية لأجهزة الحماية من الاندفاعات. ويشار إليه عادة عند اختيار المعدات للتركيبات في الولايات المتحدة أو التركيبات المدرجة وفق UL. ويغطي أمان الجهاز وتقييم الأداء للمنتجات المصممة للحد من اندفاعات الجهد العابرة.

عندما يتطلب المشروع أجهزة SPD مدرجة وفق UL، يجب التحقق بعناية من نوع المنتج، والجهد المقنن، وموقع التركيب، والحاوية، وتصنيف تيار القصر، ومعلومات الوسم.

NEC والأكواد الكهربائية المحلية

تحدد الأكواد الكهربائية كيفية تركيب أجهزة الحماية وتوصيلها وتأريضها وتنسيقها في المباني والمنشآت الفعلية. وفي الولايات المتحدة تعد متطلبات NEC مهمة، لكن اعتمادها قد يختلف حسب الولاية أو السلطة المحلية.

في أي منطقة، يجب على المركب التحقق من الكود المعتمد حاليًا، ومتطلبات التفتيش المحلية، واستخدام المبنى، وظروف مدخل الخدمة، والمتطلبات الخاصة لأنظمة الطوارئ، والمساكن، والرعاية الصحية، والمواقع الصناعية، أو المرافق العامة.

EN وCE والقواعد الإقليمية

بالنسبة للأسواق الأوروبية، قد تكون إصدارات EN من معايير IEC ومسارات مطابقة CE ذات صلة. وفي مناطق أخرى قد تنطبق أيضًا اللوائح الكهربائية المحلية، ومعايير شركات المرافق، وأكواد الحريق، وقواعد الاتصالات، وأنظمة اعتماد المنتجات.

لا ينبغي للمشروعات الدولية افتراض أن شهادة واحدة تلبي تلقائيًا كل الأسواق. يجب أن تتطابق وثائق المنتج مع منطقة الوجهة وفئة التركيب.

متطلبات خاصة بالصناعة

قد تتطلب السكك الحديدية، والبيئات البحرية، والطاقة الكهروضوئية، وطاقة الرياح، والنفط والغاز، ومراكز البيانات، والمنشآت الطبية، والمطارات، وأبراج الاتصالات، وأنظمة التحكم الصناعية مستويات حماية أو ممارسات تركيب إضافية. وغالبًا ما تتضمن هذه البيئات تعرضًا أعلى، أو احتياجات استمرارية حرجة، أو متطلبات سلامة أكثر صرامة.

يجب على فرق المشروع مراجعة معايير المنتج ومعايير التصميم على مستوى النظام. فجهاز SPD مؤهل وحده لا يضمن نظام حماية مؤهلًا إذا كان التأريض، والربط، ومسار الكابلات، والتنسيق ضعيفًا.

كيف يتم التعبير عادة عن مستويات الحماية

مستوى الحماية ليس رقمًا واحدًا. فهو يوصف بعدة تصنيفات ومعلمات، منها الجهد الأقصى للتشغيل المستمر، ومستوى حماية الجهد، وتيار التفريغ الاسمي، وتيار التفريغ الأقصى، وتيار النبضة، وتصنيف تيار القصر، وسلوك الاستجابة، ونمط الحماية، ونوع التركيب.

قد يبدو انخفاض قيمة حماية الجهد جذابًا، لكنه يجب أن يكون مناسبًا لجهد النظام وتيار الاندفاع المتوقع. وقد يكون الجهاز ذا قدرة تفريغ عالية، لكنه يحمي بشكل ضعيف إذا ركب بأسلاك طويلة، أو تأريض ضعيف، أو تنسيق خاطئ مع الأجهزة اللاحقة.

لذلك يجب تفسير مستويات الحماية مع موضع التركيب، والحماية السابقة، ونوع تأريض النظام، وطول الكابل، وخطر التعرض، وقدرة تحمل المعدات المحمية.

تنسيق Type 1 وType 2 وType 3

Type 1 عند مدخل الخدمة

تستخدم أجهزة Type 1 عادة عند أصل التركيب أو مدخل الخدمة حيث قد تدخل الاندفاعات عالية الطاقة إلى المبنى. وغالبًا ما يتم اختيارها عند وجود حماية خارجية من البرق، أو خطوط هوائية، أو تعرض عال، أو حاجة إلى التعامل مع تيارات نبضية أكبر.

الهدف هو تقليل طاقة الاندفاع الداخلة الرئيسية قبل انتشارها عبر نظام التوزيع الداخلي. ويعد الموضع والربط مهمين جدًا لأن هذا المستوى يتعامل مع أول مسار اندفاع رئيسي.

Type 2 عند لوحات التوزيع

تركب أجهزة Type 2 عادة في لوحات التوزيع، واللوحات الفرعية، وخزائن التحكم، ونقاط التوزيع الداخلي. وهي تقلل طاقة الاندفاع المتبقية بعد الحماية السابقة أو الناتجة داخل المنشأة.

في كثير من المباني والمواقع الصناعية، تعد حماية Type 2 الطبقة المركزية للتحكم في اندفاعات الجهد المنخفض. فهي تحمي مجموعات من الدوائر اللاحقة وتقلل الإجهاد على المعدات الطرفية.

Type 3 قرب الأحمال الحساسة

تستخدم أجهزة Type 3 قرب المعدات الحساسة أو الأحمال النهائية. وتهدف إلى الحد من الجهد العابر المتبقي عند نقطة الاستخدام. وتشمل الأمثلة أجهزة التحكم، والحواسيب، ومعدات البيانات، ولوحات الأمن، وأجهزة القياس، أو أطراف الاتصال.

عادة لا ينبغي استخدام حماية Type 3 بوصفها الطبقة الوحيدة في التركيبات عالية التعرض. فهي تعمل بشكل أفضل عند تنسيقها مع أجهزة Type 1 أو Type 2 السابقة.

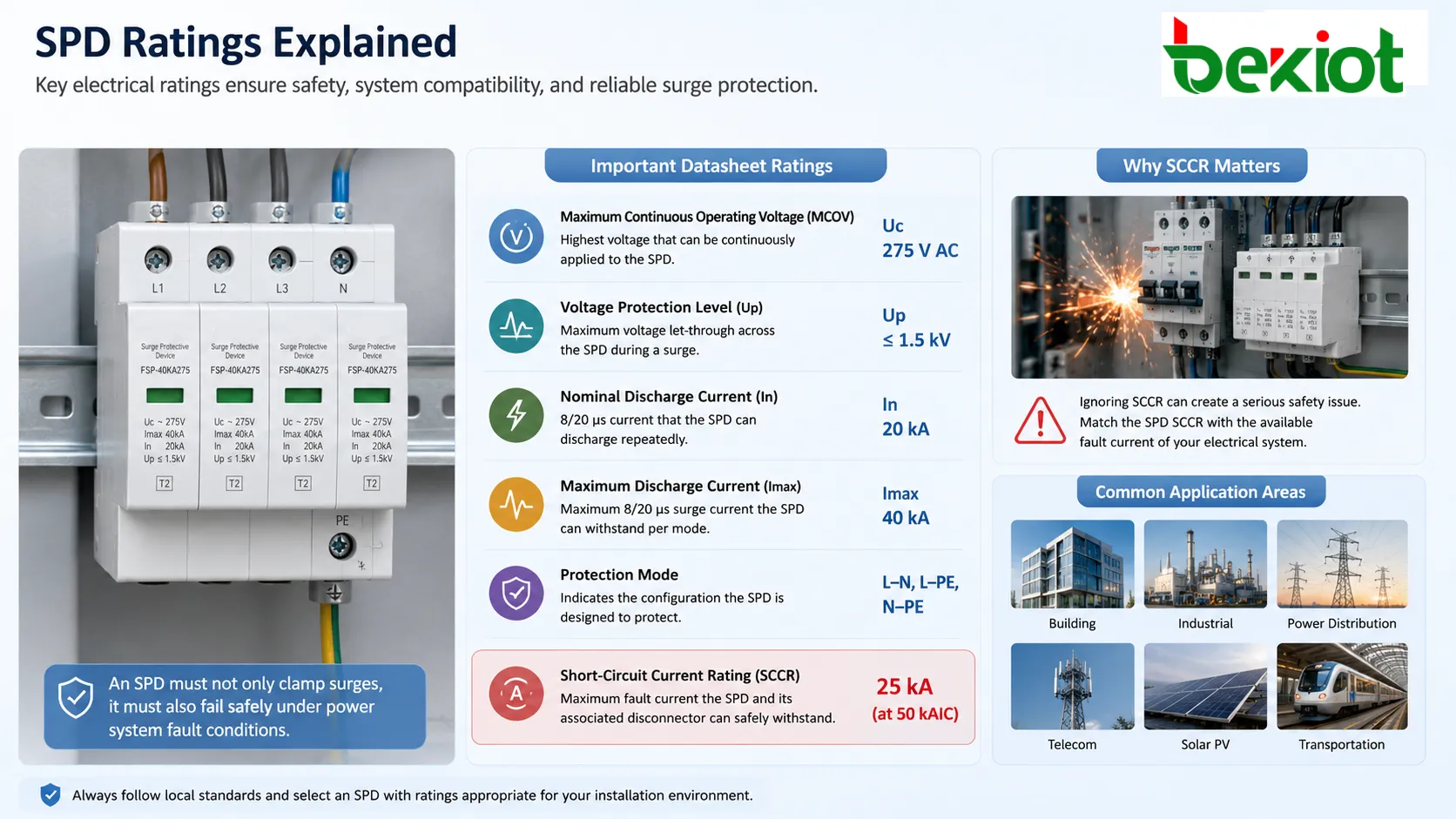

التصنيفات الرئيسية التي يجب قراءتها في ورقة البيانات

الجهد الأقصى للتشغيل المستمر

يحدد الجهد الأقصى للتشغيل المستمر أعلى جهد طبيعي يستطيع الجهاز تحمله باستمرار من دون عمل غير صحيح. ويجب اختياره وفق جهد نظام الطاقة والتغير المتوقع في الجهد.

إذا كانت هذه القيمة منخفضة جدًا فقد يشيخ الجهاز بسرعة، أو يسخن، أو يفشل تحت تقلبات الجهد العادية. وإذا كانت عالية جدًا فقد ترى المعدات المحمية جهدًا متبقيًا أعلى أثناء الاندفاع.

مستوى حماية الجهد

يشير مستوى حماية الجهد إلى الجهد المتبقي الذي يظهر على الجانب المحمي أثناء اختبار اندفاع محدد. ويعني الجهد المتبقي الأقل عادة حدًا أفضل، لكن يجب النظر إليه مع تيار التفريغ وطول أسلاك التوصيل.

يمكن أن تضيف الأسلاك الطويلة جهدًا إضافيًا أثناء أحداث الاندفاع السريعة. وحتى الجهاز الجيد قد يؤدي أداءً ضعيفًا إذا ركب بأسلاك طويلة أو ملتفة أو سيئة المسار.

تيار التفريغ الاسمي والأقصى

يمثل تيار التفريغ الاسمي مستوى تيار اندفاع يستطيع الجهاز التعامل معه بشكل متكرر ضمن شروط اختبار محددة. ويمثل تيار التفريغ الأقصى قدرة أعلى لحدث واحد ضمن شروط محددة.

تساعد هذه التصنيفات في مقارنة متانة الجهاز، لكنها لا تستخدم وحدها. يجب أيضًا مراعاة تعرض الموقع، والحماية السابقة، وتأريض النظام، وظروف العطل المتوقعة.

تيار النبضة

تيار النبضة مهم خصوصًا للحماية عالية الطاقة قرب مدخل الخدمة أو مناطق التعرض للبرق. وغالبًا ما يرتبط بالأجهزة المصممة للتعامل مع طاقة اندفاع أكبر ناتجة عن البرق.

قد تحتاج المشروعات ذات أنظمة الحماية الخارجية من البرق، أو التغذية الهوائية، أو الهياكل الخارجية المكشوفة، أو خطوط الإدخال الحرجة إلى قدرة أعلى على تيار النبضة.

تصنيف تيار القصر

يشير تصنيف تيار القصر إلى مستوى تيار العطل الذي يستطيع الجهاز والقاطع المرتبط به تحمله بأمان عند نقطة التركيب. ويجب أن يطابق تيار العطل المتاح في النظام الكهربائي.

تجاهل هذا التصنيف قد يسبب مشكلة أمان خطيرة. يجب على SPD ألا يثبت الاندفاعات فقط، بل يجب أن يفشل بأمان تحت ظروف عطل نظام الطاقة.

أنماط الحماية ومسارات الأسلاك

من الخط إلى المحايد

تتحكم حماية الخط إلى المحايد في اندفاعات النمط التفاضلي بين الموصلات الفعالة. وهي مهمة للمعدات المتصلة بين الطور والمحايد.

يساعد هذا النمط على تقليل إجهاد الجهد عبر مداخل مزودات الطاقة، ودوائر التحكم، والأحمال الإلكترونية.

من الخط إلى الأرض

تحول حماية الخط إلى الأرض طاقة الاندفاع من الموصلات الحية نحو مسار الأرضي الواقي. وغالبًا ما تكون مهمة للأحداث المرتبطة بالبرق وأحداث النمط المشترك.

تؤثر جودة نظام التأريض والربط مباشرة في هذا النمط. فقد يحد مسار أرضي ضعيف من أداء الحماية ويزيد خطر اللمس أو خطر المعدات.

من المحايد إلى الأرض

قد تكون حماية المحايد إلى الأرض مطلوبة حسب نظام التأريض، وتكوين الأسلاك، وتصميم الجهاز. وهي تساعد في إدارة ارتفاع الجهد بين المحايد والأرضي الواقي أثناء بعض أحداث الاندفاع.

يجب اختيار هذا النمط وفق نوع النظام الكهربائي ومتطلبات الكود المحلي.

حماية أزواج الإشارة

تحتاج خطوط البيانات والتحكم إلى حماية عبر أزواج الإشارة ومن موصلات الإشارة إلى الأرض. وتتطلب Ethernet، وRS-485، والهاتف، والمحوري، وحلقات الحساسات، ودوائر الإنذار أنواع أجهزة مناسبة.

يجب أن يطابق جهاز الحماية جهد الإشارة، ومعدل البيانات، ونوع الموصل، ومعاوقة الخط، ومتطلبات PoE، واستراتيجية التأريض. لا يمكن استخدام SPD للطاقة بشكل أعمى على خط بيانات.

حماية الطاقة والبيانات والاتصالات

توضع حماية طاقة AC عادة في اللوحات الرئيسية، واللوحات الفرعية، وخزائن المعدات، ونقاط الأحمال الحساسة. وهي تحمي من الاندفاعات الداخلة عبر موصلات التغذية ومن اضطرابات التبديل الداخلية.

تستخدم حماية طاقة DC في الأنظمة الكهروضوئية، وأنظمة البطاريات، ومحطات طاقة الاتصالات، وتوزيع DC، وأنظمة النقل، والمعدات البعيدة. ويجب تصميم أجهزة DC SPD وفق سلوك قوس DC وخصائص الجهد.

تستخدم حماية البيانات والاتصالات مع Ethernet، وPoE، والهاتف، والاتصال التسلسلي، والفيديو المحوري، ومغذيات الهوائيات، والحساسات، وأسلاك التحكم. ويجب أن تحافظ على سلامة الإشارة أثناء الحد من الجهد الزائد العابر.

يحمي التصميم الجيد كل المسارات المتصلة عند الحد نفسه. فإذا كانت الطاقة محمية بينما Ethernet غير محمي، فقد تتلف طاقة الاندفاع الجهاز عبر منفذ الشبكة.

جودة التركيب تحدد الأداء

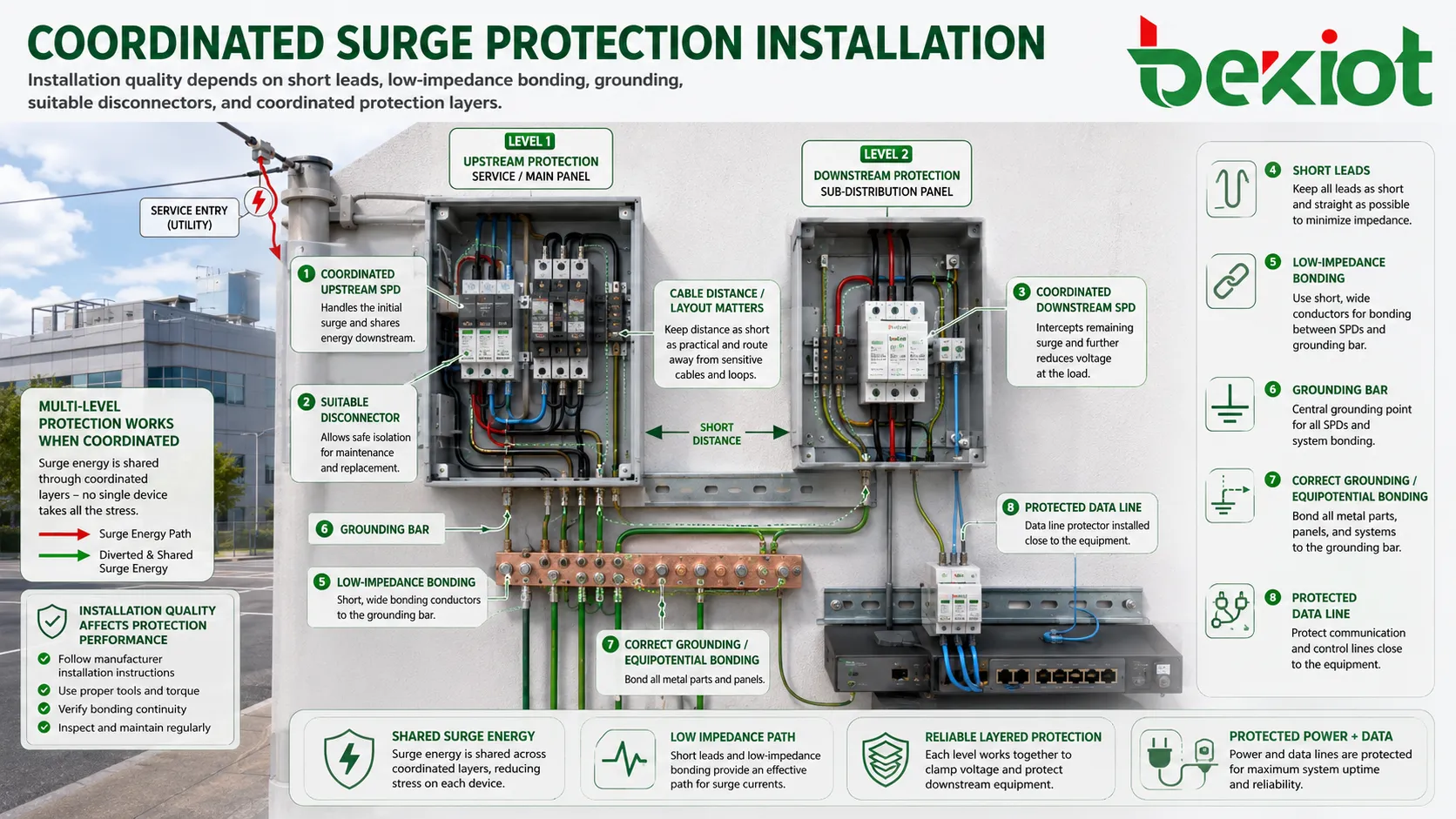

قصر طول أسلاك التوصيل

يجب أن تكون أسلاك التوصيل قصيرة ومستقيمة قدر الإمكان. فتيارات الاندفاع السريعة تولد جهدًا عبر حث السلك، لذلك تزيد الأسلاك الطويلة الجهد الذي تراه المعدات المحمية.

التركيب المرتب ليس دائمًا تركيبًا فعالًا. فالمسار المحمي الأقصر غالبًا أهم من التناظر البصري للكابلات.

ربط منخفض المعاوقة

يربط تساوي الجهد الأجزاء المعدنية، والأرضي الواقي، وأجهزة الاندفاع، والدروع، ونقاط المرجع بحيث تمتلك طاقة الاندفاع مسارًا محكومًا. ويمكن للربط السيئ أن يترك فروق جهد كبيرة عبر المعدات.

يجب أن تكون موصلات الربط بالحجم المناسب، ومثبتة بإحكام، ومقاومة للتآكل، وموجهة بطريقة تقلل المعاوقة.

حماية سابقة صحيحة

تتطلب كثير من أجهزة SPD حماية تيار زائد سابقة أو قاطعًا داخليًا/خارجيًا. وهذا يحمي من عطل نهاية العمر، أو حالات القصر، أو حالات التشغيل غير الطبيعية.

يجب أن يتوافق جهاز الفصل مع تعليمات المصنع، وتيار العطل المتاح، ومتطلبات الكود الكهربائي.

التنسيق بين الطبقات

لا تعمل الحماية متعددة المستويات إلا إذا كانت الأجهزة منسقة. يجب أن تشارك الأجهزة السابقة واللاحقة طاقة الاندفاع بشكل صحيح وألا يتحمل جهاز واحد كل الإجهاد.

يعتمد التنسيق على نوع الجهاز، ومسافة الكابل، ومستوى حماية الجهد، وتصنيف التيار، وتخطيط النظام. وينبغي اتباع إرشادات المصنع عند توفرها.

أين تطبق

المباني التجارية

تستخدم الأبراج المكتبية، والفنادق، ومراكز التسوق، والحرم الجامعي، والمباني العامة أجهزة حماية لتوزيع الطاقة، وغرف تقنية المعلومات، والمصاعد، والتحكم في الدخول، وCCTV، والإذاعة العامة، وواجهات إنذار الحريق، وأنظمة أتمتة المباني.

غالبًا ما تحتاج هذه المواقع إلى حماية منسقة عبر اللوحات الرئيسية، واللوحات الفرعية، ومعدات الأسطح، والكاميرات الخارجية، وأنظمة الدخول، وخزائن الشبكات.

المنشآت الصناعية

تحتوي المصانع، والمستودعات، والمناجم، والمصافي، ومحطات الطاقة، ومواقع معالجة المياه على محركات، ومحركات سرعة، وPLC، وحساسات، وشبكات اتصال، وخزائن تحكم، وأجهزة حقل خارجية. وقد تسبب الاندفاعات توقفًا أو إشارات خاطئة أو تلفًا للمعدات.

يجب أن تراعي الحماية الصناعية خطر البرق الخارجي واضطرابات التبديل الداخلية الناتجة عن المعدات الكهربائية الثقيلة.

شبكات الاتصالات والبيانات

تتطلب غرف الاتصالات، والمحطات القاعدية، والخزائن الخارجية، وعقد الألياف، ومبدلات الشبكة، والموجهات، وأجهزة PoE، والهوائيات، وبوابات الاتصال حماية على مسارات الطاقة والإشارة.

يعد التأريض والربط مهمين بشكل خاص لأن أنظمة الاتصالات قد تصل المعدات عبر المباني، والأبراج، والحاويات الخارجية، ومسارات الكابلات الطويلة.

الأمن والمراقبة

تتعرض الكاميرات الخارجية، ووحدات التحكم في الدخول، وأنظمة البوابات، ولوحات الإنذار، والإنتركم، والحواجز، وأجهزة المحيط غالبًا لاندفاعات مستحثة بالبرق عبر كابلات الطاقة والإشارة.

يجب تركيب الحماية عند نقاط دخول المبنى وبالقرب من أجهزة الحقل المكشوفة عند الحاجة.

أنظمة الطاقة المتجددة

تتطلب الأنظمة الشمسية الكهروضوئية، وتخزين البطاريات، وطاقة الرياح، وأنظمة العواكس حماية على سلاسل DC، ومخرج AC، وخطوط الاتصال، ومعدات المراقبة، وشبكات التأريض.

تتطلب حماية DC اختيارًا مناسبًا للجهاز لأن سلوك عطل DC يختلف عن أنظمة AC.

الصيانة ومراقبة نهاية العمر

أجهزة الحماية من الاندفاعات تضحية بطبيعتها. فهي تمتص أو تحول الطاقة العابرة وقد تتدهور بمرور الوقت. والجهاز الذي تعامل مع اندفاعات متكررة قد لا يوفر مستوى الحماية نفسه بعد ذلك.

تتضمن منتجات كثيرة نوافذ حالة، أو نقاط إنذار، أو مخارج مراقبة عن بعد، أو خراطيش قابلة للاستبدال، أو مؤشرات نهاية العمر. ويجب فحص هذه العناصر أثناء الصيانة الدورية.

بعد حدث برق، أو عطل طاقة كبير، أو فشل معدات غير مفسر، أو تكرار فصل القاطع، يجب فحص نظام الحماية. واستبدال الأجهزة التالفة جزء من الحفاظ على فعالية طبقة الحماية.

قائمة اختيار

حدد الدائرة المحمية أولًا. تتطلب دوائر طاقة AC، وطاقة DC، وEthernet، وPoE، وRS-485، والهاتف، والمحوري، والحساسات، والتحكم أجهزة مختلفة.

طابق الجهد المقنن ونوع النظام. يجب أن يناسب الجهاز جهد التشغيل الطبيعي، ونظام التأريض، والتردد، ومسار التيار، وظروف العطل.

اختر مستوى التركيب. فلحماية مدخل الخدمة، ولوحة التوزيع، وخزانة المعدات، ونقطة الاستخدام أدوار مختلفة.

راجع التصنيفات المهمة. تحقق من الجهد الأقصى للتشغيل المستمر، ومستوى حماية الجهد، وتيار التفريغ، وتيار النبضة، وتصنيف تيار القصر، وأنماط الحماية، وعلامات الاعتماد.

خطط للتركيب المادي. طول الأسلاك، وموضع قضيب التأريض، ومسار الربط، وتوجيه الكابلات، وتصنيف الحاوية، واختيار القاطع السابق أمور لا تقل أهمية عن الجهاز نفسه.

الحماية الفعالة من الاندفاعات ليست مكونًا واحدًا. إنها نظام منسق من اختيار أجهزة قائم على المعايير، ووضع طبقي، وتوصيلات قصيرة، وتأريض، وربط تساوي الجهد، وفحص منتظم.

الأسئلة الشائعة

هل يمكن لجهاز واحد حماية مبنى كامل؟

يمكن لجهاز في اللوحة الرئيسية تقليل طاقة الاندفاع الداخلة، لكن المعدات الحساسة غالبًا ما تحتاج إلى حماية لاحقة. وعادة ما تتطلب المباني الكبيرة أو المعقدة حماية طبقية.

هل يعني تصنيف تيار اندفاع أعلى دائمًا حماية أفضل؟

ليس دائمًا. يوضح تصنيف التيار قدرة التعامل مع الطاقة، لكن الجهد المتبقي، وجودة التركيب، والتنسيق، ونوع الدائرة تحدد أيضًا أداء الحماية.

لماذا تفشل الأجهزة المحمية أحيانًا؟

قد تشمل الأسباب مسارات إشارة غير محمية، وتأريضًا ضعيفًا، وأسلاكًا طويلة، وتصنيفًا غير كاف، ونوع جهاز خاطئًا، ووحدات حماية منتهية، أو طاقة اندفاع أعلى من مستوى التصميم.

هل تحتاج خطوط Ethernet وPoE إلى حماية منفصلة؟

نعم، عندما توجد مخاطر تعرض. تحتاج خطوط Ethernet وPoE إلى حماية مصممة لسرعة البيانات، ومستوى قدرة PoE، ونوع الموصل، وسلامة الإشارة.

ما الذي يجب فحصه أثناء التفتيش الدوري؟

افحص مؤشرات الحالة، ونقاط الإنذار، وحالة الخرطوشة، وتوصيلات التأريض، وموصلات الربط، وطول الأسلاك، وتغير اللون، والأطراف المفكوكة، ودخول الماء، وما إذا كان حدث اندفاع قريب قد وقع.
