لا يبقى جهاز 5G في اتصال إشارات نشط ومستمر مع الشبكة الأساسية إلى الأبد. ففي معظم الوقت ينتقل UE بين حالتي الاتصال والخمول وفقًا لحاجة حركة البيانات وظروف الراديو ومتطلبات توفير البطارية والتحكم في الموارد من جانب الشبكة. والتحدي بسيط في ظاهره لكنه مهم: يجب أن تعرف الشبكة معلومات كافية عن UE حتى تتمكن من الوصول إليه، من دون إهدار موارد الراديو أو محاولات الاستدعاء أو ذاكرة AMF على جهاز قد لا يكون قابلًا للوصول بعد الآن.
هنا تظهر الفائدة العملية لمؤقتات إدارة التنقل. ففي 5GC تُستخدم عدة مؤقتات للتحكم في حالة التسجيل وقابلية الوصول إلى UE والاحتفاظ بالسياق. وتبرز ثلاثة مؤقتات حول واجهة N1 بوجه خاص، وهي مؤقت تحديث التسجيل الدوري (T3512) ومؤقت إمكانية الوصول إلى UE ومؤقت إلغاء التسجيل الضمني.

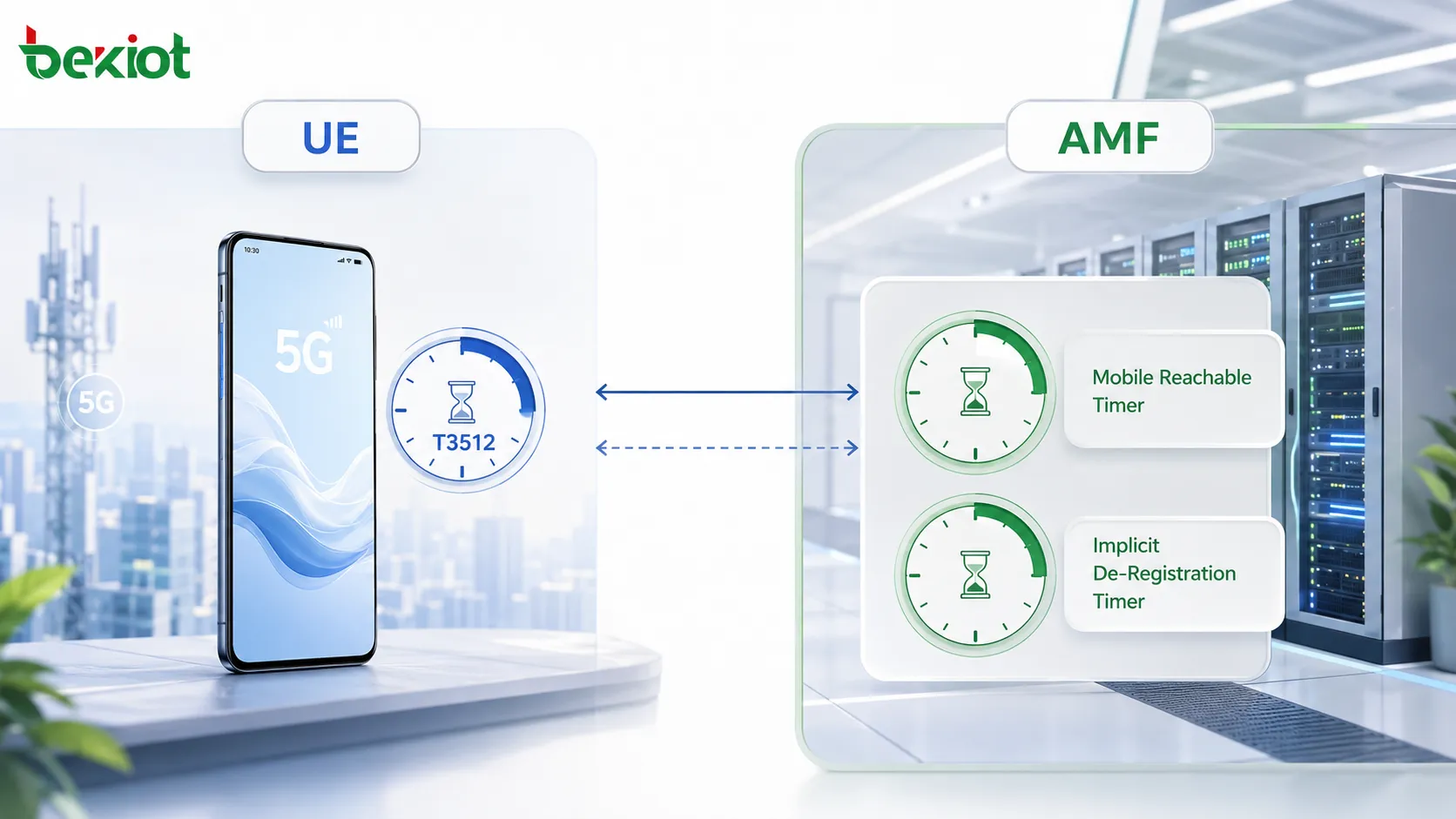

لا تؤدي هذه المؤقتات المهمة نفسها. يعمل T3512 أساسًا في جانب UE ويقود سلوك تحديث التسجيل الدوري. أما مؤقت إمكانية الوصول إلى UE ومؤقت إلغاء التسجيل الضمني فتديرهما جهة AMF، ويحددان المدة التي تستمر خلالها الشبكة في استدعاء UE أو الاحتفاظ بسياقه. وتشكل المؤقتات معًا عملية متدرجة: تبدأ بالتأكد من أن UE ما زال موجودًا، ثم تقلل الاستدعاء عندما تصبح قابلية الوصول غير مؤكدة، وأخيرًا تحذف السياق عندما يبدو أن UE قد فُقد تمامًا.
لماذا تُعد هذه المؤقتات مهمة
لا تقتصر إدارة التنقل في 5GC على التسليم بين الخلايا أو حركة الجهاز من خلية إلى أخرى، بل تشمل أيضًا طريقة إدارة الشبكة لـ UE بعد التسجيل. فعند تسجيل الجهاز يحتفظ AMF بسياق يساعد على تعريف UE والتحكم في حالة تنقله ودعم الإشارات اللاحقة. ولهذه المعلومات قيمة، لكن الاحتفاظ بها يستهلك الموارد أيضًا.
إذا حذفت الشبكة سياق UE في وقت مبكر جدًا فقد تتأثر تجربة المستخدم. فقد يحتاج UE العائد بعد فترة خمول لم يكن خلالها قابلًا للوصول إلا مؤقتًا إلى تنفيذ عملية تسجيل كاملة من جديد. أما إذا احتفظت الشبكة بالسياق واستمرت في الاستدعاء لمدة طويلة جدًا، فقد يهدر AMF وشبكة النفاذ الراديوي الجهد في محاولة الوصول إلى جهاز اختفى أو أُغلق بصورة غير متوقعة أو انتقل إلى منطقة ذات تغطية ضعيفة.
تعالج المؤقتات الثلاثة هذه المشكلة من خلال مستويات مختلفة من التسامح. يحمّل T3512 جهاز UE مسؤولية إرسال تحديث دوري. ويمنح مؤقت إمكانية الوصول إلى UE وظيفة AMF فترة سماح بعد دخول UE في وضع الخمول. أما مؤقت إلغاء التسجيل الضمني فيحدد الموعد النهائي قبل حذف سياق UE. ويحمي هذا الأسلوب متعدد المراحل كفاءة الشبكة واستمرارية الخدمة للمستخدم في الوقت نفسه.
يحافظ T3512 على ظهور UE
T3512 هو مؤقت تحديث التسجيل الدوري في جانب UE. وتبلغ قيمته الافتراضية الشائعة 54 دقيقة. ويُستخدم عندما يكون UE في حالة 5GMM-REGISTERED. والغرض منه هو منع الشبكة من فقدان تتبع UE لمدة طويلة عندما لا يصدر الجهاز أي نشاط إشارات آخر.
يعتمد سلوك T3512 على حالة إدارة الاتصال. فإذا كان UE في حالة CM-IDLE عند انتهاء T3512، فيجب عليه بدء إجراء تحديث التسجيل الدوري. ويخبر ذلك الشبكة بأن UE ما زال موجودًا، كما يسمح لـ AMF بتحديث معرفته بحالة الجهاز.
إذا كان UE في حالة CM-CONNECTED بالفعل عند انتهاء T3512، يختلف السلوك. فلا يحتاج UE إلى بدء إجراء جديد لتحديث التسجيل الدوري لمجرد انتهاء المؤقت، بل يعيد تشغيل T3512. والمنطق واضح: عندما يكون UE متصلًا بالفعل، تستطيع الشبكة التفاعل معه عبر اتصال إشارات نشط.
يخصص AMF قيمة T3512. ويتلقاها UE في رسالة Registration Accept أثناء التسجيل الأولي أو تحديث التسجيل بسبب التنقل. لذلك يمكن رؤية T3512 في تدفق الإشارات، بخلاف مؤقتات AMF المحلية التي تُضبط داخليًا ولا تُنقل عبر الواجهة الراديوية بالطريقة نفسها.
| المؤقت | الجهة الرئيسية | سبب البدء المعتاد | النتيجة عند الانتهاء |
|---|---|---|---|
| T3512 | UE | يبقى UE مسجلًا مع مرور الوقت | تحديث دوري للتسجيل في CM-IDLE، وإعادة تشغيل في CM-CONNECTED |
| مؤقت إمكانية الوصول إلى UE | AMF | انتقال UE إلى CM-IDLE | يوقف AMF استدعاء UE لكنه يحتفظ بسياقه |
| مؤقت إلغاء التسجيل الضمني | AMF | انتهاء مؤقت إمكانية الوصول إلى UE في وضع الخمول | يبدأ AMF إلغاء التسجيل الضمني ويحذف سياق UE |
تقلل مؤقتات AMF هدر الموارد
يتحكم AMF في مؤقت إمكانية الوصول إلى UE. ومن القيم الشائعة له T3512 زائد 4 دقائق، مع أن القيمة الفعلية تعتمد على إعداد AMF. ويبدأ المؤقت عندما يدخل UE في حالة CM-IDLE. ويتوقف عادةً عند إعادة إنشاء اتصال إشارات N1 NAS، بما يعني أن UE عاد إلى حالة الاتصال.
يمثل هذا المؤقت الفترة التي تظل فيها الشبكة تعتبر UE قابلًا للوصول على الأرجح. وأثناء عمله يستطيع AMF الاستمرار في استدعاء UE إذا تطلبت إشارات الوصلة الهابطة أو خدمة ما ذلك. وعند انتهاء المؤقت لا يحذف AMF سياق UE فورًا، بل يوقف الاستدعاء أولًا. ويقلل ذلك الحمل على الواجهة الراديوية، لأن تكرار الاستدعاء سيكون إهدارًا إذا كان UE غير قابل للوصول على الأرجح.
التفصيل المهم هو أن السياق يبقى محفوظًا. فمن خلال الاحتفاظ بسياق UE بعد إيقاف الاستدعاء، يسمح AMF للجهاز بالعودة بسرعة أكبر إذا أصبح قابلًا للوصول من جديد. ولا يلزم UE بالضرورة تنفيذ تسجيل كامل من البداية لمجرد تعليق الاستدعاء.
يتحكم AMF أيضًا في مؤقت إلغاء التسجيل الضمني. ولا توجد له قيمة افتراضية ثابتة مثل T3512؛ ومن القيم المرجعية الشائعة في المقارنات العملية مع سلوك الشبكات الأساسية المتنقلة السابقة نحو 60 دقيقة. ويبدأ بعد انتهاء مؤقت إمكانية الوصول إلى UE في وضع الخمول، ويتوقف إذا أُعيد إنشاء اتصال إشارات N1 NAS.
عند انتهاء مؤقت إلغاء التسجيل الضمني، يعتبر AMF أن الاحتفاظ بـ UE لم يعد مجديًا. فيبدأ إلغاء التسجيل الضمني ويحذف سياق UE. ويؤدي ذلك إلى تحرير ذاكرة AMF والموارد المرتبطة بالتراخيص ومساحات تخزين السياق الأخرى. وإذا عاد UE لاحقًا إلى نطاق التغطية، فيجب عليه التسجيل من جديد لأن الشبكة لم تعد تحتفظ بسياقه السابق.
كيف تعمل المؤقتات معًا

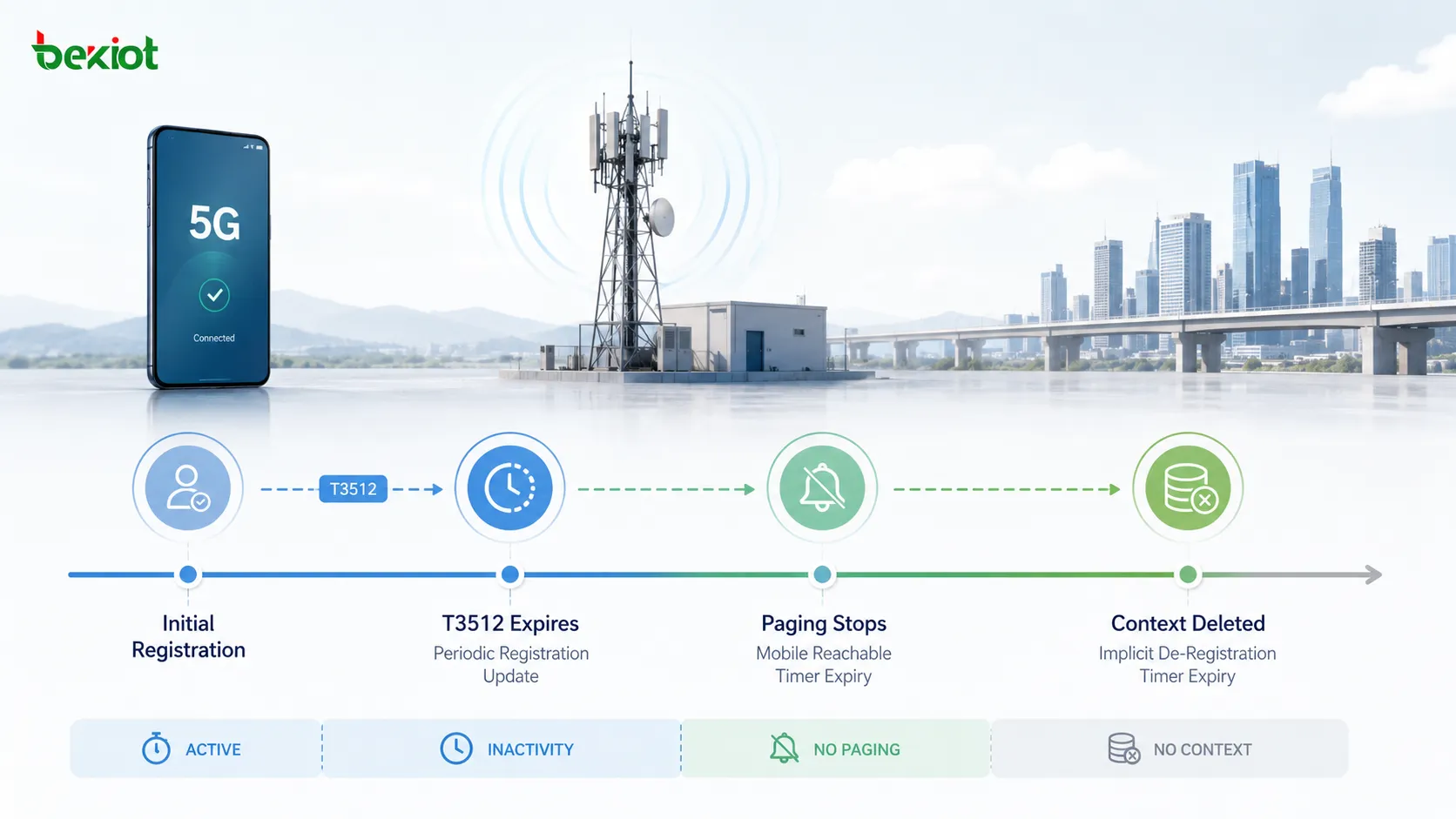

يسهّل التسلسل الزمني الواقعي فهم العلاقة. لنفترض أن UE يعمل في الساعة 7:00 صباحًا وينفذ التسجيل الأولي. يقبل AMF التسجيل ويرسل T3512 بقيمة 54 دقيقة مثلًا. ويدخل UE حالة التسجيل والاتصال. وإذا اكتشف gNB عدم وجود نشاط بعد ذلك، يمكن تحرير اتصال N2 وينتقل UE إلى حالة التسجيل مع الخمول. ومن وجهة نظر UE يستمر T3512 في العد.
عندما ينتهي T3512 بينما يكون UE في وضع الخمول، يجب على UE بدء تحديث دوري للتسجيل. وإذا نجح الإجراء، يعود UE إلى حالة الاتصال أثناء تنفيذه ويمكن بدء دورة المؤقت من جديد. وبعد فترة أخرى من عدم النشاط قد يعود UE إلى وضع الخمول.
لنفترض الآن حدوث مشكلة في التغطية. يدخل UE إلى منطقة عميقة تحت الأرض أو إلى بيئة أخرى ضعيفة الإشارة. وقد ينتهي T3512 مرة أخرى، لكن UE لا يستطيع تنفيذ تحديث التسجيل الدوري بنجاح لأنه لا يصل إلى الشبكة. وفي جانب AMF ينتهي مؤقت إمكانية الوصول إلى UE في نهاية المطاف. عندها يوقف AMF استدعاء UE لكنه يحتفظ بسياقه.
إذا لم يعد UE قبل انتهاء مؤقت إلغاء التسجيل الضمني، يحذف AMF سياق UE من خلال إلغاء التسجيل الضمني. وهذه المعالجة المتدرجة مهمة. فلا تتخلى الشبكة عن UE فور فقدان تحديث واحد، بل تقلل الاستدعاء أولًا، ثم تنتظر مدة أطول، ولا تمسح السياق إلا عندما يبدو UE غير قابل للوصول تمامًا.
يجب على المهندسين التمييز بين المؤقت الذي يظهر في الإشارات والمؤقت الذي لا يظهر فيها. يُخصص T3512 لـ UE عبر إشارات التسجيل. أما مؤقت إمكانية الوصول إلى UE ومؤقت إلغاء التسجيل الضمني فهما معاملان محليان في AMF، ولذلك لا يمكن التقاط قيمتيهما مباشرةً بوصفهما قيمًا منقولة في تدفق الإشارات. ويمكن ملاحظة أثرهما من خلال سلوك الشبكة، لكن الإعداد نفسه موجود في AMF.
الأسئلة الشائعة
لماذا لا يبقى UE متصلًا دائمًا بعد التسجيل؟
سيؤدي الاتصال الدائم إلى إهدار موارد الراديو وموارد الشبكة الأساسية. ويسمح وضع الخمول لـ UE والشبكة بتقليل الإشارات مع الحفاظ على حالة التسجيل.
هل يمكن العثور على قيمة مؤقت إمكانية الوصول إلى UE في التقاط الحزم؟
لا. فهو إعداد محلي في AMF، ولذلك لا يُنقل بوصفه قيمة مؤقت عادية مرسلة عبر الشبكة في إجراء إشارات N1.
ماذا يحدث إذا عاد UE قبل انتهاء إلغاء التسجيل الضمني؟
إذا أعاد UE إنشاء إشارات N1 NAS قبل انتهاء المؤقت الأخير، يستطيع AMF إيقاف المؤقت والاستمرار في استخدام سياق UE المحفوظ.
لماذا يوقف AMF الاستدعاء قبل حذف السياق؟
يوفر إيقاف الاستدعاء موارد الراديو عندما يبدو UE غير قابل للوصول، بينما يتيح الاحتفاظ بالسياق استعادة أسرع إذا عاد UE بعد وقت قصير.
هل يعني إلغاء التسجيل الضمني حظر UE بصورة دائمة؟
لا. فهو يعني فقط حذف سياق UE القديم. وعندما يصبح UE قابلًا للوصول من جديد، يمكنه التسجيل مرة أخرى وإعادة بناء سياق الشبكة.
تشكل مؤقتات إدارة التنقل الثلاثة سلسلة تحكم عملية لسلوك التسجيل في 5GC. يجعل T3512 جهاز UE مسؤولًا عن تحديث حالته دوريًا. ويساعد مؤقت إمكانية الوصول إلى UE وظيفة AMF على تحديد الوقت الذي لا يعود فيه الاستدعاء فعالًا. أما مؤقت إلغاء التسجيل الضمني فيعطي الشبكة نقطة نهائية لتحرير سياق UE. وتحافظ المؤقتات معًا على التوازن بين قابلية الوصول وكفاءة الإشارات وحماية الموارد.
