مقدمة
نظرة عامة
في بعض بيئات التطبيق، قد لا يوفر مكبر الصوت المدمج في جهاز الاتصال المتبادل مستوى صوت كافٍ للموقع. في هذه الحالات، يمكن إضافة مكبر صوت خارجي أو مكبر صوت مزود بالطاقة. نظرًا لاختلاف نقاط الأسلاك باختلاف الموديل، يوضح هذا الدليل كيفية توصيل أجهزة الاتصال المتبادل المختلفة بمكبر صوت خارجي أو مكبر صوت مزود بالطاقة.
الموديلات المدعومة
Bi12، BHP-SOS16، BHP-SOS16V، BK-DAB-PA2، BK-DAB-PA2S، BK-DAB-PA3، BHP-SOS10، BHP-SOS10V، BHP-SOS10SD، BHP-SOS11V، BHP-SOS11V2
الأجهزة والأدوات المطلوبة
1. جهاز اتصال متبادل من Becke واحد (يستخدم BHP-SOS16V كمثال في هذا المستند)، ومبدل PoE واحد أو مصدر طاقة تيار مستمر DC، ومكبر صوت مزود بالطاقة واحد. قم بتوصيل الجهاز بالمبدل.
2. جهاز كمبيوتر واحد للإعداد والاختبار. قم بتوصيل الكمبيوتر بنفس المبدل وتأكد من إمكانية الاتصال الشبكي بين الكمبيوتر والجهاز.
مخطط توصيل الجهاز والكمبيوتر
قم بتوصيل جهاز BHP-SOS16V بالمبدل، واتصل بالكمبيوتر بنفس المبدل. تأكد من إمكانية الوصول الشبكي بين الكمبيوتر والجهاز. يُظهر مثال توصيل نموذجي في الشكل 1.

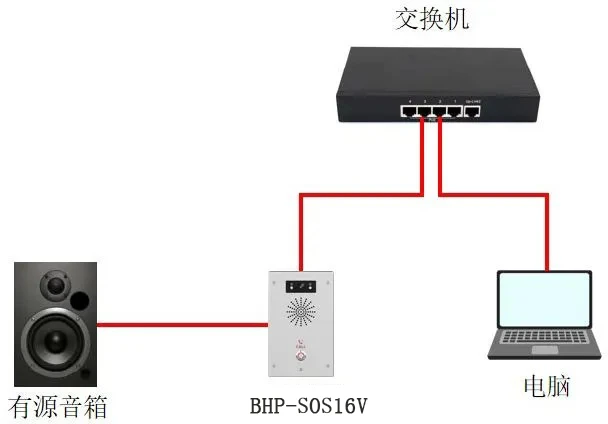

الشكل 1: مخطط توصيل الجهاز والكمبيوتر
طرق توصيل جهاز الاتصال المتبادل
تستخدم موديلات أجهزة الاتصال المتبادل المختلفة نقاط أسلاك مختلفة لمكبرات الصوت النشطة (المزودة بالطاقة) الخارجية. توضح الأقسام التالية طريقة التوصيل لكل مجموعة موديلات.
توصيل Bi12 بمكبر صوت نشط
بالنسبة لجهاز Bi12، استخدم واجهة Audio_out لتوصيل مكبر صوت نشط، كما هو موضح في الشكل 2. الطرف الأيسر هو مخرج إشارة الصوت، ويجب توصيله بسلك مدخل الصوت لمكبر الصوت النشط عبر كتلة طرفية. الطرف الأيمن هو GND، ويجب توصيله بطرف الأرض المشترك لمكبر الصوت النشط.

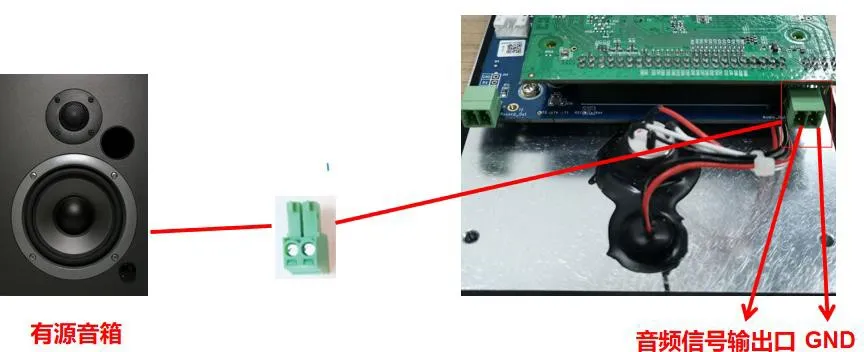

الشكل 2: توصيل Bi12 بمكبر صوت نشط
توصيل BHP-SOS16V بمكبر صوت نشط
بالنسبة لجهاز BHP-SOS16V، استخدم واجهة Line out لتوصيل مكبر صوت نشط، كما هو موضح في الشكل 3. الطرف الأيمن هو مخرج الصوت ويجب توصيله بسلك مدخل الصوت لمكبر الصوت النشط. الطرف الأيسر هو GND ويجب توصيله بطرف الأرض المشترك لمكبر الصوت النشط.

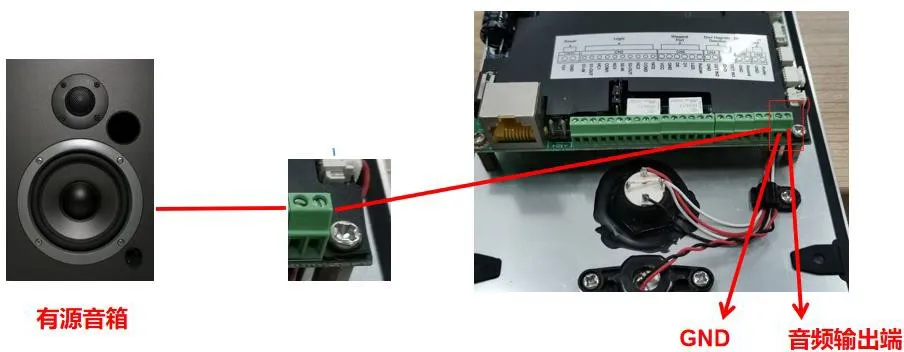

الشكل 3: مرجع أسلاك مكبر الصوت النشط لـ BHP-SOS16V
يُظهر مرجع أسلاك إضافي لجهاز BHP-SOS16V في الشكل 4.

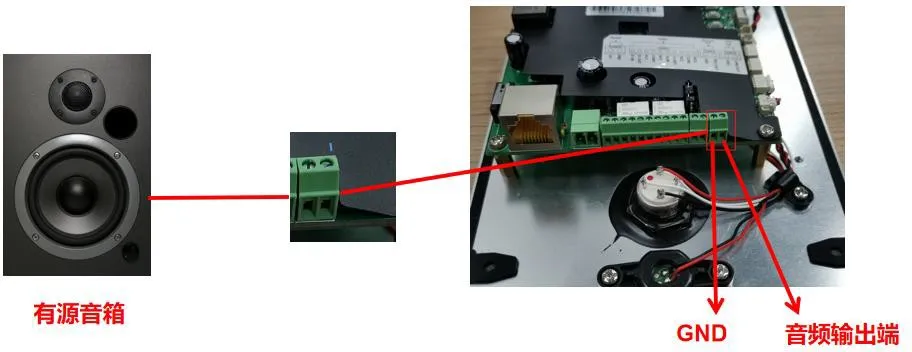

الشكل 4: مرجع أسلاك مكبر الصوت النشط الإضافي لـ BHP-SOS16V
توصيل BHP-SOS10، BHP-SOS10V، BHP-SOS10SD، BHP-SOS11V و BHP-SOS11V2 بمكبر صوت نشط
بالنسبة لسلسلة BHP-SOS10 و BHP-SOS10V و BHP-SOS10SD و BHP-SOS11V و BHP-SOS11V2، يُظهر موضع أسلاك مكبر الصوت النشط في الشكل 5. يستخدم جهاز i10SV كمثال هنا. الطرف الأيمن هو مخرج الصوت ويجب توصيله بسلك مدخل الصوت لمكبر الصوت النشط. الطرف الأيسر هو GND ويجب توصيله بطرف الأرض المشترك لمكبر الصوت النشط. يمكن أيضًا استخدام الشكل 6 كمرجع أسلاك مقرب.

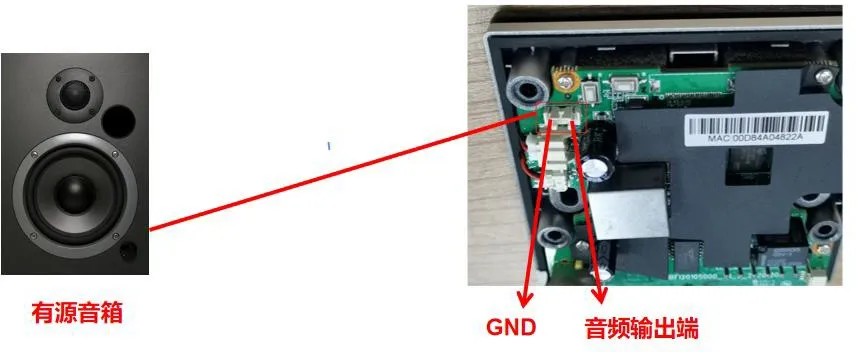

الشكل 5: توصيل i10SV بمكبر صوت نشط

الشكل 6: عرض مقرب لمنفذ مخرج الصوت لـ BHP-SOS10V
توصيل BK-DAB-PA2 بمكبر صوت نشط
بالنسبة لجهاز BK-DAB-PA2، يُظهر موضع أسلاك مكبر الصوت النشط في الشكل 7. تستخدم واجهة HEADSET كمخرج إشارة صوت للمكبر.
مخرج HEADSET تفاضلي. إذا استخدم الجهاز المتصل مدخلًا تفاضليًا، فقم بتوصيل HEADSET+ و HEADSET- و الأرض GND (POWER-). إذا استخدم الجهاز المتصل مدخلًا أحادي الطرف، فقم بتوصيل HEADSET+ و الأرض GND (POWER-).

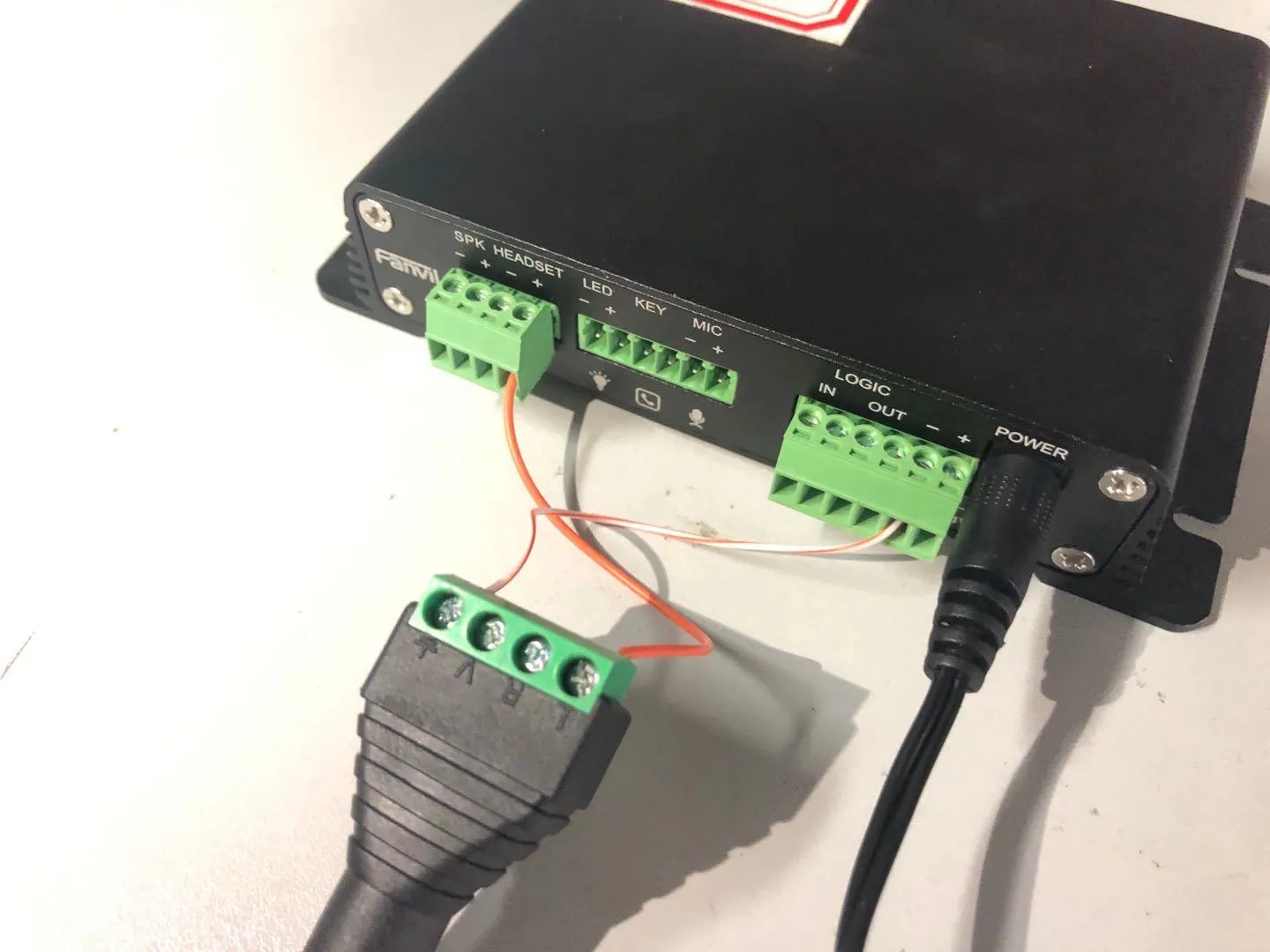

الشكل 7: توصيل BK-DAB-PA2 بمكبر صوت نشط
توصيل BK-DAB-PA2S بمكبر صوت نشط
بالنسبة لجهاز BK-DAB-PA2S، استخدم واجهة Line out لتوصيل مكبر صوت نشط، كما هو موضح في الشكل 8. الطرف الأيمن هو مخرج إشارة الصوت ويجب توصيله بسلك مدخل الصوت لمكبر الصوت النشط عبر كتلة طرفية. الطرف الأيسر هو GND ويجب توصيله بطرف الأرض المشترك لمكبر الصوت النشط.

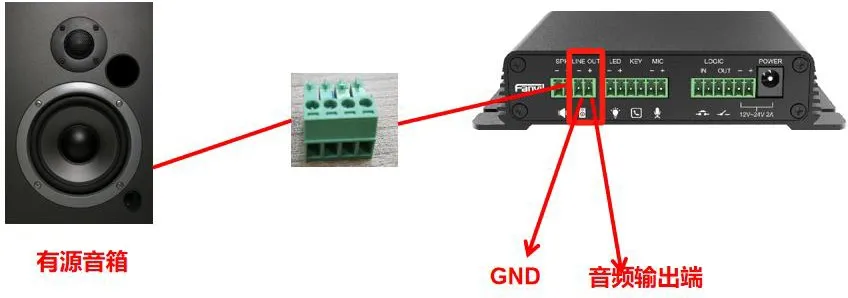

الشكل 8: توصيل BK-DAB-PA2S بمكبر صوت نشط
توصيل BK-DAB-PA3 بمكبر صوت نشط

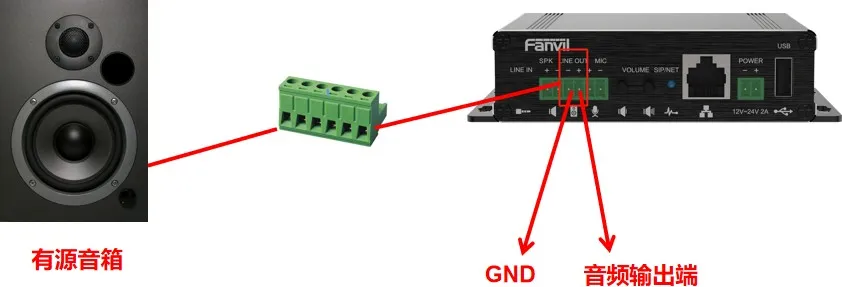

بالنسبة لجهاز BK-DAB-PA3، استخدم واجهة Line out لتوصيل مكبر صوت نشط، كما هو موضح في الشكل 9. يجب توصيل مخرج إشارة الصوت بسلك مدخل الصوت لمكبر الصوت النشط عبر كتلة طرفية، وتوصيل GND بطرف الأرض المشترك لمكبر الصوت النشط.

الشكل 9: توصيل BK-DAB-PA3 بمكبر صوت نشط
