يوضح هذا الدليل بالتفصيل كيفية تكوين البث المتعدد لأجهزة الاتصال الداخلي والتحكم في الوصول ، بما في ذلك إعداد المرسل والاستماع التلقائي وأوضاع الاستماع اليدوي مع خطوات تكوين الشبكة والاختصار الكاملة.
تسمح وظيفة البث المتعدد (Multicast) للمرسل بنقل الصوت والمعلومات الأخرى إلى عنوان IP محدد للبث المتعدد. يمكن لجميع الأجهزة التي تستمع إلى هذا العنوان استقبال محتوى البث، على غرار نظام الإعلان العام. توفر هذه الوثيقة إرشادات مفصلة لاستخدام البث المتعدد على أجهزة التحكم في الوصول والاتصال الداخلي.
جميع أجهزة الاتصال الداخلي والتحكم في الوصول.
① جهاز اتصال داخلي أو جهاز تحكم في الوصول واحد (Bi30 كمثال)، وهاتف IP واحد (GP210i كمثال)، ومحول PoE واحد (أو مصدر طاقة DC). قم بتوصيل جميع الأجهزة بالمحول.
② كمبيوتر تصحيح أخطاء واحد متصل بنفس المحول لضمان الاتصال الشبكي الطبيعي بين الكمبيوتر والأجهزة.
قم بتوصيل Bi30 و GP210i بالمحول، وقم بتوصيل الكمبيوتر بنفس المحول لضمان الاتصال الشبكي. يظهر مخطط التوصيل في الشكل 1.

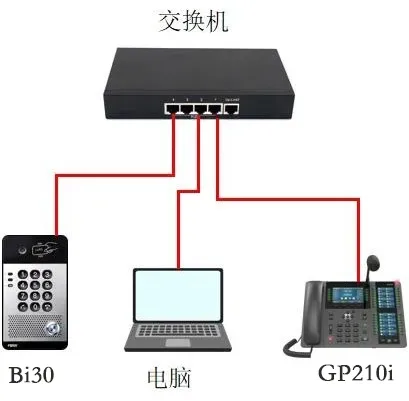

الشكل 1 مخطط توصيل الجهاز والكمبيوتر
يتطلب البث المتعدد تكوينًا على كل من جهاز المرسل وجهاز المستمع. الخطوات التفصيلية هي كما يلي:
(1) قم بتسجيل الدخول إلى واجهة الويب: أدخل عنوان IP الخاص بالجهاز في متصفح، وقم بتسجيل الدخول باستخدام اسم المستخدم وكلمة المرور (الافتراضي: admin).
(2) انتقل إلى الاختصارات --- إعدادات الاختصار، وقم بتكوينها كما هو موضح في الشكل 2:
① النوع: حدد بث متعدد (Multicast);
② الرقم 1: أدخل عنوان البث المتعدد:المنفذ (نطاق IP: 224.0.0.0 – 239.255.255.255، المنفذ: 1024–65535). مثال: 224.0.0.1:1366. لاستخدام القناة: العنوان:المنفذ:القناة (القناة الافتراضية = 0 إذا لم يتم تعيينها).

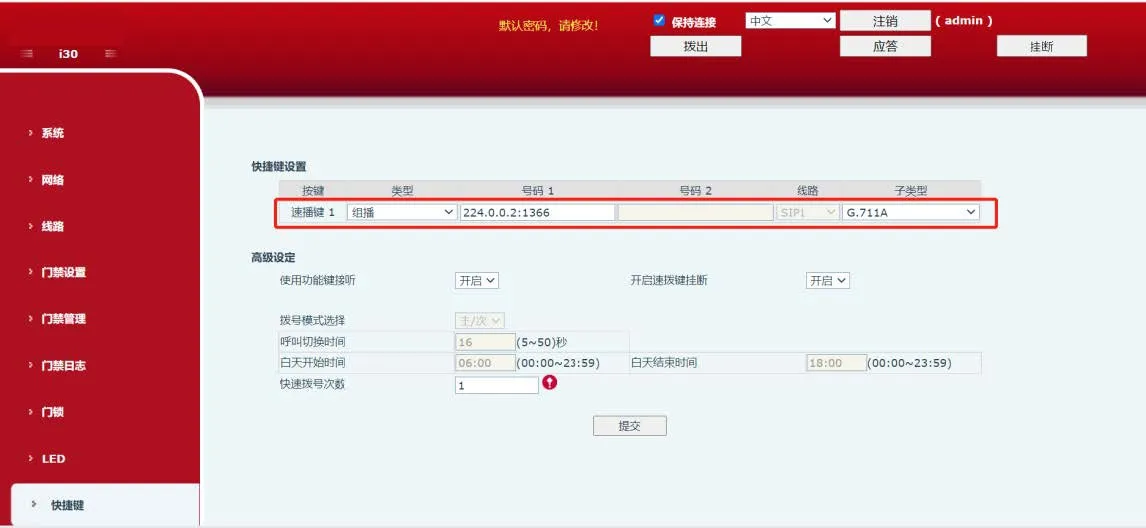

الشكل 2 رسم تخطيطي لتكوين جهاز إرسال البث المتعدد
هناك وضعان للاستماع: الاستماع التلقائي والاستماع اليدوي. التفاصيل موضحة أدناه.
يجيب الجهاز تلقائيًا على بث البث المتعدد. ينطبق على جميع الأجهزة (باستخدام X210i كمثال).
(1) قم بتسجيل الدخول إلى الجهاز: أدخل عنوان IP في متصفح، وقم بتسجيل الدخول باستخدام admin/admin الافتراضيين.
(2) انتقل إلى إعدادات الهاتف -- البث المتعدد، وقم بتكوينه كما هو موضح في الشكل 3:
① الاسم: تسمية مخصصة تظهر على الشاشة أثناء البث المتعدد؛
② المضيف:المنفذ: عنوان IP والمنفذ الخاصين بالبث المتعدد (يجب أن يتطابقا مع جهاز الإرسال)؛
③ القناة: القيمة الافتراضية 0، يجب أن تتطابق مع قيمة قناة المرسل إذا تم استخدامها.

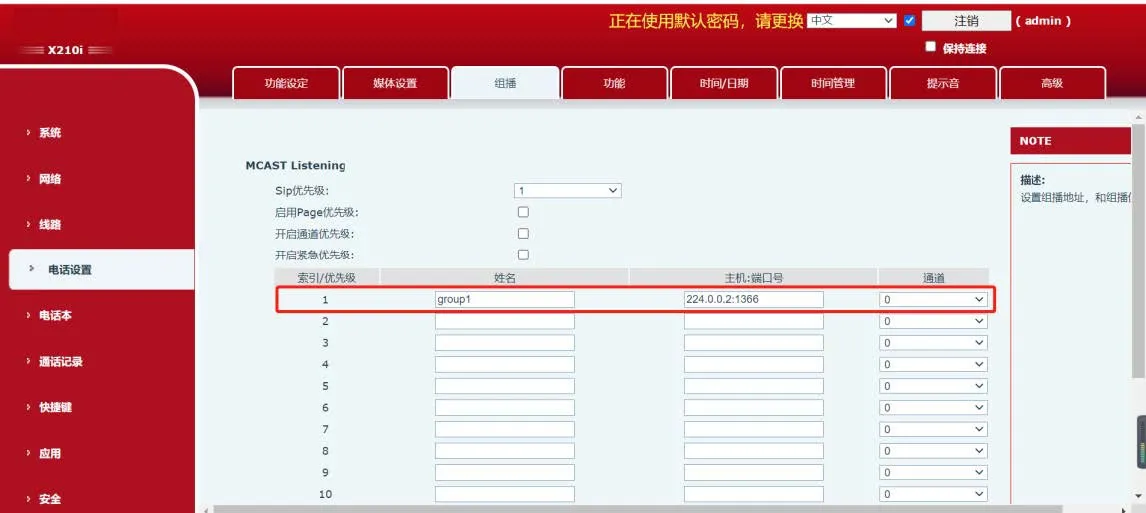

الشكل 3 رسم تخطيطي لتكوين الاستماع التلقائي
(3) بعد التكوين، سيقوم الجهاز بالرد تلقائيًا عند استقبال البث المتعدد وسيعرض واجهة المكالمة.
لا يجيب الجهاز تلقائيًا؛ يجب عليك الضغط على مفتاح الوظيفة لاستقبال البث المتعدد (باستخدام X210i كمثال).
(1) انتقل إلى الاختصارات -- إعدادات الاختصار، وقم بتكوينها كما هو موضح في الشكل 4:
① النوع: حدد استماع البث المتعدد (MCAST Listening);
② الاسم: تسمية بث متعدد مخصصة؛
③ القيمة: عنوان البث المتعدد:المنفذ (نفس جهاز الإرسال). مثال: 224.0.0.1:1366. للقناة: العنوان:المنفذ:القناة.

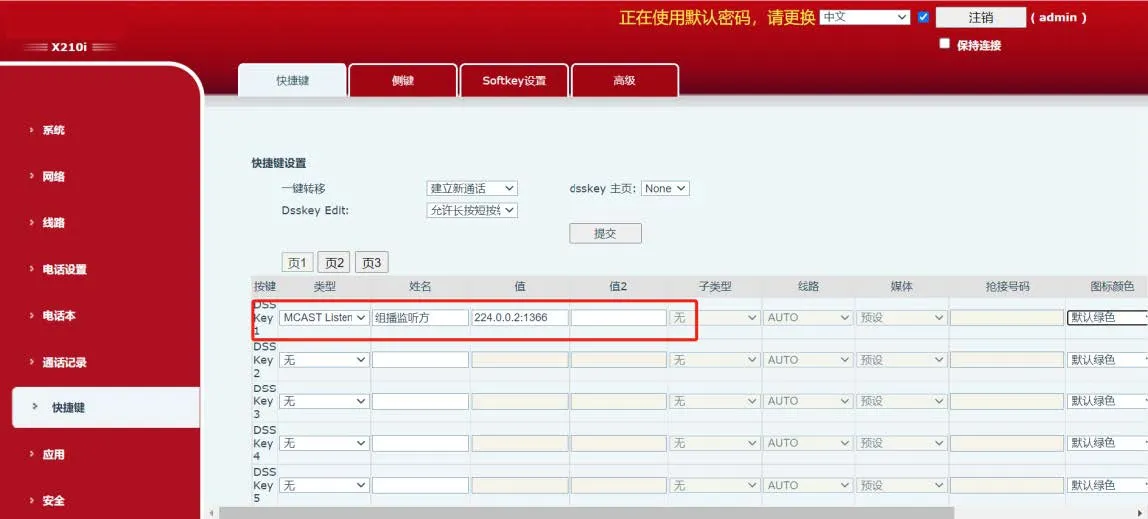

الشكل 4 رسم تخطيطي لتكوين الاستماع اليدوي
(2) بعد التكوين، عند إرسال البث المتعدد، يضيء مفتاح الجهاز باللون الأخضر. اضغط على المفتاح لاستقبال البث المتعدد (يتم تنشيط الواجهة، ويتحول لون المفتاح إلى الأحمر).
