مقدمة
نظرة عامة
يشرح هذا الدليل كيفية تكوين ميزات الأمان لمنتجات التحكم في الوصول والاتصال الداخلي لدينا.
النماذج المتوافقة
التحكم في الوصول، والاتصال الداخلي، وغيرها من الأجهزة الطرفية الخاصة بالصناعة.
المتطلبات الأساسية
① جهاز تحكم في الوصول واحد (يُستخدم Bi64 كمثال في هذا الدليل)، يعمل بمفتاح PoE أو مصدر طاقة DC.
② كمبيوتر تهيئة واحد متصل بنفس المحول، مع اتصال شبكي مؤكد بالوحدة الداخلية.
الإجراء
وصف الواجهة

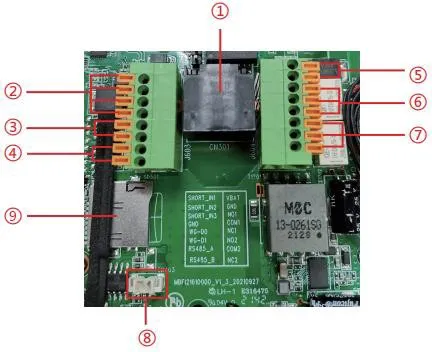

قم بإزالة الغطاء الخلفي للجهاز للوصول إلى طرفية التوصيل المستخدمة لإدخال الطاقة والتحكم في القفل الكهربائي والتوصيلات ذات الصلة، كما هو موضح أدناه:

|
رقم |
الوصف |
|
① |
منفذ Ethernet: RJ45 قياسي، 10/100 ميجابت في الثانية متكيف، يوصى باستخدام كابل Cat5 أو Cat5e. |
|
② |
ثلاثة منافذ كشف إدخال جافة (مقاطعة) للمفاتيح، وأجهزة استشعار الأشعة تحت الحمراء، ومستشعرات الباب، وأجهزة استشعار الاهتزاز، وأجهزة إدخال أخرى. |
|
③ |
واجهة Wiegand. يستخدم Wiegand In لقارئات البطاقات الخارجية، ويمكن لـ Wiegand Out الاتصال بوحدات التحكم في الوصول والأجهزة ذات الصلة. |
|
④ |
واجهة RS485. |
|
⑤ |
إدخال الطاقة: 12 فولت/1 أمبير، موجب على الطرف العلوي وسالب على الطرف السفلي. |
|
⑥، ⑦ |
منفذا تحكم إخراج جافين للأقفال الكهربائية وأجهزة الإنذار والمعدات الخاضعة للتحكم. |
|
⑧ |
واجهة Line Out لمعدات المساعدة على السمع. |
|
⑨ |
فتحة بطاقة TF، تدعم حتى 128 جيجابايت، تُستخدم لتخزين لقطات الشاشة والملفات الصوتية. |

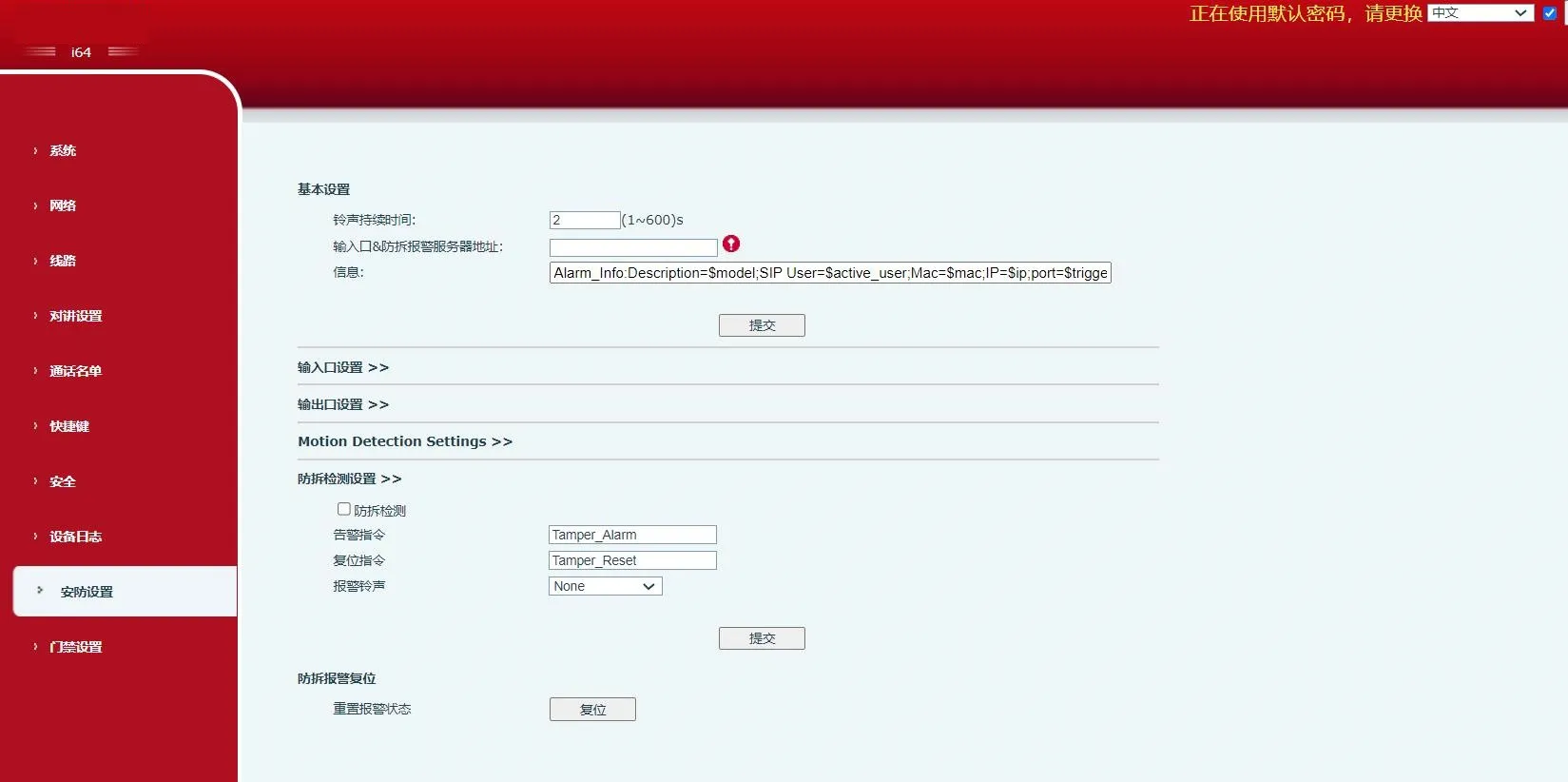

واجهة إعدادات أمان الويب



تكوين الإدخال والإخراج الجافين
1. منافذ الإدخال الجافة:
يمكن توصيل منافذ الإدخال بمستشعرات الباب، وأجهزة كشف الأشعة تحت الحمراء، وأجهزة استشعار الاهتزاز، أو أزرار الطوارئ لبدء إجراءات محددة مسبقًا.
1) الإبلاغ عن حدث للخادم عبر رسالة.
يمكن للمستخدم إرسال رسالة على غرار SMS من أي هاتف متوافق إلى الجهاز.
تنسيق الرسالة: ALERT=[message].
على سبيل المثال، مع التكوين الافتراضي، يمكنك إرسال ALERT=OUT1_SOS.
2) إجراءات الإدخال الجاف.
يمكن لجهاز خارجي متصل بمنفذ الإدخال بدء حدث في أحد الوضعين التاليين:
تشغيل بالمستوى العالي (تشغيل الدائرة المفتوحة)
تشغيل بالمستوى المنخفض (تشغيل الدائرة المغلقة)
2. منافذ الإخراج الجافة:
يمكن توصيل منافذ الإخراج بالأقفال الكهربائية، وأضواء التحذير، ومدخلات إنذار الكاميرا، والأجهزة المماثلة لبدء إجراءات محددة مسبقًا.
1) استلام رسائل التحكم في الإخراج من الخادم وتشغيل منفذ الإخراج وفقًا لذلك.
على صفحة الويب، قم بتمكين التشغيل عن بُعد عبر SMS. عندما يتلقى الجهاز رسالة بالتنسيق ALERT=[message]، سيتم بدء إجراء الإخراج.
2) ربط منفذ إخراج بمنفذ إدخال.
على صفحة الويب، قم بتمكين تشغيل الإدخال بحيث يمكن لإدخال منطقي محدد تنشيط الإخراج المقابل.
3) استقبال أوامر DTMF عن بُعد وتشغيل الإخراج بعد التحقق.
على صفحة الويب، قم بتمكين التشغيل عن بُعد لـ DTMF. في المثال الموضح، رمز التشغيل الافتراضي هو 1234. أثناء مكالمة بين الجهاز والهاتف، يؤدي إدخال 1234 إلى تغيير حالة منفذ الإخراج. اضغط على # بعد رمز DTMF لتشغيل الإخراج فورًا.
4) ربط الإخراج بحالات المكالمة.
بعد تحديد حالة مكالمة، يبدأ الجهاز الإنذار عند بدء تلك الحالة، ويتوقف عن الإنذار تلقائيًا عند انتهاء الحالة.
معلمات الأمان
| إعدادات الأمان |
| المعامل | الوصف |
| الإعدادات الأساسية |
|
مدة الرنين |
مدة نغمة رنين الإنذار. |
|
عنوان الخادم |
يقوم بتكوين عنوان خادم الاستجابة عن بُعد، بما في ذلك خادم الاستجابة عن بُعد وخادم تشغيل الإنذار. عند تشغيل منفذ إدخال، يرسل الجهاز رسالة إلى الخادم بتنسيق مشابه لـ: Alarm_Info:Description=i16SV;SIP User=;Mac=0c:38:3e:39:6a:b6;IP=172.16.7.189;port=Input |
|
الرسالة |
معلومات مخصصة تُلحق عند الرفع إلى الخادم. |

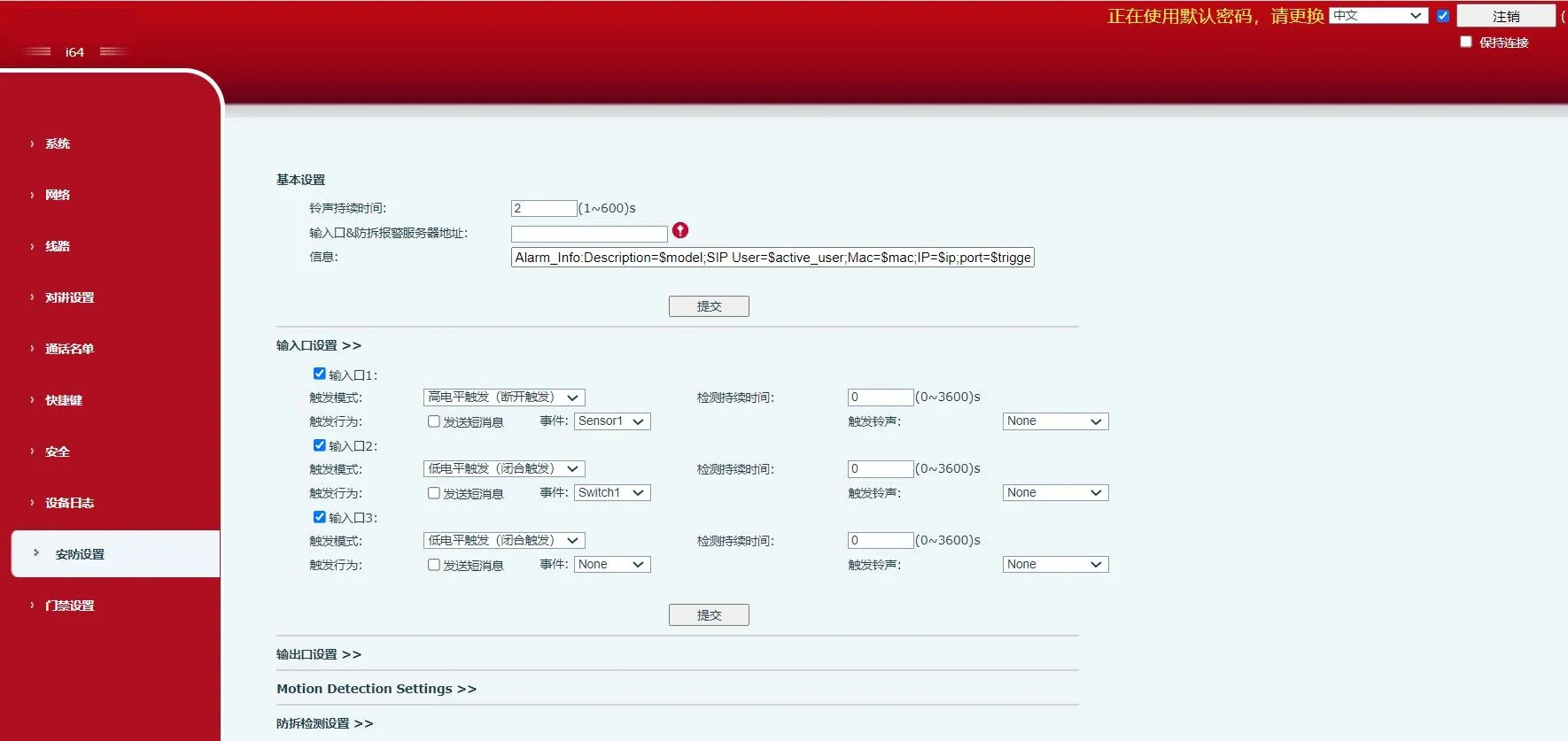

| إعدادات منفذ الإدخال |
|
|
منفذ الإدخال |
تمكين أو تعطيل منفذ الإدخال. |
|
وضع التشغيل |
عند تحديد تشغيل المستوى المنخفض (تشغيل مغلق)، يكتشف الجهاز حالة مستوى منخفض مغلقة على منفذ الإدخال. |
|
عند تحديد تشغيل المستوى العالي (تشغيل مفتوح)، يكتشف الجهاز حالة مستوى عالٍ مفتوحة على منفذ الإدخال. |
|
مدة الكشف |
يحدد المدة التي يجب أن تستمر فيها حالة التشغيل قبل اعتبارها صالحة. |
إجراء التشغيل:
إرسال رسالة |
تمكين أو تعطيل الإبلاغ بالرسائل من منفذ الإدخال إلى الخادم. |
|
الحدث |
يحدد الحدث المرتبط بتشغيل الإدخال، مثل مستشعر الباب أو المفتاح أو مفتاح DSS. |
|
نغمة رنين التشغيل |
يدعم اختيار نغمة الرنين. |

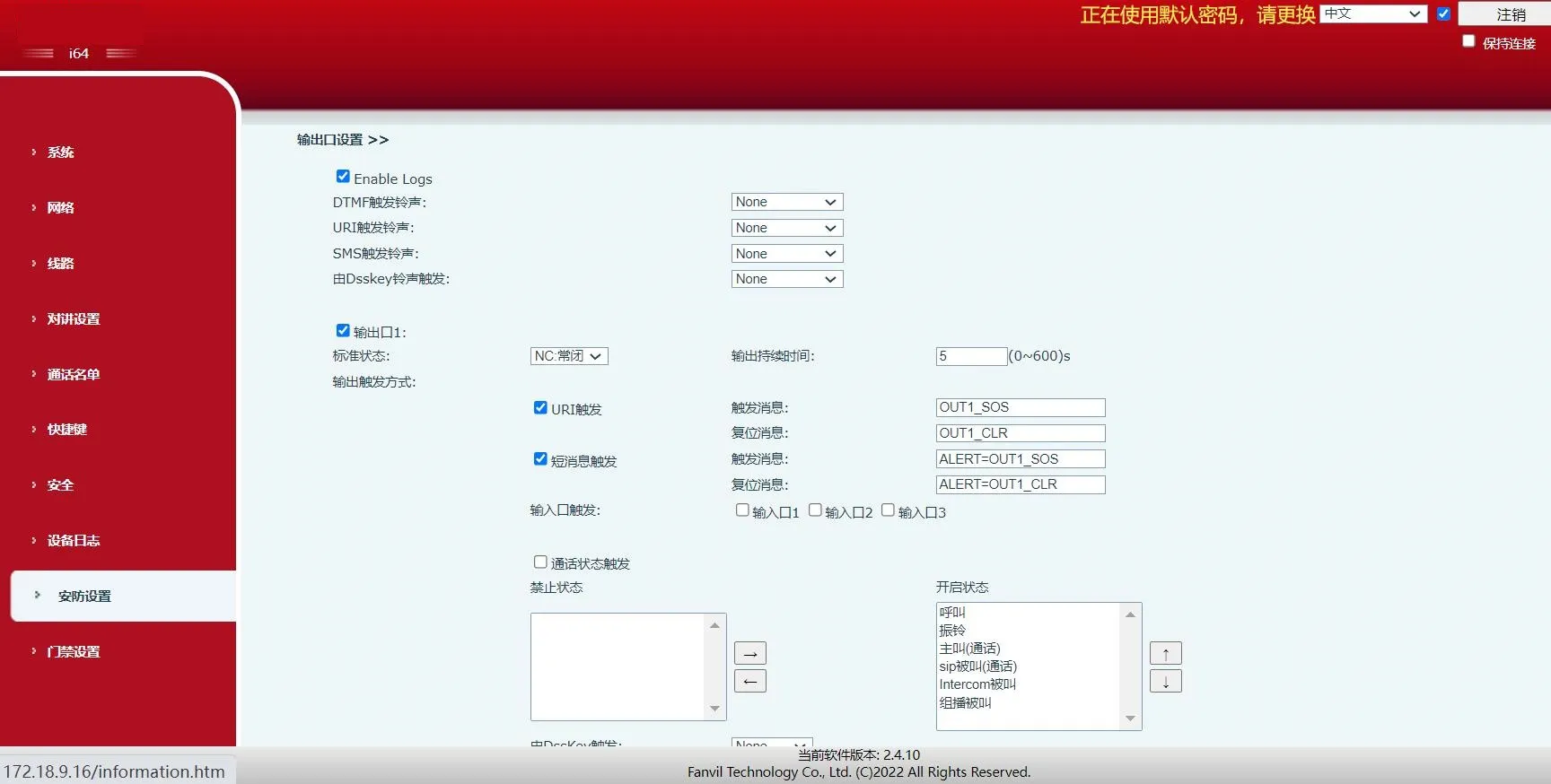

| إعدادات منفذ الإخراج |
|
تمكين السجلات |
تمكين أو تعطيل تسجيل السجلات. |
|
نغمة رنين تشغيل DTMF |
يدعم اختيار نغمة الرنين. |
|
نغمة رنين تشغيل URI |
يدعم اختيار نغمة الرنين. |
|
نغمة رنين تشغيل SMS |
يدعم اختيار نغمة الرنين. |
|
نغمة رنين تشغيل مفتاح DSS |
يدعم اختيار نغمة الرنين. |
|
منفذ الإخراج |
تمكين أو تعطيل منفذ الإخراج. |
|
الحالة الافتراضية |
عند تحديد المستوى المنخفض (NO: مفتوح)، يفتح منفذ NO عند استيفاء شرط التشغيل. |
|
عند تحديد المستوى العالي (NC: مغلق)، يغلق منفذ NC عند استيفاء شرط التشغيل. |
|
مدة الإخراج |
مدة تغيير حالة الإخراج. القيمة الافتراضية هي 5 ثوانٍ. |
|
تشغيل منفذ الإدخال |
عندما يستوفي منفذ الإدخال المحدد شرط التشغيل، يتم تنشيط منفذ الإخراج للمدة المحددة بواسطة مدة الإخراج. |
|
تشغيل DTMF |
يتلقى رمز DTMF من جهاز بعيد ويقوم بتشغيل منفذ الإخراج المقابل إذا كان الرمز صحيحًا. |
|
رمز تشغيل DTMF |
أثناء المكالمة، يستقبل الطرف رمز DTMF من الجهاز البعيد. إذا كان الرمز صحيحًا، يتم تشغيل منفذ الإخراج المقابل. القيمة الافتراضية هي 1234. |
|
رمز إعادة تعيين DTMF |
أثناء المكالمة، يستقبل الطرف رمز DTMF من الجهاز البعيد. إذا كان الرمز صحيحًا، يتم إعادة تعيين منفذ الإخراج المقابل. القيمة الافتراضية هي 4321. |
|
وضع إعادة التعيين |
بالمدة |
يتم التحكم في تغيير حالة الإخراج بواسطة مدة الإخراج. |
|
بحالة المكالمة |
يتم التحكم في الإخراج بواسطة حالة المكالمة ويعود إلى حالته الافتراضية عند انتهاء حالة المكالمة. |
|
تشغيل URI |
تمكين أو تعطيل التشغيل المستند إلى URI.
إذا تم إرسال أمر صالح من جهاز بعيد أو خادم، فسيتم تشغيل أو إعادة تعيين منفذ الإخراج المقابل. |
|
رسالة التشغيل |
الرسالة التي يتم إرسالها بعد تشغيل منفذ الإخراج. |
|
رسالة إعادة التعيين |
الرسالة التي يتم إرسالها بعد إعادة تعيين منفذ الإخراج. |
|
تشغيل SMS |
تمكين أو تعطيل التشغيل المستند إلى SMS.
إذا أرسل جهاز بعيد أو خادم ALERT=[command] وكان الأمر صحيحًا، فسيتم تشغيل أو إعادة تعيين منفذ الإخراج المقابل. |
|
رسالة التشغيل |
الرسالة التي يتم إرسالها بعد تشغيل منفذ الإخراج. |
|
رسالة إعادة التعيين |
الرسالة التي يتم إرسالها بعد إعادة تعيين منفذ الإخراج. |
|
تشغيل منفذ الإدخال |
يحدد منفذ الإدخال الذي يمكن استخدامه لتشغيل منفذ الإخراج الحالي. |
|
تشغيل حالة المكالمة |
يحدد سلوك الإخراج المستمر بناءً على حالة المكالمة. تتضمن أمثلة شروط التشغيل:
1. التحدث
2. الرنين
3. الاتصال |
|
تشغيل مفتاح DSS |
يستخدم مفتاح DSS لتشغيل الإخراج. |
|
إنهاء المكالمة بعد التشغيل |
يقوم بتشغيل الإخراج بعد انتهاء المكالمة. |
|
تأخير إنهاء المكالمة |
التأخير قبل تنشيط تشغيل إنهاء المكالمة. القيمة الافتراضية هي 5 ثوانٍ. |
| إعدادات كشف الحركة |
|
إنذار كشف الحركة |
تمكين أو تعطيل كشف الحركة. |
|
مدة التشغيل |
يحدد وقت تأخير التشغيل. القيمة الافتراضية هي 3 ثوانٍ، مع نطاق من 0 إلى 3600 ثانية. |
|
نغمة رنين التشغيل |
يدعم اختيار نغمة الرنين. |
إجراء التشغيل:
إرسال رسالة |
تمكين أو تعطيل إرسال رسالة إلى الخادم عند تشغيل إنذار كشف الحركة. |
|
مفتاح الوظيفة |
عند تعيينه كـ dsskey1 أو dsskey2، يؤدي الضغط على مفتاح DSS إلى بدء مكالمة. القيمة الافتراضية هي none. |
| إعدادات كشف العبث |
|
كشف العبث |
تمكين أو تعطيل كشف العبث. إذا تمت إزالة الطرف بالقوة، يتم تشغيل إنذار العبث وتستمر نغمة الإنذار المهيأة في اللعب. |
|
أمر الإنذار |
عند تشغيل الإنذار، يرسل الطرف أمر الإنذار المهيأ إلى الخادم. |
|
أمر إعادة التعيين |
لإيقاف نغمة الإنذار، يمكن لجهاز بعيد إرسال رسالة إلى الطرف. إذا كان محتوى الرسالة يطابق القيمة المهيأة في أمر إعادة التعيين، سيتوقف الطرف عن تشغيل نغمة الإنذار. |
|
نغمة الإنذار |
يحدد نغمة الرنين المستخدمة للإنذار. |
| إعادة تعيين إنذار العبث |
|
إعادة تعيين حالة الإنذار |
يوقف تشغيل الإنذار ويمسح حالة الإنذار النشطة. |
