TR-069 هو بروتوكول إدارة CPE لشبكة WAN تم تطويره بواسطة DSL Forum. يحدد إطارًا آمنًا لخادم التكوين التلقائي (ACS) لتكوين أجهزة CPE وإدارتها مركزيًا بشكل تلقائي.
الشكل 1-1 رسم تخطيطي لـ TR-069
تنطبق هذه الوثيقة على أجهزة التحكم في الوصول وأجهزة الهاتف.
هذه الوثيقة موجهة لمهندسي التطوير والاختبار الذين يحتاجون إلى فهم تكوين TR-069، وطرق RPC، وامتدادات TR-111 ونماذج المعاملات.
ACS خادم التكوين التلقائي
CPE معدات مقر العميل

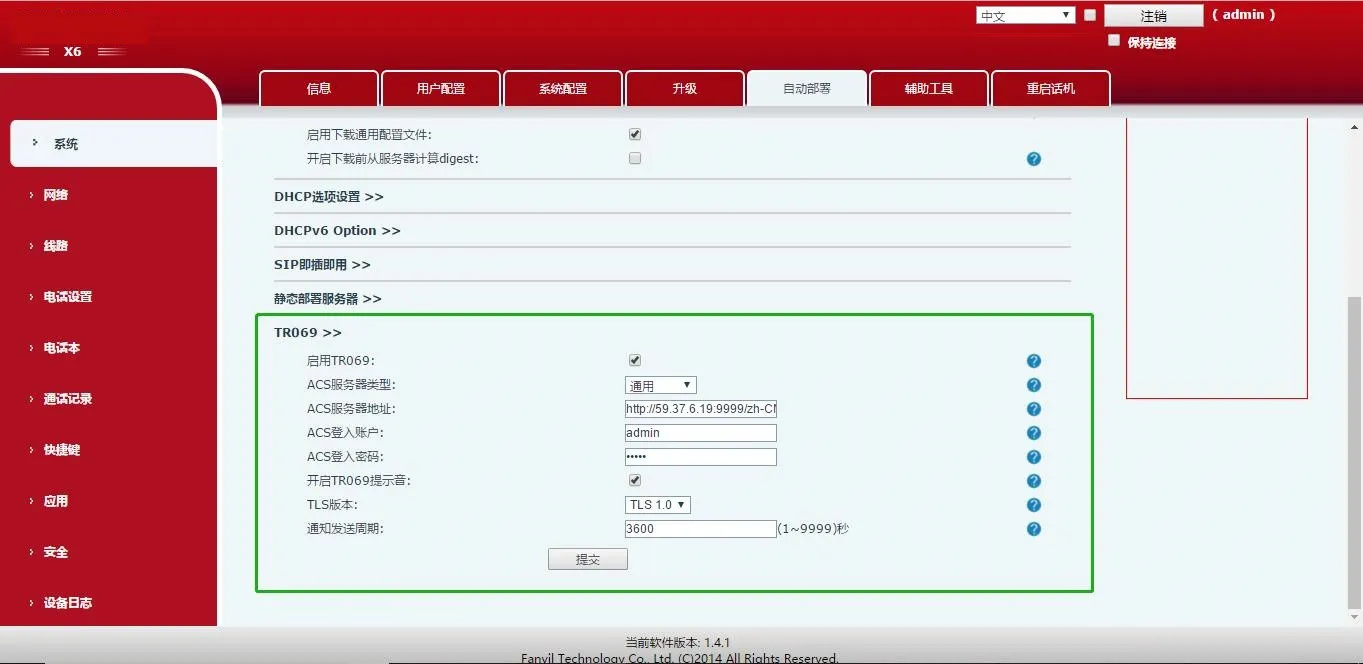

TR-069 معطل افتراضيًا. قم بتسجيل الدخول إلى صفحة الويب كمسؤول، وافتح النظام ← التزويد التلقائي ← TR069، وقم بتكوين المعاملات في المنطقة المقابلة.
الشكل 2-1
| الاسم | الوصف |
| تمكين TR069 | حالة التمكين |
| نوع خادم ACS | عنصر تكوين |
| عنوان خادم ACS | عنوان الخادم أو URL |
| حساب تسجيل الدخول إلى ACS | اسم المستخدم |
| كلمة مرور تسجيل الدخول إلى ACS | كلمة المرور |
| عنوان خادم STUN | معامل متعلق بـ STUN |
| تمكين STUN | حالة التمكين |
توفر طرق RPC اتصالاً ثنائي الاتجاه بين CPE و ACS. يمكن لـ ACS الحصول على معاملات الجهاز وتعيينها ومراقبتها وصيانتها من خلال RPC.
| RPC | وصف العقدة |
| GetRPCMethods | وصف وظيفة RPC |
| SetParameterValues | وصف وظيفة RPC |
| GetParameterValues | وصف وظيفة RPC |
| GetParameterNames | وصف وظيفة RPC |
| GetParameterAttributes | وصف وظيفة RPC |
| SetParameterAttributes | وصف وظيفة RPC |
| Download | وصف وظيفة RPC |
| FactoryReset | وصف وظيفة RPC |
| Reboot | وصف وظيفة RPC |
يوسع TR-111 عائلة TR-069 بآليات ارتباط جهاز-بوابة وطلب اتصال NAT، مما يساعد ACS على إدارة أجهزة جانب LAN.
يدعم TR-111 ارتباط البوابة بحيث يمكن لـ ACS تحديد البوابة التي يستخدمها جهاز جانب LAN.
يدعم TR-111 طلبات الاتصال المستندة إلى UDP/STUN لأجهزة CPE الموجودة خلف بوابات NAT.
تتضمن البنية نماذج بيانات جهاز بوابة الإنترنت وجهاز LAN. تستخدم أسماء المعاملات تسلسلاً هرمياً شجرياً بنقاط وتستند أنواع المعاملات إلى أنواع بيانات SOAP.
جهاز بوابة الإنترنت
جهاز LAN
تستخدم أسماء المعاملات تسلسلاً هرمياً شجرياً بنقاط.
تستند أنواع المعاملات إلى أنواع بيانات SOAP.
| اسم العقدة | النوع | وصف العقدة | |
| InternetGatewayDevice.DeviceInfo. | كائن | معلومات الجهاز | |
| InternetGatewayDevice.DeviceInfo.Manufacturer | سلسلة نصية | الشركة المصنعة للجهاز | |
| InternetGatewayDevice.DeviceInfo.ManufacturerOUI | سلسلة نصية | الشركة المصنعة للجهاز | |
| InternetGatewayDevice.DeviceInfo.ModelName | سلسلة نصية | طراز المنتج | |
| InternetGatewayDevice.DeviceInfo.Description | سلسلة نصية | معلومات الجهاز | |
| InternetGatewayDevice.DeviceInfo.ProductClass | سلسلة نصية | طراز المنتج | |
| InternetGatewayDevice.DeviceInfo.SerialNumber | سلسلة نصية | معلومات الجهاز | |
| InternetGatewayDevice.DeviceInfo.SoftwareVersion | سلسلة نصية | معلومات الإصدار | |
| InternetGatewayDevice.DeviceInfo.HardwareVersion | سلسلة نصية | معلومات الإصدار | |
| InternetGatewayDevice.DeviceInfo.SpecVersion | سلسلة نصية | معلومات الإصدار | |
| InternetGatewayDevice.DeviceInfo.ProvisioningCode | سلسلة نصية | عنصر تكوين | |
| InternetGatewayDevice.DeviceInfo.UpTime | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.DeviceInfo.DeviceLog | سلسلة نصية | معلومات الجهاز | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}. | كائن | عنصر تكوين | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Name | سلسلة نصية | عنصر تكوين | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Version | سلسلة نصية | معلومات الإصدار | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Date | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Description | سلسلة نصية | عنصر تكوين | |
| InternetGatewayDevice.ManagementServer. | كائن | معلومات الجهاز | |
| InternetGatewayDevice.ManagementServer.URL | سلسلة نصية | عنوان الخادم أو URL | |
| InternetGatewayDevice.ManagementServer.Username | سلسلة نصية | اسم المستخدم | |
| InternetGatewayDevice.ManagementServer.Password | سلسلة نصية | كلمة المرور | |
| InternetGatewayDevice.ManagementServer.PeriodicInformEnable | سلسلة نصية | حالة التمكين | |
| InternetGatewayDevice.ManagementServer.PeriodicInformInterval | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.ManagementServer.PeriodicInformTime | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.ManagementServer.ParameterKey | سلسلة نصية | عنصر تكوين | |
| InternetGatewayDevice.ManagementServer.ConnectionRequestURL | سلسلة نصية | عنوان الخادم أو URL | |
| InternetGatewayDevice.ManagementServer.ConnectionRequestUsername | سلسلة نصية | اسم المستخدم | |
| InternetGatewayDevice.ManagementServer.ConnectionRequestPassword | سلسلة نصية | كلمة المرور | |
| InternetGatewayDevice.ManagementServer.UDPConnectionRequestAddress | سلسلة نصية | عنوان الخادم أو URL | |
| InternetGatewayDevice.ManagementServer.UDPConnectionRequestAddressNotificationLimit | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.ManagementServer.STUNEnable | سلسلة نصية | معامل متعلق بـ STUN | |
| InternetGatewayDevice.ManagementServer.STUNServerAddress | سلسلة نصية | معامل متعلق بـ STUN | |
| InternetGatewayDevice.ManagementServer.STUNServerPort | سلسلة نصية | معامل متعلق بـ STUN | |
| InternetGatewayDevice.ManagementServer.STUNUsername | سلسلة نصية | اسم المستخدم | |
| InternetGatewayDevice.ManagementServer.STUNPassword | سلسلة نصية | كلمة المرور | |
| InternetGatewayDevice.ManagementServer.STUNMaximumKeepAlivePeriod | سلسلة نصية | معامل متعلق بـ STUN | |
| InternetGatewayDevice.ManagementServer.STUNMinimumKeepAlivePeriod | سلسلة نصية | معامل متعلق بـ STUN | |
| InternetGatewayDevice.ManagementServer.NATDetected | سلسلة نصية | معامل متعلق بـ STUN | |
| InternetGatewayDevice.ManagementServer.KickURL | سلسلة نصية | عنوان الخادم أو URL | |
| InternetGatewayDevice.ManagementServer.UpgradesManaged | سلسلة نصية | حالة التمكين | |
| InternetGatewayDevice.Time. | كائن | معامل الوقت | |
| InternetGatewayDevice.Time.Enable | منطقي | حالة التمكين | |
| InternetGatewayDevice.Time.NTPServer1 | سلسلة نصية | ||
| عنوان الخادم أو URL | |||
| InternetGatewayDevice.Time.NTPServer2 | سلسلة نصية | عنوان الخادم أو URL | |
| InternetGatewayDevice.Time.CurrentLocalTime | dateTime | معامل الوقت | |
| InternetGatewayDevice.Time.LocalTimeZone | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.Time.LocalTimeZoneName | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.Layer3Forwarding. | كائن | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.ForwardNumberOfEntries | غير موقع | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}. | كائن | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Enable | سلسلة نصية | حالة التمكين | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Status | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Type | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.DestIPAddress | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.DestSubnetMask | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.SourceIPAddress | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.SourceSubnetMask | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.GatewayIPAddress | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.Interface | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.ForwardingMetric | سلسلة نصية | معامل التوجيه أو الإعادة | |
| InternetGatewayDevice.UserInterface. | كائن | معلومات واجهة المستخدم | |
| InternetGatewayDevice.UserInterface.UpgradeAvailable | سلسلة نصية | معلومات واجهة المستخدم | |
| InternetGatewayDevice.UserInterface.CurrentLanguage | سلسلة نصية | معلومات واجهة المستخدم | |
| InternetGatewayDevice.Services.VoiceService.{i}. | كائن | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceServiceNumberOfEntries | unsignedInt | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfileNumberOfEntries | unsignedInt | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities. | كائن | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxProfileCount | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxLineCount | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxSessionCount | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SignalingProtocols | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.FaxT38 | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.FaxPassThrough | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.ModemPassThrough | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.ToneGeneration | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.RingGeneration | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.VoiceLineTests | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP. | كائن | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Role | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Extensions | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Transports | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.URISchemes | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.EventSubscription | منطقي | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.ResponseMap | منطقي | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSAuthenticationProtocols | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSAuthenticationKeySize | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSEncryptionProtocols | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323. | كائن | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323.FastStart | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323.H235AuthenticationMethods | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs | كائن | ||
| إمكانية VoIP أو معامل الخط | |||
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.EntryId | unsignedInt | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.Codec | |||
| سلسلة نصية | إمكانية VoIP أو معامل الخط | ||
| InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.BitRate | unsignedInt | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}. | كائن | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Reset | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.NumberOfLines | unsignedInt | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Name | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SignalingProtocol | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.MaxSessions | unsignedInt | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.DTMFMethod | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.STUNEnable | منطقي | معامل متعلق بـ STUN | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.STUNServer | سلسلة نصية | معامل متعلق بـ STUN | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP. | كائن | معامل متعلق بـ RTP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.LocalPortMin | unsignedInt | معامل متعلق بـ RTP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.LocalPortMax | unsignedInt | معامل متعلق بـ RTP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.DSCPMark | سلسلة نصية | معامل متعلق بـ RTP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.TelephoneEventPayloadType | سلسلة نصية | معامل متعلق بـ RTP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. | كائن | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.Enable | منطقي | حالة التمكين | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.DirectoryNumber | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.Status | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallState | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.RingMuteStatus | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.RingVolumeStatus | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.SIP. | كائن | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.SIP.AuthUserName | سلسلة نصية | اسم المستخدم | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.SIP.AuthPassword | سلسلة نصية | كلمة المرور | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures. | كائن | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallWaitingEnable | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardUnconditionalEnable | |||
| منطقي | إمكانية VoIP أو معامل الخط | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardUnconditionalNumber | |||
| سلسلة نصية | إمكانية VoIP أو معامل الخط | ||
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardOnBusyEnable | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardOnBusyNumber | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardOnNoAnswerEnable | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallForwardOnNoAnswerNumber | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.CallTransferEnable | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.MWIEnable | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.MessageWaiting | سلسلة نصية | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.AnonymousCallEnable | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}.CallingFeatures.DoNotDisturbEnable | منطقي | إمكانية VoIP أو معامل الخط | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP. | كائن | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.ProxyServer | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.ProxyServerPort | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.ProxyServerTransport | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegistrarServer | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegistrarServerPort | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegistrarServerTransport | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.UserAgentDomain | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.UserAgentPort | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.UserAgentTransport | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Organization | سلسلة نصية | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegisterRetryInterval | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.RegisterExpires | سلسلة نصية | معامل الوقت | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.DSCPMark | unsignedInt | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.VLANIDMark | int | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.EthernetPriorityMark | int | معامل متعلق بـ SIP | |
| InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.X_ATP_OptionTime. | كائن | معامل الوقت | |
| InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.6.SIP.X_ATP_OptionTime.IntervalTime | tUnsigned | معامل الوقت | |
| InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.6.SIP.X_ATP_OptionTime.OptionsType | unsignedInt | معامل متعلق بـ SIP |
