يوضح هذا الدليل كيفية استخدام هواتف SIP لحقل Alert-Info لتمييز نوع المكالمة الواردة، وتعيين نغمات مختلفة، وضبط قيم Bellcore-drX أو القيم المخصصة، واختبار الميزة على هواتف X وAndroid.
يحمل حقل alert-info في بروتوكول SIP معلومات نوع المكالمة. ومن خلال هذه المعلومات يستطيع الهاتف التعرف على فئة المكالمة الواردة وتشغيل نغمة مختلفة لكل نوع.
حقل Alert-info مدعوم. تدعم منتجاتنا حاليًا صيغتين شائعتين من Alert-info، ومن بينها نوع النغمة المخصصة، وهو feature تمت إضافته في الربع الأول. يمكن الاطلاع على التفاصيل في الوصف التالي. ولا يتم دعم وظيفة تنزيل ملف wav من عنوان URL وتشغيله بشكل ديناميكي.
هذه الصيغة مدعومة بالفعل في الإصدارات الحالية، ويكفي أن يرسل PBX قيمة alert-info المقابلة.
عندما تحتوي رسالة SIP Invite على حقل Alert-Info وتكون القيمة Bellcore-dr1، فهذا يعني أن الهاتف يحتاج إلى تشغيل النغمة الداخلية الأولى أثناء الرنين. وإذا كانت القيمة Bellcore-dr2، فهذا يعني تشغيل النغمة الثانية. أما الشكل 2-1 فيوضح حالة تشغيل النغمة الثالثة.

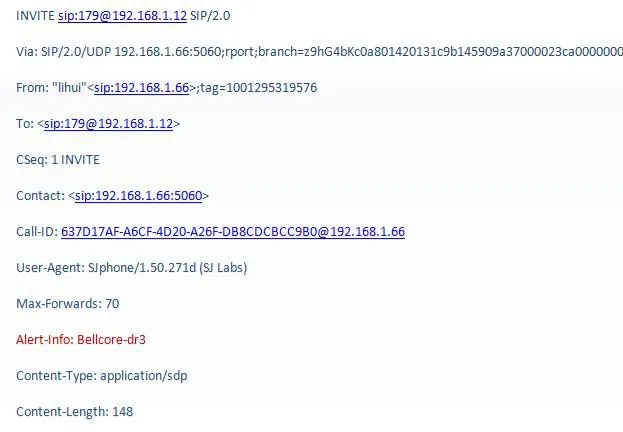

الشكل 2-1 حقل مرجعي في رسالة SIP
ملاحظة: صيغة Bellcore-drX، حيث تكون قيمة x من 1 إلى 5.
على الرغم من أن صيغة Bellcore-drX يمكنها تحقيق الرنين المميز، فإنها ليست مرنة بما يكفي، كما أن المستخدم لا يستطيع اختيار النغمة، لأن الإعداد يتم بشكل موحد بواسطة مسؤول PBX. بالمقارنة، يكون نوع النغمة المخصصة أكثر مرونة. فحقل alert-info الذي يرسله الخادم لا يحمل معلومات نوع المكالمة فقط، بل إن النظام لا يربط هذه المعلومات بنوع نغمة ثابت، ويمكن للمستخدم اختيار نوع النغمة بنفسه.

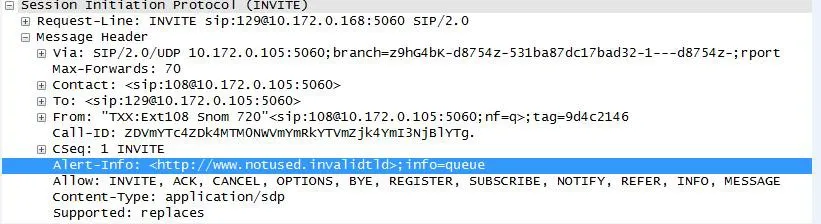

كما هو موضح في الشكل 2-2، عندما تكون قيمة alert-info المرسلة من الخادم هي queue، يستطيع المستخدم ضبط نوع النغمة بنفسه من واجهة التكوين.
الشكل 2-2

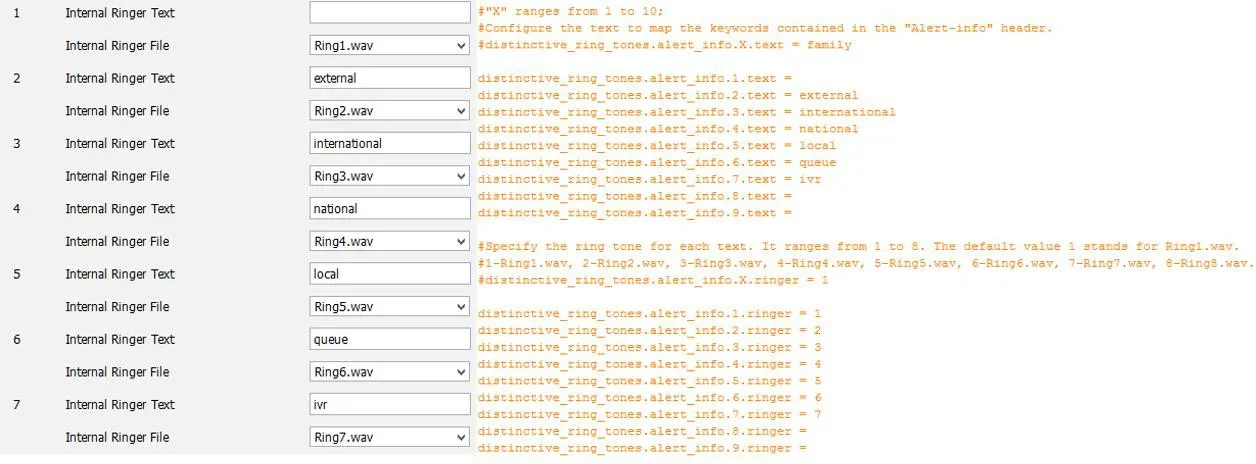

في واجهة التكوين الموضحة في الشكل 2-3، يمكن للمستخدم معرفة نوع النغمة المقابل للقيمة queue.
الشكل 2-3
1. أن يعمل الهاتف بشكل طبيعي.
2. أن يستطيع الهاتف تسجيل الدخول إلى صفحة web.
3. توفر أداة التقاط الحزم.
4. مسار السكربت: 172.16.1.9\test_group\using document\SIPP
1. سجّل الدخول إلى صفحة WEB الخاصة بهاتف الاختبار عبر http://xxx.xxx.xxx.xxx/. بالنسبة إلى X3/4 انتقل إلى phone settings->audio، وبالنسبة إلى هواتف X5/6 انتقل إلى phone settings->Media Settings لضبط خاصية Alert-info وتحديد نوع النغمة. تكون قيمة value في Alert-info بالتسلسل music1-music10، ويمكن أيضًا أن تكون رقمًا.

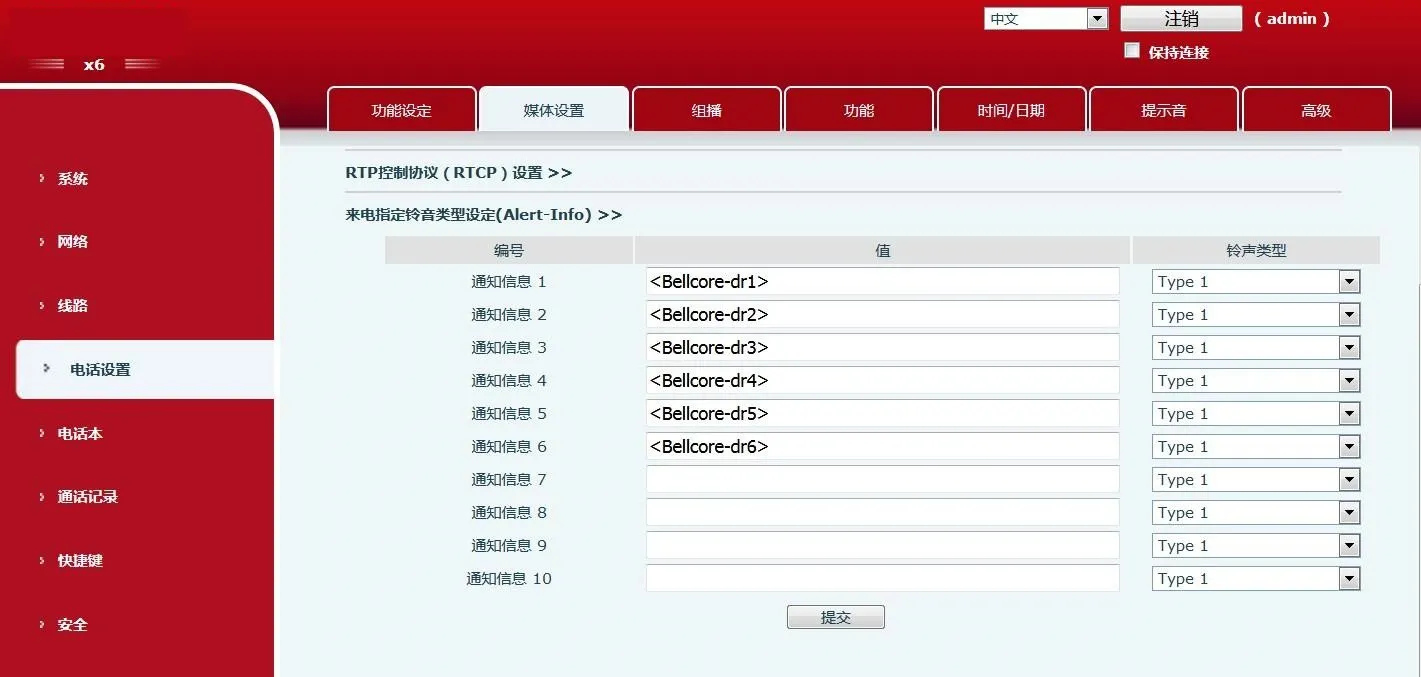

واجهة تكوين هاتف X6

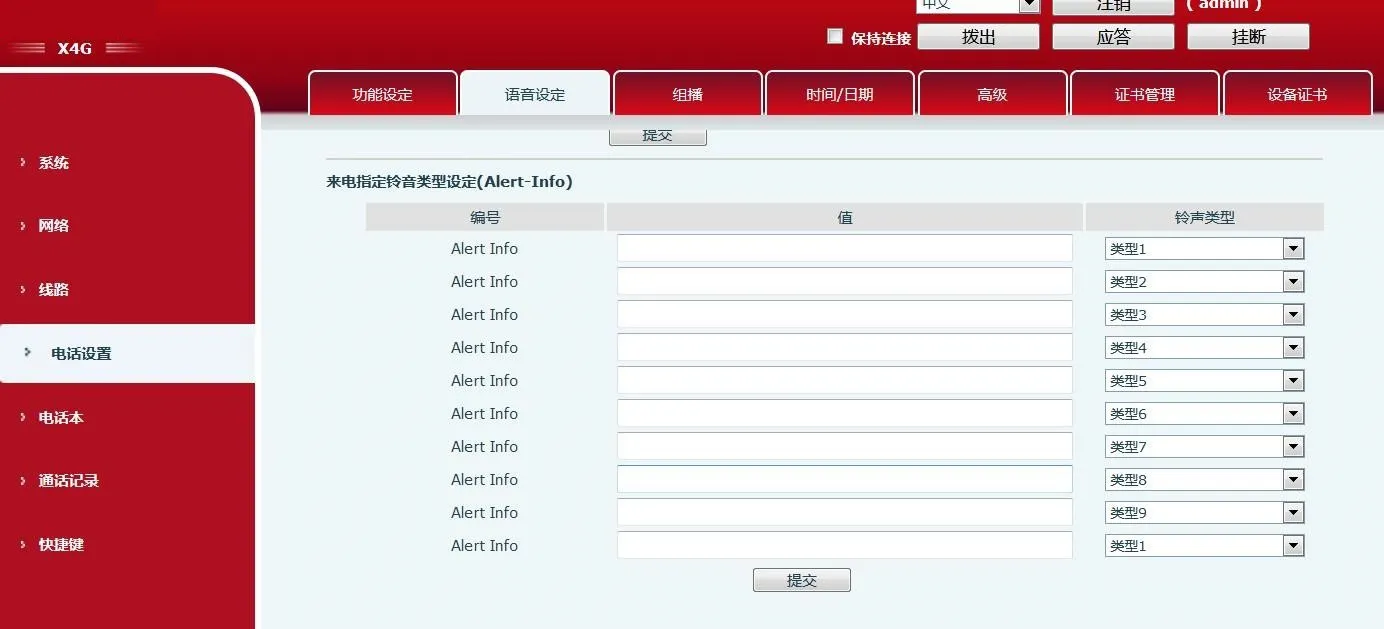

واجهة تكوين هاتف X4G
2. استخدم محاكاة SIPP. الأمر: نفّذ sipp -sf uac_invite_alert_info.xml -i pc phone -m 1 -l 1 لإنشاء مكالمة واردة والتقاط الحزم.
ملاحظة: يجب أن تكون قيمة info في السكربت متطابقة مع قيمة value المضبوطة في صفحة web.
3. استبدل Alert-Info:music1;info=[field1] في السكربت بـ Alert-Info:http://127.0.0.1/Bellcore-dr1.
4. اضبط قيمة Alert-info في صفحة web على bellcore-drX(X=1-5)، ثم شغّل السكربت.
1. من شاشة LCD في هاتف الاختبار، ادخل من setting إلى phone settings->Tone، واضبط خاصية Alert-info وحدد نوع النغمة. تكون النغمة من نغمات نظام Android، وتكون قيمة value في Alert-info بالتسلسل music1-music10، ويمكن أيضًا أن تكون رقمًا.

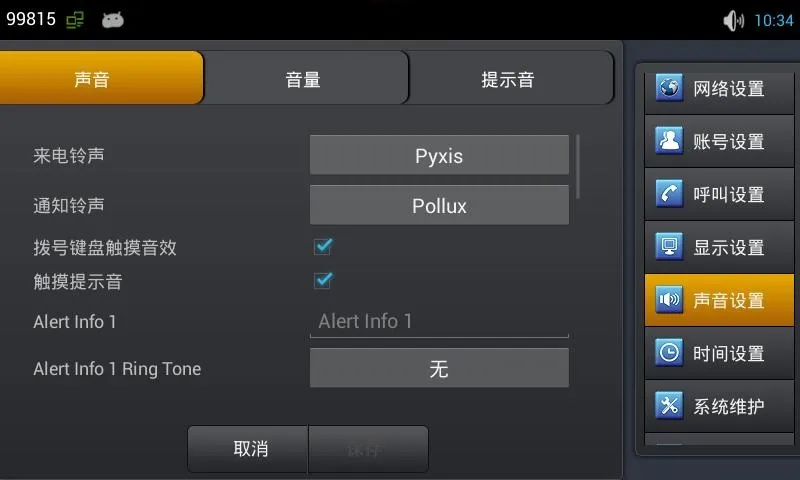

واجهة تكوين هاتف C400

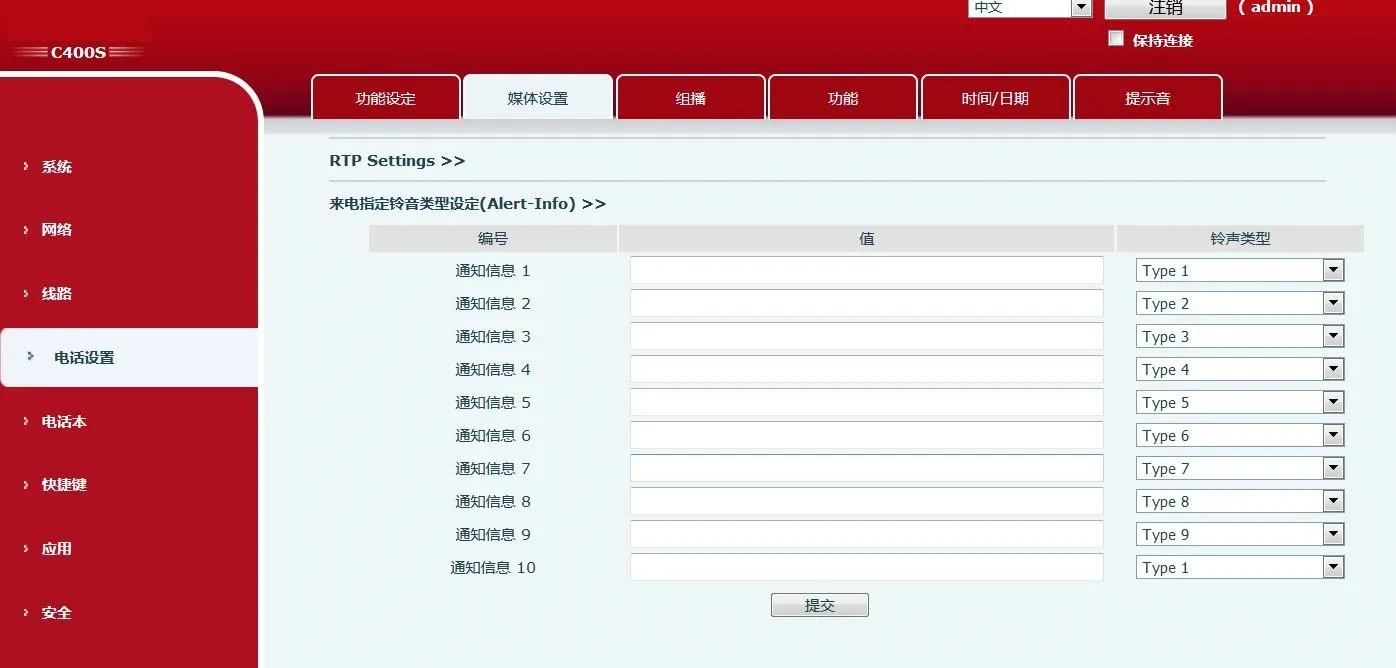

واجهة تكوين هاتف C400S
ملاحظة: يستخدم C400S صفحة الويب الخاصة بالمنصة مثل X6.
2. استخدم محاكاة SIPP. الأمر: نفّذ sipp -sf uac_invite_alert_info.xml -i pc phone -m 1 -l 1 لإنشاء مكالمة واردة والتقاط الحزم.
ملاحظة: يجب أن تكون قيمة info في السكربت متطابقة مع قيمة value المضبوطة على LCD.
3. استبدل Alert-Info:music1;info=[field1] في السكربت بـ Alert-Info:http://127.0.0.1/Bellcore-dr1.
4. اضبط قيمة Alert-info على LCD إلى bellcore-drX(X=1-5)، ثم شغّل السكربت.
