لا تلغي مناولة البضائع الآلية الحاجة إلى الاتصال الصوتي. لا يزال أطقم السفن، ومشغلو المعدات، وفرق الأمن، وطواقم الصيانة يعتمدون على اتصالات VHF البحرية أو قنوات الراديو ثنائية الاتجاه الأخرى عندما يجب تنسيق العمل فوراً. تظهر المشكلة عندما يتم نقل مركز التحكم بعيداً عن الواجهة البحرية: يمكن للمشغلين رؤية المحطة عبر الكاميرات وبرامج الإدارة، ولكن قد لا يصل جهاز راديو محمول في غرفة التحكم إلى الأشخاص الذين ينفذون العمل.

تسد بوابة الراديو عبر IP هذه الفجوة دون مطالبة الميناء باستبدال شبكة الراديو القائمة. يتم تثبيت البوابة بجانب معدات الراديو في المحطة، وتنقل الصوت والتحكم في الضغط للتحدث (PTT) عبر شبكة IP الخاصة بالميناء. يمكن للموزع البعيد بعد ذلك التواصل مع أجهزة الراديو الميدانية من نفس وحدة التحكم المستخدمة في الاتصال الداخلي، والإعلان العام، والمكالمات التشغيلية.

لا يقتصر الطلب على المكالمات الروتينية بين السفينة والشاطئ. قد يحتاج المشغل البعيد إلى تنسيق تغيير رسو السفينة، أو التأكد من خلو مسار الرافعة، أو الاتصال بفريق صيانة بجوار المعدات الآلية، أو تمرير تعليمات تشغيلية أثناء ضعف الرؤية. هذه المكالمات عادة ما تكون قصيرة، لكنها حساسة للوقت وتشمل أشخاصاً يستخدمون أجهزة اتصال مختلفة. لذلك يجب أن يحافظ الحل على فورية الراديو مع جعل القناة متاحة داخل بيئة التوزيع الأوسع للميناء.

لماذا ينهار الاتصال اللاسلكي المباشر

تعمل وصلة الراديو التقليدية بين جهازين محمولين بشكل أفضل عندما يكون الموزع ضمن منطقة التغطية المصممة. في ميناء آلي أو يُدار عن بُعد، قد تكون غرفة التحكم موجودة في مجمع مكاتب، أو مركز عمليات، أو موقع آمن آخر بعيد عن الرصيف. المسافة، وأكوام الحاويات، والرافعات، والمباني، والتضاريس المحلية يمكن أن تجعل التغطية اللاسلكية المباشرة غير موثوقة أو مستحيلة.

إن إرسال موظفي التوزيع مرة أخرى إلى الواجهة البحرية لمجرد استخدام الراديو يقوض الغرض من العمليات عن بُعد. كما أنه يضيف سفراً غير ضروري، ويؤخر اتخاذ القرار، ويضع المزيد من الموظفين بالقرب من الآلات المتحركة. كما أن تركيب راديو عالي القدرة في المكتب البعيد ليس حلاً سليماً دائماً: فقد يفتقر الموقع إلى البنية التحتية المناسبة للهوائيات، ويظل المسار اللاسلكي الطويل معرضاً لنفس العوائق المادية.

النهج الأكثر عملية هو الاحتفاظ براديو VHF والهوائي حيث ثبتت جودة التغطية اللاسلكية—أي في غرفة معدات الميناء—وتوسيع موقع المشغل عبر الشبكة الحالية. هذا يفصل جزئي مسار الاتصال:

• تغطي الوصلة اللاسلكية المحلية السفن، وفرق الرصيف، والعمال المتنقلين.

• تحمل وصلة IP الصوت والتحكم بين الميناء ومركز التحكم البعيد.

يجب تقييم هذين المجالين للتغطية بشكل منفصل. الإشارة الضعيفة بين جهاز راديو محمول وهوائي الميناء هي مشكلة تغطية تردد لاسلكي، بينما الصوت المقطوع أو المتأخر بين غرفة المعدات ومركز التحكم هو مشكلة نقل عبر IP. معاملة الاثنين كخلل واحد يجعل استكشاف الأخطاء أبطأ. يجب أن يسجل التصميم العملي منطقة التغطية اللاسلكية المطلوبة، ومسار الشبكة، وفريق الصيانة المسؤول عن كل جزء من المسار قبل دخول النظام الخدمة.

بنية تمديد الاتصالات البحرية VHF عبر IP

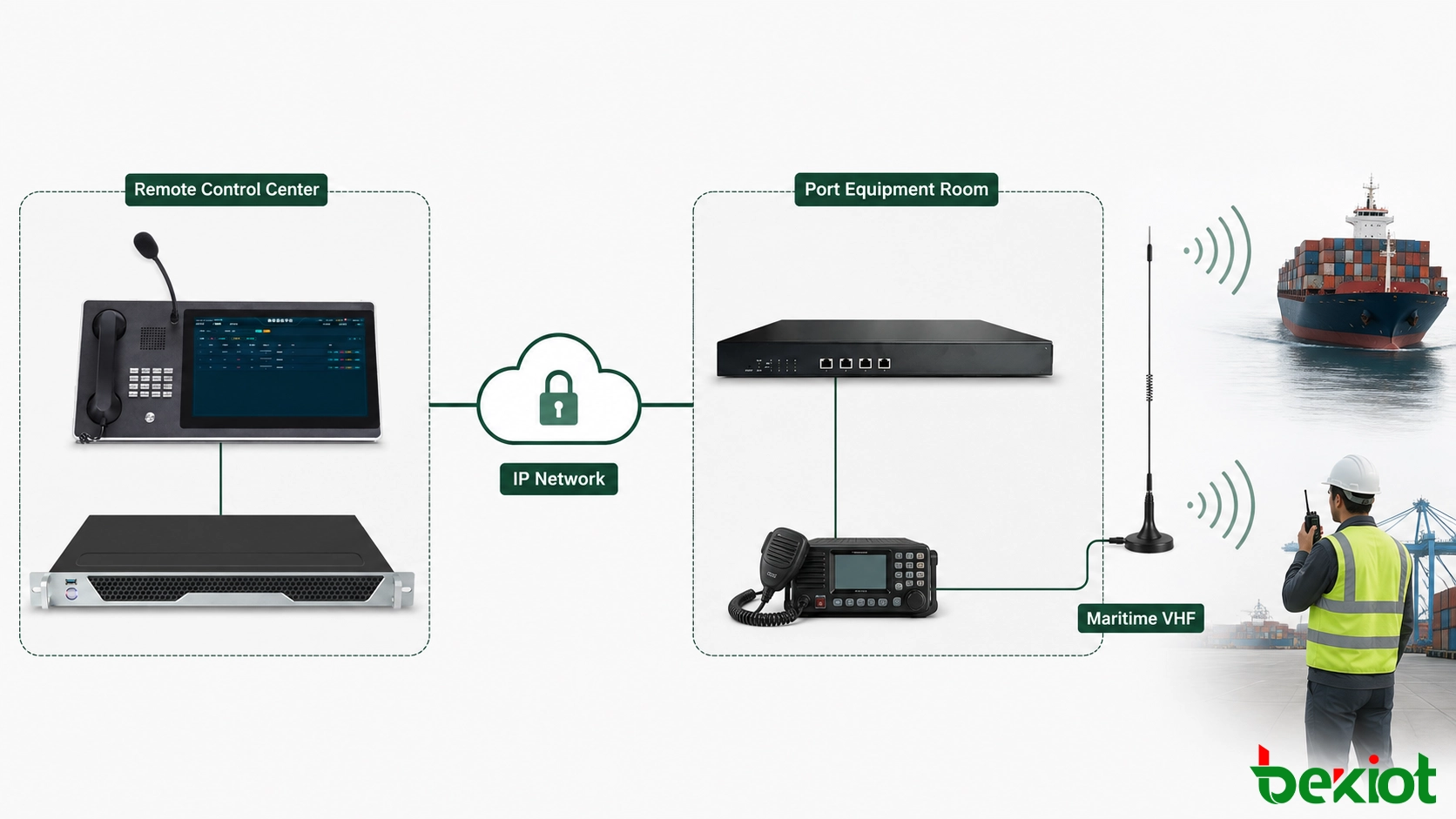

يحتفظ النشر الأساسي أحادي القناة بالبنية العملية الأصلية: بوابة RoIP واحدة، وراديو VHF بحري واحد في غرفة معدات الميناء، ومحطة توزيع واحدة في غرفة التحكم البعيدة. يستمر راديو VHF في استخدام هوائيه المحلي وقناة التشغيل المخصصة. تتصل البوابة بواجهة الصوت والتحكم في الراديو، بينما يتصل منفذ Ethernet الخاص بها بشبكة LAN المحلية للميناء أو رابط واسع النطاق مُدار.

على جانب IP، يمكن للبوابة التسجيل أو الاتصال بمنصة توزيع تعتمد على SIP. تقوم بتحويل الصوت المستقبل من الراديو إلى دفق وسائط IP، وتحول الصوت القادم من الموزع إلى إشارة مناسبة للإرسال الراديوي. تحمل واجهة التحكم أمر الضغط للتحدث (PTT) حتى يتمكن الموزع من تنشيط الراديو عن بُعد بدلاً من تركه في وضع الإرسال بشكل دائم.

هذا الترتيب يختلف عن استبدال VHF بتطبيق هاتف ذكي. تواصل الفرق الميدانية وأطقم السفن استخدام أجهزة الراديو والقنوات المناسبة بالفعل لعمليات الواجهة البحرية. تغير RoIP كيفية وصول مركز التحكم إلى محطة الراديو الأساسية؛ ولا تغير الواجهة الهوائية المستخدمة من قبل الأفراد في الميدان.

يمكن أن يمتد الجزء IP أيضاً إلى أكثر من موقع واحد. يمكن لشبكة LAN الخاصة بالميناء أن تنقل الحركة من غرفة المعدات إلى مبنى العمليات المحلي، بينما يمكن لشبكة WAN مدارة أو نفق خاص أن يمدها إلى مركز تحكم إقليمي. في كلتا الحالتين، يجب الاحتفاظ بنقطة نهاية الراديو على قطعة شبكة محكومة. يمكن بعد ذلك إدارة التوجيه، وقواعد جدار الحماية، وأولويات الصوت دون تعريض البوابة أو خدمة التوزيع مباشرة لشبكة غير موثوقة.

يجب أن يحدد الرسم التنفيذي ثلاثة مسارات ذات صلة: الصوت المستقبل من الراديو، والصوت المرسل نحو الراديو، والتحكم في PTT من الموزع. قد تستخدم معلومات الحالة، مثل توفر البوابة أو حالة واجهة الراديو، مسار إشارات منفصلاً. توثيق هذه التدفقات يسهل تعيين قواعد جدار الحماية، وتشخيص الصوت أحادي الاتجاه، وتأكيد المكون الذي يتحكم في الإرسال. كما يمنع خطأ التشغيل الأولي الشائع حيث تمر حزم الصوت بشكل صحيح لكن الراديو لا يُنشط لأن مسار التحكم لم يتم تخطيطه.

منتج ذو صلة: بوابة Becke RoIP

كيف يتواصل مشغلو التوزيع مع الميدان

من منظور المشغل، يجب أن تتصرف قناة الراديو كمورد محدد بوضوح بدلاً من مجموعة من الواجهات. يمكن تخصيص رقم، أو تسمية قناة، أو مفتاح توزيع للبوابة في منصة الاتصالات. يختار الموزع ذلك المورد، ويستمع لنشاط القناة، ويضغط PTT للتحدث مع أجهزة الراديو العاملة على نفس التردد.

يمكن أن توفر وحدة تحكم مكتبية أو هاتف توزيع بمفاتيح قابلة للبرمجة وصولاً بلمسة واحدة. يجب أن يُسمى المفتاح حسب الوظيفة التشغيلية—مثل عمليات الرصيف، أو القناة البحرية، أو صيانة الساحة—بدلاً من عرض رقم داخلي يجب على المشغلين حفظه. يمكن استخدام ميكروفون عنقودي خارجي عندما تتعامل غرفة التحكم مع إعلانات أو مكالمات راديو متكررة.

تتبع المكالمة الحية عادةً هذا التسلسل:

1. يختار الموزع قناة الراديو المطلوبة على وحدة التحكم.

2. تتحقق المنصة أو تعرض حالة النشاط الحالية للقناة.

3. عندما يضغط الموزع على PTT، يُرسل الأمر عبر شبكة IP إلى البوابة.

4. تنشط البوابة راديو VHF المتصل وتمرر صوت الموزع إلى مدخل الإرسال الخاص به.

5. عند تحرير PTT، يعود الراديو إلى وضع الاستقبال وتُشغل ردود الميدان في موقع التوزيع.

توقيت PTT مهم. إذا بدأ الصوت قبل أن يُنشط مرسل الراديو بالكامل، قد يُفقد المقطع الأول. يطبق النظام المصمم جيداً فترة مقدمة مناسبة للإرسال ويضبط مستويات الصوت بحيث يكون الصوت البعيد واضحاً دون إفراط في دفع مدخل الراديو.

إجراءات وحدة التحكم مهمة بنفس القدر عندما يمكن للعديد من الموزعين الوصول إلى نفس القناة. يجب أن يكون المشغلون قادرين على رؤية ما إذا كان المورد متاحاً، والاستماع قبل الإرسال، وتحديد الموقع الذي يمتلك PTT حالياً. يجب أن تظل أسماء القنوات ومفاتيح الاختصار متسقة عبر وحدات التحكم الأساسية والاحتياطية. تقلل هذه القرارات البسيطة في الواجهة من الإرسالات المزدوجة العرضية وتساعد مشغلاً بديلاً على استخدام مسار الراديو بشكل صحيح دون تعلم تكوين البوابة الأساسي.

التكامل مع أنظمة الميناء الحالية

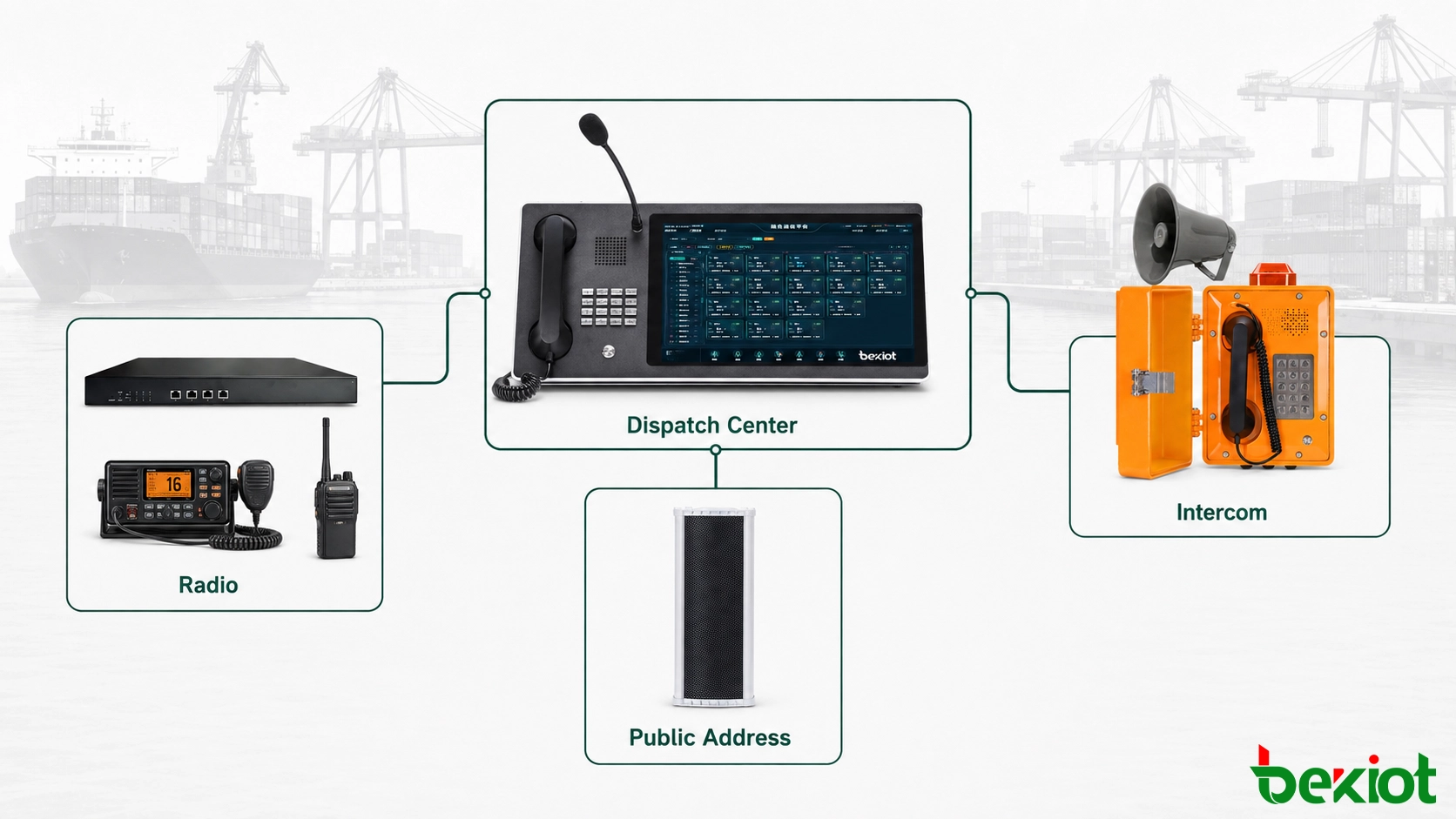

لا تقتصر القيمة الرئيسية للبوابة على تمديد الراديو. تعمل العديد من الموانئ بالفعل بنظام توزيع IP يخدم محطات الاتصال الداخلي الصناعية، ومكبرات IP، ونقاط النداء، وهواتف غرفة التحكم. إضافة قناة الراديو إلى تلك البيئة يمنح المشغل واجهة واحدة لعدة مسارات اتصال منفصلة.

على سبيل المثال، قد يتصل الموزع بقناة VHF التي تستخدمها السفينة، ويتحدث مع عامل صيانة عبر اتصال داخلي صناعي، ويبث رسالة تشغيلية غير طارئة إلى منطقة تحميل دون تغيير مكتبه. لا تحتاج الأنظمة إلى مشاركة نفس الوسيط المادي؛ بل تحتاج فقط إلى تكامل محكوم عند طبقة التوزيع.

تساعد الواجهة الموحدة أيضاً المشغل على متابعة سياق الحدث. عندما يحدد إنذار معدات أو إشعار كاميرا منطقة مشكلة، يمكن للموزع اختيار مجموعة الراديو المسؤولة عن تلك المنطقة، والاتصال بنقطة اتصال داخلي قريبة، وإصدار إعلان مستهدف إذا كان يجب إيقاف العمل. تظل الاتصالات منفصلة على مستوى الجهاز، لكن أسمائها وأذوناتها وحالة تشغيلها تُعرض معاً. هذا يقلل من أخطاء اختيار القناة ويتجنب بث رسالة إلى مناطق غير معنية.

يحافظ هذا التصميم أيضاً على الاستثمارات السابقة. إذا كان راديو VHF، ونظام الهوائي، وشبكة LAN الداخلية، ومنصة التوزيع قابلة للخدمة بالفعل، فلا يتطلب المشروع استبدالاً كاملاً للاتصالات. تُضاف البوابة عند الحدود بين مجالي الراديو وIP. يمكن بعد ذلك التوسع وفقاً للطلب الفعلي: يمكن دمج قناة تشغيلية ثانية بشكل منفصل، بينما تبقى القنوات غير المرتبطة دون تغيير.

يجب أن يحترم التكامل الحدود التشغيلية. النداء الروتيني، والمكالمات الهاتفية الخاصة، وحركة الراديو البحري لها مستخدمون وأذونات مختلفة. يجب أن تحدد منصة التوزيع كل مورد بوضوح وتقيد الوصول حسب الدور بحيث لا يمكن سوى للمواقع المصرح لها الإرسال على قناة الراديو.

هندسة النشر للعمليات اليومية

البنية بسيطة، لكن التشغيل الموثوق يعتمد على عدة تفاصيل يجب التأكد منها قبل التثبيت.

التوافق مع الراديو والتحكم

يجب أن تتطابق البوابة مع وصلات الصوت المستقبل، والصوت المرسل، والتحكم في PTT المتاحة في الراديو. بعض أجهزة الراديو توفر واجهة ملحقات مخصصة؛ بينما يتطلب البعض الآخر كابل واجهة معتمد أو دائرة عزل. يجب التحقق من التوافق من وثائق الواجهة واختبار المقعد، وليس افتراضه من موصل الراديو فقط.

جودة الشبكة

المحادثات الراديوية قصيرة وتفاعلية، لذا فإن زمن الوصول المستقر وفقدان الحزم المنخفض أهم من عرض النطاق الترددي الخام. يجب أن يستخدم حركة الصوت مساراً مُداراً مع سياسات جودة الخدمة المناسبة. إذا تم الوصول إلى المركز البعيد عبر شبكة عامة أو مشتركة، فإن الاتصال الخاص المؤمن أفضل من تعريض خدمات الصوت مباشرة للإنترنت.

ضبط مستوى الصوت و PTT

يجب ضبط مكاسب الاستقبال والإرسال باستخدام حركة راديو حقيقية. الكسب المفرط ينتج تشويهاً وضجيجاً؛ والكسب غير الكافي يجعل الموزع صعب الفهم. يجب ضبط تنشيط PTT، وتوقيت التحرير، وسلوك القناة المشغولة معاً بحيث تتبع وحدة التحكم البعيدة انضباط التشغيل لشبكة الراديو المحلية.

المراقبة والاحتياط

يجب أن تكون غرفة التحكم قادرة على التمييز بين قناة صامتة وبوابة معطلة، أو راديو منفصل، أو مسار شبكة غير متاح. يمكن عرض إمكانية الوصول إلى الجهاز، وحالة التسجيل، وإنذارات الواجهة للموظفين الفنيين أو منصة التوزيع. يجب أن يبقى موقع راديو محلي متاحاً للعمليات الأساسية عندما تكون وصلة IP أو مركز التحكم البعيد غير متاحين.

ظروف الطاقة وغرفة المعدات

يجب تركيب الراديو والبوابة على مصدر طاقة مستقر يتناسب مع متطلبات استمرارية الميناء. الطاقة الاحتياطية مفيدة فقط عندما يكون مفتاح Ethernet، والارتباط الصاعد للشبكة، وأي خادم توزيع مطلوب محمياً كجزء من سلسلة الاتصال نفسها. يجب أن توفر غرفة المعدات أيضاً تأريضاً مناسباً، وتهوية، وفصل بين كابلات التردد اللاسلكي وأسلاك الشبكة أو الصوت. تجعل ملصقات الكابلات الواضحة ونقاط الاختبار التي يمكن الوصول إليها الصيانة اللاحقة أكثر أماناً، خاصة عندما تشترك عدة أجهزة راديو وهوائيات في نفس الرف أو الغرفة الفنية.

التشغيل الأولي في ظل ظروف تشغيل حقيقية

يجب أن يستخدم الاختبار النهائي الراديو الفعلي، والهوائي، ومسار الشبكة، ووحدة تحكم المشغل المخطط لها للخدمة. يجب إجراء مكالمات اختبارية من موقع على متن السفينة، والرصيف، والمناطق خلف أكوام الحاويات، وأي منطقة صيانة كانت التغطية فيها ضعيفة سابقاً. يجب على الفريق تأكيد الصوت ثنائي الاتجاه، وبداية ونهاية كل إرسال، وسلوك القناة المشغولة، وتسميات وحدة التحكم، واستعادة الاتصال بعد انقطاع شبكة مؤقت. يجب تسجيل النتائج حسب الموقع والقناة بحيث لا تُخلط مشاكل التغطية اللاسلكية بأعطال البوابة بعد التسليم.

عند معالجة هذه التفاصيل، يوفر الحل طريقة محكومة لتمديد التغطية اللاسلكية الحالية إلى بيئة عمليات عن بُعد. يقلل من حاجة موظفي التوزيع للسفر إلى الرصيف، ويقصر مسار الاتصال بين متخذي القرار والفرق الميدانية، ويجمع موارد الراديو، والاتصال الداخلي، والنداء في رؤية تشغيلية واحدة. الأهم من ذلك، أنه يحقق هذه النتيجة دون إجبار السفن أو عمال الميناء على التخلي عن أجهزة الراديو المستخدمة بالفعل في العمل اليومي.
