كيف يتصل هاتف الغرفة النظيفة بنظام اتصالات SIP؟

يمكن تركيب هاتف الغرفة النظيفة فيزيائياً، وتوصيله بإيثرنت، وتعيين عنوان IP له، ومع ذلك يظل غير قادر على التواصل مع غرفة التحكم. الاتصال الشبكي هو فقط الطبقة الأولى لمسار اتصال SIP فعّال.

لكي يصبح طرفاً طرفياً قابلاً للاستخدام في المصنع، يجب أن يصل هاتف الغرفة النظيفة إلى منصة SIP عبر شبكة IP، ويكمل التسجيل، ويحصل على هوية تحويلة واضحة، ويتبع قواعد توجيه المكالمات المطلوبة، وينشئ مسار وسائط صوتية قابل للاستخدام مع الهاتف البعيد.

لذلك يمكن فهم العلاقة الأساسية على النحو التالي:

اتصال الشبكة → تسجيل SIP → هوية التحويلة → توجيه المكالمات → وسائط الصوت → سير عمل الاتصال

يجب التعامل مع هذه المراحل بشكل منفصل أثناء النشر. فالهاتف الذي حصل على عنوان IP لم ينضم بالضرورة إلى نظام الصوت، والهاتف الذي يعرض حالة "مسجّل" لم يكمل بالضرورة مسار مكالمة كامل قابل للاستخدام من طرف إلى طرف.

تحديد حدود النظام قبل توصيل الطرف الطرفي

قبل تكوين هاتف الغرفة النظيفة، يجب تحديد بيئة الاتصال الحالية. يتم إضافة الطرف الطرفي إلى نظام قد يشمل بالفعل مقسم IP PBX، أو خادم SIP، أو هاتف إرسال، أو هواتف SIP مكتبية، أو محولات شبكة، أو سياسات اتصال.

المهمة الأولى هي تحديد مكان الطرف الطرفي الجديد للغرفة النظيفة ضمن هذه البنية.

قد تكون العلاقة النموذجية القائمة على SIP كالتالي:

هاتف الغرفة النظيفة → شبكة IP → مقسم IP PBX → غرفة التحكم / الصيانة / التحويلات المصرّح بها الأخرى

يجب تأكيد عدة شروط قبل النشر:

• ما إذا كان مقسم IP PBX أو خادم SIP الحالي يسمح للطرف الطرفي المطلوب بالتسجيل؛

• ما إذا كان الاتصال بإيثرنت متاحاً عند نقطة الاتصال في الغرفة النظيفة؛

• ما إذا كان الطرف الطرفي يستخدم PoE أو مصدر طاقة منفصل؛

• ما إذا كانت شبكة الغرفة النظيفة قادرة على الوصول إلى منصة SIP وفقاً لسياسات VLAN والتوجيه وجدار الحماية في الموقع؛

• ما إذا كان يمكن إنشاء تحويلة جديدة ضمن خطة الترقيم الحالية؛

• المواقع التي تحتاج تحويلة الغرفة النظيفة إلى الاتصال بها والمواقع التي تحتاج إلى الاتصال بها.

يجب مراجعة التركيب الفيزيائي بشكل منفصل عن توافق SIP. فقد يكون الطرف الطرفي متوافقاً تقنياً مع منصة الاتصال ولكن لا يزال يتطلب طريقة تركيب مختلفة، أو فتحة جدارية، أو ترتيب تنظيف مختلف للبيئة الخاضعة للتحكم.

وبالمثل، فإن اللوحة الأمامية المصنوعة من الفولاذ المقاوم للصدأ أو المحكمة الإغلاق لا تثبت بحد ذاتها الامتثال لتصنيف معين للغرفة النظيفة، أو متطلب GMP، أو إجراء تنظيف معين. يجب مراجعة وثائق المنتج ومواصفات المشروع معاً.

على سبيل المثال، يمكن استخدام هاتف BT26 للغرفة النظيفة بتقنية IP بدون استخدام اليدين كطرف SIP ضمن بنية اتصال IP متوافقة. ومع ذلك، يجب تقييم مدى ملاءمته الفعلية لمنطقة خاضعة للتحكم محددة مقابل متطلبات التركيب والبيئة في الموقع.

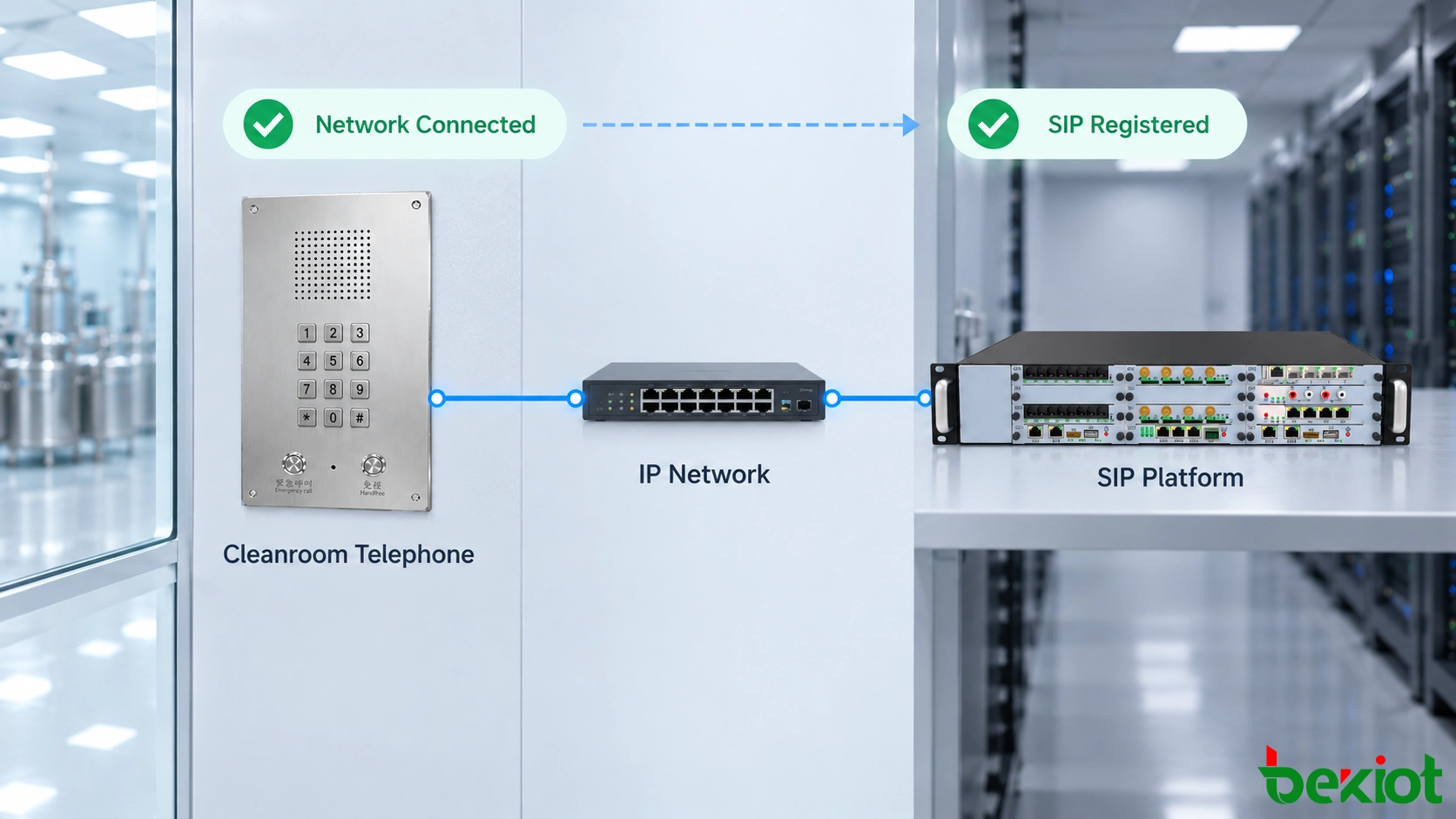

من اتصال الشبكة إلى تسجيل SIP

الطبقة التقنية الأولى هي اتصال IP. يجب أن يكون لدى هاتف الغرفة النظيفة مسار شبكي قابل للاستخدام إلى خادم SIP أو مقسم IP PBX.

اعتماداً على تصميم المنشأة، قد يشمل ذلك عنوان IP معيناً، وشبكة فرعية، وبوابة افتراضية، وVLAN، والتوجيه المطلوب للوصول إلى منصة الاتصال.

إذا تم استخدام PoE، يجب أيضاً أن توفر البنية التحتية للشبكة ترتيب طاقة متوافقاً مع الطرف الطرفي. إذا كان الهاتف يستخدم طاقة محلية، فيجب توفير الإمداد المطلوب وفقاً لمواصفات المنتج.

في هذه المرحلة، يكون الطرف الطرفي متصلاً بشبكة البيانات، لكنه لم ينضم بالضرورة إلى نظام الهاتف.

اتصال IP وتسجيل SIP حالتان مختلفتان.

المرحلة التالية هي تكوين علاقة SIP. عادةً ما يتطلب الطرف الطرفي معلومات خادم SIP أو المسجّل المناسبة بالإضافة إلى إعدادات الحساب والمصادقة والنقل المتوقعة من المنصة الحالية.

يمكن تبسيط العلاقة على النحو التالي:

هاتف الغرفة النظيفة → LAN → خادم SIP / مقسم IP PBX

عند نجاح التسجيل، تتعرف منصة SIP على الطرف الطرفي من خلال الحساب وهوية التحويلة المكونين.

ومع ذلك، يؤكد التسجيل فقط جزءاً واحداً من مسار الاتصال. لا تزال المنصة بحاجة إلى معرفة كيفية التعامل مع المكالمات من تلك التحويلة والوجهات المسموح لها بالوصول إليها.

لهذا السبب لا ينبغي التعامل مع حالة "مسجّل" كنتيجة نهائية للتشغيل.

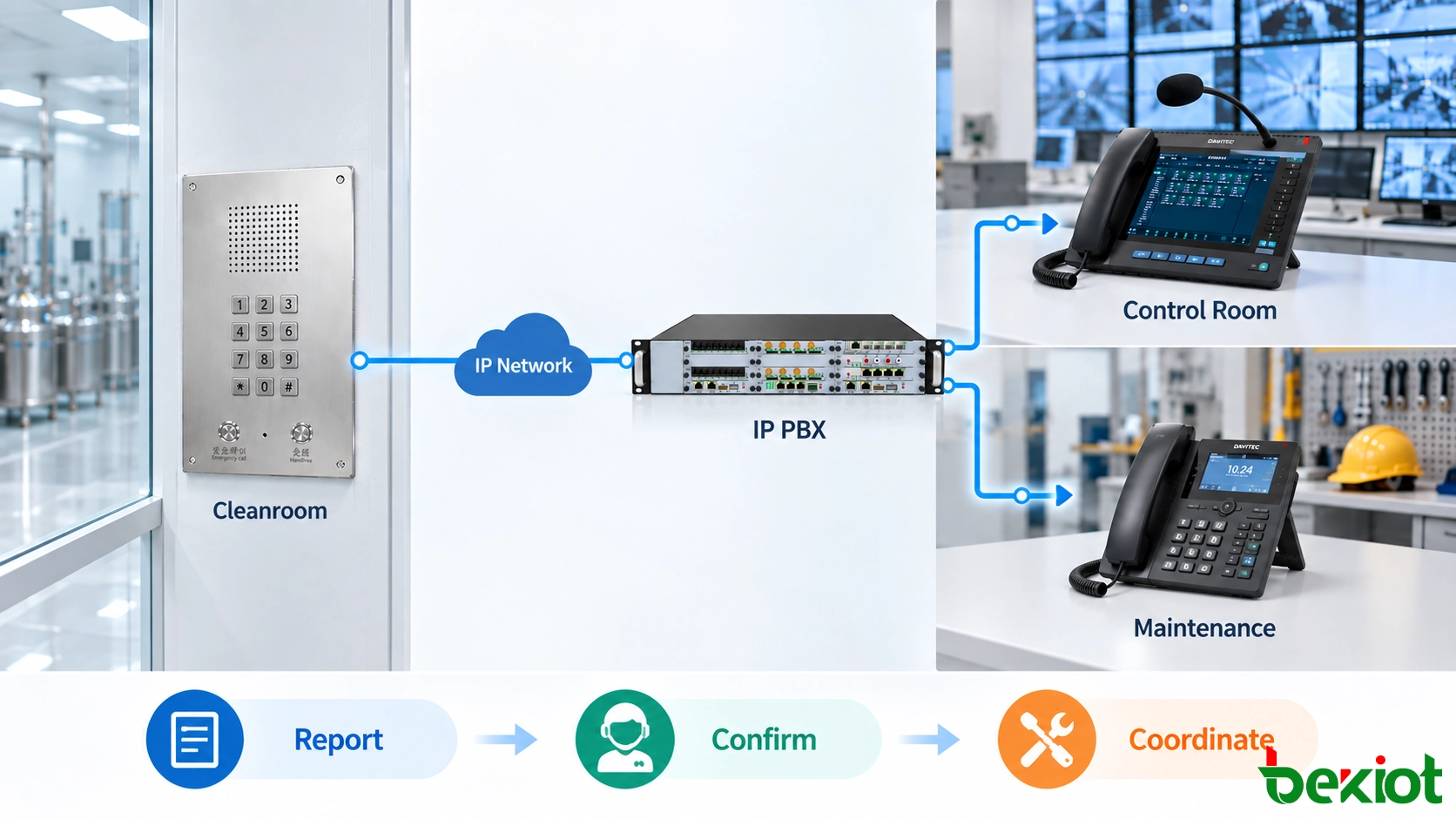

هوية التحويلة وتوجيه المكالمات

في بيئة إنتاج خاضعة للتحكم، غالباً ما يمثل هاتف الغرفة النظيفة منطقة فيزيائية بدلاً من موظف فردي. يجب أن تعكس هوية التحويلة نموذج التشغيل هذا.

على سبيل المثال:

• 6101 — غرفة التركيب؛

• 6102 — منطقة التعبئة؛

• 6103 — المختبر؛

• 6104 — منطقة التغليف النظيفة.

هذه الأرقام أمثلة فقط. يجب أن يتبع النشر الفعلي عادةً خطة الترقيم الحالية في المنشأة.

لنأخذ مثالاً هاتفاً في منطقة التعبئة مسجلاً كتحويلة 6102. عندما يبدأ الموظفون مكالمة، تتلقى منصة SIP الطلب من تلك الهوية المسجلة وتطبق قواعد توجيه المكالمات المكونة.

قد يكون المسار المبسط كالتالي:

منطقة التعبئة / 6102 → مقسم IP PBX → توجيه المكالمات → غرفة التحكم

إذا كانت المنصة والطرف الطرفي المقصود مكونين لعرض معلومات المتصل المطلوبة، يمكن لمشغل غرفة التحكم تحديد التحويلة أو الغرفة المرتبطة بالمكالمة.

لذلك تخدم التحويلة غرضين مترابطين:

• هوية التوجيه: تشارك في معالجة المكالمات ضمن نظام SIP؛

• هوية الموقع: تتيح للموظفين ربط المكالمة بمنطقة فيزيائية معروفة.

يجب تخطيط أذونات المكالمات في نفس الوقت. قد يحتاج طرف طرفي في منطقة التعبئة إلى الوصول إلى غرفة التحكم والصيانة والإشراف على الإنتاج، بينما قد تتطلب نقطة غرفة نظيفة أخرى موقع مناوبة محدد مسبقاً فقط.

الاتجاه المعاكس مهم بنفس القدر. يجب أن تكون غرفة التحكم قادرة على الاتصال بالتحويلة المعينة للغرفة النظيفة عندما يتطلب سير العمل التشغيلي اتصالاً ثنائي الاتجاه.

وهذا ينشئ علاقة كاملة:

الغرفة النظيفة ↔ منصة SIP ↔ غرفة التحكم

التسجيل الناجح دون توجيه وأذونات صحيحة لا يوفر هذه العلاقة التشغيلية.

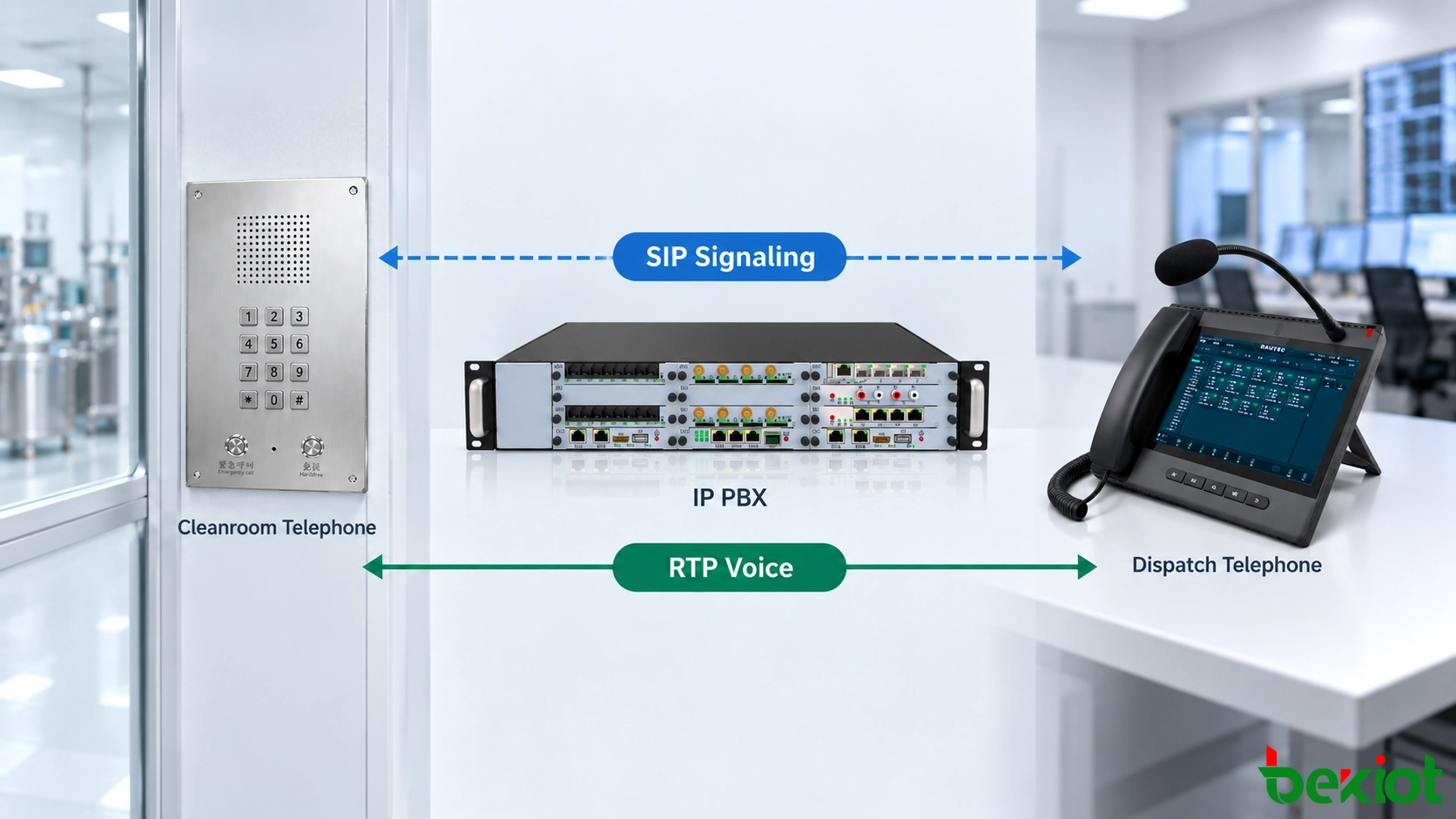

يجب أن يعمل كل من إشارات SIP ووسائط الصوت

يصبح نشر SIP أكثر تعقيداً عندما يتم التعامل مع إشارات المكالمة ووسائط الصوت كما لو كانتا نفس تدفق الشبكة.

بعبارات مبسطة:

ينشئ SIP المكالمة ويتحكم فيها؛ وعادةً ما يحمل RTP وسائط الصوت.

عندما يتصل مشغل الغرفة النظيفة بغرفة التحكم، تُستخدم إشارات SIP لطلب الجلسة وتحديد الوجهة وإدارة حالات المكالمة مثل الرنين والرد والإنهاء.

بمجرد قبول المكالمة، تحتاج الأطراف الطرفية أيضاً إلى مسار وسائط قابل للاستخدام للمحادثة الصوتية الفعلية.

وهذا يفسر لماذا تكون عدة حالات مختلفة ممكنة:

• الطرف الطرفي مسجّل لكنه لا يستطيع الوصول إلى الوجهة المطلوبة؛

• الوجهة ترن لكن لا يُسمع صوت بعد الرد؛

• يمكن لأحد الطرفين سماع الآخر، لكن الصوت لا يعمل في الاتجاه المعاكس؛

• المكالمة تعمل ضمن مقطع شبكة واحد لكنها تفشل عبر مقطع آخر؛

• يتم إنشاء المكالمة لكن جودة الصوت تتأثر بفقدان الحزم أو التأخير أو ازدحام الشبكة.

يجب تشخيص هذه الحالات وفقاً لبنية الشبكة والاتصال الفعلية. قد تشمل المجالات ذات الصلة توجيه VLAN، وسياسة جدار الحماية، وسلوك NAT، ومعالجة منافذ الوسائط، والتفاوض على الترميز.

توافق الترميز هو أيضاً جزء من مسار الوسائط. يحتاج هاتف الغرفة النظيفة ومنصة الاتصال والطرف الطرفي البعيد إلى دعم ترميز صوتي مشترك يمكن استخدامه للمكالمة المطلوبة.

قد تكون G.711 أو G.722 أو ترميزات أخرى متاحة اعتماداً على المعدات والمنصة. الهدف ليس تمكين أكبر عدد ممكن من الترميزات، بل ضمان أن مسار الاتصال يمكنه التفاوض على خيار مدعوم بشكل متبادل.

إذا كان نظام الاتصال الحالي يتطلب TLS أو SRTP أو آليات أمان أخرى، فيجب أيضاً تأكيد توافق الطرف الطرفي مع تلك السياسات كجزء من تصميم التكامل.

بالنسبة لشبكات البيانات المشتركة، قد تتطلب حركة الصوت أيضاً معالجة QoS مناسبة وفقاً لتصميم شبكة الموقع. يجب أن تتبع السياسة الدقيقة بنية شبكة المنشأة بدلاً من تطبيق قيمة QoS ثابتة واحدة على كل مشروع.

كيف يدخل الطرف الطرفي في سير عمل اتصالات المصنع

بمجرد إنشاء اتصال الشبكة والتسجيل والتوجيه والوسائط، يمكن لهاتف الغرفة النظيفة المشاركة في سير العمل التشغيلي الفعلي.

لنأخذ مثالاً مشغل منطقة تعبئة يلاحظ حالة غير طبيعية في المعدات. يبدأ المشغل مكالمة من الطرف الطرفي الثابت في الغرفة النظيفة.

الجزء الأول من المسار هو:

هاتف الغرفة النظيفة / 6102 → شبكة IP → مقسم IP PBX

ثم تطبق منصة الاتصال التوجيه المكون وتعرض المكالمة على موقع غرفة التحكم المطلوب:

مقسم IP PBX → هاتف إرسال غرفة التحكم

بعد أن يرد مشغل غرفة التحكم، ينشئ الطرفان الطرفيان جلسة الصوت المطلوبة. يمكن للموظفين في الغرفة النظيفة شرح ما حدث دون مغادرة المنطقة الخاضعة للتحكم.

إذا كانت هناك حاجة لدعم الصيانة، قد تستمر عملية الاتصال:

منطقة التعبئة ↔ غرفة التحكم ↔ الصيانة

تعتمد طريقة التعامل الدقيقة على منصة الاتصال وإجراء التشغيل في الموقع. قد يقوم مشغل غرفة التحكم بإجراء مكالمة أخرى، أو تحويل المكالمة الحالية، أو استخدام وظيفة مدعومة أخرى.

لا ينبغي افتراض هذه القدرات لمجرد أن هاتف الغرفة النظيفة يستخدم SIP. تعتمد وظائف التحويل ومجموعات المكالمات والتسجيل ووظائف الإرسال والخدمات الأخرى على المنصة وتكوين الطرف الطرفي وأذونات الحساب.

ينطبق الشيء نفسه على البث وتكامل الإنذارات والتحكم في الوصول أو وظائف أنظمة الأعمال الأخرى. إذا كانت منصة الاتصال الحالية توفر الواجهات والقدرات المطلوبة، فقد يشارك الطرف الطرفي للغرفة النظيفة في سير عمل متكامل أوسع. لا يتم إنشاء هذه الوظائف تلقائياً بواسطة تسجيل SIP.

بالنسبة للتشغيل اليومي، تظل العلاقة الأكثر أهمية واضحة:

الغرفة النظيفة ↔ غرفة التحكم ↔ الموقع المسؤول

يجب أن يسمح نظام الاتصال بتحرك المعلومات في كلا الاتجاهين بحيث لا تتمكن غرفة التحكم من تلقي تقرير فحسب، بل أيضاً إرجاع التعليمات أو الاتصال بالغرفة النظيفة مرة أخرى عند الحاجة.

التحقق من المسار الكامل قبل التشغيل الفعلي

يجب أن يختبر التشغيل مسار الاتصال الكامل بدلاً من التوقف عندما يبدو الطرف الطرفي متصلاً أو يعرض تسجيل SIP ناجح.

يعد اختبار الصوت في الموقع مهماً بشكل خاص للأطراف الطرفية بدون استخدام اليدين. قد تكون مكالمة SIP صحيحة تقنياً ولكن لا تزال صعبة الاستخدام إذا كانت ضوضاء التهوية أو الآلات أو مسافة التركيب تؤثر على وضوح الكلام.

لذلك يجب أن يغطي الاختبار كلا الاتجاهين من موقع المشغل الفعلي بدلاً من الوقوف مباشرة بجانب الهاتف فقط.

إذا لم يتصرف النظام كما هو متوقع، يجب أن يتبع استكشاف الأخطاء وإصلاحها الطبقة التي تظهر فيها المشكلة. يجب فصل مشاكل التسجيل أولاً عن مشاكل التوجيه، بينما يجب التحقيق في المكالمات التي ترن ولكن ليس لها صوت أو لها صوت في اتجاه واحد كمشاكل إشارات ومسار وسائط بدلاً من التعامل معها كعطل واحد.

لا يتم دمج هاتف الغرفة النظيفة بالكامل إلا عندما تعمل اتصال الشبكة، وتسجيل SIP، وهوية التحويلة، وتوجيه المكالمات، ومسار وسائط الصوت، وسير العمل التشغيلي الفعلي جميعاً معاً.

يجب أن تكون النتيجة العملية بسيطة: يمكن للموظفين داخل الغرفة النظيفة الوصول إلى الموقع الصحيح، ويمكن لغرفة التحكم تحديد المكالمة وإرجاعها، ويمكن للطرفين التواصل بوضوح دون مغادرة مناطق التشغيل العادية.
