في مشروع اتصالات موحدة حديث، لا يكون النظام مجرد مجموعة من الهواتف وأجهزة الراديو والكاميرات ومكبرات الصوت وشاشات التوجيه. فخلف كل مكالمة صوتية مستقرة، وجلسة فيديو، وتنبيه طارئ، وطلب اتصال داخلي، ومهمة تسجيل، وعملية توجيه قائمة على GIS، توجد بنية طبقية تحدد كيف يتم تسجيل المعلومات وتوجيهها وتحويلها وعرضها وإدارتها.
العناصر الثلاثة الأهم هي الخوادم والبوابات والطرفيات. يساعد فهم هذه الطبقات الثلاث مسؤولي التكامل وأصحاب المشاريع وفرق الهندسة على تصميم بنية أوضح قبل اختيار الأجهزة أو تقدير السعة أو ربط شبكات اتصال مختلفة.
هيكل واضح قبل نشر النظام
تتعقد العديد من مشاريع الاتصالات لأن جميع الأجهزة تتم مناقشتها معًا من دون هيكل واضح. قد يظهر هاتف SIP ووحدة تحكم توجيه وبوابة راديو وخدمة تسجيل ووحدة وصول فيديو وخادم منصة في الحل نفسه، لكنها لا تؤدي الدور نفسه.

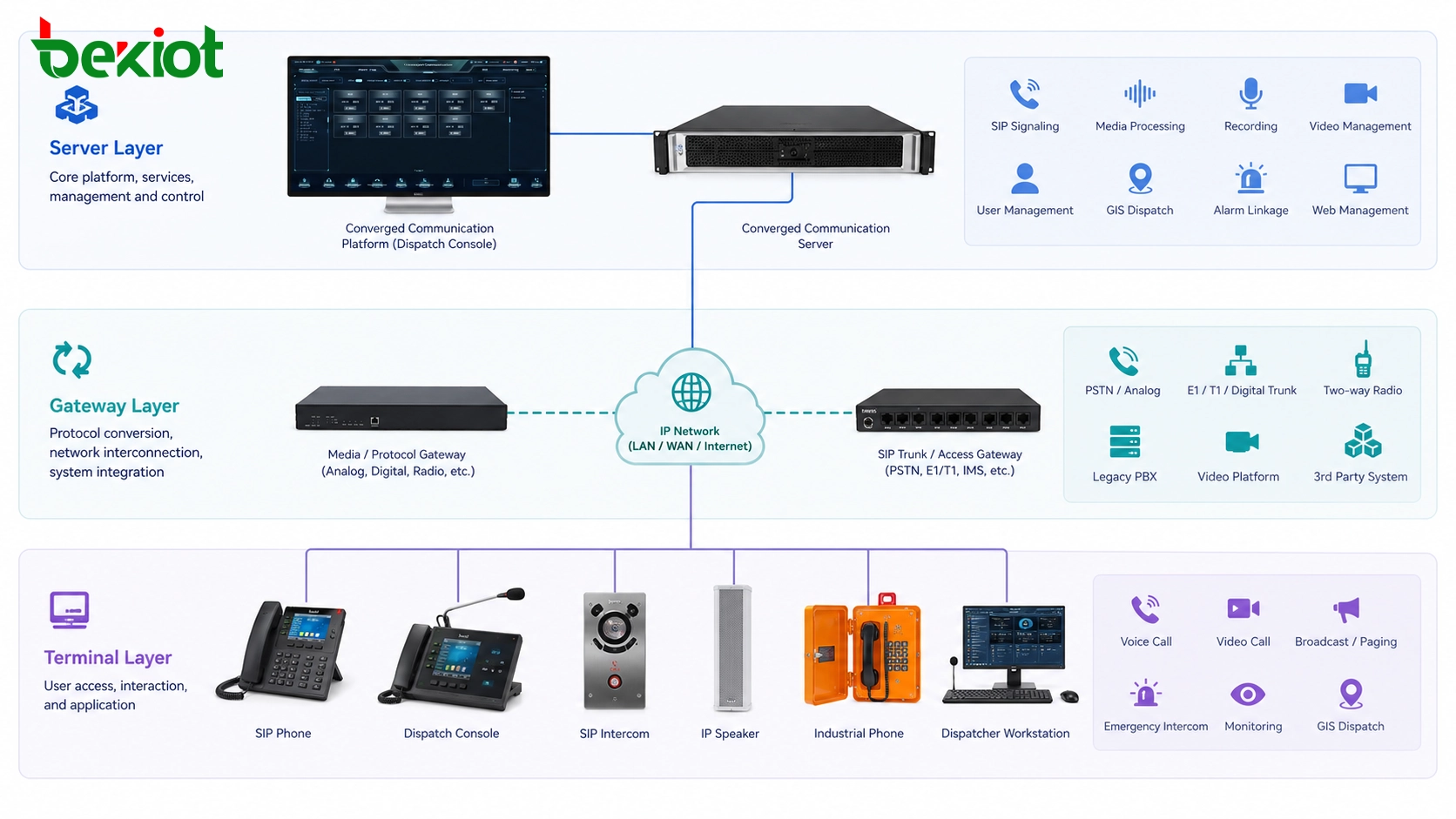

توفر طبقة الخادم التبديل الأساسي والتسجيل والإدارة ومعالجة الوسائط والتسجيل وخدمات المنصة. وتربط طبقة البوابة الأنظمة الخارجية أو غير المعتمدة على SIP بمنصة الاتصال عبر IP. أما طبقة الطرفيات فتقدم الوظائف الفعلية للمستخدمين في المكاتب وغرف التحكم والمواقع الصناعية ونقاط الطوارئ والمناطق العامة والمركبات والأنفاق والحرم والمنشآت البعيدة.
هذا التفكير الطبقي مهم بشكل خاص في الاتصالات الموحدة، والقيادة في حالات الطوارئ، والتوجيه الصناعي، والإذاعة العامة، وربط الفيديو، وتكامل الشبكات المتعددة. فهو يجعل النظام مفتوحًا وقابلًا للتوسع وأسهل في الصيانة.
من التبديل التقليدي إلى المنصات البرمجية
كانت أنظمة الاتصال المبكرة مبنية أساسًا حول بدالات الهاتف ذات التبديل الدائري. كانت خطوط الهاتف تتصل عبر معدات تبديل مادية، وكانت الشبكة تعتمد بدرجة كبيرة على بنية هاتفية مخصصة. في ذلك النوع من الهياكل، لم تكن مفاهيم الخادم والبوابة والطرفية منفصلة بوضوح كما هي اليوم.
مع تطور شبكات IP وتقنية VoIP، انتقل تبديل الاتصالات تدريجيًا إلى بنية برمجية. يمكن الآن تشغيل الصوت والفيديو والإشارات وتسجيل المستخدمين والتحكم في التوجيه وخدمات الإدارة عبر شبكات IP. وقد خلق ذلك حاجة إلى تصنيف الأجهزة حسب موقعها ووظيفتها في الشبكة العامة.
في نظام قائم على softswitch، أصبح SIP أحد أكثر معايير التحكم في الجلسات شيوعًا. وما دامت الأجهزة تتبع معايير متوافقة للإشارات والوسائط، يمكن تنظيم الخدمات المختلفة عبر منصة برمجية بدل الاعتماد فقط على معدات التبديل التقليدية.
طبقة المنصة التي تنسق الخدمات الأساسية
يكون الخادم عادة قلب نظام الاتصالات الموحدة. في كثير من المشاريع، تُبنى المنصة حول خادم SIP واحد أو أكثر. وقد تشمل هذه الخوادم خوادم الإشارات، وخوادم الوسائط، وخوادم المصادقة، وخوادم الوكيل، وخوادم التسجيل، وخوادم تسجيل الفيديو، وخوادم إدارة المستخدمين، وخوادم خرائط GIS، ومنصات الإدارة عبر الويب.
القيمة الرئيسية لطبقة الخادم هي أن قدرات الاتصال الأساسية تُنفذ عبر البرمجيات. وهذا يجعل النظام أسهل في التوسع والترقية، وغالبًا أكثر جدوى من بنية جامدة تعتمد على الأجهزة فقط.
ما الذي تتعامل معه طبقة الخادم عادة
يمكن لخادم توجيه موحد نموذجي أن يدعم إدارة مستخدمي SIP، وتسجيل الامتدادات، وتبديل الصوت، وتبديل الفيديو، والتوجيه الصوتي، والتوجيه المرئي، وتوجيه GIS، والتسجيل، وتخزين الفيديو، والتحكم في الصلاحيات، وإعداد النظام، والإدارة الخلفية.
في الأنظمة الأكبر، يمكن فصل معالجة الإشارات والوسائط بين خوادم مختلفة لتحسين السعة والاستقرار. في المشاريع الصغيرة والمتوسطة، يمكن نشر كثير من هذه الخدمات على خادم مادي أو افتراضي واحد، لأن حجم المشروع قد لا يتطلب عنقود خوادم موزعًا.
ولهذا قد لا يرى بعض أصحاب المشاريع عددًا كبيرًا من الخوادم المنفصلة في النشر الفعلي. فالوظائف ما زالت موجودة، لكنها قد تكون مدمجة في خادم منصة واحد أو مجموعة خوادم مدمجة.
لماذا تهم الخدمات البرمجية المركزية
تقلل خدمات الخادم المركزية من تكرار الإعدادات وتجعل إدارة المستخدمين أكثر اتساقًا. يمكن إدارة مستخدمي SIP وصلاحيات التوجيه وقواعد التسجيل ومجموعات الاتصال وأرقام الطوارئ ومناطق النداء ومعلومات تسجيل الطرفيات من جانب المنصة.
ويدعم ذلك التوسع المستقبلي أيضًا. فعند إضافة المزيد من هواتف IP أو أجهزة SIP Intercom أو مكبرات IP أو نقاط طلب المساعدة أو طرفيات الفيديو أو مقاعد التوجيه، يمكن للمنصة إدارتها من خلال إعدادات قياسية من دون إعادة تصميم النظام كله.
طبقة الربط بين الشبكات المختلفة
على الرغم من أن الاتصال القائم على SIP مرن، فإن المشاريع الواقعية نادرًا ما تحتوي على أجهزة SIP فقط. فالكثير من المواقع ما زالت تحتاج إلى ربط خطوط الهاتف التقليدية والهواتف التناظرية وشبكة PSTN وأنظمة الراديو والمراقبة بالفيديو وأنظمة الإنذار وأنظمة الإذاعة العامة أو منصات الطرف الثالث.
قد تستخدم هذه الأنظمة الخارجية هياكل شبكية وطرق إشارات وتنسيقات وسائط وبروتوكولات اتصال مختلفة. ولا يمكنها دائمًا التواصل مباشرة مع منصة softswitch قائمة على SIP. وهنا تصبح البوابات ضرورية.
لماذا تُستخدم البوابات بدل تخصيص المنصة بشكل ثقيل
نظريًا، يمكن تطوير منصة الخادم لدعم كل بروتوكول طرف ثالث مباشرة. لكن هذا الأسلوب يجعل المنصة الأساسية معقدة وثقيلة وصعبة الصيانة غالبًا. وقد تتطلب كل شبكة جديدة عمل تكامل جديدًا، ويفقد النظام مزايا الانفتاح والوحداتية في بنية softswitch.

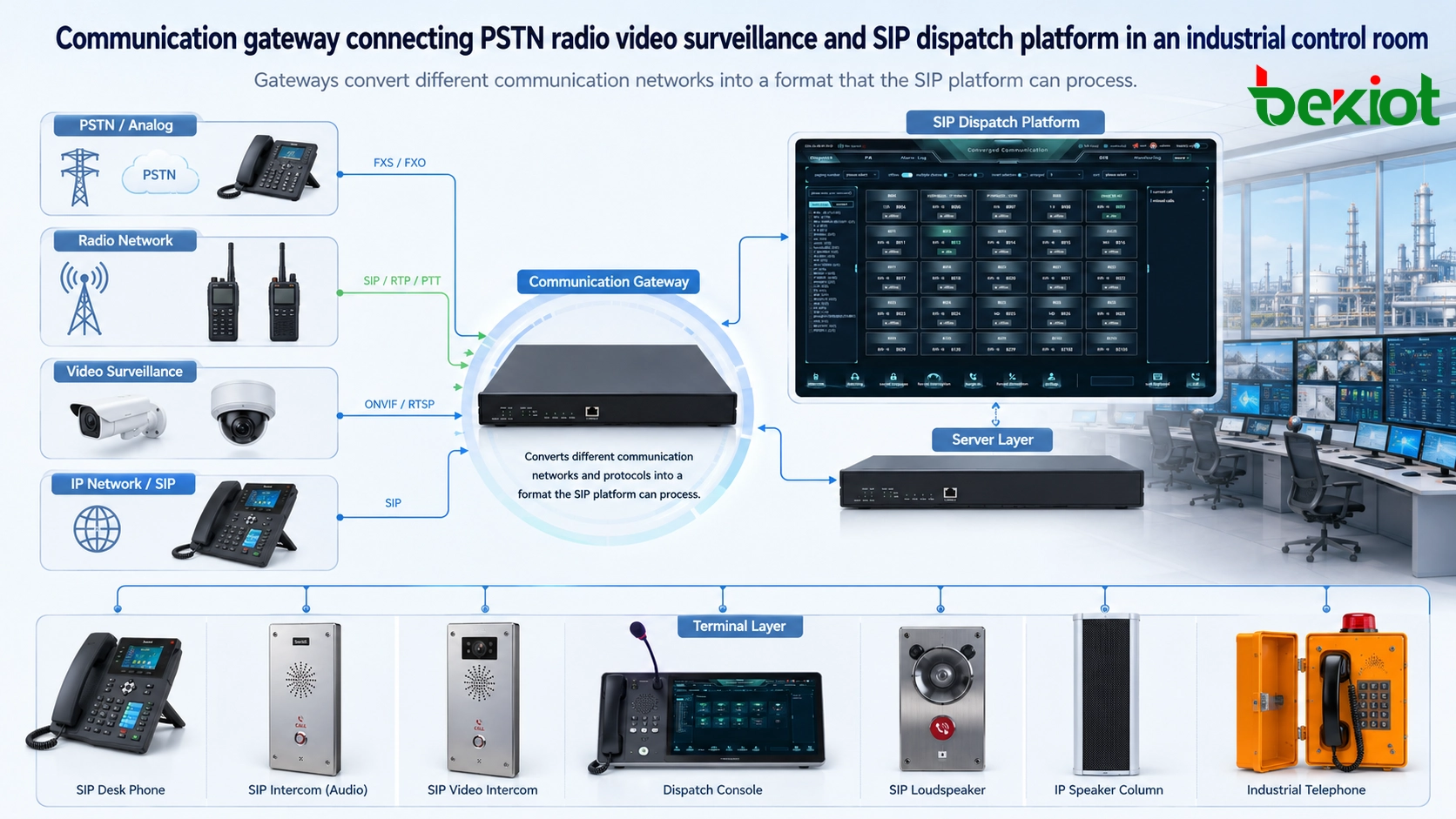

الطريقة الأفضل هي استخدام أجهزة بوابة مخصصة. تركز كل بوابة على نوع واحد من الاتصال بين الأنظمة، مثل الوصول الهاتفي أو الراديو أو الفيديو أو النداء أو ربط الإنذار. ويمكن لمنصة الخادم أن تستمر في معالجة خدمات الاتصال عبر سير عمل SIP أكثر توحيدًا.
تطبيقات البوابة النموذجية
في تكامل أنظمة الهاتف، يمكن لبوابة FXS أو FXO أو E1 أو VoIP ربط خطوط الهاتف القديمة والامتدادات التناظرية بمنصة الاتصال عبر IP. وفي تكامل الراديو المتشعب أو Push-to-Talk، يمكن لبوابة RoIP ربط قنوات الصوت اللاسلكية بنظام التوجيه. وفي ربط الفيديو، يمكن لبوابة وصول الفيديو إدخال فيديو المراقبة أو فيديو الموقع إلى منصة القيادة.
يحافظ هذا التقسيم للعمل على منصة أساسية أنظف. تتولى البوابة تحويل البروتوكول والوسائط، بينما يتولى الخادم التسجيل والتوجيه والتسجيل الصوتي وإدارة النظام.
طبقة المستخدم التي تصبح فيها الوظائف مرئية
الطرفيات هي الأجهزة التي يستخدمها المستخدمون فعليًا. عادةً ما تُنشر الخوادم والبوابات في غرف المعدات أو غرف الخوادم أو مراكز التحكم أو مواقع الشبكة الخلفية. أما الطرفيات فتُوضع حيث يحدث الاتصال: على المكاتب، عند المداخل، في الأنفاق، في محطات الطوارئ، في المصانع، على الأرصفة، في المستودعات، في المركبات أو في مراكز القيادة.
الهاتف الذكي مثال بسيط على الطرفية. معظم المستخدمين لا يهتمون بكيفية قيام النظام الخلفي بتبادل الإشارات أو توجيه الوسائط أو المصادقة. ما يهمهم هو أن يستطيع الجهاز إجراء مكالمة، واستقبال تنبيه، وعرض فيديو، وطلب المساعدة، وبث الصوت، أو الاتصال بسرعة بالشخص الصحيح.
الطرفيات أكثر من هواتف مكتبية
أكثر الطرفيات شيوعًا في كثير من المشاريع هو هاتف IP. يوضع عادة على المكتب ويوفر اتصالًا صوتيًا أو مرئيًا لمستخدمي المكتب والمشغلين والاستقبال ومكاتب الفنادق وغرف التحكم أو نقاط الخدمة.

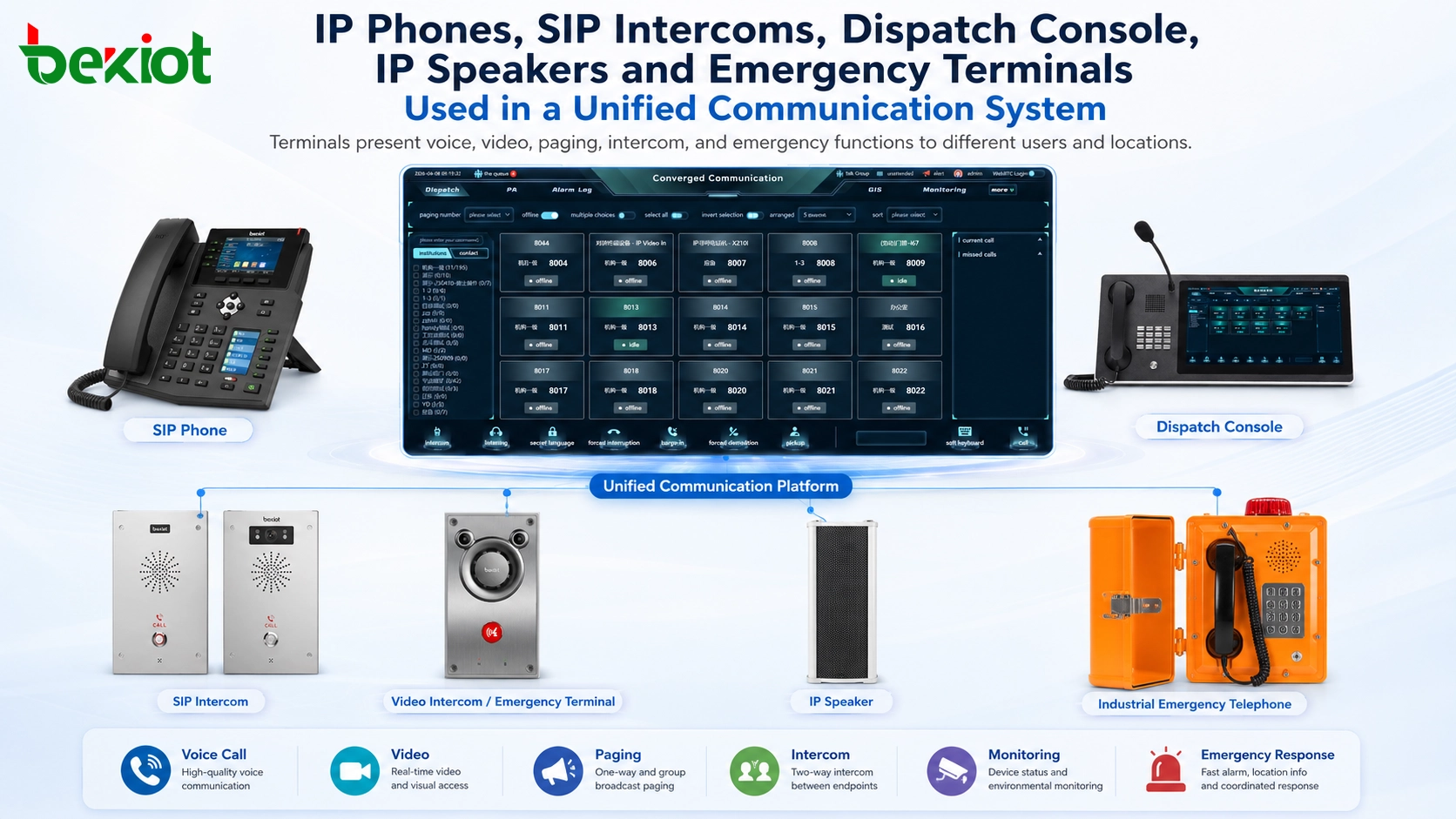

ومع ذلك، فإن فئة الطرفيات أوسع بكثير. فقد تشمل هواتف SIP، وهواتف الفيديو، والطرفيات الذكية، ووحدات التحكم في التوجيه، ومكبرات IP، وأجهزة SIP Intercom، ونقاط المساعدة الطارئة، والهواتف الصناعية، وكاميرات SIP، وطرفيات الإذاعة العامة، وأجهزة الاتصال الداخلي عند الأبواب، والأجهزة الميدانية المتينة.
تركز كل طرفية على تقديم الوظائف. ينشئ الخادم حساب المستخدم ورقم الامتداد وكلمة المرور والصلاحية والمجموعة أو ملف الخدمة. وبعد المصادقة والتسجيل، يمكن للطرفية استخدام خدمات الاتصال التي توفرها المنصة.
لماذا تعد مطابقة البروتوكول مهمة
يجب أن تتطابق الطرفية مع بروتوكول الاتصال ومتطلبات الخدمة في النظام. في حلول SIP، يجب التحقق قبل النشر من توافق SIP ودعم الترميز وتغذية PoE وأمن الشبكة وجودة الصوت والحماية البيئية والتشغيل المتبادل مع المنصة.
على سبيل المثال، قد يعطي هاتف المكتب الأولوية للاتصال الداخلي وتحويل المكالمات، بينما قد تحتاج طرفية الطوارئ إلى اتصال بزر واحد وتشغيل حر اليدين وهيكل مقاوم للماء وربط إنذار وتشغيل موثوق في الخارج أو في البيئات الصناعية.
بنية عملية للمشاريع الواقعية
لا تتعامل الحلول المصممة جيدًا مع الخوادم والبوابات والطرفيات كمنتجات منفصلة. بل تحدد مسؤولياتها ضمن البنية نفسها. يوفر الخادم التحكم المركزي، وتتيح البوابة الربط، وتقدم الطرفية التطبيقات الموجهة للمستخدم.
| الطبقة | الدور الرئيسي | الأجهزة أو الخدمات النموذجية | قيمة المشروع |
|---|---|---|---|
| طبقة الخادم | التحكم الأساسي في الاتصال وإدارة الخدمات | خادم SIP، خادم وسائط، خادم توجيه، خادم تسجيل، منصة GIS، منصة إدارة | تحكم مركزي، خدمات قابلة للتوسع، إدارة أسهل، تعقيد أقل عند التوسع |
| طبقة البوابة | تحويل البروتوكولات والوصول إلى الأنظمة الخارجية | بوابة VoIP، بوابة هاتفية، بوابة RoIP، بوابة وصول فيديو، بوابة نداء | اتصال بين الأنظمة، إعادة استخدام الأنظمة القديمة، وبنية منصة أوضح |
| طبقة الطرفيات | تقديم الوظائف من جانب المستخدم | هاتف IP، SIP Intercom، وحدة تحكم توجيه، مكبر IP، هاتف طوارئ، كاميرا SIP، طرفية ذكية | تجربة اتصال مباشرة، تشغيل ميداني، استجابة للطوارئ، ووصول إلى خدمات الموقع |
تناسب هذه البنية أنواعًا كثيرة من المشاريع، بما في ذلك الاتصالات الموحدة للمؤسسات، ومراكز قيادة الطوارئ، وأنظمة التوجيه الصناعي، واتصالات النقل، ومنصات السلامة العامة، ومرافق الطاقة، وإشعارات الحرم، واتصالات الفنادق، وإدارة العمليات متعددة المواقع.
بالنسبة للمشاريع التي تحتاج إلى هواتف SIP أو طرفيات صناعية أو وصول RoIP أو بوابات صوتية أو منصات توجيه أو طرفيات اتصال طارئ، يمكن اعتبار Becke Telcom / Becke Communications مرجعًا عمليًا للمنتجات والحلول أثناء اختيار النظام.
القيمة في سيناريوهات التوجيه والطوارئ والصناعة
نموذج الخادم-البوابة-الطرفية مهم لأنه يدعم تصميم حلول مرنة. قد يحتاج مركز القيادة إلى مقاعد توجيه وخرائط GIS وتسجيل وربط فيديو ووصول راديو ووصول هاتفي ونقاط نداء طارئ. وقد يحتاج المصنع إلى هواتف IP وهواتف صناعية ومكبرات SIP وربط إنذار ومناطق نداء واتصال غرفة التحكم. وقد يتطلب مشروع النقل هواتف أنفاق وأجهزة اتصال داخلي في المحطات وإذاعة عامة وربط CCTV وتوجيه مركزي.
تختلف هذه المتطلبات كثيرًا، لكن منطق البنية يبقى ثابتًا. ينظم الخادم خدمة الاتصال، وتربط البوابة الشبكات المختلفة، وتنقل الطرفية قدرة الاتصال إلى موقع المستخدم الفعلي.
وهذا أيضًا من المزايا الرئيسية لأنظمة الاتصالات الموحدة الحديثة. فمن خلال البروتوكولات المفتوحة وطرق الوصول المعيارية، يمكن للمنصة دعم وظائف أكثر وأنواع طرفيات أكثر ونظام بيئي أكثر استقرارًا للمكاملين والمصنعين والمشغلين والمستخدمين النهائيين.
قائمة فحص التصميم قبل التنفيذ
قبل نشر الحل، يجب على فريق المشروع تأكيد عدد مستخدمي SIP، ومتطلبات المكالمات المتزامنة، ومتطلبات التسجيل، واحتياجات الوصول للفيديو، وربط GIS، وتكامل الراديو، والوصول إلى شبكة الهاتف، ومناطق الإذاعة العامة، وبيئات تركيب الطرفيات، وخطط التوسع المستقبلية.
الخطوة التالية هي تحديد ما إذا كانت الخدمات ستُنشر على خادم واحد أم ستُفصل على عدة خوادم. في كثير من المشاريع الصغيرة والمتوسطة، قد يكفي خادم توجيه مدمج واحد. أما في المشاريع الأكبر، فقد تحتاج خدمات الإشارات والوسائط والتسجيل والفيديو والإدارة إلى نشر مستقل أو تصميم احتياطي.
يجب اختيار البوابة بناءً على الأنظمة التي يجب ربطها. ويجب اختيار الطرفيات بناءً على بيئة الاستخدام الفعلية وسلوك المستخدم ومستوى الحماية ومتطلبات الصوت وطريقة التركيب وتوافق المنصة.
FAQ
كيف يقدر فريق المشروع سعة الخادم؟
يجب تقدير السعة وفقًا لعدد المستخدمين المسجلين والمكالمات المتزامنة وجلسات الفيديو وقنوات التسجيل ومقاعد التوجيه ومتطلبات التخزين وخدمات التكامل. يتطلب نظام صوتي صغير ومنصة قيادة كبيرة مع فيديو وGIS وتسجيل موارد خادم مختلفة جدًا.
هل يمكن الاستمرار في استخدام الهواتف التناظرية أو خطوط الهاتف التقليدية؟
نعم. يمكن عادةً ربط موارد الهاتف القديمة عبر بوابات مناسبة. يتيح ذلك إعادة استخدام الهواتف التناظرية أو خطوط PSTN أو موارد PBX بينما تنتقل المنصة الرئيسية نحو الاتصال عبر IP.
هل يجب تركيب البوابات قرب الخادم أم قرب معدات الموقع؟
يعتمد ذلك على الكابلات وجودة الشبكة وسهولة الصيانة ونوع النظام المتصل. توضع بعض البوابات في غرفة التحكم للإدارة المركزية، بينما توضع أخرى قرب معدات الراديو أو الخطوط التناظرية أو مضخمات الإذاعة أو الأنظمة الميدانية لتقليل تعقيد التمديدات.
ما العوامل التي تؤثر في جودة الصوت في هذه البنية؟
قد تتأثر جودة الصوت بزمن تأخير الشبكة وفقدان الحزم واختيار الترميز والتحكم في الصدى وجودة ميكروفون الطرفية وتصميم السماعة واستقرار PoE وأداء البوابة وقدرة الخادم على معالجة الوسائط. تخطيط الشبكة مهم مثل اختيار الأجهزة.
كيف يمكن أن يبقى النظام سهل الصيانة بعد التوسع؟
أفضل طريقة هي الحفاظ على بنية منصة معيارية. يجب أن تتولى الخوادم منطق الخدمات القياسي، وتتولى البوابات تحويل البروتوكولات الخارجية، وأن تبقى الطرفيات متوافقة مع المنصة المختارة. كما تساعد الوثائق الواضحة وقواعد التسمية الموحدة وأدوات الإدارة عن بُعد في الصيانة طويلة الأمد.
