تحتاج أنظمة الصوت في المؤسسات غالبًا إلى الإبقاء على الهواتف التناظرية وأجهزة الفاكس وخطوط PSTN ومعدات PBX القديمة، مع الانتقال في الوقت نفسه إلى IP PBX أو جذوع SIP أو الاتصالات السحابية أو منصات الصوت الموحدة. في هذا النوع من النشر الهجين، تبدو منافذ FXS وFXO صغيرة، لكنها تحدد قدرة النظام على إجراء المكالمات واستقبالها والرنين الصحيح والحفاظ على مسارات احتياطية.

على الرغم من أن منافذ FXS وFXO قد تستخدم موصلًا ماديًا مشابهًا من نوع RJ11، فإنها ليست متطابقة. أدوارها الكهربائية متعاكسة. أحد الطرفين يوفّر طاقة الخط ونغمة الاتصال وجهد الرنين؛ والطرف الآخر يستقبل هذه الإشارات ويتصرف كطرفية هاتفية. إذا تم توصيلها بشكل خاطئ فقد تظهر مشكلات مثل غياب نغمة الاتصال، فشل المكالمات الواردة، تعطل احتياطي PSTN، عدم استقرار إرسال الفاكس، أو حتى تلف الواجهة.

لماذا يجب تحديد دور المنفذ أولًا

كثير من أعطال الصوت التناظري لا تنتج عن تسجيل SIP أو إعدادات الترميز أو قواعد الجدار الناري أو منطق توجيه PBX. بل تبدأ من خطأ بسيط في التوصيل: توصيل الواجهة التناظرية الخطأ بالجانب الخطأ من الدارة. وبما أن منافذ FXS وFXO قد تبدو متشابهة من الخارج، يجب على فني التركيب تحديد ما إذا كان الكابل قادمًا من جهاز طرفي أم من مصدر خط.

القاعدة الأساسية واضحة. FXS هو جانب الخدمة الذي يوفّر الطاقة والإشارات. FXO هو جانب الطرفية الذي يستقبل الطاقة والإشارات. التوصيل الصحيح يربط دائمًا جانبًا يوفّر الطاقة بجانب يستقبلها. توصيل FXS مع FXS أو FXO مع FXO غير صحيح لأن الطرفين يحاولان أداء الدور نفسه.

في تخطيط المشروع، يعني ذلك أن كل كابل تناظري يجب تصنيفه قبل التركيب. يجب معرفة هل يتجه الكابل إلى هاتف أو فاكس أو لوحة إنذار أو امتداد PBX قديم أو خط PSTN من المشغل أو مصدر صوت آخر. هذا التحديد المبكر يقلل تكرار استكشاف الأعطال بعد التحويل.

فهم FXS في النشر الفعلي

FXS اختصار لـ Foreign Exchange Station. في التطبيق العملي، يعمل منفذ FXS مثل مقبس الهاتف الجداري. فهو يوفّر تيار الخط ونغمة الاتصال وجهد الرنين للطرفية التناظرية. عند توصيل هاتف تناظري بمنفذ FXS يمكنه سماع النغمة والرنين عند ورود مكالمة والعمل كامتداد من خلال البوابة التناظرية.

تُستخدم منافذ FXS لتوصيل الهواتف التناظرية العادية وأجهزة الفاكس والمودم وهواتف المصاعد وهواتف الطوارئ وهواتف الأبواب ولوحات الإنذار وغيرها من الطرفيات التناظرية. الجهاز الطرفي نفسه لا يوفّر طاقة الخط؛ بل يتوقع الحصول على الشروط الكهربائية اللازمة من البوابة.

في كثير من بيئات المؤسسات، تعد منافذ FXS مهمة لأنها تحمي الاستثمار الحالي. قد تكون لدى الشركة أجهزة تناظرية موثوقة مثبتة في المكاتب والمستودعات والفنادق والحرم الجامعي والمباني الصناعية. باستخدام بوابات FXS يمكن لهذه الأجهزة أن تبقى في الخدمة أثناء ترقية منصة الصوت الأساسية إلى IP.

فهم FXO في النشر الفعلي

FXO اختصار لـ Foreign Exchange Office. في المشاريع الفعلية، يتصرف منفذ FXO مثل هاتف تناظري. فهو يستقبل طاقة الخط ونغمة الاتصال وإشارة الرنين من خط PSTN أو خط نحاسي من المشغل أو منفذ امتداد في PBX قديم. يستطيع منفذ FXO اكتشاف الرنين ورفع الخط وإنهاء المكالمة وإرسال أرقام الاتصال عبر الخط التناظري.

تُستخدم منافذ FXO عندما تحتاج البوابة إلى الاتصال بخط تناظري خارجي أو بامتداد تناظري يوفره نظام آخر. مثلًا، إذا أرادت مؤسسة أن يستخدم IP PBX خطوط PSTN الحالية للمكالمات الواردة والصادرة، فيجب توصيل هذه الخطوط بمنافذ FXO.

يفيد FXO أيضًا عند الحاجة إلى استراتيجية انتقال محافظة. بعض المواقع لا يمكنها إزالة كل الخطوط النحاسية فورًا لأن أرقامًا معينة ما زالت منشورة، أو لأن قواعد مكالمات الطوارئ تعتمد على الخطوط التقليدية، أو بسبب محدودية الخدمة المحلية. تسمح بوابات FXO بدمج هذه الخطوط في النظام الجديد دون تعطيل الاتصالات اليومية.

منتج ذو صلة: Analog Gateway — تربط بوابات Becke Telcom التناظرية الهواتف التناظرية وأجهزة الفاكس وجذوع PSTN ومنافذ PBX القديمة بنظام صوت IP مع خيارات نشر مرنة لـ FXS وFXO.

بنية عملية للانتقال إلى صوت IP

في مشروع حديث لترحيل الصوت، تصبح البوابة التناظرية جسرًا بين الموارد التناظرية القديمة ومنصة الاتصال عبر IP الجديدة. توصل منافذ FXS الطرفيات التناظرية وتحولها إلى امتدادات IP. وتوصل منافذ FXO خطوط PSTN أو منافذ PBX القديمة وتحولها إلى مسارات مكالمات قابلة للوصول عبر SIP.

تتيح هذه البنية انتقالًا تدريجيًا. يمكن للهواتف والفاكسات وخطوط الطوارئ وأسلاك الفروع وخطوط المشغل التناظرية الاستمرار في العمل بينما ينتقل التحكم الرئيسي بالمكالمات إلى IP PBX أو منصة تعتمد على SIP. هذا يقلل تكلفة الاستبدال ويجنب تغيير كل الطرفيات في الوقت نفسه.

التصميم الموصى به هو فصل وصول الطرفيات التناظرية، ووصول الخطوط الخارجية، ومنطق توجيه PBX إلى طبقات واضحة. تتولى البوابة التحويل الكهربائي وإشارات SIP. ويدير IP PBX أرقام الامتدادات والصلاحيات وخطط التوجيه والبريد الصوتي والتسجيل وقوائم الانتظار وسياسات الجذوع. توفر المبدلات وVLAN وQoS وسياسات الأمان أساس IP مستقرًا.

سيناريوهات تطبيق شائعة

الإبقاء على الهواتف التناظرية أثناء ترقية PBX

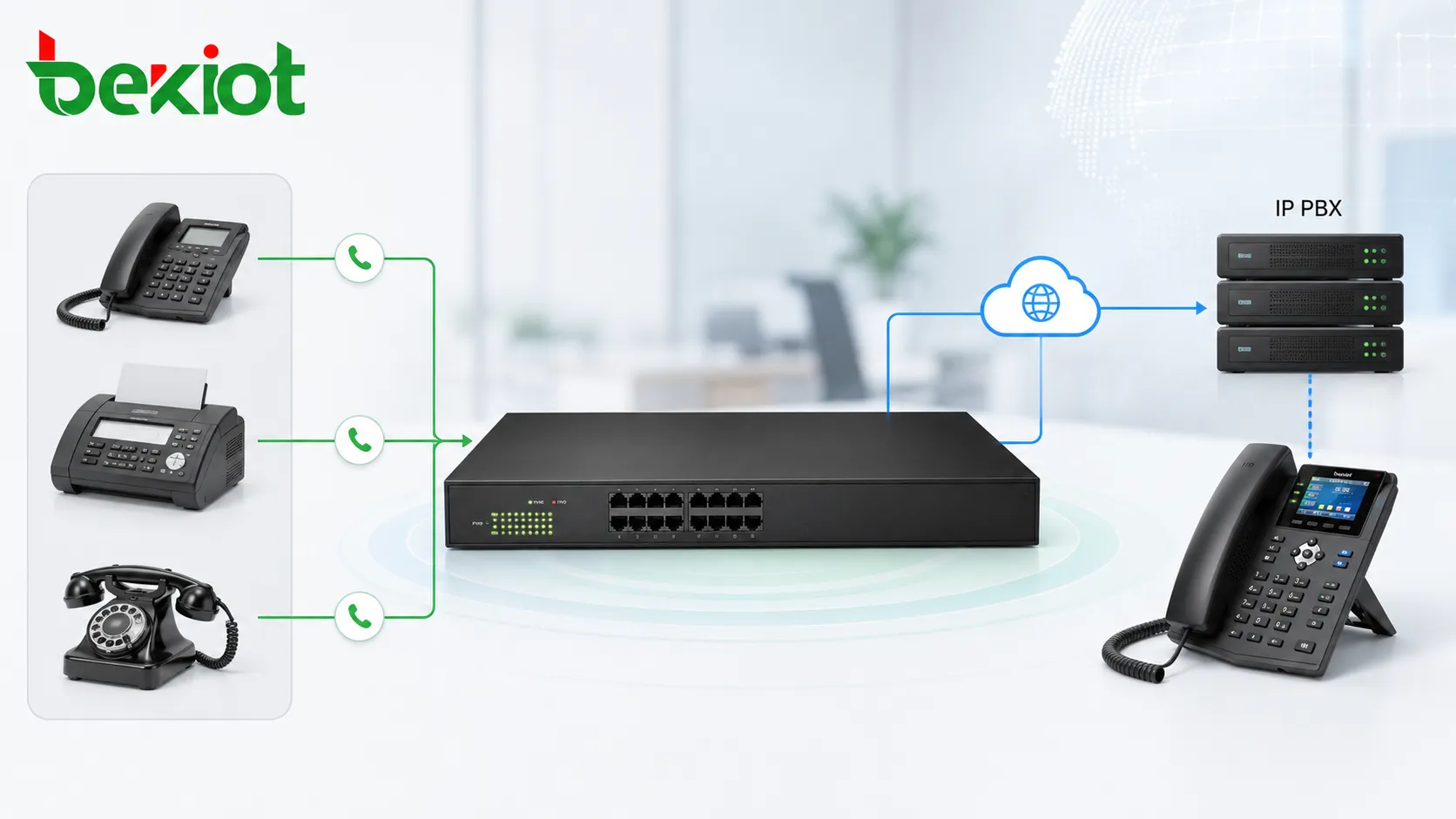

عندما تنتقل مؤسسة من PBX تقليدي إلى IP PBX، قد تبقى لديها هواتف تناظرية كثيرة في المكاتب أو المستودعات أو غرف الفنادق أو غرف الأمن أو مناطق الإنتاج. لا يكون استبدالها جميعًا دفعة واحدة ضروريًا دائمًا. يمكن لبوابة تناظرية بمنافذ FXS توصيل هذه الهواتف إلى IP PBX وتشغيلها كامتدادات.

هذا مفيد خصوصًا عندما يصعب استبدال الكابلات الحالية أو عندما تكون الهواتف التناظرية موثوقة بما يكفي للاستخدام اليومي. توفر البوابة واجهة الخط التناظري، بينما يدير IP PBX أرقام الامتدادات والتوجيه والصلاحيات وخدمات الصوت المركزية.

توصيل أجهزة الفاكس بنظام صوت IP

ما زالت شركات كثيرة تستخدم الفاكس للعقود والفواتير والمستندات الطبية ونماذج الخدمات اللوجستية والاتصالات الحكومية. تتطلب هذه الأجهزة عادة واجهة خط تناظري. توفر منافذ FXS هذا الاتصال وتسمح بدمج الفاكس في بيئة صوت IP.

في تطبيقات الفاكس، يجب الانتباه إلى جودة الخط وإعدادات الترميز ودعم T.38 واختبارات النقل الحقيقية. الفاكس أكثر حساسية من المكالمات الصوتية العادية، لذلك يجب اختباره بوثائق فعلية قبل القبول النهائي.

استخدام خطوط PSTN كمسارات مكالمات

إذا كان الموقع لا يزال يمتلك خطوط PSTN تناظرية من مشغل الاتصالات، فيجب توصيلها بمنافذ FXO. ثم تحول البوابة هذه الخطوط إلى مسارات يمكن لـ IP PBX استخدامها. وبذلك يدير PBX المكالمات الواردة والصادرة والصلاحيات ومسارات الاحتياط من نظام واحد.

هذا التصميم شائع في الفروع والمواقع الصغيرة والمكاتب المؤقتة والمنشآت البعيدة والأماكن التي لم يكتمل فيها الانتقال إلى SIP trunk. كما يساعد المؤسسات على الاحتفاظ بالأرقام العامة الحالية أثناء الانتقال المرحلي.

بناء مسار احتياطي للمكالمات الحرجة

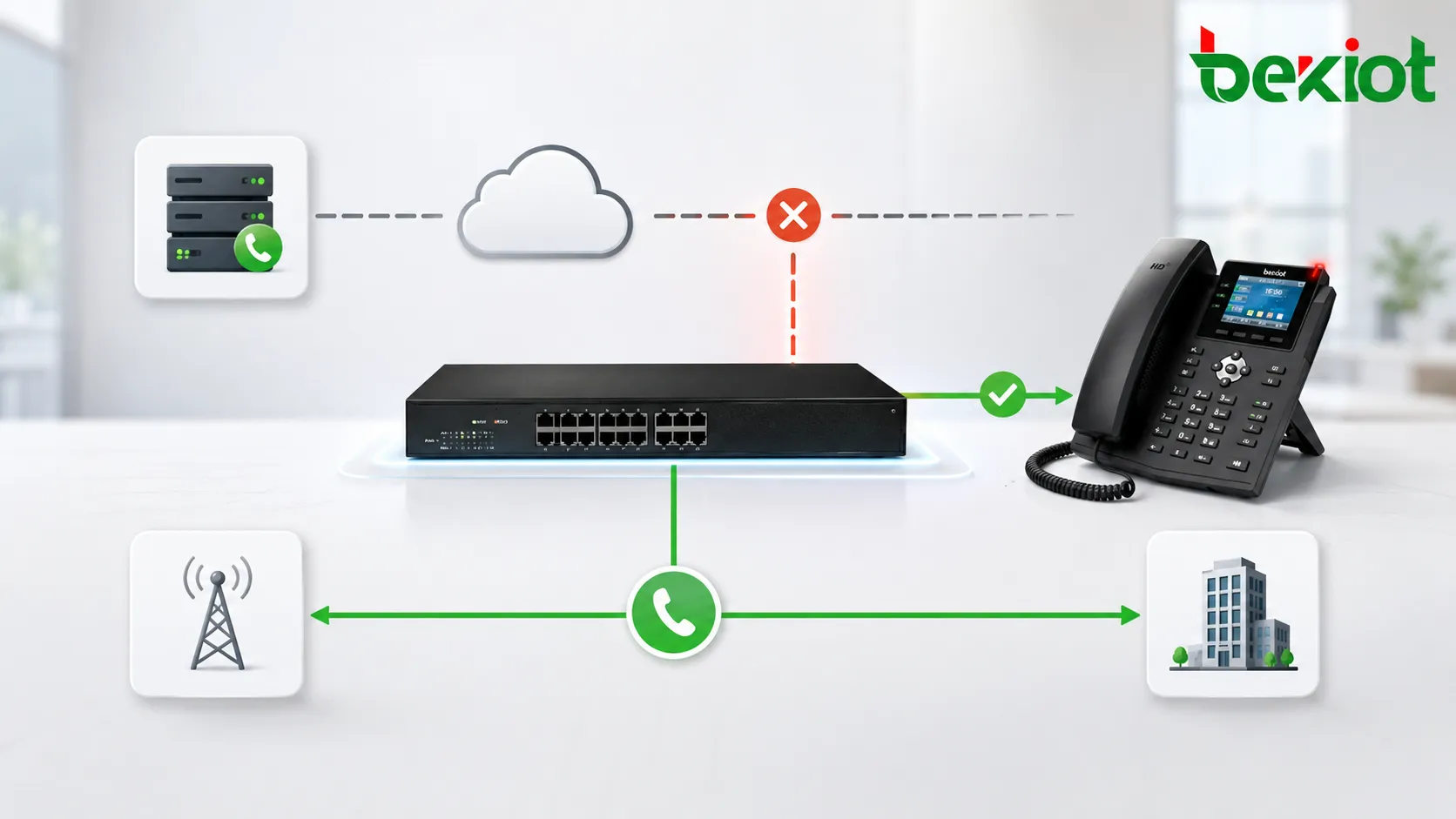

يمكن أيضًا استخدام منافذ FXO كمسار احتياطي. في الوضع الطبيعي، تمر المكالمات عبر SIP trunks أو شبكة IP الخاصة بالمؤسسة. إذا فشل الإنترنت أو SIP trunk أو الجدار الناري أو رابط البيانات، يمكن توجيه مكالمات محددة عبر خط PSTN متصل بمنفذ FXO.

يفيد هذا الاحتياط في المستشفيات والمصانع والحرم الجامعي ومواقع الخدمة العامة ومراكز الأمن وغيرها من البيئات التي تكون فيها إتاحة الصوت مهمة. حتى خط تناظري تقليدي واحد يمكن أن يقدم مسار طوارئ مهمًا عند انقطاع اتصال IP.

الربط مع PBX قديم

أثناء الانتقال التدريجي، قد يحتاج PBX قديم إلى التعايش مع IP PBX جديد. في حالات كثيرة، يتصرف منفذ الامتداد في PBX القديم كمصدر FXS لأنه يوفّر الطاقة ونغمة الاتصال للهاتف. لربط هذا الامتداد القديم بالنظام الجديد يجب استخدام منفذ FXO في البوابة.

يسمح ذلك بتبادل المكالمات بين النظامين القديم والجديد خلال فترة الانتقال. يمكن للمؤسسة الحفاظ على الامتدادات الحالية والكابلات وعادات المستخدمين واستمرارية الخدمة أثناء نقل أقسام أو مواقع محددة إلى المنصة الجديدة.

تخطيط سعة المنافذ وتدفق المكالمات

يجب أن يبدأ تخطيط البوابة التناظرية بجرد حقيقي. يجب عدّ الهواتف التناظرية وأجهزة الفاكس وأجهزة الإنذار وهواتف المصاعد وهواتف الأبواب وخطوط PSTN ومنافذ PBX القديمة التي يجب الاحتفاظ بها. كل طرفية تناظرية تحتاج عادة إلى منفذ FXS واحد، وكل خط خارجي تناظري أو مصدر امتداد PBX قديم يحتاج عادة إلى منفذ FXO واحد.

يجب أن يأخذ تخطيط السعة في الاعتبار التزامن في المكالمات. وجود ثمانية هواتف تناظرية لا يعني دائمًا الحاجة إلى ثماني مكالمات متزامنة، لكن كل هاتف يحتاج إلى واجهة FXS خاصة به. أما أربعة خطوط PSTN متصلة عبر FXO فتسمح عادة بما يصل إلى أربع مكالمات خارجية متزامنة.

تصميم تدفق المكالمات مهم أيضًا. قد تحتاج المكالمات الواردة عبر PSTN إلى الرنين على الرد الآلي أو امتداد الاستقبال أو قائمة انتظار أو مجموعة هواتف. وقد تحتاج المكالمات الصادرة إلى قواعد بادئة أو أولوية للطوارئ أو توجيه منخفض التكلفة أو سياسات احتياط. يجب تصميم هذه القواعد قبل التركيب.

أخطاء التوصيل النموذجية التي يجب تجنبها

لأن واجهات FXS وFXO قد تبدو متشابهة، يجب فحصها بعناية قبل إدخال الكابلات. يجب تأكيد تسمية المنفذ وطراز البوابة ونوع الوحدة ووجهة الكابل. المنفذ المسمى Phone أو TEL أو الذي يحمل رمز سماعة يشير غالبًا إلى FXS. والمنفذ المسمى Line أو CO أو PSTN يشير غالبًا إلى FXO.

دليل اختيار المنافذ

يتم اختيار البوابة الصحيحة عبر حساب ما يجب توصيله. الموقع الذي يحتوي على الكثير من الهواتف التناظرية يحتاج إلى منافذ FXS كافية. والموقع الذي يحتوي على عدة خطوط PSTN يحتاج إلى منافذ FXO كافية. وقد يحتاج مشروع الانتقال إلى بوابة مختلطة توفر النوعين.

قائمة فحص التشغيل

قبل تشغيل النظام، يجب اختبار كل منفذ تناظري وفق غرضه الحقيقي. يجب التحقق من نوع المنفذ ووسم الكابل والطرفية المتصلة ومصدر الخط ورقم الامتداد ومسار trunk وسلوك معرف المتصل والرنين والتوجيه الوارد والصادر وDTMF وحالة تحرير المكالمة.

بالنسبة للمواقع التي تستخدم خطوط FXO كمسار احتياطي، يجب اختبار التحويل التلقائي عند محاكاة فشل الشبكة. يجب التأكد من أن مكالمات الطوارئ أو الأولوية ما زالت ممكنة عندما تكون SIP trunks أو الإنترنت غير متاحة. وبالنسبة لطرفيات FXS، يجب فحص رنين الهواتف وسلوك الفاكس أو الطرفيات الخاصة.

بعد التشغيل، يجب توثيق التكوين النهائي بوضوح، بما في ذلك عنوان IP للبوابة، وعنوان خادم SIP، وطريقة المصادقة، وتخطيط المنافذ، وخطة الأرقام، وجدول التوجيه، وسياسة التحويل الاحتياطي، وإصدار البرنامج الثابت، وتسميات الكابلات المادية. السجلات الجيدة تسهّل الصيانة وتقلل أخطاء التوسعة اللاحقة.

الإدارة التشغيلية بعد النشر

يجب مراقبة البوابات التناظرية مثل أجهزة الصوت الشبكية الأخرى. على المسؤولين فحص حالة التسجيل وحالة الخط وسجلات المكالمات والانقطاعات غير الطبيعية واستخدام المنافذ وأحداث الإنذار. وإذا كان خط PSTN الاحتياطي نادر الاستخدام، فيجب اختباره دوريًا، لأن المسار غير المختبر قد يفشل وقت الحاجة.

يجب أيضًا تضمين تحديثات البرنامج الثابت ونسخ التكوين الاحتياطية وسياسات كلمات المرور والتحكم في الوصول إلى الشبكة ضمن خطة الصيانة. لأن البوابات التناظرية تربط خطوطًا مادية قديمة بأنظمة IP حديثة، فهي تقع عند حد مهم بين البنية القديمة وخدمات الاتصال الرقمية.

القيمة التجارية لاتصالات المؤسسات

يساعد حل FXS وFXO المخطط جيدًا المؤسسات على حماية الاستثمار الحالي أثناء تحديث نظام الصوت. بدلًا من استبدال كل الأجهزة التناظرية فورًا، يمكن للشركات إعادة استخدام الهواتف والفاكسات وخطوط PSTN واتصالات PBX القديمة من خلال بنية بوابة تناظرية مضبوطة.

هذا النهج مفيد لمراكز الاتصال والفروع والفنادق والمصانع والمدارس والمستشفيات ومواقع الخدمات اللوجستية والمباني العامة والمنشآت الصناعية. فهو يقلل مخاطر الانتقال، ويبقي الخدمات الأساسية متاحة، ويبني جسرًا عمليًا بين البنية الصوتية القديمة ومنصات الاتصال عبر IP.

بالنسبة لصناع القرار، لا تقتصر القيمة على التوافق التقني. يمكن لحل بوابة تناظرية جيد أن يقلل تكلفة المشروع، ويقصر وقت الانتقال، ويحمي الأرقام الحالية، ويدعم احتياطي الطوارئ، ويبسط الترقيات المرحلية. كما يوفر لفرق تقنية المعلومات والاتصالات مسارًا قابلًا للإدارة نحو اتصال IP مركزي.

FAQ

هل تستطيع البوابة التناظرية حل كل مشكلات الخطوط النحاسية القديمة؟

لا. تستطيع البوابة تحويل الاتصال وإدارته، لكنها لا تصلح بالكامل ضعف جودة خط المشغل أو الكابلات المتضررة بالماء أو مشكلات التأريض أو الأسلاك القديمة غير المستقرة. لا يزال اختبار الخط المادي ضروريًا.

لماذا يحتاج الفاكس إلى اختبار خاص بعد الانتقال؟

نقل الفاكس أكثر حساسية من الصوت العادي. حتى إذا كانت المكالمات الصوتية واضحة، قد يفشل الفاكس بسبب إعدادات الترميز أو فقدان الحزم أو التأخير أو عدم وجود دعم فاكس مناسب. يجب إجراء اختبارات فعلية قبل قبول المشروع.

هل يجب أن يستخدم كل فرع العدد نفسه من منافذ FXS وFXO؟

لا. يجب أن يعتمد عدد المنافذ على الأجهزة والخطوط الفعلية. الفرع الذي يحتوي على هواتف تناظرية كثيرة قد يحتاج إلى FXS أكثر، بينما الفرع الذي يحتفظ أساسًا بخطوط PSTN احتياطية قد يحتاج إلى FXO أكثر.

كيف تتجنب فرق الصيانة الالتباس مستقبلًا؟

يجب توثيق كل منفذ بنوع الواجهة ورقم منفذ البوابة والجهاز أو الخط المتصل ورقم الامتداد أو trunk ومسار الكابل وغرض الخدمة. تساعد التسمية الواضحة على تقليل وقت استكشاف الأعطال.

متى تكون البوابة المختلطة FXS وFXO مناسبة؟

تكون مناسبة عندما يحتاج موقع واحد إلى وصول الطرفيات التناظرية ووصول خطوط PSTN معًا. وفي الأنظمة الأكبر، قد تكون بوابات FXS وFXO المنفصلة أسهل في التوسعة والصيانة والعزل أثناء استكشاف الأعطال.
