غالباً ما تحتاج محطات تحصيل رسوم الطرق السريعة، ومناطق مواقف السيارات غير المأهولة، ومداخل الخدمة، ونقاط المساعدة العامة إلى طريقة بسيطة وموثوقة ليتمكن السائقون أو الموظفون من التواصل مع غرفة التحكم. ويُستخدم جهاز اتصال داخلي بزر واحد عادةً لهذا الغرض. معظم أجهزة الاتصال الداخلي الحديثة بزر واحد تعتمد اتصال VoIP القائم على SIP، مما يجعلها مرنة للنشر عبر شبكات IP، والتوجيه عن بُعد، والتكامل مع أنظمة اتصال أخرى.
في مشروع عملي لمحطة رسوم، غالباً ما يتم ربط جهاز الاتصال الداخلي بكاميرا مراقبة قريبة. عندما يضغط المستخدم زر الاتصال، لا يبدأ النظام مكالمة صوتية فقط، بل يعرض أيضاً فيديو الكاميرا المقابلة تلقائياً على وحدة تحكم المشغل أو هاتف الفيديو. وبهذا يحصل المشغل على اتصال صوتي وتأكيد بصري مباشر في الوقت نفسه.
أماكن استخدام النظام
مسارات الرسوم والأكشاك ونقاط الخدمة غير المأهولة
يناسب نظام الاتصال الداخلي بزر واحد وربط الكاميرا مداخل محطات الرسوم، ومسارات الخروج، ومسارات ETC/MTC، وأكشاك الرسوم، ومخارج مواقف السيارات، ونقاط المساعدة على جانب الطريق، ومناطق الإدارة غير المأهولة. عندما يواجه السائق مشكلة دفع، أو انسداد مسار، أو عطل معدات، أو خطر حادث، أو حاجة إلى مساعدة طارئة، يوفر الاتصال الداخلي مسار تواصل مباشر مع غرفة التحكم.
بالمقارنة مع نقطة مساعدة صوتية فقط، يتيح ربط الكاميرا للمشغل التحقق فوراً من الحالة في الموقع. يمكن لغرفة التحكم رؤية موضع المركبة، وحالة المسار، وسلوك المستخدم، والعوائق القريبة، وحالة المرور المحيطة قبل تحديد طريقة الاستجابة.
لماذا يجب أن يعمل الصوت والفيديو معاً
في تشغيل محطات الرسوم، تشرح المكالمة الصوتية المشكلة، بينما يساعد الفيديو على التحقق من المشهد. إذا كان المشغل يسمع المتصل فقط ولا يرى المسار، فقد يصعب الحكم ما إذا كانت الحالة استفساراً بسيطاً، أو نزاع دفع، أو عطل معدات، أو ازدحاماً مرورياً، أو حادث سلامة، أو طلباً طارئاً.
من خلال ربط جهاز الاتصال الداخلي بالكاميرا، يحسن النظام دقة الاستجابة. يمكن للمشغل التحدث مع المتصل، ومشاهدة الفيديو المباشر، وإبلاغ فريق الصيانة، وتوجيه السائق، أو تصعيد الحدث إلى مركز المراقبة عند الحاجة.
طريقة السحب المباشر الأساسية
استخدام RTSP لربط الكاميرا ببساطة
الطريقة الأساسية هي تكوين عنوان بث RTSP على جهاز الاتصال الداخلي بزر واحد أو على جهاز جهة التشغيل. على سبيل المثال، إذا تم تركيب جهاز اتصال داخلي قرب مسار رسوم معين، يمكن للنظام ربط هذا الجهاز بعنوان RTSP الخاص بالكاميرا التي تراقب المسار نفسه.
عند الضغط على زر الاتصال الداخلي، تسحب وحدة التحكم أو هاتف الفيديو بث RTSP المقابل وتعرض الفيديو. هذه طريقة إعداد بسيطة ومباشرة، وهي مناسبة خصوصاً للمشاريع الصغيرة التي تحتوي على عدد قليل من الكاميرات ونقاط الاتصال، وعلاقة واضحة واحد إلى واحد بين نقطة المساعدة والكاميرا.
قيود الوصول المباشر إلى الكاميرا
رغم أن السحب المباشر عبر RTSP سهل الفهم، فإنه قد يسبب مشكلات في مشاريع الطرق السريعة الأكبر. قد يشمل المشروع كاميرات من شركات مختلفة، وتنسيقات ترميز فيديو مختلفة، ودقات مختلفة، ومقاطع شبكية مختلفة. قد تستخدم بعض الكاميرات H.265 بينما تدعم بعض أجهزة العرض H.264 فقط. وقد تكون بعض التدفقات كبيرة جداً بحيث لا تعرض بسلاسة على هاتف فيديو أو محطة تشغيل.
مشكلة أخرى شائعة هي الحمل الزائد. إذا قامت عدة أجهزة أو أنظمة بسحب الفيديو من الكاميرا نفسها في الوقت نفسه، فقد لا تتحمل الكاميرا أو جهاز NVR الضغط جيداً. كما أن الوصول عبر الشبكات، والتحكم في الصلاحيات، وأمان التدفق، وتوافق البروتوكولات يمكن أن تجعل تنفيذ المشروع أكثر صعوبة.
لماذا تكون طبقة البوابة مطلوبة غالباً
حل مشكلات توافق البروتوكول والشبكة

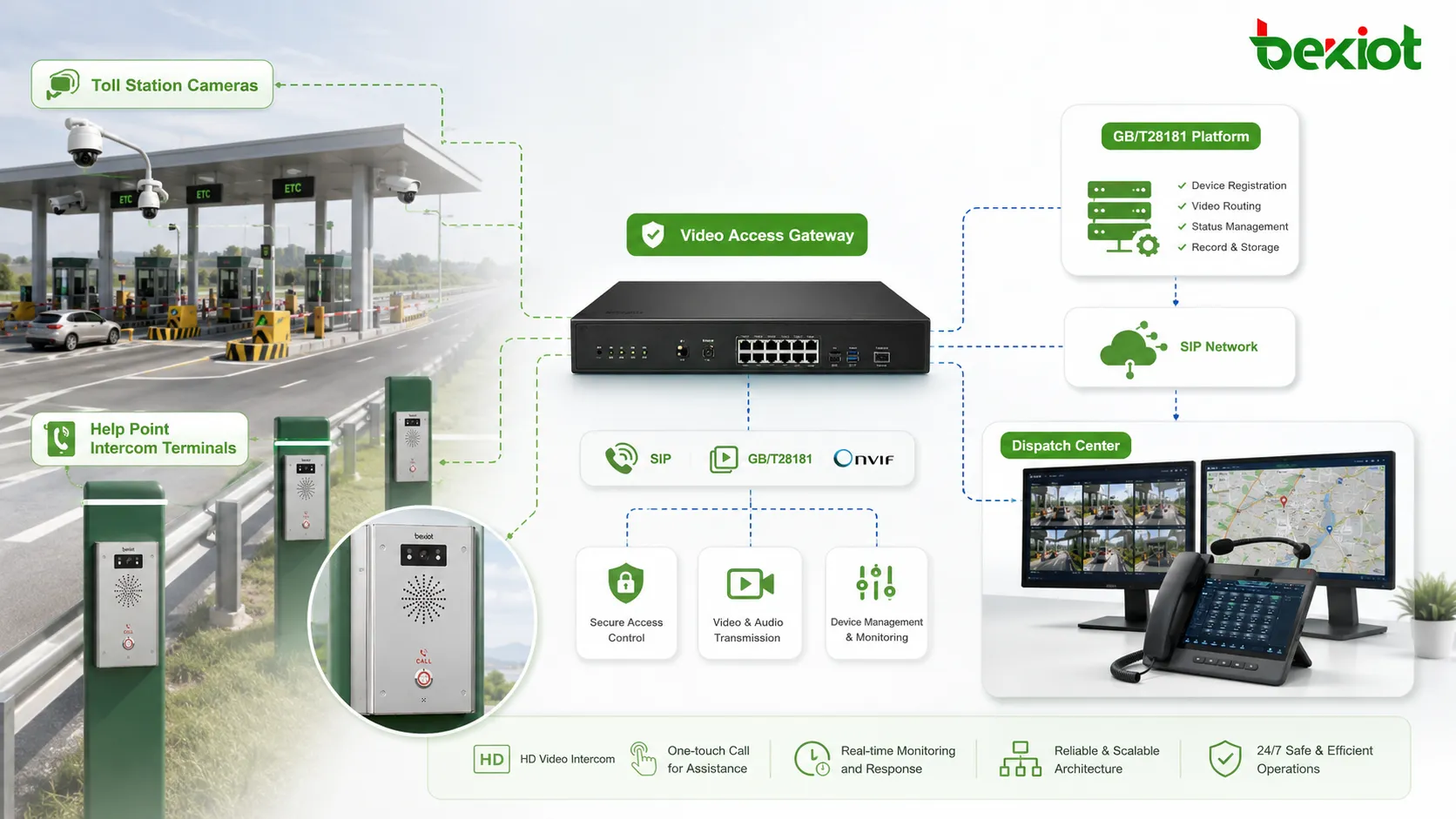

يمكن إضافة بوابة وصول فيديو بين نظام الكاميرات ونظام تشغيل الاتصال الداخلي. بدلاً من السماح لكل جهاز اتصال داخلي أو جهاز تشغيل بسحب التدفقات مباشرةً من الكاميرات، تستقبل البوابة موارد الفيديو مركزياً وتحولها وتوزعها.
في مشاريع محطات الرسوم، قد تدعم البوابة RTSP و GB/T28181 وطرق وصول فيديو أخرى. في نظام طرق سريع أكبر، يمكن استخدام GB/T28181 للاتصال بمنصة فيديو عليا، مما يسمح للبوابة بإدارة موارد الفيديو بطريقة أكثر معيارية. بعد ذلك يمكن لنظام الاتصال الداخلي الحصول على بث الفيديو المطلوب من البوابة بدلاً من كل كاميرا مباشرة.
بناء طبقة فيديو أسهل للإدارة
مع بنية تعتمد على البوابة، يصبح النظام أسهل في الصيانة. لا تحتاج الكاميرات وأجهزة NVR ومنصات الفيديو ونقاط الاتصال الداخلي ووحدات التحكم إلى الاتصال بطريقة متفرقة. تعمل البوابة كطبقة وسيطة للفيديو توفر وصولاً موحداً وتحويل تدفقات وتوزيعاً مضبوطاً.
يكون ذلك مفيداً خصوصاً عندما يتوسع مشروع محطة الرسوم من بضعة مسارات إلى عدة محطات ومناطق خدمة ومراكز إدارة ومنصات قيادة إقليمية. تساعد بوابة وصول الفيديو في الحفاظ على قابلية توسع النظام مع تقليل أعمال التكامل المتكررة.
بنية النشر في محطة الرسوم
طبقة الموقع وطبقة الوصول وطبقة التشغيل
يمكن تقسيم البنية العملية إلى ثلاث طبقات. تشمل طبقة الموقع أجهزة اتصال داخلي SIP بزر واحد، وكاميرات IP، وكاميرات مسارات الرسوم، وكاميرات الأكشاك، وأجهزة NVR، ونقاط المساعدة الطارئة، ومفاتيح الشبكة. تُركب هذه الأجهزة بالقرب من مسار الرسوم أو نقطة الخدمة.
تشمل طبقة الوصول بوابة وصول الفيديو، وخادم SIP أو IP-PBX، ومنصة الفيديو، ومعدات توجيه الشبكة. تتولى هذه الطبقة تسجيل SIP، والوصول إلى الكاميرات، وإدارة تدفقات RTSP أو GB/T28181، وتحويل الفيديو، والربط بين محطة الرسوم ومركز القيادة.
تشمل طبقة التشغيل وحدة التحكم، وهاتف الفيديو، ومحطة عمل المراقبة، ونظام التسجيل، ومنصة إدارة التشغيل. عندما يتم تفعيل مكالمة بزر واحد، يستطيع المشغل الرد على المكالمة ومشاهدة بث الفيديو المرتبط على الشاشة نفسها أو على شاشة مرتبطة.
تسلسل الربط النموذجي
يبدأ التسلسل عادةً عندما يضغط سائق أو موظف زر الاتصال الداخلي. يرسل جهاز SIP للاتصال الداخلي طلب اتصال إلى مركز التشغيل. وفي الوقت نفسه، يحدد النظام الكاميرا المرتبطة بناءً على معرف جهاز الاتصال الداخلي، أو رقم المسار، أو جدول ربط الأجهزة، أو قاعدة ربط محددة مسبقاً.
بعد ذلك ترد وحدة التحكم على مكالمة SIP وتسحب بث الفيديو المرتبط من الكاميرا أو NVR أو المنصة أو بوابة وصول الفيديو. إذا احتاج البث إلى تحويل، يمكن للبوابة إخراج صيغة متوافقة إلى محطة التشغيل. كما يمكن تسجيل الحدث وتدوينه واستخدامه للمراجعة لاحقاً.
منتج ذو صلة: BHP-SOS16 / BHP-SOS16V جهاز اتصال داخلي SIP لتطبيقات نقاط المساعدة بزر واحد
معالجة مشكلات تنسيق الفيديو
تحويل H.265 إلى H.264 لتحسين دعم الأجهزة الطرفية
في كثير من المشاريع، يتم تحديث أنظمة الكاميرات أسرع من أجهزة الاتصال الداخلي أو أجهزة التشغيل. قد تخرج كاميرا المراقبة فيديو عالي الدقة بصيغة H.265، بينما يدعم هاتف الفيديو أو محطة التشغيل المدمجة H.264 فقط. من دون تحويل، قد يفشل عرض الفيديو أو يعمل بتأخير غير طبيعي.
يمكن لبوابة وصول فيديو مزودة بقدرة تحويل ترميزي إعادة ترميز البث قبل إرساله إلى نظام الاتصال الداخلي أو نظام التشغيل. على سبيل المثال، يمكنها تحويل H.265 إلى H.264، أو تخفيض بث عالي الدقة إلى دقة أقل، أو تعديل معدل البت ليتوافق مع قدرة تشغيل الجهاز الطرفي.
تقليل الحمل الناتج عن سحب التدفق المتكرر
قيمة مهمة أخرى هي توزيع التدفقات. بدلاً من السماح لعدة أجهزة بالسحب مباشرةً من كاميرا واحدة، يمكن للبوابة استقبال بث واحد من المصدر ثم توزيعه على عدة مستخدمين في الأسفل. يساعد ذلك في تقليل الضغط على الكاميرا ويحسن الاستقرار عندما يحتاج الفيديو نفسه إلى العرض على وحدة تحكم، أو محطة مراقبة، أو هاتف فيديو، أو منصة إدارة في الوقت نفسه.
بالنسبة لمحطات الرسوم التي تحتوي على العديد من المسارات والكاميرات ومقاعد التحكم، يساعد هذا التصميم على منع عدم استقرار سحب الفيديو، وانقطاع التدفقات، وزيادة حمل الأجهزة أثناء ذروة المرور أو الاستجابة الطارئة.
أكثر من مجرد ربط اتصال داخلي بزر واحد
استدعاء الكاميرات من هواتف الفيديو ووحدات التحكم
لا تخدم بوابة وصول الفيديو ربط الاتصال الداخلي بزر واحد فقط. في بعض المشاريع، يمكنها أيضاً دعم الوصول إلى موارد الفيديو عبر SIP. وهذا يعني أن المشغلين قد يستدعون أو يختارون فيديو الكاميرا من هاتف فيديو، أو وحدة تحكم، أو محطة قيادة.
يجعل ذلك موارد الفيديو أكثر تفاعلية. فبدلاً من انتظار حدث اتصال داخلي لتشغيل الفيديو، يستطيع المشغل استدعاء عرض الكاميرا بنشاط، والتحقق من مسار، أو التأكد من نقطة مساعدة، أو فحص منطقة بعيدة أثناء التشغيل اليومي.
التوسع إلى الطائرات المسيرة والكاميرات المحمولة والمسجلات
قد تحتاج مراكز تشغيل الطرق السريعة أيضاً إلى الوصول إلى مصادر فيديو محمولة مثل الطائرات المسيرة، وكاميرات المراقبة المحمولة، ومسجلات الجسم، وكاميرات مركبات الدورية، وأجهزة المراقبة المؤقتة. وقد تستخدم هذه المصادر طرق إرسال وبروتوكولات وسائط مختلفة.
يمكن لبوابة الفيديو أن تساعد في توحيد هذه الموارد وإرسالها إلى منصة التشغيل، أو مركز المراقبة، أو نظام القيادة الطارئة. وبهذا تتحول البوابة إلى طبقة قدرات فيديو أوسع، وليست جهازاً مخصصاً فقط لسيناريو ربط واحد في محطة الرسوم.
توصيات النشر
تخطيط ربط الأجهزة قبل التركيب
قبل النشر، يجب على فريق المشروع إنشاء جدول ربط واضح بين كل جهاز اتصال داخلي والكاميرا المرتبطة به. يجب أن يتضمن الجدول موقع جهاز الاتصال الداخلي، ورقم المسار، وحساب SIP، وعنوان IP للكاميرا، وعنوان RTSP، ومعرف جهاز GB/T28181، ونوع البث، وجهاز العرض، ومجموعة التشغيل.
يساعد هذا التحضير على تجنب الالتباس أثناء الاختبار والتشغيل. عندما يتم تفعيل مكالمة، يمكن للنظام تحديد بث الفيديو الذي يجب عرضه والمكان الذي يجب أن يظهر فيه فوراً.
فحص الترميز والدقة وظروف الشبكة
يجب على الفريق التأكد مما إذا كانت الكاميرا تخرج H.264 أو H.265، وما إذا كان هاتف الفيديو يدعم الترميز المختار، وما إذا كانت دقة البث مناسبة، وما إذا كان عرض النطاق كافياً للمشاهدة في الوقت الحقيقي. وبالنسبة للمشاريع العابرة للشبكات، يجب أيضاً فحص التوجيه، وقواعد الجدار الناري، وتخطيط VLAN، وسياسة الأمان.
بالنسبة للمشاريع التي تشمل عدة محطات أو منصات عليا، يوصى باستخدام بوابة وصول فيديو لتوحيد وصول التدفقات وتحويلها. يمكن النظر في Becke Telcom عندما يجب دمج أجهزة اتصال داخلي SIP، واتصالات التشغيل، ونقاط المساعدة الطارئة، وربط الفيديو ضمن حل عملي لاتصالات الطرق السريعة.
القيمة التشغيلية
استجابة أسرع ووعي أفضل بالموقف
عندما يرتبط الصوت بالفيديو، يستطيع المشغل فهم ما يحدث في مسار الرسوم بسرعة. يقلل ذلك من الأسئلة المتكررة، ويحسن تقييم الحدث، ويساعد الموظفين على الاستجابة بدقة أكبر. ويكون ذلك مهماً بشكل خاص في نقاط الخدمة غير المأهولة أو شبه المأهولة.
يمكن للنظام دعم طلبات الخدمة اليومية، ومساعدة الدفع، والإبلاغ عن أعطال المعدات، والمساعدة الطارئة، ومعالجة الحالات غير الطبيعية في المسار، والتحقق من الحوادث. كما يعزز القيمة العملية لكل من نظام الاتصال الداخلي ونظام المراقبة بالفيديو.
أساس قابل للتوسع لاتصالات الطرق السريعة
النظام المصمم جيداً لربط الاتصال الداخلي والكاميرات ليس مشروعاً ذا وظيفة واحدة فقط. يمكن أن يصبح جزءاً من منصة أكبر لاتصالات الطرق السريعة والقيادة. بفضل اتصال SIP، وتكامل بوابة وصول الفيديو، وإدارة فيديو GB/T28181، وربط التشغيل، يمكن للنظام دعم التوسع المستقبلي عبر محطات الرسوم، ومناطق الخدمة، والأنفاق، والجسور، ومراكز القيادة الإقليمية.
تساعد هذه البنية مشغلي الطرق السريعة على الانتقال من الأجهزة المعزولة إلى استجابة منسقة تجمع الاتصال والفيديو. كما تحسن التوافق، وتقلل أعمال التكامل المتكررة، وتوفر أساساً أقوى للتشغيل والصيانة على المدى الطويل.
FAQ
هل يمكن ربط كاميرا واحدة بعدة أجهزة اتصال داخلي؟
نعم. في بعض تخطيطات محطات الرسوم، قد تشترك عدة نقاط مساعدة قريبة في كاميرا واسعة الزاوية أو كاميرا PTZ واحدة. يجب أن يحدد النظام قواعد ربط واضحة حتى يستطيع مشغل غرفة التحكم معرفة جهاز الاتصال الداخلي الذي أطلق المكالمة.
هل يجب أن يستخدم كل مسار رسوم كاميرا ثابتة أم كاميرا PTZ؟
الكاميرات الثابتة مناسبة لمشاهد المسارات المستقرة، بينما تكون كاميرات PTZ مفيدة عندما تحتاج كاميرا واحدة إلى تغطية مساحة أكبر أو تتبع مواقع مختلفة. في المسارات الحرجة، يمكن أن يوفر الجمع بين كاميرا ثابتة وكاميرا PTZ تغطية أفضل.
هل يلزم تسجيل الصوت والفيديو معاً؟
يوصى بذلك لمراجعة التشغيل ومعالجة النزاعات. تساعد تسجيلات الصوت ومقاطع الفيديو ووقت المكالمة ومعرف الجهاز وإجراءات المشغل وملاحظات الحدث فريق الإدارة على مراجعة جودة الخدمة ومعالجة الحوادث.
كيف يمكن للنظام التعامل مع تعطل الكاميرا؟
يجب أن تدعم المنصة اكتشاف حالة عدم الاتصال، وإنذارات الأعطال، وقواعد التحويل الاحتياطي. إذا كانت الكاميرا الأساسية غير متاحة، يمكن لوحدة التحكم التحول إلى كاميرا احتياطية قريبة أو عرض رسالة تحذير للمشغل.
ما الذي يجب اختباره قبل قبول المشروع؟
يجب أن يشمل اختبار القبول الاتصال بالزر، وتسجيل SIP، وسرعة ظهور الفيديو، والوصول إلى بث RTSP أو GB/T28181، وتوافق الترميز، وعرض التشغيل، وربط التسجيل، وتأخير الشبكة، وظروف الحمل الزائد، والاسترداد بعد انقطاع جهاز أو شبكة.
