يمكن أن تكون بوابة Radio over IP متصلة بالإنترنت، وقابلة للوصول، وتنقل الصوت، بينما لا يزال مسار الاتصال العام يعمل بشكل سيئ. في عمليات النشر الميداني، لا تكون المشكلات الأكثر صعوبة عادةً هي ما إذا كانت البوابة قادرة على الاتصال، بل أين يتم إدخال التأخير، ولماذا يستجيب PTT بشكل مختلف بين المواقع، أو لماذا يصبح الصوت غير مستقر فقط عندما تكون شبكة WAN مشغولة.

يسهل حل هذه الأعطال عند التعامل مع نظام RoIP كسلسلة من الأقسام القابلة للقياس بدلاً من صندوق أسود شامل من طرف إلى آخر. يمكن أن يساهم كل من مفتاح الراديو، ومعالجة البوابة، ونقل الحزم، ومعالجة VPN، وتخزين التغاير (jitter buffer)، ومسار التردد اللاسلكي البعيد في تأخيره الخاص أو نقطة فشله.

بالنسبة لأعمال النشر، فإن السؤال المفيد ليس فقط ما إذا كانت البوابة مهيأة بشكل صحيح. بل هو ما إذا كان قد تم قياس كل قسم من سلسلة الاتصال والتحقق منه وتوثيقه.

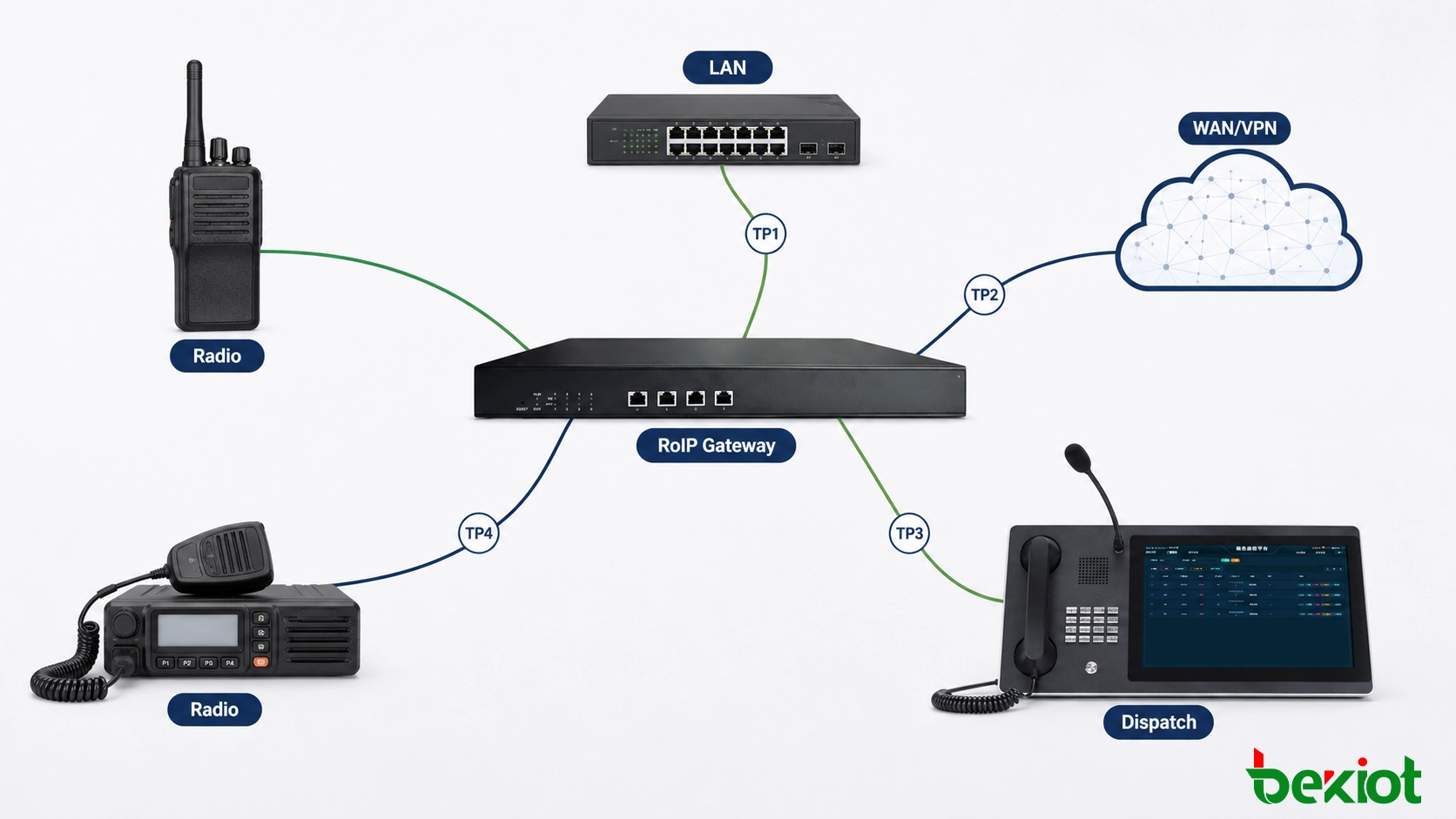

1. قم برسم مسار RoIP قبل تغيير المعلمات

قبل تغيير إعدادات الترميز، أو تأخيرات PTT، أو سياسات جودة الخدمة (QoS)، ارسم مسار الاتصال الفعلي المستخدم في المشروع. قم بتضمين معدات الراديو وأجهزة الشبكة بين الطرفين.

قد يكون المسار النموذجي متعدد المواقع كالتالي:

راديو ← بوابة RoIP ← محول LAN ← موجه ← VPN/WAN ← موجه ← منصة الإرسال أو البوابة البعيدة ← راديو

قد تكون البنية الطوبولوجية الدقيقة أكثر تعقيدًا. قد يستخدم موقع بعيد الألياف كاتصال أساسي و 4G/5G كنسخ احتياطي. قد يضع مركز التحكم منصة RoIP خلف جدار حماية. تفصل بعض المشاريع أيضًا حركة مرور الراديو في VLAN مخصصة أو توجهها عبر VPN خاص بالشركة.

المهم أثناء التشغيل هو معرفة أين ينتهي قسم واحد وأين يبدأ القسم التالي.

تشمل نقاط الاختبار المفيدة عادةً ما يلي:

• الصوت المستقبل من الراديو الذي يدخل البوابة؛

• الصوت المرسل من البوابة الذي يدخل الراديو؛

• مخرج PTT من البوابة؛

• تنشيط إرسال الراديو؛

• وسائط IP المغادرة من البوابة المحلية؛

• وسائط IP الواصلة إلى الطرف البعيد؛

• مخرج الصوت للبوابة البعيدة؛

• والإرسال الترددي النهائي الذي يسمعه الراديو المستقبل.

يصبح هذا الرسم البياني الأساس لكل اختبار لاحق. إذا أبلغ مشغل عن صوت متأخر أو مقطوع، يمكن للمهندس فحص كل قسم على حدة بدلاً من تغيير عدة معلمات غير مرتبطة في نفس الوقت.

حل RoIP ذو الصلة: نظام بوابة Radio Over IP

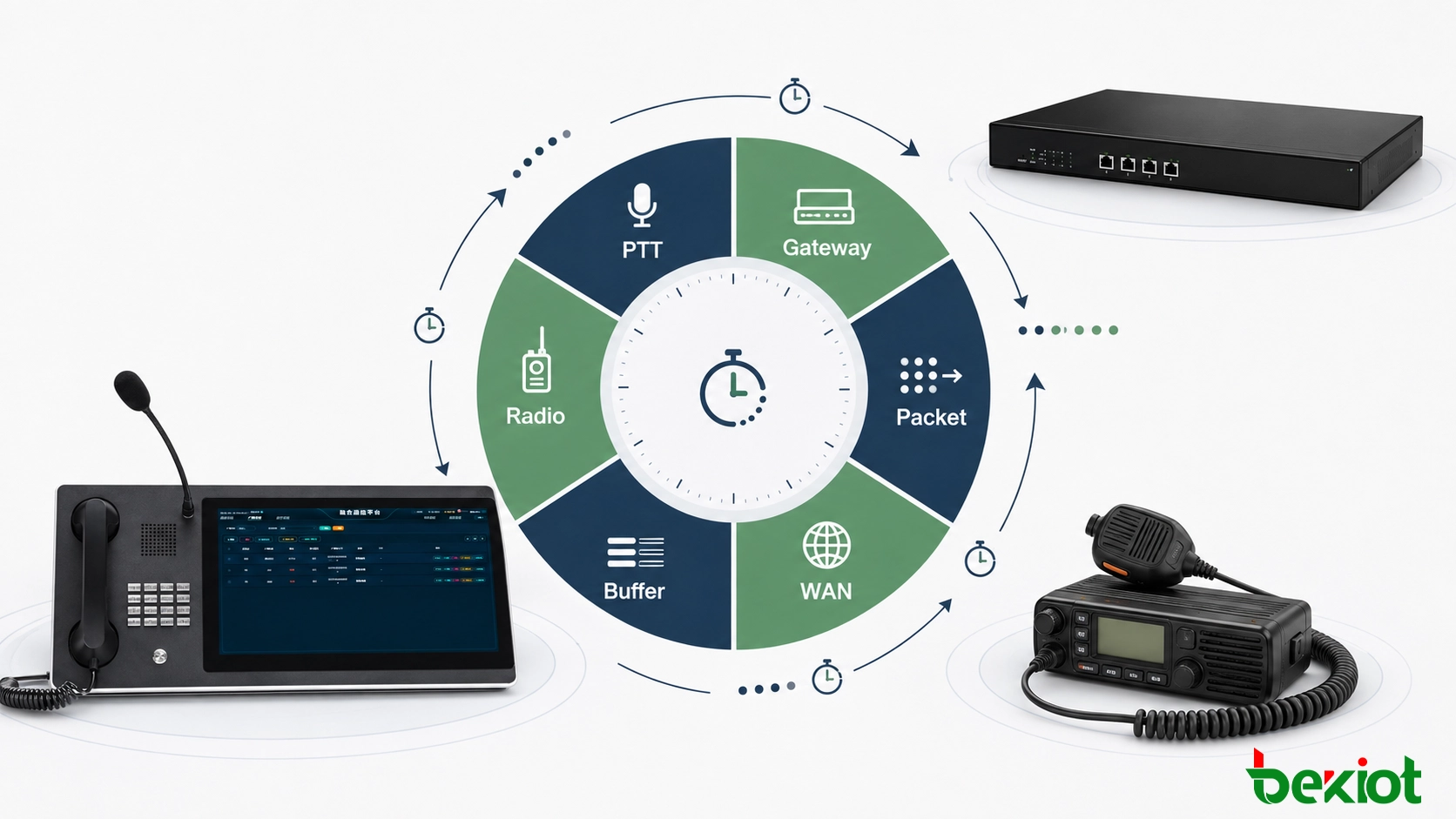

2. ضع ميزانية زمن انتقال للمسار الراديوي الكامل

لا تصف نتيجة ping واحدة زمن استجابة RoIP. يظهر ping بشكل أساسي إمكانية الوصول إلى الشبكة وتأخير الذهاب والإياب عبر IP. يواجه مشغل الراديو سلسلة أطول تبدأ عند طلب PTT وتنتهي عند وصول الكلام المفيد إلى الراديو البعيد.

لاستكشاف الأخطاء، قسّم التأخير الكلي إلى مكونات منفصلة:

استجابة RoIP الكلية = معالجة PTT + معالجة البوابة المحلية + تجميع الحزم + نقل IP + مخزن التغاير (Jitter Buffer) + المعالجة البعيدة + تشغيل مفتاح الراديو + تأخير نظام التردد اللاسلكي

يعتمد الإسهام الدقيق لكل مكون على المعدات والشبكة. الهدف من ميزانية زمن الانتقال ليس إجبار كل مشروع على رقم ثابت واحد. بل هو تحديد أين يتم إضافة التأخير فعليًا.

افصل تأخير الشبكة عن تأخير الراديو

افترض أن مسار WAN مستقر ولكن المستخدمين ما زالوا يبلغون أن استجابة PTT بطيئة. قد لا يحل تقليل زمن انتقال الشبكة المشكلة إذا كان معظم التأخير ناتجًا عن وقت تشغيل مفتاح الراديو أو مخزن تغاير كبير.

يمكن أن يحدث العكس أيضًا. قد يكون تشغيل مفتاح الراديو سريعًا في كلا الموقعين، لكن مسار WAN أو VPN المثقل يقدم تأخيرًا متغيرًا بين البوابات.

يتطلب هذان الخللان إجراءات تصحيح مختلفة، ولهذا السبب يجب فصل التأخير الكلي إلى أقسام قابلة للقياس.

قم بقياس المسار نفسه في ظل ظروف مختلفة

سجل زمن الانتقال عندما تكون الشبكة خاملة، ثم كرر نفس الاختبار أثناء حركة المرور التجارية العادية. إذا أمكن، اختبر مرة أخرى أثناء تعريض WAN لحمل متحكم فيه عن قصد.

من المفيد مقارنة:

• زمن انتقال الشبكة الخاملة؛

• زمن انتقال الإنتاج العادي؛

• زمن انتقال ذروة الحمل؛

• وزمن انتقال رابط النسخ الاحتياطي، إذا تم استخدام WAN ثانوية.

الرابط المقبول عند الخمول ولكن يصبح غير متسق أثناء حركة مرور الإنتاج يشير عادةً إلى مشكلة في سعة الشبكة، أو الطابور، أو جودة المسار بدلاً من مشكلة في واجهة الراديو.

3. قم بقياس توقيت PTT-to-Audio بدلاً من التخمين

غالبًا ما يتم ضبط توقيت PTT عن طريق التجربة والخطأ. الطريقة الأكثر موثوقية هي قياس عدة أحداث بالتسلسل وتحديد بالضبط متى يبدأ الصوت المفيد.

على سبيل المثال:

• T0: يتم إصدار أمر PTT عن بعد؛

• T1: يتغير مخرج PTT للبوابة؛

• T2: يدخل الراديو المتصل في وضع الإرسال؛

• T3: تصبح الموجة الحاملة للتردد اللاسلكي متاحة؛

• T4: يبدأ الكلام المفيد على قناة التردد اللاسلكي.

يوفر الفرق بين هذه النقاط معلومات أكثر فائدة بكثير من مجرد وصف النظام بأنه يعاني من "زمن انتقال PTT مرتفع".

إذا كان التأخير بين T0 و T1 مفرطًا، فافحص إشارات التحكم أو معالجة البوابة. إذا حدث T1 بسرعة ولكن T2 أو T3 بطيئان، فيجب فحص معدات الراديو أو واجهة الراديو. إذا كانت الموجة الحاملة للتردد اللاسلكي قد تم تأسيسها بالفعل ولكن الصوت يصل متأخرًا، فافحص مسار الصوت وتخزين الوسائط المؤقت.

استخدم الراديو الفعلي عند ضبط المهلة الزمنية

يجب أن تتطابق المهلة الزمنية لـ PTT مع الراديو أو مكرر التردد المتصل. قد تتطلب المعدات المختلفة فترات زمنية مختلفة بين تنشيط PTT والصوت المفيد.

قد تبدو القيمة المنسوخة من مشروع آخر أنها تعمل ولكنها لا تزال تنتج صوتًا مقطوعًا أو تأخيرًا غير ضروري.

ينطبق نفس المبدأ على توقيت التحرير. إذا تم تحرير PTT قبل مغادرة الصوت النهائي للراديو، فقد يتم قطع المقطع الأخير. إذا تم الاحتفاظ به لفترة طويلة جدًا، تظل القناة مشغولة بعد انتهاء الكلام.

الهدف ليس أقل تأخير ممكن. الهدف هو أقصر توقيت لا يزال ينتج إرسالات كاملة وقابلة للتكرار مع معدات الراديو الفعلية.

4. تحقق من جودة الخدمة (QoS) تحت الازدحام، وليس من شاشات التكوين

يجب إثبات جودة الخدمة من خلال سلوك حركة المرور بدلاً من افتراضها من صفحة التكوين.

قد تقوم بوابة بتمييز حركة المرور في الوقت الفعلي بشكل صحيح بينما يقوم محول وسيط، أو جدار حماية، أو جهاز VPN، أو خدمة WAN بتغيير أو تجاهل هذا التمييز. لذلك، يمكن أن يبدو التكوين صحيحًا في كلا الطرفين بينما لا تزال حركة مرور RoIP تتنافس مع البيانات الضخمة أثناء الازدحام.

الاختبار العملي هو مراقبة مسار RoIP تحت حمل متحكم فيه.

يمكن إجراء الاختبار على مراحل:

1. أنشئ مكالمة راديو عادية وسجل زمن الانتقال، والتغاير، وفقدان الحزم.

2. أدخل حركة مرور خلفية على نفس مسار WAN.

3. كرر اختبارات PTT والصوت.

4. تحقق مما إذا كانت علامات الحزم لا تزال دون تغيير على طول المسار.

5. افحص طوابير الموجه أو جدار الحماية حيث يحدث الازدحام.

6. قارن النتيجة بخط الأساس للشبكة الخاملة.

إذا ظل مسار RoIP مستقرًا مع زيادة حركة المرور الخلفية، فإن سياسة الشبكة تقوم بعملها. إذا بدأ الصوت في التقطع أو تغير زمن الانتقال بشكل حاد، فافحص النطاق الترددي المتوسّط وسلوك الطابور قبل تغيير إعدادات صوت البوابة أو الراديو.

لا يمكن لجودة الخدمة أن تحل محل النطاق الترددي الكافي

تساعد المعالجة ذات الأولوية حركة المرور في الوقت الفعلي أثناء التنافس، لكنها لا تنشئ سعة غير موجودة. لا يزال رابط WAN المشبع بشكل دائم بحاجة إلى حل للنطاق الترددي أو هندسة الحركة.

هذا مهم بشكل خاص في الشبكات حيث يتشارك RoIP نفس الاتصال مع كاميرات المراقبة، ومزامنة الملفات، وتطبيقات المكاتب، أو الخدمات الأخرى عالية الحجم.

افحص روابط النسخ الاحتياطي بشكل منفصل

إذا كان المشروع يستخدم 4G/5G أو اتصالاً ثانويًا آخر، فلا تفترض أن سلوك جودة الخدمة للـ WAN الأساسي ينطبق أيضًا على مسار النسخ الاحتياطي.

قد يكون للمسار الاحتياطي خصائص مختلفة في زمن الانتقال، والتغاير، وفقدان الحزم، أو سياسات حركة مرور مختلفة. لذلك، يجب قياسه كمسار اتصال منفصل.

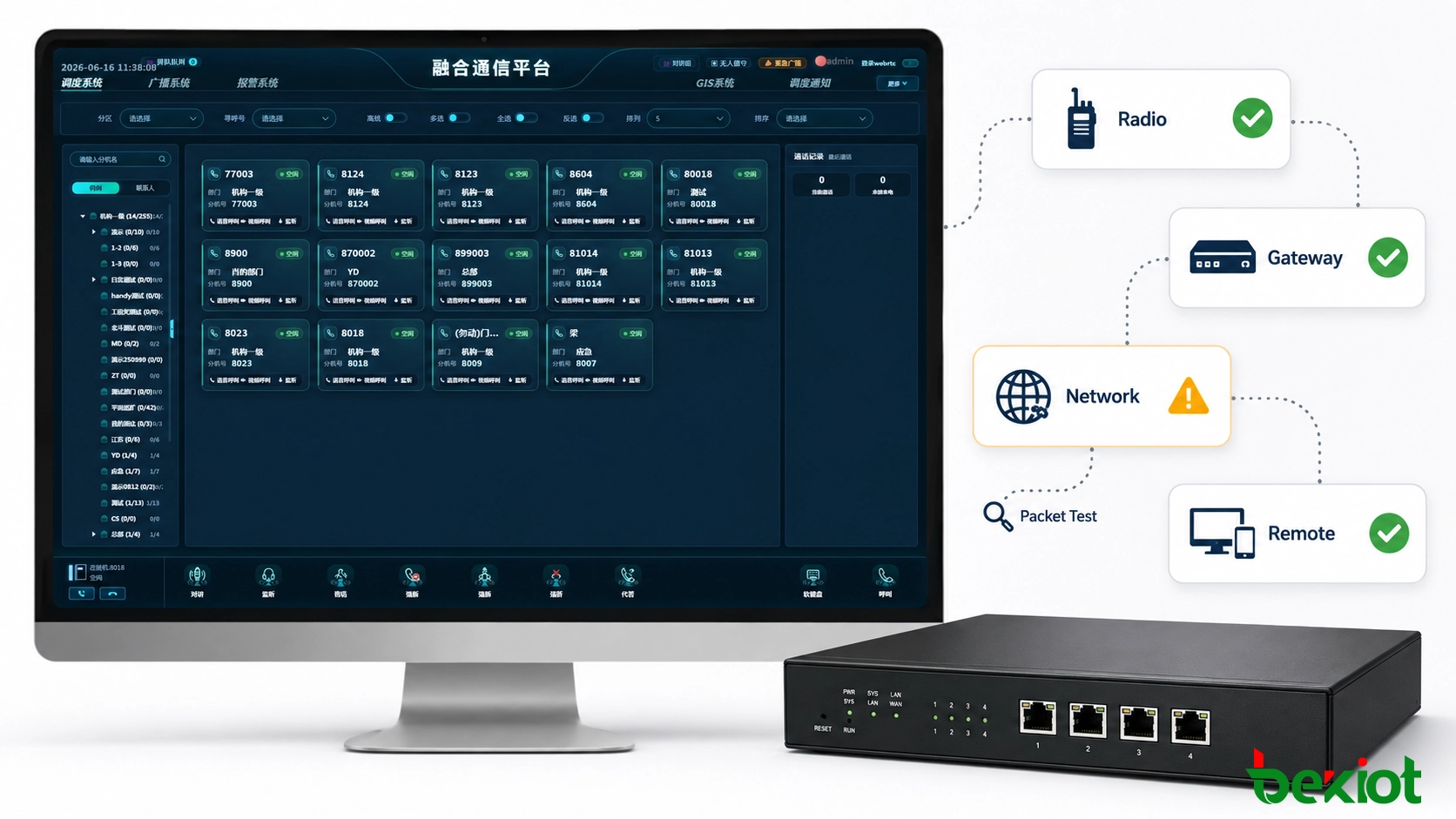

5. حدد موقع العطل حسب القطاع

تغيير عدة معلمات للبوابة في وقت واحد يجعل استكشاف الأخطاء أكثر صعوبة لأن العطل الأصلي يختفي في التغييرات التكوينية. الطريقة الأفضل هي عزل المسار وتحديد القسم الذي يظهر فيه المشكلة أولاً.

استخدم الأقسام المعروفة بأنها جيدة لتضييق نطاق البحث

إذا تم التحقق بالفعل من الصوت المحلي من الراديو إلى البوابة، فلا تقم بضبط تلك الواجهة بشكل متكرر أثناء التحقيق في مشكلة WAN. أبقِ كل قسم تم التحقق منه دون تغيير وانتقل إلى نقطة الاختبار التالية.

تعمل نفس الطريقة في الاتجاه المعاكس. إذا وصلت RTP أو وسائط IP الأخرى إلى البوابة البعيدة دون فقدان حزم ولكن مخرج التردد اللاسلكي ضعيف، فمن غير المرجح أن يؤدي ضبط الشبكة إلى تصحيح المشكلة.

يعتبر الاختبار القائم على القطاعات مفيدًا بشكل خاص في الأنظمة متعددة المواقع لأن نفس طراز البوابة قد يعمل بشكل صحيح في عدة مواقع بينما يتصرف موقع واحد بشكل مختلف. يمكن أن تحدد مقارنة نقاط القياس بين موقع جيد وموقع سيء بسرعة ما إذا كان الاختلاف في واجهة الراديو، أو مسار WAN، أو الشبكة المحلية.

6. سجل خط أساس التشغيل قبل التسليم

يسهل صيانة نظام RoIP عندما يتم تسجيل القيم النهائية العاملة قبل التسليم. بدون خط أساس، يمكن أن يترك استبدال موجه لاحق، أو تغيير راديو، أو ترقية برنامج، الفنيين غير متأكدين مما إذا كانت المعلمات الحالية أصلية أم تم تعديلها بالفعل.

يجب أن يحتوي سجل النشر على القيم المفيدة للمقارنة، وليس كل صفحة من تكوين المعدات.

يجب تسجيل القياسات من مسار الإنتاج الفعلي بدلاً من نسخها من تكوين معملي. حيثما أمكن، احتفظ بكل من قيم التشغيل العادية والنتائج المسجلة أثناء اختبارات الشبكة المزدحمة أو التبديل إلى الاحتياطي.

يصبح خط الأساس هذا مفيدًا كلما تغير أحد المكونات. إذا زاد موجه جديد من زمن الانتقال، أو تطلب راديو بديل مهلة زمنية مختلفة لـ PTT، أو قدمت خدمة WAN جديدة تغايرًا أعلى، فإن فريق الصيانة لديه حالة عمل سابقة للمقارنة.

لذلك، لا يكتمل نشر بوابة Radio over IP عندما تظهر الأجهزة حالة الاتصال. بل يكتمل عندما يتم قياس مسار الاتصال قسمًا بقسم، والتحقق من توقيت PTT مع معدات الراديو الفعلية، واختبار سلوك الشبكة تحت الحمل، وتسجيل قيم التشغيل النهائية لاستكشاف الأخطاء في المستقبل.
