تُعد البوابة الهاتفية جهاز نفاذ رئيسياً في أنظمة الصوت عبر بروتوكول الإنترنت (VoIP)، والمقاسم الهاتفية البرمجية (Softswitch)، ومقاسم الأعمال القائمة على بروتوكول الإنترنت (IP PBX)، أو أنظمة الاتصالات الموحدة. إذ تتيح لمنصات الاتصال المعتمدة على بروتوكول الإنترنت إمكانية الربط مع خطوط الهاتف التقليدية، والملحقات التماثلية، ومسارات الإرسال الرقمية من نوع E1، وأجهزة الصوت الخاصة بقاعات المؤتمرات، وأنظمة الاتصال اللاسلكي، وغيرها من موارد الاتصالات القديمة أو الميدانية.

في كثير من المشاريع، يتم اختيار البوابة بسرعة كبيرة. يكتفي بعض المستخدمين بمقارنة عدد المنافذ، أو حجم الجهاز، أو السعر المبدئي للعتاد. لكن التصميم الأفضل للبوابة ينبغي أن يراعي موقع النفاذ، ونوع الواجهة، وظروف التوصيلات، وبيئة الإشارة، واحتياجات التوسع المستقبلية، ونموذج الصيانة المتبع، وما إذا كان النظام سيكون مركزياً أم موزعاً. لهذا السبب غالباً ما تُقسم البوابات الهاتفية إلى نوعين عمليين: البوابات المركزية المُدمجة والبوابات المستقلة.

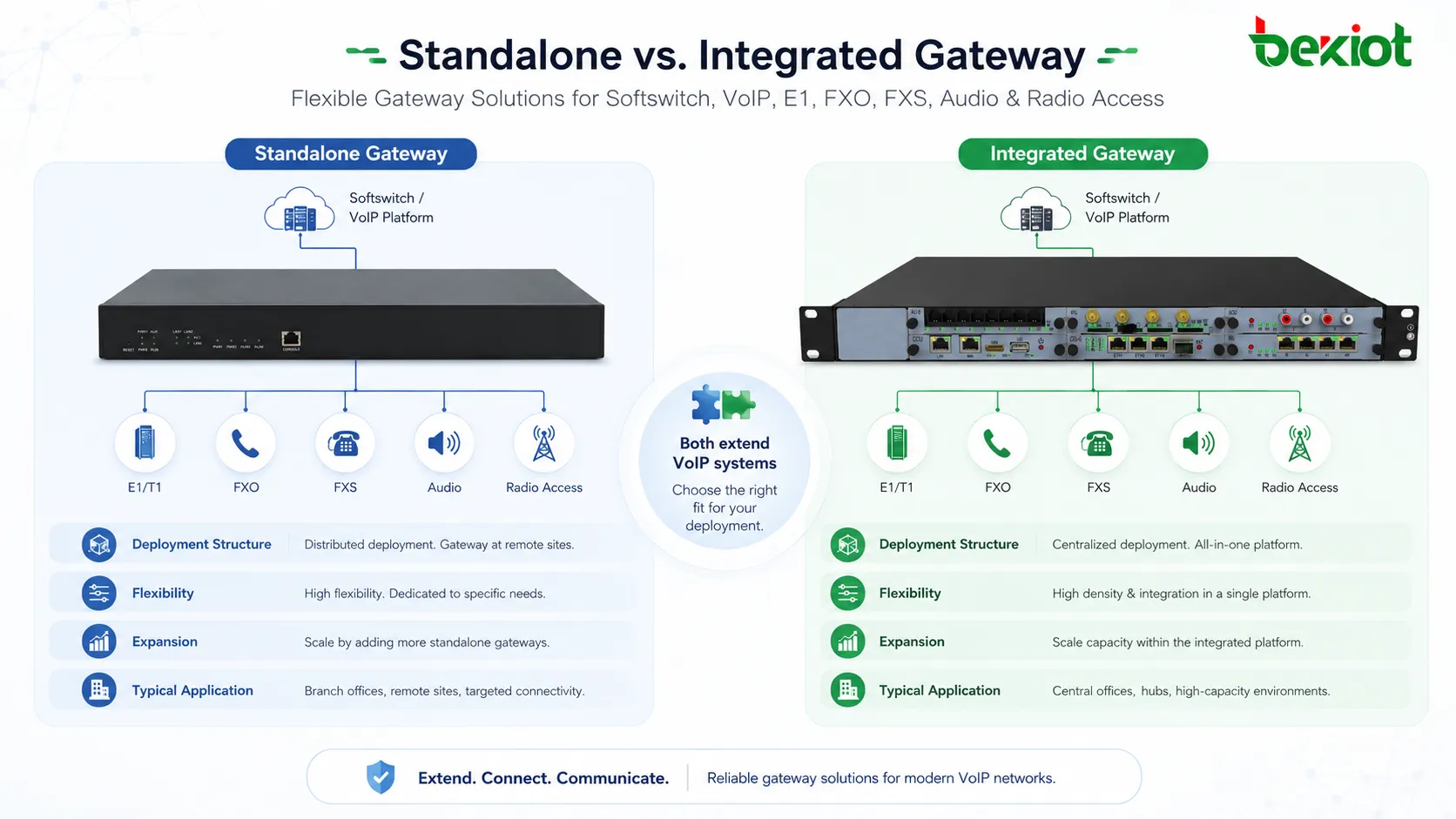

نموذجان شائعان في مشاريع النفاذ الصوتي

تعتمد البوابة المركزية عادةً على هيكل صندوقي (Chassis) أو إطاري أو تصميم بطاقات معيارية. حيث تُقدم وظائف الخدمة المختلفة من خلال بطاقات واجهات أو كروت وظيفية. فعلى سبيل المثال، يمكن استخدام بطاقة E1 للربط مع المسارات الرقمية، وبطاقة FXO للاتصال بالخطوط الأرضية التماثلية، وبطاقة FXS لتوصيل الهواتف التماثلية، أو الفاكسات، أو الملحقات القديمة.

هذا الهيكل قريب من معدات المقاسم الهاتفية الكبيرة التقليدية. وهو مناسب عندما تتركز أعداد كبيرة من الواجهات في غرفة اتصالات رئيسية واحدة. حيث يستطيع فريق المشروع تركيب البطاقات المطلوبة في نفس الصندوق وإدارة جميع المنافذ من موقع مركزي واحد.

بينما تركز البوابة المستقلة عادةً على وظيفة نفاذ واحدة أو عدد محدود من المنافذ. فبوابة E1 المستقلة تُستخدم لنفاذ المسارات الرقمية. وبوابة FXO لربط خطوط الشبكة العمومية التماثلية أو منافذ ترنك المقاسم القديمة. وبوابة FXS لتوصيل النقاط الطرفية التماثلية. بعض الأجهزة الصغيرة قد تجمع منافذ FXO و FXS معاً لتناسب المكاتب الصغيرة أو مشاريع الترحيل الهاتفي الأساسية.

لا يوجد فائز مطلق بين الهيكلين. الاختيار الصحيح يعتمد على تخطيط المشروع الفعلي. إذا كانت موارد النفاذ مركزة، فقد تكون البوابة المركزية فعالة. أما إذا كانت الموارد موزعة عبر غرف أو أفرع أو مواقع لاسلكية أو ميدانية مختلفة، فعادةً ما تكون البوابات المستقلة أسهل في النشر.

حيث يكون الهيكل المعياري أكثر كفاءة

تناسب البوابة المركزية سيناريوهات النفاذ الهاتفي المركزي عالي الكثافة. إذا كان المشروع يحتوي على العديد من مسارات E1، أو الخطوط التماثلية الخارجية، أو الملحقات التماثلية الموجودة في نفس غرفة المعدات، فإن التصميم المعتمد على الصندوق الرئيسي يمكن أن يقلل من عدد الأجهزة المستقلة داخل الرف.

بالنسبة للمؤسسات الكبيرة، هذا يجعل هيكل النظام أكثر ترتيباً. جميع بطاقات البوابة تُركب في إطار واحد، ويتم تخطيط مصدر الطاقة ومساحة الخزائن معاً، ويمكن لفريق الصيانة إدارة العديد من المنافذ من موقع معدات واحد. هذا مفيد في غرف اتصالات المقرات الرئيسية، ومراكز اتصالات المجمعات السكنية أو التعليمية، ومشاريع ترحيل مقاسم الأعمال الكبيرة، ومشاريع نفاذ مسارات شركات الاتصالات المركزية.

ميزة أخرى هي قابلية التوسع. إذا كان الهيكل الرئيسي يحتوي على فتحات كافية وسعة طاقة مناسبة، فيمكن إضافة بطاقات جديدة لاحقاً عند الحاجة إلى المزيد من المنافذ. هذا مفيد للمشاريع التي قد تنتقل تدريجياً من الاتصالات التقليدية إلى المهاتفة عبر بروتوكول الإنترنت مع الإبقاء على بعض موارد PSTN أو E1 أو التماثلية.

عندما تصبح المعدات المركزية عائقاً

تظهر مساوئ البوابة المركزية عندما لا يكون مورد النفاذ موجوداً في نفس مكان غرفة المعدات الرئيسية. على سبيل المثال، مبنى فرعي قد يحتاج فقط إلى خطين أرضيين تماثليين. إذا كانت البوابة مركزية في مبنى آخر، فقد يحتاج المشروع إلى تمديدات كابلات إضافية، أو معدات تطويل خطوط، أو أجهزة إرسال إضافية. هذا يزيد التكلفة ونقاط الأعطال.

نفس المشكلة قد تحدث في دمج أنظمة صوت المؤتمرات. يجب غالباً وضع بوابة الصوت بالقرب من جهاز المازج (Mixer) أو معالج الصوت أو نظام المؤتمرات. إذا أُجبرت البوابة على البقاء داخل صندوق مركزي بعيد عن قاعة الاجتماع، فقد تصبح عملية توصيل الكابلات ومواءمة الإشارة غير عملية.

دمج الأنظمة اللاسلكية أكثر حساسية للموقع. قد تحتاج البوابة اللاسلكية إلى التركيب في مكان تكون فيه جودة الإشارة اللاسلكية أفضل، أو حيث يمكن وضع الهوائيات بشكل صحيح، أو حيث يكون التداخل أقل. إذا تم وضع البوابة في خزانة مركزية، فقد لا يلبي تأثير الاتصال اللاسلكي الفعلي التوقعات.

لماذا تناسب البوابات الصغيرة المواقع الموزعة

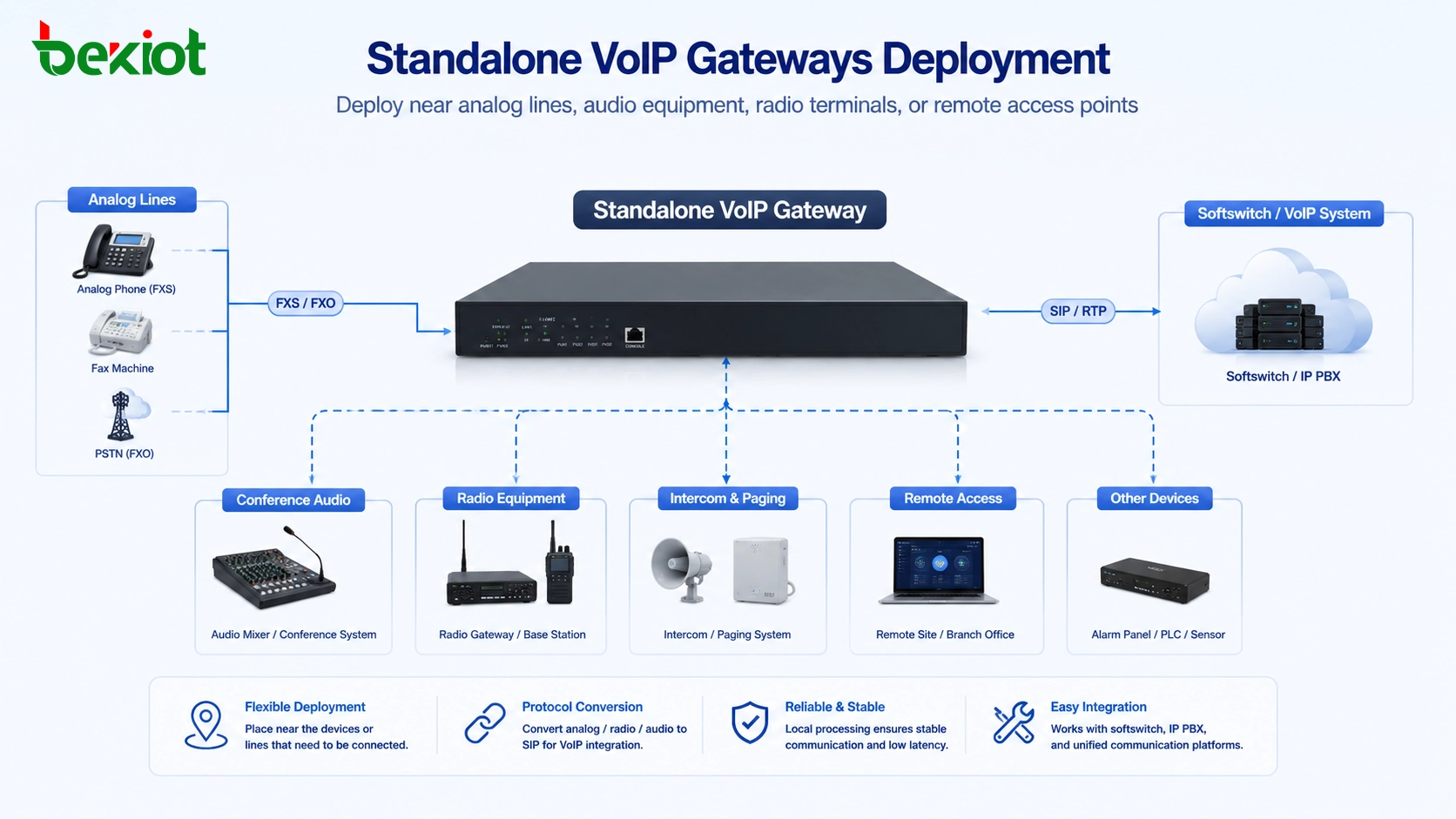

البوابات المستقلة أكثر مرونة لأنه يمكن نشرها بالقرب من نقطة النفاذ الفعلية. إذا كانت الخطوط التماثلية موجودة في فرع ما، يمكن تركيب بوابة FXO هناك. إذا كانت الهواتف التماثلية مستخدمة في ورشة عمل، يمكن وضع بوابة FXS أقرب إلى الهواتف. إذا كان هناك طرف لاسلكي بحاجة للتوصيل، يمكن تركيب بوابة لاسلكية بالقرب من جهاز اللاسلكي ونظام الهوائيات.

هذا الهيكل الموزع مفيد للمكاتب الفرعية، وغرف القيادة المؤقتة، والمناطق الصناعية، والمحطات البعيدة، والمواقع الميدانية، وقاعات الاجتماعات، ونقاط النفاذ اللاسلكي. طالما أن البوابة قادرة على الوصول إلى خادم SIP أو الـ IP PBX أو المقسم البرمجي عبر الشبكة، فإنها لا تحتاج لأن تكون قريبة فعلياً من المنصة الرئيسية.

تجعل البوابات المستقلة عملية استكشاف الأخطاء وإصلاحها أكثر وضوحاً. إذا حدثت مشكلة في خط هاتفي، يمكن للمهندسين فحص بوابة FXO الخاصة بذلك الموقع. إذا فشل تسجيل ملحق تماثلي، يمكنهم فحص بوابة FXS. إذا كان صوت اللاسلكي غير مستقر، يمكنهم فحص إشارة اللاسلكي، والهوائي، وكابل الصوت، وتسجيل البوابة بشكل منفصل. عادةً ما يكون تحديد حدود العطل أسهل.

تخطيط الواجهات يجب أن يأتي أولاً

قبل اتخاذ قرار باستخدام بوابة مركزية أو مستقلة، يجب على فريق المشروع أولاً تحديد الواجهات المطلوبة. بوابات E1 تُستخدم عادة لربط المسارات الرقمية. بوابات FXO تُستخدم للخطوط الأرضية التماثلية أو منافذ ترنك المقاسم القديمة. بوابات FXS تُستخدم للهواتف التماثلية، الفاكسات، هواتف الطوارئ، هواتف المصاعد، أو الملحقات التماثلية القديمة.

قد تُستخدم بوابات الصوت لربط أجهزة مزج الصوت في المؤتمرات، وأنظمة المخاطبة العامة، ومعدات الصوت التماثلية، أو معالجات الصوت في غرف العمليات. قد تربط البوابات اللاسلكية أجهزة اللاسلكي المحمولة، وأجهزة لاسلكي المركبات، وأجهزة لاسلكي المحطات الثابتة، أو أنظمة اللاسلكي المترنك (Trunked Radio)، محولةً صوت اللاسلكي إلى اتصال عبر SIP.

بعد أن يصبح نوع الواجهة واضحاً، الخطوة التالية هي التحقق من الموقع الفعلي لكل مورد نفاذ. إذا كانت جميع المسارات والخطوط والملحقات في غرفة معدات واحدة، فقد تكون البوابة المركزية خياراً منطقياً. إذا كانت موارد النفاذ المختلفة منتشرة عبر مبانٍ أو مناطق ميدانية متعددة، فإن البوابات المستقلة عادةً ما تقدم مسار نشر أكثر عملية.

مقدمة عن المنتج ذي الصلة: بوابة Becke Telcom VoIP

التكلفة يجب أن تشمل التركيب والصيانة

تكلفة البوابة لا تقتصر على سعر شراء الجهاز فقط. يجب أن يحسب المشروع أيضاً مساحة الخزانة، مسافة تمديد الكابلات، مصدر الطاقة، تكاليف عمالة التركيب، قطع الغيار، سهولة الوصول للصيانة، والتوسع المستقبلي. قد تبدو البوابة الصندوقية أغلى ثمناً في البداية، لكنها قد تكون فعالة من حيث التكلفة عندما تكون المنافذ كثيرة ومركزة.

من ناحية أخرى، قد تكون البوابة المستقلة الصغيرة أكثر اقتصادية عند الحاجة لمنافذ قليلة فقط في نقطة بعيدة. إنها تتجنب مد كابلات تماثلية طويلة وتسمح للنظام باستخدام شبكة بروتوكول الإنترنت الحالية للاتصال. في المواقع الموزعة، يمكن أن يقلل هذا من تعقيدات البناء ويحسن كفاءة الصيانة.

يجب أيضاً مراعاة التشغيل طويل الأمد. إذا كان المشروع يستخدم العديد من البوابات المستقلة، يجب أن يدعم النظام المراقبة المركزية، والنسخ الاحتياطي للإعدادات، وإدارة البرامج الثابتة، وفحص السجلات. إذا كان المشروع يستخدم صندوقاً مركزياً، فيجب مراجعة توفر البطاقات الاحتياطية، وتكرار مصادر الطاقة، وسعة الصندوق مسبقاً.

التصميم المختلط غالباً هو الحل الأمثل

كثير من المشاريع الواقعية لا تستخدم نوعاً واحداً فقط من البوابات. فقد يستخدم مقسم برمجي أو منصة اتصالات موحدة بوابة مركزية لمسارات E1 المركزة والنفاذ التماثلي عالي الكثافة، بينما يستخدم بوابات مستقلة للمكاتب الفرعية، وصوت المؤتمرات، والخطوط التماثلية البعيدة، والأنظمة اللاسلكية، ونقاط القيادة المؤقتة.

هذا التصميم الهجين يجمع مزايا كلا النموذجين. تبقى الموارد المركزة في غرفة المعدات الرئيسية، بينما تستخدم نقاط النفاذ الموزعة بوابات أصغر موضوعة بالقرب من مصدر الإشارة الحقيقي. ثم تقوم منصة SIP أو المقسم البرمجي بإدارة جميع البوابات كجزء من شبكة الاتصالات نفسها.

على سبيل المثال، قد يستخدم نظام اتصالات لمجمع سكني أو تعليمي بوابة مركزية في غرفة الاتصالات الرئيسية لنفاذ المسارات الأساسية. في الوقت نفسه، يمكن تركيب بوابات FXO أو FXS مستقلة في غرف الأمن، والورش، ومباني المرافق، أو غرف المناوبات الطارئة. يمكن نشر بوابة لاسلكية بالقرب من المحطة الثابتة للاسلكي، بينما يمكن تركيب بوابة صوتية في قاعة الاجتماعات أو صالة القيادة.

يمكن النظر بشكل مبدئي في حلول Becke Telcom في هذا النوع من المشاريع عندما يحتاج المستخدمون إلى نفاذ بوابة VoIP، والتشبيك عبر SIP، وترحيل المهاتفة التقليدية، والتكامل العملي مع منصات التوجيه أو الاتصالات الموحدة.

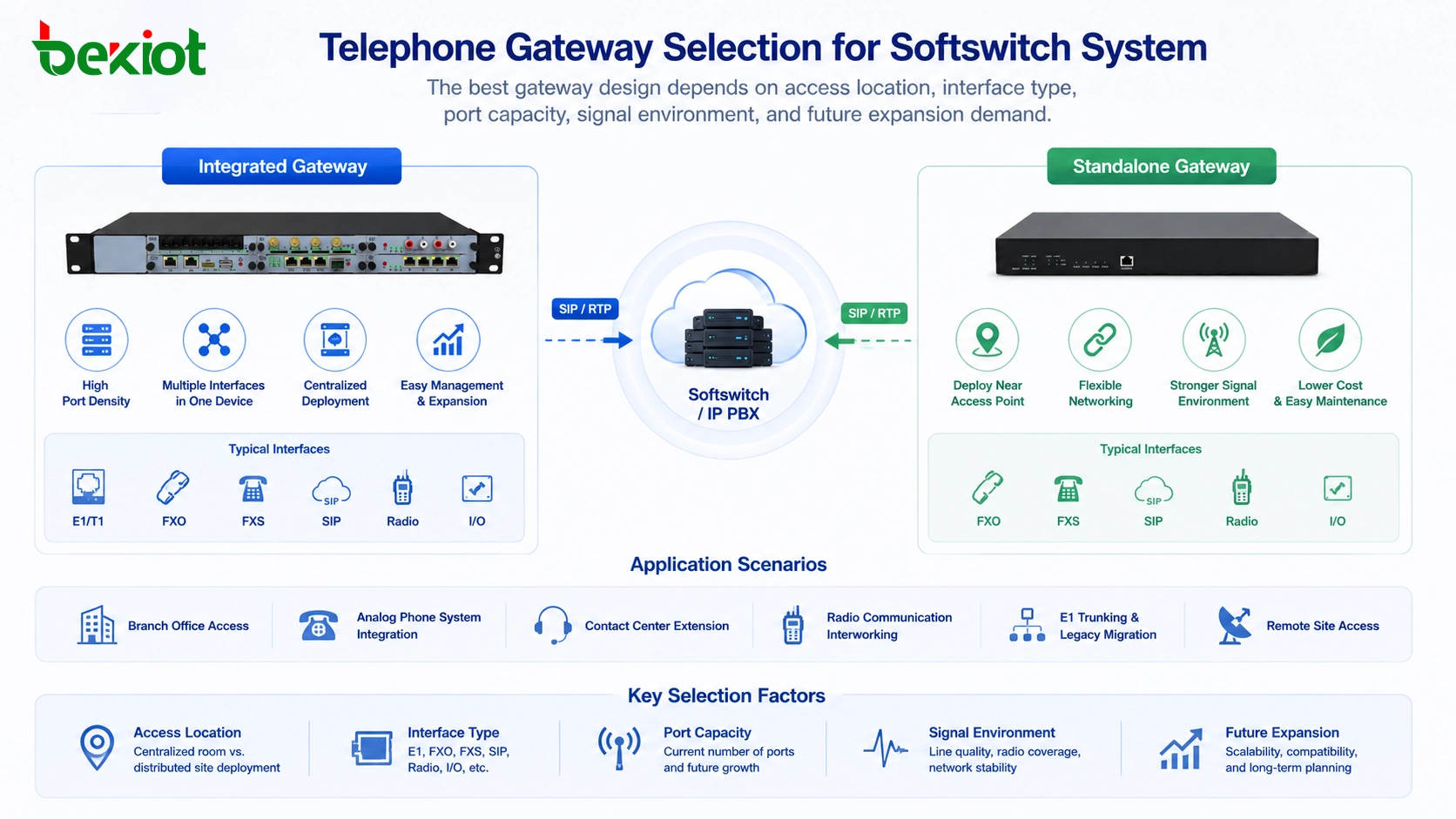

دليل الاختيار للسيناريوهات الشائعة

تفاصيل تقنية تؤثر على الاستقرار

استقرار البوابة يعتمد على ما هو أكثر من مجرد تسجيل SIP. بالنسبة لمسارات E1، يجب أن يؤكد المشروع نوع الإشارة (Signaling)، وتزامن الساعة (Clock Sync)، والتأطير (Framing)، وترميز الخط (Line Coding)، وضبط معاملات جانب شركة الاتصالات، وتوزيع الأرقام. إذا كانت هذه المعاملات خاطئة، قد تفشل المكالمات حتى مع توصيل الكابل الفعلي بشكل صحيح.

لمنافذ FXO، يجب على المهندسين فحص جهد الخط، وهيئة كاشف المتصل (Caller ID)، وكشف قطع الاتصال، ومقاومة المعاوقة، والتحكم في الصدى، وسلوك الرنين، وما إذا كان الخط قادماً مباشرة من شركة اتصالات أو من مقسم قديم. لمنافذ FXS، يجب التحقق من جهد الرنين، وتوافق الهاتف التماثلي، ومتطلبات الفاكس، وسلوك هاتف الطوارئ، ومسافة الخط.

بالنسبة للتكامل مع SIP، تصميم خطة الاتصال مهم جداً أيضاً. يجب أن تتطابق البوابة مع خطة الترقيم للمقسم البرمجي أو الـ IP PBX. ويجب اختبار مسار الخروج، ومسار الدخول، وقواعد البادئة، وقواعد كاشف المتصل، واختيار الترميز الصوتي (Codec)، ونمط إرسال نغمات الأوامر (DTMF)، ومسار تجاوز الفشل قبل التسليم النهائي.

تخطيط الموثوقية والتشغيل

في مشاريع اتصالات الأعمال والصناعة، غالباً ما تدعم البوابات قنوات صوتية مهمة. لذلك يجب أن يراعي النظام النسخ الاحتياطي والتعافي. بالنسبة للبوابات المركزية، يعتبر تكرار مصادر الطاقة، وتوفر البطاقات الاحتياطية، والمسارات البديلة، وموثوقية غرفة المعدات أموراً مهمة. بالنسبة للبوابات الموزعة، يعتبر استقرار الشبكة، وإمكانية النفاذ عن بعد، والحماية المحلية للطاقة، ومراقبة سلامة الجهاز أكثر أهمية.

يجب على فريق الصيانة أيضاً إعداد نسخ احتياطية للإعدادات. إذا تعطلت بوابة، يجب أن يتمكن المهندسون من استبدالها واستعادة الإعدادات بسرعة. ميزات مثل تصدير السجلات، وعرض حالة المكالمات، ومراقبة حالة المنافذ، والتقاط حزم البيانات، والترقية عن بعد يمكن أن تقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها.

يجب أن يتضمن اختبار القبول العملي المكالمات الواردة، والمكالمات الصادرة، ومكالمات الملحقات الداخلية، وتوجيه مكالمات الطوارئ، وظهور كاشف المتصل، وتحويل المكالمات، وإرسال نغمات الأوامر، والفاكس إن تطلب، وتجاوز فشل المسار (Trunk Failover)، والتعافي من انقطاع الطاقة، وإعادة الاتصال بالشبكة، واستقرار المكالمات طويلة المدة. هذه الاختبارات تساعد في تجنب المشاكل بعد بدء تشغيل النظام الفعلي.

البوابة الهاتفية ليست مجرد محول واجهات. إنها جزء من هيكل النفاذ، وخطة التوجيه، ونموذج الصيانة، واستراتيجية التوسع طويل الأمد لنظام VoIP.

الخلاصة

البوابات المركزية والبوابات المستقلة تخدم احتياجات مختلفة. البوابات المركزية أفضل للنفاذ المركزي عالي الكثافة والمعتمد على الخزائن. البوابات المستقلة أفضل للنفاذ الموزع والمرن والقائم على السيناريو حيث يجب أن تكون البوابة قريبة من الخط الفعلي أو جهاز الصوت أو جهاز اللاسلكي.

مشروع VoIP أو مقسم برمجي جيد يجب ألا يختار البوابة على أساس الشكل أو عدد المنافذ أو السعر المبدئي فقط. يجب أن يقيم نوع الواجهة، وموقع النفاذ، ومسافة التوصيلات، وبيئة الإشارة، واحتياجات التوسع، وطريقة الصيانة، ومتطلبات القبول. في حالات كثيرة، يمكن للتصميم المختلط أن يوفر أفضل توازن بين الإدارة المركزية والنشر المرن.

الأسئلة الشائعة

هل يمكن إدارة بوابة مستقلة بنفس المقسم البرمجي الذي يدير البوابة المركزية؟

نعم. طالما أن كلا الجهازين يدعمان تسجيل SIP أو اتصال الترنك المتوافق، فيمكنهما عادةً العمل تحت نفس المقسم البرمجي، أو الـ IP PBX، أو منصة الاتصالات الموحدة.

هل تقلل البوابة المركزية من جميع أعمال الصيانة؟

ليس بالكامل. يمكنها تبسيط إدارة الخزانة المركزية، لكن المشروع لا يزال بحاجة إلى تسمية المنافذ بشكل صحيح، وتخطيط البطاقات الاحتياطية، والنسخ الاحتياطي للإعدادات، وحماية الطاقة، وإجراءات واضحة لاستكشاف الأخطاء وإصلاحها.

هل يجب دائماً استبدال الهواتف التماثلية أثناء الترحيل إلى VoIP؟

ليس دائماً. إذا كانت الهواتف التماثلية الحالية لا تزال موثوقة وتلبي احتياجات المستخدم، فيمكن لبوابات FXS إبقائها متصلة بنظام VoIP الجديد أثناء الترحيل المرحلي.

لماذا يجب اختبار نمط DTMF أثناء قبول البوابة؟

غالباً ما تستخدم نغمات الأوامر (DTMF) في قوائم الرد الآلي (IVR)، والتحكم في الأبواب، والتحكم في المؤتمرات، وعمليات التوجيه. إذا كان نمط DTMF لا يتطابق مع المنصة، فقد لا تتعرف المنصة على أوامر لوحة المفاتيح بشكل صحيح.

ما هو الخطأ الشائع عند اختيار سعة البوابة؟

من الأخطاء الشائعة حساب احتياجات المنافذ الحالية فقط. يجب أن تراعي المشاريع أيضاً سعة احتياطية للمسارات المستقبلية، والخطوط المؤقتة، وهواتف الطوارئ، وتوسع الأفرع، واحتياجات استبدال الصيانة.
