1. ما نظام التوجيه اللاسلكي القائم على IP؟

يدمج نظام التوجيه اللاسلكي القائم على IP القنوات اللاسلكية التقليدية أو الرقمية في بيئة اتصالات شبكية. وبدلاً من وضع جهاز راديو مستقل بجوار كل مشغل، يمكن ربط المحطات القاعدية والمكررات عبر بوابات RoIP وإدارتها من وحدات تحكم مركزية أو موزعة.

تعرّف إلى حلول بوابات RoIP

يمكن للنظام ربط أجهزة FM التناظرية وDMR وTETRA وP25 وPDT وNXDN وأجهزة الراديو المحمولة والمركبة والمحطات القاعدية والمكررات وغيرها من معدات الاتصالات اللاسلكية الاحترافية. وتستمر الشبكة اللاسلكية في توفير التغطية الميدانية، بينما توسع طبقة IP إمكانات التحكم في القنوات والتسجيل والمراقبة والاتصال بين المواقع.

تناسب هذه البنية المؤسسات التي تشغّل عدة قنوات لاسلكية أو منشآت أو غرف تحكم أو مناطق جغرافية. ويمكن للمشغلين المصرح لهم الوصول إلى الموارد اللاسلكية البعيدة عبر الشبكة دون نقل المعدات الحالية أو إنشاء نظام تحكم منفصل في كل موقع.

من وحدات التحكم المحلية إلى التوجيه الشبكي

كانت أنظمة التوجيه التقليدية تعتمد غالباً على توصيلات ثابتة بين محطة قاعدية محلية ووحدة تشغيل قريبة. وقد يكفي هذا الترتيب لموقع واحد، إلا أن إضافة موقع آخر كانت تتطلب عادة معدات لاسلكية إضافية وكابلات مخصصة وموضع تشغيل مستقل.

مع التحكم القائم على IP، يمكن نقل الصوت والإشارات اللاسلكية عبر شبكة محلية LAN أو شبكة واسعة خاصة WAN أو الألياف الضوئية أو وصلات الميكروويف أو VPN أو الربط الخلفي الخلوي أو الأقمار الصناعية. ويمكن لمركز القيادة الرئيسي الإشراف على المواقع البعيدة، بينما يتولى مركز احتياطي مصرح له القنوات المحددة إذا أصبحت غرفة التحكم الرئيسية غير متاحة.

وبذلك يصبح النظام اللاسلكي جزءاً من بيئة اتصالات تشغيلية أوسع قد تشمل أيضاً هواتف SIP ونظم المعلومات الجغرافية GIS والمراقبة بالفيديو وأنظمة الإنذار وخدمات PTT عريضة النطاق ومنصات التسجيل وبرامج إدارة الحوادث.

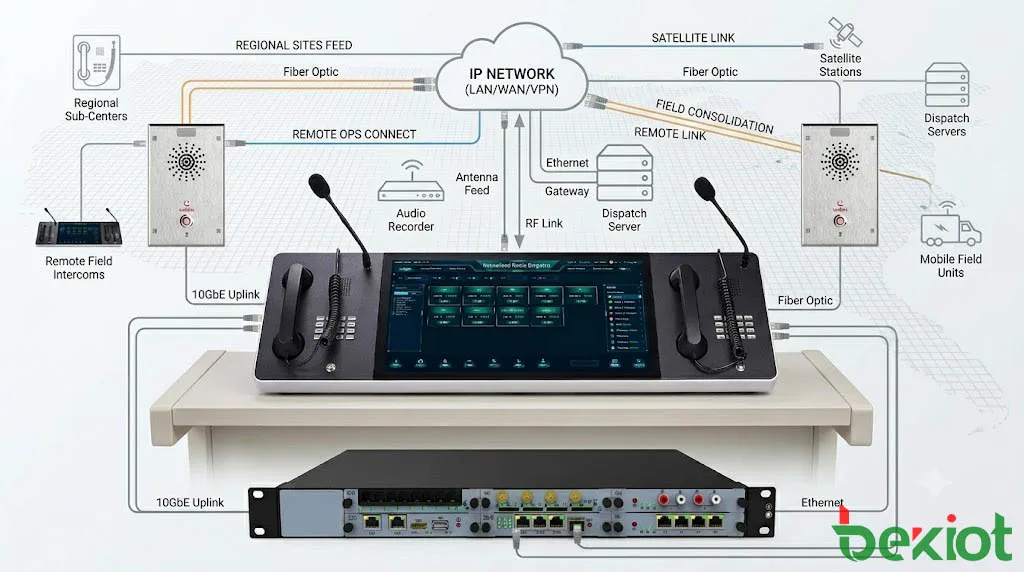

2. بنية النظام ومسار الإشارات

يمكن تقسيم نظام التوجيه اللاسلكي العملي إلى أربع طبقات وظيفية. ويساعد فهم هذه الطبقات المهندسين على تصميم الشبكة وتحديد ما إذا كان العطل في منظومة RF أو واجهة الراديو أو شبكة IP أو خادم التوجيه أو وحدة تحكم المشغل.

طبقة الوصول اللاسلكي

تشمل طبقة الوصول اللاسلكي أجهزة الراديو المحمولة والمتحركة والمحطات القاعدية والمكررات والهوائيات وقنوات RF وخطوط التغذية والبنية التحتية المرتبطة بها. وهي تحدد التغطية الميدانية وجودة الصوت وسعة القنوات ومقاومة التداخل وطريقة اتصال المستخدمين الميدانيين عبر PTT.

لا تعالج عملية الدمج عبر IP ضعف تصميم RF. فمناطق انعدام التغطية وسوء وضع الهوائيات والفقد الكبير في خطوط التغذية والتداخل أو ازدحام القنوات ستظل تؤثر في الاتصال حتى إذا كانت منصة التوجيه وشبكة البيانات تعملان بصورة طبيعية.

طبقة البوابة والواجهات

تربط طبقة البوابة معدات الراديو بشبكة IP. ووفقاً للواجهة المتاحة، قد تعالج البوابة مدخلات ومخرجات الصوت التناظري والتحكم في PTT واكتشاف COR أو COS وإشارات GPIO والبيانات التسلسلية وحالة القناة أو معلومات التحكم الخاصة بالمصنّع.

على جانب الشبكة، تتحول هذه الإشارات إلى تدفقات وسائط ورسائل تحكم تستطيع منصة التوجيه معالجتها. وقد تشمل وظائف البوابة أيضاً اختيار برنامج الترميز وضبط الكسب ومخزن تذبذب الحزم واكتشاف الصمت والإعداد عن بعد ورفع حالة المعدات.

طبقة التحكم الأساسية

تتضمن الطبقة الأساسية خادم التوجيه وخدمات توجيه الوسائط وحسابات المستخدمين والصلاحيات وإعدادات القنوات وخدمات التسجيل وسجلات الأحداث وقواعد البيانات وواجهات التكامل. وهي تحدد القنوات التي يمكن لكل مشغل الوصول إليها وكيفية معالجة الطوارئ ومكان تسجيل الاتصالات والمجموعات اللاسلكية التي يمكن ربطها.

طبقة تطبيقات المشغل

تشمل طبقة المشغل وحدات التحكم المادية والشاشات اللمسية وتطبيقات سطح المكتب وعملاء الويب وواجهات التوجيه المتنقلة. ويستخدمها المشغلون لمراقبة القنوات وإرسال الصوت وإنشاء روابط مؤقتة وتأكيد الإنذارات ومراجعة التسجيلات ومراقبة حالة المعدات.

ينبغي أن تعكس أسماء القنوات وتخطيط المجموعات التشغيل الفعلي. فأسماء مثل «طوارئ المصنع» و«أمن المحطة الشمالية» و«فريق الصيانة 1» أسهل في التعرف أثناء الحوادث من معرفات الراديو الداخلية أو أرقام منافذ البوابة.

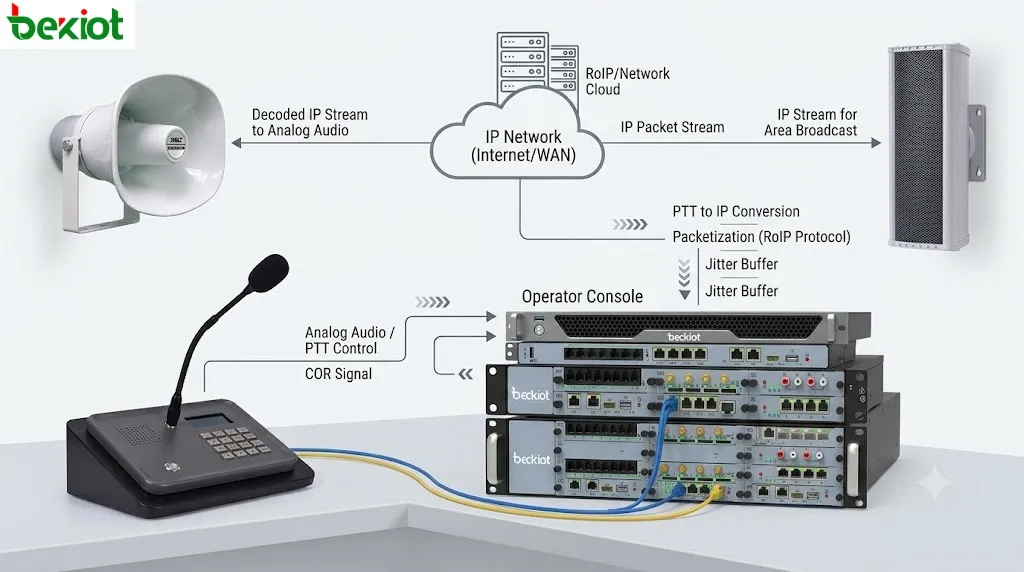

كيفية انتقال الصوت اللاسلكي وPTT

عندما يضغط المستخدم الميداني زر PTT، يرسل جهاز الراديو المحمول أو المركب عبر قناة RF. ويتلقى المكرر أو المحطة القاعدية الإرسال ويمرر الصوت وحالة الاستقبال إلى بوابة RoIP. ثم تحول البوابة الصوت إلى تدفق وسائط IP وترسله إلى خادم التوجيه أو وحدات التحكم المصرح لها.

عندما يرد المشغل، ترسل وحدة التحكم صوته عبر شبكة IP إلى البوابة. وتفعّل البوابة جهاز الإرسال اللاسلكي وتنتظر زمن التقديم المضبوط لإشارة PTT ثم ترسل الصوت إلى القناة اللاسلكية.

يجب ضبط هذا التوقيت وفق المعدات المتصلة. فإذا أرسل الصوت قبل أن يصبح جهاز الإرسال جاهزاً فقد يضيع المقطع الأول من الكلام. وإذا بقي PTT فعالاً فترة أطول من اللازم بعد انتهاء الحديث فقد يظهر ضجيج ذيلي وتظل القناة مشغولة دون حاجة.

3. الوظائف الأساسية للتوجيه اللاسلكي

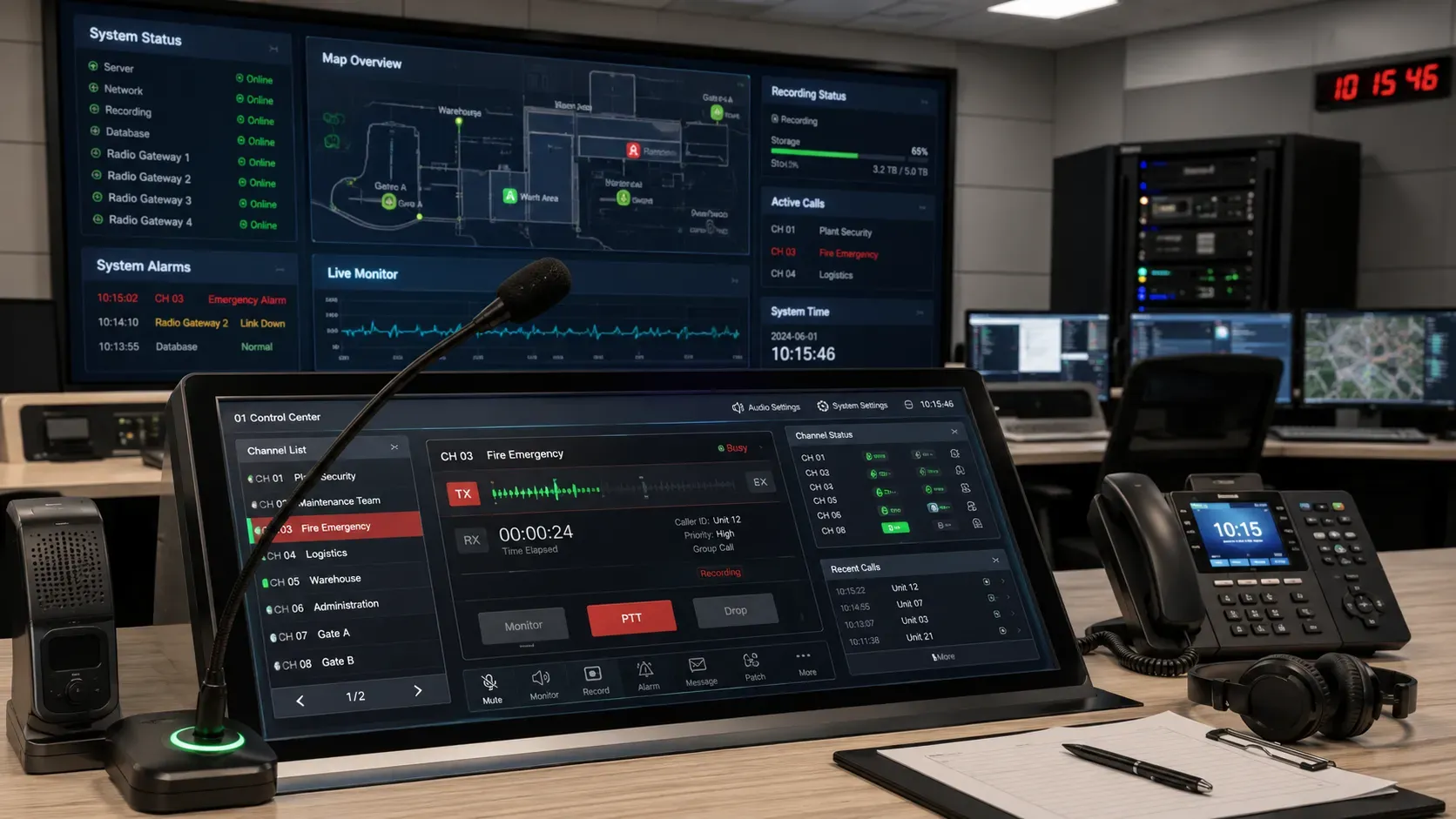

التحكم المركزي في القنوات

يمكن لوحدة التحكم عرض عدة قنوات أو أقسام أو مواقع أو مجموعات اتصال في واجهة واحدة. ويستطيع المشغل مراقبة عدة قنوات مع الإرسال فقط إلى المجموعة المحددة التي يمتلك صلاحية استخدامها.

وهذا يلغي الحاجة إلى وضع عدة أجهزة راديو مادية في كل موضع تشغيل، ويتيح إدارة المواقع اللاسلكية البعيدة من غرفة تحكم واحدة.

الاتصال الجماعي ومراقبة القنوات

تنظم الاتصالات اللاسلكية الاحترافية عادة بحسب القنوات أو مجموعات الاتصال أو المناطق أو الأساطيل أو الأقسام التشغيلية. ويمكن للمشغل مراقبة عدة مجموعات في الوقت نفسه والتواصل مع فريق محدد.

تساعد مؤشرات الاستقبال وحالة انشغال القناة وهوية المتصل واتجاه الإرسال والأولوية المشغل على فهم النشاط الحالي وتجنب مقاطعة اتصال قائم.

معالجة إنذارات الطوارئ

إذا كانت الشبكة تدعم ذلك، يمكن لإشارة الطوارئ تحديد هوية المتصل وإبراز المجموعة المعنية وتشغيل نغمة إنذار وفتح سجل حادث وبدء التسجيل وإبلاغ مشرف أو موضع تحكم آخر.

يجب أن يظل الإنذار ظاهراً حتى يؤكده مشغل مصرح له. ولا ينبغي أن يؤدي كتم الصوت إلى مسح الحدث تلقائياً أو حذف سجله من سير عمل المعالجة.

ربط القنوات ببعضها

يربط تجسير القنوات مؤقتاً مجموعتين لاسلكيتين أو أكثر أو أنظمة اتصالات مختلفة. ويفيد عندما تستخدم فرق الأمن والصيانة والإطفاء والإدارة والجهات الخارجية موارد منفصلة عادة، لكنها تحتاج إلى التنسيق خلال الحادث نفسه.

ينبغي أن توضح الواجهة القنوات المرتبطة والمشغل الذي أنشأ الرابط ووقت فصله. وقد تسبب الروابط الدائمة أو غير المنضبطة ازدحاماً أو تغذية راجعة أو تعارضاً في الصلاحيات.

التسجيل وإعادة تشغيل الأحداث

يدعم تسجيل الاتصالات اللاسلكية مراجعة الحوادث والتدريب والامتثال وتسوية النزاعات والتحليل التشغيلي. ولا يقتصر السجل المفيد على الصوت، بل يحفظ أيضاً الطوابع الزمنية وأسماء القنوات وهويات المشغلين واتجاه الإرسال ووسوم الطوارئ والمعلومات المرتبطة بالحادث.

ينبغي أن تتيح إعادة التشغيل البحث حسب الوقت والقناة والمشغل ونوع الحدث ومرجع الحادث. ومن دون بيانات وصفية منظمة تصبح مراجعة أرشيف كبير من التسجيلات بطيئة وأقل موثوقية.

4. بوابة RoIP والشبكة والأمن والتكامل

مطابقة البوابة مع واجهة الراديو

يجب أن تتوافق بوابة RoIP مع معدات الراديو المتصلة ومنصة التوجيه معاً. وقد تشمل واجهات جانب الراديو صوتاً متوازناً أو غير متوازن وإشارات بمستوى الميكروفون أو الخط ومداخل ومخارج PTT واكتشاف كاتم الضوضاء وحالة COR/COS والبيانات التسلسلية ونقاط التحكم الخارجية.

قد تستخدم أجهزة الراديو والمكررات المختلفة توزيعات أطراف ومستويات جهد وطرق تأريض ومنطق تحكم مختلفة. ولا تكفي توافقية البروتوكول وحدها لضمان عمل البوابة من دون الكابل المناسب وضبط المعلمات.

على جانب IP، يمكن للبوابة استخدام RTP أو SIP أو البث المتعدد أو البث الأحادي أو بروتوكول تحكم خاص بالمنصة. ويمكن استخدام بوابة RoIP متعددة القنوات عندما يلزم ربط عدة قنوات لاسلكية أو مواقع بعيدة ببيئة توجيه واحدة.

ضبط الصوت وPTT

يجب فحص كسب الصوت عند خرج جهاز الراديو ومدخل البوابة وخرجها ومدخل الإرسال في الراديو. وقد يؤدي رفع قيمة واحدة لتعويض واجهة مضبوطة بصورة خاطئة إلى تشويه أو ضجيج أو صدى في جزء آخر من المسار.

ينبغي اختبار زمن التقديم لإشارة PTT وتأخير الصوت وزمن التحرير وسلوك كاتم الضوضاء واكتشاف الصمت باستخدام المحطة القاعدية أو المكرر الفعلي. ولا يجوز افتراض أن القيم الافتراضية تناسب جميع الطرازات.

زمن التأخير وتذبذب الحزم وجودة الخدمة

لا يثبت الاختبار النظيف على شبكة محلية غير محملة سوى القليل. ويجب اختبار استجابة PTT وجودة الكلام وتذبذب الحزم وفقدانها أيضاً أثناء حمل شبكة WAN لحركة التشغيل العادية.

يتسبب التأخير الكبير في تحدث المشغل والمستخدم الميداني في الوقت نفسه. وقد يؤدي فقدان الحزم وعدم استقرار التذبذب إلى صوت متقطع أو كلمات مفقودة. وتتطلب الوصلات الخلوية والفضائية وVPN وWAN بعيدة المدى اختبارات إضافية في ظروف شبكة متغيرة.

يجب منح وسائط التوجيه وإشاراته أولوية مناسبة على الشبكة. وينبغي أن تتعرف المحولات والموجهات والجدران النارية ومعدات VPN ووصلات مزودي الخدمة إلى علامات QoS. ولا يفيد وضع العلامة في البوابة وحدها إذا أزالت المعدات الوسيطة الأولوية أو تجاهلتها.

الأمن وصلاحيات المشغلين

قد تتحكم أنظمة التوجيه اللاسلكي في قنوات تشغيلية أو مرتبطة بالسلامة. لذا ينبغي أن يتضمن التصميم مصادقة المستخدمين والصلاحيات القائمة على الأدوار وتقسيم الشبكة والوصول الآمن للإدارة وتسجيل الأحداث والمراجعة الدورية للحسابات.

لا ينبغي السماح لكل مشغل بالإرسال في جميع المجموعات. وقد تتطلب قنوات الطوارئ والروابط مع الجهات الخارجية ومجموعات الإدارة والقنوات التشغيلية المقيدة موافقة مشرف.

تكامل الهاتف وGIS والفيديو والإنذار

يمكن ربط القنوات اللاسلكية بهواتف SIP وأنظمة PBX ومجموعات مؤتمرات الطوارئ ومنصات اتصالات مراكز القيادة. ويجب أن تحدد سياسة الوصول من يمكنه دخول المجموعة اللاسلكية وما إذا كان التحكم عبر DTMF مسموحاً وما إذا كانت المكالمات المربوطة تسجل والمدة التي يمكن أن يبقى فيها الاتصال غير المراقب فعالاً.

إذا وفرت أجهزة الراديو أو المركبات بيانات الموقع، يمكن للمنصة عرض الوحدات الميدانية على خريطة GIS. ويستطيع المشغلون تحديد الموارد القريبة ومراجعة مسارات الدوريات ومعرفة الفرق الأقرب إلى الحادث.

قد تؤدي أزرار الطوارئ والتحكم في الدخول وأنظمة الحريق وتحليلات الفيديو والمستشعرات الصناعية ومنصات الحوادث إلى تشغيل إجراءات لاسلكية أيضاً. ويمكن للإنذار فتح المجموعة المناسبة وعرض الموقع وإظهار كاميرا قريبة وإبلاغ المشغل المناوب وإرفاق التسجيلات بسجل الحادث.

الازدواجية ومزامنة الوقت

قد تحتاج الأنظمة الحرجة إلى خوادم توجيه مزدوجة وبوابات احتياطية ومحولين ومسارات WAN منفصلة ووحدات تحكم بديلة ومصادر طاقة محمية. وإذا كان الهدف الحماية من عطل مشترك، فيجب ألا تشترك هذه المكونات في المحول أو دائرة الطاقة أو مسار الكابلات أو مدخل المبنى نفسه.

ينبغي أن تستخدم الخوادم والبوابات ووحدات التحكم ومنصات التسجيل مصدراً زمنياً واحداً. فالطوابع الزمنية الدقيقة ضرورية لإعادة بناء تسلسل عمليات الإرسال والإنذارات والتسجيلات وإجراءات المشغلين.

5. التطبيقات حسب القطاع

تختلف بيئة التشغيل بين القطاعات، لكن الحاجة الأساسية واحدة: يحتاج المستخدمون الميدانيون إلى وصول فوري للمجموعة الصحيحة، بينما يحتاج مركز التحكم إلى رؤية واضحة وصلاحيات مضبوطة وتسجيل ومسار واضح لمعالجة الحوادث.

6. النشر والموثوقية واستكشاف الأعطال

حدد سير العمل قبل اختيار المعدات

قبل اختيار البوابات ووحدات التحكم، يجب تحديد عدد القنوات والمواقع والمشغلين وغرف التحكم ومجموعات المستخدمين وإجراءات الطوارئ وسياسات التسجيل وعمليات التكامل الخارجية.

ينبغي أن تعكس خطة القنوات المسؤوليات الفعلية. ويجب توضيح من يراقب كل مجموعة ومن يحق له الإرسال وكيف يجري تصعيد الطوارئ وكيف يستمر الاتصال إذا تعذر استخدام مركز التحكم الرئيسي.

تحقق من توافق واجهة الراديو

لا توفر كل أجهزة الراديو والمكررات واجهات الصوت وPTT والحالة والبيانات نفسها. ويجب التحقق من مخططات التوصيل وتوزيع أطراف الموصل ومستويات الإشارة والتأريض وسلوك التحكم قبل التركيب.

حتى البوابة التي تدعم بروتوكول IP المطلوب قد تحتاج إلى كابل واجهة مخصص وإعدادات خاصة بطراز الجهاز.

اختبر سلسلة الاتصال كاملة

يجب ألا تقتصر اختبارات القبول على نجاح مكالمة تجريبية واحدة. وينبغي للمهندسين التحقق مما يلي:

• استقبال وحدة التحكم للصوت الوارد من جهاز الراديو الميداني؛

• إرسال جهاز الراديو للصوت الصادر من وحدة التحكم؛

• استجابة PTT وسلامة المقطع الأول من الكلام؛

• مؤشرات انشغال القناة وحالة الاستقبال؛

• تأكيد إنذار الطوارئ وتصعيده؛

• استرجاع التسجيلات والطوابع الزمنية والبيانات الوصفية؛

• إنشاء روابط القنوات وفصلها؛

• التحويل عند تعطل البوابة أو الخادم أو الشبكة أو الطاقة؛

• العمل أثناء ازدحام الشبكة؛

• استمرار الاتصال اللاسلكي المحلي بعد انقطاع ربط IP الخلفي.

الأعطال الشائعة وترتيب التشخيص

تشمل الأعطال الشائعة الصوت أحادي الاتجاه وتأخر PTT واقتطاع الكلام وانخفاض مستوى الإرسال والتوجيه الخاطئ للقنوات وغياب التسجيلات وعدم استقرار تسجيل البوابة وفقدان الحزم وحجب الجدار الناري وتعارض عناوين IP.

ينبغي فصل جانب RF عن جانب IP أثناء استكشاف الأعطال:

1. تأكد من عمل القناة اللاسلكية محلياً من دون منصة التوجيه عبر IP.

2. تحقق من استقبال البوابة للصوت وحالة COR/COS.

3. تحقق من أن البوابة تفعّل PTT وترسل صوتاً واضحاً إلى جهاز الراديو.

4. تأكد من وصول حزم الوسائط والتحكم إلى خادم التوجيه.

5. راجع صلاحيات المشغل وتوجيه القنوات وأجهزة الصوت في وحدة التحكم.

6. تحقق من خدمات التسجيل وسعة التخزين ومزامنة الوقت.

يمنع هذا التسلسل تكرار تغيير إعدادات الشبكة عندما يكون السبب الحقيقي كابل الراديو أو مستوى الإشارة أو التأريض أو واجهة PTT.

أخطاء التصميم الشائعة

• اعتبار دمج الراديو وصلة صوتية فقط؛

• استخدام أسماء قنوات غير واضحة أو غير متسقة؛

• منح عدد كبير من المشغلين حق الوصول إلى المجموعات الحرجة؛

• إرسال حركة التوجيه عبر WAN غير محمية ومن دون QoS أو وصلة احتياطية؛

• تركيب خوادم مزدوجة مع الإبقاء على محول واحد أو دائرة طاقة واحدة؛

• عدم اختبار الإنذارات وروابط القنوات والتسجيل وإجراءات التراجع قبل التشغيل.

ينبغي أن يتضمن القبول النهائي تمارين اتصال واقعية واختبارات التحويل عند الأعطال ومسارات معالجة الحوادث، لا مجرد مراجعة الإعدادات.

7. الاتجاهات المستقبلية والأسئلة الشائعة

يتجه التوجيه اللاسلكي الاحترافي نحو الاتصالات المتقاربة. وتعمل القنوات اللاسلكية بصورة متزايدة إلى جانب PTT عريض النطاق وLTE أو 5G وهواتف SIP والوصلات الفضائية والتوجيه بالفيديو وGIS وإنذارات إنترنت الأشياء ومنصات القيادة البرمجية.

ولا يعني ذلك اختفاء الراديو الاحترافي التقليدي. فالشبكات اللاسلكية المخصصة ما زالت توفر اتصالاً جماعياً فورياً وتشغيلاً بسيطاً في الميدان وتغطية RF مستقلة وسلوكاً متوقعاً أثناء الأحداث المزدحمة أو عالية الخطورة.

الاتجاه العملي هو الإبقاء على الراديو الاحترافي وسيلة وصول ميدانية موثوقة، واستخدام بنية IP لتوسيع التحكم والتسجيل والتشغيل البيني والتنسيق بين المواقع.

هل يمكن ربط نظام راديو تناظري قائم؟

نعم في كثير من الحالات. ويجب أن يوفر جهاز الراديو أو المكرر واجهات مناسبة للصوت وPTT، ويفضل أن يوفر أيضاً حالة القناة. وتحول بوابة RoIP هذه الإشارات إلى وسائط IP ومعلومات تحكم.

هل يحتاج كل موقع إلى مشغل محلي؟

لا. يمكن إدارة المواقع اللاسلكية البعيدة من غرفة تحكم مركزية عبر شبكة IP. وقد تظل وحدة تحكم محلية في المنشأة المهمة للاستخدام الاحتياطي أو التشغيلي.

ماذا يحدث إذا انقطع ربط IP الخلفي؟

يمكن للمستخدمين المحليين مواصلة الاتصال عبر نظام RF المحلي ما دام المكرر أو المحطة القاعدية يعمل. وينقطع الوصول البعيد إلى التوجيه عادة ما لم تتوفر وصلة احتياطية أو مركز تحكم ثانوي أو إجراء محلي بديل.

هل نظام GPS إلزامي؟

لا. يعمل توجيه PTT والاتصال الجماعي ومراقبة القنوات والتسجيل من دون GPS. وتعد بيانات الموقع ميزة إضافية لعرض الخرائط واختيار الوحدات وتتبع الموارد.

كيف تخطط أسماء القنوات والمجموعات؟

ينبغي أن تعكس الأسماء الأقسام والمواقع والوظائف وأدوار الطوارئ الفعلية. وأثناء الحادث يجب أن يتمكن المشغل من تحديد المجموعة الصحيحة فوراً من دون تفسير رموز راديوية تقنية.

ما وحدة التحكم المناسبة؟

يعتمد الاختيار على عدد القنوات وسير العمل وحجم الشاشة ومتطلبات النداء والتكامل الخارجي. ويمكن للمشروع استخدام وحدة تحكم توجيه عبر IP أو وحدة تحكم للنداء والتوجيه عبر IP أو واجهة تشغيل برمجية.

تظهر قيمة نظام التوجيه اللاسلكي القائم على IP عندما تدار القنوات والمشغلون والمواقع البعيدة وإجراءات الحوادث بوصفها بيئة اتصالات واحدة. وتعتمد النتيجة على تغطية RF الصحيحة وتوافق واجهات البوابات وضبط الصلاحيات ومرونة الشبكة ووضوح إجراءات التشغيل حتى تحت الضغط.
