توفر أنظمة KVM الموزعة طريقة مرنة لإدارة موارد الصوت والفيديو داخل مراكز القيادة والتحكم الحديثة. يمكن توزيع أجهزة الكمبيوتر التجارية، وأنظمة التسجيل، ومنصات المراقبة، وموارد مؤتمرات الفيديو، وغيرها من المعلومات المرئية عبر شبكات IP أو الألياف الضوئية، وتقديمها إلى محطات عمل المشغلين، وجدران الفيديو، ونقاط العرض الأخرى. وهذا يمنح موظفي القيادة حرية أكبر في استدعاء المعلومات وتبديلها ومشاركتها دون التقيد بالتوصيلات الثابتة من نقطة إلى نقطة.

يصبح التحدي أكثر تعقيدًا عندما يجب على مركز القيادة دمج موارد فيديو موجودة بالفعل على شبكات مختلفة. قد تستخدم أنظمة المراقبة، ومنصات مؤتمرات الفيديو، وهواتف الفيديو، والطائرات بدون طيار، ومركبات القيادة المتنقلة، والأنظمة البعيدة الأخرى أساليب بث وبرامج ترميز وبروتوكولات اتصال مختلفة. في النشر الكبير، قد تحتوي شبكة المراقبة وحدها على عشرات الآلاف من الكاميرات. قد يؤدي ربط كل مصدر خارجي عبر مسار ترميز وفك ترميز مادي مستقل إلى جعل النظام أكثر صعوبة في التوسع والإدارة. البنية الأكثر عملية هي إدخال طبقة موحدة للوصول إلى الفيديو وتحويل الوسائط بين هذه الأنظمة الخارجية وبيئة KVM الموزعة.

أين تتناسب KVM الموزعة

القوة الأساسية لنظام KVM الموزع هي إدارة موارد الصوت والفيديو داخل مركز القيادة المادي. يمكن نقل مصادر الفيديو عبر البنية التحتية للشبكة أو الألياف الضوئية وتعيينها إلى وجهات عرض مختلفة وفقًا للمتطلبات التشغيلية.

في غرفة قيادة نموذجية، قد يحتاج المشغل إلى استدعاء محطة عمل على شاشة مكتبية، ونقل مصدر آخر إلى جدار الفيديو الرئيسي، والتبديل بسرعة بين أنظمة المعلومات المختلفة أثناء وقوع حادث. يوفر KVM الموزع إطار التبديل والعرض المطلوب لهذه العمليات.

هذا النموذج فعال بشكل خاص عندما يكون المصدر جهاز كمبيوتر أو خادمًا أو مسجلًا أو جهازًا آخر بواجهة فيديو محلية يمكن التنبؤ بها. تظهر الصعوبة عندما يكون المورد بالفعل دفق فيديو شبكي بدلاً من إشارة فيديو مادية تقليدية.

تعتمد مراكز القيادة الحديثة بشكل متزايد على الفيديو من أنظمة موجودة خارج الغرفة نفسها. قد تدير منصة المراقبة كاميرات موزعة في جميع أنحاء مدينة كاملة، أو موقع صناعي، أو شبكة نقل. قد توفر منصة مؤتمرات الفيديو صور اجتماعات عن بُعد. قد تعيد طائرة بدون طيار أو مركبة قيادة متنقلة باستمرار بث فيديو مباشر من موقع حادث. قد تحتوي أنظمة الاتصالات الموحدة أيضًا على أطراف فيديو تعتمد على SIP يحتاج المشغلون إلى عرضها فورًا.

إذا تم تحويل كل من هذه الأنظمة بشكل منفصل إلى مصدر KVM مادي، فإن عدد الواجهات والأجهزة الوسيطة يمكن أن يزداد بسرعة. لذلك تعمل طبقة KVM بشكل أكثر فعالية عندما تظل مركزة على التفاعل داخل غرفة القيادة بينما تتولى طبقة أخرى الوصول إلى الفيديو الأصلي الشبكي.

هذا الفصل مفيد أيضًا لتخطيط النظام. لا يحتاج عدد مقاعد المشغلين وشاشات العرض الكبيرة بالضرورة إلى النمو بنفس معدل عدد الكاميرات المتاحة أو مصادر الفيديو البعيدة. قد يكون لدى مركز القيادة إمكانية الوصول إلى عشرات الآلاف من قنوات الفيديو بينما يتم مشاهدة نسبة صغيرة منها فقط في وقت واحد. بدلاً من التعامل مع كل تدفق متاح كمدخل مادي مشغول بشكل دائم، يمكن للنظام استدعاء مورد الشبكة المطلوب عندما يحتاجه مشغل أو حادث أو مهمة إرسال.

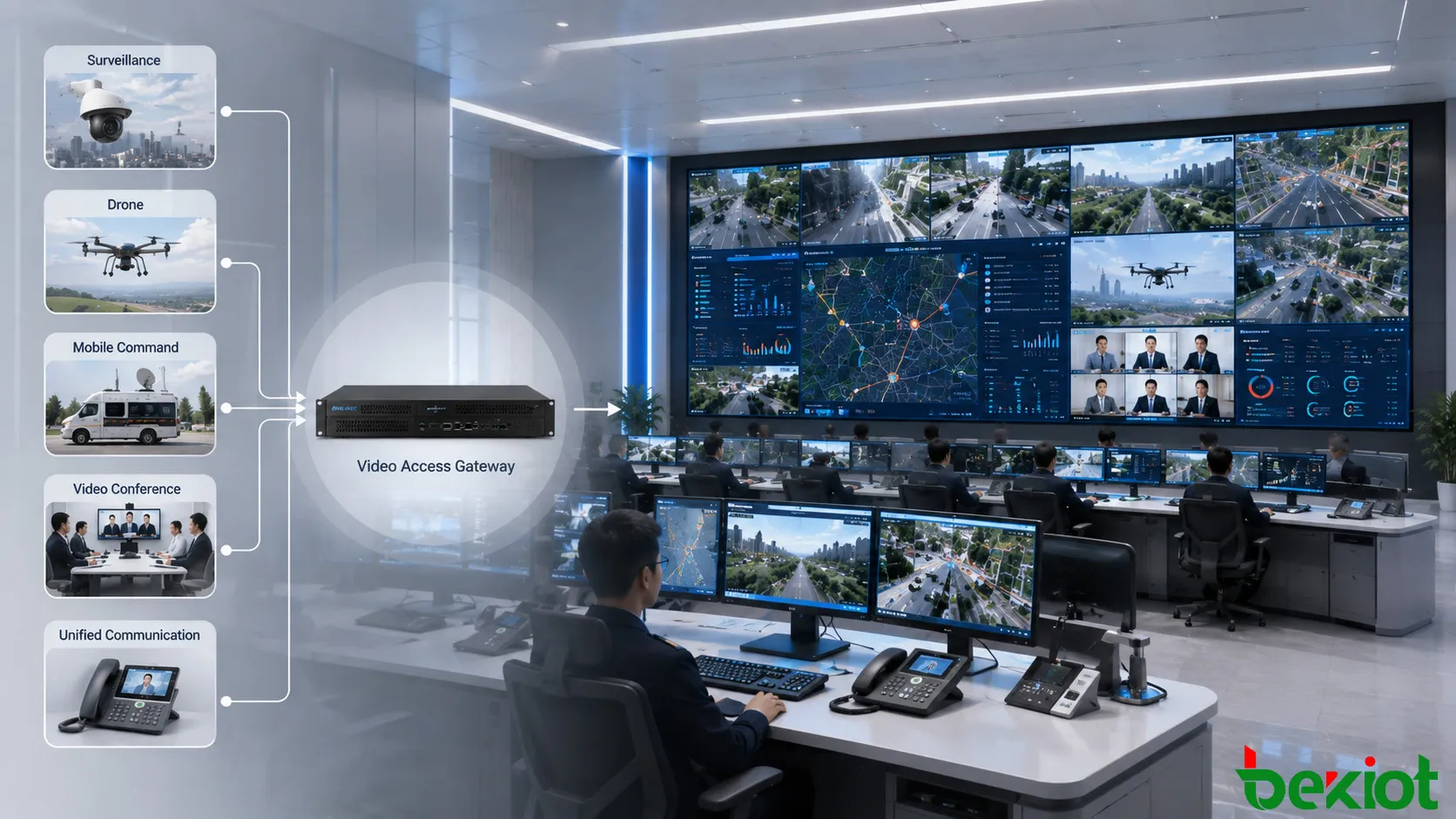

بناء طبقة وصول وسائط موحدة

يمكن لمركز قيادة قابل للتوسع وضع بوابة وصول فيديو أو خدمة وسائط بين أنظمة الفيديو الخارجية وشبكة KVM الموزعة. الغرض منها ليس استبدال تبديل KVM. بدلاً من ذلك، توفر نقطة دخول وخروج مشتركة لموارد فيديو الشبكة.

تقوم الأنظمة الخارجية أولاً بتسليم تدفقاتها إلى طبقة الوسائط من خلال واجهات الشبكة الحالية. تحدد طبقة الوسائط المصدر المطلوب، وتستقبل التدفق أو تسحبه، وتحول البروتوكول أو برنامج الترميز عند الضرورة، ثم توفر تدفقًا متوافقًا لبيئة KVM.

هذا يخلق تقسيمًا أوضح للمسؤوليات. تستمر أنظمة المراقبة والمؤتمرات والفيديو المحمول ومنصات الاتصال في أداء مهامها الأصلية. تتعامل طبقة الوسائط مع دمج التدفق والتوافق. يظل KVM الموزع مسؤولاً عن توزيع الموارد المرئية الناتجة على المشغلين وشاشات العرض.

تكون البنية مفيدة بشكل خاص عندما يجب على مركز القيادة إضافة أنظمة فيديو جديدة باستمرار. بدلاً من إعادة بناء البنية التحتية لـ KVM كلما تم تقديم منصة جديدة، يمكن أولاً تكييف المورد الجديد في طبقة الوصول إلى الوسائط. بمجرد تحويله إلى تنسيق يمكن لطبقة KVM التعرف عليه، يصبح موردًا آخر متاحًا داخل بيئة القيادة.

والنتيجة هي سير عمل أكثر توحيدًا. لا يحتاج المشغلون إلى فهم كيفية تسليم كل نظام أصلي للفيديو. يحتاجون فقط إلى الوصول إلى الموارد المطلوبة للمراقبة والإرسال والاستجابة للحوادث.

من منظور هندسي، يمكن لهذا التصميم الطبقي أيضًا تقليل الاقتران غير الضروري بين الأنظمة. التغييرات التي تطرأ على منصة المراقبة، أو نظام اتصالات الفيديو، أو مصدر فيديو ميداني لا تتطلب تلقائيًا تغييرات مقابلة في جميع أنحاء شبكة KVM. طالما أن طبقة الوصول إلى الوسائط يمكنها الاستمرار في الحصول على التدفق المطلوب وتطبيعه، يمكن أن يظل سير عمل عرض غرفة القيادة دون تغيير إلى حد كبير.

ربط فيديو المراقبة والمؤتمرات

تعد أنظمة المراقبة من أهم المصادر في مركز القيادة. قد تشمل المشاريع الكبيرة آلافًا أو حتى عشرات الآلاف من الكاميرات. إن دمج كل كاميرا مباشرة عبر مسار ترميز مادي مستقل يصعب صيانته ويمكن أن يجعل التوسع اللاحق معقدًا بشكل غير ضروري.

يمكن لطبقة وسائط موحدة الاتصال مباشرة بكاميرات الشبكة المحددة أو التواصل مع منصة مراقبة فيديو موجودة. حيث تحتفظ المنصة上游 بالفعل بدلائل الكاميرات والهياكل التنظيمية، يمكن استرداد تلك الموارد عبر المنصة بدلاً من إعادة إنشاء كل علاقة كاميرا داخل نظام KVM.

يمكن بعد ذلك تحويل التدفقات المطلوبة إلى تنسيق مناسب لفك ترميز KVM النهائي. يُستخدم RTSP على نطاق واسع لهذا النوع من تسليم الفيديو. عندما يتم الحصول على مورد المراقبة الأصلي عبر طريقة وصول أخرى، يمكن لطبقة الوسائط تطبيع التدفق قبل تقديمه إلى بيئة KVM.

يعد اختيار المورد مهمًا بشكل خاص في عمليات نشر المراقبة الكبيرة. لا يحتاج مركز القيادة عادةً إلى فك ترميز كل كاميرا باستمرار. يمكن للمشغلين استرداد الفيديو وفقًا للمنطقة الجغرافية، أو نوع الحدث، أو مجموعة الكاميرات، أو المهمة التشغيلية. يمكن بعد ذلك تعيين الصور ذات الصلة لشاشات المشغلين، أو مواقع التحقيق، أو تخطيطات شاشات العرض الكبيرة حسب تطور الموقف.

يقدم مؤتمر الفيديو نموذج تكامل مختلف. في النشر الأساسي، يمكن توصيل طرف مؤتمر بنظام KVM الموزع كمصدر فيديو مادي تقليدي. هذا النهج مناسب عندما يحتاج مركز القيادة فقط إلى عرض مخرجات الطرف.

يمكن أن يتم التكامل الأعمق بدلاً من ذلك على مستوى الوسائط. يمكن لوحدة تحكم المؤتمر MCU أو منصة المؤتمرات ذات الصلة توفير فيديو الاجتماع المخلوط كتدفق شبكي. يمكن إدخال هذا التدفق مباشرة في بيئة وسائط مركز القيادة، مما يقلل الاعتماد على مخرج فيديو مادي مخصص لكل مورد مؤتمر.

هذا النهج مفيد عندما تحتاج مؤتمرات الفيديو وتصور مركز القيادة إلى العمل كأجزاء من سير عمل معلوماتي واحد بدلاً من أن تكون أنظمة منفصلة تمامًا. خلال حادث كبير، على سبيل المثال، يمكن تقديم المشاركين في المؤتمر، ولقطات المراقبة، وفيديو الميدان البعيد داخل نفس بيئة القيادة حتى يتمكن صانعو القرار من مقارنة المعلومات المرئية الحية أثناء التواصل مع الفرق البعيدة.

جلب فيديو الميدان إلى العمليات

تحتاج مراكز القيادة بشكل متزايد إلى صور فورية من مواقع بعيدة تتجاوز تغطية المراقبة الثابتة. تُستخدم الطائرات بدون طيار ومركبات القيادة المتنقلة وأنظمة الفيديو البعيدة الأخرى بشكل متكرر أثناء الاستجابة للطوارئ، وتفتيش البنية التحتية، والعمليات الأمنية، والأحداث العامة الكبيرة.

تختلف هذه المصادر عن الكاميرات الثابتة لأن مسار الاتصال قد يتغير مع تحرك المعدات الميدانية. تقوم بعض الأجهزة بدفع الفيديو نحو مركز القيادة، بينما تسمح أنظمة أخرى للمركز بطلب تدفق. لهذا السبب، قد يؤدي الاعتماد على طريقة واحدة لتسليم الفيديو إلى تقييد قابلية التشغيل البيني.

يجب أن تكون طبقة الوصول إلى الوسائط المصممة للفيديو غير المتجانس قادرة على العمل مع طرق البث والاتصال الشائعة مثل RTMP و RTSP و SIP و GB28181. يسمح دعم عدة واجهات لمركز القيادة بقبول الفيديو من نطاق أوسع من المعدات الميدانية دون إنشاء بنية تكامل منفصلة لكل فئة جهاز.

يعد تكييف الوسائط مهمًا أيضًا لأن التدفق الوارد قد لا يتطابق مع قدرات وحدة فك ترميز KVM النهائية. يمكن أن يختلف الفيديو من الأجهزة الميدانية في برنامج الترميز والدقة ومعدل الإطارات ومعدل البت. يمكن لطبقة التكامل تطبيع هذه الخصائص قبل إعادة توجيه التدفق إلى نظام عرض مركز القيادة.

هذا يخلق مسارًا عمليًا من موقع الحادث إلى المشغل. يمكن للطائرة بدون طيار توفير منظر جوي، ويمكن لنظام مثبت على مركبة إرسال فيديو من وحدة استجابة متنقلة، ويمكن لكاميرات المراقبة الثابتة توفير السياق المحيط. بمجرد تحويل هذه المصادر إلى فيديو شبكي متوافق، يمكن لنظام KVM توزيعها على مواقع المشغلين المطلوبة أو شاشات العرض الكبيرة.

بالنسبة لتطبيقات الطوارئ، لا تكمن القيمة في تلقي تدفق فيديو بعيد فحسب، بل في جعله قابلاً للاستخدام فورًا ضمن سير عمل القيادة الحالي. يجب أن يكون فيديو الميدان قادرًا على استدعائه جنبًا إلى جنب مع الخرائط وصور المراقبة وواجهات الاتصال وتطبيقات الأعمال، مما يسمح للمشغلين بمقارنة المعلومات دون التبديل المتكرر بين منصات غير مرتبطة.

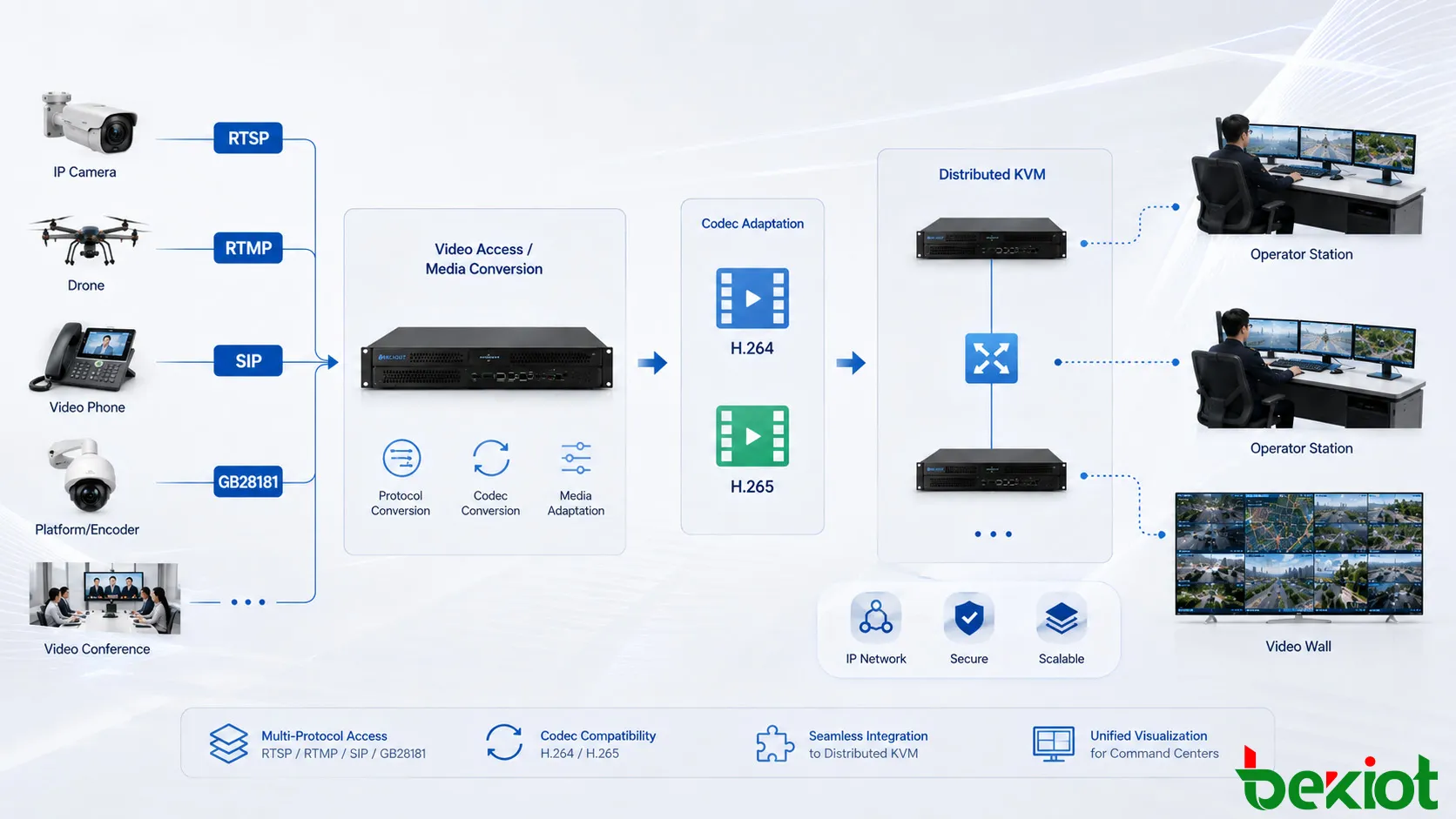

حل اختلافات البروتوكول وبرنامج الترميز

لا يتحقق تكامل الفيديو بمجرد توصيل نظامين بنفس الشبكة. يجب أن تتفق أنظمة الإرسال والاستقبال أيضًا على كيفية ترميز الفيديو ونقله وتقديمه.

يُعد H.264 و H.265 شائعين في بيئات المراقبة والفيديو في الوقت الفعلي. قد يولد مصدر H.265 بينما تم تصميم نقطة النهاية أو التطبيق النهائي حول H.264. في هذه الحالة، قد يكون تحويل برنامج الترميز ضروريًا قبل أن يمكن استخدام التدفق بشكل موثوق من قبل النظام الهدف.

تخلق اختلافات البروتوكول مشكلة مماثلة. نظام اتصالات فيديو قائم على SIP وسير عمل فيديو KVM موجه نحو RTSP لا يستخدمان نفس نموذج الإشارات حتى لو كان كلاهما يحمل فيديو IP. يسمح تحويل فيديو SIP إلى تدفق يمكن الوصول إليه عبر RTSP بجعل فيديو نظام الاتصال متاحًا لوحدات فك ترميز KVM دون تغيير الوظيفة الأصلية لمنصة الاتصال.

يمكن أن يكون التحويل المعاكس مفيدًا أيضًا عندما تحتاج الوسائط إلى الانتقال من بيئة موجهة نحو RTSP نحو نظام قائم على SIP. بهذه الطريقة، تعمل طبقة الوسائط كحدود للتشغيل البيني بدلاً من إجبار كل منصة متصلة على دعم الواجهة الأصلية لكل نظام آخر.

قد تحتاج الدقة ومعدل الإطارات ومعدل البت أيضًا إلى تعديل أثناء هذه العملية. الهدف ليس تطبيق إعدادات متطابقة على كل تدفق، بل إنشاء ملف وسائط يمكن للتطبيق المتلقي معالجته بشكل صحيح.

يجب مراعاة تخطيط الشبكة في نفس الوقت. يمكن أن تستهلك التدفقات عالية الدقة نطاقًا تردديًا كبيرًا عند فتح العديد من القنوات في وقت واحد. لذلك يجب تقييم عدد التدفقات المتزامنة وجودة الصورة المطلوبة والسعة الشبكية المتاحة معًا. هذا مهم بشكل خاص عند نقل الفيديو بين المواقع البعيدة ومراكز القيادة والشبكات الميدانية بدلاً من البقاء داخل شبكة محلية واحدة.

التكامل مع الاتصالات الموحدة

غالبًا ما يجمع مركز القيادة الحديث بين المراقبة المرئية والمكالمات الصوتية ومكالمات الفيديو واتصالات الإرسال. قد تشمل منصات الاتصالات الموحدة هواتف فيديو وأطراف اتصال ذكية ونقاط نهاية أخرى تعتمد على SIP تحتوي على فيديو مفيد في الوقت الفعلي.

هذه الموارد ذات قيمة أثناء الاستجابة المنسقة لأن المشغلين قد يحتاجون إلى وضع فيديو الاتصال بجانب صور المراقبة أو تغذيات الميدان على نفس بيئة عرض القيادة. ومع ذلك، تم تصميم أطراف الاتصال عادةً حول الجلسات التفاعلية بدلاً من توزيع فيديو KVM المستمر.

توفر طبقة تحويل الوسائط الجسر بين نماذج التشغيل هذه. يمكن تحويل فيديو SIP القائم إلى تدفق يمكن لموارد KVM النهائية استقباله. يمكن أيضًا تكييف برنامج الترميز والدقة ومعدل الإطارات ومعدل البت عندما يستخدم نظام الاتصال ونظام العرض متطلبات وسائط مختلفة.

يمكن لمركز القيادة therefore دمج عدة فئات من المعلومات كانت مستقلة سابقًا. توفر المراقبة الثابتة مراقبة مستمرة، ويدعم المؤتمر التعاون عن بُعد، ويوفر الفيديو المحمول صورًا من الميدان، وتضيف الاتصالات الموحدة معلومات مرئية من نقاط نهاية الاتصال.

ثم يؤدي KVM الموزع الدور الذي هو الأنسب له: تحديد مكان عرض تلك الموارد وجعلها متاحة للمشغل الصحيح أو شاشة القيادة.

هذا مفيد بشكل خاص في بيئات القيادة متعددة الإدارات. قد تستخدم فرق الأمن والعمليات والاستجابة للطوارئ والإدارة أنظمة اتصالات وفيديو مختلفة في العمل اليومي، لكن الحوادث الكبرى غالبًا ما تتطلب عرض تلك الموارد معًا. يقلل إطار الوصول المرئي المشترك من الحاجة إلى بناء مسار عرض منفصل لكل إدارة.

التخطيط للنمو والموثوقية

يجب مراعاة قابلية التوسع منذ بداية مشروع مركز قيادة KVM الموزع. يمكن أن يزيد عدد مصادر الفيديو المتصلة بشكل أسرع بكثير من عدد مقاعد المشغلين المادية. قد يتم إدخال مناطق مراقبة جديدة ونقاط مراقبة مؤقتة وأنظمة مؤتمرات إضافية وأجهزة فيديو محمولة بعد بدء تشغيل مركز القيادة.

تجعل البنية المعيارية هذا النمو أسهل في الإدارة. يمكن أن تبقى الأنظمة الخارجية ضمن نطاقاتها التشغيلية الخاصة بينما توفر طبقة تكامل الوسائط وصولاً محكومًا إلى الموارد المحددة. تحتاج بيئة KVM فقط إلى التعامل مع التدفقات المطلوبة فعليًا لمهام العرض والإرسال الحالية.

تعتمد الموثوقية أيضًا على تجنب مسارات الإشارات أحادية الغرض غير الضرورية. كلما أمكن، يجب تصميم بنية الشبكة وخدمات الوسائط وتوزيع KVM بحيث لا يؤثر فشل في مصدر فيديو خارجي أو تطبيق واحد على موارد مركز القيادة غير المرتبطة. يمكن النظر في تقسيم الشبكة وتخطيط النطاق الترددي والمسارات الزائدة وفقًا لأهمية المشروع وحجمه.

يمكن للتنظيم المركزي للموارد أن يحسن التشغيل اليومي بشكل أكبر. بدلاً من أن يتذكر المشغلون عناوين الأجهزة الفردية أو يتحولون يدويًا بين العديد من المنصات المستقلة، يمكن تنظيم الكاميرات ومصادر الفيديو الأخرى وفقًا للموقع أو القسم أو الغرض التشغيلي. هذا يسهل العثور على الصورة المطلوبة أثناء المراقبة الروتينية وكذلك أثناء الاستجابة للطوارئ.

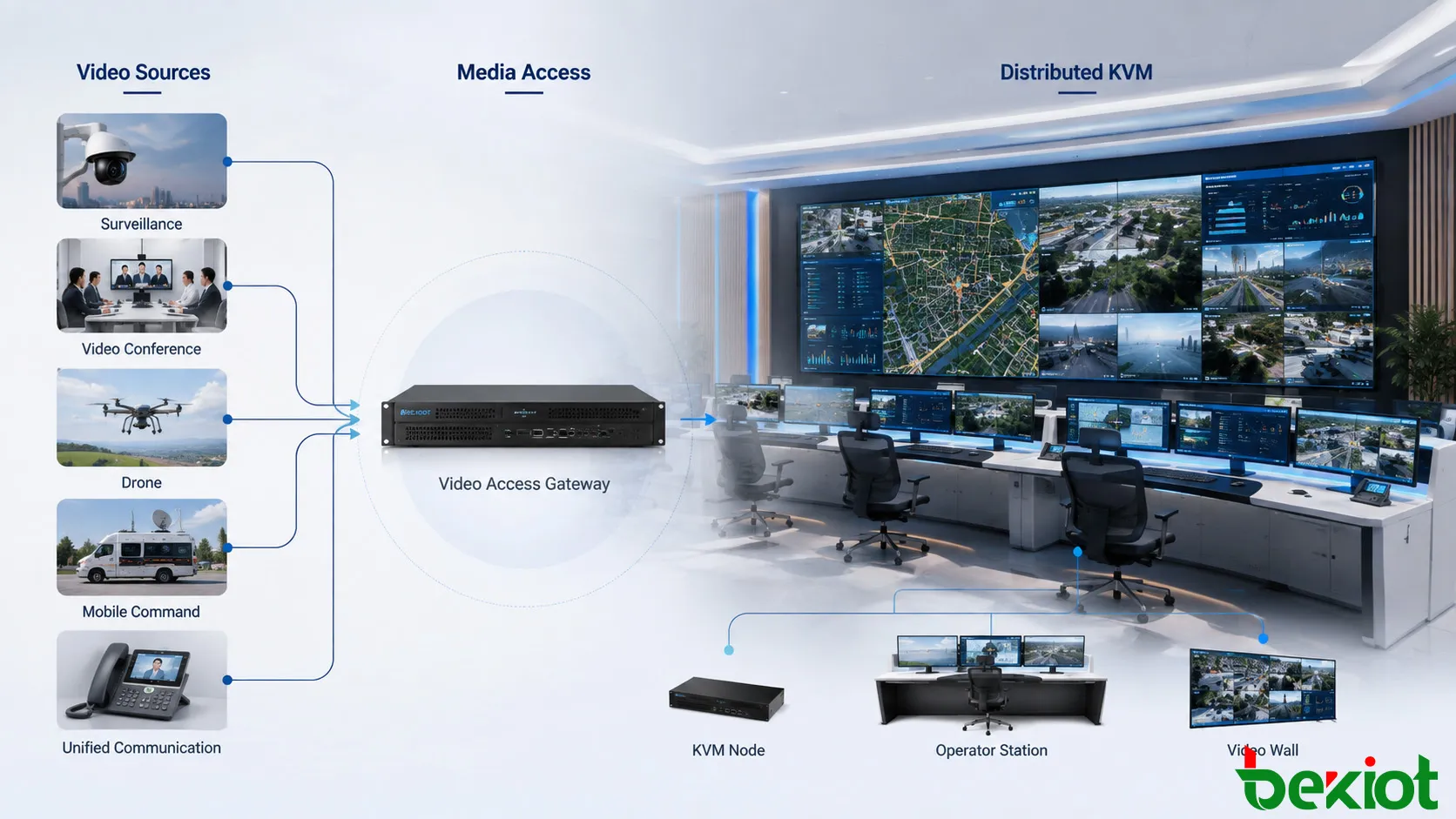

بنية مركز قيادة أكثر مرونة

مبدأ التصميم المركزي هو تجنب إجبار نظام KVM الموزع على حل كل مشكلة توافق فيديو خارجية مباشرة. يوفر KVM أساسًا فعالاً لتوزيع الموارد داخل غرف التحكم ومراكز القيادة، خاصة عندما تكون شبكات IP أو الألياف الضوئية عالية السعة متاحة بالفعل. ومع ذلك، يقدم فيديو الشبكة الخارجي مجموعة منفصلة من المتطلبات.

من خلال إضافة طبقة موحدة للوصول إلى الفيديو وتحويل الوسائط، يمكن ربط أنظمة المراقبة ومنصات مؤتمرات الفيديو والطائرات بدون طيار ومركبات القيادة المتنقلة وأطراف الاتصالات الموحدة من خلال مسار تكامل متسق. يمكن جلب موارد RTSP و RTMP و SIP و GB28181 إلى البنية، بينما يمكن معالجة اختلافات H.264 و H.265 عند الحاجة إلى التحويل.

هذا الفصل يجعل الحل العام أسهل في التوسيع. تستمر طبقة KVM في إدارة غرفة القيادة، بينما تركز طبقة الوسائط على الوصول إلى الفيديو الخارجي وتحويل التدفق والتشغيل البيني. عند إدخال أنظمة فيديو إضافية، يمكن دمجها دون تغيير نموذج التشغيل الأساسي لمركز القيادة.

الأهم من ذلك، تسمح البنية لمركز القيادة بإدارة الفيديو كمورد تشغيلي بدلاً من مجموعة من المدخلات المادية المعزولة. يمكن للمشغلين استدعاء المعلومات المطلوبة لمهمة محددة، وعرضها في المقعد المناسب أو جدار الفيديو، ودمج مصادر متعددة مع تغير الموقف.

بالنسبة للمشاريع التي يجب أن تجمع بين شبكات المراقبة الكبيرة والمؤتمرات والفيديو المحمول والاتصال في الوقت الفعلي، يحول هذا النهج الطبقي KVM الموزع من نظام توزيع إشارات محلي إلى جزء من بيئة قيادة وبث مرئية أوسع.

الأسئلة الشائعة

هل يمكن توصيل مسجلات الجسم المحمولة ووحدات المراقبة المحمولة؟

نعم. يمكن إدخال هذه الأجهزة عندما يمكن الوصول إلى تدفقات فيديو الشبكة الخاصة بها عبر طبقة تكامل الوسائط. يمكن بعد ذلك تحويل تدفقاتها إلى تنسيق مناسب لبيئة مركز القيادة النهائية.

هل يمكن للبنية نفسها قبول مصادر البث المباشر للفيديو؟

نعم. يمكن دمج مصادر البث المباشر للشبكة جنبًا إلى جنب مع فيديو المراقبة والاتصال عندما تكون طريقة البث ذات الصلة مدعومة من قبل طبقة الوصول إلى الوسائط.

هل يمكن إرسال فيديو مركز القيادة إلى وحدة تحكم المؤتمر MCU؟

نعم. لا يجب أن يقتصر التكامل على استقبال فيديو المؤتمر. يمكن أيضًا تجميع موارد فيديو مركز القيادة المختارة وتسليمها إلى MCU للمؤتمر عندما يكون تحويل الوسائط المطلوب متاحًا.

هل يمكن استخدام تدفق خارجي كمدخل لمؤتمر الفيديو؟

نعم. بالإضافة إلى محطات عمل المشغلين والشاشات الكبيرة، يمكن تسليم تدفق فيديو شبكي معدل إلى سير عمل المؤتمر عندما تكون واجهة الوجهة وتنسيق الوسائط متوافقين.
