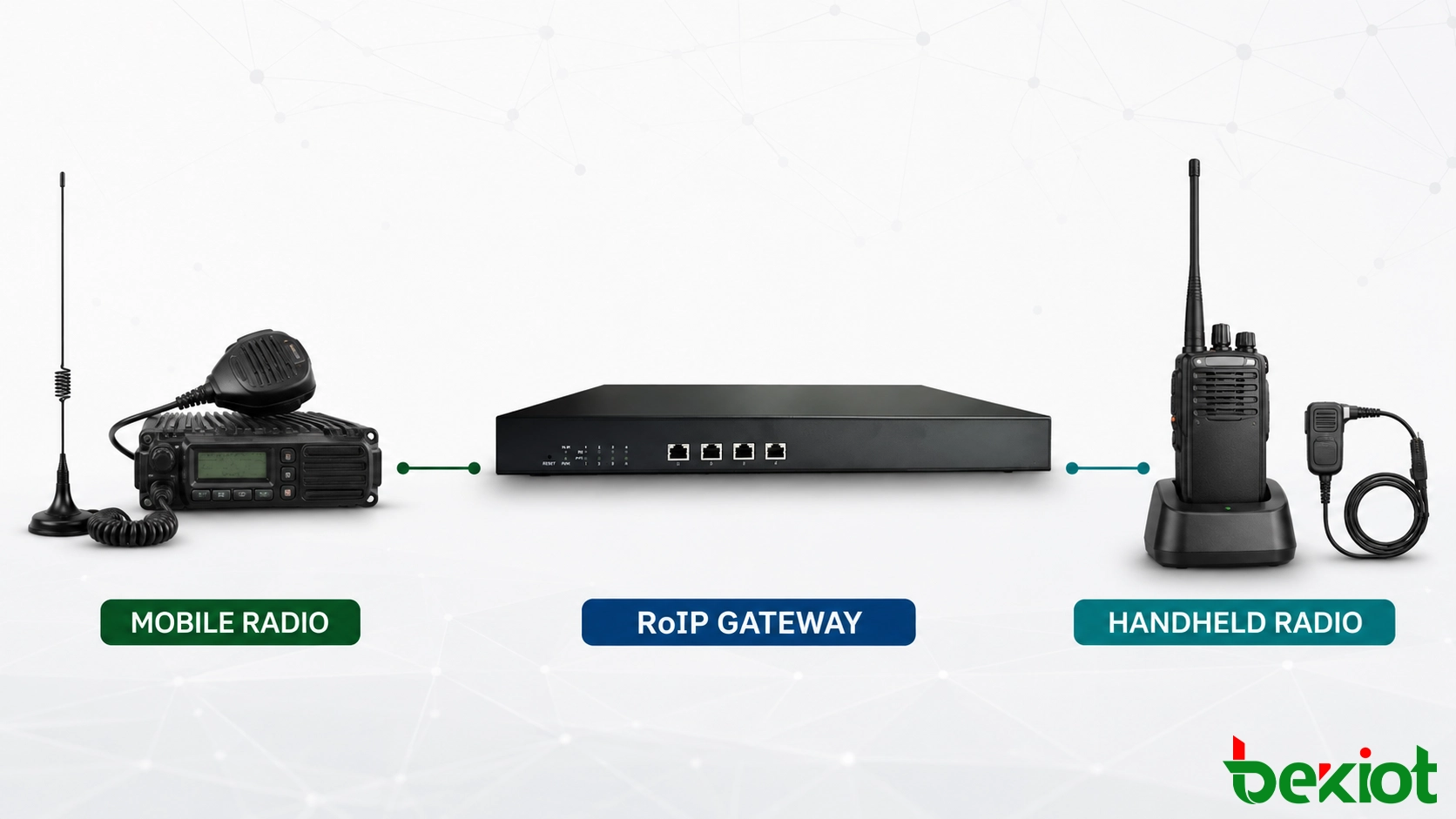

يمكن أن تعمل بوابة RoIP مع راديو متنقل أو راديو محمول، لكن الخيارين ليسا متساويين في كل مشروع. عادةً ما يكون الراديو المتنقل أو الأساسي هو الخيار الأقوى للموقع الدائم لأنه يوفر واجهة ملحقات مخصصة، ومصدر طاقة خارجي، ونظام هوائي مصمم لتغطية أوسع. لا يزال بإمكان الراديو المحمول أن يكون فعالاً للتركيبات المؤقتة، والحزم المدمجة، والمشاريع التي يجب فيها إعادة استخدام محطة طرفية متاحة.
يجب أن يعتمد القرار على واجهة الراديو، والتغطية المطلوبة، ودورة العمل، ومصدر الطاقة، وبيئة التركيب، وخطة الصيانة. قد يؤدي اختيار راديو فقط لأنه يمكن توصيله إلى إنشاء تحكم PTT غير مستقر، أو مستويات صوت رديئة، أو تركيب يعتمد على شاحن ومقبس سماعة غير مصممين للخدمة المستمرة.
ابدأ بدور النشر، وليس بحجم الراديو
تحمل بوابة الراديو عبر IP الصوت وإشارات التحكم في الراديو عبر شبكة IP. يمكنها توسيع قناة راديو إلى مركز تحكم عن بُعد، أو ربط حركة راديو محددة بنظام هاتف متوافق، أو ربط الصوت بين شبكات راديو منفصلة. في العديد من المشاريع، لا تتصل البوابة مباشرة بوحدة التحكم في البنية التحتية للراديو. بدلاً من ذلك، تستخدم محطة راديو خارجية كنقطة وصول تردد لاسلكي.
قد تكون تلك المحطة الطرفية الخارجية راديو متنقل مثبت في مركبة، أو راديو أساسي ثابت، أو وحدة محمولة. يمكن للثلاثة استقبال إرسال ميداني وتوفير الصوت للبوابة. كما يمكنها إرسال الصوت من جانب IP عندما تؤكد البوابة على الضغط للتحدث (PTT). الفرق المهم هو مدى موثوقية كل راديو في عرض هذه الوظائف، وما إذا كان يمكنه العمل باستمرار في الموقع المقصود.

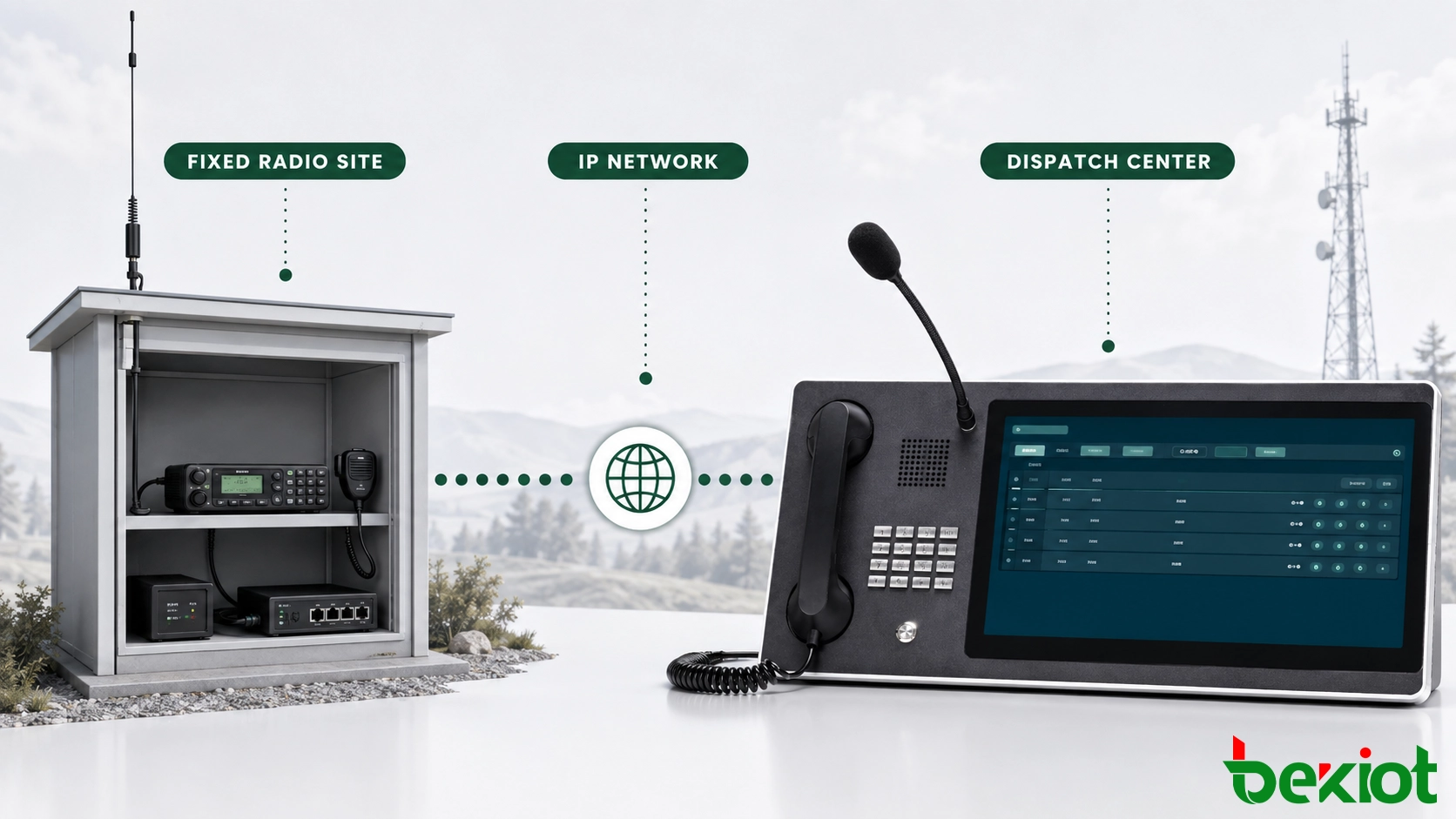

بالنسبة لغرفة قيادة ثابتة، أو موقع مكرر بعيد، أو منشأة صناعية، أو مركز تحكم نقل، قد يظل الراديو موصولاً بالطاقة ومتصلاً لأشهر. لذلك، يفضل التصميم الأسلاك الثابتة، والهوائيات الخارجية، ومستويات الصوت المتوقعة، ومصدر طاقة يمكن دعمه ببطارية احتياطية. المركز المؤقت للحوادث، أو النظام التجريبي، أو الحقيبة المتنقلة لها أولويات مختلفة: قابلية النقل والتركيب السريع قد تكون أكثر أهمية من الأداء الترددي الأقصى.
لماذا تفضل المواقع الثابتة عادةً راديو متنقل أو أساسي
صُمم الراديو المتنقل ليتم تركيبه في مركبة أو موقع تشغيل ثابت. توفر العديد من الموديلات موصل ملحقات يعرض صوت الإرسال، وصوت الاستقبال، وPTT، والأرضي، وإشارة حالة الاستقبال مثل COR أو COS أو مؤشر كتم الصوت. عندما توثق الشركة المصنعة هذه الدبابيس، يمكن بناء كابل الواجهة دون تعديل الراديو أو الاعتماد على مقابس الميكروفون الأمامية ومقبس السماعة.
هذا الاتصال المخصص هو الميزة الهندسية الرئيسية. يصبح تعريف مستويات الصوت وسلوك التحكم أسهل، ويمكن تثبيت الكابل، ويمكن أن يظل الراديو متاحًا للتشغيل عن بُعد دون أن يتعامل معه أحد. لا يزال المشروع بحاجة إلى مخطط توصيل خاص بالراديو لأن موصلات الملحقات ومستويات الإشارة ليست عالمية.
تدعم أجهزة الراديو المتنقلة أيضًا هوائيات خارجية مناسبة لخطة التغطية. يمكن تركيب الهوائي على ارتفاع مناسب وتوصيله عبر كبل محوري محدد، وتأريض، وحماية من الصواعق. مقارنةً بهوائي محمول يستخدم داخل مبنى أو خزانة، فإن هذا الترتيب يوفر عادةً أداء استقبال وإرسال أكثر قابلية للتنبؤ.
تجعل الطاقة الخارجية المستمرة التشغيل المستمر أسهل. يمكن للراديو والبوابة مشاركة نظام طاقة مُدار مع بطاريات احتياطية أو مصدر طاقة غير منقطع، بشرط معالجة العزل الكهربائي وسعة التحميل. من المرجح أيضًا أن يتحمل الراديو المتنقل دورة عمل أعلى من الوحدة المحمولة الموضوعة في حامل الشحن. يظل التصميم الحراري مهمًا، خاصة عند توقع إرسالات متكررة أو طويلة.
يجب التعامل مع دورة العمل كمتطلب تركيب وليس كافتراض. قد يصبح الراديو الذي يعمل بشكل جيد خلال مكالمات اختبار قصيرة ساخنًا عندما يرسل مركز التحكم إعلانات متكررة أو يجري محادثات طويلة. يحتاج الرف أو الخزانة إلى تدفق هواء حول مبدد حرارة الراديو، ويجب النظر في إنذارات درجة الحرارة في المواقع غير المراقبة. قد تحتاج قدرة الإرسال إلى اتباع حدود الخدمة المستمرة للشركة المصنعة بدلاً من أعلى إعداد قابل للتحديد.
المقايضات هي مساحة التركيب، وعمل الهوائي، وتصميم الطاقة، وارتفاع تكلفة المعدات. لا ينبغي اختيار الراديو الثابت فقط لقدرة الإرسال الاسمية. تحدد تراخيص التردد، وتغطية الموقع، وكسب الهوائي، وفقدان الكابل المغذي، وظروف التداخل مقدار الأداء الترددي المفيد فعليًا.
متى يكون الراديو المحمول هو الخيار العملي
يمكن توصيل الراديو المحمول ببوابة RoIP عبر واجهة سماعة الرأس، أو ميكروفون السماعة، أو واجهة الملحقات. هذا شائع في الحزم المحمولة، ومراكز القيادة المؤقتة، ومشاريع إثبات المفهوم، والمواقع التي لا يمكن فيها إضافة راديو ثابت وهوائي خارجي. يمكن أن يقلل أيضًا من التكلفة الأولية عندما يكون راديو متوافق متاح بالفعل.
الصعوبة هي أن واجهات ملحقات الراديو المحمول تختلف بشكل كبير. يستخدم البعض موصل صوت ثنائي الدبوس، بينما يستخدم البعض الآخر موصلات جانبية متعددة التلامس أو ملحقات خاصة. قد يؤدي إدخال القابس إلى تغيير مسار الصوت الداخلي للراديو. يمكن تشغيل PTT بواسطة تلامس مخصص، أو قيمة مقاومة، أو طريقة كشف أخرى. قد يستخدم صوت الاستقبال والإرسال مراجع أو مستويات مختلفة. قد لا يعمل الكابل الذي يعمل مع عائلة راديو معينة بشكل صحيح مع عائلة أخرى حتى لو بدا الموصل متطابقًا.
عدم تطابق مستوى الصوت هو مصدر شائع للنتائج الضعيفة. يمكن أن يؤدي خرج البوابة العالي جدًا إلى دفع مدخل ميكروفون الراديو إلى حد التحميل الزائد ويجعل الكلام مشوهًا. المستوى المنخفض جدًا ينتج تضمينًا ضعيفًا. قد يعتمد صوت الاستقبال أيضًا على إعداد مستوى الصوت في الراديو المحمول ما لم يكن هناك خرج بمستوى ثابت متاح. بمجرد تحديد المستوى الصحيح، يجب حماية عناصر التحكم في الراديو من التغييرات العرضية.
تتطلب الطاقة اهتمامًا مماثلاً. قد يؤدي ترك راديو محمول موصولاً بشكل دائم بشاحن استهلاكي إلى إدخال طنين، أو ضوضاء كهربائية، أو إجهاد البطارية. لا تستطيع بعض أجهزة الراديو الإرسال بكامل دورة العمل أثناء الشحن، ويمكن لبطارية فارغة أو تالفة إزالة مسار التردد اللاسلكي بالكامل. يجب أن يستخدم التركيب المستمر جهاز إزالة بطارية معتمد من الشركة المصنعة، أو مصدر طاقة منظم، أو ترتيب إرساء حيثما كان متاحًا.
يجب اختبار تغطية التردد اللاسلكي مع وضع الراديو المحمول في موقعه النهائي. قد يكون أداء الراديو الموضوع داخل رف معدني أو غرفة معدات أسوأ بكثير من نفس الراديو المستخدم في الهواء الطلق. إذا تم إضافة هوائي خارجي، فيجب التحقق من موصل الراديو، وإجهاد الكابل، والتكوين الترددي المسموح به.
يحتاج الراديو المحمول أيضًا إلى طريقة تثبيت مادي آمنة. يمكن للراديو غير المثبت أن يغير أدوات التحكم في مستوى الصوت، أو يضغط على الأزرار الجانبية، أو يفصل قابس الملحقات، أو يحرك هوائيه بالقرب من الأعمال المعدنية. يجب أن يدعم الحامل الراديو دون تحميل موصل الملحقات، ويجب تكوين أي قفل لوحة مفاتيح أو قائمة بحيث لا يؤدي التعامل الروتيني إلى تغيير القناة المحددة أو مستوى الطاقة.
يحدد تخطيط الواجهة ما إذا كان الرابط موثوقًا
بغض النظر عن نوع الراديو، يتطلب الاتصال الموثوق أكثر من مجرد سلكي صوت. يجب على فريق المشروع تحديد كل إشارة يستخدمها سير العمل التشغيلي.
-
صوت الاستقبال: ينقل كلام الراديو الميداني من الراديو إلى البوابة. تأكد مما إذا كان الخرج بمستوى ثابت أم يتحكم فيه إعداد مستوى صوت الراديو.
-
صوت الإرسال: ينقل صوت التحكم من البوابة إلى مسار ميكروفون الراديو. اضبط المستوى لتجنب التضمين الضعيف أو المفرط.
-
التحكم في PTT: يقوم بتشغيل جهاز إرسال الراديو. تحقق من النوع الكهربائي، والقطبية، والعزل، والتوقيت قبل توصيل البوابة.
-
مؤشر COR أو COS أو كتم الصوت: يخبر البوابة بأن الراديو يستقبل حركة صالحة. يمكن أن يمنع إرسال ضوضاء الخلفية بشكل مستمر عبر شبكة IP.
-
الأرضي أو العودة الصوتية: يوفر المرجع الكهربائي المطلوب. لا يجب التعامل مع الصوت المتوازن وغير المتوازن كشيء واحد.
-
التحكم في القناة: قد يكون مطلوبًا عندما يحتاج نظام التحكم إلى تحديد أكثر من قناة مبرمجة. يتطلب ذلك دعمًا صريحًا من الراديو والبوابة.
يجب توثيق الكابل المخصص من كلا الطرفين، بما في ذلك اتجاه الموصل، وأرقام الدبابيس، واتجاه الإشارة، والسلوك الكهربائي. قد يؤدي التخمين من ألوان الأسلاك أو نسخ رسم بياني غير موثوق من الإنترنت إلى تلف الراديو أو البوابة. عندما يجب فتح كابل السماعة للاختبار، يجب تأكيد القياسات مقابل وثائق الشركة المصنعة كلما أمكن.
يستحق العزل الكهربائي فحصًا منفصلاً. قد يستخدم الراديو والبوابة ومصدر الطاقة مراجع أرضية مختلفة، خاصة عند تركيب المعدات في مركبة أو توصيلها عبر عدة خزانات مزودة بالطاقة. يمكن أن تسبب حلقات الأرضي طنينًا، بينما يمكن أن يتلف جهد تحكم غير صحيح مدخل PTT أو حالة الاستقبال. قد تكون هناك حاجة إلى محولات عزل، وتحكم معزول بصريًا، وكابل محمي، ولكن يجب أن يتبع استخدامها مواصفات الواجهة بدلاً من عادة توصيل عامة.
يجب أن يتطابق تكوين البوابة مع منطق PTT واستقبال الراديو. يسمح وقت تقديم PTT للمرسل بأن يصبح نشطًا قبل بدء الكلام. يمنع تأخير التحرير اقتطاع حزم الصوت النهائية. إذا كان منطق COR أو كتم الصوت معكوسًا، فقد يحتفظ النظام بقناة مفتوحة أو يفشل في إعادة توجيه الصوت الوارد.
اختيار عملي لكل حالة مشروع
توفر المقارنة التالية نقطة بداية. لا يزال القرار النهائي يعتمد على نموذج الراديو المختار وبيئة التشغيل.
| عامل القرار | راديو متنقل أو أساسي | راديو محمول |
|---|---|---|
| الأنسب | موقع راديو دائم، مركبة، غرفة قيادة أو خدمة مستمرة | حقيبة محمولة، موقع مؤقت، مشروع تجريبي أو تركيب محدود المساحة |
| اتصال البوابة | غالبًا ما يستخدم موصل ملحقات موثق | غالبًا ما يعتمد على سماعة أو موصل جانبي خاص |
| الطاقة | مصدر طاقة خارجي يسهل دعمه ومراقبته | تتطلب البطارية وطريقة الشحن تخطيطًا للتشغيل المستمر |
| الهوائي | يدعم هوائي خارجي مخطط ونظام تغذية | عادةً ما يعتمد على هوائي مدمج ما لم يتم استخدام اتصال خارجي مدعوم |
| التغطية | بشكل عام أكثر قابلية للتنبؤ عند تركيبه مع الهوائي الصحيح | يتأثر بشدة بالموقع، وهيكل المبنى، والغلاف |
| جهد الواجهة | أقل عند توفر وثائق ملحقات كاملة | أعلى عندما يجب تحديد اكتشاف PTT ودبابيس الصوت |
| الصيانة | مناسبة تمامًا للأسلاك الثابتة والطاقة المُدارة | تتطلب فحوصات لصحة البطارية، وضوضاء الشاحن، وحركة الموصل |
اختر راديو متنقل أو أساسي عندما يكون الموقع دائمًا، والقناة مهمة تشغيليًا، وقد يرسل الراديو بشكل متكرر، أو تتطلب خطة التغطية هوائيًا خارجيًا. اختر راديو محمول عندما تكون قابلية النقل، أو الإعداد السريع، أو المساحة المتاحة، أو إعادة استخدام المعدات الحالية هي المطلب الأقوى، ويؤكد الاختبار الميداني الأداء الصوتي والطاقة والتردد اللاسلكي الكافي.
يجب مقارنة سعر الشراء بتكلفة دورة الحياة. قد يقلل الراديو المحمول من ميزانية المعدات الأولية ولكنه يتطلب كابل ملحقات مخصص، وجهاز إزالة بطارية معتمد، وحامل تثبيت، وفحص أكثر تكرارًا. قد يكلف الراديو المتنقل أكثر في البداية، ومع ذلك يمكن لموصله الموثق، ومصدر الطاقة الخارجي القابل للاستبدال، ونظام الهوائي الثابت أن يقلل من جهد الصيانة على مدى فترة نشر طويلة. الخيار الأقل تكلفة هو الذي يلبي التوفر المطلوب دون تعديل ميداني متكرر.
النشر المختلط معقول أيضًا. يمكن للمواقع البعيدة الدائمة استخدام أجهزة راديو متنقلة بينما تستخدم الفرق المؤقتة مجموعات بوابة تعتمد على الراديو المحمول. يمكن لمنصة التحكم تقديم كلاهما كمصادر راديو متحكم بها، ولكن كل واجهة تحتاج إلى تعريف الكابل الخاص بها، وملف الصوت، وسجل الصيانة الخاص بها.
سير عمل التركيب والقبول
-
تأكيد القناة التشغيلية. سجل تقنية الراديو، ونطاق التردد، واستخدام القناة أو مجموعة المحادثة، ومنطقة التغطية، ودورة الإرسال المتوقعة.
-
مراجعة واجهة الراديو. احصل على توزيع الدبابيس من الشركة المصنعة وحدد صوت الاستقبال، وصوت الإرسال، وPTT، والأرضي، وإشارات حالة الاستقبال.
-
اختيار طريقة الطاقة. صمم طاقة منظمة ونسخ احتياطي للراديو المتنقل، أو جهاز إزالة بطارية معتمد أو حل شحن للراديو المحمول.
-
بناء الكابل وتسميته. استخدم موصلات آمنة، وتخفيف إجهاد، وعزل حيثما لزم. وثق كلا الطرفين قبل تشغيل المعدات.
-
ضبط مستويات الصوت. اضبط مسارات الاستقبال والإرسال باستخدام كلام عادي وجهاز مراقبة خدمة راديو عند توفره. تحقق من الوضوح عند مستويات الكلام المنخفضة والعالية.
-
ضبط سلوك PTT. تحقق من وقت التقديم، وتأخير التحرير، ومنطق COR/COS، ومعالجة القناة المشغولة، والاسترداد بعد انقطاع الشبكة.
-
اختبار التغطية المثبتة. قم بإجراء فحوصات راديو من مواقع ميدانية تمثيلية مع الهوائي والراديو في مواقعهما النهائية.
-
إجراء اختبار خدمة مستمرة. لاحظ استقرار الطاقة، ودرجة الحرارة، وسلوك الشحن، وأمان الموصل، وجودة الصوت على مدى فترة تشغيل ممتدة.
يجب أن يشمل اختبار القبول الصوت الوارد والصادر، والكلمات الأولى والأخيرة من كل إرسال، وتشغيل PTT المتكرر، والإرسالات الطويلة، والنشاط المتزامن على جانب IP. بالنسبة لتركيبات الراديو المحمول، كرر الاختبارات الرئيسية أثناء توصيل الشاحن أو جهاز إزالة البطارية، لأن الضوضاء المرتبطة بالطاقة قد لا تظهر أثناء التشغيل بالبطارية فقط.
يجب إجراء التحقق من جانب الشبكة في نفس الوقت. أدخل تباينًا واقعيًا في التأخير، وأحداث فقدان حزم قصيرة، وفقدان مؤقت لمسار IP أثناء استخدام المشغلين للراديو. تأكد من أن البوابة تحرر PTT بأمان، ولا تعيد إرسال صوت قديم بعد الاسترداد، وتعود إلى حالة القناة المعتمدة دون تدخل يدوي. إذا تم توفير ناقل احتياطي، فقم بقياس الانقطاع كما يسمعه مستخدمو الراديو والتحكم بدلاً من الاعتماد فقط على مؤشرات حالة الشبكة.
يجب أن يتضمن التسليم النهائي تكوين الراديو، ورسم الكابل، وإعدادات الصوت للبوابة، وتوقيت PTT، وترتيب الطاقة، ومعلومات الهوائي، وإجراء استبدال معروف الجودة. هذه السجلات أكثر قيمة من الادعاء العام بأن البوابة متوافقة مع كل راديو.
الأسئلة الشائعة
هل يضيف اتصال RoIP تلقائيًا هوية وحدة الراديو أو بيانات GPS؟
لا. اتصال الصوت وPTT الأساسي لا ينشئ هوية الوحدة، أو الموقع، أو بيانات التقسيم الأصلي. تتطلب هذه الوظائف إشارات متوافقة أو تكامل منفصل مع نظام الراديو.
هل يمكن لعدة مراكز تحكم مراقبة نفس الراديو المتصل؟
من المحتمل، لكن خادم التحكم، وأذونات المستخدم، وتصميم توزيع الصوت تحدد عدد المشغلين الذين يمكنهم الاستماع أو طلب PTT. يجب أن يظل التحكم في الإرسال غير ambiguous.
هل لا يزال من الممكن تشغيل الراديو المتصل محليًا؟
يعتمد ذلك على الراديو وواجهة الملحقات. تترك بعض الاتصالات الميكروفون الأمامي والسماعة وPTT متاحة، بينما يعيد توجيه البعض الآخر أو يعطلها. يجب تضمين التشغيل المحلي في خطة الاختبار.
هل يمكن توصيل كابل البوابة إلى الراديو أثناء تشغيل المعدات؟
فقط إذا دعمت كلتا الشركتين المصنعتين التوصيل الساخن صراحةً. بخلاف ذلك، قم بإيقاف تشغيل المعدات قبل توصيل الكابل أو إزالته لتقليل مخاطر حدوث ماس كهربائي، أو تنشيط PTT خاطئ، أو تلف الواجهة.
ماذا يجب أن يحدث بعد تغييرات البرنامج الثابت للراديو أو برمجة القناة؟
يجب إعادة اختبار المسار المتصل. يمكن أن تغير التحديثات سلوك الصوت، أو إعدادات الملحقات، أو تعيينات القناة، أو خيارات التحكم حتى عندما يظل الكابل المادي دون تغيير.
