لا يزال الراديو الميداني ضروريًا عندما تحتاج الفرق إلى اتصال صوتي فوري وجماعي ونصف مزدوج. تظهر الصعوبة عندما تستخدم وحدات منفصلة أنظمة راديو مختلفة، أو يعمل أفراد القيادة بعيدًا عن موقع الراديو، أو يجب أن تتواصل شبكة الهاتف والإرسال مع المستخدمين الذين يحملون أجهزة راديو فقط. توفر بوابة الراديو عبر IP الجسر: فهي تأخذ الصوت وإشارات التحكم من الراديو، وتنقلها عبر شبكة IP، وتقدم القناة إلى موقع راديو آخر، أو منصة إرسال، أو نظام صوتي متوافق.
قيمة هذا النهج ليست في أنه يحل محل شبكة الراديو. بل إنه يوسع أصول الراديو الحالية إلى بيئة قيادة موزعة. يمكن أن تبقى أجهزة الراديو قريبة من منطقة التغطية بينما يراقبها المشغلون ويتحكمون بها من مركز عمليات محمي متصل عبر الألياف، أو شبكة خاصة، أو VPN، أو النقل الخلوي، أو الميكروويف، أو القمر الصناعي. عند تصميمه بشكل صحيح، يمكن للإطار نفسه أيضًا توصيل قنوات راديو محددة بالهواتف وخدمات التسجيل والتطبيقات القيادية المصرح بها.
من شبكات الراديو المعزولة إلى طبقة صوتية منسقة
قد ترث مؤسسة قيادية عدة أجيال من معدات الاتصالات. يمكن لأجهزة الراديو التناظرية التقليدية العمل جنبًا إلى جنب مع الأنظمة الرقمية، وأجهزة الراديو المثبتة في المركبات، والمحطات الأساسية، والمحطات الطرفية المحمولة، ومعدات الموجات القصيرة أو VHF/UHF. قد يكون لكل شبكة خطة التردد الخاصة بها، وطريقة الإشارات، وسياسة الوصول، وهيكل المجموعة التشغيلية. حتى عندما يعمل كل نظام بشكل جيد بمفرده، قد لا يتمكن المستخدمون على شبكة واحدة من التحدث مباشرة مع مستخدمين على شبكة أخرى.

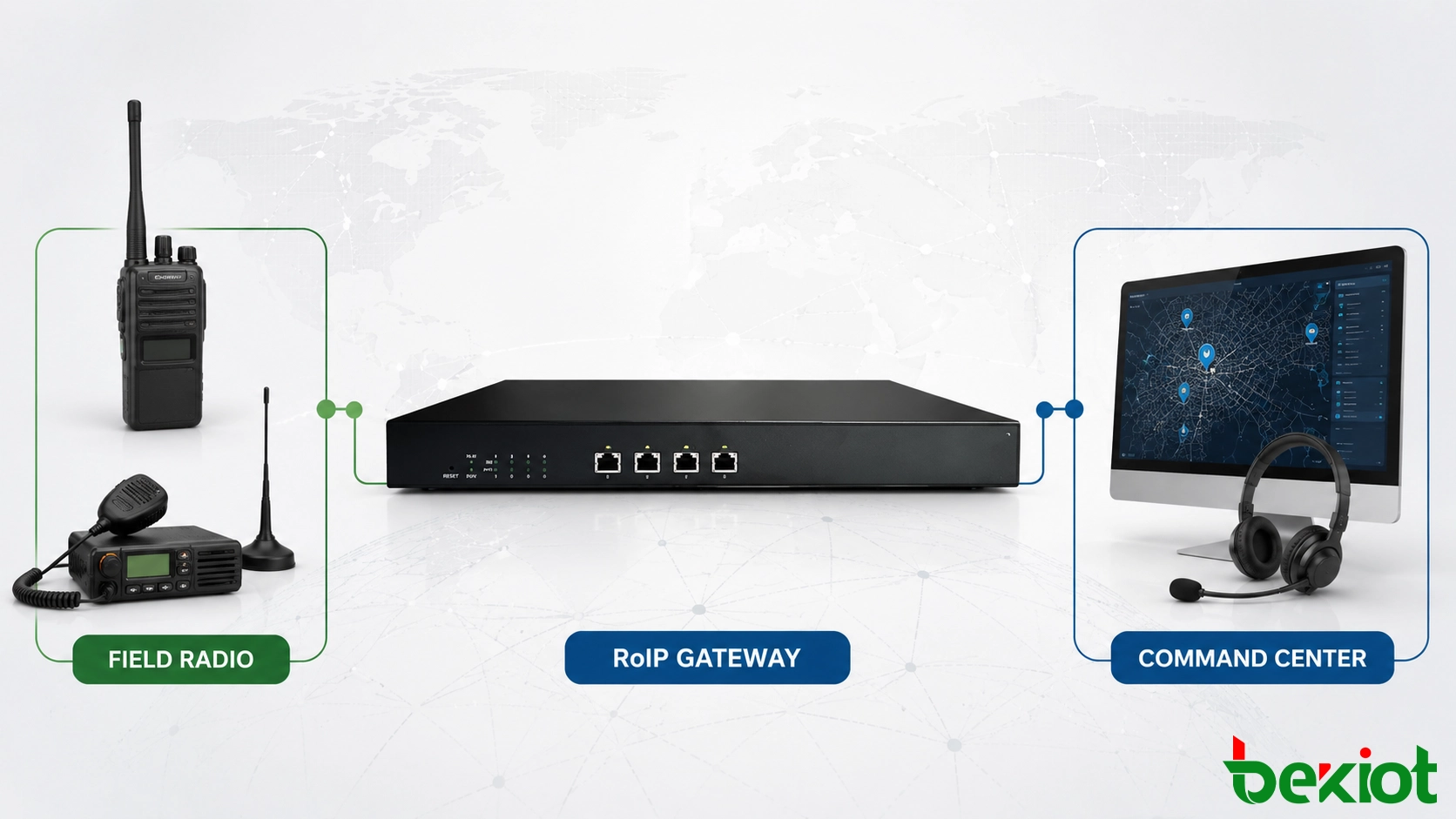

تنشئ بوابة RoIP مسارًا صوتيًا متحكمًا بين هذه البيئات المنفصلة. على جانب الراديو، تتصل البوابة بالصوت، وضغط التحدث (PTT)، وإشارات حالة القناة التي يوفرها راديو أساسي أو راديو متنقل أو واجهة مناسبة أخرى. على جانب الشبكة، تقوم بتجميع الصوت في حزم وتحمل حالة التحكم المرتبطة عبر IP. يمكن للطرف البعيد إعادة بناء الصوت وعملية PTT أو تسليم الدفق إلى منصة قيادية.
هذا النهج مفيد بشكل خاص عندما لا يكون استبدال كل جهاز راديو ميداني عمليًا أو مرغوبًا فيه. يمكن أن تبقى المحطات الطرفية الحالية وخطط التغطية وإجراءات التشغيل قيد الخدمة بينما تحصل طبقة القيادة على وصول أوسع. يمكن إدخال التكامل قناة تلو الأخرى، مما يسمح لفريق المشروع بالتحقق من السلوك قبل توصيل شبكات راديو إضافية.
لا ينبغي وصف RoIP بأنه ترجمة بروتوكول عالمية. يمكن للربط الصوتي والتحكمي توصيل مسارات الاتصال، لكنه لا يعيد إنتاج كل ميزة أصلية لنظام راديو رقمي مقسم تلقائيًا. قد تتطلب هوية الوحدة، والإشارات الطارئة، والموقع، والرسائل النصية، وحالة التشفير، وإدارة مجموعات المحادثة واجهات بروتوكول مخصصة أو دعمًا من البنية التحتية للراديو. يبدأ التصميم الموثوق بفصل متطلب قابلية التشغيل البيني الصوتي عن هذه الخدمات ذات المستوى الأعلى.
كيف يتحرك الصوت وPTT عبر الشبكة
يبدأ مسار الاتصال بواجهة راديو مختارة للمعدات المحددة. يدخل الصوت من جهاز الاستقبال إلى البوابة مع مؤشر حالة الاستقبال مثل COR أو COS أو حالة كتم الصوت. تقوم البوابة بترميز الصوت، وإرفاق معلومات الجلسة والتحكم اللازمة، وإرسالها إلى نقطة النهاية IP المصرح بها.
في الاتجاه المعاكس، يضغط المشغل على PTT على وحدة تحكم الإرسال، أو واجهة الهاتف، أو تطبيق التحكم عن بُعد. تقوم البوابة البعيدة أو واجهة الراديو بتأكيد التحكم في الإرسال، وتنتظر دخول الراديو في حالة الإرسال عند الحاجة، ثم ترسل صوت المشغل إلى الراديو. توقيت التحرير مهم أيضًا: إذا تم تحرير PTT قبل تشغيل حزم الصوت النهائية، فقد يتم اقتطاع الكلمات الأخيرة.
قد يستخدم مسار الشبكة شبكة محلية، أو شبكة واسعة مُدارة، أو نفقًا مشفرًا عبر ناقل آخر. الألياف مفيدة للمواقع الثابتة التي تتطلب سعة يمكن التنبؤ بها. يمكن للخلوي الخاص، و4G/5G، والميكروويف، والقمر الصناعي توسيع التغطية حيث لا تتوفر البنية التحتية الثابتة، لكن كل ناقل يقدم اعتبارات مختلفة من حيث زمن الوصول، والتذبذب، والتوفر، والأمان. لا يمكن للبوابة إزالة هذه القيود؛ بل يجب تكوينها كجزء من تصميم شبكة شامل.
حيث تدعم البوابة تكامل SIP، يمكن تقديم قناة الراديو إلى مقسم برمجي، أو IP PBX، أو خادم إرسال. يسمح هذا لمستخدم هاتف مصرح له بمراقبة قناة الراديو أو التحدث إليها من خلال مسار اتصال متحكم به. يجب أن يحافظ النظام على انضباط نصف المزدوج: مستخدمو الهاتف معتادون على التحدث المتزامن، بينما يتناوب مستخدمو الراديو عمومًا في الإرسال. يمنع مؤشر PTT الواضح ومنطق إذن التحدث كلا الطرفين من التحدث فوق بعضهما البعض.
القدرات المهمة داخل مركز القيادة
يجب تصميم حل اتصالات القيادة العسكرية حول سير العمل التشغيلي بدلاً من قائمة منافذ البوابة. تحدد القدرات التالية ما إذا كان مسار الراديو إلى IP مفيدًا أثناء التنسيق الروتيني والأحداث عالية الضغط.
-
التشغيل البيني بين الراديو والهاتف: يمكن لملحقات الهاتف المعتمدة أو محطات القيادة الصوتية الوصول إلى قنوات راديو محددة دون إعطاء كل فرد من الموظفين جهاز راديو منفصل.
-
مراقبة القناة المشتركة: يمكن للأفراد المصرح لهم سماع حركة الراديو الميداني عبر سماعات الرأس، أو مواقع المشغلين، أو نظام صوتي للغرفة مُتحكم فيه، مما يحسن الوعي الظرفي المشترك.
-
تشغيل PTT عن بُعد: يمكن لمشغلي القيادة الإرسال عبر راديو موجود في موقع آخر مع الاحتفاظ بسلوك الضغط للتحدث المألوف لشبكة الراديو.
-

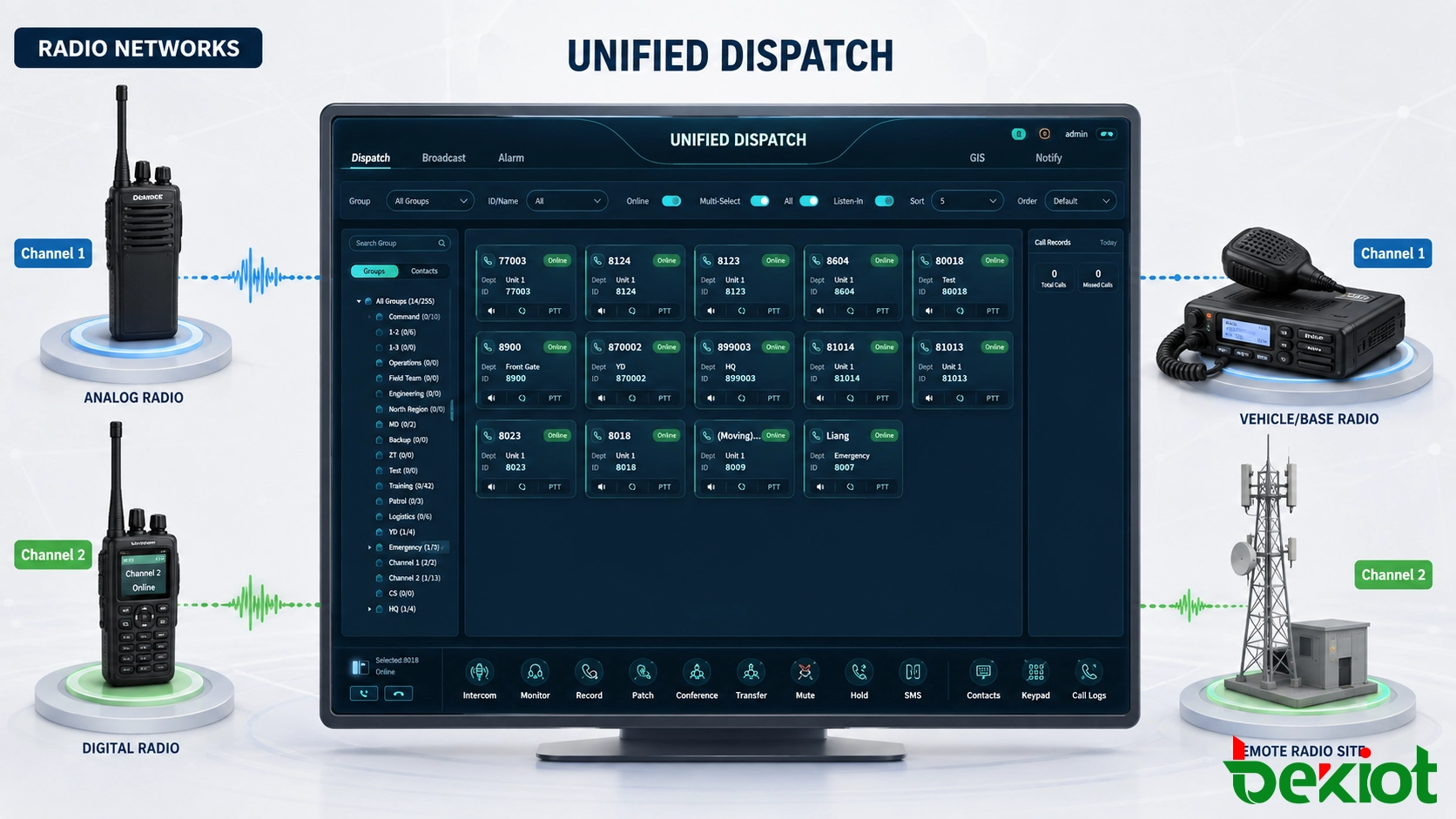

وصلات صوتية عبر الشبكات: يمكن ربط قناتي راديو غير متوافقتين لفترة مهمة أو تنسيق محددة، بشرط موافقة الواجهة والسياسة.
-
الوصول إلى الإرسال المركزي: يمكن أن تظهر قنوات راديو متعددة على واجهة مشغل واحدة إلى جانب خدمات صوتية متوافقة، مما يقلل الحاجة إلى مراقبة عدة محطات تحكم مستقلة.
-
التسجيل ومراجعة الأحداث: عند تسمح السياسة، يمكن التقاط صوت الراديو، وإجراءات المشغل، ومعلومات الوقت بواسطة طبقة الإرسال أو التسجيل لإعادة بناء الحوادث والتدريب.
-
إدارة المواقع الموزعة: يمكن الإشراف على حالة البوابة ووصلة الراديو من المركز بحيث يتم تحديد أعطال الاتصال قبل الحاجة الملحة للقناة.
تم تصميم حل بوابة RoIP من Becke للتحويل الصوتي إلى IP، والتحكم في PTT، والوصول إلى الإرسال عن بُعد، وربط شبكات الراديو عبر اتصالات IP عبر الألياف، أو VPN، أو الخلوي، أو القمر الصناعي. يمكن أن تشكل طبقة الوصول الراديوي لنظام قيادة وإرسال أوسع دون أن تعتمد المقالة على نموذج محدد أو عدد منافذ.

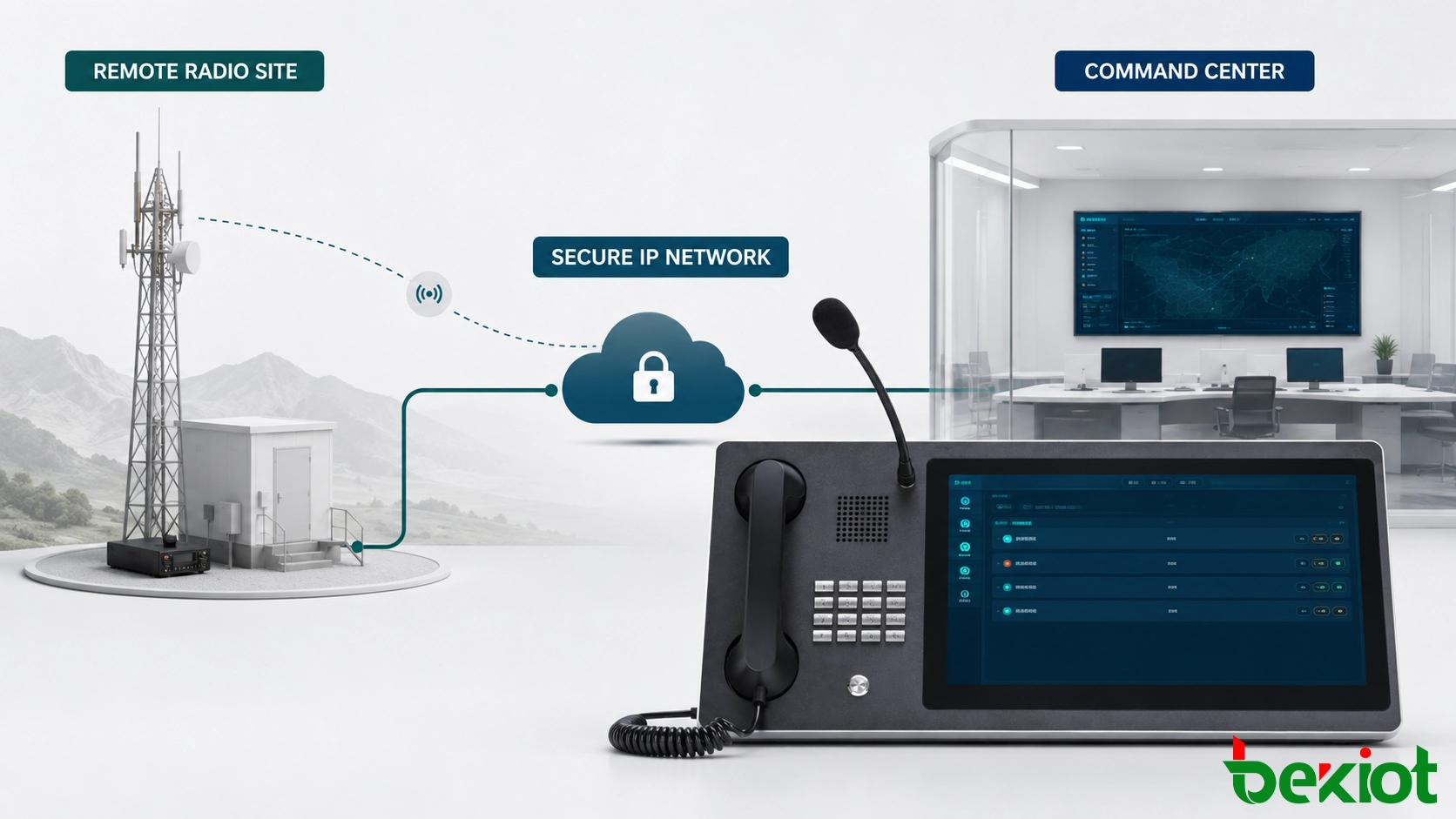

التصميم الموزع يبقي تغطية الراديو قريبة من الميدان
أحد أقوى الحجج لـ RoIP هو القدرة على فصل موقع الراديو عن مركز القيادة الرئيسي. يمكن وضع الهوائيات وأجهزة الراديو الأساسية حيث تتطلبها التضاريس والتغطية وتخطيط الترددات اللاسلكية. يمكن أن تبقى منصة القيادة ومواقع المشغلين والخدمات الصوتية في موقع آخر متصل عبر شبكة IP التشغيلية.
يحتوي التصميم الموزع النموذجي على ثلاث طبقات:
-
طبقة الراديو البعيدة. يوفر راديو أساسي أو متنقل الوصول إلى شبكة الراديو المحلية. تتصل بوابة RoIP بالصوت وPTT وإشارات حالة الاستقبال. يتم التعامل مع الطاقة المحلية وحماية الهوائي والمتطلبات البيئية في الموقع.
-
طبقة النقل. تحمل مسار IP واحد أو أكثر الصوت المشفر والتحكم وحركة الإدارة. يتم تطبيق تجزئة الشبكة وأولوية الحركة والتشفير وتجاوز فشل المسار وفقًا لتصميم الأمان.
-
طبقة القيادة. توفر وحدات تحكم الإرسال والهواتف المعتمدة وخدمات التسجيل وأدوات الإدارة للمشغلين وصولًا متحكمًا إلى قنوات الراديو المتصلة.
يساعد الاحتفاظ بمعدات الراديو في المواقع البعيدة المؤسسة على اختيار مواقع هوائيات أفضل وتوسيع التغطية دون نقل موظفي القيادة. كما يمنع فقدان موقع راديو واحد من إزالة كل وظائف القيادة تلقائيًا. هذه فائدة مرونة، وليست ضمانًا للبقاء: تتطلب الطاقة ومسارات الشبكة والهوائيات وعقد البوابة وتطبيقات القيادة جميعها حماية مستقلة وتخطيط للتعافي.
يمكن ربط مواقع متعددة بمركز قيادة واحد، ويمكن إعداد مركز بديل لتولي الوصول عندما يكون الموقع الأساسي غير متاح. يجب أن يحدد التصميم أي مركز يتحكم في PTT، وكيفية التعامل مع الطلبات المتضاربة، وما إذا كان الموظفون المحليون يمكنهم الاحتفاظ بالوصول إلى الراديو عند انقطاع WAN. بدون قواعد ملكية واضحة، يمكن أن تخلق الاتصالية الزائدة عن الحاجة تنافسًا بدلاً من المرونة.
يجب تصميم الموثوقية والأمان معًا
نقل الصوت الراديوي إلى IP يوسع النطاق التشغيلي، لكنه يقدم أيضًا تبعيات غير موجودة في الراديو المستقل. يجب على فريق المشروع حماية مسار الصوت دون جعله معقدًا جدًا للتشغيل. لذلك يجب اختبار ضوابط الأمان وجودة الشبكة وسلوك الراديو كنظام واحد.
حماية مسارات الإدارة والوسائط
يجب وضع البوابات على قطاعات شبكة مُتحكم فيها مع وصول مقتصر على نقاط النهاية والمسؤولين المعتمدين. يجب تعطيل خدمات الإدارة غير المطلوبة. يجب أن تتبع المصادقة القوية، والإدارة الآمنة، والأنفاق المشفرة، والتسجيل المركزي سياسة الأمان الخاصة بالمؤسسة. إذا تم استخدام SIP، يجب أن تمنع قواعد التسجيل والتفويض والتوجيه ملحقًا غير مصرح به من الوصول إلى قناة الراديو.
إعطاء الأولوية للوضوح على النطاق الترددي الاسمي
تعتمد جودة الصوت على أكثر من مجرد اختيار برنامج الترميز. يمكن أن يجعل فقدان الحزم، والتأخير المتغير، ومستويات الصوت غير الصحيحة، والصدى، والضوضاء الكهربائية، وسوء توقيت PTT القناة المتصلة تقنيًا صعبة الاستخدام. يجب أن تحمي جودة الخدمة حركة الصوت والتحكم في الراديو أثناء ازدحام الشبكة. يجب أن يوازن تخزين التذبذب بين التشغيل السلس والتأخير الإضافي، خاصة على مسارات خلوية أو عبر الأقمار الصناعية.
الحفاظ على التشغيل المحلي أثناء فشل الشبكة
يجب أن يكون لموقع الراديو البعيد سلوك محدد عند فشل ارتباطه بمركز القيادة. اعتمادًا على المهمة وتصميم النظام، قد يستمر مستخدمو الراديو المحليون في التواصل بشكل طبيعي حتى لو كان الوصول إلى الإرسال عن بُعد غير متاح. قد تتطلب المواقع الحرجة طاقة احتياطية، وناقلي شبكة مستقلين، وبوابات بديلة، أو مسار قيادة ثانوي. يجب أن تتضمن اختبارات تجاوز الفشل الفقد والاستعادة، لأن سلوك الاستعادة غالبًا ما يكشف مشاكل لا يكتشفها اختبار انقطاع الارتباط البسيط.
التحكم في قابلية التشغيل البيني المؤقتة
يجب إنشاء الوصلات عبر الشبكات فقط بواسطة مشغلين مصرح لهم وأن يكون لها قواعد بدء وتوقف ومهلة واضحة. يمكن للربط الدائم أن يوسع عن غير قصد من يسمع القناة، أو يخلق حلقات صوتية، أو يستهلك موارد نصف المزدوجة. يجب أن تظهر واجهة تشغيلية القنوات المتصلة ومن بدأ الوصلة.
خطوات التنفيذ وفحوصات القبول
يقلل النشر المرحلي من مخاطر اكتشاف مشاكل واجهة الراديو أو سير العمل بعد دخول النظام حيز الاستخدام التشغيلي.
-
جرد شبكات الراديو. سجل نوع الراديو، واستخدام القناة، وواجهة الصوت، وطريقة PTT، ومؤشر الاستقبال، والممانعة، ومستوى الإشارة، وأي قيود على التحكم الخارجي.
-
تحديد حدود قابلية التشغيل البيني. اذكر ما إذا كان المطلب هو الوصول إلى الراديو عن بُعد، أو التشغيل البيني مع الهاتف، أو وصلة صوتية مؤقتة، أو مراقبة مركزية، أو تكامل إرسال كامل. لا تفترض أن الربط الصوتي يشمل بيانات التقسيم الأصلي.
-
رسم الأدوار والأذونات. حدد من يمكنه المراقبة والإرسال وإنشاء الوصلات وتغيير القنوات ومراجعة التسجيلات وإدارة البوابات.
-
تصميم شبكة النقل. اختر الناقلات الأساسية والاحتياطية، والعنونة، والتجزئة، وسياسة VPN، وجودة الخدمة، ومزامنة الوقت، والمراقبة. قم بتضمين السلوك المتوقع أثناء فقدان الشبكة الجزئي.
-
تكوين توقيت الصوت والتحكم. اضبط مستويات الإرسال والاستقبال، وزمن تقديم PTT، وتأخير التحرير، ومعالجة الصمت، وقيم تخزين التذبذب باستخدام أجهزة الراديو ونقاط النهاية الفعلية.
-
اختبار قناة واحدة من البداية إلى النهاية. تحقق من الصوت من الراديو إلى الإرسال ومن الإرسال إلى الراديو، وسلوك القناة المشغولة، والوصول الهاتفي، وإذن التحدث، وتحرير المكالمة، واسترداد الارتباطات المنقطعة.
-
التوسع في مراحل متحكم فيها. أضف قنوات الراديو المتبقية فقط بعد استيفاء المسار الأولي لمعايير القبول. وثق كل واجهة بحيث يمكن تشغيل المعدات البديلة بشكل متسق.
يجب أن يستخدم القبول رسائل تشغيلية مفهومة بدلاً من نغمات الاختبار وحدها. يجب على المشغلين تأكيد عدم اقتطاع الكلمات الأولى والأخيرة، وأن تغييرات القناة مرئية، وحالة PTT واضحة، وأن الطلبات المتزامنة يتم التعامل معها بشكل يمكن التنبؤ به. يجب أن تقدم اختبارات الشبكة تباين التأخير، والازدحام، وفقدان الحزم، وتجاوز فشل الناقل أثناء تنشيط مسار الراديو.
يجب أن تتضمن الوثائق النهائية الهيكل المعتمد، وأسلاك واجهة الراديو، ومسارات الشبكة، وأدوار الوصول، وإجراءات النسخ الاحتياطي، ودليل عزل الأعطال. هذا يحول البوابة من محول مستقل إلى جزء قابل للصيانة من نظام اتصالات القيادة.
الأسئلة الشائعة
هل يتطلب إضافة RoIP استبدال أجهزة الراديو المحمولة الحالية؟
عادة لا. تتصل البوابة عادةً براديو أساسي أو متنقل أو تحكم متوافق، مما يسمح للمستخدمين الميدانيين الحاليين بمواصلة استخدام محطاتهم الحالية. يجب تأكيد التوافق مع واجهة الراديو المختارة.
من المسؤول عن تغييرات الأذونات لقنوات الراديو المتصلة؟
يجب أن تكون ملكية الأذونات مشتركة بين سلطة تشغيل الراديو، ومسؤول منصة القيادة، وفريق أمن الشبكة. لا ينبغي لأي مسؤول تقني واحد تغيير الوصول التشغيلي للقناة دون عملية معتمدة.
هل يمكن أن يبدأ النشر بموقع راديو بعيد واحد فقط؟
نعم. غالبًا ما يكون المشروع التجريبي لموقع واحد هو أفضل طريقة للتحقق من مستويات الصوت، وتوقيت PTT، وسير عمل المشغل، وسلوك الشبكة. يمكن بعد ذلك تكرار نفس التصميم أو تكييفه لمواقع إضافية.
ما المعلومات التي يجب الاحتفاظ بها في سجل التدقيق؟
وفقًا للسياسة، تشمل السجلات المفيدة تسجيلات دخول المسؤول، وتغييرات التكوين، والوصول إلى القناة، وإجراءات PTT، وإنشاء الوصلات وإزالتها، وإنذارات الجهاز، وحالة مزامنة الوقت. يجب تحديد فترات الاحتفاظ من قبل المؤسسة وليس بواسطة البوابة وحدها.
هل يجب أن تشارك حركة التدريب نفس أذونات حركة التشغيل؟
لا. يجب أن يستخدم التدريب أدوار مستخدمين منفصلة، أو تعيينات قنوات، أو ملفات تعريف مجدولة كلما أمكن. هذا يمنع التمارين من شغل أو كشف مسارات الاتصال التشغيلية.
