يُعد راديو MEB82 SDR MANET المحمول عقدة لاسلكية محمولة عريضة النطاق مصممة للاستجابة للطوارئ، وفرق العمل الميدانية المتنقلة، واتصالات الطائرات دون طيار UAV، والعمليات عن بُعد، وشبكات الاتصال المؤقتة في المواقع التي قد لا تتوفر فيها البنية التحتية الثابتة أو يصعب نشرها.
يعتمد راديو MEB82-36 على بنية راديو معرّف برمجيًا وتقنية شبكات لامركزية متعددة القفزات. يمكن للعُقد المتوافقة الاتصال مباشرة دون الاعتماد على محطة قاعدة مركزية ثابتة، كما يمكن لكل راديو المشاركة في التوجيه وإعادة الإرسال داخل الشبكة.
بعد النشر، يمكن لعدة أجهزة MEB82-36 إنشاء شبكة لاسلكية متعددة القفزات خلال ثوانٍ. ومع تحرك الأفراد أو المركبات أو العُقد الجوية، يمكن تعديل مسارات الاتصال المتاحة ديناميكيًا، بما يسمح باستمرار نقل الصوت والبيانات والفيديو ومعلومات تحديد الموقع عبر الشبكة الميدانية.
لا يتطلب MEB82 اتصال كل راديو ميداني عبر عقدة مركزية واحدة. يمكن لأجهزة الراديو المتوافقة تكوين شبكة لامركزية تلقائيًا، مما يتيح للأفراد إنشاء الاتصال في المواقع التي لا تتوفر فيها البنية التحتية الخلوية أو السلكية أو اللاسلكية الثابتة التقليدية.
عندما يتعذر على جهازي راديو الحفاظ على مسار لاسلكي مباشر مناسب، يمكن تمرير الحركة عبر عُقد MANET أخرى متاحة. تساعد خاصية الترحيل التلقائي متعدد القفزات على توسيع الاتصال عبر مناطق العمل الموزعة ودعم عمليات النشر المتأثرة بالمسافة والتضاريس والعوائق المادية.
نادرًا ما تبقى شبكات الاتصال الميدانية ثابتة. يتحرك أفراد الاستجابة بين المباني، وتتغير مواقع المركبات، وتعدّل الطائرات دون طيار ارتفاعها واتجاهها باستمرار. يستطيع MEB82-36 تكييف مسارات الشبكة مع تغير مواقع العُقد، ما يجعله مناسبًا لبيئات الاتصال التي تكون فيها الحركة جزءًا طبيعيًا من التشغيل.
صُمم الراديو لنقل ما هو أكثر من الصوت التقليدي بنظام الضغط للتحدث. يمكن لشبكة MANET نفسها نقل الصوت وبيانات IP والفيديو في الوقت الفعلي ومعلومات تحديد الموقع، لتوفير طبقة نقل IP لاسلكية لاتصالات الميدان وتطبيقات الوعي بالموقف.
يدعم MEB82 شبكات النجمة والسلسلة وMesh والشبكات الديناميكية الهجينة. وبذلك يمكن تكييف الطوبولوجيا وفق عدد المستخدمين ومنطقة التشغيل ومتطلبات الترحيل ونمط الحركة في المشروع.
يمكن للشبكة العاملة على التردد نفسه دعم ما يصل إلى 64 عقدة، مما يسمح باستخدام أجهزة MEB82 ليس فقط للفرق الصغيرة بل أيضًا ضمن شبكات اتصال ميدانية موزعة أكبر.
يمكن لعدة أجهزة راديو محمولة MEB82-36 تكوين شبكة Mesh متنقلة مباشرة للأفراد في الميدان. يمكن لكل وحدة أن تعمل كنقطة طرفية، وأن تساعد كذلك في تمرير حركة أجهزة الراديو الأخرى عند الحاجة.
في الانتشار الميداني المحدود، قد تكفي عدة وحدات محمولة لإنشاء اتصال محلي بين الأفراد. ومع اتساع منطقة التشغيل، يمكن إضافة عُقد أخرى لتوفير مسارات بديلة وزيادة مرونة الشبكة.
يمكن دمج الراديو المحمول مع وحدات اتصال UAV المتوافقة، وعُقد الترحيل المحمولة، والمحطات الأرضية. ويمكن للعقدة الجوية أن توفر نقطة اتصال مرتفعة عندما تحد المباني أو الجبال أو العوائق الأخرى من مسارات الراديو على مستوى الأرض.
يتيح ذلك مشاركة فيديو UAV والبيانات الميدانية واتصالات الأفراد ضمن شبكة متنقلة أوسع بدلًا من تشغيلها كروابط لاسلكية منفصلة تمامًا.
في عمليات النشر الأكبر، يمكن لأجهزة الراديو المحمولة العمل مع عُقد MANET المثبتة على المركبات أو في مواقع ثابتة لتمديد الشبكة الميدانية نحو مركز قيادة مؤقت. ويمكن لمعدات IP المتصلة في جانب القيادة استقبال المعلومات المنقولة عبر شبكة Mesh اللاسلكية.
تتيح هذه البنية توسيع نشر صغير للأجهزة المحمولة إلى نظام اتصالات ميداني أوسع يشمل الأفراد والمركبات والمنصات الجوية ومواقع القيادة المؤقتة.
تردد التشغيل القياسي هو 1350–1450 MHz. ويمكن تخصيص إعدادات التردد من 350 MHz إلى 6 GHz حسب متطلبات المشروع، كما تتوفر إعدادات اختيارية للقفز الترددي.
يجب أن يتوافق اختيار التردد مع لوائح الطيف ومتطلبات الترخيص السارية في الدولة أو المنطقة التي سيتم نشر المعدات فيها.
يمكن ضبط عرض القناة على 1.25 أو 2.5 أو 5 أو 10 أو 20 MHz. ويتيح ذلك لمصممي الأنظمة الموازنة بين الطيف المتاح وظروف الاتصال وسعة البيانات المطلوبة وفقًا للمشروع.
يدعم MEB82 التضمين التكيفي BPSK وQPSK و16QAM و64QAM و256QAM. وتتيح أوضاع التضمين المختلفة للرابط اللاسلكي التكيف مع تغير ظروف RF مع تحقيق توازن بين متانة الإرسال وسعة البيانات.
تصل قدرة الإرسال القصوى المحددة إلى 50 Mbps عند عرض قناة 20 MHz. وتبلغ حساسية المستقبل المحددة -103 dBm عند 5 MHz.
يعتمد معدل النقل الفعلي للتطبيقات على ظروف RF، وعرض النطاق المختار، وطوبولوجيا الشبكة، وعدد قفزات الترحيل، والتداخل، وحركة الشبكة المتزامنة. لذلك يجب تقييم سعة الشبكة في عمليات الفيديو والشبكات متعددة العُقد على مستوى النظام الكامل، وليس اعتمادًا على رقم واحد لمعدل البيانات.

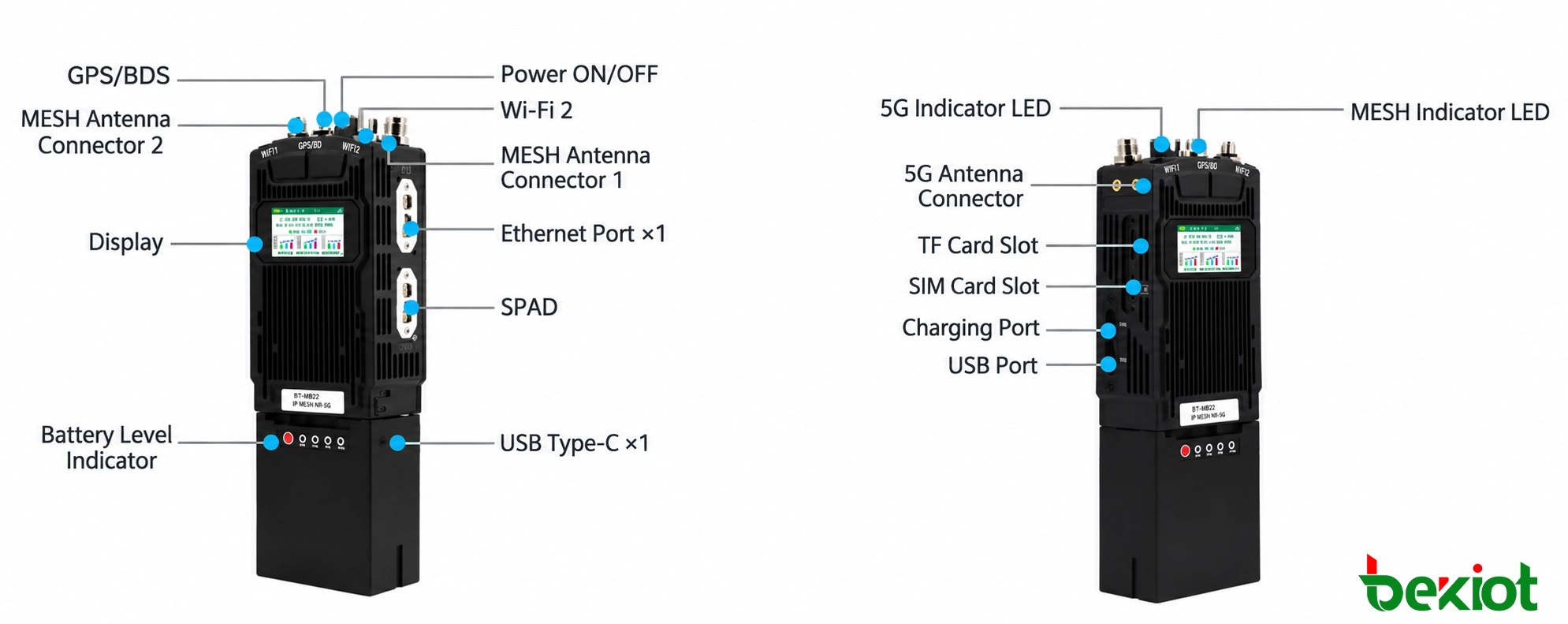

يوفر MEB82 عدة واجهات للهوائيات والبيانات للاتصالات الميدانية والتكامل مع المعدات الخارجية. توجد واجهتا TNC لهوائيات MANET، بينما تدعم واجهات إضافية اتصال Wi-Fi وGPS و5G.
تتيح واجهة Ethernet بسرعة 100 Mbps توصيل معدات IP المتوافقة بالراديو. كما تتوفر واجهات USB وUSB Type-C وبطاقة TF وبطاقة SIM وSPAD لتلبية متطلبات الطاقة والتخزين والاتصال وتكامل الأنظمة.
أثناء الزلازل والفيضانات والحوادث الكبرى وحالات الطوارئ الأخرى، قد تصبح البنية التحتية العامة للاتصالات غير متاحة أو مثقلة أو غير مناسبة للعمل الميداني. ويمكن نشر أجهزة MEB82 بسرعة لإنشاء شبكة عريضة النطاق مؤقتة بين فرق الاستجابة والفرق المتنقلة وأفراد القيادة.
قد تخلق المباني الشاهقة ومواقف السيارات تحت الأرض والمجمعات التجارية ومرافق النقل بيئات راديوية صعبة. ويمكن لأجهزة MANET المحمولة العمل مع معدات ترحيل محمولة وعُقد متوافقة أخرى لبناء شبكة اتصال لامركزية لأفراد الخطوط الأمامية.
يمكن للشبكة توفير مسار نقل IP للصوت التشغيلي والفيديو الميداني ومعلومات تحديد الموقع وأجهزة الاستشعار الميدانية المتوافقة، بما يساعد جانب القيادة على الحصول على معلومات أحدث من منطقة الحادث.
يمكن دمج الطائرات دون طيار UAV في شبكة MANET لنقل الفيديو الجوي والبيانات. وعندما يكون الاتصال الأرضي محدودًا بسبب التضاريس أو المباني، يمكن للعقدة الجوية أيضًا توفير نقطة ترحيل مرتفعة بين فرق ميدانية متباعدة.
غالبًا ما تمتد أعمال إنشاء خطوط الكهرباء والمسح الميداني والفحص والصيانة إلى مناطق جبلية أو نائية ذات تغطية محدودة للشبكات العامة. ويمكن لشبكة Mesh متنقلة ربط الأفراد في الميدان ومواقع القيادة المؤقتة ومعدات IP المتوافقة دون الحاجة أولًا إلى تركيب بنية اتصالات دائمة.
يمكن لفرق الدوريات التي تعمل عبر مناطق متغيرة استخدام الشبكات ذاتية التكوين للحفاظ على الاتصال أثناء تحرك الأفراد. ويمكن نقل الصوت والفيديو المباشر وتحديد الموقع والبيانات التشغيلية عبر الشبكة اللاسلكية نفسها وفق إعداد التطبيق.
يمكن أيضًا دمج MEB82 في شبكات اتصال بحرية مؤقتة تشمل الأفراد والسفن والمواقع الساحلية ومنصات الترحيل الجوية. ويوفر الاتصال متعدد القفزات مرونة إضافية عندما يصعب الحفاظ على روابط مباشرة بين العُقد الفردية.

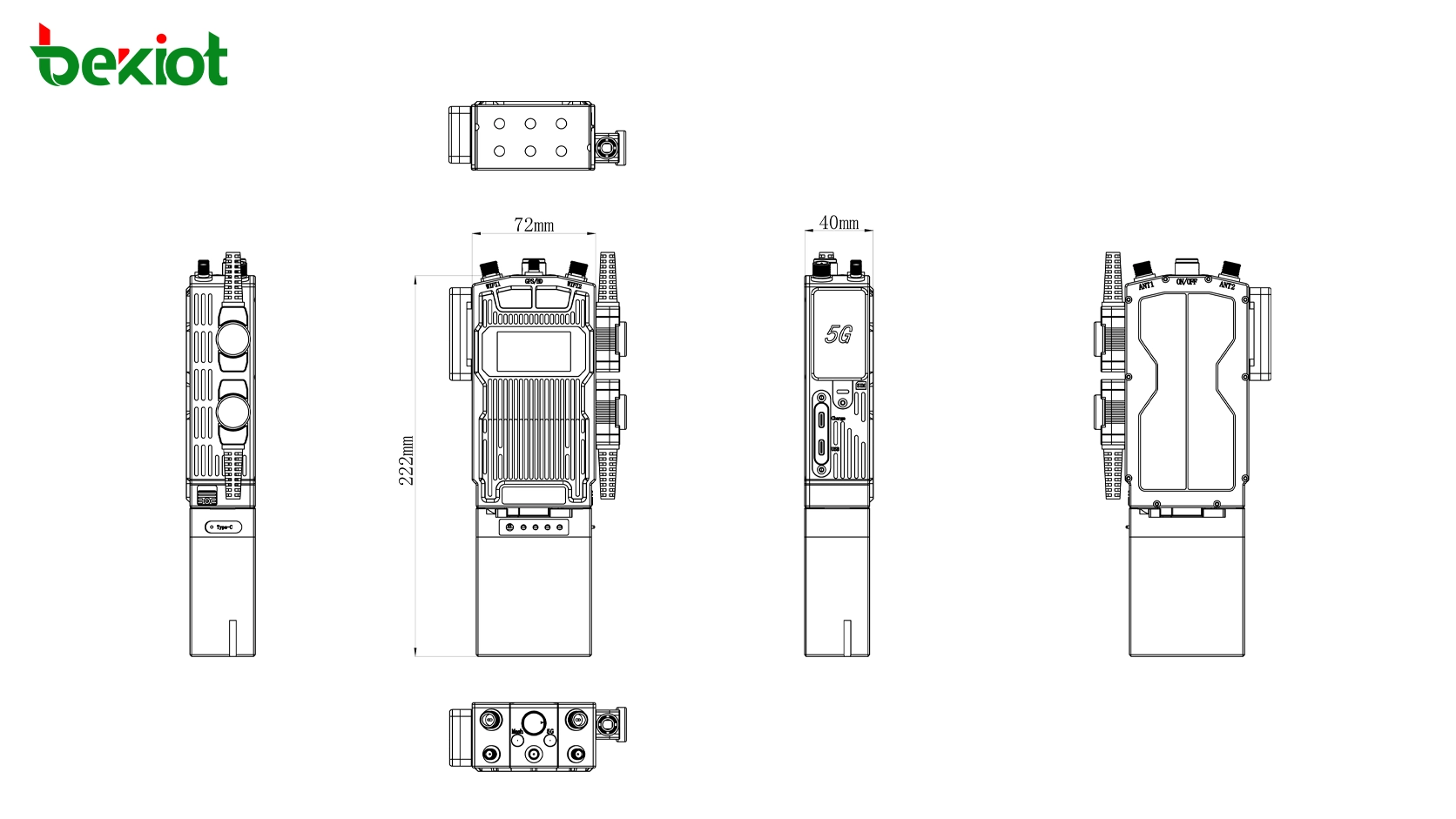

تبلغ أبعاد راديو MEB82 المحمول تقريبًا 222 × 72 × 40 mm من دون الهوائيات، ويزن تقريبًا 960 g من دون الهوائيات أيضًا. ويتيح الشكل المحمول حمل الوحدة بواسطة الأفراد في الميدان مع توفير قدرات شبكات MANET عريضة النطاق.
يُعد MEB82-36 مناسبًا للمواقع المؤقتة التي لا يتوفر فيها وقت كافٍ لتركيب بنية اتصالات. ويمكن لعدة أجهزة إنشاء شبكة متنقلة بسرعة وتوسيع نطاقها بإضافة عُقد أخرى في المواقع المطلوبة.
بدلًا من إجبار المستخدمين على البقاء ضمن تغطية نقطة وصول ثابتة واحدة، تسمح بنية MANET بتغير طوبولوجيا الشبكة مع الأفراد والمركبات والعُقد المتنقلة الأخرى.
يمكن للصوت والفيديو وبيانات IP وحركة تحديد الموقع استخدام البنية التحتية العريضة نفسها لشبكة Mesh. وبذلك يستطيع نظام الاتصال الميداني دعم عدة خدمات تشغيلية عبر شبكة لاسلكية متنقلة واحدة.
يمكن أن يبدأ النشر بعدة أجهزة راديو محمولة ثم يضيف لاحقًا معدات ترحيل أو معدات مركبات أو منصات جوية أو معدات جانب القيادة المتوافقة مع زيادة متطلبات التغطية والسعة.
ليس بالضرورة. فجهاز الراديو التقليدي ثنائي الاتجاه ضيق النطاق يكون محسّنًا أساسًا للاتصال الصوتي، بينما صُمم MEB82-36 كعقدة MANET عريضة النطاق قادرة على نقل الصوت والفيديو وبيانات IP ومعلومات تحديد الموقع. ويعتمد اختيار النظام المناسب على خدمات الاتصال المطلوبة في المشروع.
لا يمكن تحديد مسافة ثابتة واحدة لجميع عمليات النشر. يعتمد المدى الفعلي للراديو على التردد، وتكوين الهوائي وارتفاعه، والتضاريس، والمباني، والتداخل، ومواقع العُقد، وما إذا كانت عُقد ترحيل وسيطة متاحة. ويجب تقييم التغطية وفق بيئة التشغيل المقصودة.
يمكن إضافة عقدة ترحيل عندما يكون الاتصال المباشر مقيدًا بالتضاريس أو المباني أو المسافة أو مواقع العُقد. ويجب اختيار مواقع الترحيل وفق ظروف RF الفعلية بدلًا من مجرد زيادة عدد القفزات، لأن القفزات الإضافية تستهلك أيضًا موارد الشبكة.
يمكن لعدة خدمات IP مشاركة شبكة Mesh، لكن عدد تدفقات الفيديو المتزامنة وجودتها يعتمدان على معدل بت الفيديو، وعرض القناة، وظروف RF، وعدد قفزات الترحيل، وحركة الشبكة الأخرى. لذلك يجب إدراج متطلبات الفيديو في خطة سعة الشبكة قبل النشر.
يوفر MEB82 واجهة Ethernet بسرعة 100 Mbps يمكن استخدامها لتوصيل معدات IP المتوافقة. ويعتمد التكامل العملي للكاميرات وأجهزة الكمبيوتر وأجهزة الاستشعار وغيرها من معدات الشبكة على إعدادات IP وبروتوكولات التطبيقات ومتطلبات عرض النطاق.
لا. يكون ترحيل UAV مفيدًا أساسًا عندما يساعد ارتفاع الهوائي الأكبر على تجاوز تأثير التضاريس أو المباني أو مناطق التشغيل المتباعدة. وفي المواقع الأصغر أو الأقل حجبًا، قد توفر عُقد MANET المحمولة أو القابلة للنقل أو المركبة على السيارات الاتصال المطلوب دون الحاجة إلى ترحيل جوي.
ينبغي أن يشمل تخطيط المشروع عادةً دولة النشر، ونطاق التردد المتاح، وعدد العُقد، ومنطقة التشغيل، والتضاريس، ومتطلبات الحركة، وحجم حركة الفيديو والبيانات المتوقع، ومتطلبات البطارية، وما إذا كانت عُقد محمولة أو مركبة على السيارات أو مرحِّلة أو UAV ستعمل معًا.
| الطراز | MEB82 |
|---|---|
| طراز الراديو | MEB82-36 |
| نوع المنتج | راديو SDR MANET محمول |
| بنية الراديو | راديو معرّف برمجيًا (SDR) |
| التردد القياسي | 1350–1450 MHz |
| التردد المخصص | 350 MHz–6 GHz، قابل للتخصيص |
| القفز الترددي | اختياري |
| قدرة الإرسال | 2 W × 2 |
| عرض نطاق القناة | 1.25 / 2.5 / 5 / 10 / 20 MHz، قابل للضبط |
| التضمين | BPSK / QPSK / 16QAM / 64QAM / 256QAM، تكيفي |
| قدرة الإرسال البياني | حتى 50 Mbps @ 20 MHz |
| حساسية المستقبل | -103 dBm @ 5 MHz |
| سعة الشبكة | حتى 64 عقدة في شبكة تعمل على التردد نفسه |
| طوبولوجيا الشبكة | نجمي / سلسلة / Mesh / شبكة ديناميكية هجينة |
| هوائي MANET | 2 × TNC |
| هوائي Wi-Fi | 2 × SMA |
| هوائي GPS | 1 × SMA |
| هوائي 5G | 1 × MCX |
| Ethernet | 1 × 100 Mbps Ethernet |
| USB | 1 × USB |
| منفذ الشحن | 1 × USB Type-C |
| واجهات أخرى | 1 × SPAD، فتحة بطاقة TF × 1، فتحة بطاقة SIM × 1 |
| المؤشرات | مؤشر 5G × 1، مؤشر MESH × 1 |
| الشاشة | شاشة مدمجة |
| درجة حرارة التشغيل | -40°C إلى +55°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| رطوبة التشغيل | 5%–95%، بدون تكاثف |
| الأبعاد | 222 × 72 × 40 mm، باستثناء الهوائيات |
| الوزن | حوالي 960 g، باستثناء الهوائيات |
| البطارية | 12.6 V / 7 Ah |
| زمن التشغيل النموذجي | حوالي 6 ساعات |
| زمن التشغيل الممتد | حوالي 8–12 ساعة مع التكوين المحسن |
| متوسط استهلاك الطاقة | 15 W |
| ذروة استهلاك الطاقة | 22 W |
