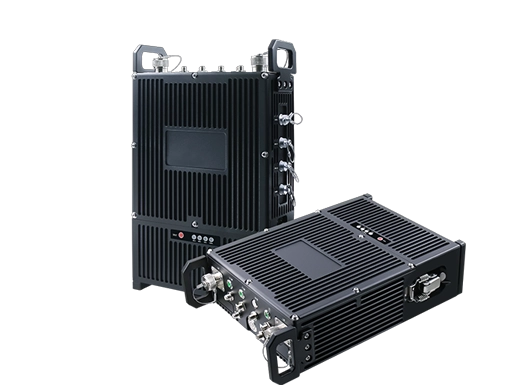

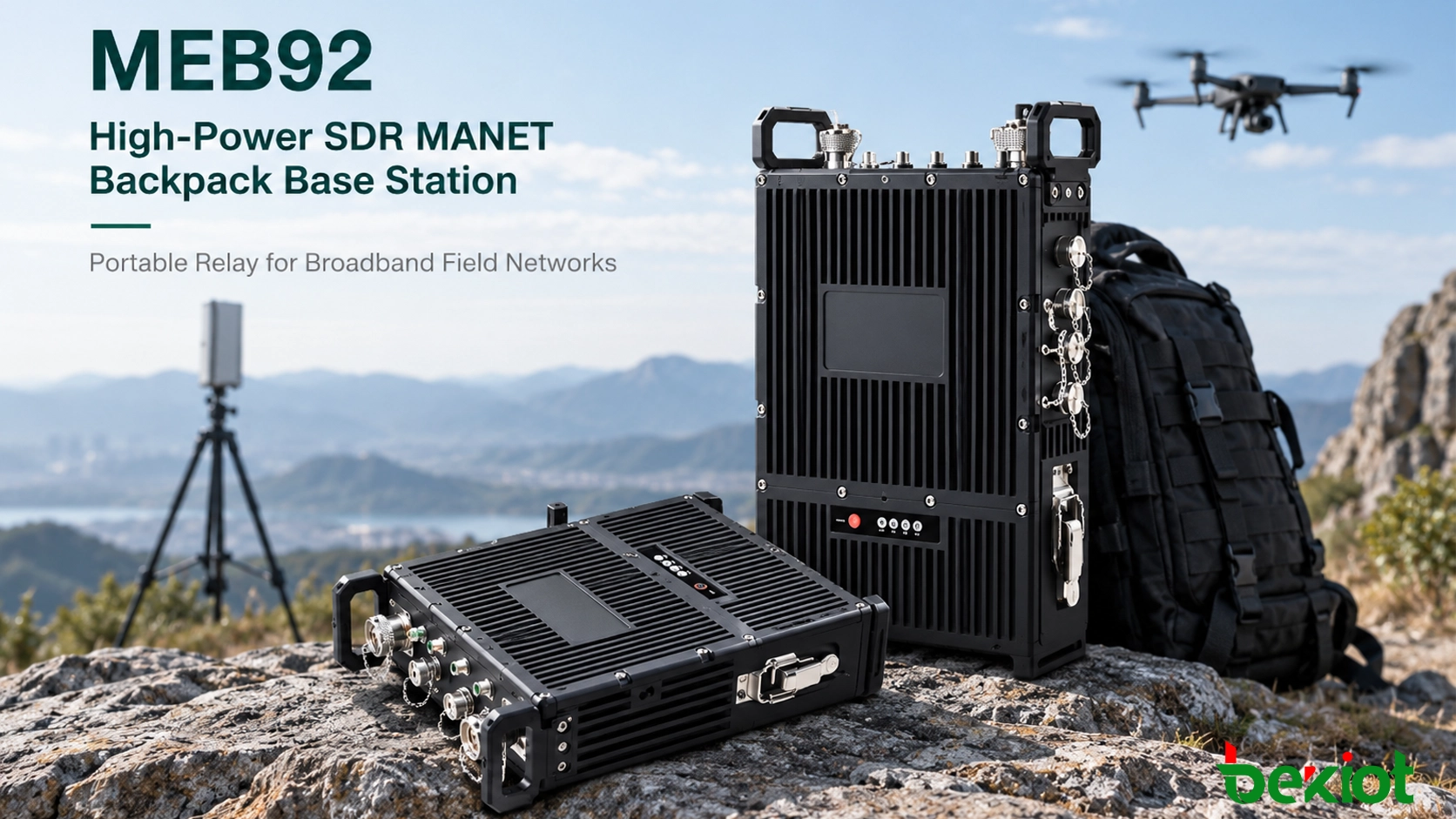

تُعد محطة MEB92 High-Power SDR MANET القاعدية المحمولة على الظهر جهاز ترحيل محمول عريض النطاق مصمم لاتصالات الطوارئ وقيادة الإنقاذ ونقل بيانات UAV والأعمال الهندسية الخارجية والعمليات البحرية وغيرها من التطبيقات الميدانية التي تتطلب عقدة شبكية متنقلة بقدرة أعلى.
يعتمد MEB92 على بنية راديو معرّف برمجيًا ويستخدم تقنية MANET لامركزية متعددة القفزات لإنشاء اتصال لاسلكي دون الاعتماد على عقدة مركزية ثابتة. يمكن للأجهزة المتوافقة الاتصال مباشرة، بينما توفر العُقد المشاركة التوجيه الديناميكي وتمرير الترحيل عبر الشبكة.
مقارنةً بعُقد MANET المحمولة أو المحمولة على الظهر ذات القدرة الأقل، توفر هذه النسخة قدرة إرسال 10 W × 2، مما يجعلها أكثر ملاءمة للنشر كمرحل محمول أو محطة قاعدة ميدانية مؤقتة أو عقدة أعلى قدرة داخل نظام MANET موزع.
يدعم الجهاز النشر على الظهر وعلى حامل ثلاثي، والتشغيل بلمسة واحدة، والعمل ببطارية قابلة للإزالة، وتطبيقات UAV الجوية، والاستخدام كمحطة أرضية، والنشر كمرحل. ويمكن لعدة عُقد متوافقة إنشاء شبكة لاسلكية متعددة القفزات خلال ثوانٍ مع نقل الصوت والبيانات والفيديو ومعلومات تحديد الموقع عبر الشبكة عريضة النطاق نفسها.
توفر تهيئة MEB92 عالية القدرة قدرة إرسال 10 W × 2. وهذا يميزها عن محطات MANET المحمولة ذات القدرة الأقل ويجعلها أكثر ملاءمة كمرحل مهم أو عقدة شبكات ميدانية.
لا يزال الأداء الفعلي للاتصال يعتمد على تردد التشغيل وتهيئة الهوائي والتضاريس والتداخل وارتفاع النشر وطوبولوجيا الشبكة العامة. لذلك لا ينبغي تفسير مواصفة قدرة الإرسال على أنها ضمان لمسافة اتصال ثابتة.
يستخدم MEB92 بنية MANET لامركزية. يمكن للأجهزة المتوافقة إنشاء الاتصال دون الحاجة إلى تمرير الحركة عبر محطة قاعدة مركزية تقليدية.
يمكن لكل عقدة مشاركة أن تكون جزءًا من بنية التوجيه، مما يسمح للشبكة بدعم الاتصال المباشر إلى جانب الترحيل متعدد القفزات.
تدعم الشبكة التوجيه الديناميكي مع تحرك العُقد المشاركة أو تغير ظروف الاتصال. وعندما لا يتوفر مسار مباشر، يمكن تمرير الحركة عبر عُقد أخرى متوافقة داخل شبكة MANET.
تُعد هذه القدرة مهمة خصوصًا في البيئات الميدانية الموزعة حيث قد تتغير مواقع الأفراد والمركبات والطائرات دون طيار ومواقع الترحيل المؤقتة طوال العملية.
يمكن حمل الوحدة كمعدات محمولة على الظهر أو تثبيتها على حامل ثلاثي. وهذا يمنح الفرق الميدانية مرونة لنقل العقدة إلى منطقة التشغيل وإقامتها في موقع اتصال مناسب.
يكون النشر على الظهر مفيدًا عندما يحتاج موقع الترحيل إلى التحرك مع العملية، بينما يوفر الحامل الثلاثي خيارًا لإنشاء عقدة اتصال ثابتة مؤقتة.
يدعم MEB92 بدء التشغيل بلمسة واحدة للنشر الميداني السريع. ومع الشبكات اللامركزية، يمكن وضع الوحدة في الخدمة بسرعة عندما تكون موارد الاتصال المؤقتة مطلوبة.
يستخدم الجهاز بطارية قابلة للإزالة بسعة 25.2 V / 10.5 Ah. وتسرد المواصفة الفنية للشركة المصنعة حوالي 6–8 ساعات كزمن استعداد.
يجب التعامل مع رقم 6–8 ساعات تحديدًا بوصفه مواصفة زمن الاستعداد المعلنة. ولا ينبغي عرضه كزمن مضمون للتشغيل المستمر بالحمل الكامل.
يمكن لـ MEB92 نقل الصوت والبيانات والفيديو ومعلومات تحديد الموقع عبر بنية MANET عريضة النطاق نفسها.
تتيح هذه القدرة متعددة الخدمات للشبكة دعم نقل الفيديو الميداني وتبادل البيانات التشغيلية وتحديد الموقع المتنقل والاتصال بين الفرق الموزعة، بدلًا من العمل فقط كنظام راديو صوتي تقليدي.
يمكن للشبكة العاملة على التردد نفسه دعم ما يصل إلى 64 عقدة. وتشمل الطوبولوجيات المدعومة النجمية والخطية وMesh والهجينة الديناميكية.
يتيح ذلك لمحطة القاعدة عالية القدرة المحمولة على الظهر العمل كجزء من نظام أكبر يضم محطات محمولة وعُقد ترحيل ومعدات جوية وأجهزة اتصال أرضية.
يسمح شكل الظهر بنقل MEB92 إلى المناطق التي يكون فيها تركيب محطة اتصال ثابتة غير عملي. وبعد الوصول إلى الموقع، يمكن أن تبقى الوحدة مع فريق متنقل أو توضع كعقدة ترحيل وفق متطلبات الشبكة.
تُعد تهيئة قدرة الإرسال الأعلى مناسبة خصوصًا لعمليات النشر التي يُتوقع فيها أن يؤدي الجهاز المحمول على الظهر دورًا أكبر في بنية الترحيل من محطة مستخدم صغيرة.
يسمح النشر على حامل ثلاثي لـ MEB92 بالعمل كنقطة شبكات ميدانية مؤقتة. ويمكن أن يكون ذلك مفيدًا حول مواقع قيادة الحوادث وأعمال الهندسة الخارجية ومناطق الدوريات وغيرها من البيئات التي تتطلب بنية اتصال لمدة العملية فقط.
بعد وضع الوحدة، يمكن أن تبقى جزءًا من الشبكة المحلية بينما تواصل العُقد المحمولة أو المركبة على السيارات أو الجوية التحرك في منطقة التشغيل.
لا تحتاج الشبكة الميدانية إلى أن تحافظ كل عقدة على مسار اتصال مباشر إلى موقع مركزي واحد. يمكن إضافة عُقد MANET أخرى لتوفير مسارات وسيطة بين مناطق منفصلة.
يمكن لـ MEB92 المشاركة في بنية الترحيل هذه والمساعدة في تشكيل شبكات نجمية أو خطية أو Mesh أو مختلطة وفق النشر.
لا يتمثل الهدف من إضافة مرحل في زيادة عدد العُقد فقط. يجب أن يحل المرحل مشكلة اتصال حقيقية، مثل الفصل بين مناطق التشغيل أو عوائق التضاريس أو عدم ملاءمة المسار المباشر.
يحدد وصف الشركة المصنعة نشر UAV الجوي والمحطة الأرضية والترحيل ضمن التهيئات المدعومة.
وبالتالي يمكن دمج العُقد الجوية والأرضية المتوافقة في نظام MANET أوسع وفق بنية المشروع، مما يسمح لأجهزة اتصال متنقلة مختلفة بالمشاركة في الشبكة اللامركزية نفسها.
تردد التشغيل القياسي هو 1350–1450 MHz. ويمكن تخصيص الترددات من 350 MHz إلى 6 GHz، مع توفر تهيئات اختيارية للقفز الترددي.
يجب اختيار تردد التشغيل وفق متطلبات المشروع ولوائح الطيف المعمول بها في الدولة أو المنطقة التي سيتم النشر فيها.
يدعم MEB92 إعدادات عرض القناة 1.25 و2.5 و5 و10 و20 MHz. ويمكن ضبط عرض النطاق وفق الطيف المتاح ومتطلبات الشبكة.
توفر عروض القنوات المختلفة مرونة في الموازنة بين موارد الطيف المتاحة وحجم البيانات المطلوب نقلها عبر الشبكة الميدانية.
تشمل أوضاع التضمين المدعومة BPSK وQPSK و16QAM و64QAM و256QAM مع تشغيل تكيفي.
يسمح التضمين التكيفي للنظام باستخدام أوضاع إرسال مختلفة مع تغير الظروف اللاسلكية.
تبلغ قدرة الإرسال المحددة 50 Mbps عند عرض قناة 20 MHz، مع حساسية مستقبل محددة عند -103 dBm عند 5 MHz.
يمكن أن يختلف معدل التطبيقات الفعلي وفق ظروف RF وطوبولوجيا الشبكة والتداخل وقفزات الترحيل وحركة الشبكة المتزامنة. لذلك لا ينبغي اعتبار أقصى معدل بيانات محدد معدل تطبيق مضمونًا من طرف إلى طرف.
في عمليات النشر التي تحمل فيديو مباشرًا، يجب أن يأخذ تخطيط السعة في الاعتبار معدل بت الفيديو وعدد التدفقات المتزامنة وحركة الشبكة الأخرى بدلًا من الاعتماد فقط على أقصى مواصفة للإرسال.

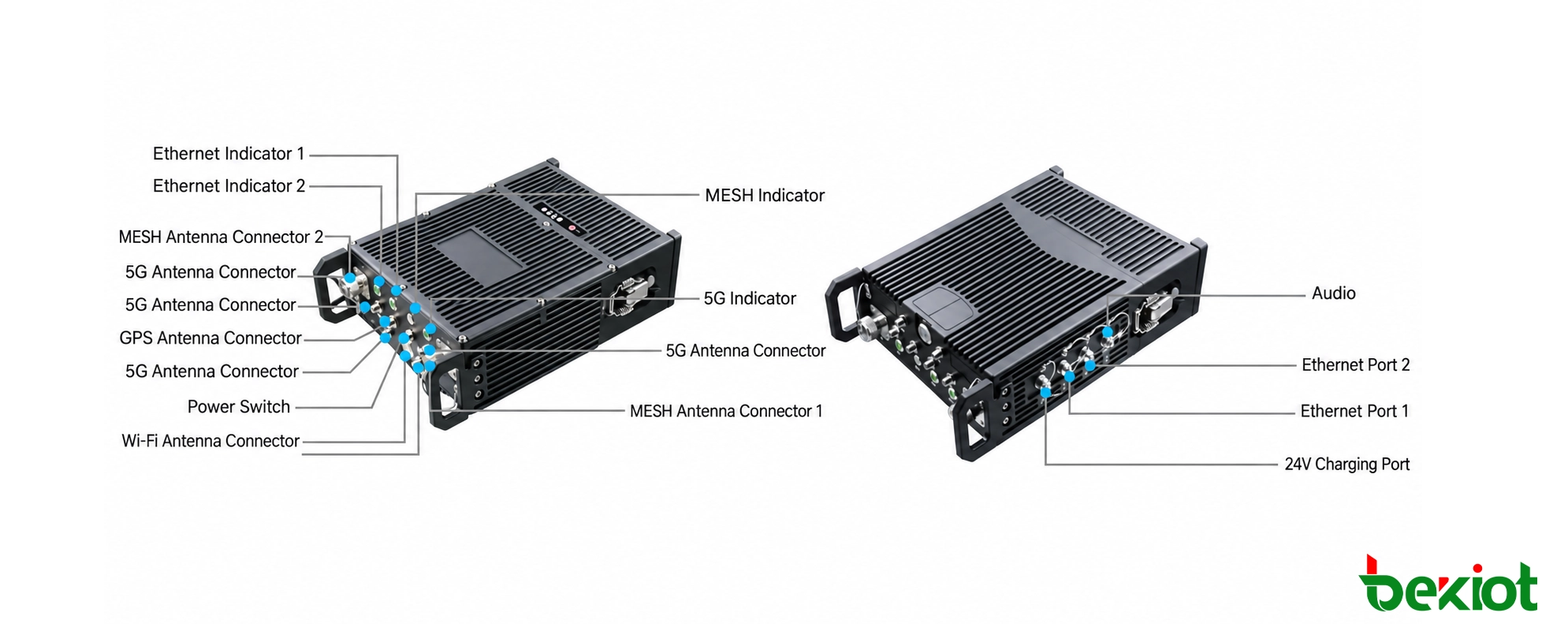

تتوفر واجهتان أنثويتان من النوع N لهوائيات MESH. وتدعم تهيئة الواجهتين بنية الراديو المستخدمة في نظام MANET.
توفر الوحدة واجهة SMA واحدة لـ GPS وأربع واجهات SMA لهوائيات 5G وواجهة SMA واحدة لـ Wi-Fi.
تسمح هذه الواجهات لـ MEB92 بالمشاركة في بنية اتصال أوسع تجمع شبكات MANET مع تحديد الموقع ووظائف اتصال أخرى.
تتوفر واجهتا Ethernet بسرعة 100 Mbps لاتصال IP السلكي. ويمكن توصيل معدات شبكة متوافقة وفق تصميم نظام الاتصال الكامل.
في موقع قيادة مؤقت، يمكن لهذه الواجهات توفير اتصال مادي لأجهزة كمبيوتر أو معدات فيديو أو أجهزة IP متوافقة أخرى تحتاج إلى الوصول إلى شبكة MANET الميدانية.
يتضمن الجهاز واجهة صوت واحدة وفتحة بطاقة SIM واحدة. كما يتوفر مفتاح مخصص ضمن مجموعة الواجهات الوظيفية.
توفر مواصفة الواجهات دخل طاقة DC 24 V واحدًا.
تشمل مؤشرات الحالة مؤشر MESH واحدًا ومؤشري Ethernet ومؤشر 5G واحدًا.
يمكن نشر MEB92 أثناء اتصالات الطوارئ وعمليات قيادة الإنقاذ التي تتطلب شبكة لاسلكية عريضة النطاق مؤقتة.
يسمح النشر على الظهر وعلى الحامل الثلاثي بنقل عُقد الاتصال إلى منطقة الحادث ووضعها وفق المتطلبات المتغيرة لعملية الاستجابة.
مع تحرك فرق الخطوط الأمامية وتغير منطقة الحادث، يمكن إضافة عُقد MANET أخرى دون مطالبة كل مستخدم بالحفاظ على اتصال مباشر مع نقطة اتصال ثابتة واحدة.
تحدد الشركة المصنعة مركبات اتصالات الطوارئ ضمن التطبيقات المستهدفة. يمكن لمحطة القاعدة المحمولة المشاركة في شبكة MANET تشمل عُقدًا ميدانية متنقلة ومعدات اتصال مرتبطة بعمليات قيادة مؤقتة.
في هذا النوع من النشر، يمكن لمركبة الاتصال توفير موارد جانب القيادة، بينما توسع العُقد المحمولة على الظهر والأجهزة المتوافقة الأخرى الشبكة لتقترب أكثر من العمل الميداني.
أثناء الاستجابة للكوارث، قد يلزم نشر موارد الاتصال بسرعة عبر منطقة واسعة أو متغيرة. يمكن لـ MEB92 المشاركة في شبكة لامركزية متعددة القفزات لنقل الصوت والفيديو والبيانات ومعلومات تحديد الموقع بين الأجهزة المتوافقة.
يكون الشكل المحمول مفيدًا عندما لا يمكن تحديد مواقع الترحيل بالكامل قبل وصول الفرق إلى الموقع.
يصف مثال التطبيق للشركة المصنعة استخدام محطات MESH للأفراد ومعدات ترحيل ومنصة توزيع لإنشاء شبكة قيادة صوت وفيديو عبر المباني السكنية الشاهقة ومواقف السيارات تحت الأرض والمجمعات التجارية الكبيرة وبيئات المترو.
في مثل هذه العمليات، يمكن لشبكة IP أيضًا توفير مسار نقل لمعدات مراقبة رجال الإطفاء المتوافقة وأجهزة الاستشعار الميدانية، بما في ذلك معلومات حالة الأفراد وإمداد الهواء ومراقبة الغازات الخطرة.
يمكن وضع عُقد الترحيل المحمولة وفق بيئة الاتصال الفعلية، مما يسمح لبنية الشبكة بالاستجابة للعوائق المادية والتغيرات في منطقة التشغيل.
يُعد نقل فيديو وبيانات UAV أحد التطبيقات المدرجة للمنتج. ويمكن لعُقد UAV المتوافقة ومعدات MEB92 الأرضية المشاركة في بنية MANET أوسع وفق متطلبات المشروع.
في نشر جو-أرض، يمكن للعُقد الجوية توفير الفيديو والبيانات التشغيلية، بينما توفر عُقد الترحيل الأرضية مسارات إضافية نحو معدات ميدانية أو معدات جانب القيادة.
قد تتطلب مشاريع الطاقة الخارجية وعمليات المسح اتصالات مؤقتة عبر مواقع تكون فيها البنية العامة أو الثابتة محدودة.
يمكن لمعدات MANET المحمولة توفير شبكة نقل لاسلكية للصوت والفيديو والبيانات بين المواقع الميدانية الموزعة.
وبما أنه يمكن نقل المعدات، يمكن لشبكة الاتصال التحرك مع تقدم المشروع من منطقة عمل إلى أخرى.
يُقصد بـ MEB92 أيضًا الشبكات الخاصة المستخدمة في عمليات الدوريات الحضرية. وتسمح معدات الترحيل المحمولة بتكييف بنية الاتصال وفق منطقة التشغيل.
يمكن نقل عقدة الترحيل عند تغير طرق الدوريات أو المناطق الأمنية المؤقتة بدلًا من بقائها مرتبطة بنقطة تركيب دائمة.
يُدرج النقل على متن السفن ضمن مجالات تطبيق المنتج. ويصف مثال الإنقاذ البحري للشركة المصنعة نشر عُقد MESH على سفينة رئيسية وسفن أصغر وطائرات دون طيار ومروحيات لإنشاء شبكة متعددة القفزات.
تسمح هذه البنية لعدة منصات متنقلة بالمشاركة في نظام الاتصال عريض النطاق المؤقت نفسه أثناء العمليات البحرية.
يجب أن يبدأ اختيار محطة قاعدة عالية القدرة محمولة على الظهر بالدور الذي يجب أن تؤديه العقدة داخل الشبكة، وليس بقدرة الإرسال وحدها.
قد تكون لشبكة ميدانية تستخدم أساسًا للصوت وتحديد الموقع متطلبات مختلفة عن شبكة تحتاج إلى حمل عدة تدفقات فيديو. كما يؤثر عدد المستخدمين وعُقد الترحيل وقفزات الشبكة في كيفية مشاركة السعة اللاسلكية المتاحة.
يُعد وضع الهوائي عامل تصميم مهمًا أيضًا. قد لا يحقق راديو عالي القدرة مثبت في موقع محجوب النتيجة العملية نفسها التي تحققها عقدة موضوعة بعناية بمسار راديو أكثر وضوحًا.
يمكن أن يكون النشر على حامل ثلاثي مفيدًا عندما تحتاج العقدة إلى البقاء في موقع مختار، بينما يوفر النشر على الظهر مرونة أكبر عندما تحتاج نقطة الاتصال إلى التحرك مع العملية.
يجب أن يعكس تخطيط البطارية مدة العمل الميداني المتوقعة. الرقم المنشور 6–8 ساعات هو مواصفة استعداد وليس وقت تشغيل مضمون بالحمل الكامل، لذا ينبغي أن تراعي العمليات الممتدة الشحن أو استبدال البطارية.

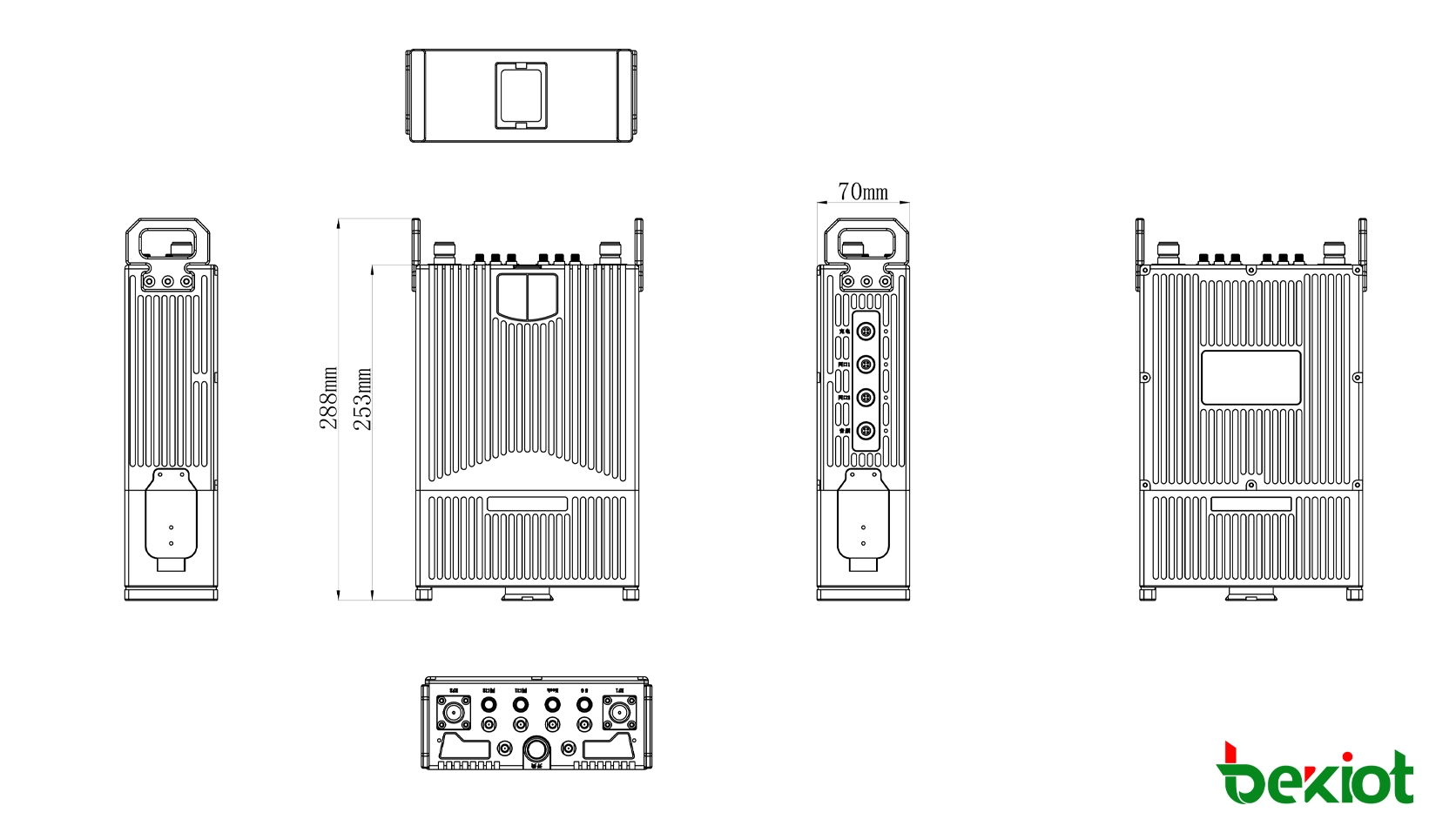

تبلغ أبعاد MEB92 عالي القدرة تقريبًا 288 × 174 × 70 mm من دون الهوائيات، ويزن تقريبًا 4 kg من دون الهوائيات أيضًا.
مقارنةً بمرحل MEB92-36 المحمول على الظهر منخفض القدرة، يعكس الهيكل الأكبر والبطارية الأعلى سعة والاستهلاك الأكبر دوره المختلف في النشر الميداني عالي القدرة.
يستهدف MEB92 عالي القدرة دورًا مختلفًا عن مرحل MEB92-36 المحمول على الظهر منخفض القدرة. يستخدم كلاهما شبكات MANET لامركزية قائمة على SDR ويدعمان ما يصل إلى 64 عقدة على التردد نفسه، لكن تهيئات RF والبطارية والبنية المادية مختلفة بدرجة كبيرة.
| المواصفة | مرحل MEB92-36 المحمول على الظهر | محطة MEB92 عالية القدرة المحمولة على الظهر |
|---|---|---|
| قدرة الإرسال | 2 W × 2 | 10 W × 2 |
| أقصى عرض للقناة | 20 MHz | 20 MHz |
| قدرة الإرسال البياني | 50 Mbps @ 20 MHz | 50 Mbps @ 20 MHz |
| الأبعاد | 207 × 152 × 44 mm | 288 × 174 × 70 mm |
| الوزن | حوالي 1.7 kg | حوالي 4 kg |
| البطارية | 12.6 V / 7 Ah | 25.2 V / 10.5 Ah |
| متوسط استهلاك الطاقة | 15 W | 66 W |
| الدور المعتاد | مرحل محمول على الظهر | مرحل محمول عالي القدرة / محطة قاعدة ميدانية |
يُعد MEB92-36 القياسي أكثر ملاءمة عندما يكون انخفاض وزن المعدات وسهولة الحمل مهمين. أما MEB92 عالي القدرة فيستهدف المشاريع التي تحتاج إلى تهيئة RF أعلى ويمكنها استيعاب الزيادة المقابلة في حجم المعدات وسعة البطارية واستهلاك الطاقة.
الفرق الرئيسي هو تهيئة RF والمكونات. يستخدم MEB92 عالي القدرة قدرة إرسال 10 W × 2 مقارنةً بـ 2 W × 2 في MEB92-36. كما يتميز بهيكل أكبر وبطارية أعلى سعة 25.2 V / 10.5 Ah واستهلاك طاقة أعلى، مما يجعله أكثر ملاءمة كمرحل محمول مهم أو محطة قاعدة ميدانية مؤقتة.
لا توجد مسافة اتصال ثابتة محددة للمنتج. تعتمد التغطية العملية على تردد التشغيل ونوع الهوائي وتركيبه وارتفاعه والتضاريس والمباني وتداخل RF ومواقع عُقد MANET الأخرى. لذلك يجب تقييم التغطية وفق بيئة النشر الفعلية.
لا. تحدد الشركة المصنعة حوالي 6–8 ساعات كزمن استعداد. ولا ينبغي تفسيرها على أنها تشغيل مستمر مضمون بالحمل الكامل، لأن مدة البطارية الفعلية تختلف مع نشاط الإرسال وحمل الحركة والوظائف المتصلة وظروف التشغيل.
نعم. يوفر MEB92 واجهتي Ethernet بسرعة 100 Mbps لمعدات IP المتوافقة. ويمكن دمج أجهزة الكمبيوتر ومعدات الفيديو وغيرها من معدات الشبكة وفق إعداد IP ومتطلبات عرض النطاق وبنية نظام الاتصال الكامل.
يجب أن يؤكد تخطيط المشروع تردد التشغيل المسموح، وعدد وأنواع عُقد MANET، والطوبولوجيا المطلوبة، وحركة الصوت والفيديو والبيانات المتوقعة، وتهيئة الهوائي، وبيئة النشر، ومتطلبات الطاقة، وما إذا كانت العُقد المحمولة أو المحمولة على الظهر أو المركبة على المركبات أو الجوية ستعمل معًا.
| الطراز | MEB92 |
|---|---|
| نوع المنتج | محطة SDR MANET قاعدية عالية القدرة محمولة على الظهر |
| بنية الراديو | راديو معرّف برمجيًا (SDR) |
| التردد القياسي | 1350–1450 MHz |
| التردد المخصص | 350 MHz–6 GHz، قابل للتخصيص |
| القفز الترددي | اختياري |
| قدرة الإرسال | 10 W × 2 |
| عرض نطاق القناة | 1.25 / 2.5 / 5 / 10 / 20 MHz، قابل للضبط |
| التضمين | BPSK / QPSK / 16QAM / 64QAM / 256QAM، تكيفي |
| قدرة الإرسال البياني | 50 Mbps @ 20 MHz |
| حساسية المستقبل | -103 dBm @ 5 MHz |
| سعة الشبكة | حتى 64 عقدة في شبكة تعمل على التردد نفسه |
| طوبولوجيا الشبكة | نجمي / خطي / Mesh / هجين ديناميكي |
| واجهات هوائي MESH | 2 × موصل أنثى من النوع N |
| واجهة هوائي GPS | 1 × SMA |
| واجهات هوائي 5G | 4 × SMA |
| واجهة هوائي Wi-Fi | 1 × SMA |
| دخل الطاقة | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| الواجهات الوظيفية | مفتاح × 1 / صوت × 1 / فتحة بطاقة SIM × 1 |
| مؤشرات الحالة | MESH × 1 / Ethernet × 2 / 5G × 1 |
| درجة حرارة التشغيل | -40°C إلى +55°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| رطوبة التشغيل | 5%–95%، بدون تكاثف |
| الأبعاد | 288 × 174 × 70 mm، باستثناء الهوائيات |
| الوزن | حوالي 4 kg، باستثناء الهوائيات |
| سعة البطارية | 25.2 V / 10.5 Ah |
| درجة حرارة تشغيل البطارية | -10°C إلى +55°C |
| زمن الاستعداد المحدد | حوالي 6–8 ساعات |
| ذروة استهلاك الطاقة | 110 W |
| متوسط استهلاك الطاقة | 66 W |
