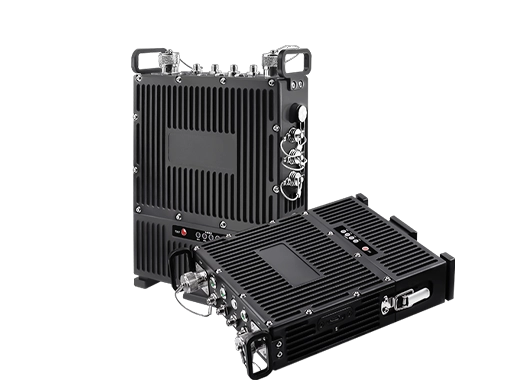

تُعد محطة MEB92 SDR MANET القاعدية المحمولة على الظهر عقدة اتصال محمولة عريضة النطاق مصممة للاستجابة للطوارئ وقيادة الإنقاذ ونقل بيانات UAV والأعمال الهندسية الخارجية وشبكات الدوريات وغيرها من العمليات الميدانية التي قد تكون فيها البنية اللاسلكية غير متاحة أو غير مكتملة أو يصعب نشرها بسرعة.
بدلًا من العمل فقط كطرف مستخدم فردي، صُمم MEB92-36 للمشاركة في بنية MANET أوسع بوصفه مرحلًا محمولًا أو عقدة اتصال مؤقتة أو جهاز شبكات على الجانب الأرضي. وتسمح منصة الراديو المعرّف برمجيًا والشبكة اللامركزية متعددة القفزات للأجهزة المتوافقة بالاتصال وتمرير الحركة دون الاعتماد على محطة قاعدة مركزية ثابتة تقليدية.
يجعل ذلك الوحدة مناسبة للأنظمة التي تحتاج إلى ربط الأفراد والمركبات والطائرات دون طيار ونقاط الترحيل المؤقتة عبر منطقة تشغيل متغيرة. يمكن للعُقد المتوافقة تكوين شبكة لاسلكية خلال ثوانٍ، ويمكن لمسارات الاتصال المتاحة أن تتغير مع تحرك العُقد أو تغير طوبولوجيا الشبكة.
يمكن للصوت والبيانات التشغيلية والفيديو ومعلومات تحديد الموقع مشاركة شبكة MANET عريضة النطاق نفسها. وبحسب بنية المشروع، يمكن لـ MEB92-36 أن يكون أكثر من مجرد وصلة راديوية من نقطة إلى نقطة وأن يصبح جزءًا من نظام اتصالات ميداني موزع.
يستخدم MEB92-36 بنية MANET لامركزية. لا تعتمد العُقد المتوافقة على نقطة شبكية مركزية ثابتة قبل أن تتمكن من الاتصال. وبدلًا من ذلك، تستطيع الأجهزة المشاركة إنشاء روابط مباشرة والمشاركة في توجيه الحركة عبر الشبكة اللاسلكية المتاحة.
تُعد هذه البنية مفيدة بصورة خاصة لعمليات النشر المؤقتة أو المتنقلة. يمكن إضافة فريق إنقاذ أو مركبة ميدانية أو موقع ترحيل أو عقدة جوية متوافقة حسب المتطلبات التشغيلية دون إعادة بناء هيكل الاتصال بالكامل حول محطة قاعدة دائمة.
في نشر متعدد القفزات، لا يحتاج كل جهاز إلى الحفاظ على مسار راديو مباشر إلى الوجهة النهائية. يمكن للعُقد المتوافقة المشاركة في الترحيل، مما يسمح بمرور المعلومات عبر عُقد وسيطة حسب طوبولوجيا الشبكة الحالية.
مع تغير مواقع المعدات الميدانية، يمكن أن تتغير المسارات المتاحة عبر الشبكة أيضًا. وهذا يسمح لنظام MANET بالتكيف مع بيئة تشغيل متنقلة بدلًا من الاعتماد على مسار اتصال ثابت واحد.
تتضح القيمة العملية لهذا التصميم أكثر في العمليات الميدانية الموزعة. يمكن لعقدة أقرب إلى مركبة القيادة تمرير معلومات قادمة من عقدة أبعد، ويمكن إضافة مرحلات أخرى عندما تصبح منطقة التشغيل أكثر تشتتًا.
تدعم الشبكة العاملة على التردد نفسه ما يصل إلى 64 عقدة. وبحسب متطلبات النشر، يمكن ترتيب المعدات المتوافقة ضمن طوبولوجيا نجمية أو خطية أو Mesh أو هجينة ديناميكية.
قد يكون الترتيب الخطي مفيدًا عندما تمتد نقاط الاتصال على طول طريق أو ممر عمل، بينما تدعم شبكة Mesh أوسع فرقًا موزعة في اتجاهات مختلفة. ويمكن أيضًا استخدام ترتيبات هجينة عندما تؤدي المحطات الميدانية وأجهزة الترحيل والمحطات الأرضية والعُقد الجوية أدوارًا مختلفة في النظام نفسه.
يمكن حمل MEB92-36 كعقدة اتصال محمولة على الظهر عندما تحتاج وظيفة الترحيل أو الشبكة عريضة النطاق إلى التحرك مع الفريق الميداني. وهذا يسمح بنقل معدات الاتصال مباشرة إلى المواقع التي لا تتوفر فيها بنية ثابتة أو تتغير فيها ظروف النشر بسرعة.
يكون النشر المحمول على الظهر مهمًا خصوصًا عندما يتعذر تحديد موقع الاتصال المطلوب مسبقًا. يمكن للأفراد حمل الوحدة إلى منطقة التشغيل وإنشاء عقدة في موقع يتم اختياره وفق البيئة الفعلية.
تدعم الوحدة أيضًا التثبيت على حامل ثلاثي. بعد اختيار موقع مناسب للاتصال، يمكن لـ MEB92-36 العمل كعقدة ثابتة مؤقتة بدلًا من بقائها محمولة على الأفراد.
يمنح ذلك المنصة نفسها دورين مختلفين: يمكن نقلها كمعدات محمولة ثم تثبيتها كمرحل مؤقت أو نقطة شبكة عندما تتطلب الظروف موقعًا أكثر استقرارًا.
يُعد تمرير الترحيل أحد الأدوار الأساسية لـ MEB92-36 داخل نظام MANET متعدد القفزات. ويمكن وضع عدة عُقد ترحيل عبر منطقة تشغيل أكبر عندما لا يكون الاتصال المباشر بين جميع الأجهزة عمليًا.
يحدد وصف المنتج أيضًا النشر كمحطة أرضية كتهيئة مدعومة. لذلك يمكن استخدام الوحدة في نظام أوسع إلى جانب المحطات الميدانية وغيرها من معدات MANET المتوافقة بدلًا من اقتصارها على جهاز اتصال شخصي.
يشمل الدعم أيضًا النشر الجوي على UAV. وفي بنية مختلطة بين الأرض والجو، يمكن للمعدات الجوية والأرضية المتوافقة المشاركة في شبكة MANET الأوسع وفق تصميم الاتصال في المشروع.
يدعم هذا الترتيب التطبيقات التي توفر فيها منصة جوية فيديو أو بيانات IP أخرى، بينما توفر العُقد الأرضية الترحيل أو الوصول الميداني أو الاتصال بمعدات جانب القيادة.
يدعم MEB92-36 التشغيل بلمسة واحدة، مما يساعد على تقليل الخطوات المطلوبة لوضع العقدة في الخدمة ميدانيًا.
يتم توفير الطاقة بواسطة بطارية قابلة للإزالة بسعة 12.6 V / 7 Ah. وبما أنها قابلة للإزالة، يمكن استبدالها عند الحاجة بدلًا من تقييد الجهاز دائمًا بمصدر طاقة داخلي.
تسرد المواصفة الفنية حوالي 6 ساعات كزمن استعداد. ويجب التعامل مع هذا الرقم على أنه زمن استعداد تحديدًا، وليس ضمانًا لست ساعات من الإرسال المستمر بالحمل الكامل.
تردد التشغيل القياسي هو 1350–1450 MHz. ويمكن تخصيص إعدادات بين 350 MHz و6 GHz، كما تتوفر خيارات للقفز الترددي.
تسمح مرونة التردد باختيار إعداد الراديو وفق نظام الاتصال المراد نشره. ويجب تحديد نطاق التشغيل الفعلي وفق متطلبات المشروع ولوائح الطيف المعمول بها في موقع النشر.
يوفر MEB92-36 قدرة إرسال 2 W × 2 وواجهتين لهوائي MESH. وتشكل هذه التهيئة المزدوجة أساس RF للاتصال مع معدات MANET المتوافقة.
عند تخطيط شبكة فعلية، يجب النظر إلى قدرة الإرسال مع تهيئة الهوائي وتردد التشغيل وعرض النطاق والتضاريس ومواقع العُقد. ولا تحدد قدرة RF وحدها مدى الاتصال العملي للنظام.
تشمل الإعدادات المدعومة 1.25 و2.5 و5 و10 و20 MHz. وتوفر التهيئات المختلفة مرونة لمطابقة الشبكة مع الطيف المتاح وسعة الإرسال المطلوبة.
قد تكون متطلبات النطاق لنشر ينقل بيانات تشغيلية أساسًا مختلفة عن نشر يحمل في الوقت نفسه عدة تدفقات فيديو ومعلومات تحديد الموقع وخدمات الصوت. لذلك يجب اعتبار عرض القناة جزءًا من إعداد النظام الكامل وليس مواصفة منفصلة.
تشمل الأوضاع المدعومة BPSK وQPSK و16QAM و64QAM و256QAM مع تشغيل تكيفي.
يتيح توفر عدة أوضاع للنظام العمل في ظروف إرسال مختلفة بدلًا من الاعتماد على طريقة تضمين ثابتة واحدة طوال التشغيل.
تصل قدرة الإرسال المحددة إلى 50 Mbps عند عرض قناة 20 MHz. وتبلغ حساسية المستقبل -103 dBm عند 5 MHz.
يصف رقم 50 Mbps القدرة المعلنة في تهيئة الراديو المحددة. ولا ينبغي تفسيره على أنه معدل تطبيق مضمون في كل نشر، لأن الأداء يتأثر أيضًا بطوبولوجيا الشبكة وظروف RF وحمل الحركة وعدد العُقد ومواقعها.
لا توفر المواصفة المتاحة مسافة اتصال ثابتة عامة. بالنسبة لمنتج MANET، ينبغي تقييم التغطية العملية مع التردد والهوائيات والتضاريس وارتفاع العُقد ووضع المرحلات وبنية الشبكة الكاملة بدلًا من التعبير عنها بمسافة ثابتة واحدة.

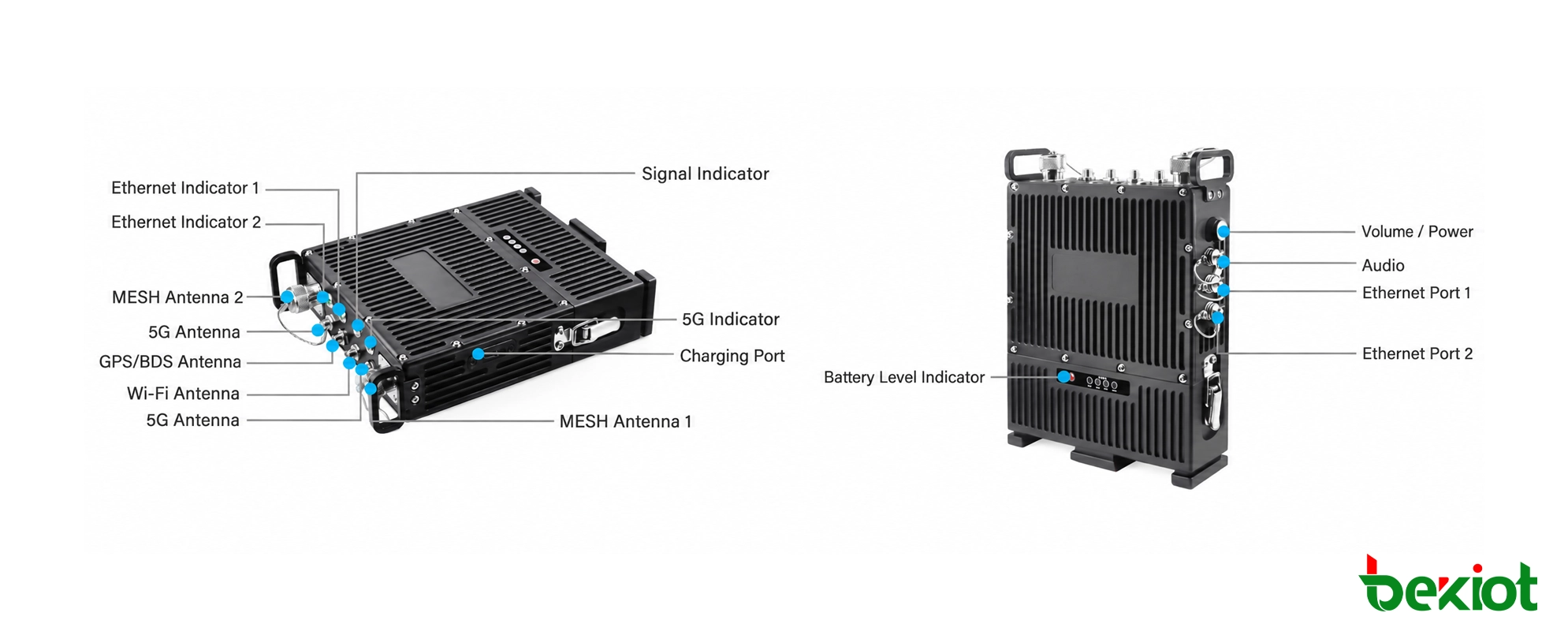

يوفر MEB92-36 واجهتين أنثويتين من النوع N لهوائيات MESH، وواجهة SMA واحدة لـ GPS، وواجهتي SMA لهوائيات 5G، وواجهة SMA واحدة لـ Wi-Fi.
توضح هذه الوصلات أن الجهاز مصمم للعمل ضمن بيئة اتصال أوسع وليس كوحدة راديو معزولة. وتعتمد الوظيفة الدقيقة لكل اتصال على تهيئة النظام الكاملة.
تتوفر واجهتا Ethernet بسرعة 100 Mbps لاتصال IP السلكي. ويمكن توصيل معدات IP المتوافقة بعقدة MANET وفق بنية المشروع.
في النشر الميداني، يمكن استخدام وصلات Ethernet هذه كجانب سلكي لمسار نقل لاسلكي أوسع. وهذا مهم خصوصًا عندما تحتاج الكاميرات أو أجهزة الكمبيوتر أو معدات القيادة أو غيرها من أجهزة IP إلى تبادل المعلومات عبر شبكة MANET.
تشمل الواجهات الإضافية اتصالًا صوتيًا وفتحة SIM وواجهة شحن والتحكم في الصوت/الطاقة. وتسرد المواصفة أيضًا منفذ طاقة DC 24 V واحدًا.
مع البطارية القابلة للإزالة، تسمح هذه الواجهات بإدماج المنتج في عمليات نشر محمولة وفي تركيبات ميدانية أوسع وفق تصميم الطاقة والاتصال في المشروع.
تشمل المؤشرات مؤشر MESH واحدًا ومؤشري Ethernet ومؤشر 5G واحدًا. وتوفر معلومات مرئية عن حالة الاتصالات الرئيسية أثناء النشر والتشغيل.
تُعد اتصالات الطوارئ وقيادة الإنقاذ من أهم تطبيقات MEB92-36. عندما تكون البنية الحالية غير متاحة أو غير كافية، يمكن نقل عُقد MANET المحمولة إلى منطقة الحادث واستخدامها لإنشاء شبكة مؤقتة عريضة النطاق.
يمكن توزيع العُقد المشاركة بين الفرق الميدانية ومواقع الترحيل ومواقع القيادة. وبما أن الشبكة تدعم الصوت والبيانات والفيديو وتحديد الموقع، يمكن لخدمات متعددة مشاركة البنية نفسها.
تصلح الشبكات متعددة القفزات أيضًا لعمليات الاستجابة للكوارث والإنقاذ التي يتوزع فيها الأفراد ضمن بيئة متغيرة.
تشمل الأمثلة المباني السكنية الشاهقة ومواقف السيارات تحت الأرض والمجمعات التجارية الكبيرة ومنشآت المترو. وفي هذه البيئات يمكن تنظيم محطات MANET وأجهزة الترحيل وأنظمة القيادة ضمن شبكة صوت وفيديو لامركزية.
يصبح دور طبقة الترحيل مهمًا خصوصًا عندما تفصل المسافات أو الهياكل المادية بين الفرق ويحتاج النظام إلى عُقد وسيطة إضافية لربط مناطق التشغيل المختلفة.
يُعد نقل فيديو وبيانات UAV تطبيقًا آخر. ويمكن لمعدات الاتصال المتوافقة مع UAV المشاركة في MANET يضم عُقدًا أرضية ومعدات ترحيل.
في مثل هذه العمليات، تنقل الشبكة اللاسلكية الفيديو والبيانات التشغيلية بين المعدات الجوية والأرضية بينما تستمر العُقد الأخرى في المشاركة في التوجيه والترحيل.
غالبًا ما تتضمن مشاريع الطاقة الخارجية وعمليات المسح أفرادًا ومعدات موزعة عبر مناطق عمل مؤقتة. ويمكن لـ MEB92-36 توفير خيار شبكات محمول حيث لا تكون البنية الدائمة متاحة بسهولة.
يوفر استخدام تكوينات الظهر والحامل الثلاثي والترحيل مرونة في اختيار مواقع الاتصال وفق موقع العمل الفعلي بدلًا من مخطط بنية ثابت.
يُعد إنشاء الشبكات الخاصة لدوريات المدن والعمليات الروتينية للدوريات من التطبيقات المستهدفة أيضًا. يمكن لعُقد الاتصال المتنقلة تكوين شبكة لاسلكية مرنة أثناء العمل عبر منطقة موزعة.
تلائم البنية اللامركزية هذه العمليات لأن الأجهزة المشاركة لا تحتاج إلى البقاء متصلة عبر عقدة مركزية ثابتة واحدة طوال العملية.
يُدرج النقل على متن السفن والإنقاذ البحري ضمن أمثلة الاستخدام. ويمكن توزيع معدات MANET المتوافقة على السفن والطائرات دون طيار والمروحيات وغيرها من العُقد لإنشاء شبكة اتصال متعددة القفزات.
تعتمد البنية الدقيقة على بيئة التشغيل البحرية والتغطية المطلوبة والمعدات المشاركة، لكن الدور الأساسي لـ MEB92-36 يبقى نفسه: توفير عقدة محمولة عريضة النطاق يمكنها المشاركة في التوجيه والترحيل.

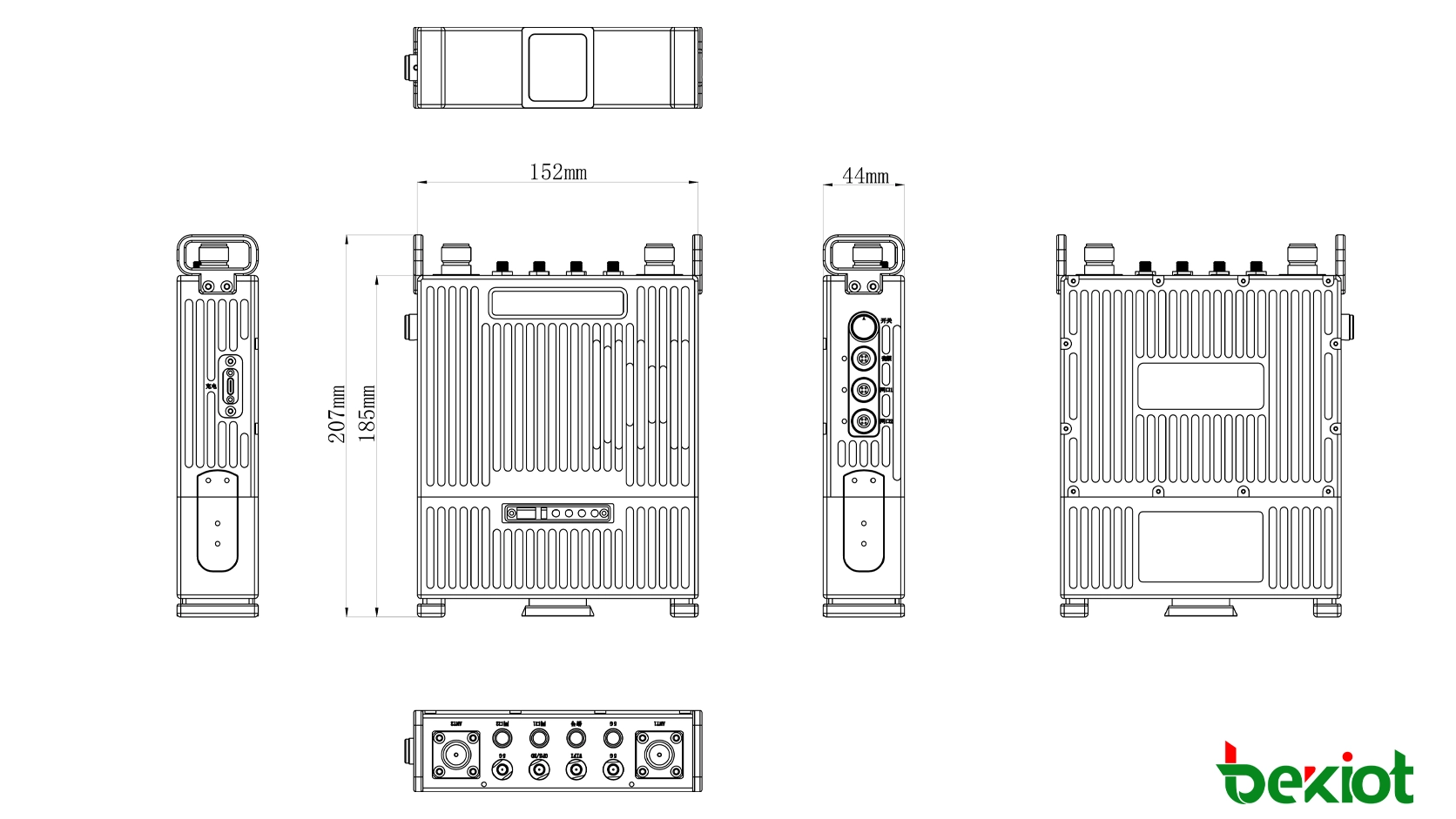

تبلغ أبعاد MEB92 تقريبًا 207 × 152 × 44 mm من دون الهوائيات، ويبلغ وزنها تقريبًا 1.7 kg من دون الهوائيات أيضًا.
يسمح الهيكل المدمج وتصميم البطارية القابلة للإزالة بحمل الجهاز كعقدة اتصال على الظهر، مع دعم التثبيت على حامل ثلاثي والعمل كمرحل ومحطة أرضية مؤقتة.
يتم شرح معلمات الراديو والواجهات الأخرى، بما في ذلك تردد التشغيل وقدرة الإرسال وعرض القناة وقدرة النقل وتوصيلات الهوائي وواجهات Ethernet، في الأقسام المقابلة أعلاه حتى تبقى كل مواصفة مرتبطة بوظيفتها وسياق نشرها الفعلي.
لا. تسرد المواصفة الفنية المتاحة حوالي ست ساعات على أنها زمن استعداد. ولا ينبغي عرضها كست ساعات مضمونة من التشغيل المستمر بالحمل الكامل.
لا توجد مسافة اتصال ثابتة في المعلمات الفنية المتاحة. تعتمد التغطية الفعلية على عوامل مثل تردد التشغيل وتهيئة الهوائي والتضاريس ومواقع العُقد وبنية الترحيل المستخدمة في المشروع.
لا يوجد تصنيف حماية IP في مواصفة المنتج المتاحة. لذلك لا ينبغي ذكر أي تصنيف IP ما لم تتوفر وثائق إضافية موثقة من الشركة المصنعة.
| الطراز | MEB92 |
|---|---|
| طراز الجهاز | MEB92-36 |
| نوع المنتج | محطة SDR MANET قاعدية محمولة على الظهر / مرحل محمول على الظهر |
| بنية الراديو | راديو معرّف برمجيًا (SDR) |
| التردد القياسي | 1350–1450 MHz |
| التردد المخصص | 350 MHz–6 GHz، قابل للتخصيص |
| القفز الترددي | اختياري |
| قدرة الإرسال | 2 W × 2 |
| عرض نطاق القناة | 1.25 / 2.5 / 5 / 10 / 20 MHz، قابل للضبط |
| التضمين | BPSK / QPSK / 16QAM / 64QAM / 256QAM، تكيفي |
| قدرة الإرسال البياني | 50 Mbps @ 20 MHz |
| حساسية المستقبل | -103 dBm @ 5 MHz |
| سعة الشبكة | حتى 64 عقدة في شبكة تعمل على التردد نفسه |
| طوبولوجيا الشبكة | نجمي / خطي / Mesh / هجين ديناميكي |
| واجهات هوائي MESH | 2 × موصل أنثى من النوع N (N-K) |
| واجهة هوائي GPS | 1 × SMA |
| واجهات هوائي 5G | 2 × SMA |
| واجهة هوائي Wi-Fi | 1 × SMA |
| منفذ الطاقة | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| واجهة الشحن | 1 × منفذ شحن |
| التحكم | 1 × التحكم في مستوى الصوت / الطاقة |
| الصوت | 1 × واجهة صوت |
| SIM | 1 × فتحة بطاقة SIM |
| مؤشرات الحالة | MESH × 1 / Ethernet × 2 / 5G × 1 |
| درجة حرارة التشغيل | -40°C إلى +55°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| رطوبة التشغيل | 5%–95%، بدون تكاثف |
| الوزن | حوالي 1.7 kg، باستثناء الهوائيات |
| الأبعاد | 207 × 152 × 44 mm، باستثناء الهوائيات |
| سعة البطارية | 12.6 V / 7 Ah |
| درجة حرارة تشغيل البطارية | -10°C إلى +55°C |
| زمن الاستعداد المحدد | حوالي 6 ساعات |
| متوسط استهلاك الطاقة | 15 W |
| ذروة استهلاك الطاقة | 22 W |
