قاطع تيار متناوب (AC contactor) هو جهاز تبديل يتم التحكم فيه كهربائياً يستخدم لتوصيل وفصل الطاقة عن الأحمال مثل المحركات والمضخات والضواغط والسخانات ومجموعات الإضاءة والمعدات الصناعية. في لوحات التحكم العملية، يفصل قاطع التيار بين دائرة الطاقة ودائرة التحكم. تحمل جهات الاتصال الرئيسية تيار الحمل، بينما تسمح ملفات وملامسات التلامس المساعدة لأزرار الضغط ومرحلات PLC ومخرجات PLC وأجهزة الحماية ببدء وإيقاف الحمل بأمان ويمكن التنبؤ به.

يوضح مخطط توصيل قاطع التيار المتناوب كيفية توصيل هذه العناصر. يحدد المخطط النموذجي أطراف الخط الواردة، وأطراف الحمل الصادرة، وأطراف الملف، ومرحل الحمل الزائد، وأجهزة البدء والإيقاف، وجهات الاتصال المساعدة الاختيارية المستخدمة في القفل المتداخل أو التحكم في القفل الذاتي. فهم هذا الهيكل مهم للتركيب والصيانة وتتبع الأعطال وتصميم اللوحات الآمنة.

في الوقت نفسه، لا يعد توصيل قاطع التيار مجرد مسألة توصيل الأسلاك بأطراف موسومة. يعتمد التوصيل الصحيح أيضًا على جهد الملف، ونوع الحمل، ومصدر جهد التحكم، وحماية الدائرة القصيرة، وحماية الحمل الزائد، والمخطط التفصيلي للشركة المصنعة. لهذا السبب، يجب أن يتبع أي تركيب عملي دائمًا ورقة بيانات الجهاز ورسم المشروع بالإضافة إلى مبادئ التوصيل العامة.

الرسوم البيانية العامة مفيدة لفهم منطق دائرة قاطع التيار، ولكن يجب أن يتبع التركيب النهائي التخطيط الدقيق للطرف، وتصنيف الملف، ومتطلبات الحماية للجهاز المحدد المستخدم.

يجمع تركيب قاطع التيار المتناوب الأساسي بين مسار طاقة للحمل ومسار تحكم أقل طاقة للملف ومنطق التشغيل.

ما يظهره مخطط توصيل قاطع التيار المتناوب

أطراف الطاقة وأطراف الحمل

يظهر الجزء الأول من مخطط التوصيل مسار الطاقة الرئيسي. في العديد من قواطع التيار من نمط IEC، يتم تمييز مصدر الدخل على جانب الخط بتسميات طرفية مثل 1L1، 3L2، و5L3، بينما يتم تمييز جانب الخرج بـ 2T1، 4T2، و6T3. عندما يتم تنشيط ملف قاطع التيار، تغلق جهات الاتصال الرئيسية وتصل جانب الخط بجانب الحمل. عندما يتم إلغاء تنشيط الملف، تفتح جهات الاتصال الرئيسية تلك وتفصل الحمل.

في التحكم بمحرك ثلاثي الطور، تغذي هذه الأقطاب الكهربائية عادةً مرحل الحمل الزائد ثم المحرك. في التطبيقات أحادية الطور أو الأصغر، قد يستخدم قاطع التيار عددًا أقل من الأقطاب، لكن المنطق يظل كما هو: تدخل طاقة الخط من جانب المصدر وتخرج من جانب الحمل فقط عندما يكون قاطع التيار في وضع الإغلاق.

هذا هو السبب في أنه يجب دائمًا قراءة دائرة الطاقة بشكل منفصل عن دائرة التحكم. يخبرك مسار التيار العالي بكيفية تبديل الحمل، بينما يخبرك مسار التحكم بما يجعل قاطع التيار يفتح أو يغلق.

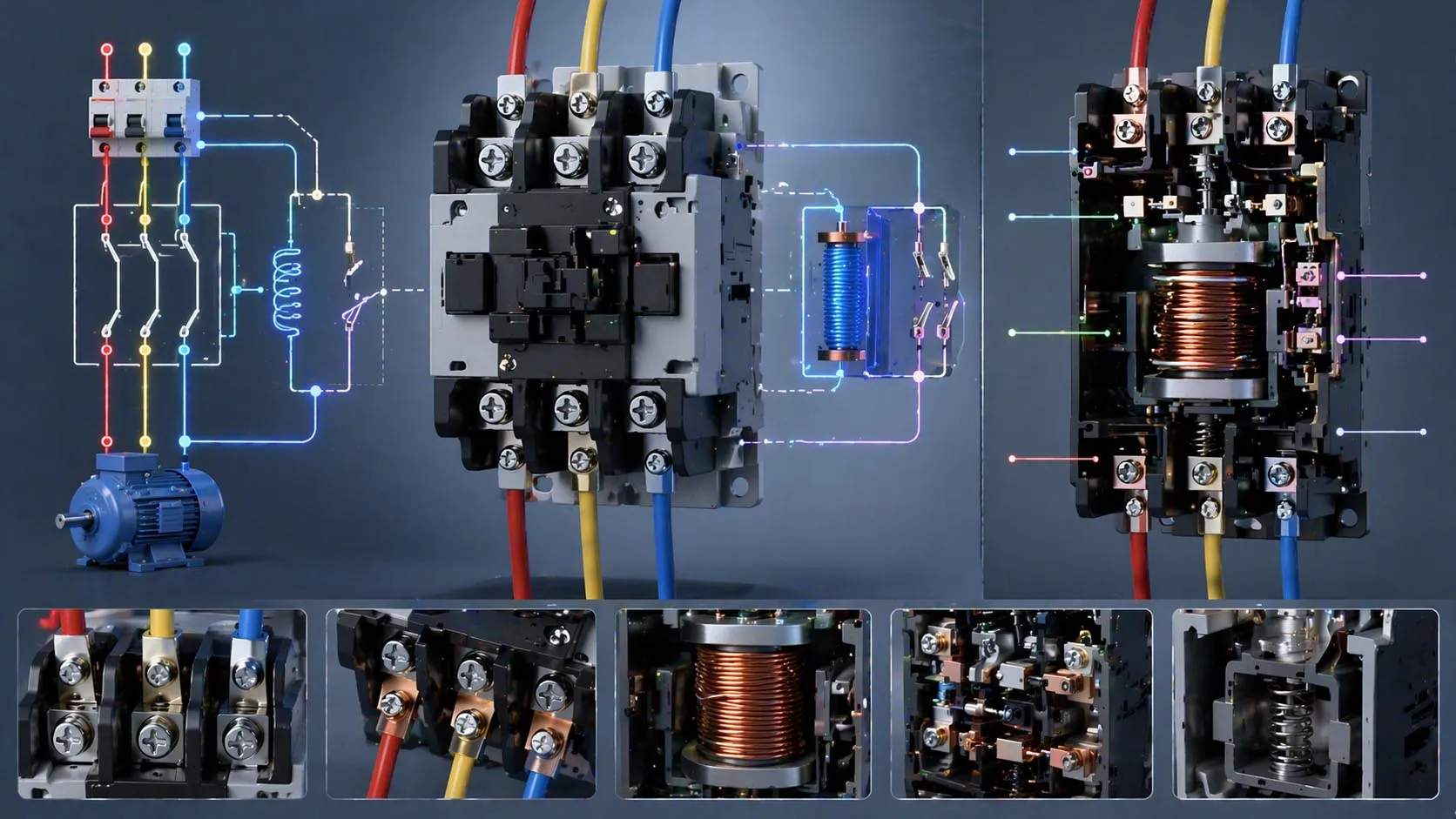

أطراف الملف والملامسات المساعدة

يظهر الجزء الثاني من المخطط دائرة التحكم. في العديد من قواطع التيار، يتم تمييز أطراف الملف بـ A1 و A2. يؤدي تطبيق جهد التحكم الصحيح عبر هذين الطرفين إلى تنشيط الملف وتغيير حالة قاطع التيار. في بعض موديلات ملفات التيار المستمر، قد يتم تمييز القطبية أيضًا، ولكن بالنسبة لملفات التيار المتردد، فإن الشاغل الرئيسي هو مطابقة الملف مع جهد التحكم المقنن الصحيح.

توفر العديد من قواطع التيار أيضًا ملامسات مساعدة. مثال شائع هو ملامس مساعد مفتوح عادةً (NO) موسوم بـ 13/14 وملامس مساعد مغلق عادةً (NC) موسوم بـ 21/22. لا تحمل هذه الملامسات تيار المحرك أو السخان الرئيسي. بدلاً من ذلك، يتم استخدامها في دائرة التحكم للتغذية الراجعة، أو القفل المتداخل، أو الإشارة، أو منطق القفل الذاتي.

في دائرة بدء/إيقاف نموذجية ثلاثية الأسلاك، يتم توصيل الملامس المساعد المفتوح عادةً على التوازي مع زر الضغط لبدء التشغيل لإنشاء مسار قفل ذاتي أو استمرار. بمجرد تنشيط الملف وإغلاق الملامس المساعد، يظل قاطع التيار نشطًا بعد تحرير زر البدء، حتى يقوم زر الإيقاف أو ملامس الحماية بفتح الدائرة.

تبدأ معظم مخططات التوصيل بتحديد الطرف حتى يتمكن القائم بالتركيب من التمييز بين وظائف الملف والطاقة والملامس المساعد بشكل صحيح.

مبدأ العمل الأساسي لدائرة قاطع التيار المتناوب

كيف يعمل الملف على تشغيل جهات الاتصال الرئيسية

مبدأ تشغيل قاطع التيار المتناوب واضح ومباشر. عندما ترسل دائرة التحكم الجهد الصحيح إلى A1 و A2، يقوم الملف الكهرومغناطيسي بسحب مجموعة التلامس المتحركة. هذا يغلق جهات الاتصال الرئيسية، واعتمادًا على التصميم، يغير حالة الملامسات المساعدة في نفس الوقت. عند إزالة طاقة الملف، تعيد قوة الزنبرك قاطع التيار إلى حالته الطبيعية.

يسمح هذا الترتيب لإشارة تحكم منخفضة الطاقة بتبديل حمل أعلى طاقة بكثير. كما يجعل من الممكن التحكم في المحركات والمعدات الأخرى من محطات أزرار الضغط، والثرموستات، ومخرجات PLC، ومرحلات التوقيت، ومرحلات السلامة، ومفاتيح التعويم، وأجهزة التحكم عن بُعد دون إرسال تيار الحمل الكامل عبر مكونات التحكم هذه.

نظرًا لأن الملف هو عنصر التشغيل، يجب توصيل دائرة التحكم بنفس العناية التي تُعطى لدائرة الطاقة. إذا كان جهد الملف خاطئًا، فقد يرفرف قاطع التيار، أو يسخن، أو يفشل في الإغلاق، أو يتلف.

كيف يتم بناء دائرة البدء/الإيقاف القياسية

تستخدم طريقة توصيل قاطع التيار الشائعة زر إيقاف مغلق عادةً (NC)، وزر بدء مفتوح عادةً (NO)، وملامس مساعد لمرحل الحمل الزائد مغلق عادةً (NC)، وملامس مساعد مفتوح عادةً (NO) للقفل الذاتي. في المنطق الأساسي، يتدفق جهد التحكم عبر ملامس الإيقاف وملامس الحمل الزائد، ثم عبر زر البدء إلى A1. يعود A2 إلى الجانب الآخر من مصدر التحكم.

عند الضغط على زر البدء، يتم تنشيط الملف. في نفس الوقت، يغلق ملامس القفل الذاتي المساعد ويخلق مسارًا موازيًا حول زر البدء. وهذا يعني أن قاطع التيار يظل نشطًا بعد تحرير الزر. الضغط على زر الإيقاف، أو تعثر مرحل الحمل الزائد، يفتح مسار التحكم ويحرر قاطع التيار.

تستخدم طريقة التحكم هذه على نطاق واسع لأنها بسيطة وموثوقة وسهلة الاستكشاف. كما أنها تفصل بين تحكم المشغل، وحماية الحمل الزائد، وتبديل الحمل إلى أجزاء محددة بوضوح من الدائرة.

قاطع التيار لا يحمي المحرك بمفرده. في معظم دوائر المحركات، يجب إضافة حماية الدائرة القصيرة وحماية الحمل الزائد بشكل منفصل وتنسيقها مع تصنيف قاطع التيار.

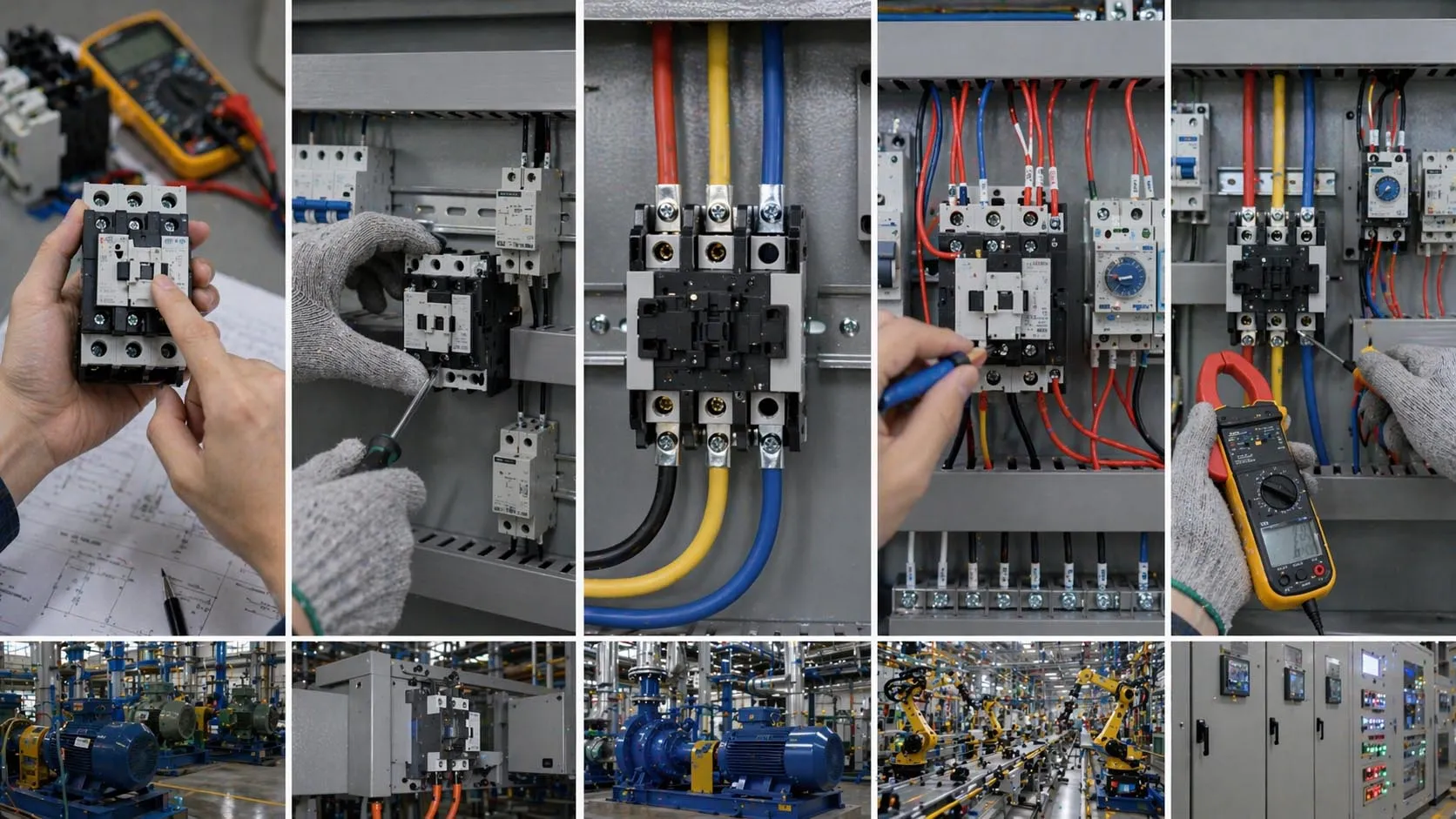

خطوات توصيل قاطع التيار المتناوب النموذجية

الخطوة 1: تأكيد تصنيف الجهاز وجهد الملف

قبل البدء في التوصيل، يجب على القائم بالتركيب تأكيد نوع قاطع التيار، وجهد الملف، وترتيب الأقطاب، وتصنيف التيار، وفئة الاستخدام، وأي وحدات ملحقة مثل كتل المساعدات أو الأقفال الميكانيكية. جهد الملف مهم بشكل خاص لأن دوائر التحكم قد تستخدم 24 فولت تيار متردد، أو 24 فولت تيار مستمر، أو 110 فولت تيار متردد، أو 120 فولت تيار متردد، أو 220-240 فولت تيار متردد، أو قيم أخرى اعتمادًا على تصميم اللوحة.

هذه هي أيضًا المرحلة التي يتحقق فيها القائم بالتركيب مما إذا كان مرحل الحمل الزائد سيثبت مباشرة على قاطع التيار وما إذا كانت مكونات التحكم الإضافية مثل محول التحكم، أو خرج مرحل PLC، أو مفتاح الاختيار، أو المؤقت، أو ملامس القفل المتداخل مضمنة في التصميم.

الخطوة 2: تثبيت قاطع التيار والأجهزة ذات الصلة

يجب تثبيت قاطع التيار وفقًا لتعليمات الشركة المصنعة، عادةً على سكة DIN أو لوحة خلفية. في نفس الوقت، يجب ترتيب مرحل الحمل الزائد، وكتل الأطراف، وأزرار الضغط، وأجهزة الحماية، وقنوات الأسلاك بحيث تظل أسلاك الخط وأسلاك الحمل وأسلاك التحكم واضحة وقابلة للخدمة.

التصميم الجيد للوحة هو جزء من ممارسة التوصيل الجيدة. الفصل المادي الواضح بين موصلات الطاقة وموصلات التحكم يحسن الصيانة، ويقلل من أخطاء التوصيل، ويسهل استكشاف الأخطاء وإصلاحها في المستقبل. كما يدعم إدارة حرارية أفضل وتوجيه أنظف للكابلات داخل الغلاف.

الخطوة 3: توصيل دائرة الطاقة الرئيسية

بعد العزل الآمن والتحقق، يتم توصيل موصلات الإمداد الرئيسية بأطراف الخط الواردة لقاطع التيار، ويتم توصيل الموصلات الصادرة من قاطع التيار أو مرحل الحمل الزائد إلى الحمل. في العديد من ترتيبات بداية المحرك، يدخل الخط إلى قاطع التيار أولاً، ويغذي جانب الحمل من قاطع التيار مرحل الحمل الزائد، ثم يغذي مرحل الحمل الزائد أطراف المحرك.

في هذه المرحلة، يجب أن يتبع حجم الموصل، وعزم ربط الطرف، وتنسيق الحماية، وتسلسل الطور جميعًا وثائق المعدات والقوانين الكهربائية المحلية. الهدف ليس فقط إكمال المسار، ولكن إكماله بطريقة تتوافق مع التطبيق المقنن لمجموعة بداية التشغيل.

الخطوة 4: توصيل دائرة التحكم

بعد ذلك، يتم توصيل دائرة التحكم. يبدأ مثال بسيط من مصدر التحكم، ويمر عبر زر الإيقاف المغلق عادةً، ثم عبر ملامس مرحل الحمل الزائد المساعد المغلق عادةً، ثم عبر زر البدء المفتوح عادةً، وأخيرًا إلى طرف الملف A1. يعود طرف A2 إلى الجانب الآخر من مصدر التحكم.

إذا تم استخدام طريقة التحكم ثلاثية الأسلاك، يتم توصيل الملامس المساعد المفتوح عادةً لقاطع التيار على التوازي مع زر البدء لتشكيل دائرة القفل الذاتي. إذا كانت مصابيح الإشارة، أو ملامسات القفل المتداخل، أو ملامسات المؤقت، أو أذونات PLC جزءًا من التصميم، يتم إدخالها وفقًا لتسلسل التحكم المطلوب الموضح على المخطط.

هذه هي النقطة التي يكون فيها انضباط التوصيل في أعلى مستوياته. يمكن لملامس مساعد واحد في غير مكانه أو عودة جهد تحكم خاطئة واحدة أن تجعل الدائرة تفشل في البدء، أو في الاستمرار، أو في التوقف بشكل صحيح.

الخطوة 5: الفحص والاختبار والتشغيل

قبل التنشيط، يجب التحقق من جميع التوصيلات وفقًا للرسم، ويجب ربط جميع الأطراف بعزم الربط المحدد. يجب على القائم بالتركيب التحقق من تحديد السلك، وحالة العزل، والتأريض، واستمرارية الطور، وإعدادات الحمل الزائد، والحرية الميكانيكية لتجميع قاطع التيار والحمل الزائد.

يجب أن يبدأ التشغيل بفحوصات دائرة التحكم واختبار بدون حمل أو بحمل متحكم فيه عند الاقتضاء. يؤكد القائم بالتركيب أن وظيفة الإيقاف تحرر قاطع التيار، ووظيفة البدء تقفل بشكل صحيح إذا تم استخدام دائرة قفل ذاتي، ويفتح مسار تعثر الحمل الزائد دائرة التحكم كما هو مقصود. يجب أن يتحقق الاختبار النهائي أيضًا من الرفرفة، والضوضاء غير الطبيعية، والسخونة الزائدة، أو الدوران غير الصحيح في تطبيقات المحركات.

يعتمد نجاح التركيب على أكثر من مجرد توصيل الطرف؛ فهو يتطلب أيضًا فحوصات التصنيف، وانضباط التخطيط، والفحص، والتشغيل الخاضع للرقابة.

طرق التوصيل الشائعة

توصيل بداية تشغيل محرك مباشر على الخط (DOL)

أحد أكثر تطبيقات قاطع التيار شيوعًا هو بداية تشغيل محرك مباشر على الخط (DOL). في هذه الطريقة، يقوم قاطع التيار بتبديل جهد الخط الكامل إلى المحرك عند تنشيط الملف. يتم إقران مرحل الحمل الزائد مع قاطع التيار لحماية المحرك من ظروف التيار الزائد المستمر، بينما يتم توفير حماية دائرة قصر منفصلة في المنبع بواسطة الجهاز المناسب.

يستخدم هذا الترتيب على نطاق واسع لأنه بسيط وفعال للعديد من المضخات والمراوح والناقلات والضواغط والمحركات الصناعية العامة. عادةً ما يكون مخطط التوصيل سهل القراءة لأنه يمكن فصل دائرة الطاقة ودائرة التحكم بوضوح.

توصيل قاطع تيار عكسي (Reversing)

طريقة شائعة أخرى هي التحكم العكسي، والتي تستخدم قاطعي تيار وترتيب قفل ميكانيكي وكهربائي لعكس دوران المحرك عن طريق تبديل طورين من المحرك. في هذا التصميم، تكون المخططات أكثر تعقيدًا لأنه لا يجب أبدًا إغلاق كلا القاطعين في نفس الوقت. لذلك يتم إضافة ملامسات قفل متداخل مساعدة في دائرة التحكم لمنع التنشيط المتزامن.

الدوائر العكسية فعالة، ولكن لا ينبغي أبدًا ارتجالها بدون تصميم القفل المتداخل الصحيح وتوجيهات الشركة المصنعة. يتطلب هذا النوع من توصيل قاطع التيار مزيدًا من الاهتمام أكثر من بداية التشغيل الأساسية غير العاكسة.

التحكم في قاطع التيار من PLC أو المرحلات

في اللوحات الحديثة، غالبًا ما يتم التحكم في قواطع التيار عن طريق مخرجات PLC، أو مرحلات التحكم، أو مرحلات التوقيت، أو إشارات أتمتة المباني بدلاً من أزرار الضغط اليدوية فقط. يظل المبدأ كما هو: يوفر جهاز التحكم الخارجي طاقة الملف أو يزيلها، بينما تظل الأذونات وملامسات الحماية في سلسلة مع دائرة الملف.

هذا يجعل من السهل دمج قواطع التيار في الأنظمة الآلية، ولكنه يعني أيضًا أن المخطط يجب أن يظهر بوضوح كل من التوصيل الميداني ومنطق التحكم حتى يتمكن موظفو الصيانة من تحديد ما إذا كان العطل في دائرة الطاقة، أو أجهزة التحكم، أو تسلسل الأتمتة.

نصائح التركيب وفحوصات الصيانة

الحفاظ على تنظيم أسلاك الطاقة والتحكم

تركيبات قاطع التيار الجيدة أسهل في الصيانة لأنها موصولة بوضوح. يجب توجيه موصلات الخط وموصلات المحرك وأسلاك التحكم الصغيرة بشكل نظيف وتسميتها باستمرار. يجب أن تكون الملامسات المساعدة وملامسات الحمل الزائد ووصلات الملف قابلة للتحديد دون تخمين. هذا يقلل من وقت استكشاف الأخطاء وإصلاحها ويقلل من فرصة حدوث أخطاء في التوصيل في المستقبل أثناء أعمال الخدمة.

حيثما أمكن، اتبع معيار لوحة ثابت لترقيم الأطراف، والموصلات الطرفية، ولون الموصل، ووضع العلامات على المكونات. غالبًا ما تمنع الوثائق الجيدة وقت التوقف أكثر من أي ترقية فردية للأجهزة.

التحقق من إعدادات مرحل الحمل الزائد

إذا تم استخدام مرحل الحمل الزائد، فيجب ضبطه وفقًا لتيار الحمل الكامل للمحرك وتصميم الحماية، وليس عن طريق التخمين. عادةً ما يتم وضع الملامس المساعد المغلق عادةً لمرحل الحمل الزائد في دائرة الملف بحيث يؤدي تعثر الحمل الزائد إلى إزالة طاقة الملف وفتح قاطع التيار. إذا كان هذا الإعداد خاطئًا، فقد يتعطل المحرك بشكل مزعج، أو الأسوأ من ذلك، قد لا يكون محميًا بشكل كافٍ.

> بعد التشغيل، من الممارسات الجيدة أيضًا التحقق من أن مسار تعثر الحمل الزائد يتصرف كما هو مقصود وأن إجراءات إعادة الضبط واضحة لفريق الصيانة.

فحص الحرارة والرفرفة وتآكل الملامسات

أثناء الصيانة، يجب على الفنيين البحث عن الأطراف السائبة، وتغير اللون، وارتفاع درجة الحرارة، وضوضاء الملف غير الطبيعية، وتآكل الملامسات، والتلوث. غالبًا ما تشير قواطع التيار المرفرفة إلى انخفاض جهد التحكم، أو ضعف مصدر الملف، أو توصيلات تحكم فضفاضة، أو اختيار غير صحيح للملف. قد يشير تلف الحرارة بالقرب من الأطراف إلى عزم ربط فضفاض، أو موصلات محملة بشكل زائد، أو سوء تقدير حجم الجهاز.

نظرًا لأن قواطع التيار هي أجهزة كهروميكانيكية، فإن الفحص المنتظم مهم. يمكن منع العديد من الأعطال إذا تم تحديد الكتل المساعدة البالية، أو الملفات التالفة، أو التوصيلات الرديئة قبل أن تتسبب في توقف صارم في الإنتاج.

معظم مشاكل قاطع التيار لا تسببها المخطط نفسه، ولكن بسبب عدم تطابق جهد الملف، أو التوصيلات السائبة، أو إعدادات الحماية غير الصحيحة، أو تفاصيل دائرة التحكم التي تم التغاضي عنها أثناء التركيب.

تطبيقات توصيل قاطع التيار المتناوب

لوحات التحكم في المحركات

تستخدم قواطع التيار المتناوب على نطاق واسع في لوحات بداية تشغيل المحركات للمضخات والمراوح والمنافيخ والناقلات والضواغط والأدوات الآلية. في هذه التطبيقات، يوفر مخطط التوصيل خريطة عملية لمنطق البدء وحماية الحمل الزائد والأقفال المتداخلة للتحكم والوصول للصيانة.

أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة المباني

في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، تُستخدم قواطع التيار للضواغط ومراوح المكثف ومراوح مناولة الهواء والسخانات الكهربائية والمعدات المجمعة. غالبًا ما تتضمن المخططات منظمات الحرارة ومفاتيح الضغط ومرحلات التأخير وقواطع السلامة في دائرة التحكم.

الأتمتة الصناعية ومعدات العمليات

في الأتمتة الصناعية، تظل قواطع التيار شائعة أينما كان تبديل الحمل المنفصل القوي مطلوبًا. يتم استخدامها في لوحات التحكم، وأقسام توزيع المرافق، وفروع طاقة الآلات، وأنظمة التدفئة، وأنظمة معالجة المياه، ومعدات العمليات حيث يجب أن تقوم إشارة التحكم بتبديل حمل تيار متردد أكبر بأمان.

تبديل الإضاءة والطاقة

تُستخدم قواطع التيار أيضًا على نطاق واسع لتبديل مجموعات الإضاءة، ومجموعات التدفئة الكهربائية، ومجموعات المكثفات، وأحمال التيار المتردد المتكررة الأخرى. في هذه التطبيقات، يساعد مخطط التوصيل في تنسيق منطق التبديل وجهد التحكم والتوقيت وتغذية الحالة المساعدة الراجعة.

الأسئلة الشائعة

ما الفرق بين قاطع التيار المتناوب والمرحل؟

تم تصميم قاطع التيار بشكل عام لتبديل الأحمال ذات الطاقة الأعلى مثل المحركات والسخانات والدوائر الكهربائية الكبيرة، بينما يُستخدم المرحل غالبًا لوظائف التحكم منخفضة الطاقة. تدعم قواطع التيار أيضًا بشكل شائع مرحلات الحمل الزائد القابلة للإضافة والكتل المساعدة في تجميعات التحكم في المحركات.

ماذا يعني A1 و A2 على قاطع التيار؟

A1 و A2 هما طرفا الملف. يؤدي تطبيق جهد التحكم المقنن الصحيح عبر هذين الطرفين إلى تنشيط قاطع التيار وتغيير حالة ملامساته الرئيسية والمساعدة.

كيف يتم تمييز الأطراف الرئيسية عادةً؟

في العديد من أجهزة نمط IEC، يتم تمييز جانب الدخل بـ 1L1 و 3L2 و 5L3، بينما يتم تمييز جانب الخرج بـ 2T1 و 4T2 و 6T3. تحقق دائمًا من العلامات الدقيقة على المنتج الذي تقوم بتثبيته.

لماذا يتم توصيل مرحل الحمل الزائد مع قاطع التيار؟

يحمي مرحل الحمل الزائد المحرك من التيار الزائد المستمر. عادةً ما يتم توصيل ملامسه المساعد المغلق عادةً في دائرة ملف قاطع التيار بحيث يؤدي تعثر الحمل الزائد إلى إزالة طاقة الملف وإيقاف المحرك.

هل يمكنني توصيل قاطع التيار بدون مخطط الشركة المصنعة؟

لا. الرسوم البيانية العامة مفيدة لفهم الدائرة، ولكن يجب أن يتبع التركيب الفعلي دائمًا المخطط التفصيلي للشركة المصنعة، وتصنيفات الجهاز، ومتطلبات القانون الكهربائي المعمول بها.
