توفر الهواتف المقاومة للانفجار نقاط اتصال ثابتة في المناطق الخطرة، بينما ترافق أجهزة الراديو المحمولة وأجهزة الراديو المركَّبة على المركبات الفرق الميدانية. ويمكنها التواصل عبر منصة هاتفية متوافقة وبوابة RoIP وواجهة راديوية. ويربط التكامل الصوت والتحكم في الإرسال؛ ولا يحوّل الهاتف إلى جهاز راديو أو يمدد شهادة Ex الخاصة به إلى معدات أخرى.
ما الذي يختلف بين الاتصال الهاتفي والاتصال الراديوي؟
ينشئ هاتف SIP عادةً مكالمة مزدوجة كاملة عبر PBX أو خادم إدارة اتصالات، مع نقل الصوت عبر RTP. ويشترك مستخدمو الراديو عادةً في قناة أو مجموعة محادثة، ويضغطون PTT للإرسال ثم يحررونه للاستقبال. وتدعم بعض أنظمة الراديو أوضاعاً أخرى، لذا تحقق من الخدمة الفعلية بدلاً من اعتبار كل مكالمة DMR أو P25 أو TETRA متماثلة.
يجب أن يربط التكامل وجهة هاتفية بمورد راديوي وينسّق اتجاه التحدث. وفي واجهة جهاز الراديو المستخدم للتحكم، تطلب PTT الإرسال؛ وقد تشير COR أو COS أو إشارة أخرى لكشف الاستقبال إلى حركة واردة. وتعتمد هذه الإشارات وخصائصها الكهربائية على الراديو والبوابة.
اختر الوصول المباشر أو تحكم مشغّل مركز الاتصالات

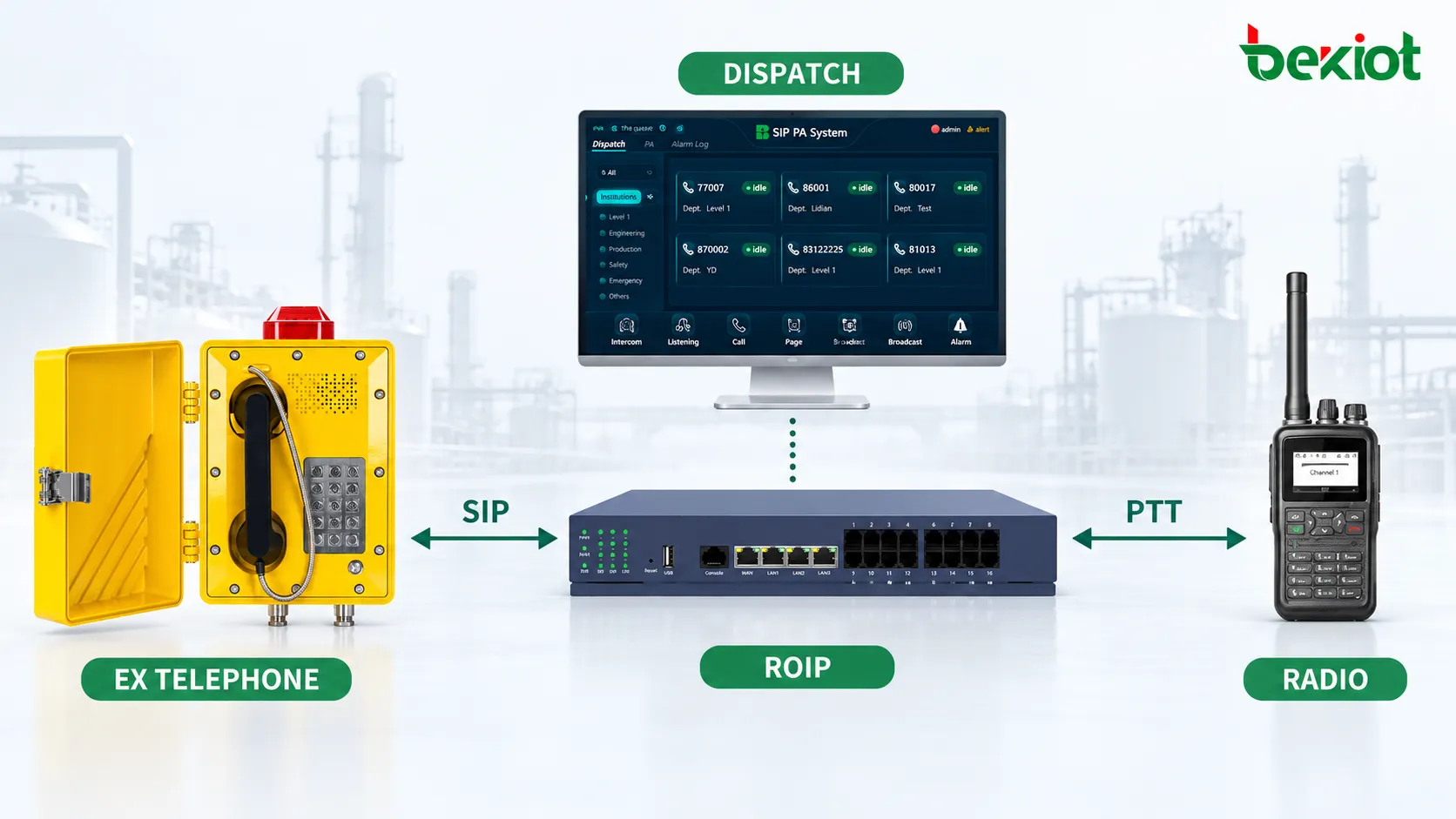

وجهة هاتفية مرتبطة بمورد راديوي
عند دعم توجيه SIP المطلوب، يمكن أن يمثل امتداد هاتفي قناة راديوية في البوابة. فقد يتصل هاتف غرفة الضواغط بمجموعة الصيانة باستخدام وجهة ثابتة. ويجب أن يوفر PBX أو البوابة أو طبقة التكامل التوجيه وسلوك PTT المطلوبين؛ فدعم SIP وحده لا يضمن أياً من الوظيفتين.
يربط مشغّل مركز الاتصالات النظامين عند الحاجة
يمكن للهاتف الميداني بدلاً من ذلك الاتصال بمشغّل مركز الاتصالات يختار مورد الراديو المناسب للصيانة أو الأمن أو الطوارئ. ويمكن أن يشمل جسر مؤقت المتصل عند اللزوم. ويمنح ذلك المشغّل التحكم فيما يدخل إلى قناة راديوية مشتركة، ويتجنب إشغال الموارد باستمرار بجسر دائم غير ضروري.
تسميات المواقع وأسماء القنوات وظائف للمنصة تتطلب الضبط. ويمكن لربط موثوق بين الامتداد والموقع تحديد متصل ثابت، لكن ينبغي فحصه مقابل سجل التركيب بدلاً من افتراضه استناداً إلى معرّف المتصل.
تتبّع مساري الصوت والتحكم
في ترتيب شائع يعتمد جهاز راديو للتحكم، يصل RTP الهاتفي إلى بوابة RoIP عبر شبكة IP والمنصة الهاتفية. وتوفر البوابة صوتاً متوافقاً وتحكماً عبر PTT لجهاز راديو؛ ويتولى ذلك الراديو الإرسال بالترددات الراديوية RF. ويعود الصوت الراديوي المستقبَل عبر البوابة إلى الهاتف، مع استخدام حالة الاستقبال حيث تكون مدعومة.
هذا تشغيل بيني للصوت والتحكم، وليس ترجمة تلقائية للواجهات الهوائية لـDMR أو P25 أو TETRA. وتحتاج هوية مجموعة المحادثة والرسائل والتشفير والإشارات الرقمية الأصلية إلى واجهات مدعومة بصورة منفصلة. ولا يحافظ جسر صوتي على جميع البيانات الوصفية للراديو ولا يضمن تشفيراً من طرف إلى طرف.
-
تحقق من الطراز الدقيق لجهاز الراديو المستخدم للتحكم، وواجهة الملحقات المعتمدة، وعمل القناة أو مجموعة المحادثة.
-
تحقق من توصيلات الصوت ومستواه وممانعته وعزله، بما في ذلك ما إذا كانت الواجهة بسلكين 2-wire أو أربعة أسلاك 4-wire.
-
افحص قطبية PTT وحدودها الكهربائية وسلوك كشف الاستقبال والاستجابة لانفصال أسلاك التحكم.
كيّف الكلام المزدوج الكامل مع تشغيل PTT
حدّد من يجوز له تفعيل إرسال الراديو، وما يحدث أثناء الاستقبال، ومتى ينتهي الإرسال. ويمثل PTT لدى مشغّل مركز الاتصالات أحد الخيارات. أما مفاتيح الهاتف أو DTMF أو أوامر التكامل فهي بدائل فقط عندما تدعمها الوحدة الطرفية والنظام الكامل؛ وليست قدرات أصلية لكل هاتف مقاوم للانفجار.
يمكن لكشف النشاط الصوتي تفعيل PTT تلقائياً، لكن المضخات والتهوية والإنذارات قد تحفّزه. اختبر العتبات في ضوضاء ممثلة. كما يتطلب بيان الانشغال ومنع الإرسال دعماً لحالة الاستقبال ومنطق التحكم؛ ولا يمنعان تلقائياً كل تصادمات RF.
اضبط مهلة تمهيد PTT أو التخزين المؤقت بحيث تصل الكلمة الأولى إلى الراديو بعد جاهزية مسار الإرسال. واضبط تأخير التحرير للحفاظ على المقطع الأخير دون إشغال القناة دون داعٍ. تحقق باستخدام المعدات الفعلية من سرعة تبادل الأدوار في الحديث والتعافي من طلب إرسال عالق.

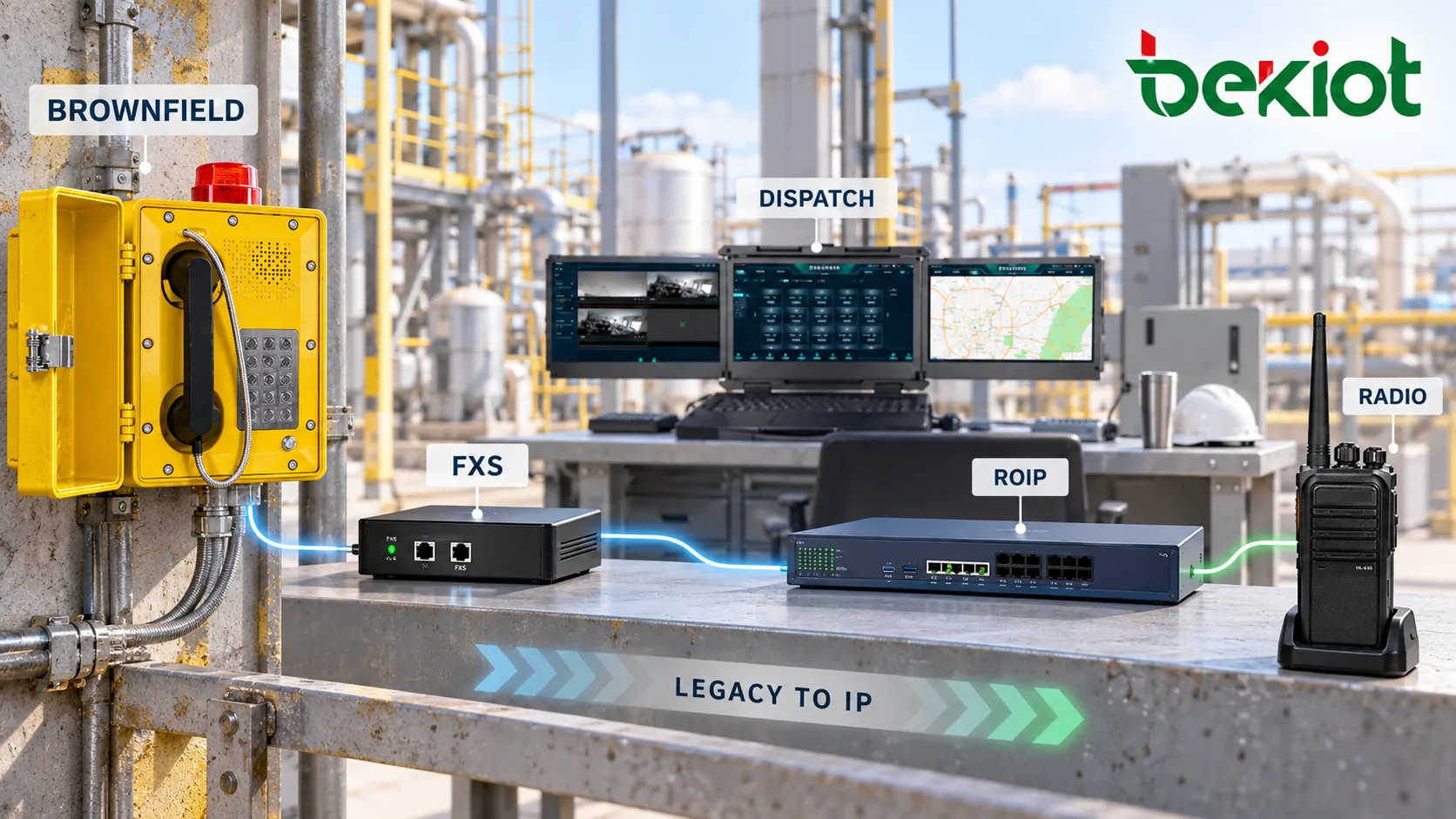

ادمج الهواتف التناظرية دون تجاوز متطلبات Ex
قد يتصل هاتف تناظري قائم عبر بوابة صوت FXS متوافقة بمنصة SIP أو إدارة الاتصالات، بينما ترتبط بوابة RoIP بالراديو القائم. افحص جهد الحلقة والرنين وطول الخط وأي حماية أو عزل مطلوبين. ولا يثبت توافق FXS الملاءمة للمناطق الخطرة.
ضع البوابات والخوادم وأجهزة راديو التحكم العادية خارج المناطق المصنَّفة، ما لم يسمح اعتمادها وتركيبها الخاصان بخلاف ذلك. وأبقِ الهاتف ومصدر الطاقة ومداخل الكابلات والملحقات والتوصيلات ضمن التصميم المعتمَد. وتحتاج دوائر السلامة الجوهرية إلى الأجهزة المرتبطة المطلوبة والتحقق من النظام؛ فمنفذ FXS العادي ليس حاجز سلامة جوهرية. راجع لوحة بيانات الهاتف ونطاق الشهادة قبل تغيير التوصيلات الميدانية.
اضبط جودة الصوت ونقاط الإخفاق المشتركة
قيّم توافق الترميزات الصوتية والتحويل بينها وتأخير الشبكة والتفاوت في التأخير وفقدان الحزم عبر المسار الكامل. ويوفر G.711 عادةً توافقاً واسعاً مع تأخير ترميز منخفض نسبياً، بينما قد توفر الترميزات المضغوطة عرض النطاق مقابل معالجة إضافية. اختر مساراً مدعوماً وتحقق من QoS تحت الازدحام؛ فلا تستطيع QoS إصلاح وصلة غير متاحة. وعاير مستويات الإرسال والاستقبال كلّاً على حدة لتجنب ضعف الكلام وقص الإشارة وتشوهها.
حدّد حالات إخفاق الطاقة وPBX وخادم إدارة الاتصالات ووصلة IP والبوابة وراديو التحكم. واختر الطاقة الاحتياطية أو المسارات المتكررة أو المعدات البديلة وفق استمرارية الخدمة المطلوبة، وحافظ على بديل محلي قابل للاستخدام. وتمثل أولوية الطوارئ وصلاحيات القنوات والتحويل عند التعطل خيارات في تصميم النظام يجب دعمها واختبارها.
تحقق من أن التسجيل يلتقط الصوت الهاتفي والراديوي معاً، مع طوابع زمنية متزامنة للأحداث عند اللزوم. وطبّق قواعد الوصول والاحتفاظ. فقد تكشف قناة راديوية مشتركة صوت الهاتف لمستمعين آخرين، وقد يمرر الجسر حركة راديوية غير مرتبطة إلى المكالمة.

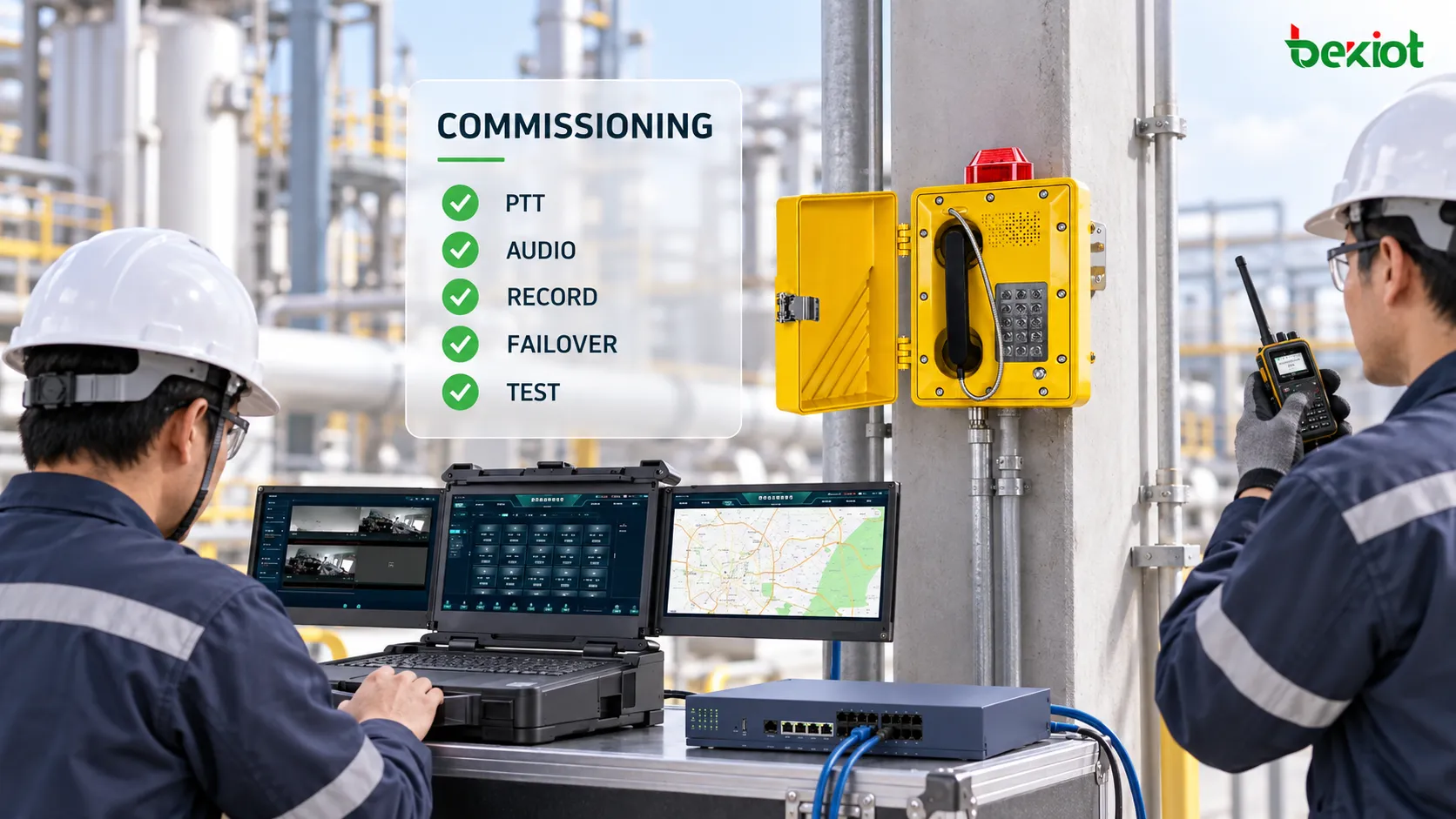

اختبر الاتجاهين أثناء التشغيل الأولي في ظروف الموقع
-
اتصل بالمورد الراديوي المقصود وتحقق من صحة التوجيه والتصريح وعمل PTT ووضوح الكلام دون قص الكلمة الأولى.
-
أرسل في الاتجاه العكسي من راديو وتحقق من كشف الاستقبال والصوت العائد وسلوك الانشغال والتبديل السريع بين المتحدثين.
-
افحص اختيار المشغّل للموارد وموقع المتصل وتحرير الجسر المؤقت والتسجيلات من الاتجاهين.
-
اختبر حالات إخفاق الطاقة والشبكة والخادم والبوابة المحددة، إضافة إلى فقدان راديو التحكم؛ وتحقق من التعافي وإجراء البديل.
-
كرر فحوص وضوح الكلام مع ضوضاء وتغطية راديوية وحمل شبكة ممثلة، باستخدام معدات وإجراءات عمل معتمدة للمنطقة.
الأسئلة الشائعة
هل يمكن للهاتف التسجيل مباشرة لدى بوابة RoIP؟
فقط إذا كانت تلك البوابة تدعم ترتيب خادم التسجيل أو الاتصال النظير المطلوب. وتستخدم شبكات كثيرة PBX لإدارة الهواتف وتوجيه المكالمات إلى موارد البوابة. ولا تثبت واجهة SIP أن البوابة تحل محل PBX.
هل يمكن لبوابة واحدة الوصول إلى عدة مجموعات راديوية؟
قد يكون ذلك ممكناً ضمن قنواتها المدعومة وأجهزة الراديو المتصلة وتصميم التوجيه. ولا تختار واجهة صوت أساسية تلقائياً أي مجموعات محادثة رقمية مطلوبة.
هل يستطيع مستخدمو الراديو طلب أرقام هاتفية؟
يتطلب ذلك دعماً لإدخال الأرقام والإشارات والتوجيه الهاتفي المصرح به. وقد يكون خط ساخن مضبوط مسبقاً أكثر عملية لأجهزة الراديو التي لا تحتوي على لوحة مفاتيح. راجع كيفية اتصال راديو ثنائي الاتجاه برقم هاتف للاطلاع على اتجاه الاتصال المختلف هذا.
هل تغير إضافة بوابة اعتماد Ex الخاص بالهاتف؟
لا يمنح التكامل المركزي بحد ذاته اعتماداً أو إعادة اعتماد للهاتف الميداني. ويجب أن يظل أي تغيير في الطاقة أو التوصيلات أو الملحقات أو ترتيب الغلاف ضمن متطلبات الشهادة والتركيب، وأن يراجعه موظفون مؤهلون.
مراجع تقنية
يحدد IETF RFC 3261 التحكم في جلسات SIP، بينما يحدد RFC 3550 نقل الوسائط عبر RTP. ولا يضمن أي منهما وظائف التحكم الراديوي لبوابة بعينها. وتشرح إرشادات تركيب IECEx اختيار المعدات وشروط الشهادات ووثائق التركيب.
