مصفوفة الميكروفونات هي نظام لالتقاط الصوت يستخدم ميكروفونين أو أكثر يعملون معًا بدل الاعتماد على عنصر التقاط واحد فقط. ومن خلال مقارنة الصوت الذي يصل إلى مواضع ميكروفونات مختلفة، يستطيع النظام تقدير مصدر الصوت، والتركيز على المتحدث المطلوب، وتقليل الضوضاء الخلفية، وكبح الصدى، وتحسين وضوح الكلام.
تُستخدم هذه التقنية على نطاق واسع في أنظمة المؤتمرات، ومكبرات الصوت الذكية، والحواسيب المحمولة، وأشرطة الفيديو، والمساعدات الصوتية، وأجهزة السمع، وأنظمة المراقبة الصوتية، والتحكم الصوتي في المركبات، وغرف التحكم، والروبوتات، والطب عن بُعد، والفصول الدراسية، ومحطات الصوت الصناعية. وتأتي قيمتها من الجمع بين توزيع الميكروفونات ماديًا ومعالجة الإشارة الرقمية.
لماذا تغيّر نقاط الالتقاط المتعددة طريقة التقاط الصوت
يلتقط الميكروفون الواحد الصوت من موضعه فقط. وقد يلتقط صوت المتحدث، وضوضاء الغرفة، ونقرات لوحة المفاتيح، وصوت التكييف، وضجيج المراوح، وحركة المرور، والصدى، وأصوات أشخاص آخرين في الوقت نفسه. ولا يستطيع بسهولة تحديد أي صوت مهم وأي صوت ينبغي خفضه.
عندما توضع عدة ميكروفونات على مسافات معروفة من بعضها، يحصل النظام على معلومات مكانية. فالصوت نفسه يصل إلى كل ميكروفون بزمن ومستوى مختلفين قليلًا. وتسمح هذه الفروقات الصغيرة للمعالج باستنتاج الاتجاه وفصل الكلام المفيد عن الصوت غير المرغوب.
وهذا هو السبب الجوهري في أن المصفوفة يمكن أن تتفوق على ميكروفون واحد في البيئات المعقدة. فهي لا تلتقط الصوت فقط، بل تحلل طريقة وصوله.
زمن وصول الصوت هو الدليل الأول
ينتقل الصوت في الهواء بسرعة محدودة. فإذا تحدث شخص من جانب الجهاز، فإن الميكروفون الأقرب إليه يستقبل الصوت قبل الميكروفونات الأبعد بزمن بسيط. وقد يكون هذا التأخير صغيرًا جدًا، لكن المعالجة الرقمية تستطيع قياسه.
يُسمى هذا التأخير غالبًا فرق زمن الوصول. ومن خلال مقارنة زمن الوصول بين أزواج الميكروفونات، يمكن للنظام تقدير اتجاه مصدر الصوت. وكلما زاد عدد الميكروفونات وتحسنت الهندسة المكانية، ازدادت فائدة المعلومات المكانية التي يحصل عليها النظام.
كما أن المسافة بين الميكروفونات مهمة. فإذا كانت قريبة جدًا، تكون فروق الزمن صغيرة ويصعب قياسها. وإذا كانت متباعدة جدًا، قد يواجه النظام تراكبًا مكانيًا أو التقاطًا غير متسق عند الترددات العالية. لذلك يجب أن يوازن التصميم العملي بين الحجم ونطاق التردد والتكلفة والدقة.
سلسلة معالجة الإشارة
أخذ عينات الصوت
يحول كل ميكروفون ضغط الصوت إلى إشارة كهربائية. ثم تُؤخذ عينات هذه الإشارات بواسطة محولات تماثلية إلى رقمية. ولكي تعمل المصفوفة بشكل صحيح، يجب أن تكون القنوات متزامنة حتى تكون فروق التوقيت ذات معنى.
إذا انجرفت القنوات أو لم تكن مصطفة، فقد يقدّر النظام الاتجاه بشكل خاطئ أو يقلل جودة الكلام. لذلك يُعد التزامن أساسًا تقنيًا مهمًا.
معايرة القنوات
قد تختلف الميكروفونات في الحساسية واستجابة الطور ومستوى الضوضاء واستجابة التردد اختلافًا بسيطًا. وتعوض المعايرة هذه الفروقات حتى يتمكن المعالج من مقارنة القنوات بدقة أكبر.
من دون المعايرة، قد يبدو أحد الميكروفونات أعلى صوتًا أو متأخرًا لأسباب لا علاقة لها بمصدر الصوت الحقيقي. وهذا قد يقلل أداء تشكيل الحزمة وتقليل الضوضاء.
تقدير الاتجاه
يحلل المعالج الإشارات الداخلة ويقدّر من أين يأتي الصوت الغالب. وقد يستخدم التأخير الزمني أو فرق الطور أو الارتباط أو توزيع الطاقة أو خوارزميات أكثر تقدمًا.
يفيد تقدير الاتجاه في تتبع الصوت، وتأطير الكاميرا، وتحديد موقع المتحدث، وأنظمة الاجتماعات الآلية، والتحكم في الالتقاط الاتجاهي.
تشكيل الحزمة
تشكيل الحزمة هو عملية جمع إشارات الميكروفونات بحيث يُعزز الصوت القادم من اتجاه مرغوب، بينما يُخفض الصوت القادم من اتجاهات أخرى. ويطبق النظام تأخيرات وأوزانًا ومرشحات على كل قناة ميكروفون قبل دمجها.
وهذا يخلق اتجاه استماع افتراضيًا. وبدل تحريك الميكروفون فعليًا نحو المتحدث، يوجه المعالج تركيز الالتقاط إلكترونيًا.
المعالجة اللاحقة
بعد المعالجة الاتجاهية، قد يطبق النظام إلغاء الصدى، وكبح الضوضاء، والتحكم التلقائي في الكسب، وتقليل الرنين، والموازنة، واكتشاف النشاط الصوتي، وتحسين الكلام.
تساعد هذه الخطوات الإضافية في جعل الصوت النهائي أنسب للاستماع البشري أو التسجيل أو التفريغ النصي أو التعرف على الصوت أو منصات الاتصال.

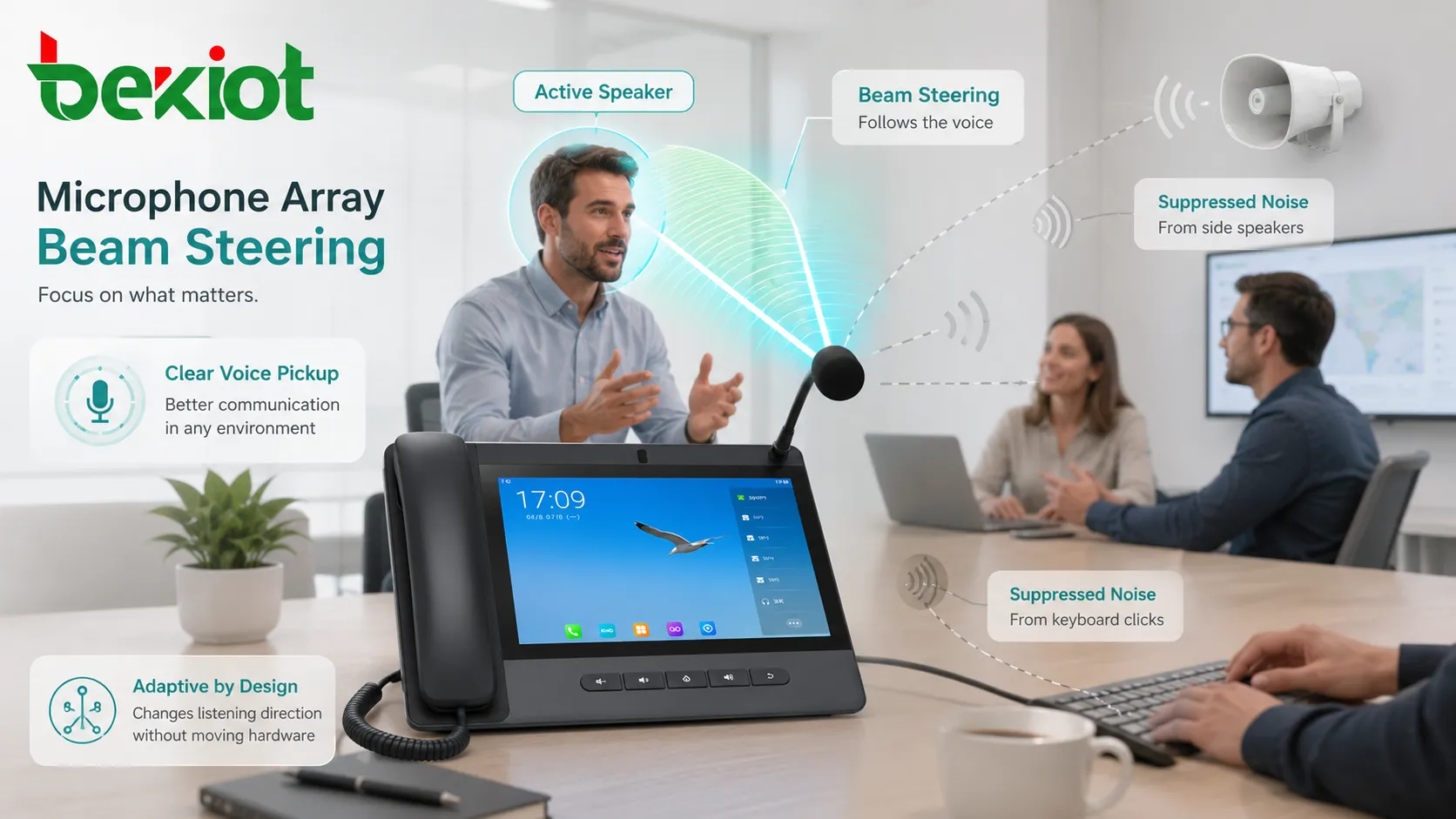

توجيه الحزمة والاستماع المركّز
يسمح توجيه الحزمة للنظام بتغيير اتجاه الاستماع من دون تحريك العتاد. فإذا انتقل المتحدث من الجانب الأيسر من الغرفة إلى الأمام، يستطيع النظام ضبط الحزمة الافتراضية لمتابعته.
في غرفة الاجتماعات، يساعد ذلك المشاركين عن بُعد على سماع المتحدث النشط بوضوح أكبر. وفي مكبر الصوت الذكي، يساعد الجهاز على سماع كلمة التنبيه حتى مع وجود موسيقى أو ضوضاء في الغرفة. وفي المركبة، يمكنه التركيز على السائق أو الراكب بحسب مصدر الأمر.
توجيه الحزمة ليس سحرًا. فهو يعمل بأفضل شكل عندما يكون وضع الميكروفونات، وصوتيات الغرفة، وقدرة المعالجة، وبعد الهدف مناسبة. أما الغرف شديدة الضوضاء، أو الصدى القوي، أو تعدد المتحدثين في الوقت نفسه، أو سوء وضع العتاد، فقد يظل كل ذلك يحد من الأداء.
تقليل الضوضاء في المساحات الواقعية
تقليل الضوضاء هو أحد الأسباب الرئيسية لاستخدام المصفوفات. فالأصوات الخلفية تأتي غالبًا من اتجاهات مختلفة عن اتجاه المتحدث. ومن خلال تحديد الاتجاه المستهدف، يستطيع النظام تقليل الضوضاء الجانبية والخلفية وضوضاء المراوح ولوحات المفاتيح وبعض الأصوات البيئية.
بعض الضوضاء اتجاهية وبعضها منتشر. ويمكن تقليل الضوضاء الاتجاهية بفعالية أكبر لأن النظام يستطيع تكوين نقطة انعدام مكانية أو خفض الحساسية في ذلك الاتجاه. أما الضوضاء المنتشرة، مثل رنين الغرفة أو همهمة الحشود، فمن الصعب إزالتها بالكامل.
يجب موازنة تقليل الضوضاء بعناية. فإذا كانت المعالجة عدوانية جدًا، قد يبدو الكلام غير طبيعي أو معدنيًا أو مقطوعًا. تحافظ الأنظمة الجيدة على جودة الكلام مع خفض الصوت غير المرغوب.
التحكم في الصدى وصوت الطرف البعيد
في أجهزة المؤتمرات، قد تلتقط الميكروفونات الصوت الصادر من مكبر الجهاز نفسه. وهذا يسبب صدى للمشارك البعيد. ويقدّر إلغاء الصدى الصوتي إشارة تشغيل المكبر ويزيلها من إشارة الميكروفون.
تجعل المصفوفات هذه المهمة أكثر تعقيدًا لأن كل ميكروفون يستقبل صوت المكبر بطريقة مختلفة. ويجب على المعالج التعامل مع قنوات متعددة، وانعكاسات الغرفة، وموضع المكبر، وتغيرات مستوى الصوت، وكلام المستخدم في الوقت نفسه.
يتيح التحكم الجيد في الصدى محادثة ثنائية الاتجاه كاملة، أي أن الطرفين يستطيعان التحدث طبيعيًا من دون انقطاع أحدهما. أما التحكم الضعيف فيسبب تغذية راجعة أو تكرار الكلام أو اتصالًا غير مريح.
تخطيطات مختلفة واستخداماتها
التخطيط الخطي
يضع التخطيط الخطي الميكروفونات في خط مستقيم. وهو شائع في مكبرات الصوت الشريطية، والحواسيب المحمولة، وأجهزة مؤتمرات الفيديو، واللوحات الضيقة. ويفيد في تركيز الالتقاط ضمن مجال أفقي.
يتمثل قيده في أن تقدير الاتجاه قد يكون أقوى في بُعد واحد من بُعد آخر. وقد يتطلب التحديد العمودي أو التحديد ثلاثي الأبعاد المعقد تخطيطات أخرى.
التخطيط الدائري
يضع التخطيط الدائري الميكروفونات حول الجهاز. وهو شائع في مكبرات الصوت الذكية، ووحدات المؤتمرات المكتبية، وأجهزة صوت الغرف. ويمكنه اكتشاف الصوت من اتجاهات كثيرة حول الجهاز.
يفيد هذا التصميم عندما يجلس المتحدثون حول طاولة أو يتحركون داخل الغرفة.
التخطيط المستوي
يستخدم التخطيط المستوي ميكروفونات مرتبة على سطح. ويمكنه دعم معالجة اتجاهية أكثر تقدمًا، وقد يُستخدم في أجهزة السقف أو اللوحات أو أنظمة الصوت الاحترافية أو معدات الاستشعار المكاني.
يمكن أن تحسن الفتحة الفيزيائية الأكبر الانتقائية المكانية، لكن التركيب والمعايرة يصبحان أكثر أهمية.
التخطيط الموزع
تستخدم بعض الأنظمة ميكروفونات موزعة في الغرفة أو المركبة بدل وضعها داخل جهاز واحد. وهذا قد يحسن التغطية، لكنه يتطلب تزامنًا شبكيًا، ووضعًا دقيقًا، ومعالجة أكثر تعقيدًا.
تفيد الأنظمة الموزعة في غرف الاجتماعات الكبيرة، وقاعات المحاضرات، ومساحات المراقبة، وبيئات التحليل الصوتي المتخصصة.
التطبيقات عبر الأجهزة والأنظمة
غرف الاجتماعات
تستخدم غرف الاجتماعات المصفوفات لالتقاط أصوات المشاركين من دون حاجة كل شخص إلى حمل ميكروفون يدوي. ويمكن للنظام التركيز على المتحدث النشط، وتقليل ضوضاء الغرفة، وتحسين جودة الاجتماعات عن بُعد.
موضع الجهاز مهم. فوحدة مكتبية أو وحدة سقفية أو شريط فيديو أو جهاز جداري ستلتقط صوت الغرفة بطرق مختلفة.
المساعدات الصوتية ومكبرات الصوت الذكية
تعتمد المساعدات الصوتية على المصفوفات لاكتشاف كلمات التنبيه والأوامر من مسافة داخل الغرفة. ويجب أن تفصل كلام المستخدم عن تشغيل الموسيقى أو صوت التلفاز أو ضوضاء المطبخ أو تعدد المتحدثين.
الالتقاط من المجال البعيد مهم خصوصًا لأن المستخدمين قد يتحدثون من مسافة عدة أمتار.
التحكم الصوتي في المركبات
تحتوي المركبات على ضوضاء المحرك والطريق والتكييف والركاب وانعكاسات النوافذ. تساعد المصفوفات في التركيز على السائق أو راكب محدد، مما يحسن المكالمات دون استخدام اليدين ودقة الأوامر الصوتية.
قد تجمع أنظمة المركبات معالجة الميكروفونات مع موضع المقعد، وإشارات نظام المعلومات والترفيه، ونماذج الضوضاء.
الروبوتات والأجهزة الذكية
يمكن للروبوتات استخدام المصفوفات لتحديد موقع الأشخاص، واتباع الأوامر الصوتية، والتوجه نحو مصادر الصوت، وتحسين التفاعل. ويمكن للأجهزة الذكية استخدام معالجة مشابهة لاكتشاف الإنذارات أو الأوامر أو الأصوات البيئية.
يساعد تحديد موقع الصوت الآلات على الاستجابة بصورة أكثر طبيعية في البيئات البشرية.
الأمن والمراقبة
قد تستخدم أنظمة المراقبة الصوتية المصفوفات لتقدير اتجاه الصوت، أو اكتشاف الأحداث غير العادية، أو التركيز على مناطق محددة. وقد يدعم ذلك مراجعة الحوادث أو مراقبة المحيط أو الوعي الموقعي في غرفة التحكم.
يجب دائمًا مراعاة متطلبات الخصوصية والقانون عند استخدام التقاط الصوت في الأماكن العامة أو بيئات العمل.
عوامل التصميم التي تؤثر في الأداء
تباعد الميكروفونات
يحدد التباعد مقدار فرق الزمن الذي يستطيع النظام ملاحظته. كما يؤثر في نطاق التردد الذي تعمل فيه المعالجة الاتجاهية جيدًا. ويجب على المصممين اختيار التباعد وفق حجم الجهاز والاستخدام المستهدف.
عدد القنوات
يمكن لزيادة عدد الميكروفونات أن توفر معلومات مكانية أغنى، لكنها تزيد أيضًا التكلفة وحمل المعالجة واستهلاك الطاقة وتعقيد المعايرة. ولا يعني وجود قنوات أكثر أن الصوت سيكون أفضل تلقائيًا إذا كانت الخوارزمية أو الموضع ضعيفين.
صوتيات الغرفة
الجدران الصلبة والأسطح الزجاجية والأسقف العالية والطاولات العاكسة قد تُحدث صدى ورنينًا. ويمكن للمواد اللينة والمعالجة الصوتية والموضع الجيد للجهاز أن تحسن جودة الالتقاط.
مسافة المتحدث
الالتقاط من المجال البعيد أصعب من الالتقاط القريب. وكلما ابتعد المتحدث، أصبح الكلام المستهدف أضعف مقارنة بضوضاء الغرفة والانعكاسات.
زمن تأخير المعالجة
تستغرق معالجة الإشارة وقتًا. وتتطلب المؤتمرات والاتصالات الفورية زمن تأخير منخفضًا بما يكفي كي تبقى المحادثة طبيعية.
المشكلات الشائعة واستكشاف الأعطال
يبدو الصوت بعيدًا
قد يحدث ذلك عندما يكون المتحدث بعيدًا جدًا عن منطقة الالتقاط، أو يكون الجهاز في موضع غير مناسب، أو يكون كسب الميكروفون منخفضًا، أو تكون الغرفة كثيرة الرنين.
تقليل الضوضاء يقطع الكلام
قد يخطئ الكبح الشديد ويعامل الكلام الهادئ كضوضاء. وقد يساعد ضبط الحساسية أو التحكم في الكسب أو إعدادات الحزمة أو موضع الجهاز.
صدى أثناء المكالمات
قد يأتي الصدى من ضعف إلغاء الصدى، أو ارتفاع صوت المكبر، أو الأسطح العاكسة، أو توجيه صوتي غير صحيح، أو استخدام عدة أجهزة في الغرفة نفسها.
يتم تتبع المتحدث الخطأ
قد يركز النظام على متحدث آخر أو مصدر ضوضاء عالٍ أو صوت منعكس. وهذا شائع عندما يتحدث عدة أشخاص معًا أو عندما يكون مصدر الضوضاء أقرب من المتحدث المقصود.
اكتشاف كلمة التنبيه غير مستقر
قد ينتج التعرف غير المستقر عن تشغيل صوت في الخلفية، أو البعد، أو اختلاف اللهجة، أو تأخير الشبكة، أو مشكلات البرنامج الثابت، أو انسداد الميكروفون.
تعمل مصفوفة الميكروفونات بأفضل شكل عندما تُصمم هندسة العتاد، وموضع الغرفة، ومعالجة الصوت، وسلوك المستخدم المتوقع معًا.
إرشادات النشر والصيانة
ضع الجهاز في مكان يملك مسارًا صوتيًا واضحًا نحو المتحدثين المتوقعين. تجنب إخفاءه خلف الشاشات، أو وضعه قرب مراوح عالية الضجيج، أو تركيبه حيث تسبب الجدران انعكاسات قوية.
حافظ على فتحات الميكروفون نظيفة. فالغبار أو القماش أو الشريط أو واقيات الشاشة أو الانسداد غير المقصود قد يقلل جودة الالتقاط ويخل بتوازن القنوات.
حدّث البرنامج الثابت عند الحاجة. تحسن أنظمة كثيرة تشكيل الحزمة وإلغاء الصدى واكتشاف الصوت من خلال تحديثات البرامج.
اختبر الجهاز في البيئة الحقيقية. فقد يعمل جيدًا في غرفة اختبار هادئة، لكنه يتصرف بشكل مختلف في غرفة اجتماعات كبيرة أو مقصورة مركبة أو فصل دراسي أو مستودع أو مكتب مفتوح.
FAQ
هل تستطيع مصفوفة الميكروفونات سماع شخص واحد فقط؟
يمكنها التركيز على اتجاه أو متحدث، لكنها لا تستطيع عزل صوت واحد بشكل مثالي في كل حالة، خاصة عندما يتحدث عدة أشخاص في الوقت نفسه.
هل يعني وجود ميكروفونات أكثر أداءً أفضل دائمًا؟
لا. فالموضع والتزامن وخوارزميات المعالجة وصوتيات الغرفة وتصميم الجهاز لا تقل أهمية عن عدد الميكروفونات.
لماذا يعمل الجهاز نفسه بشكل مختلف في غرف مختلفة؟
يؤثر حجم الغرفة، ومواد الجدران، وارتفاع السقف، وشكل الطاولة، والضوضاء الخلفية، وموضع الجهاز في وصول الصوت وانعكاسه.
هل يمكنه العمل من دون اتصال بالإنترنت؟
قد يعمل التقاط الصوت ومعالجته محليًا دون اتصال، لكن التعرف السحابي على الصوت أو خدمات الاجتماعات عن بُعد أو ميزات الذكاء الاصطناعي قد تتطلب اتصالًا بالشبكة.
ما الذي يجب فحصه إذا كانت دقة التعرف على الكلام ضعيفة؟
افحص انسداد الميكروفون، والموضع، والضوضاء الخلفية، ومسافة المتحدث، والصدى، وإصدار البرنامج الثابت، وكسب الإدخال، وحالة خدمة الشبكة، وما إذا كان إدخال الصوت الصحيح محددًا.
