تسمية جهاز IECEx بأنه "مقاوم للانفجار" ليس خطأ، لكنه يغفل ما تثبته الشهادة فعليًا. إن IECEx إطار مطابقة دولي يؤكد أن المعدات لن تصبح مصدر اشتعال في جو قابل للاشتعال - ليس بفضل العلبة الثقيلة وحدها، بل من خلال مجموعة من مفاهيم الحماية: العلب المقاومة للهب التي تحتوي الانفجار، الدوائر الآمنة ذاتيًا التي لا تُحدث شرارة، الغرف المضغوطة التي تمنع دخول الغاز، وغير ذلك. إذا سبق لك أن حدقت في علامة مثل Ex db IIC T4 Gb وتساءلت أي جزء منها يحافظ على الأرواح، فهذا الدليل لك.
لأي شخص يحدد معدات في النفط والغاز، أو المعالجة الكيميائية، أو مناولة الحبوب، أو المصانع المليئة بالغبار، فإن IECEx هي اللغة المشتركة التي تحول كومة من القواعد الوطنية إلى وعد واحد قابل للاختبار. لكن الوعد لا يسري إلا عندما تُقرأ العلامة الكاملة، ويتطابق التصنيف المناطقي، ويُحترم حد درجة الحرارة، ولا يتم التغاضي عن تفاصيل التركيب. دعنا نستعرض ما يفعله النظام فعليًا - وأين تكمن الفخاخ الحقيقية.
لماذا
السبب وراء استمرار هيمنة IECEx على محادثات المشتريات واضح: عندما يمكن لمصدر اشتعال واحد أن يوقف منصة أو يفرغ مصنعًا، فلا تقامر على كتيب مبيعات. يمنح IECEx فرق المشروع طريقة منظمة للثقة بالجهاز - مراجعة التصميم وفقًا لمعايير IEC 60079، وتدقيق جودة الإنتاج، وشهادة يمكن تتبعها إلى مختبر اختبار معتمد. إنها ليست ملصق "مرة واحدة وانتهى"؛ بل مرجع حي يعتمد عليه المركبون والمفتشون وأطقم الصيانة.
في المشاريع العالمية التي تعبر فيها المعدات الحدود وتختلط سلاسل التوريد بالمصنعين، تمنع هذه اللغة المشتركة أنواع عدم التطابق التي لا تظهر إلا أثناء الصيانة الدورية أو، الأسوأ، بعد حادث. كما أنها تغطي أكثر من الأجهزة: يشمل مخطط IECEx مرافق الخدمة وكفاءة الأفراد، مما يعني أن مهارة ورشة الإصلاح تُقيم بجدية مثل العلبة نفسها.
الأساسيات
في جوهره، IECEx هو نظام تقييم مطابقة مبني حول عائلة IEC 60079. إنه لا يفرض طريقة حماية واحدة؛ بل يوفر دليل قواعد لمقاومة اللهب (Ex d)، والسلامة الذاتية (Ex i)، والسلامة المتزايدة (Ex e)، والضغط (Ex p)، والتغليف (Ex m)، والحماية من الغبار بالعلبة (Ex t)، وغيرها الكثير. كل مفهوم حماية يعالج خطر الاشتعال بشكل مختلف، وتخبرك الشهادة بالضبط أيها استُخدم - وتحت أي افتراضات.
لهذا يمكن أن تكون عبارة "شهادة مقاومة للانفجار" مضللة. الجهاز المعتمد لحماية الغبار عبر Ex t ليس "مقاومًا للانفجار" بمعنى العلبة المقاومة للهب؛ إنها استراتيجية مختلفة تمامًا. القيمة الحقيقية لـ IECEx هي أنه يجبر المصنع على الإعلان عن فلسفة الحماية بطريقة موحدة وقابلة للتدقيق، ليعرف المهندس في الطرف المستقبل ما يعتمد عليه حقًا.
الاعتماد
الحصول على شهادة IECEx ليس تمرينًا ورقيًا. تجمع العملية تقييمًا تقنيًا، واختبارات النوع وفقًا لمعايير IEC 60079 ذات الصلة، وتدقيقًا للمصنع على جودة الإنتاج، ومراقبة مستمرة. وثيقتان تصبحان أساسيتين: تقرير اختبار Ex (ExTR)، الذي يلتقط بيانات المختبر، وشهادة المطابقة (CoC)، التي تسرد علنًا الطراز المعتمد، والشركة المصنعة، وسلسلة العلامات الدقيقة، وأي شروط استخدام.
عندما يطلب المقاول "شهادة IECEx"، فهو في الواقع يطلب شهادة المطابقة (CoC) - وبالتحديد لطراز الجهاز الذي سيظهر في الموقع. يرتبط النظام أيضًا بمعايير التركيب والتفتيش مثل IEC 60079‑14 (التصميم والتركيب) وIEC 60079‑17 (التفتيش والصيانة)، لأن جهازًا معتمدًا تم تركيبه بجلبة كابل خاطئة أو سدادة إغلاق غير معتمدة يمكن أن يفقد سلامة حمايته قبل أن يعمل أبدًا.
العلامات

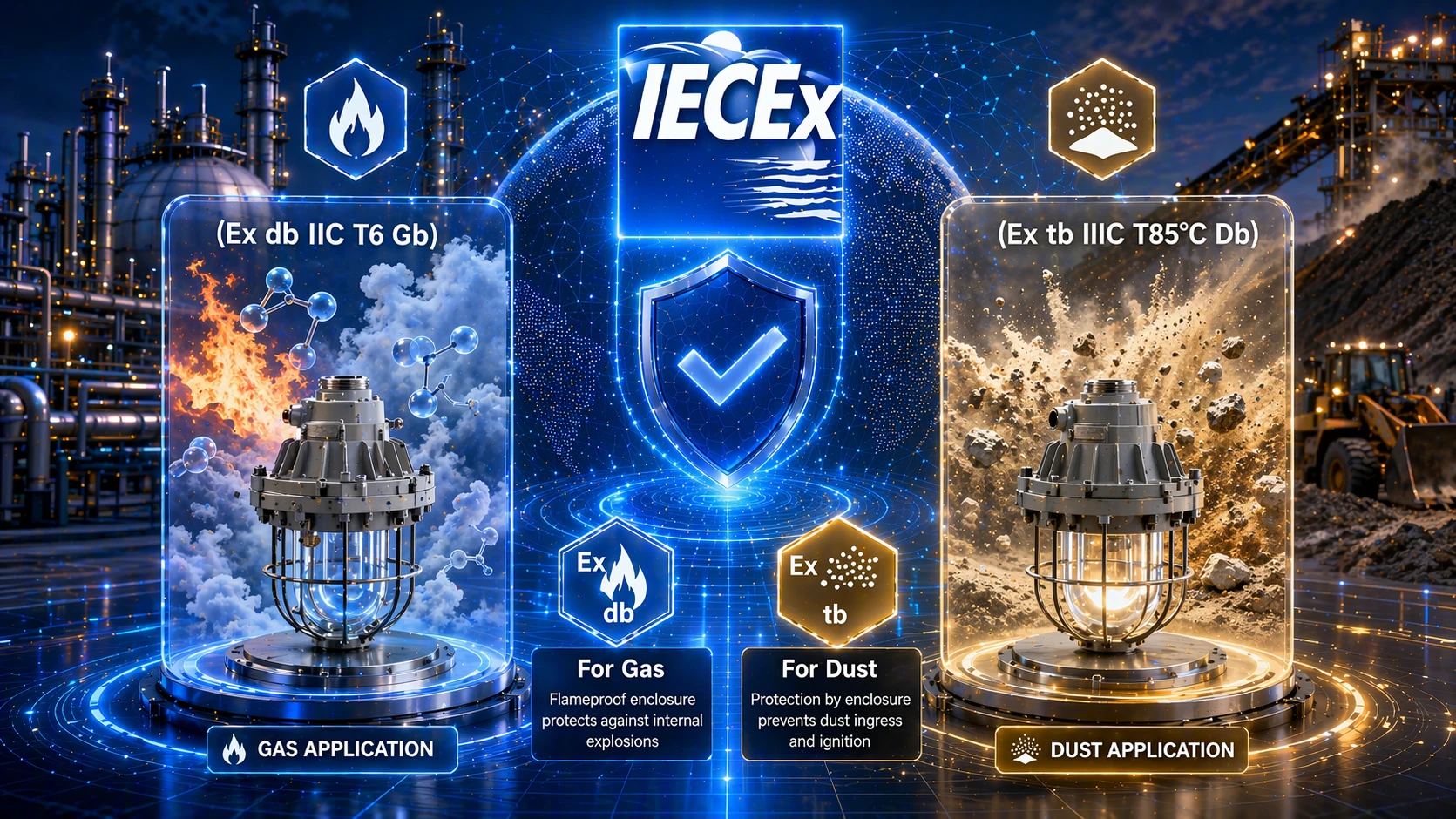

سلسلة العلامات هي الطرف الحاد للشهادة. علامة مثل Ex db IIC T6 Gb تُفكك كالتالي: Ex تؤكد الحماية من الأجواء القابلة للانفجار؛ db علبة مقاومة للهب بمستوى حماية أعلى؛ IIC تصنف الغاز حسب طاقة الاشتعال (IIC هو الأكثر تطلبًا، يغطي الهيدروجين والأسيتيلين)؛ T6 تحدد درجة حرارة السطح القصوى عند 85 درجة مئوية؛ وGb هو مستوى حماية المعدات المناسب للمنطقة 1، حيث يكون الخطر محتملاً في التشغيل العادي.
للغبار، قد ترى Ex tb IIIC T85°C Db. المجموعة IIIC تعني الغبار الموصل، ويحل حد درجة حرارة السطح الصريح محل نظام الفئات T. الاعتياد على هذه السلاسل ليس أكاديميًا - إنها الطريقة الوحيدة للتأكد من أن الجهاز الموجود على البليت يتطابق مع رسم المناطق على الحائط.
درجة الحرارة
الاشتعال لا يحتاج شرارة؛ سطح ساخن يمكنه القيام بالمهمة بنفس الفعالية. لهذا فإن فئة درجة الحرارة (T1–T6) أو درجة حرارة السطح القصوى المذكورة هي واحدة من أكثر بوابات السلامة التي يتم التغاضي عنها. وحدة بتصنيف T3 (200 درجة مئوية كحد أقصى) قد تكون مناسبة تمامًا في بيئة البروبان ولكنها خاطئة تمامًا حيث يوجد الإيثيلين أو الهيدروجين، حتى لو كانت العلبة معتمدة كمقاومة للهب.
في تطبيقات الغبار، تنتقل المشكلة إلى الطبقات والسحب: سطح آمن في الهواء النظيف يمكن أن يصبح خطرًا عندما تعزله طبقة سميكة من غبار الحبوب وترفع درجة الحرارة الفعلية. يجب أن يأخذ التصنيف في الاعتبار كلاً من الظروف المحيطة وخصائص اشتعال المادة المحيطة - وليس فقط الرقم المختوم على الهيكل.
ATEX
غالبًا ما يعامل الناس IECEx و ATEX على أنهما قابلان للتبادل، لكنهما مبنيان على أسس قانونية مختلفة. ATEX هو توجيه أوروبي يحكم دورة حياة المنطقة الخطرة بأكملها، من تصميم المعدات إلى سلامة مكان العمل. IECEx هو نظام شهادة دولي يركز على المعدات والخدمات وكفاءة الأفراد. تحمل العديد من المنتجات العلامتين، وهو أمر مريح - لكن قطعة من المعدات تجتاز IECEx قد لا تزال بحاجة إلى مسار مطابقة ATEX منفصل لتوضع في سوق الاتحاد الأوروبي.
لمشاريع التصدير، العادة الأكثر أمانًا هي السؤال عن الإطار الذي تطلبه السلطة المحلية أو عقد المستخدم النهائي، وعدم افتراض أن أحدهما يفي تلقائيًا بالآخر. الشهادة المزدوجة تسد الفجوات، لكنها لا تمحو الاختلاف في التوثيق والمسؤولية القانونية.
الاختيار
يجب أن يبدأ الاختيار من رسم تصنيف المنطقة الخطرة، وليس من صفحة كتالوج. تحتاج إلى معرفة ما إذا كان الخطر غازًا أو بخارًا أو رذاذًا أو غبارًا؛ وأي منطقة يشغلها؛ ومجموعة المادة؛ ودرجة حرارة الاشتعال أو حالة طبقة الغبار. عندها فقط تصبح علامة المعدات تمرين مطابقة.
أكثر مشكلة ميدانية شيوعًا ليست شهادة مفقودة؛ بل جهاز معتمد مقترن بجلبة خاطئة، أو حاجز غير متوافق، أو سدادة إغلاق مفقودة. حتى محرك Ex db يمكن أن يتحول إلى عائق إذا لم تكن مدخل الكابل محكمة الإغلاق وفقًا لنفس متطلبات مسار اللهب. لهذا يجب أن يغطي الاختيار المجموعة الكاملة - الجهاز الرئيسي، وملحقات الأسلاك، وتركيبه، وسدادات البيئة - وليس فقط الصندوق الذي يحمل الملصق.
دورة الحياة
لا تتجمد الشهادة في يوم التشغيل. التآكل، الاهتزاز، البراغي المفكوكة، السدادات المتصلبة، تراكم الغبار، والتعديلات غير المصرح بها يمكن أن تلتهم الحماية مع مرور الوقت. هنا تكتسب مخططات مرافق الخدمة والأفراد في IECEx مكانتها: إصلاح يُجرى دون فهم هندسة مسار اللهب الأصلية أو حدود حواجز السلامة الذاتية يمكن أن يجعل المعدات غير مطابقة، حتى لو كانت لا تزال "تعمل".
يعامل المشغلون الأذكياء الشهادة كملف حي، مع الاحتفاظ برسوم التركيب وتقارير التفتيش وسجلات الإصلاح وجداول شد الجلب تحت نفس تحكم المستندات مثل شهادة المطابقة الأصلية. تحتاج الأصول طويلة العمر إلى خطة تجديد للسدادات وزجاج الرؤية والطلاءات الواقية - ليس لأن المعيار تغير فجأة، ولكن لأن ظروف العالم الحقيقي أقسى من مختبر الاختبار.
الأسئلة الشائعة
ماذا يعني حرف "X" في نهاية رقم شهادة IECEx؟
يدل حرف "X" على أن الشهادة تحمل شرطًا أو أكثر من شروط الاستخدام المحددة التي يجب اتباعها لتبقى المعدات آمنة - على سبيل المثال، نطاق درجة حرارة محيطة مقيد أو اتجاه تركيب إلزامي. اقرأ دائمًا جدول الشهادة الذي يشرح ذلك "X" قبل التركيب.
هل يمكنني خلط مكونات معتمدة من ATEX و IECEx في نفس التركيب؟
ممكن تقنيًا، لكن عليك التحقق من أن التوصيل البيني يتوافق مع معيار التركيب ذي الصلة (IEC 60079‑14 أو المكافئ المحلي) وأن مفهوم الحماية لكل جهاز يبقى صالحًا عند توصيله. النظام الكلي، وليس فقط الأجزاء الفردية، يجب أن يفي بمتطلبات المنطقة.
لماذا تظهر بعض ملصقات IECEx فئتي درجة حرارة؟
على الأرجح أنك تنظر إلى معدات مصنفة لكل من الغاز والغبار. تستخدم أجواء الغاز فئات T، بينما تظهر بيئات الغبار عادة درجة حرارة سطح قصوى. تُظهر العلامة كليهما لأنه تم تقييم نفس الهيكل مقابل ملفي خطر مختلفين - اقرأ السلسلة التي تطابق منطقتك.
