لم تعد الشبكة الحديثة مجرد مجموعة بسيطة من أجهزة الكمبيوتر المتصلة بواسطة الكابلات. تحتاج الشركات، الحرم الجامعي، المستشفيات، مراكز البيانات، مشغلو الاتصالات، المجمعات الصناعية، والأنظمة المالية إلى شبكات يمكنها إعادة توجيه حركة المرور بسرعة، وفصل المناطق الأمنية بشكل آمن، وتوجيه البيانات بذكاء بين شبكات IP الفرعية المختلفة. هذا هو المكان الذي يصبح فيه محول الطبقة 3 مهمًا.

يجمع محول الطبقة 3 بين قدرة إعادة التوجيه عالية السرعة لمحول الطبقة 2 وذكاء التوجيه الخاص بالموجه. يمكنه إعادة توجيه الإطارات بناءً على عناوين MAC داخل نفس الشبكة المحلية، ويمكنه أيضًا توجيه الحزم بناءً على عناوين IP بين قطاعات الشبكة المختلفة. في تصميم الشبكة العملي، هذا يجعله جهازًا أساسيًا لبناء بنية تحتية للشبكة فعالة وقابلة للتطوير وقابلة للإدارة.

تشرح هذه المقالة محولات الطبقة 3 من منظور الحلول والهندسة التقنية. وهي تغطي كيفية عمل محولات الطبقة 3، ولماذا "التوجيه مرة واحدة، والتبديل عدة مرات" هو قيمتها الأساسية، وكيف يحسن تسريع أجهزة ASIC الأداء، وأين يتم نشر محولات الطبقة 3، وكيف تتجه الشبكات المستقبلية نحو واجهات 400G/800G، وتحسين حركة المرور بقيادة الذكاء الاصطناعي، والإدارة الأصلية للسحابة، وأتمتة الشبكة.

ما هو محول الطبقة 3؟

محول الطبقة 3 هو جهاز شبكة يقوم بكل من التبديل والتوجيه. يقوم محول الطبقة 2 التقليدي بشكل أساسي بإعادة توجيه حركة المرور وفقًا لعناوين MAC. إنه مناسب للاتصالات عالية السرعة داخل نفس الشبكة المحلية أو شبكة VLAN. يقوم الموجه بشكل أساسي بإعادة توجيه حركة المرور وفقًا لعناوين IP ويستخدم لربط الشبكات أو الشبكات الفرعية المختلفة.

يجلس محول الطبقة 3 بين هذين المفهومين. فهو يحتفظ بقدرة إعادة التوجيه المحلية السريعة لتبديل الطبقة 2 ويضيف قدرة توجيه IP للاتصال عبر الشبكات الفرعية. بعبارات بسيطة:

يمكن فهم محول الطبقة 3 على أنه محول طبقة 2 عالي الأداء مع محرك توجيه مدمج.

هذا لا يعني أنه يحل محل كل موجه بالكامل. لا تزال أجهزة التوجيه مهمة للوصول إلى الشبكة الواسعة WAN، وأمان حافة الإنترنت، و NAT، و VPN، وسياسات الخدمة المعقدة. ولكن داخل شبكات LAN للمؤسسات، وشبكات الحرم الجامعي، ومراكز البيانات، وشبكات تجميع مشغلي الاتصالات، غالبًا ما يكون محول الطبقة 3 أكثر كفاءة للتوجيه الداخلي عالي السرعة.

مقارنة بين محول الطبقة 2 والموجه ومحور الشبكة ومحول الطبقة 3

لفهم قيمة محول الطبقة 3، من المفيد مقارنة العديد من أجهزة الشبكة الشائعة حسب أساس إعادة التوجيه، والوظيفة الأساسية، والتطبيق النموذجي.

في الشبكات المنزلية، العديد من المستخدمين على دراية بأجهزة التوجيه العريضة النطاق. غالبًا ما يدمج جهاز التوجيه المنزلي التوجيه والتبديل ونقطة وصول Wi-Fi و NAT وجدار الحماية ووظائف LAN الأساسية في جهاز واحد. في الشبكات الاحترافية، عادة ما يتم فصل هذه الوظائف إلى طبقات وأجهزة مختلفة بحيث يمكن التحكم في الأداء والموثوقية والأمان والإدارة بشكل أكثر دقة.

القيمة الأساسية: التوجيه مرة واحدة، والتبديل عدة مرات

غالبًا ما يتم تلخيص منطق التصميم الأساسي لمحول الطبقة 3 على أنه التوجيه مرة واحدة، والتبديل عدة مرات. هذا هو أحد الأسباب الرئيسية وراء استخدام محولات الطبقة 3 على نطاق واسع في بنية LAN الحديثة والحرم الجامعي.

عندما تعبر حركة المرور من شبكة IP فرعية إلى أخرى لأول مرة، يقوم محول الطبقة 3 بإجراء حساب التوجيه مثل جهاز التوجيه. يتحقق من عنوان IP الوجهة، ويستشير جدول التوجيه، ويحدد الواجهة الصادرة الصحيحة أو القفزة التالية، ويعيد توجيه الحزمة.

بعد اتخاذ قرار التوجيه الأول، يمكن معالجة حركة المرور اللاحقة التي تتبع نفس مسار إعادة التوجيه من خلال إعادة توجيه الأجهزة عالية السرعة. بدلاً من تكرار توجيه البرامج البطيء لكل حزمة، يمكن للمحول إعادة توجيه الحزم اللاحقة بشكل مشابه تقريبًا لتبديل الطبقة 2. هذا يحسن بشكل كبير كفاءة الاتصال عبر الشبكات الفرعية.

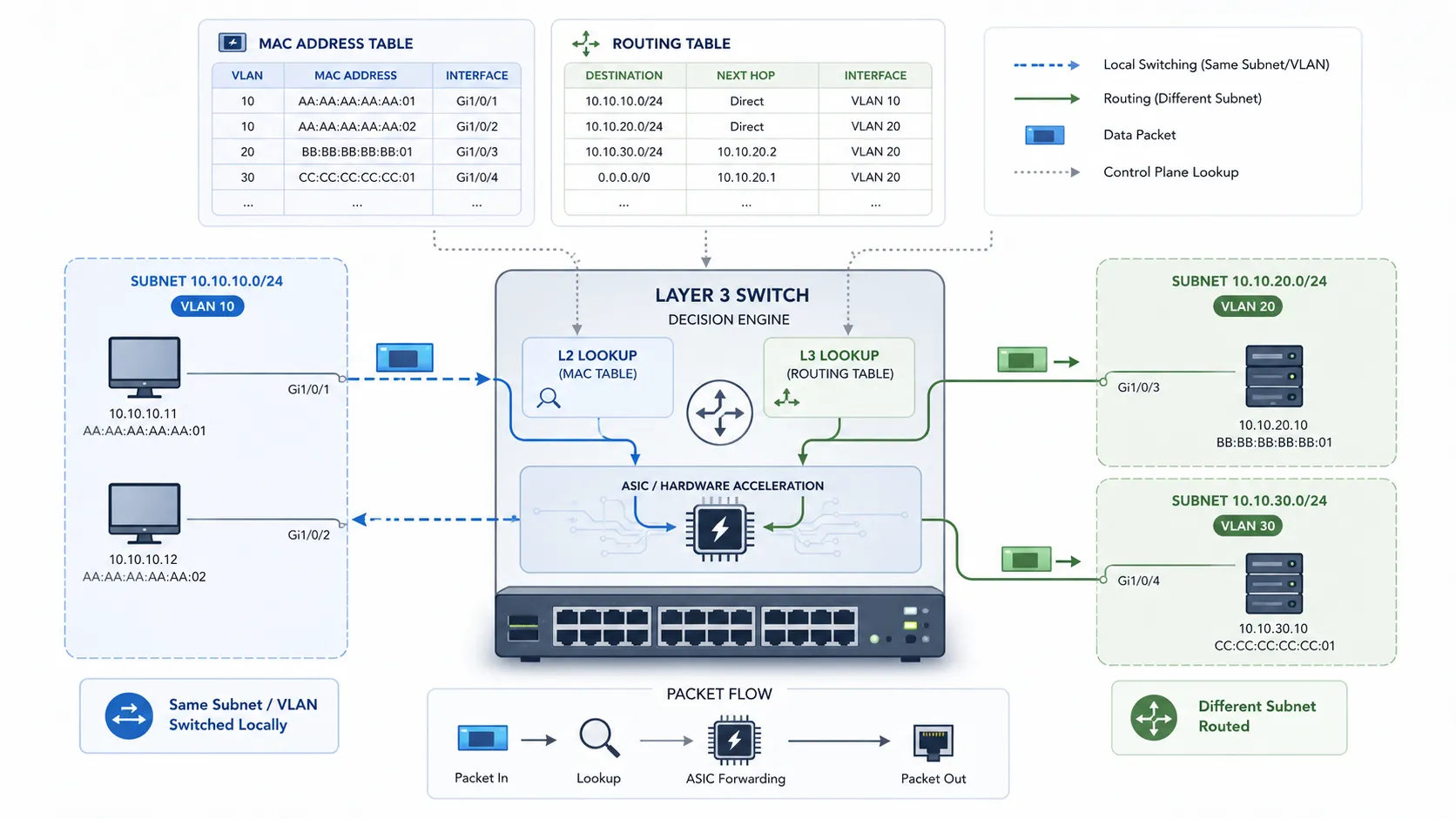

كيف يتخذ محول الطبقة 3 قرارات إعادة التوجيه

يحافظ محول الطبقة 3 على هيكلين مهمين للبيانات: جدول عناوين MAC و جدول التوجيه. يمثل هذان الجدولان جانبي بنيته: التبديل والتوجيه.

جدول عناوين MAC

يسجل جدول عناوين MAC العلاقة بين عناوين MAC للأجهزة ومنافذ المحول الفعلية. عندما تتواصل الأجهزة داخل نفس شبكة VLAN أو الشبكة المحلية، يستخدم المحول هذا الجدول لإعادة توجيه الإطارات مباشرة إلى المنفذ الصحيح بدلاً من إغراق جميع المنافذ.

جدول التوجيه

يسجل جدول التوجيه قطاعات شبكة IP والواجهات الصادرة وعناوين القفزة التالية. عندما تحتاج حركة المرور إلى الانتقال من شبكة فرعية إلى أخرى، يستخدم محول الطبقة 3 جدول التوجيه لتحديد أين يجب أن تذهب الحزمة.

نفس الشبكة الفرعية مقابل شبكة فرعية مختلفة

عند وصول حزمة، يتحقق محول الطبقة 3 مما إذا كان عنوان IP الوجهة ينتمي إلى نفس الشبكة الفرعية. إذا كانت الوجهة في نفس الشبكة الفرعية، يقوم الجهاز بإجراء تبديل الطبقة 2 بناءً على جدول MAC. إذا كانت الوجهة في شبكة فرعية مختلفة، فإنه يقوم بتوجيه الطبقة 3 بناءً على جدول التوجيه.

يسمح نموذج القرار الهجين هذا لجهاز واحد بدعم كل من الاتصال المحلي عالي السرعة والتوجيه الفعال عبر الشبكات الفرعية.

لماذا يهم توجيه أجهزة ASIC

الميزة التقنية الرئيسية لمحولات الطبقة 3 هي التوجيه القائم على الأجهزة. غالبًا ما تعتمد أجهزة التوجيه التقليدية بشكل أكبر على معالجة البرامج لقرارات التوجيه، خاصة في التصميمات القديمة أو الأقل تكلفة. توجيه البرامج مرن، ولكنه يمكن أن يصبح أبطأ تحت أحمال حركة المرور الثقيلة.

تستخدم محولات الطبقة 3 رقائق تبديل مخصصة، يشار إليها غالبًا باسم ASICs، لأداء وظائف إعادة التوجيه والتوجيه في الأجهزة. هذا يقلل من زمن انتقال التوجيه إلى مستوى الميكروثانية ويسمح لأداء إعادة توجيه الطبقة 3 بالاقتراب من أداء تبديل الطبقة 2.

في محولات الطبقة 3 عالية الجودة، يمكن أن يصل أداء إعادة توجيه الطبقة 3 إلى سرعة الخط، مما يعني أن الجهاز يمكنه إعادة توجيه حركة المرور بأقصى معدل مادي للواجهة. بالنسبة للشبكات التي تحمل كميات كبيرة من حركة مرور الصوت والفيديو وقواعد البيانات والافتراضية والتخزين وتطبيقات الذكاء الاصطناعي، فإن إعادة التوجيه بسرعة الخط هي قدرة حاسمة.

بروتوكولات التوجيه التي تدعمها محولات الطبقة 3

لا يقتصر محول الطبقة 3 على التوجيه الثابت البسيط. تدعم العديد من الطرز الاحترافية بروتوكولات التوجيه الديناميكية، مما يسمح لها بالمشاركة في بنى توجيه أكبر.

تسمح قدرات التوجيه هذه لمحولات الطبقة 3 بالتكيف مع سيناريوهات مختلفة، من شبكات المؤسسات الصغيرة إلى بيئات المشغلين واسعة النطاق ومراكز البيانات.

تجزئة VLAN وأمن الشبكة

VLAN هي ميزة مهمة أخرى لتبديل الطبقة 3. VLAN، أو الشبكة المحلية الظاهرية، تقسم شبكة مادية واحدة إلى شبكات منطقية متعددة. يمكن فصل الأقسام أو الخدمات أو مجموعات الأجهزة المختلفة حتى لو كانت تشترك في نفس البنية التحتية للتبديل المادي.

على سبيل المثال، قد تفصل مؤسسة بين أجهزة الكمبيوتر المكتبية وهواتف IP وكاميرات المراقبة و Wi-Fi للضيوف ومعدات الإنتاج وخوادم الإدارة إلى شبكات VLAN مختلفة. هذا يحسن الأمان، ويقلل نطاق البث، ويبسط الإدارة، ويسمح بتطبيق سياسات حركة مرور مختلفة على مناطق الأعمال المختلفة.

عندما تحتاج الأجهزة في شبكات VLAN مختلفة إلى الاتصال، يمكن لمحول الطبقة 3 توفير التوجيه بين شبكات VLAN. هذه واحدة من أكثر حالات الاستخدام شيوعًا لمحولات الطبقة 3 في شبكات المؤسسات والحرم الجامعي.

أين تُستخدم محولات الطبقة 3

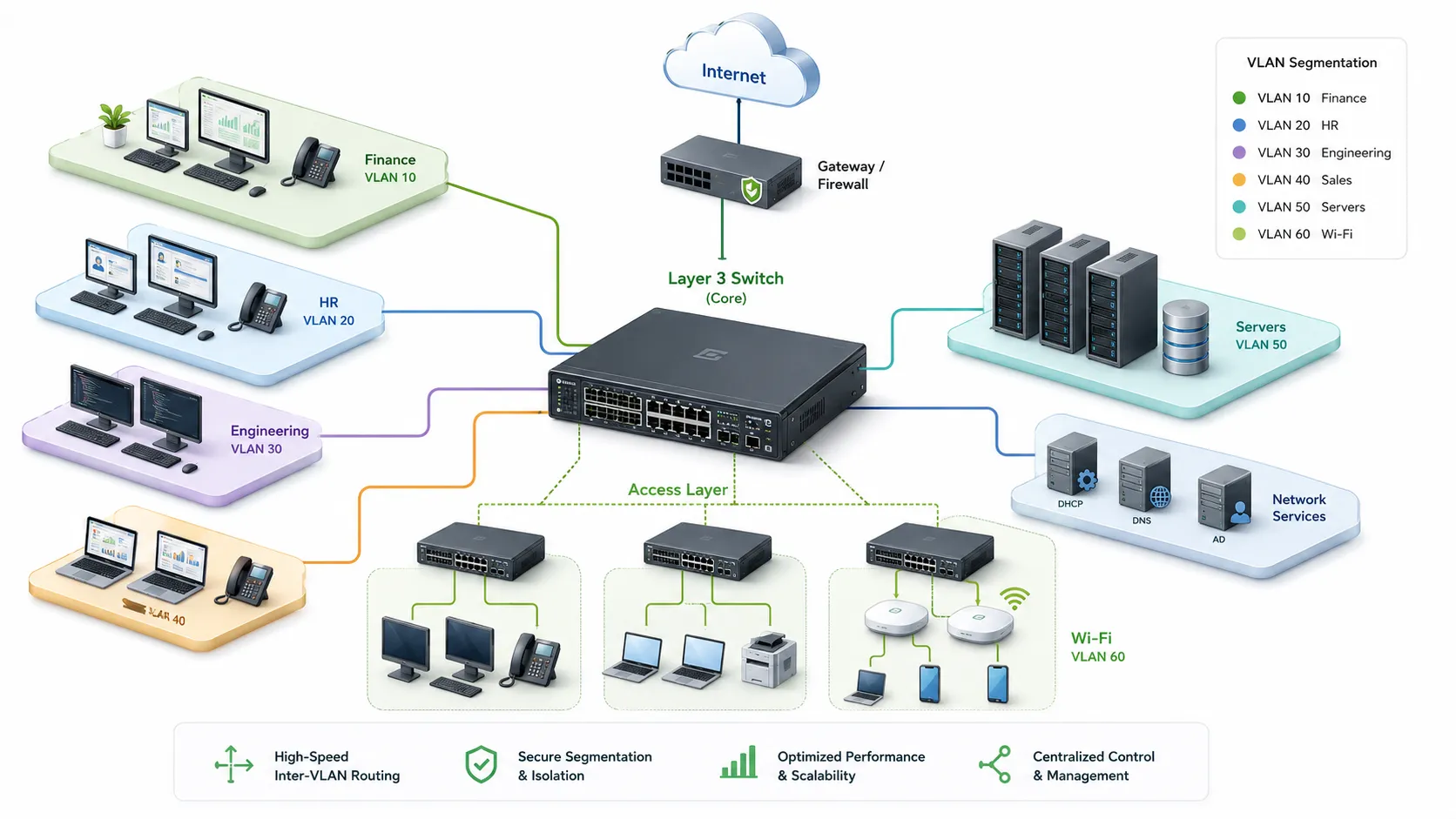

الشبكات الأساسية للمؤسسات

في شبكات المؤسسات، يتم نشر محولات الطبقة 3 بشكل شائع في الطبقة الأساسية أو طبقة التجميع. فهي تربط الأقسام المختلفة، وشبكات الخدمات، ومناطق الخوادم، والشبكات اللاسلكية، وأجهزة الخروج من الإنترنت. يستخدم تصميم المؤسسة النموذجي نموذجًا ثلاثي الطبقات: الطبقة الأساسية، وطبقة التجميع، وطبقة الوصول.

في هذا النموذج، تعتمد الطبقة الأساسية عادةً على محولات الطبقة 3 لتبادل البيانات عالي السرعة والتوجيه عبر الشبكات الفرعية. تستخدم طبقة الوصول عادةً محولات الطبقة 2 لتوصيل الأجهزة الطرفية مثل أجهزة الكمبيوتر المكتبية وهواتف IP والكاميرات والطابعات ونقاط الوصول اللاسلكية والأجهزة الطرفية الأخرى.

شبكات المشغلين والمدن

في شبكات المشغلين، يمكن استخدام محولات الطبقة 3 في عقد حافة المدينة، ونقاط وصول خطوط المؤسسات المستأجرة، ومواقع تجميع الخدمات. فهي توفر عزل VLAN مرنًا، وتوجيه السياسات، وإعادة توجيه عالية السرعة، ووصولاً قابلاً للتطوير لعملاء أو أنواع خدمات مختلفة.

مراكز البيانات

تتطلب مراكز البيانات زمن انتقال منخفضًا، وإنتاجية عالية، وربطًا قابلاً للتطوير بين الخوادم. قد يحتوي مركز البيانات الحديث على آلاف الخوادم، ومضيفي الافتراضية، وأنظمة التخزين، والحاويات، ومجموعات الخدمات. تساعد محولات الطبقة 3 في إنشاء بنى شبكة أكثر تسطحًا، وتقليل القفزات التوجيهية، وتحسين كفاءة حركة المرور.

في تصميمات مراكز البيانات عالية الأداء، يمكن أن يؤدي استخدام تبديل الطبقة 3 إلى تحسين أداء حركة المرور الشمالية-الجنوبية بشكل كبير. تظهر بيانات الصناعة ذات الصلة أن مراكز البيانات التي تستخدم محولات الطبقة 3 عالية الأداء قد تقلل من زمن انتقال حركة المرور الشمالية-الجنوبية بأكثر من 40٪.

شبكات الحرم الجامعي والمستشفيات والأنظمة المالية

تتطلب شبكات الحرم الجامعي وشبكات المستشفيات وأنظمة التداول المالية عادةً موثوقية عالية وأداءً يمكن التنبؤ به. يمكن لمحولات الطبقة 3 دعم الروابط الزائدة، والتقارب السريع، وسياسات QoS لحماية استمرارية الأعمال واستقرار الخدمة.

في المستشفيات، تؤثر موثوقية الشبكة على الأنظمة الطبية، ومحطات التمريض، وأنظمة التصوير، واتصالات IP، وأنظمة الأمن. في البيئات المالية، يمكن أن يؤثر زمن الوصول والاستقرار على أنظمة التداول واستمرارية الأعمال. في شبكات الحرم الجامعي، يحتاج عدد كبير من المستخدمين والأجهزة إلى وصول مجزأ وقابل للإدارة وقابل للتطوير.

بنية نشر محول الطبقة 3

يجب أن يفصل النشر المصمم جيدًا لمحول الطبقة 3 مسؤوليات الشبكة إلى طبقات واضحة. هذا يجعل الشبكة أسهل في التوسع واستكشاف الأخطاء وإصلاحها وتأمينها وصيانتها.

طبقة الوصول

تقوم طبقة الوصول بتوصيل الأجهزة الطرفية مثل أجهزة الكمبيوتر وهواتف IP والكاميرات ونقاط الوصول اللاسلكية والطابعات والأجهزة الطرفية الصناعية وأجهزة إنترنت الأشياء. في العديد من الشبكات، يتم استخدام محولات الطبقة 2 هنا لأن المهمة الرئيسية هي وصول الجهاز المحلي.

طبقة التجميع

تقوم طبقة التجميع بجمع حركة المرور من محولات الوصول المتعددة. يمكنها تطبيق السياسات، وتجميع شبكات VLAN، وتوفير وصلات uplink زائدة، وإعداد حركة المرور للتوجيه الأساسي. تُستخدم محولات الطبقة 3 بشكل شائع هنا عندما يكون التوجيه بين شبكات VLAN أو التحكم في السياسات مطلوبًا.

الطبقة الأساسية

الطبقة الأساسية مسؤولة عن إعادة التوجيه عالي السرعة بين مناطق الشبكة الرئيسية. يجب أن تكون بسيطة وسريعة وزائدة ومستقرة. غالبًا ما تستخدم محولات الطبقة 3 في هذه الطبقة لأنها تجمع بين إعادة التوجيه بسرعة الخط والتوجيه الذكي.

دليل الاختيار التقني

يجب أن يعتمد اختيار محول الطبقة 3 على حجم الشبكة ونموذج حركة المرور ومتطلبات الموثوقية ونوع الخدمة والتوسع المستقبلي. العوامل التالية مهمة بشكل خاص في تصميم الحلول.

أداء إعادة التوجيه

يجب أن يدعم المحول سعة تبديل كافية ومعدل إعادة توجيه للحزم لحركة المرور الحالية والمستقبلية. بالنسبة لسيناريوهات الطبقة الأساسية أو مركز البيانات، غالبًا ما يكون إعادة توجيه الطبقة 3 بسرعة الخط مطلوبًا.

سرعة المنفذ وسعة uplink

قد تستخدم المؤسسات واجهات 1G، 10G، 25G، 40G، أو 100G اليوم، بينما تتجه الشبكات عالية الأداء نحو واجهات 400G/800G. يجب تخطيط سعة uplink وفقًا لكثافة الخادم، وحجم المستخدم، وحركة مرور الخدمات، وتصميم التكرار.

قدرة التوجيه و VLAN

يجب أن يدعم الجهاز بروتوكولات التوجيه المطلوبة، ومقياس VLAN، والتوجيه بين شبكات VLAN، وسياسات ACL، ووظائف البث المتعدد، وميزات الإدارة. قد تحتاج الشبكات الأكبر إلى OSPF، BGP، VRRP، توجيه السياسات، وعناصر تحكم أمنية متقدمة.

QoS وضمان الخدمة

تكون QoS مهمة عندما يتشارك الصوت والفيديو وحركة مرور التحكم والتطبيقات الحيوية للأعمال نفس الشبكة. يمكن لمحولات الطبقة 3 تصنيف حركة المرور الرئيسية وتحديد أولوياتها وحمايتها بحيث تظل الخدمات الحساسة لزمن الوصول مستقرة.

التكرار والتقارب السريع

لا يمكن تجنب أعطال الشبكة تمامًا، ولكن يجب أن يقلل التصميم من انقطاع الخدمة. تساعد الروابط الزائدة، والتقارب السريع، وتجميع الارتباطات، وتصميم التوجيه المناسب في الحفاظ على توفر الخدمات أثناء أعطال المنفذ أو الارتباط أو الجهاز.

الاتجاه المستقبلي لتبديل الطبقة 3

سيواصل حجم الشبكة وتعقيدها النمو مع 5G، وإنترنت الأشياء، والذكاء الاصطناعي، والحوسبة السحابية، والحوسبة الطرفية، وتحليلات الفيديو، والرقمنة الصناعية. ستستمر محولات الطبقة 3 في التطور نحو سرعة أعلى، وذكاء أقوى، وإدارة أسهل.

الاتجاه الأول هو عرض نطاق أعلى. ستصبح واجهات مثل 400G و 800G أكثر شيوعًا في شبكات العمود الفقري والسحابة ومراكز البيانات. الاتجاه الثاني هو التحسين الذكي. يمكن أن يساعد تحليل حركة المرور بقيادة الذكاء الاصطناعي في تحديد الازدحام، والتنبؤ بحركة المرور غير الطبيعية، وتحسين التوجيه، وتحسين كفاءة تشغيل الشبكة.

الاتجاه الثالث هو الإدارة الأصلية للسحابة والمؤتمتة. ستتم إدارة المحولات المستقبلية بشكل أكبر من خلال المنصات المركزية، و APIs، والقياس عن بُعد، والشبكات القائمة على النوايا، وأنظمة التكوين الآلية. هذا يقلل من أخطاء التكوين اليدوية ويحسن كفاءة التشغيل على نطاق واسع.

لن يقوم محول الطبقة 3 المستقبلي بإعادة توجيه الحزم بشكل أسرع فحسب. بل سيفهم أيضًا أنماط حركة المرور بشكل أفضل، ويكشف عن المزيد من بيانات التشغيل، ويصبح أسهل في الإدارة على نطاق واسع.

الخاتمة

يعد محول الطبقة 3 أحد أهم الأجهزة في البنية التحتية للشبكة الحديثة. فهو يجمع بين أداء تبديل الطبقة 2 وذكاء توجيه الطبقة 3، مما يسمح للشبكات بالتعامل مع حركة المرور المحلية وحركة المرور عبر الشبكات الفرعية بكفاءة.

قيمته الأساسية هي "التوجيه مرة واحدة، والتبديل عدة مرات". باستخدام جداول عناوين MAC، وجداول التوجيه، وتجزئة VLAN، وإعادة توجيه أجهزة ASIC، ودعم بروتوكول التوجيه، وميزات QoS، يمكن لمحول الطبقة 3 توفير اتصال عالي السرعة وآمن وقابل للتطوير لشبكات المؤسسات وشبكات المشغلين ومراكز البيانات والحرم الجامعي والمستشفيات والأنظمة المالية.

مع نمو حركة مرور الشبكة وتزايد تعقيد التطبيقات، ستستمر محولات الطبقة 3 في التحرك نحو إعادة التوجيه بسرعة الخط، وواجهات 400G/800G، وتحسين حركة المرور بقيادة الذكاء الاصطناعي، والإدارة الأصلية للسحابة، والعمليات الآلية. بالنسبة لمهندسي الشبكات، فإن فهم تبديل الطبقة 3 أمر ضروري لبناء بنية تحتية للشبكة موثوقة ومستعدة للمستقبل.

الأسئلة الشائعة

ما هو محول الطبقة 3؟

محول الطبقة 3 هو جهاز شبكة يجمع بين تبديل الطبقة 2 وتوجيه الطبقة 3. يمكنه إعادة توجيه حركة المرور بناءً على عناوين MAC داخل نفس الشبكة وتوجيه حركة المرور بناءً على عناوين IP بين الشبكات الفرعية المختلفة.

ما هي الميزة الرئيسية لمحول الطبقة 3 مقارنة بالموجه التقليدي؟

الميزة الرئيسية هي أن محول الطبقة 3 يجمع بين الأداء العالي لتبديل الطبقة 2 وذكاء توجيه الطبقة 3. غالبًا ما يستخدم أجهزة ASIC لأداء التوجيه بزمن انتقال منخفض جدًا وأداء قريب من سرعة الخط.

ماذا تعني عبارة "التوجيه مرة واحدة، والتبديل عدة مرات"؟

هذا يعني أن الحزمة الأولى عبر الشبكة الفرعية تتطلب قرار توجيه، ولكن يمكن إعادة توجيه الحزم اللاحقة التي تستخدم نفس المسار من خلال منطق التبديل عالي السرعة. هذا يحسن الكفاءة للاتصال المتكرر عبر الشبكات الفرعية.

هل يدعم محول الطبقة 3 شبكات VLAN؟

نعم. تدعم محولات الطبقة 3 بشكل شائع تجزئة VLAN والتوجيه بين شبكات VLAN. هذا يسمح بتقسيم شبكة مادية واحدة إلى شبكات منطقية متعددة مع الاستمرار في السماح بالاتصال الخاضع للرقابة بينها.

أين تُستخدم محولات الطبقة 3 بشكل شائع؟

تُستخدم على نطاق واسع في الشبكات الأساسية للمؤسسات، وطبقات التجميع، وشبكات الحرم الجامعي، والمستشفيات، والأنظمة المالية، وشبكات وصول المشغلين، ومراكز البيانات التي تتطلب توجيهًا عالي السرعة وتجزئة حركة مرور موثوقة.

ما هو مستقبل محولات الطبقة 3؟

تتجه محولات الطبقة 3 نحو واجهات عالية السرعة مثل 400G/800G، وتحسين حركة المرور بقيادة الذكاء الاصطناعي، والإدارة الأصلية للسحابة، والقياس عن بُعد، وعمليات الشبكة الآلية.
