تعمل الهواتف الصناعية المركبة في الموانئ والمناجم ومواقع التصنيع وعلى امتداد السكك الحديدية وفي مناطق العمليات الخارجية وغيرها من المواقع المكشوفة ضمن بعض أقسى البيئات في أنظمة الاتصالات الصناعية. وبعد العواصف الرعدية، تشمل الأعطال الشائعة خروج الهواتف من الشبكة، وعدم قدرة الخطوط التماثلية على اكتشاف رفع السماعة، وتعطل منافذ Ethernet في أطراف SIP، واضطراب عمل PoE، وفي الحالات الشديدة تعطل عدة أجهزة متصلة بالمبدّل نفسه أو بمسار الاتصال نفسه في وقت واحد.

تُظهر خبرة الصيانة الميدانية أن كثيرًا من هذه الأعطال لا يكون سببه الهاتف نفسه. والسبب الأكثر شيوعًا هو دخول جهد عابر مرتفع إلى الدوائر الإلكترونية الحساسة عبر خطوط اتصال نحاسية طويلة أو كابلات PoE أو دوائر الطاقة أو مسارات التأريض. لذلك فإن حماية هاتف صناعي خارجي تتطلب أكثر من تركيب واقٍ واحد من زيادة الجهد. وينبغي أن يتعامل التصميم المنسق مع طرق دخول الخطوط، ومواقع تركيب SPD، والربط متساوي الجهد والتأريض، ومسارات الكابلات، وحماية نظام الطاقة، وموقع المعدات بوصفها نظامًا واحدًا.

لماذا تكون الهواتف الصناعية الخارجية أكثر تعرضًا للصواعق وارتفاعات الجهد؟

عادةً ما تُصمم الهواتف الصناعية بدرجات حماية أعلى من دخول الغبار والماء، وأغلفة أكثر متانة، ونطاقات حرارة تشغيل أوسع من هواتف المكاتب. كما تُصمم بعض الطرازات للمناطق الخطرة أو البيئات المغبرة. لكن هذه الحمايات الميكانيكية والبيئية لا تحمي إلكترونيات الاتصالات تلقائيًا من الحث الكهرومغناطيسي أو الارتفاعات العابرة في الجهد.

الفرق الرئيسي بين التركيبات الداخلية والخارجية هو بيئة الكابلات. فمسارات الهاتف الداخلية تكون عادة قصيرة وداخل المباني، بينما قد تعتمد الهواتف الصناعية الخارجية على كابلات نحاسية تمتد لعشرات أو مئات الأمتار عبر حوامل كابلات مفتوحة وأعمدة وحدود المواقع وهياكل فولاذية ومناطق منشآت مكشوفة. وخلال نشاط الصواعق يمكن لهذه المسارات الطويلة الموصلة أن تلتقط جهودًا عابرة كبيرة.

لا تتطلب معظم الأعطال المرتبطة بالصواعق ضربة مباشرة للهاتف. فالتفريغ القريب للصاعقة يخلق مجالًا كهرومغناطيسيًا سريع التغير يمكنه اقتران الطاقة بالكابلات النحاسية المكشوفة. وفي الوقت نفسه قد يسبب تيار الصاعقة الداخل إلى الأرض فروق جهد كبيرة بين نقاط تأريض مختلفة. وعندها قد تصبح كابلات الاتصالات والطاقة جزءًا من مسار معادلة الجهد، ما يعرض الدوائر الإلكترونية منخفضة الجهد لتيارات مدمرة.

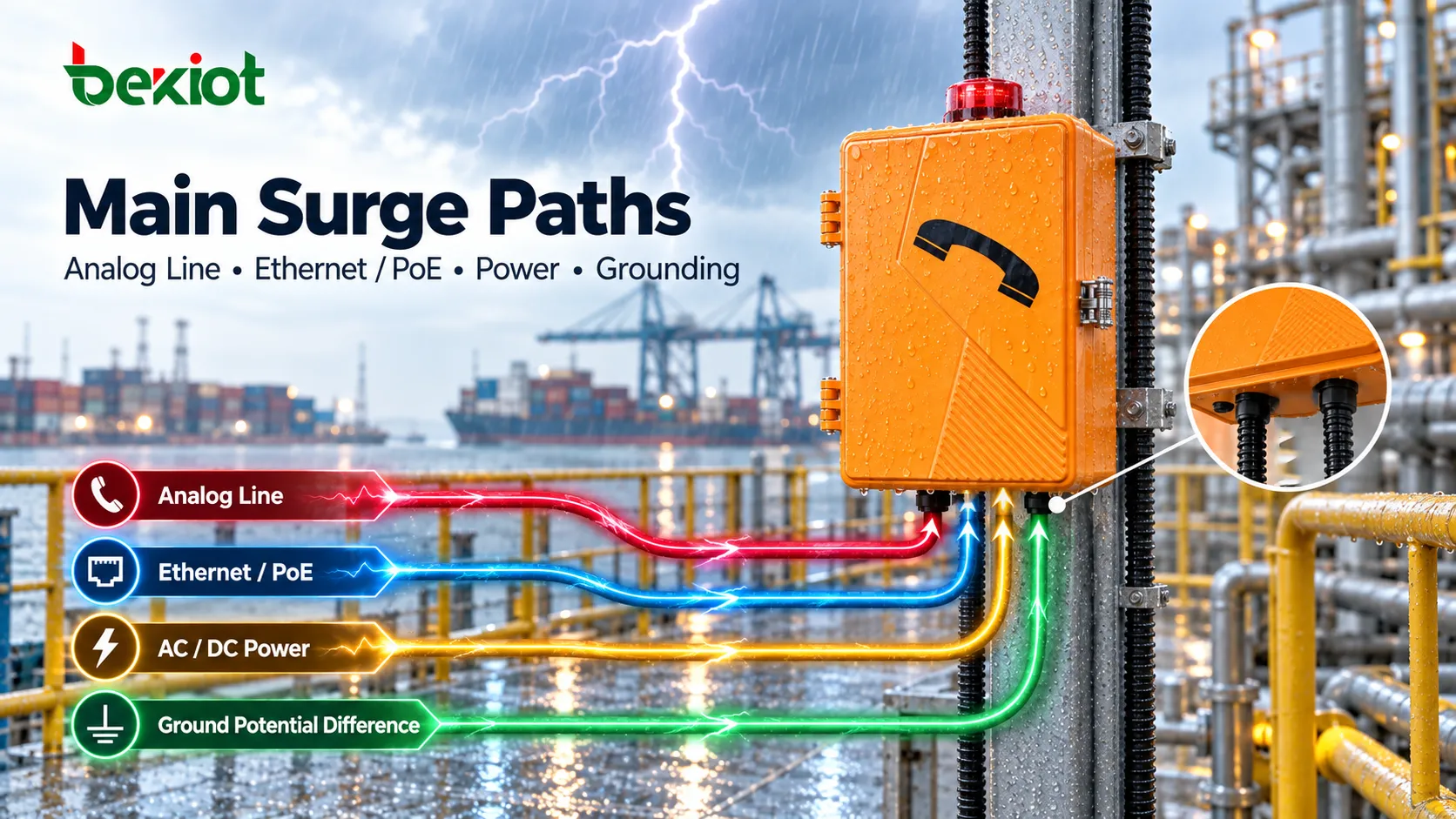

عمليًا، قد تتعرض الهواتف الصناعية الخارجية عبر ستة مسارات رئيسية للارتفاعات المفاجئة في الجهد:

• خطوط الصوت التماثلية النحاسية التقليدية؛

• كابلات بيانات Ethernet الصناعية؛

• أزواج تغذية PoE؛

• دوائر طاقة AC أو DC مستقلة؛

• إنذارات صوتية/ضوئية خارجية أو واجهات مرحلات أو أسلاك تحكم عن بُعد؛

• فروق الجهد بين الأغلفة المعدنية وشاشات الكابلات وأنظمة التأريض.

لذلك يجب التعامل مع الحماية من الصواعق والارتفاعات المفاجئة في الجهد كنظام متكامل. فحماية واجهة واحدة فقط وترك المسارات المعدنية الأخرى بلا حماية قد يسمحان لوصول طاقة الارتفاع المفاجئ إلى المعدات.

ما أنواع الارتفاعات المفاجئة في الجهد التي يجب تمييزها أولًا؟

في الصيانة الميدانية توصف كثير من أعطال الجهد العابر ببساطة بأنها «أضرار صواعق». وغالبًا ما يكون هذا الوصف واسعًا أكثر من اللازم لبناء استراتيجية حماية فعالة. ويجب على أنظمة الاتصالات الصناعية التمييز بين عدة مصادر للارتفاعات المفاجئة لأن طريقة الحماية المناسبة قد تختلف بدرجة كبيرة.

الضربات المباشرة للصواعق

قد تضرب الصاعقة مباشرة مبنى أو برج اتصالات أو هيكل دعم للكابلات أو قطعة معدنية مجاورة أو خطًا مكشوفًا. وقد تكون الطاقة في هذا النوع من الأحداث عالية جدًا. ولا يمكن توقع أن يتولى SPD صغير مركب بجانب هاتف واحد هذا الحدث بمفرده. يجب أن تعمل الحماية بالتنسيق مع نظام الحماية الخارجي من الصواعق في الموقع، وموصلات النزول، وشبكة التأريض، ومناطق الحماية من الصواعق.

الارتفاعات المحثوثة

تعد الارتفاعات المحثوثة من أكثر أسباب الأعطال شيوعًا في الهواتف الصناعية الخارجية، وقد تمثل أكثر من 80% من أعطال المعدات المرتبطة بظروف العواصف الرعدية. وحتى عندما تقع الصاعقة على مسافة من المعدات، يمكن للمجال الكهرومغناطيسي سريع التغير أن يحث جهدًا عابرًا عالي التردد في خطوط نحاسية طويلة ومكشوفة.

كلما زاد طول الكابل ومساحته المكشوفة وتعقيد البنية المعدنية المحيطة، زادت احتمالية اقتران طاقة كبيرة من الارتفاعات المحثوثة.

ارتفاعات فرق جهد الأرض

عندما يُصرف تيار الصاعقة إلى الأرض، قد ترتفع نقاط مختلفة في الموقع لحظيًا إلى جهود كهربائية مختلفة. قد يكون الهاتف الخارجي مؤرضًا محليًا، بينما تكون البوابة أو المبدّل في غرفة المعدات مرجعة إلى نقطة تأريض أخرى. ويمكن لكابل الاتصال أو الطاقة الذي يربط الموقعين أن يشكل مسار تيار بين الجهدين المختلفين.

وهذا أحد أسباب عدم كون تخصيص تأريض منفصل لكل جهاز كافيًا بالضرورة لإزالة الأعطال المرتبطة بالصواعق.

ارتفاعات تبديل نظام الطاقة

الصواعق ليست المصدر الوحيد للجهد العابر. فمغيرات التردد والمحركات الكبيرة والكونتاكتورات ومعدات توزيع الجهد العالي وعمليات التبديل يمكنها أيضًا توليد حالات عابرة كهربائية متكررة. وقد تكون هذه الارتفاعات أقل شدة من الصاعقة، لكن تكرارها الأعلى يمكن أن يسهم في تقادم وحدات الطاقة وحدوث أعطال اتصالات متقطعة وظهور ضوضاء مسموعة مع مرور الوقت.

هدف نظام الحماية المنسق هو التحكم في جميع هذه الأحداث العابرة قبل وصول طاقة مفرطة إلى إلكترونيات الهاتف.

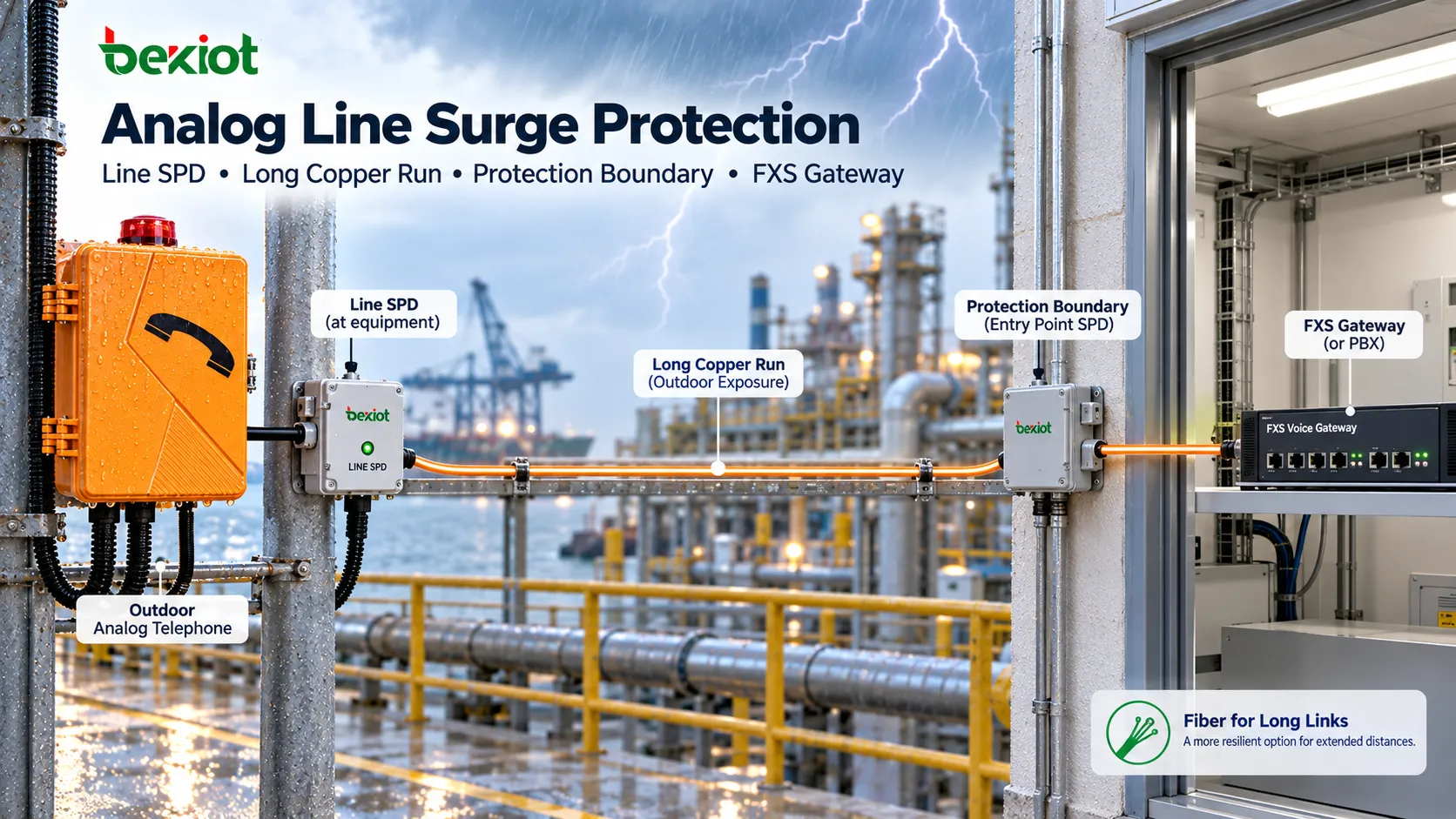

كيف ينبغي حماية الخطوط النحاسية الطويلة للهواتف الصناعية التماثلية؟

تتعرض الهواتف الصناعية التماثلية التقليدية بدرجة خاصة لأن الهاتف وتغذية الخط وجهد الرنين وإشارات الصوت تشترك جميعًا في مسار معدني نحاسي مستمر. ولا توفر الكابلات الخارجية الطويلة عزلًا جلفانيًا ذاتيًا، ويمكنها نقل طاقة الارتفاع المفاجئ مباشرة إلى الهاتف الميداني وإلى منفذ FXS في غرفة المعدات.

قد يبدو مسار الهاتف الصناعي التماثلي النموذجي كما يلي:

هاتف صناعي تماثلي خارجي → كابل نحاسي ميداني → صندوق توصيل خارجي → موزع → بوابة صوت FXS / PBX

من دون حدود حماية مناسبة يمكن للطاقة العابرة الانتقال في أي اتجاه على هذا المسار وإتلاف كل من الهاتف ومعدات الصوت المركزية.

من الأساليب الشائعة تركيب SPD لخطوط الاتصالات عند نقاط دخول الكابلات المناسبة وحدود المباني وبالقرب من المعدات الحساسة. وبحسب طول الكابل ومفهوم مناطق الحماية من الصواعق في الموقع، يمكن استخدام مراحل حماية منسقة لتصريف طاقة الارتفاع تدريجيًا وتقليل الجهد المتبقي الذي يصل إلى المعدات اللاحقة.

ومن القواعد الهندسية المهمة أن SPD قياسيًا لطاقة AC لا ينبغي استخدامه بديلًا لواقٍ من الارتفاعات مصمم خصيصًا لخطوط الهاتف التماثلية. تعمل دوائر الطاقة والصوت بجهود ومعاوقات وخصائص إشارة مختلفة. وقد يتداخل SPD غير المناسب مع التشغيل الطبيعي للهاتف مع استمرار عدم توفير حد الارتفاع المطلوب.

يجب ألا يتداخل SPD المستخدم في دائرة هاتف تماثلية مع:

• تغذية خط FXS؛

• جهد الرنين الطبيعي؛

• اكتشاف رفع السماعة ووضعها؛

• طلب DTMF؛

• نقل الصوت ثنائي الاتجاه؛

• خصائص الحلقة في مسارات الكابلات الطويلة.

تكتسب الحماية من جهة غرفة المعدات أهمية خاصة عندما تخدم بوابة FXS متعددة المنافذ عشرات الهواتف الخارجية. فقد يتسبب ارتفاع يدخل عبر دائرة ميدانية واحدة في تلف أكثر من منفذ إذا وصلت طاقة كافية إلى إلكترونيات البوابة.

في المواقع كثيرة الصواعق أو الروابط بين المباني أو مسارات الكابلات الطويلة جدًا والمكشوفة، يكون الحل الأكثر متانة على المدى الطويل هو تقليل المسارات المعدنية المستمرة حيثما أمكن. يمكن استخدام الألياف في جزء المسافة الطويلة وإجراء التحويل الكهربائي أقرب إلى المعدات الميدانية. ولأن الألياف الضوئية لا توفر مسارًا معدنيًا موصلًا، فهي تقلل بدرجة كبيرة انتقال الارتفاعات الناتجة عن الحث وفروق جهد الأرض.

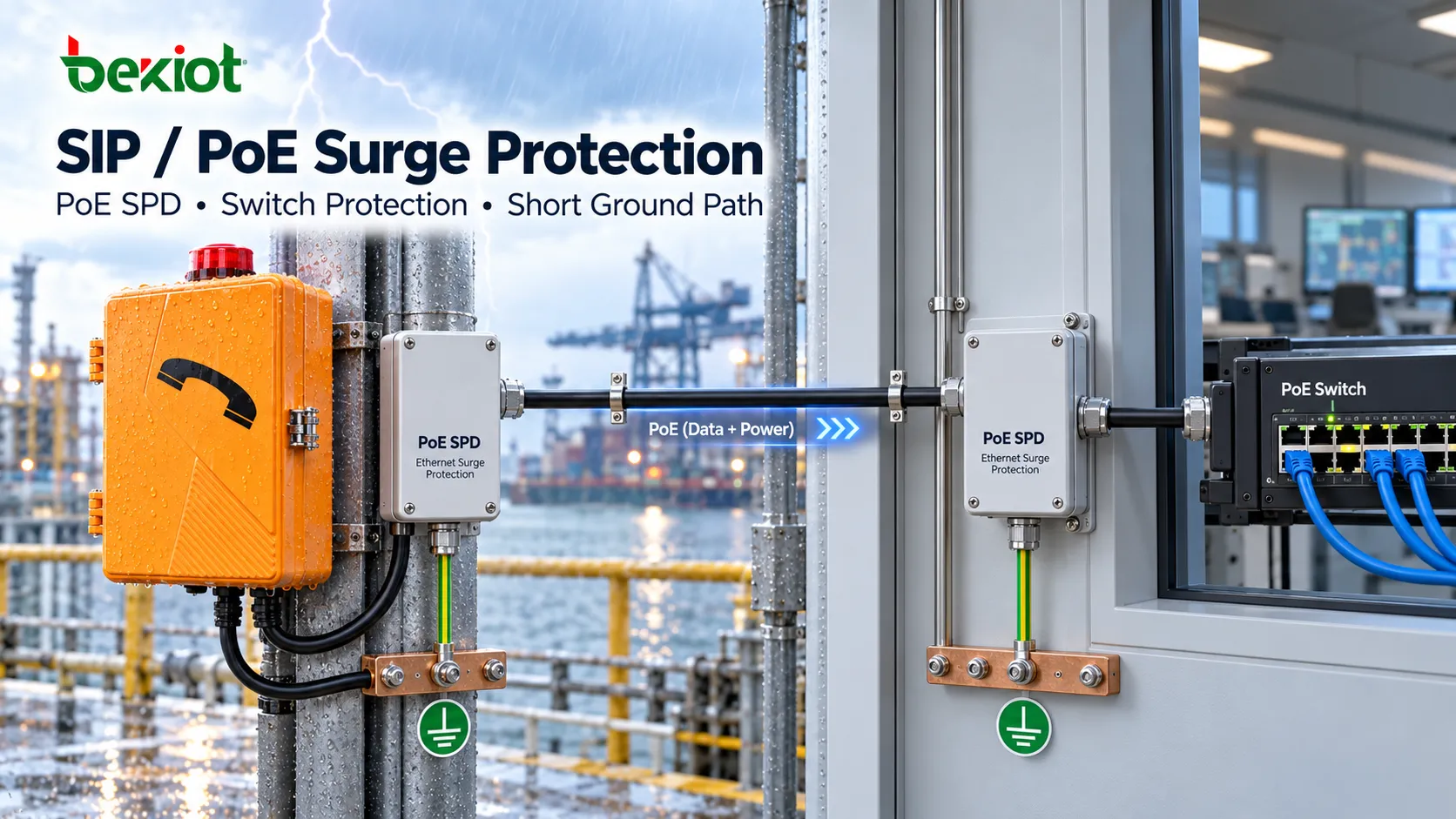

كيف ينبغي حماية الهواتف الصناعية SIP وخطوط PoE؟

استبدال هاتف تماثلي بهاتف صناعي SIP لا يلغي التعرض للارتفاعات. فكابل Ethernet المجدول يظل مسارًا معدنيًا موصلًا، ويمكن لمسار خارجي طويل التقاط طاقة ارتفاع محثوثة بالطريقة نفسها تقريبًا مثل خطوط الاتصال النحاسية الأخرى.

مع PoE يصبح الخطر أكثر تعقيدًا لأن البيانات والطاقة تشتركان في الكابل نفسه. وقد يتسبب ارتفاع واحد في تلف واجهة Ethernet في الهاتف ومنفذ PoE في المبدّل العلوي معًا.

ينبغي أن يحقق SPD Ethernet/PoE شرطين أساسيين. أولًا، يجب ألا يضيف فقد إدخال غير مقبول أو يقلل معدل بيانات Ethernet المطلوب. ثانيًا، يجب أن تتوافق خصائصه الكهربائية مع نظام PoE المستخدم، بما في ذلك جهد التشغيل وتكوين الأزواج المناسب.

على سبيل المثال، قد تفرض Fast Ethernet وGigabit Ethernet وترتيبات PoE المختلفة متطلبات مختلفة على دائرة الحماية. ووجود موصل RJ45 وحده لا يعني أن واقي الارتفاع مناسب لكل تطبيق Ethernet صناعي أو PoE.

هناك ثلاثة مواقع تستحق اهتمامًا خاصًا.

الحماية عند مدخل الكابل من جهة الهاتف

عندما يدخل كابل خارجي طويل إلى هاتف صناعي أو خزانة ميدانية، تمثل نقطة الدخول حدًا مهمًا للحماية. ويمكن وضع SPD Ethernet/PoE متوافق مع الشبكة ونظام PoE المركبين في نقطة الحماية المناسبة وفق تصميم مناطق الحماية من الصواعق في الموقع.

الحماية من جهة غرفة المعدات أو المبدّل

عندما يدخل كابل Ethernet خارجي إلى غرفة تحكم أو غرفة اتصالات أو مبنى، ينبغي أيضًا مراعاة حماية الشبكة الداخلية. فالهدف ليس حماية هاتف واحد فقط، بل منع الارتفاع من الوصول إلى مبدّل PoE وبقية الأجهزة المتصلة بالبنية الشبكية نفسها.

مسار تأريض SPD

اختيار SPD الصحيح ليس سوى جزء من الحل. فموصل التأريض الطويل أو الملفوف أو المنحني دون حاجة يمكن أن يقلل بدرجة كبيرة أداء تحويل الارتفاع. وفي الحدث العابر عالي التردد تصبح محاثة الموصل مهمة.

يجب تركيب SPD قريبًا من حد الحماية المقصود وربطه بنظام التساوي في الجهد عبر مسار قصير ومباشر ومنخفض المعاوقة، وفق التصميم الكهربائي الشامل وتصميم الحماية من الصواعق للموقع.

إذا استخدم هاتف صناعي SIP الألياف في مسار الاتصال، فإن الرابط البصري يوفر عزلًا جلفانيًا مفيدًا لنقل البيانات. ومع ذلك، يظل الهاتف أو جهاز تحويل الوسائط المحلي بحاجة إلى الطاقة، لذلك يجب تقييم مسار طاقة AC أو DC أو PoE بصورة منفصلة.

ما الذي يجب حمايته أيضًا في الهواتف الصناعية ذات التغذية المستقلة AC أو DC؟

قد تعمل الهواتف الصناعية الخارجية عبر PoE أو مصدر AC أو تغذية مخصصة 24 VDC أو 48 VDC. وحماية خط الاتصال فقط تترك نقطة ضعف واضحة عندما يستخدم الطرف دائرة طاقة مستقلة.

تتعرض أنظمة الطاقة الصناعية لكل من الارتفاعات المحثوثة بالصواعق والحالات العابرة الناتجة عن التبديل. لذلك يجب أن تكون الحماية من الارتفاعات في جانب الطاقة جزءًا من مخطط الحماية الكهربائية المنسق للموقع، لا ملحقًا منفصلًا يوضع بجانب الهاتف فقط.

بالنسبة إلى الهواتف الصناعية التي تتغذى من خزانة ميدانية أو مصدر مركزي، ينبغي أن يتحقق التصميم مما يلي:

• هل تم تركيب SPDs مناسبة في المراحل العليا من نظام التوزيع؛

• هل يلزم توفير حماية إضافية عند الخزانة الميدانية أو على مستوى الجهاز؛

• هل يطابق أقصى جهد تشغيل مستمر لـDC SPD نظام DC الفعلي؛

• هل تتوافق القطبية وترتيب التأريض مع جهاز الحماية؛

• هل يمكن إظهار حالة فشل SPD محليًا أو إرسالها عن بُعد.

في المنشآت الكبيرة ذات التعرض الكبير للصواعق تكون مراحل الحماية المنسقة مهمة. فالمرحلة العليا مصممة للتعامل مع الأحداث الأعلى طاقة، بينما تحد الحماية الأقرب إلى المعدات بدرجة إضافية من الجهد العابر المتبقي.

تركيب عدة SPDs غير مترابطة من دون التحقق من تنسيقها ليس بالضرورة أكثر أمانًا. فقد تخلق مراحل الحماية غير المتوافقة تفاعلات غير مرغوبة أو معاوقة غير طبيعية أو تشغيلًا غير موثوق.

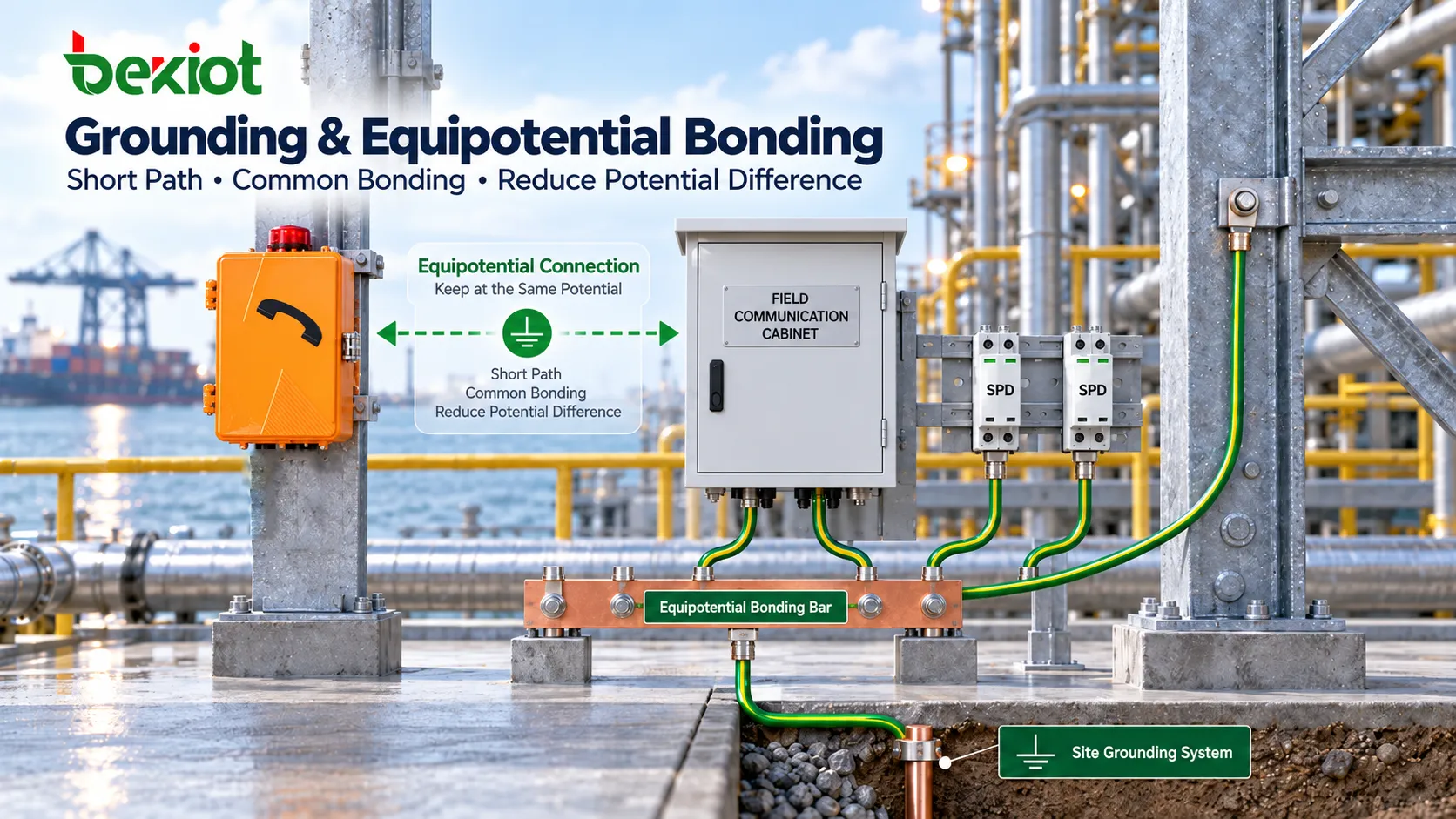

لماذا قد يكون التأريض والربط متساوي الجهد أهم من شراء SPD أغلى؟

يعمل جهاز الحماية من الارتفاعات بتوفير مسار متحكم منخفض المعاوقة للطاقة العابرة. وإذا لم يوفر نظام التأريض والربط مسارًا فعالًا، فقد لا يتمكن حتى SPD عالي الأداء من الحد من الجهد عند المعدات المحمية كما هو متوقع.

من المشكلات الشائعة في المواقع الصناعية الخارجية تجزؤ التأريض. فقد تكون أعمدة الهاتف وصناديق التوصيل الخارجية وخزائن الاتصالات وSPDs ومبدلات غرفة المعدات مؤرضة كل على حدة من دون نظام واضح ومنسق لمعادلة الجهد.

أثناء الصاعقة يمكن أن ترتفع نقاط التأريض المنفصلة هذه إلى جهود مختلفة. وقد يدفع فرق الجهد الناتج تيارًا عبر كابلات الاتصالات أو الطاقة، وهو ما يفسر كيف يمكن أن تتعطل المعدات رغم تركيب واقيات ارتفاع منفردة.

يضم التصميم الأكثر فعالية الهاتف الصناعي ومعداته المساندة ضمن نظام مشترك لـ الربط متساوي الجهد والتأريض بدلًا من التعامل مع كل مكوّن بوصفه مشكلة حماية منفصلة.

تشمل الاعتبارات المهمة:

• ربط الأغلفة المعدنية للهواتف والأغلفة الواقية بنظام التأريض الوقائي بصورة موثوقة؛

• توفير ربط متساوي الجهد للخزائن الخارجية وصناديق التوصيل والهياكل المعدنية؛

• إبقاء توصيلات تأريض SPD إلى قضيب تساوي الجهد قصيرة قدر الإمكان؛

• إنهاء شاشات الكابلات وفق تصميم الحجب والتأريض الخاص بالمشروع؛

• تنسيق تأريض الاتصالات مع نظام تأريض الحماية من الصواعق في المبنى؛

• تجنب حلقات التأريض الكبيرة غير الضرورية التي قد تولد تيارات دورانية وتشويشًا.

تستحق الروابط النحاسية بين المباني اهتمامًا خاصًا لأن المبنيين قد يواجهان جهود أرض مختلفة أثناء الصاعقة. وحيثما أمكن، فإن استبدال الرابط المعدني بين المباني بالألياف يوفر حدًا كهربائيًا أوضح بكثير.

كيف يؤثر مسار الكابلات في مخاطر الصواعق؟

الحماية من الصواعق للهواتف الصناعية الخارجية ليست مسألة اختيار معدات فقط. فمسار الكابل وطريقة التركيب يمكن أن يؤثرا بصورة ملموسة في كمية طاقة الارتفاع المقترنة بدائرة الاتصال.

قد تكون كابلات الاتصالات الطويلة المركبة كمسارات هوائية منفصلة أو الممتدة لمسافات طويلة بمحاذاة الهياكل الفولاذية الكبيرة أكثر عرضة للاقتران الكهرومغناطيسي. ويمكن للتوجيه الجيد أن يقلل هذا الخطر حتى قبل اختيار SPD.

تقليل الطول غير الضروري للكابل النحاسي الخارجي

إذا كان الموقع يحتوي بالفعل على شبكة ألياف أساسية، يمكن تمديد شبكة IP إلى خزانة ميدانية محمية قريبة واستخدام وصلة نحاسية قصيرة فقط بين الخزانة والهاتف الصناعي. وهذا أفضل عمومًا من مد مئات الأمتار من كابل Ethernet النحاسي المكشوف مباشرة من غرفة معدات مركزية.

تجنب المسارات المتوازية الطويلة مع كابلات القدرة العالية

ينبغي توجيه كابلات الاتصالات والطاقة وفصلها وفق متطلبات التركيبات الكهربائية ومنخفضة الجهد في الموقع. ويساعد تجنب المسارات المتوازية الطويلة غير الضرورية مع دوائر القدرة العالية على تقليل الاقتران الكهرومغناطيسي والتشويش.

إنشاء حد حماية واضح عند مداخل المباني

توفر نقطة دخول الكابل النحاسي الخارجي إلى غرفة تحكم أو مبنى اتصالات حدًا طبيعيًا للحماية. ويجب تنسيق موضع SPD وإنهاء الكابل والتأريض وترتيب الخزانة عند هذه النقطة.

لا تعتبر تصنيف IP المرتفع حماية من الارتفاعات

يصف تصنيف IP66 أو IP67 الحماية من دخول الغبار والماء. ولا يعني أن واجهات Ethernet أو PoE أو الدوائر التماثلية أو الطاقة قادرة على تحمل مستويات الارتفاع المتوقعة على خط خارجي.

وبالمثل، صُمم الغلاف المقاوم للانفجار أساسًا لإدارة مخاطر الاشتعال في المناطق المصنفة. ولا ينبغي الخلط بين الحماية من الانفجار والمناعة ضد الصواعق أو الارتفاعات.

ما القضايا الإضافية التي تنطبق على الهواتف الصناعية المقاومة للانفجار؟

عندما يُركب هاتف صناعي في منطقة خطرة مثل مصنع بتروكيماويات أو منشأة نفط وغاز أو موقع كيمياء الفحم أو بيئة غبار قابل للاشتعال، يجب أن تحافظ أعمال الحماية من الارتفاعات أيضًا على تصميم الحماية من الانفجار.

لا ينبغي ببساطة إضافة غلاف بلاستيكي قياسي لـSPD داخل منطقة خطرة، كما لا ينبغي تعديل ترتيب دخول الكابلات الأصلي من دون النظر في تأثير ذلك على التركيب المعتمد.

من الأساليب الهندسية الشائعة وضع مبدلات PoE وبوابات الصوت وأجهزة الحماية من الارتفاعات وغيرها من معدات الاتصالات العامة في منطقة آمنة أو داخل خزانة معتمدة بصورة مناسبة، مع إبقاء الهاتف المقاوم للانفجار نفسه داخل المنطقة الخطرة.

يجب أن تحافظ أي أعمال حماية إضافية من الارتفاعات على العناصر الأصلية التالية:

• مداخل الكابلات المحمية من الانفجار؛

• ترتيب غدد الإحكام؛

• سلامة الغلاف؛

• وصلة التأريض؛

• طريقة التركيب المطلوبة وفق شهادة المعدات.

تقع الحماية من الصواعق للهواتف في المناطق الخطرة عند تقاطع هندسة الاتصالات والهندسة الكهربائية ومتطلبات الحماية من الانفجار. ولذلك ينبغي تصميم التركيبات الحرجة وفق التصنيف الفعلي للمنطقة الخطرة ومفهوم الحماية من الصواعق في الموقع، لا تعديلها بصورة غير رسمية أثناء التركيب.

إذا ظل الهاتف يعمل بعد عاصفة رعدية، فهل يعني ذلك أن نظام الحماية سليم؟

ليس بالضرورة. تتعرض أجهزة الحماية من الارتفاعات لإجهاد تراكمي. وبعد أحداث متكررة يمكن أن تتدهور خصائص الحماية حتى لو استمر الهاتف في العمل بصورة طبيعية.

كما يمكن للأحداث العابرة منخفضة الطاقة أن تسبب تلفًا جزئيًا أو خفيًا بدلًا من عطل كامل وفوري. وتشمل الأعراض المعتادة:

• إعادة تشغيل هواتف SIP بصورة متقطعة؛

• عدم استقرار تفاوض PoE؛

• تفاوض روابط Ethernet على سرعة أقل؛

• انخفاض أداء الرنين في دوائر FXS التماثلية؛

• ظهور ضوضاء أثناء المكالمات؛

• عمل المرحلات أو منافذ I/O الخارجية بصورة غير طبيعية؛

• خروج الأجهزة من الشبكة بوتيرة أكبر أثناء العواصف الرعدية أو بعدها.

في المواقع الصناعية كثيرة الصواعق ينبغي إدراج حالة SPD ضمن صيانة الاتصالات الدورية. ويمكن أن يشمل الفحص مؤشرات حالة SPD وملامسات الفشل عن بُعد وشد الأطراف ووصلات التأريض وحالة الكابلات ودخول المياه إلى الخزائن واختبارات المكالمات الفعلية.

إذا تعرضت منطقة ما مرارًا لتلف منافذ Ethernet أو FXS، فقد لا يؤدي استبدال الهاتف أو البوابة مرارًا إلى معالجة السبب الجذري. وينبغي مراجعة طول الكابلات وموضع SPD وممارسات التأريض وفروق جهد الأرض بين المواقع كجزء من النظام الأشمل.

الأسئلة الشائعة

هل يحتاج الهاتف الصناعي ذو تصنيف IP66 أو IP67 إلى حماية من الارتفاعات أيضًا؟

نعم. يجب تقييم الحماية من الارتفاعات وفق بيئة التركيب. تحدد تصنيفات IP حماية الغلاف من الغبار والماء والأجسام الغريبة، لكنها لا توفر حماية لواجهات الاتصالات والطاقة من الحالات العابرة المحثوثة بالصواعق أو فروق جهد الأرض أو ارتفاعات تبديل نظام الطاقة.

إذا استخدم هاتف صناعي SIP تقنية PoE، فهل تكفي حماية المبدّل؟

لا. يمكن لكابل Ethernet الخارجي أن ينقل طاقة الارتفاع نحو الهاتف والمبدّل معًا. وبحسب طول الكابل ومناطق الحماية من الصواعق في الموقع، قد تكون الحماية مطلوبة عند مدخل الكابل من جهة الميدان وعند مدخل المبنى ومن جهة غرفة المعدات حتى تُؤخذ نهايتا الدائرة في الاعتبار.

هل يمكن لخطوط الهاتف التماثلية وEthernet استخدام SPD نفسه؟

لا ينبغي عادةً التعامل معها كتطبيقات قابلة للتبادل. فدوائر الصوت التماثلي وEthernet/PoE والطاقة تعمل بجهود وترددات ومعاوقات وخصائص إشارات مختلفة. وينبغي اختيار أجهزة الحماية خصيصًا لنوع الدائرة المراد حمايتها.

هل يعني استخدام الألياف أن الهاتف الصناعي لم يعد بحاجة إلى حماية من الصواعق؟

تزيل الألياف المسار المعدني المستمر للبيانات وهي فعالة جدًا في تقليل انتقال الارتفاعات الناتجة عن الحث الكهرومغناطيسي وفروق جهد الأرض. لكن الهاتف أو محول الوسائط أو المبدّل أو الخزانة الميدانية يظل بحاجة إلى الطاقة. لذلك تبقى الحماية من الارتفاعات في جانب الطاقة والتأريض ضرورية.

هل يكون موصل تأريض SPD الأكثر سماكة أفضل دائمًا؟

مقطع الموصل مهم لكنه ليس العامل الوحيد. أثناء الحدث العابر السريع قد يكون طول الوصلة ومسارها والانحناءات والمحاثة مهمة بالقدر نفسه. وينبغي عادةً إبقاء الوصلة بين SPD ونظام التساوي في الجهد قصيرة ومباشرة، مع استخدام مقطع الموصل المحدد من الشركة المصنعة وتصميم الحماية من الصواعق في المشروع.

هل يجب فحص SPD حتى إذا لم يتضرر الهاتف الصناعي بعد عاصفة رعدية؟

يوصى بالفحص الدوري لنقاط الاتصال الحرجة والمناطق كثيرة الصواعق. يمكن أن يتدهور SPD دون أن يتسبب فورًا في عطل الهاتف. ويساعد فحص حالة SPD ومسار التأريض والأسلاك ووظائف الاتصال الفعلية على اكتشاف المشكلات قبل حدث الارتفاع التالي.
