في غرف الخوادم، ومراكز البيانات، وخزائن الاتصالات، وغرف معدات الحافة، يصف المهندسون غالبًا المعدات بأنها 1U أو 2U أو 4U أو 6U. هذا الحرف “U” ليس مؤشر أداء. إنه وحدة ارتفاع مادية تُستخدم لتخطيط مقدار المساحة الرأسية التي سيشغلها خادم أو سويتش أو بوابة أو جهاز تخزين أو أي معدات أخرى قابلة للتركيب داخل رف قياسي.
فهم هذه الوحدة مهم لتصميم المشاريع. فهي تساعد الفرق على تقدير سعة الخزانة، وحجز مساحة للأجهزة المستقبلية، وتنظيم الكابلات، وتحسين تدفق الهواء، وتجنب تعارضات التركيب أثناء التسليم.
القياس الأساسي وراء معدات الرف

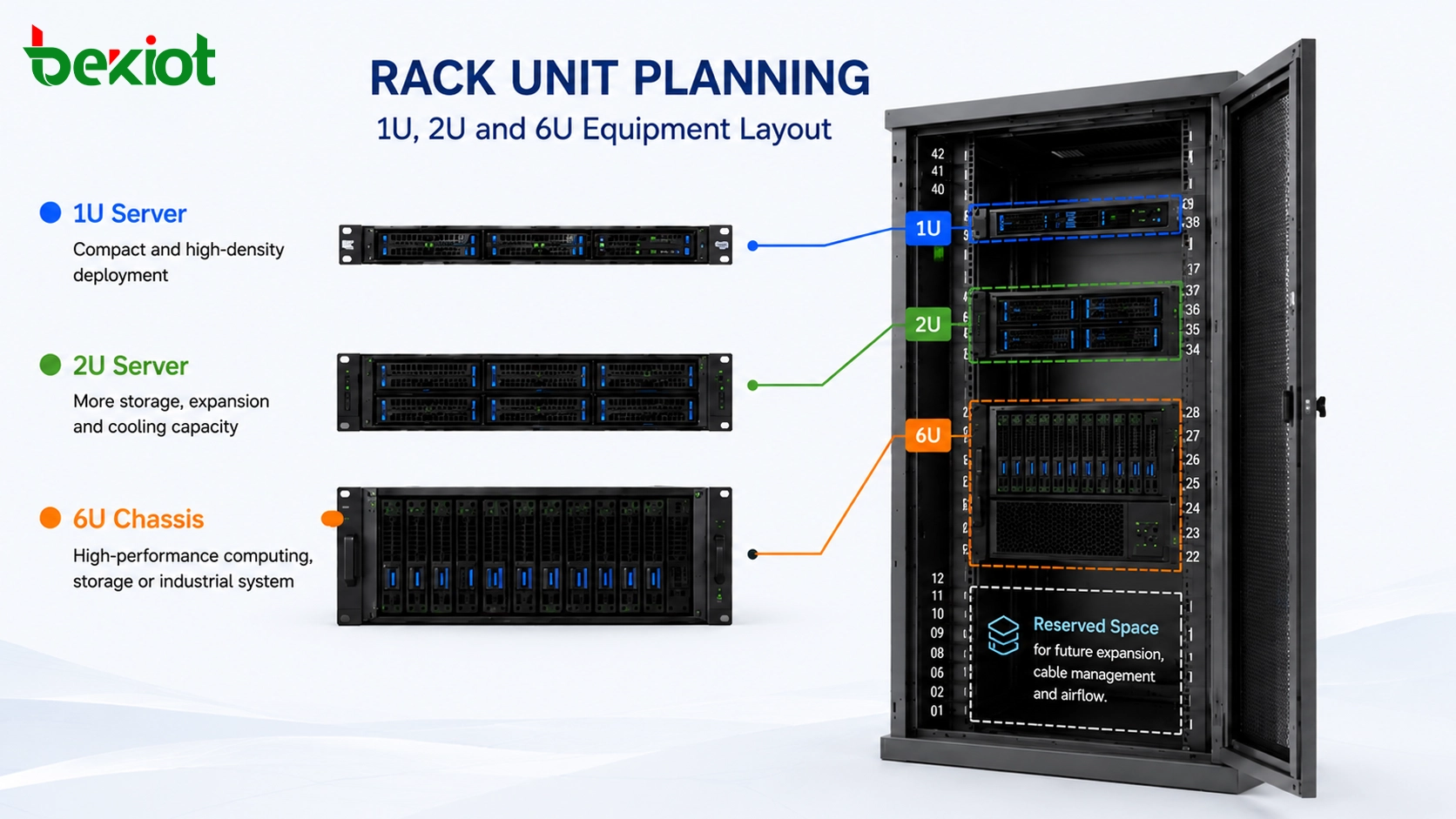

يشير “U” إلى “Rack Unit”، وهي وحدة قياس ارتفاع قياسية تُستخدم للمعدات المركبة على الرف. تعادل وحدة رف واحدة 1.75 بوصة، أي حوالي 4.45 سنتيمتر أو 44.45 مليمتر. عندما يُوصف جهاز بأنه 1U، فهو يشغل وحدة رف واحدة من الارتفاع الرأسي. ويشغل جهاز 2U وحدتين، بينما يشغل جهاز 6U ست وحدات رف.
يجعل هذا المعيار تخطيط المعدات أسهل بكثير. فبدلاً من قياس كل هيكل خادم يدويًا، يستطيع المهندسون استخدام قيمة U لفهم استهلاك مساحة الخزانة بسرعة. عادةً ما يكون خادم 1U مدمجًا ومناسبًا للنشر عالي الكثافة. ويوفر خادم 2U مساحة داخلية أكبر للأقراص وبطاقات التوسعة والتبريد أو العتاد الأعلى أداءً. أما الهياكل الأكبر مثل 4U أو 6U فقد تُستخدم للتخزين، وحوسبة GPU، والتحكم الصناعي، ومعالجة الوسائط، أو الأنظمة ذات الأغراض الخاصة.
كيف تساعد علامات الخزانة فرق التركيب

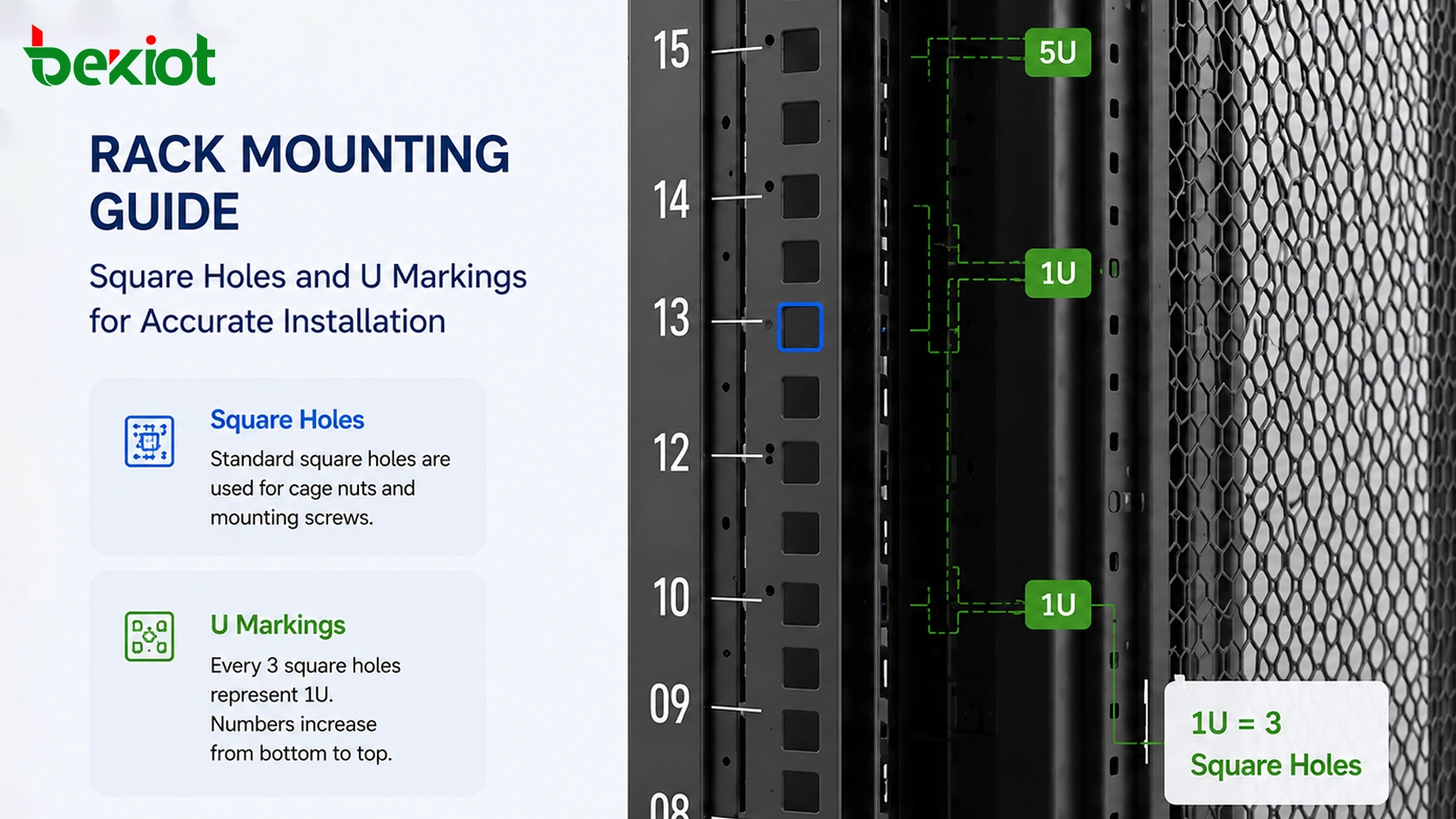

تتضمن خزائن الخوادم القياسية عادةً قضبان تركيب عمودية ذات ثقوب مربعة متكررة. هذه الثقوب المربعة ليست عشوائية. فهي تتوافق مع تباعد وحدات الرف، وتساعد العلامات الرقمية بجانبها الفنيين على تحديد الموضع الصحيح لكل جهاز.
في العديد من الخزائن، تمثل كل ثلاثة ثقوب مربعة وحدة رف واحدة. يبدأ الترقيم عادةً من أسفل الخزانة ويزداد إلى الأعلى. وهذا يسمح للمهندسين والمركبين باتباع مخطط الرف بدقة. على سبيل المثال، إذا حدد التصميم أن خادمًا 2U يجب تركيبه من U10 إلى U11، يمكن لفريق التركيب تحديد ثقوب التثبيت الصحيحة دون تخمين.
ارتفاعات الخزائن الشائعة في المشاريع الفعلية
أكثر خزائن الخوادم كاملة الارتفاع شيوعًا هي 42U. وهذا يعني أن الخزانة يمكنها نظريًا احتواء معدات بارتفاع رأسي إجمالي قدره 42 وحدة رف. وإذا كان كل جهاز يساوي 1U تمامًا ولم تُحجز أي مساحة، يمكن لخزانة 42U أن تحتوي على 42 جهازًا بارتفاع 1U.
في الواقع، تحجز فرق المشاريع عادةً مساحة إضافية للوحات التوصيل، ومنظمات الكابلات، ووحدات توزيع الطاقة، والألواح الفارغة، ومسارات تدفق الهواء، ومساحة الخدمة، والتوسعة المستقبلية. لذلك، لا يكون الحد الأقصى النظري دائمًا هو كثافة النشر الموصى بها.
| ارتفاع الخزانة | الاستخدام النموذجي | ملاحظات التخطيط |
|---|---|---|
| 24U | غرف خوادم صغيرة، مواقع حافة، مكاتب فرعية، مناطق معدات بجانب الجدار | مناسبة للنشرات الأصغر حيث تكون المساحة وعدد الأجهزة محدودين. |
| 42U | مراكز بيانات قياسية، غرف اتصالات، غرف معدات مؤسسية | أكثر ارتفاع خزانة استخدامًا لنشر الخوادم والشبكات بشكل عام. |
| 45U / 48U | غرف بيانات كبيرة السعة، خزائن عالية الكثافة، مشاريع تحتاج إلى مساحة كابلات أكبر | توفر مساحة رأسية إضافية للمعدات، وإدارة الكابلات، وتدفق الهواء، والتوسعة. |
لماذا يجب تخطيط U قبل الشراء
عند اختيار الخوادم، والسويتشات، وبوابات الاتصال، وأجهزة التخزين، وأجهزة الأمن، أو معدات الشبكات الصناعية، تساعد معرفة ارتفاع U على تحديد ما إذا كان يمكن تركيب الجهاز داخل الرف المخطط له. كما تساعد على تجنب أحد أكثر أخطاء المشاريع شيوعًا: شراء الأجهزة أولاً ثم اكتشاف أن مساحة الخزانة غير كافية.
في المشروع المصمم جيدًا، يجب أن تتضمن قائمة المعدات اسم الجهاز، والكمية، وارتفاع U، وموضع التركيب، ومتطلبات الطاقة، واتصال الشبكة، وإخراج الحرارة، ومساحة الصيانة. تسمح هذه المعلومات لفريق المشروع بحساب ما إذا كانت خزانة 24U أو 42U أو 45U أو 48U أكثر ملاءمة.
حساب المساحة هو الخطوة الأولى فقط
يُخبر حساب وحدات الرف الفريق بمقدار المساحة الرأسية التي تشغلها المعدات، لكنه لا يحل كل مشكلات التصميم. تحتاج الخزانة أيضًا إلى عمق كافٍ، وسعة تحمل وزن، وسعة طاقة، وسعة تبريد، ومساحة توجيه للكابلات.
على سبيل المثال، قد يناسب جهاز 1U من ناحية الارتفاع، لكنه قد لا يكون مناسبًا إذا كان عميقًا جدًا بالنسبة للخزانة، أو ثقيلًا جدًا على قضبان التركيب، أو يتطلب مساحة كابلات خلفية لم يتم حجزها.
يجب تضمين التوسعة المستقبلية
تنمو العديد من المشاريع بعد المرحلة الأولى. وقد تُضاف لاحقًا خوادم أو سويتشات أو بوابات أو لوحات توصيل أو أجهزة تسجيل أو أجهزة أمن أو وحدات حوسبة حافة إضافية. إذا امتلأت الخزانة بالكامل في البداية، فقد تتطلب الترقية اللاحقة خزانة ثانية، وكابلات إضافية، وتوزيع طاقة جديد، والمزيد من أعمال التركيب.
عادةً ما يحجز التصميم العملي وحدات رف غير مستخدمة للتوسعة المستقبلية ومرونة الصيانة. وهذا يجعل الترقيات اللاحقة أبسط ويقلل خطر إعادة تصميم تخطيط الخزانة بالكامل.
التخطيط لغرف الخوادم وخزائن الاتصالات
لا يقتصر تخطيط وحدات الرف على خوادم تكنولوجيا المعلومات. فهو مهم أيضًا لأنظمة الاتصالات، ومنصات IP PBX، وخوادم الوسائط، ومنصات dispatch، وخوادم التسجيل، وبوابات الفيديو، وبوابات RoIP، وسويتشات الشبكات، والموجهات، والجدران النارية، ومعدات الطاقة. يجب تقييم أي جهاز قابل للتركيب على الرف وفق ارتفاع U قبل التركيب.

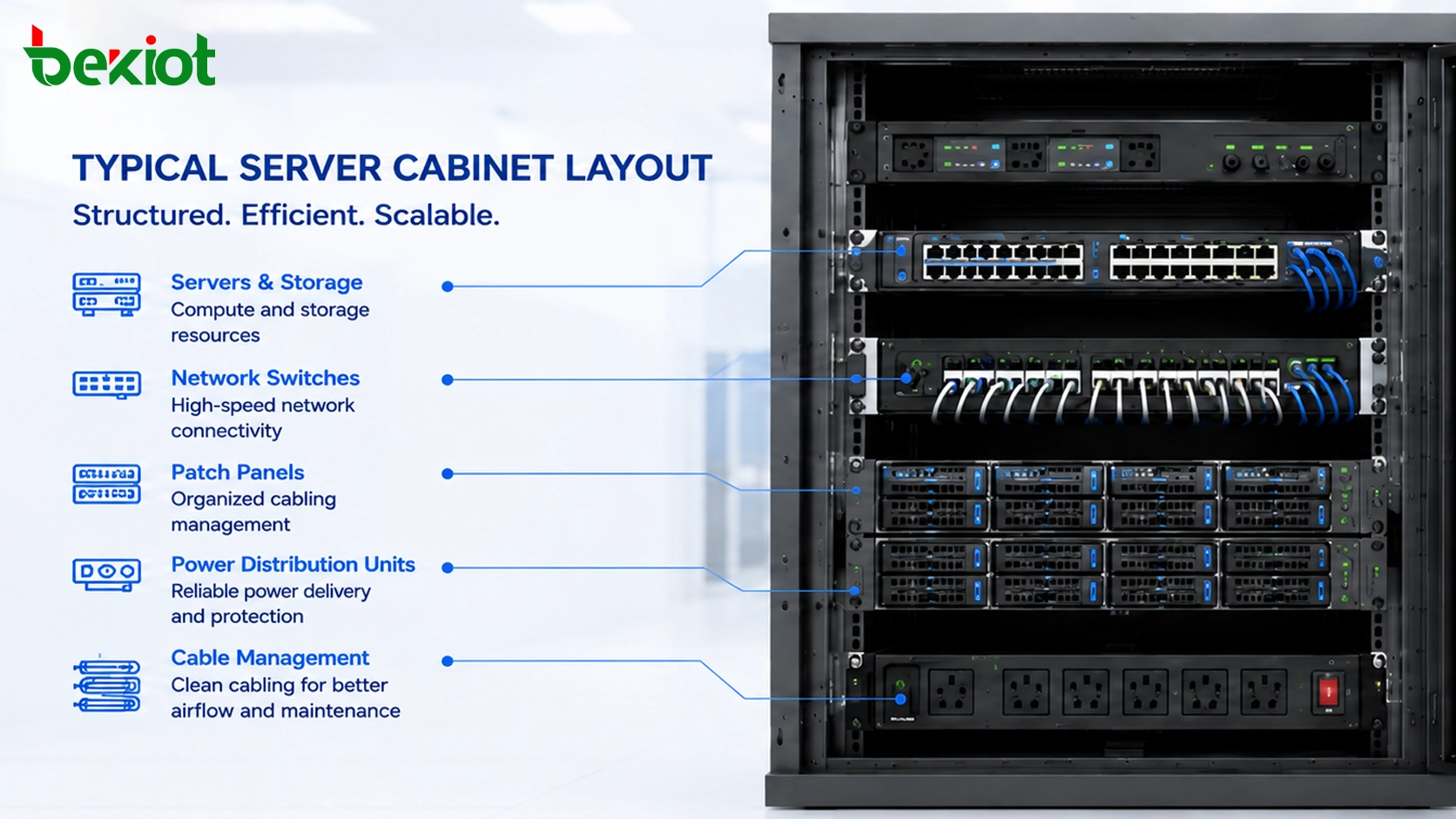

في مشروع نظام اتصال، قد تحتوي الخزانة على معدات IT وأجهزة اتصال في الوقت نفسه. على سبيل المثال، قد تتضمن خزانة واحدة خوادم، ومنصات SIP، وسويتشات، وبوابات، وتخزين، ولوحات توصيل، وأجهزة طاقة. يساعد مخطط رف واضح المركبين على تقليل أخطاء التوصيل، ويمنح فرق الصيانة بنية نظام أسهل قراءة.
سير عمل التصميم الموصى به
يجب أن تبدأ خطة الخزانة الموثوقة بقائمة المعدات. يجب فحص كل جهاز من حيث ارتفاع U، والعمق، والوزن، ومدخل الطاقة، واتجاه التبريد، وموقع المنافذ، وإمكانية الوصول للصيانة. بعد ذلك، يمكن للمهندس إنشاء رسم ارتفاع للرف يحدد مكان تركيب كل جهاز.
عادةً ما توضع المعدات الثقيلة في الجزء السفلي من الخزانة لتحسين الثبات. ويجب وضع لوحات التوصيل ومنظمات الكابلات بالقرب من الأجهزة التي تخدمها. أما الأجهزة التي تتطلب تشغيلًا أو فحص حالة متكررًا فيُفضل وضعها، قدر الإمكان، على ارتفاع مريح للرؤية.
تحقق من تفاصيل التركيب قبل التسليم
قبل أن يصل المشروع إلى مرحلة التركيب، يجب على الفريق تأكيد حجم الخزانة، ونوع القضبان، وملحقات التثبيت، وتوزيع الطاقة، والتأريض، واتجاه دخول الكابلات، والتهوية، ومساحة الخدمة المتاحة حول الخزانة. تؤثر هذه التفاصيل غالبًا على ما إذا كان تصميم الرف سيعمل بسلاسة في الموقع.
في المشاريع ذات الخزائن المتعددة، يكون الترقيم والوسم المتسقان مهمين. يجب أن يتطابق معرف الخزانة، وموضع U، واسم الجهاز، وخريطة المنافذ، وملصق الكابل، وملصق دائرة الطاقة مع الوثائق النهائية.
استخدم الألواح الفارغة ومنظمات الكابلات بشكل صحيح
الألواح الفارغة ليست للمظهر فقط. فهي تساعد على توجيه تدفق الهواء وتقليل إعادة تدوير الهواء الساخن في تصميمات التبريد من الأمام إلى الخلف. وتحافظ منظمات الكابلات على ترتيب كابلات الشبكة والطاقة، وتقلل إجهاد الانحناء، وتجعل الصيانة المستقبلية أسهل.
حتى عندما يبدو حساب U صحيحًا، فإن إدارة الكابلات السيئة قد تجعل الخزانة صعبة الصيانة. لذلك، لا ينبغي تخطيط مساحة الرف حول الأجهزة فقط، بل يجب تخطيط مسارات الكابلات، وتدفق الهواء، وإمكانية الوصول للصيانة معًا.
القيمة لأصحاب المشاريع والمتكاملين
يقلل التخطيط الصحيح لوحدات U من مخاطر المشروع. فهو يساعد المالكين على تقدير عدد الخزائن، ومساحة الغرفة، وتوزيع الطاقة، وسعة التوسعة المستقبلية قبل شراء المعدات. كما يساعد متكاملي الأنظمة على إعداد رسومات أوضح، وتقليل أخطاء التركيب، وتسليم تخطيط خزانة أكثر احترافية.
في مشاريع مراكز البيانات، والاتصالات، والاتصال الصناعي، والأمن، والمباني الذكية، يوفر نظام وحدات الرف لغة مشتركة بين المصممين، وموردي المعدات، والمركبين، وفرق الصيانة. عندما يفهم الجميع معنى 1U و2U و6U و42U، يصبح التخطيط أدق ويصبح التواصل أبسط.
أفضل تصميم خزانة ليس التصميم الذي يملأ كل وحدة رف. بل هو التصميم الذي يوازن بين كثافة المعدات، وتبديد الحرارة، والكابلات، والطاقة، والصيانة، وقابلية التوسع طويلة الأجل.
FAQ
هل يكون 1U دائمًا أفضل لأنه يوفر مساحة الخزانة؟
ليس دائمًا. يوفر جهاز 1U مساحة رأسية، لكن هيكل 2U أو أكبر قد يوفر تبريدًا أفضل، ومزيدًا من فتحات الأقراص، ومزيدًا من فتحات التوسعة، أو صيانة أسهل. يعتمد الاختيار الصحيح على الأداء، والكثافة، ومتطلبات الخدمة.
هل يمكن تركيب معدات رف من علامات تجارية مختلفة في الخزانة نفسها؟
عادةً نعم، إذا كانت تتبع أبعاد الرف القياسية وكانت عمق الخزانة، ونوع القضبان، وسعة الحمل، وملحقات التركيب متوافقة. ومع ذلك، يجب دائمًا فحص عمق الجهاز ومساحة الكابلات الخلفية قبل الشراء.
هل يجب تركيب سويتشات الشبكة في أعلى الخزانة أم في منتصفها؟
يعتمد ذلك على تصميم الكابلات. يعد تبديل أعلى الرف شائعًا في مراكز البيانات، بينما قد يكون الوضع في المنتصف أو الأعلى أسهل في غرف المعدات الصغيرة. يجب أن يقلل الموضع الأفضل طول الكابل ويحافظ على سهولة الصيانة.
ما مقدار مساحة الرف غير المستخدمة التي يجب حجزها؟
لا توجد قاعدة ثابتة لكل مشروع، لكن ترك مساحة لمنظمات الكابلات، والألواح الفارغة، والأجهزة المستقبلية، وتدفق الهواء عادةً أفضل من ملء الخزانة بالكامل في المرحلة الأولى.
هل يشمل ارتفاع U أقدام المعدات أو الحوامل المكتبية؟
يشير ارتفاع وحدة الرف عادةً إلى حجم التركيب على الرف. قد لا تتبع الأقدام المكتبية أو حوامل الجدار أو الملحقات غير الرفية القياس نفسه، لذلك يجب فحص مجموعة التركيب على الرف ورسم التركيب بشكل منفصل.
