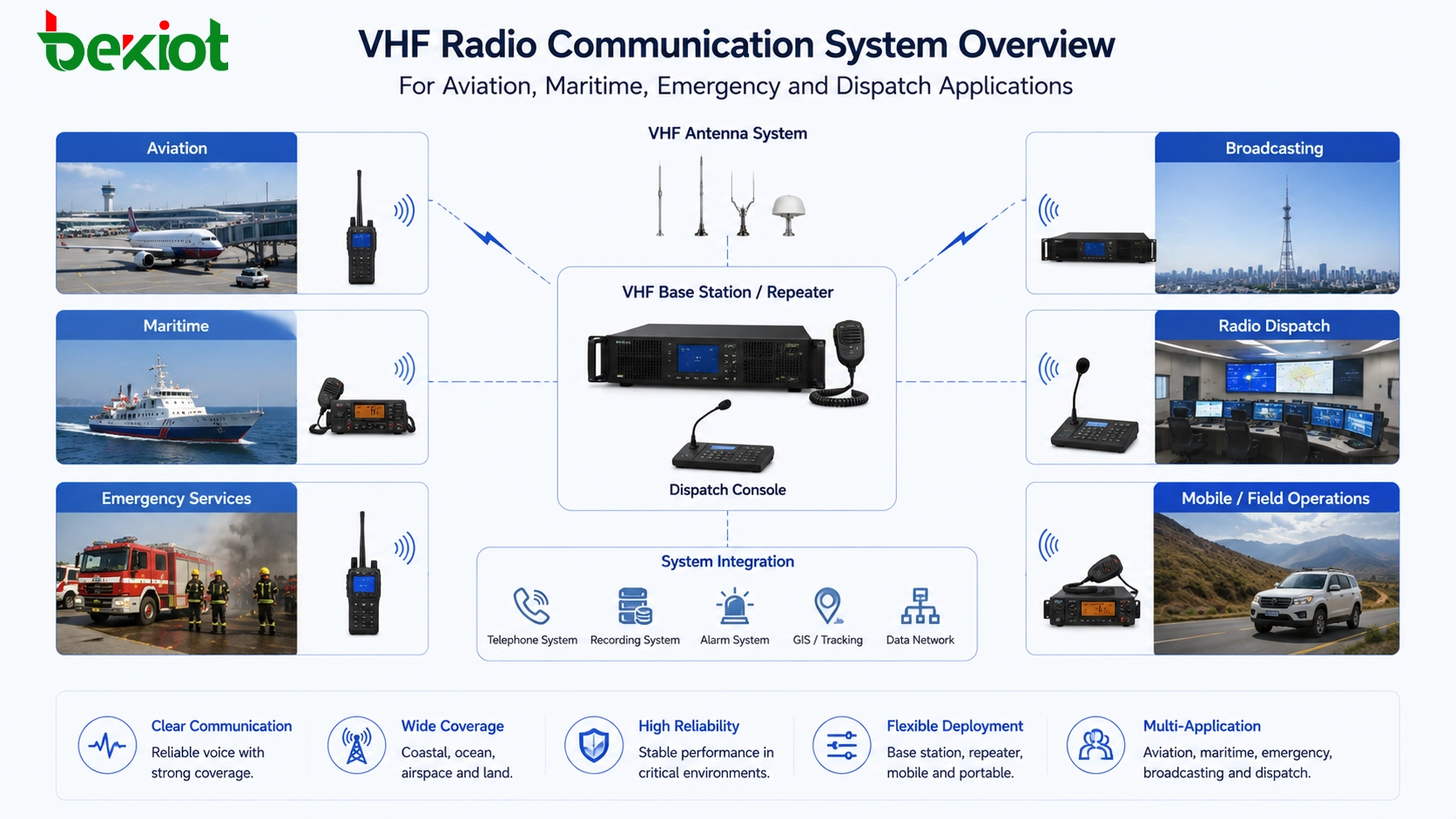

التردد العالي جداً، المعروف باسم VHF، هو نطاق ترددات راديوية يمتد من 30 ميجاهرتز إلى 300 ميجاهرتز. يُشار عموماً إلى أنظمة الاتصال التي تستخدم هذا النطاق الترددي بأنظمة الاتصال اللاسلكي VHF. في مشاريع الهندسة العملية، غالباً ما يُطرح موضوع VHF عندما يحتاج الاتصال اللاسلكي إلى الربط مع منصات التوزيع، ومراكز القيادة، وأنظمة الطوارئ، أو شبكات الاتصالات الموحدة.

يختلف اتصال VHF عن الاتصال الصوتي الشائع القائم على VoIP. يعتمد VoIP عادةً على شبكات IP، وإشارات SIP، والخوادم، والطرفيات الرقمية، بينما يعمل الاتصال اللاسلكي VHF عبر إرسال الترددات الراديوية عبر الأثير. نظراً لخصائص انتشاره، يُستخدم VHF على نطاق واسع في البث، والطيران، والاتصالات البحرية، والاستجابة للطوارئ، واللاسلكي للهواة. من بين هذه، يعد الاتصال في الطيران والبحرية اثنين من سيناريوهات المشاريع الأكثر شيوعاً حيث يلزم دمج أجهزة راديو VHF مع أنظمة القيادة والتوزيع الحديثة.

لماذا يستخدم هذا النطاق الترددي على نطاق واسع

يوفر نطاق 30 ميجاهرتز إلى 300 ميجاهرتز لاتصال VHF توازناً مفيداً بين التغطية، ووضوح الصوت، وحجم الهوائي، وموثوقية النظام. مقارنة ببعض النطاقات الترددية المنخفضة، يمكن لـ VHF دعم اتصال صوتي أوضح في العديد من البيئات العملية. مقارنة بالأنظمة عالية التردد، يمكن لـ VHF غالباً توفير تغطية منطقة أكثر استقراراً لاتصالات خط الرؤية أو شبه خط الرؤية.

في المشاريع الفعلية، يتم اختيار VHF عادةً عندما يكون الاتصال الصوتي السريع، والتغطية الميدانية الواسعة، والتشغيل اللاسلكي المباشر أكثر أهمية من خدمات البيانات المعقدة. إنه مفيد بشكل خاص في الأماكن التي يحتاج فيها المشغلون إلى اتصال فوري بالضغط للتحدث، مثل المطارات، والموانئ، والسفن، والمحطات الساحلية، ومراكز القيادة في حالات الطوارئ، وفرق العمليات الميدانية.

لا تكمن قوة VHF في النطاق الترددي نفسه فقط. بل تأتي قيمته أيضاً من معايير الصناعة الناضجة، وعادات التشغيل الراسخة، والنظام البيئي المخصص لمعدات الراديو. قامت قطاعات الطيران والبحرية بالفعل ببناء العديد من الإجراءات التشغيلية حول راديو VHF، لذا تحتاج مشاريع التكامل عادةً إلى احترام قواعد الراديو الحالية بدلاً من استبدالها بأنظمة صوتية شبكية عادية.

كيف يختلف عن الاتصال القائم على VoIP

يُبنى اتصال VoIP على شبكات الحزم. يتم التحكم في المكالمات عادةً بواسطة خوادم SIP، ومنصات IPPBX، والمبدلات البرمجية، أو أنظمة الاتصالات الموحدة. يتواصل المستخدمون عبر هواتف IP، والهواتف البرمجية، ووحدات التحكم في التوزيع، والبوابات، أو تطبيقات الهاتف المحمول. هذه البنية مرنة وقابلة للتطوير وسهلة التكامل مع أنظمة المؤسسات.

يتبع اتصال VHF منطقاً مختلفاً. يقوم مستخدم الراديو بإرسال الصوت عبر قناة تردد راديوي محددة. يمكن لأجهزة الراديو الأخرى أو المحطات الأرضية المضبوطة على تلك القناة استقبال الإرسال. في كثير من الحالات، يكون الاتصال نصف مزدوج، مما يعني أن أحد الطرفين يتحدث بينما يستمع الآخرون. عملية الضغط للتحدث شائعة، وانضباط القناة مهم.

بسبب هذا الاختلاف، لا يمكن عادةً التعامل مع أجهزة راديو VHF كهواتف SIP عادية أو طرفيات IP. إذا كان المشروع يحتاج إلى أجهزة راديو VHF للتواصل مع الهواتف، أو وحدات تحكم التوزيع، أو أنظمة التسجيل، أو منصات الطوارئ، أو مستخدمي VoIP، فعادةً ما تكون هناك حاجة إلى طبقة تكامل. قد تتعامل هذه الطبقة مع الوصول الصوتي، والتحكم في الضغط للتحدث، ونقل SIP، والتوجيه، وربط الأنظمة.

أين يُستخدم VHF بشكل شائع

يُستخدم VHF في عدة قطاعات. في البث، ارتبط تاريخياً بنقل الراديو والتلفزيون. في الاتصالات الطارئة، يمكن أن يوفر وصلات صوتية ميدانية عندما تحتاج الفرق إلى تنسيق سريع. في لاسلكي الهواة، يُستخدم VHF للأنشطة الشخصية والتقنية والمجتمعية. ومع ذلك، في مشاريع التكامل الهندسي، غالباً ما تأتي المتطلبات الأكثر شيوعاً من سيناريوهات الطيران والبحرية.

للاتصالات في الطيران والبحرية متطلبات تشغيلية واضحة، واستخدام قنوات محدد، ومعدات راديو مخصصة. هذه الأنظمة ليست مجرد أدوات اتصال؛ بل هي أيضاً جزء من إجراءات السلامة والملاحة والتنسيق والاستجابة للطوارئ. لهذا السبب، يجب التعامل مع تكامل VHF بعناية، خاصة عند ربط أجهزة الراديو بمنصات القيادة أو الأنظمة القائمة على IP.

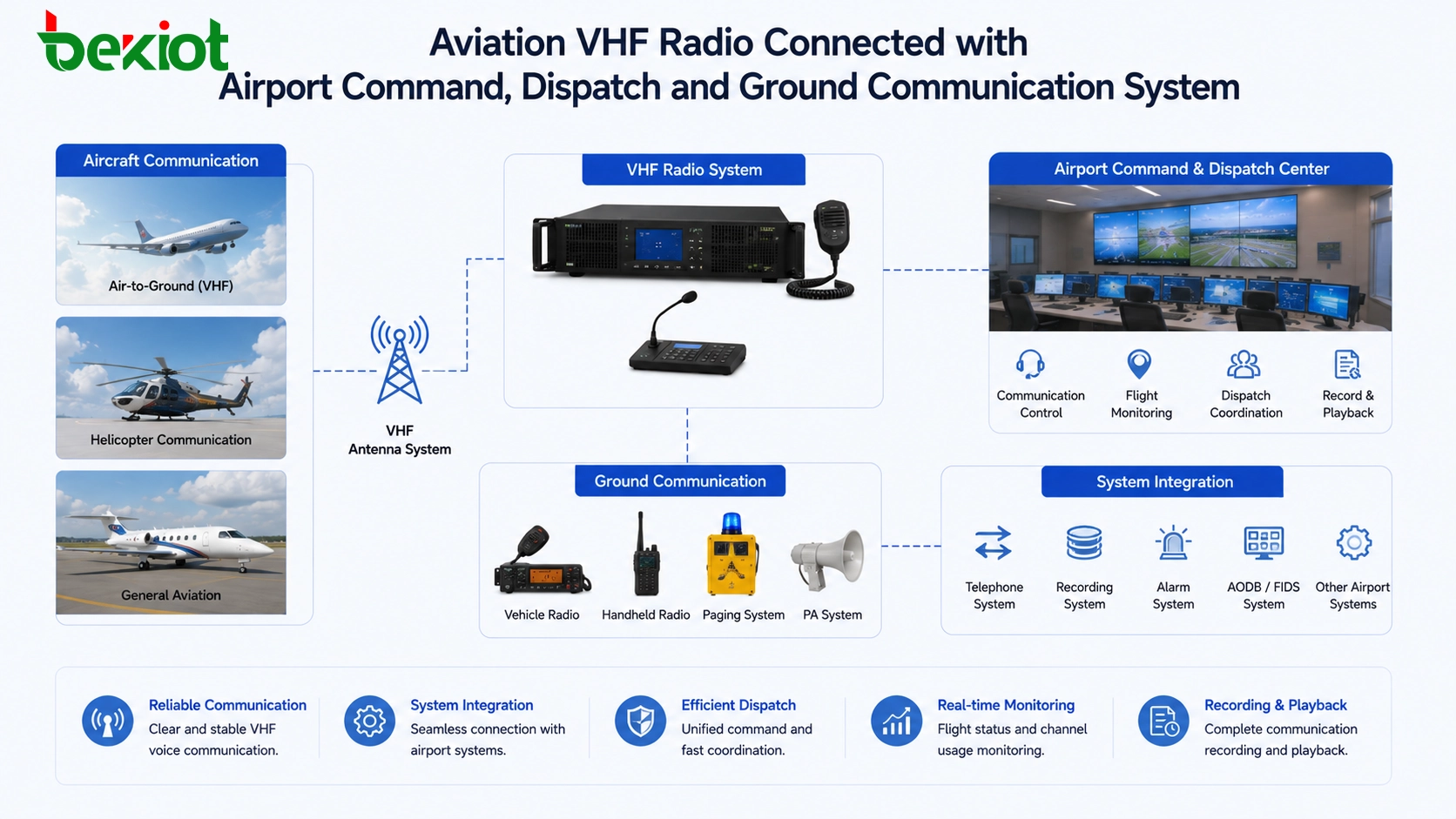

الاتصالات في الطيران في مشاريع المطارات

يستخدم الاتصال في الطيران كلاً من موارد التردد العالي والتردد العالي جداً. في العديد من مراجع الاتصالات الطيرانية، يرتبط HF عادةً بتردد 2 ميجاهرتز إلى 30 ميجاهرتز، بينما يعمل اتصال VHF الطيراني غالباً ضمن 118 ميجاهرتز إلى 136.975 ميجاهرتز. تُستخدم أجهزة راديو VHF الطيرانية بشكل أساسي للاتصال بين الطائرات والمحطات الأرضية، مثل الأبراج، وغرف التحكم، وفرق عمليات المطار، والمواقع القيادية ذات الصلة.

في مشاريع المطارات، قد يواجه القائمون على التكامل متطلبات لربط أجهزة راديو VHF الطيرانية بنظام القيادة والتوزيع. الهدف عادةً ليس استبدال نظام راديو الطيران، بل السماح للمشغلين المصرح لهم في مركز القيادة بمراقبة أو تنسيق أو التواصل عبر قناة الراديو الحالية وفقاً لقواعد التشغيل الخاصة بالمشروع.

قد تشمل معدات الراديو الطيرانية النموذجية مكبر صوت، وميكروفون يدوي، وشاشة عرض، وأزرار تحكم، ووصلة هوائي، ومصدر طاقة مخصص. نظراً لأن أجهزة الراديو الطيرانية غالباً ما تحتاج إلى قدرة إرسال موثوقة وتشغيل مستقر، فإن تخطيط الطاقة وجودة التركيب أمران مهمان. يجب أن يأخذ تصميم التكامل أيضاً في الاعتبار مطابقة مستوى الصوت، والتحكم في PTT، والتأريض، والتداخل الكهرومغناطيسي، وسلامة التشغيل.

الراديو البحري للسفن وعمليات الموانئ

يُستخدم الاتصال اللاسلكي البحري VHF على نطاق واسع بين السفن والمحطات الساحلية، والسفن والموانئ، والسفن التي تعمل بالقرب من بعضها البعض. يدعم الاتصال الملاحي اليومي، وتنسيق الموانئ، وتبادل المعلومات المرورية، والتحذيرات الجوية، والتنبيهات الاستغاثية، والمساعدة الطارئة. بالنسبة للعديد من عمليات السفن المنظمة، يعتبر الراديو البحري أداة اتصال أساسية قبل المغادرة.

لأجهزة الراديو البحري VHF خطة ترددات خاصة بها. يشمل نطاق VHF البحري المشار إليه بشكل شائع ترددات إرسال السفن من 156.025 ميجاهرتز إلى 157.425 ميجاهرتز و ترددات استقبال من 156.050 ميجاهرتز إلى 162.025 ميجاهرتز. هذه القيم مهمة في تخطيط النظام لأن المعدات والهوائي وطريقة التكامل يجب أن تتطابق مع بيئة الراديو الصحيحة.

إحدى نقاط الاتصال البحري المعروفة هي القناة 16، والتي تُستخدم على نطاق واسع كقناة دولية للاستغاثة والسلامة والنداء. في حالات الطوارئ في البحر، يسمح التبديل إلى القناة 16 للسفن القريبة والمحطات المعنية باستقبال اتصالات الاستغاثة وتقديم المساعدة وفقاً للإجراءات البحرية.

في مشاريع الموانئ والسواحل والبحرية والمحطات غير المأهولة، قد يكون هناك حاجة لتكامل الراديو البحري للتوزيع المركزي. قد يحتاج مركز القيادة إلى التواصل مع السفن، وزوارق الدوريات، وفرق عمليات الموانئ، أو مواقع السلامة البحرية عبر قناة الراديو الحالية. في مثل هذه الحالات، يمكن ربط نظام راديو VHF بوحدات تحكم التوزيع، وأنظمة التسجيل، ومنصات اتصالات IP، أو أنظمة إدارة الطوارئ.

تحديات التكامل في المشاريع الفعلية

على الرغم من أن أجهزة راديو VHF ناضجة وموثوقة، فإن دمجها في منصات الاتصالات الحديثة ليس دائماً بالأمر البسيط. تم تصميم العديد من أجهزة الراديو للتشغيل اللاسلكي المباشر بدلاً من التكامل المفتوح مع الأنظمة. قد لا توفر بعض الأجهزة واجهات خارجية قياسية، وقد يتطلب البعض الآخر كابلات مخصصة للوصول إلى الصوت، ومخرج مكبر الصوت، وإدخال الميكروفون، والتحكم في PTT، أو إشارات التحكم.

يجب على فريق المشروع أيضاً النظر في كيفية نقل الصوت بعد خروجه من جهاز الراديو. إذا كان النظام المستهدف يعتمد على SIP أو VoIP، فقد يحتاج صوت الراديو إلى التحويل إلى دفق صوتي عبر IP. إذا احتاج مستخدمو التوزيع إلى الرد عبر الراديو، فيجب على النظام أيضاً دعم التحكم في الضغط للتحدث من جانب التوزيع.

بالإضافة إلى ذلك، يتمتع الاتصال اللاسلكي بخصائص تشغيلية تختلف عن المكالمات الهاتفية العادية. المكالمة الهاتفية عادة ما تكون نقطة إلى نقطة وكاملة الازدواج. قد تتم مشاركة قناة الراديو بواسطة عدة مستخدمين وقد تتطلب ترتيباً صارماً في التحدث. يجب أن تتجنب منصة التكامل خلق ارتباك على قناة الراديو، خاصة في بيئات الطيران والبحرية والطوارئ.

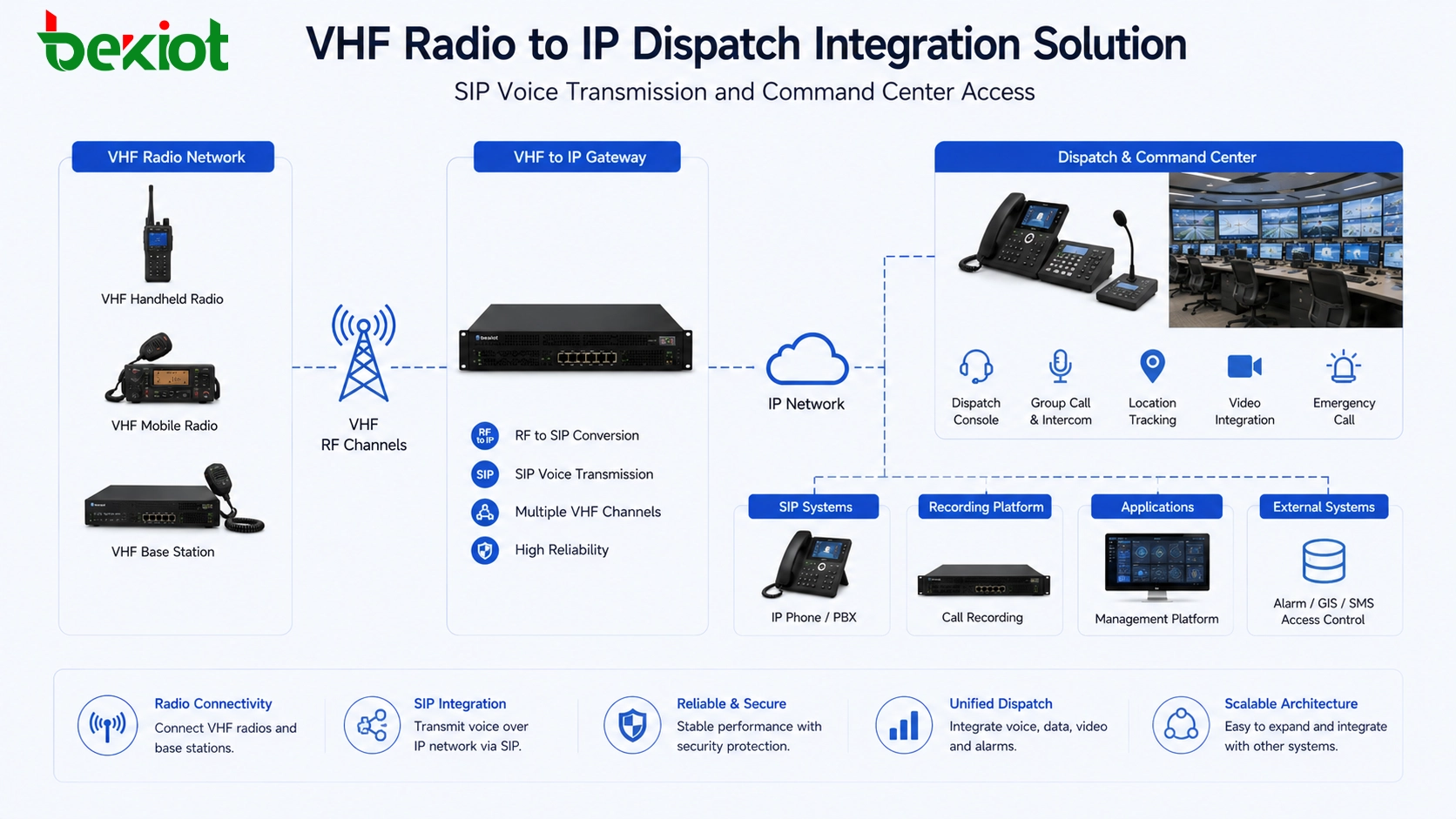

بنية عملية لتوصيل VHF بـ IP

تتضمن بنية التكامل الشائعة أربع طبقات. الطبقة الأولى هي معدات راديو VHF، بما في ذلك أجهزة راديو الطيران، وأجهزة الراديو البحرية، والهوائيات، ومصدر الطاقة، وملحقات الصوت المحلية. الطبقة الثانية هي طبقة الوصول إلى الراديو، والتي تربط إدخال الصوت، وإخراج الصوت، والتحكم في PTT، والإشارات الضرورية الأخرى.

الطبقة الثالثة هي طبقة تحويل الاتصالات. يمكن لهذه الطبقة تحويل الصوت وإشارات التحكم من جانب الراديو إلى اتصال صوتي قائم على IP. في العديد من المشاريع، يُستخدم SIP بحيث يمكن لقنوات راديو VHF الت interoperate مع وحدات تحكم التوزيع، وهواتف IP، والهواتف البرمجية، وأنظمة التسجيل، ومنصات الاتصالات الموحدة.

الطبقة الرابعة هي طبقة التطبيق. قد تشمل مراكز عمليات المطارات، وغرف توزيع الموانئ، ومنصات القيادة في حالات الطوارئ، وأنظمة تسجيل المكالمات، وشاشات GIS، وأنظمة ربط الإنذار، ولوحات معلومات الاتصالات الموحدة. من خلال هذه البنية، يظل راديو VHF هو مورد الاتصال الميداني، بينما تكتسب منصة القيادة قدرة الوصول والإدارة المركزية.

سيناريوهات المشروع النموذجية

نقاط التصميم قبل النشر

تأكيد تردد الراديو وحالة الاستخدام

يجب على المشروع تحديد ما إذا كان نظام الراديو مستخدماً لأغراض الطيران، أو البحرية، أو الطوارئ، أو الصناعية، أو غيرها من أغراض الاتصال بوضوح. قد يكون نطاق التردد، وقواعد القنوات، وتصاريح التشغيل، وإجراءات الاتصال مختلفة في كل مجال. يجب أن يتبع التكامل بيئة الاتصال الفعلية.

التحقق من الواجهات المتاحة

لا توفر جميع أجهزة راديو VHF منافذ توسعة ملائمة. قد يتطلب البعض الوصول عبر كابلات الميكروفون، أو مكبر الصوت، أو الملحقات، أو كابلات الواجهة المخصصة. قبل تصميم النظام، يجب على المهندسين التأكد من إمكانية توصيل إدخال الصوت، وإخراج الصوت، والتحكم في PTT، ومتطلبات الطاقة بأمان وموثوقية.

مطابقة إشارات الصوت والتحكم

مطابقة مستوى الصوت مهمة. إذا كان مستوى الإدخال منخفضاً جداً، فقد يسمع الطرف البعيد صوتاً ضعيفاً. إذا كان مرتفعاً جداً، قد يحدث تشويه. يجب أيضاً اختبار التحكم في PTT بعناية للتأكد من أن الراديو يرسل فقط عند التفويض ولا يظل مضغوطاً بشكل غير متوقع.

تخطيط قواعد التوزيع والأذونات

عند توصيل راديو VHF بمنصة توزيع، لا ينبغي أن يتمتع كل مستخدم بنفس صلاحية التحكم. يجب أن يحدد النظام من يمكنه الاستماع، ومن يمكنه الإرسال، ومن يمكنه التسجيل، ومن يمكنه إدارة القنوات، ومن يمكنه الوصول إلى سجلات الاتصال التاريخية.

النظر في التسجيل وربط الأحداث

في تطبيقات الطيران والبحرية والطوارئ، يمكن أن تكون إمكانية تتبع الاتصال مهمة. يجب النظر في التسجيل، والطوابع الزمنية، ومعلومات القناة، وهوية المشغل، وربط الأحداث إذا كان المشروع بحاجة إلى مراجعة لاحقة، أو حفظ الأدلة، أو تحليل العمليات.

لماذا الخبرة مهمة في تكامل VHF

يتمتع اتصال VHF بخصائص صناعية قوية. تمتلك أنظمة الراديو في الطيران والبحرية خطط تردد محددة، وعادات تشغيل، وإجراءات طوارئ، وأشكال معدات خاصة. لا يكفي دائماً نهج تكامل VoIP العام. يجب على فريق المشروع فهم كل من جانب الراديو وجانب اتصالات IP.

غالباً ما تكمن الصعوبة التقنية في التفاصيل: تكييف الكابلات، وتوقيت PTT، والتحكم في مستوى الصوت، ومعالجة الصدى والضوضاء، وانضباط قناة الراديو، وقابلية التشغيل البيني مع SIP، ومسار التسجيل، وتصميم أذونات النظام. قد يتسبب خطأ صغير في ضعف جودة الصوت، أو إرسال غير مستقر، أو تحكم غير صحيح في القناة، أو ارتباك تشغيلي.

لهذا السبب، يجب التخطيط لتكامل VHF كمشروع هندسة اتصالات بدلاً من مجرد مهمة توصيل أجهزة بسيطة. الاختبار المناسب مع أجهزة راديو حقيقية، ومستخدمي توزيع حقيقيين، وظروف شبكة حقيقية، وسير عمل تشغيلي حقيقي ضروري قبل تسليم النظام.

الخلاصة النهائية

يشير VHF إلى نطاق الترددات الراديوية من 30 ميجاهرتز إلى 300 ميجاهرتز ويستخدم على نطاق واسع في البث، والطيران، والاتصالات البحرية، والاستجابة للطوارئ، واللاسلكي للهواة. في مشاريع التكامل العملية، تعتبر تطبيقات الطيران والبحرية شائعة بشكل خاص لأن كلا المجالين يعتمدان بشكل كبير على اتصال راديو VHF المخصص.

غالباً ما يعمل اتصال VHF الطيراني ضمن 118 ميجاهرتز إلى 136.975 ميجاهرتز ويستخدم للاتصال بين الطائرات والأرض وعمليات المطارات. تستخدم أنظمة VHF البحرية عادةً ترددات حول 156 ميجاهرتز إلى 162 ميجاهرتز، مع خدمة القناة 16 كقناة دولية مهمة للاستغاثة والسلامة.

عندما تحتاج أجهزة راديو VHF إلى العمل مع مراكز القيادة، ووحدات تحكم التوزيع، وأنظمة VoIP، ومنصات تسجيل المكالمات، أو أنظمة إدارة الطوارئ، عادةً ما تكون هناك حاجة إلى طبقة تكامل من الراديو إلى IP. يجب أن يحافظ الحل المصمم جيداً على موثوقية الاتصال اللاسلكي مع إضافة الوصول المركزي، وقابلية التشغيل البيني مع SIP، والتسجيل، والتحكم في التوزيع، وربط المنصة.

الأسئلة الشائعة

هل VHF هو نفس اتصال جهاز اللاسلكي (walkie-talkie)؟

ليس تماماً. قد تستخدم بعض أجهزة اللاسلكي VHF، لكن VHF هو نطاق ترددي، وليس نوع جهاز محدد. يمكن لأجهزة راديو الطيران، وأجهزة الراديو البحرية، وأجهزة الراديو الطارئة، والأنظمة الأخرى العمل أيضاً ضمن نطاقات VHF.

هل يمكن لأجهزة راديو VHF التواصل مباشرة مع هواتف IP؟

عادةً لا بشكل مباشر. تستخدم أجهزة راديو VHF وهواتف IP آليات اتصال مختلفة. عادةً ما تكون هناك حاجة إلى طبقة تحويل أو تكامل لربط الصوت اللاسلكي وأنظمة الصوت القائمة على SIP.

لماذا تعتبر القناة 16 مهمة في الاتصالات البحرية؟

تُستخدم القناة 16 على نطاق واسع لأغراض الاستغاثة والسلامة والنداء في الاتصالات البحرية. تسمح للسفن والمحطات بمراقبة مكالمات الطوارئ والاستجابة عند الحاجة إلى المساعدة.

هل يمكن إعادة استخدام أجهزة راديو VHF الحالية في ترقية نظام التوزيع؟

في العديد من المشاريع، نعم. غالباً ما يمكن توصيل أجهزة الراديو الحالية عبر واجهات صوتية وتحكم مناسبة. ومع ذلك، يجب تأكيد التوافق من خلال الاختبار قبل النشر النهائي.

ما الذي يجب اختباره قبل توصيل راديو VHF بنظام القيادة؟

يجب على المهندسين اختبار وضوح الصوت، والتحكم في PTT، وسلوك القناة، وتأخير الإرسال، وجودة التسجيل، وقابلية التشغيل البيني مع SIP، وقواعد الأذونات، وإجراءات التشغيل في ظل ظروف العمل الفعلية.
