دخل الخط هو واجهة صوتية تستخدم لاستقبال إشارة بمستوى الخط من مصدر صوت خارجي، مثل خلاط صوت، مشغل وسائط، حاسوب، نظام هاتف، معالج صوت، بوابة نداء، واجهة راديو، جهاز تسجيل أو وحدة تحكم في نظام النداء العام. ويوجد عادة في المضخمات، الخلاطات، واجهات الصوت، السماعات النشطة، معدات التسجيل، أنظمة الاتصال الداخلي، أنظمة النداء، أجهزة البث ومنصات الاتصال الاحترافية.
بخلاف دخل الميكروفون المصمم لإشارات ميكروفون منخفضة جداً، يتوقع دخل الخط إشارة صوت أقوى وأكثر استقراراً. لذلك فهو مناسب لتوصيل معدات لديها بالفعل مرحلة خرج صوت خاصة بها. وعند مطابقة المستوى والموصل والممانعة بشكل صحيح، يساعد دخل الخط على تقديم صوت أنظف مع ضوضاء وتشوه أقل وحاجة أقل إلى ضبط كسب غير ضروري.
دور صوت مستوى الخط
في أنظمة الصوت، لا تكون كل الإشارات بالقوة نفسها. ينتج الميكروفون إشارة ضعيفة تحتاج إلى تضخيم مسبق. أما خرج السماعة فينتج إشارة قدرة قوية مخصصة لتشغيل مكبر صوت. وتقع إشارة مستوى الخط بين هذين الحدين وتستخدم لنقل الصوت بين المعدات.
يعد صوت مستوى الخط مهماً لأنه يوفر معياراً عملياً لتوصيل الأجهزة. يمكن لمشغل موسيقى أن يغذي خلاطاً، ويمكن للخلاط أن يغذي مضخماً، ويمكن لبوابة النداء أن تغذي نظام نداء عام، ويمكن لمعالج الصوت أن يغذي جهاز تسجيل. ولا يحتاج كل جهاز إلى التعامل مع صوت خام بمستوى الميكروفون إذا كانت الإشارة قد أعدت مسبقاً.
لهذا السبب يظهر دخل الخط في العديد من الأنظمة. فهو يعمل كنقطة دخول صوتية للمصادر التي تم تضخيمها بالفعل إلى مستوى قابل للاستخدام، لكنها ليست مخصصة لتشغيل السماعات مباشرة.
كيف يعمل مسار الإشارة
خرج جهاز المصدر
يبدأ مسار الصوت بجهاز مصدر. قد يكون ذلك خرج خلاط، خرج سماعة رأس في حاسوب محمول، مشغل وسائط، مستقبل راديو، محول نداء SIP، منفذ صوت في نظام هاتف، خادم موسيقى أو معالج صوت. يرسل المصدر إشارة بمستوى الخط إلى الجهاز المستقبل.
جودة المصدر مهمة. إذا كان خرج المصدر يحتوي على ضوضاء أو تشوه أو كان ضعيفاً جداً أو قوياً جداً، فلن يستطيع دخل الخط تصحيح المشكلة بالكامل. إشارة المصدر النظيفة هي الخطوة الأولى نحو جودة صوت جيدة.
الموصل والكابل
تنتقل الإشارة عبر كابل وموصل. تشمل أنواع الموصلات الشائعة 3.5 mm TRS وRCA ومقبس 6.35 mm وXLR وكتلة أطراف، وأحياناً موصلات صوت متوازنة مخصصة. يعتمد الموصل الصحيح على تصميم الجهاز وبيئة التركيب.
تؤثر جودة الكابل ومسار تمديده أيضاً. قد تلتقط الكابلات غير المتوازنة الطويلة طنيناً أو تداخلاً. في الأنظمة الاحترافية والمثبتة، غالباً ما تفضل وصلات الخط المتوازنة للمسافات الأطول لأنها ترفض الضوضاء بشكل أفضل.
مرحلة الإدخال
تقبل مرحلة الإدخال في الجهاز المستقبل الإشارة وتعدها للمعالجة الداخلية. وقد يشمل ذلك مطابقة الممانعة، ضبط المستوى، الترشيح، التحويل من تناظري إلى رقمي، التوجيه، المزج، التحكم في الأولوية أو ضبط الكسب بدقة.
إذا تعرضت مرحلة الإدخال للحمل الزائد، فقد يتشوه الصوت. وإذا كان مستوى الإدخال منخفضاً جداً، فقد يحتاج النظام إلى كسب إضافي، مما قد يرفع الضوضاء. لذلك فإن مطابقة المستوى بشكل صحيح أمر أساسي.
الخرج أو المعالجة
بعد دخول الصوت إلى الجهاز، يمكن تضخيمه أو مزجه أو تسجيله أو بثه تدفقياً أو إذاعته أو توجيهه إلى مناطق أو معالجته بواسطة وظائف DSP. في نظام النداء، يمكن إرسال الإشارة إلى سماعات محددة. وفي جهاز التسجيل، يمكن تخزينها كملف صوتي. وفي الخلاط، يمكن دمجها مع الميكروفونات ومصادر أخرى.
تعتمد النتيجة النهائية على السلسلة الكاملة، وليس على منفذ الإدخال فقط. يؤثر مستوى المصدر، نوع الكابل، إعدادات الإدخال، المعالجة، قدرة المضخم، جودة السماعات وصوتيات الغرفة كلها في تجربة الاستماع.
الخصائص الرئيسية التي يجب فهمها
التوافق مع مستوى الخط
أهم خاصية هي التوافق مع صوت مستوى الخط. صمم دخل الخط لإشارات أقوى من مستوى الميكروفون لكنها أضعف من قدرة مستوى السماعة. توصيل نوع إشارة غير صحيح قد يسبب صوتاً رديئاً أو تلفاً في المعدات.
على سبيل المثال، قد يؤدي توصيل ميكروفون مباشرة بدخل خط إلى مستوى صوت منخفض جداً. وقد يؤدي توصيل خرج سماعة بدخل خط إلى تحميل دائرة الإدخال أو إتلافها. لذلك يجب دائماً التحقق من نوع الإشارة قبل التوصيل.
خيارات متوازنة وغير متوازنة
مداخل الخط غير المتوازنة شائعة في صوت المستهلك والوصلات القصيرة. تعد RCA و3.5 mm أمثلة نموذجية. وهي بسيطة ومريحة لكنها أكثر حساسية للضوضاء عند استخدام كابلات طويلة.
تستخدم مداخل الخط المتوازنة موصلين للإشارة مع تدريع أو تأريض. وهي شائعة في الصوت الاحترافي، الصوت المركب، البث وأنظمة الاتصال الصناعية. تساعد الوصلات المتوازنة على تقليل الطنين والتداخل الكهرومغناطيسي والضوضاء المرتبطة بالأرضي.
ضبط الكسب أو المستوى
توفر كثير من الأجهزة تحكماً في مستوى دخل الخط. يسمح ذلك للمستخدمين أو الفنيين بمطابقة الإشارة الواردة مع نطاق التشغيل المتوقع للنظام. يمنع الضبط الصحيح التشوه ويحافظ على انخفاض الضوضاء.
لا ينبغي استخدام التحكم في المستوى كحل لكل مشكلة. إذا كان خرج المصدر مضبوطاً بشكل سيئ أو كان الكابل غير مناسب أو لم تكن الإشارة بمستوى الخط، فقد يخفي ضبط الكسب المشكلة الحقيقية فقط.
دعم أحادي وستيريو
بعض مداخل الخط أحادية، وبعضها ستيريو. يستقبل الدخل الأحادي قناة واحدة، وهو شائع في النداء والاتصال الداخلي والنداء العام وأنظمة الاتصال الصوتي. أما الدخل الستيريو فيستقبل القناتين اليسرى واليمنى، وهو شائع في تشغيل الموسيقى وأنظمة الوسائط ومعدات التسجيل.
عند توصيل مصادر ستيريو بأنظمة أحادية، قد تحتاج الإشارة إلى جمع صحيح. لا يوصى دائماً بقصر المخارج اليسرى واليمنى معاً ببساطة، لأن ذلك قد يسبب تشوهاً أو يجهد خرج المصدر.
وظائف الأولوية والمزج
في أنظمة النداء العام والاتصال، قد يكون دخل الخط جزءاً من بنية أولوية. على سبيل المثال، قد تدخل موسيقى الخلفية عبر دخل خط، لكن ميكروفون النداء أو رسالة الطوارئ قد يتجاوزانها عند الحاجة.
تسمح بعض الأنظمة بمزج عدة مداخل خط أو كتمها أو خفضها أو توجيهها إلى مناطق مختلفة. وهذا يجعل تكامل مستوى الخط مفيداً في البيئات الصوتية المعقدة.
يعمل دخل الخط بأفضل صورة عندما تتم مطابقة مستوى المصدر ونوع الكابل والموصل وحساسية الإدخال وهدف النظام قبل التركيب.
أنواع الموصلات الشائعة
| الموصل | نوع الإشارة النموذجي | الاستخدام الشائع |
|---|---|---|
| RCA | صوت مستوى خط غير متوازن | مشغلات وسائط، مصادر موسيقى خلفية، معدات صوت استهلاكية. |
| 3.5 mm TRS | صوت ستيريو غير متوازن | حواسيب، هواتف، أجهزة لوحية، مشغلات محمولة، أجهزة صوت صغيرة. |
| مقبس 6.35 mm | إشارة خط متوازنة أو غير متوازنة حسب التوصيل | خلاطات، آلات موسيقية، معالجات، أجهزة صوت احترافية. |
| XLR | صوت متوازن | صوت احترافي، بث، خلاطات، أنظمة صوت مثبتة. |
| كتلة أطراف | صوت مثبت متوازن أو غير متوازن | مضخمات، أنظمة نداء، صوت صناعي، تركيبات ثابتة. |
الفوائد العملية في أنظمة الصوت
نقل إشارة أنظف
عند استخدامه بشكل صحيح، ينقل دخل الخط الصوت دون الحاجة إلى كسب مفرط. وهذا يساعد على تقليل الهسهسة والطنين والضوضاء مقارنة بمحاولة تضخيم إشارة ضعيفة عبر نوع إدخال غير مناسب.
نقل الإشارة النظيف مهم بشكل خاص للإعلانات وموسيقى الخلفية والتسجيل والبث والنداء، لأن جودة الإدخال السيئة تصبح أكثر وضوحاً بعد التضخيم.
تكامل أسهل بين المعدات
يسمح دخل الخط لأجهزة صوت مختلفة بالعمل معاً. يمكن للخلاط أن يغذي مضخماً، ويمكن للحاسوب أن يغذي واجهة تسجيل، ويمكن لبوابة النداء أن تغذي نظام PA قائماً. وهذا يجعل تكامل النظام أبسط وأكثر مرونة.
في مشاريع التحديث، يمكن لدخل الخط أن يساعد على توصيل مصادر صوت رقمية جديدة بمعدات تناظرية موجودة دون استبدال النظام بالكامل دفعة واحدة.
يدعم مصادر صوت متعددة
تستخدم كثير من الأنظمة أكثر من مصدر صوت واحد. قد يحتاج مبنى إلى موسيقى خلفية ورسائل مجدولة ونداء مباشر ونغمات طوارئ وإعلانات مسجلة. تسمح مداخل الخط لهذه المصادر بالدخول إلى نظام الصوت بطريقة منظمة.
مع التوجيه والتحكم في الأولوية بشكل مناسب، يستطيع النظام تحديد المصدر الذي يعمل، والمصدر الذي يكتم، والمناطق التي تستقبل الصوت.
يقلل سوء استخدام دخل الميكروفون
استخدام دخل ميكروفون لمصدر بمستوى الخط قد يسبب تشوهاً لأن الإشارة قد تكون قوية جداً. يمنع دخل خط مخصص هذه المشكلة لأنه يقبل نطاق الإشارة الصحيح.
هذا يحسن الاعتمادية ويقلل وقت استكشاف الأعطال أثناء التركيب والاستخدام اليومي.
قابلية صيانة أفضل على المدى الطويل
تسهل تسمية المداخل بوضوح والتوصيل الصحيح صيانة أنظمة الصوت. يستطيع الفنيون معرفة المصدر المتصل بسرعة، ومكان دخول الإشارة، وكيف ينبغي ضبطها.
في المباني الكبيرة أو المواقع الصناعية، تقلل توصيلات دخل الخط الموثقة الالتباس عند استبدال المعدات أو توسعتها.
أين تستخدم هذه الواجهة

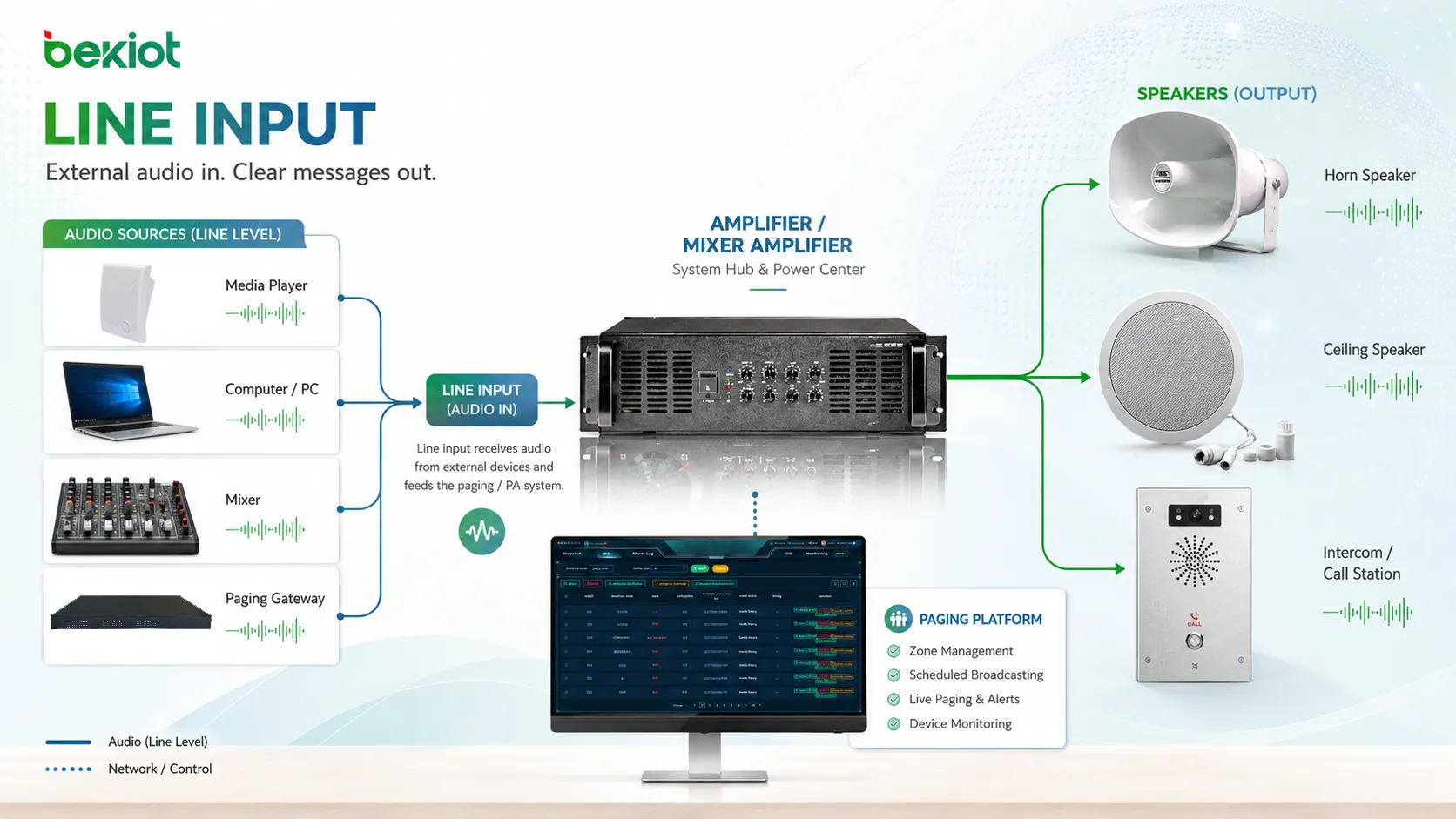

النداء العام والنداء
تستخدم أنظمة النداء العام غالباً مداخل الخط لموسيقى الخلفية، مشغلات الرسائل، بوابات نداء SIP، مصفوفات الصوت ومصادر صوت الطوارئ. يسمح الدخل بتوجيه الصوت الخارجي إلى السماعات أو المناطق.
في أنظمة النداء، قد يربط دخل الخط أيضاً المعدات القديمة بمنصات أحدث قائمة على الشبكة. وهذا يساعد على تحديث تدفقات الصوت مع الحفاظ على المضخمات أو السماعات القائمة.
التسجيل والبث
تستخدم أجهزة التسجيل ومعدات البث مداخل الخط لالتقاط الصوت من الخلاطات والمعالجات والمستقبلات وأنظمة التشغيل. تساعد إشارة مستوى الخط الصحيحة على الحفاظ على جودة التسجيل وتجنب الضوضاء المفرطة.
غالباً ما تفضل عمليات البث وصلات خط متوازنة لأن مسارات الكابلات قد تكون أطول ويجب التحكم في التداخل الكهرومغناطيسي.
غرف المؤتمرات والاجتماعات
قد تستخدم غرف الاجتماعات مداخل الخط لتوصيل مستقبلات ميكروفونات لاسلكية، حواسيب محمولة، أنظمة مؤتمرات فيديو، معالجات صوت وخلاطات غرف. وهذا يسمح بدمج مصادر صوت مختلفة في نظام صوت واحد داخل الغرفة.
مطابقة المستوى بشكل صحيح مهمة لأن صوت غرفة الاجتماعات ينتقل غالباً بين السماعات والميكروفونات وبرامج المؤتمرات ومنصات التسجيل.
أنظمة الاتصال الداخلي والاتصال
قد تستخدم أنظمة الاتصال الداخلي دخل الخط لقبول الصوت من مصادر خارجية مثل أجهزة الراديو، وحدات التحكم في الإرسال، مولدات نغمات الإنذار أو أجهزة النداء. وهذا يسمح لأنظمة الاتصال بالتفاعل مع تدفقات صوتية أخرى.
في البيئات التشغيلية، تعد أولوية الإدخال والتسمية الواضحة مهمتين حتى لا تختلط الإشارات العاجلة خطأً مع الصوت الروتيني.
الأنظمة الصناعية وأنظمة المرافق
قد تستخدم المصانع والمستودعات ومراكز النقل والمجمعات والمباني العامة مداخل الخط لتوصيل مشغلات الرسائل المجدولة، أجهزة إعلانات السلامة، أنظمة موسيقى الخلفية ومصادر صوت غرف التحكم.
ينبغي للتركيبات الصناعية مراعاة تدريع الكابلات، التأريض، الضوضاء الكهربائية، حماية الحاوية والوصول للخدمة. قد تحتاج إشارات الصوت في البيئات القاسية إلى تمديد أكثر عناية من إعدادات المكاتب العادية.
اعتبارات التصميم قبل التوصيل
حساسية الإدخال
تحدد حساسية الإدخال مدى قوة الإشارة الواردة اللازمة للتشغيل السليم. إذا كان خرج المصدر عالياً جداً فقد يحدث قص في الإدخال. وإذا كان منخفضاً جداً فقد يبدو النظام ضعيفاً أو كثير الضوضاء.
ينبغي للفنيين ضبط خرج المصدر وكسب الإدخال معاً، بدلاً من ضبط جانب واحد عشوائياً.
مطابقة الممانعة
صممت معظم وصلات مستوى الخط الحديثة للعمل دون مطابقة ممانعة معقدة، لكن الممانعة لا تزال مهمة في بعض الأنظمة. قد تؤثر الممانعة المنخفضة جداً أو غير المطابقة في المستوى أو استجابة التردد أو التشوه.
تحدد كتيبات المعدات الاحترافية عادة قيم ممانعة الإدخال والإخراج الموصى بها. يجب فحص هذه القيم في التركيبات الحرجة.
طول الكابل
قد تعمل الكابلات القصيرة غير المتوازنة جيداً في الإعدادات البسيطة. أما مسارات الكابلات الطويلة فينبغي عادة أن تستخدم وصلات متوازنة لتقليل الضوضاء. إذا كان لا بد لمصدر غير متوازن أن يقطع مسافة طويلة، فقد يلزم محول أو صندوق مباشر أو محول صوت.
ينبغي لمسار الكابل أن يتجنب خطوط الطاقة والمحركات ومصابيح الفلورسنت ومغيرات التردد ومصادر التداخل الكهرومغناطيسي الأخرى.
خطر حلقة الأرضي
قد تنشئ حلقة الأرضي طنيناً أو أزيزاً عندما تكون للأجهزة المتصلة مراجع أرضية مختلفة. وهذا شائع عند توصيل معدات الصوت عبر مقابس طاقة أو رفوف أو مناطق مبنى مختلفة.
يمكن للوصلات المتوازنة ومحولات العزل والتأريض الصحيح وتصميم الطاقة بعناية أن تقلل مشكلات حلقة الأرضي.
أولوية المصدر
في الأنظمة متعددة المصادر، يجب تحديد الأولوية بوضوح. لا ينبغي لموسيقى الخلفية أن تتجاوز رسائل الطوارئ. قد يحتاج مصدر النداء إلى كتم دخل الموسيقى. وقد تحتاج نغمة مجدولة إلى إيقاف مشغل وسائط مؤقتاً.
يمنع تصميم الأولوية تعارض الصوت ويدعم مسارات اتصال أكثر أماناً.
أكثر مشكلات دخل الخط شيوعاً تنتج عن مستوى إشارة خاطئ، نوع كابل خاطئ، تأريض سيئ أو توصيل خرج سماعة بدخل مصمم فقط لصوت مستوى الخط.
المشكلات الشائعة والحلول
صوت مشوه
يشير التشوه غالباً إلى أن الإدخال محمل أكثر من اللازم. اخفض خرج المصدر، قلل كسب الإدخال، وتأكد من أن الإشارة بمستوى الخط وليست بمستوى السماعة.
إذا بقي التشوه حتى عند مستويات أقل، افحص الكابل والموصل وجهاز المصدر ودائرة الإدخال.
مستوى صوت منخفض جداً
قد يحدث انخفاض الصوت عندما توصل إشارة مستوى ميكروفون بدخل خط، أو عندما يكون خرج المصدر منخفضاً جداً، أو عند استخدام كابل غير مناسب. ارفع خرج المصدر بحذر وتحقق مما إذا كان المصدر يحتاج إلى مضخم مسبق.
إذا كان المصدر ميكروفوناً، فاستخدم دخل ميكروفون أو مضخماً مسبقاً بدلاً من دخل الخط.
طنين أو أزيز
قد يأتي الطنين أو الأزيز من حلقات أرضية، كابلات طويلة غير متوازنة، تدريع ضعيف، معدات كهربائية قريبة أو موصلات تالفة. جرّب التوصيل المتوازن، مسارات كابل أقصر، التأريض الصحيح أو حلول العزل.
في الأنظمة المثبتة، ينبغي فحص مسار الكابلات لأن خطوط الصوت الموضوعة قرب كابلات الطاقة يمكن أن تلتقط التداخل.
قناة واحدة فقط تعمل
عند توصيل مصادر ستيريو، قد تعمل قناة واحدة فقط إذا كان الكابل أو المحول غير صحيح. بعض المداخل الأحادية تقبل جانباً واحداً فقط ما لم يتم جمع إشارة الستيريو بشكل صحيح.
استخدم محول جمع ستيريو إلى أحادي أو خلاطاً مناسباً عند الحاجة. لا تقصر المخارج اليسرى واليمنى معاً ببساطة إلا إذا كان الجهاز يدعم ذلك.
نصائح الصيانة والاختبار
سمِّ كل دخل بوضوح. يجب أن يوضح الملصق اسم المصدر، وجهة الكابل، نوع الإشارة وأي إعداد خاص. وهذا يجعل استكشاف الأعطال مستقبلاً أسرع بكثير.
افحص الموصلات بانتظام. قد تسبب المقابس المرتخية، الأطراف المؤكسدة، مقابس RCA التالفة، مآخذ 3.5 mm البالية وبراغي كتل الأطراف المرتخية صوتاً متقطعاً.
اختبر الإشارة بعد تغييرات النظام. قد يؤدي استبدال مشغل وسائط أو خلاط أو مضخم أو بوابة إلى تغيير مستوى الخرج وسلوك الضوضاء. يمكن لاختبار مستوى سريع أن يمنع الشكاوى اللاحقة.
حافظ على تحديث الوثائق. تتغير أنظمة الصوت غالباً بمرور الوقت مع إضافة مصادر أو إزالتها. قد تسبب مخططات التوصيل القديمة أخطاء أثناء الصيانة.
اختيار إعداد الإدخال المناسب
يعتمد الإعداد الصحيح على جهاز المصدر، مسافة الكابل، البيئة وهدف الصوت. للوصلات المكتبية القصيرة، قد يكون دخل 3.5 mm أو RCA كافياً. في الأنظمة المثبتة، قد يكون دخل XLR متوازن أو 6.35 mm TRS أو كتلة أطراف أكثر موثوقية.
في أنظمة النداء العام أو النداء أو الطوارئ، قد تكون أولوية الإدخال والمراقبة أهم من سهولة الموصل. أما في التسجيل والبث، فقد يكون انخفاض الضوضاء وجودة الإشارة المتوازنة هما التركيز الأساسي.
قبل التركيب النهائي، اختبر المصدر الفعلي والكابل والجهاز المستقبل معاً. لا تضمن المطابقة النظرية دائماً صوتاً نظيفاً في الموقع.
FAQ
هل يمكنني توصيل ميكروفون مباشرة بدخل خط؟
عادة لا يعطي ذلك نتائج جيدة. إشارة الميكروفون أضعف بكثير من إشارة مستوى الخط، وتحتاج غالباً إلى مضخم ميكروفون مسبق قبل دخولها إلى دخل الخط.
هل يمكن توصيل خرج سماعة بدخل خط؟
لا، ليس مباشرة. مخارج السماعات أقوى بكثير وقد تتلف دخل الخط. استخدم محول مستوى خط أو مخففاً مناسباً إذا كان لا بد من توصيل صوت مستوى السماعة بجهاز آخر.
لماذا يبدو مصدر الموسيقى كثير الضوضاء عبر النظام؟
تشمل الأسباب المحتملة انخفاض خرج المصدر، زيادة كسب الإدخال، كابلاً طويلاً غير متوازن، تأريضاً سيئاً، موصلاً تالفاً أو تداخلاً من معدات كهربائية قريبة.
هل الصوت المتوازن أفضل دائماً؟
الصوت المتوازن أفضل عادة لمسارات الكابلات الطويلة والبيئات ذات الضوضاء. أما في الوصلات القصيرة والبسيطة، فقد يكون الصوت غير المتوازن مقبولاً إذا كان المصدر والجهاز المستقبل قريبين من بعضهما.
ما الذي يجب فحصه قبل إضافة مصدر صوت جديد؟
افحص مستوى الخرج، نوع الموصل، تنسيق أحادي أو ستيريو، مسافة الكابل، التأريض، حساسية الإدخال، قواعد الأولوية، وما إذا كان يجب مزج المصدر أو كتمه أو تسجيله أو توجيهه إلى مناطق محددة.
