شهادة الحماية من الانفجار ATEX هي الإطار الأوروبي للمطابقة المستخدم للمعدات وأنظمة الحماية المخصصة للاستخدام في الأجواء التي يحتمل أن تكون متفجرة. في لغة الصناعة العملية، غالبًا ما يقول الناس إن المنتج "معتمد وفق ATEX" عندما يتم تصميمه وتقييمه ووضع علامات عليه وتوثيقه للاستخدام القانوني في بيئات الغاز أو البخار أو الرذاذ أو الغبار القابل للاشتعال الخطرة ضمن النظام التنظيمي الأوروبي. ومع ذلك، فإن ATEX ليس طريقة حماية واحدة بحد ذاتها. إنه إطار قانوني وتقني للامتثال يعمل جنبًا إلى جنب مع قواعد تصنيف المناطق الخطرة والمعايير المنسقة للتصميم والاختبار والتركيب والتفتيش والصيانة.
هذا التمييز مهم. يمكن للغلاف المقاوم للهب، والدائرة الآمنة جوهريًا، والخزانة المضغوطة، والغلاف المحمي من الغبار أن تندرج جميعها تحت ATEX، لكنها تفعل ذلك من خلال أنواع مختلفة من الحماية وعلامات معدات مختلفة. بعبارة أخرى، ATEX لا تعني ببساطة "صندوق معدني لن ينفجر". إنها تغطي مجموعة أوسع من مفاهيم السلامة لمنع الاشتعال في الأجواء المتفجرة ولمطابقة المعدات مع منطقة الخطر الصحيحة.
تعتبر ATEX مهمة بشكل خاص في الصناعات التي قد يتواجد فيها غازات قابلة للاشتعال أو أتربة قابلة للاشتعال. تعتمد محطات النفط والغاز، والمصانع البتروكيماوية، وخطوط الطلاء والمذيبات، ومنشآت الحبوب والأعلاف، ومعالجة المساحيق الدوائية، وتصنيع مواد البطاريات، ومواقع معالجة مياه الصرف الصحي، ومستودعات الوقود، ومناطق تخزين المواد الكيميائية، ومنشآت الهيدروجين ذات الصلة جميعها على اختيار معدات المنطقة الخطرة. في هذه البيئات، لا تعد الشهادة مجرد تمرين ورقي. إنها جزء من التحكم في المخاطر، والامتثال الهندسي، والسلامة التشغيلية، والوصول القانوني إلى الأسواق.

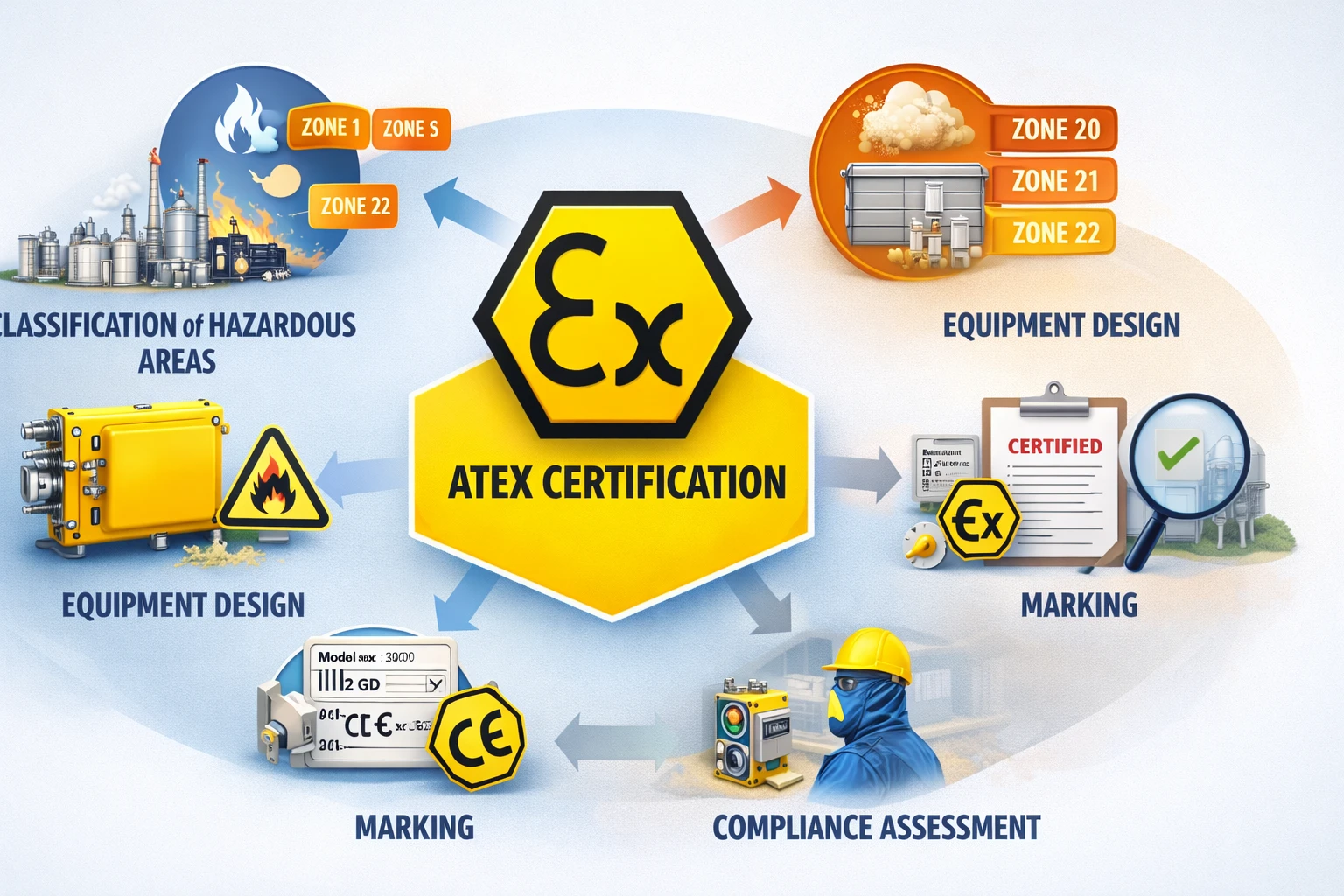

تربط شهادة ATEX بين تصنيف المنطقة الخطرة وتصميم المعدات ووضع العلامات وتقييم المطابقة والاستخدام الميداني في الأجواء التي يحتمل أن تكون متفجرة.
ماذا تعني ATEX؟
تأتي ATEX من التعبير الفرنسي Atmosphères Explosibles، والذي يشير إلى الأجواء المتفجرة. في الاستخدام الهندسي الشائع، يغطي المصطلح توجيهين أوروبيين مرتبطين لكن مختلفين. الأول هو التوجيه 2014/34/EU، الذي يُطلق عليه غالبًا توجيه معدات ATEX، والذي ينطبق على المعدات وأنظمة الحماية المخصصة للاستخدام في الأجواء التي يحتمل أن تكون متفجرة. الثاني هو التوجيه 1999/92/EC، الذي يُطلق عليه غالبًا توجيه مكان العمل ATEX، والذي ينطبق على الحد الأدنى من المتطلبات لتحسين سلامة وحماية صحة العمال المعرضين لخطر الأجواء المتفجرة.
هذا يعني أن ATEX لها جانب خاص بالمنتج وجانب خاص بمكان العمل. يتعامل توجيه المعدات مع ما يمكن وضعه في السوق ووضعه في الخدمة. يتعامل توجيه مكان العمل مع كيفية قيام أصحاب العمل بتصنيف الأماكن الخطرة، وتقييم مخاطر الانفجار، وتمييز المناطق الخطرة، واختيار المعدات المناسبة لتلك المناطق. لذلك يعتمد مشروع المنطقة الخطرة الكامل على جانبي العمل معًا.
عندما يسأل الناس، "هل هذا المنتج حاصل على شهادة ATEX؟" فإنهم يسألون عادةً عن الامتثال بموجب 2014/34/EU. ولكن في الهندسة الميدانية الفعلية، الشهادة وحدها ليست كافية. يجب أن يكون المنتج أيضًا مناسبًا لتصنيف المنطقة، ومجموعة الغاز أو مجموعة الغبار، ومتطلبات درجة الحرارة، والظروف المحيطة، ونظام دخول الكابل، وممارسة التركيب، وخطة الصيانة للموقع الفعلي.
هل ATEX هي نفسها مقاومة الانفجار؟
ليس تمامًا. في اللغة الإنجليزية اليومية، غالبًا ما تُستخدم "مقاومة الانفجار" كعبارة تجارية واسعة للمعدات المخصصة للمناطق الخطرة. ولكن في اللغة التقنية الدقيقة، تغطي ATEX طرقًا متعددة لمنع الاشتعال، وليست كلها نفس مفهوم الغلاف المقاوم للهب التقليدي. على سبيل المثال، قد يمتثل منتج ما من خلال الأمان الجوهري، أو الأمان المتزايد، أو الضغط، أو التغليف، أو الحماية بالغلاف للغبار، أو طرق أخرى معترف بها، اعتمادًا على التصميم والخطر المعني.
هذا هو السبب في أنه من الأفضل التفكير في ATEX كمظلة امتثال بدلاً من نمط غلاف واحد. قد يكون هاتف منطقة الغاز 1 الموسوم بـ Ex db eb IIC T6 Gb وصندوق توصيل منطقة الغبار 21 الموسوم بـ Ex tb IIIC T85°C Db متوافقين مع ATEX، لكنهما ليسا محميين بنفس الطريقة. يستخدمان مبادئ تصميم مختلفة ومخصصان لسيناريوهات خطر مختلفة.
لذا بينما "شهادة الحماية من الانفجار ATEX" هي عبارة سوقية شائعة ويمكن فهمها من قبل المشترين، يجب على المهندسين قراءة علامة المنتج الدقيقة بدلاً من الاعتماد على العبارة وحدها. العلامة هي المكان الذي يوجد فيه المعنى التقني الحقيقي.
توجيهات ATEX الأساسية
1. ATEX 2014/34/EU: المعدات وأنظمة الحماية
يضع التوجيه 2014/34/EU القواعد للمعدات وأنظمة الحماية المخصصة للاستخدام في الأجواء التي يحتمل أن تكون متفجرة. ويغطي متطلبات الصحة والسلامة الأساسية، وإجراءات تقييم المطابقة، والوثائق الفنية، وعلامة CE، وعلامة ATEX الخاصة المستخدمة لوضع المنتجات في سوق الاتحاد الأوروبي. ينطبق على المعدات الكهربائية وكذلك على المعدات غير الكهربائية ذات الصلة وأنظمة الحماية.
بموجب هذا التوجيه، يجب على المصنعين تحديد الاستخدام المقصود للمنتج، وتحديد الفئة والعلامة المعمول بها، وتطبيق المعايير المنسقة ذات الصلة حيثما كان ذلك مناسبًا، وتنفيذ مسار تقييم المطابقة المطلوب، وتجميع الوثائق الفنية، وإصدار إعلان المطابقة الأوروبي (EU declaration of conformity)، وإرفاق العلامات المطلوبة. اعتمادًا على فئة المعدات ونوع المنتج، قد يشارك هيئة مُبلِغة (notified body) في عملية التقييم.
2. ATEX 1999/92/EC: مخاطر مكان العمل وتصنيف المنطقة
يركز التوجيه 1999/92/EC على جانب صاحب العمل في الحماية من الانفجار. يتطلب تقييم مخاطر الانفجار، وتصنيف الأماكن الخطرة إلى مناطق، وتنسيق تدابير السلامة، ومنع مصادر الاشتعال، واستخدام المعدات المناسبة في كل منطقة مصنفة. كما يقدم فئات المنطقة المألوفة مثل المنطقة 0 والمنطقة 1 والمنطقة 2 للغازات والمنطقة 20 والمنطقة 21 والمنطقة 22 للأتربة القابلة للاشتعال.
توجيه مكان العمل هذا هو السبب في عدم إمكانية تثبيت منتج معتمد وفق ATEX في أي مكان دون حكم هندسي. يجب على صاحب العمل أو مشغل المصنع معرفة ما إذا كان الموقع هو المنطقة 1 أو 2 أو 21 أو 22، وما هي المادة الموجودة، وكم مرة يتوقع حدوث الجو المتفجر، وما إذا كانت فئة المعدات المختارة تتطابق مع تلك المنطقة.
كيف ترتبط ATEX بمعايير IEC و EN
ATEX هي إطار قانوني، لكن الامتثال القانوني من الناحية العملية يعتمد بشكل كبير على المعايير الفنية. في أوروبا، يتم تصميم المنتجات وتقييمها بشكل شائع وفقًا لمعايير EN المنسقة المتوافقة مع سلسلة IEC 60079 والوثائق ذات الصلة. توفر هذه المعايير القواعد التفصيلية لبناء واختبار ووضع علامات وتركيب وصيانة معدات Ex.
تشمل بعض أهم المعايير في نظام ATEX البيئي:
EN IEC 60079-0 للمتطلبات العامة لمعدات ومكونات Ex.
EN IEC 60079-1 للأغلفة المقاومة للهب "d".
EN IEC 60079-7 للأمان المتزايد "e".
EN IEC 60079-11 للأمان الجوهري "i".
EN IEC 60079-14 لتصميم واختيار وتركيب المعدات الكهربائية في الأجواء المتفجرة.
EN IEC 60079-17 لتفتيش وصيانة التركيبات الكهربائية في المناطق الخطرة.
EN IEC 60079-31 للحماية بالغلاف "t" في أجواء الغبار المتفجرة.
EN ISO 80079-36 و EN ISO 80079-37 لمعدات Ex غير الكهربائية.
IEC 60529 لحماية الغلاف من الدخول، وغالبًا ما يستخدم جنبًا إلى جنب مع متطلبات Ex عندما يكون دخول الغبار أو الماء مصدر قلق تصميمي عملي.
استخدام هذه المعايير لا يلغي الحاجة إلى فهم التوجيه. بدلاً من ذلك، فإنه يوفر طريقًا تقنيًا منظمًا لإظهار المطابقة. يجب على المصنعين ومتكاملي الأنظمة والمفتشين والمستخدمين النهائيين التعامل مع المعايير كأدوات عمل وليس كمراجع مجردة.
مجموعات وفئات المعدات بموجب ATEX
أحد أهم أجزاء شهادة ATEX هو نظام تصنيف المعدات. يميز التوجيه بين مجموعات وفئات المعدات بحيث يمكن مطابقة المنتجات مع شدة المنطقة الخطرة.
مجموعات المعدات
المعدات من المجموعة I مخصصة للمناجم المعرضة للغاز الميثان (firedamp). المعدات من المجموعة II مخصصة للأماكن ذات الأجواء المتفجرة غير المناجم. المعدات من المجموعة III مخصصة للأجواء المتفجرة للغبار غير المناجم. في العديد من تطبيقات الاتصالات الصناعية، والأجهزة، والإضاءة، وصناديق التوصيل، والتحكم، فإن المجموعتين II و III هما الفئتان الأكثر شيوعًا.
فئات المعدات
تشير فئات معدات ATEX إلى المستوى المطلوب من الحماية لمنطقة الخطر المقصودة:
الفئة 1G / 1D: مستوى عالٍ جدًا من الحماية للمناطق التي تتواجد فيها الأجواء المتفجرة بشكل مستمر أو لفترات طويلة أو بشكل متكرر.
الفئة 2G / 2D: مستوى عالٍ من الحماية للمناطق التي من المحتمل أن تحدث فيها الأجواء المتفجرة أحيانًا.
الفئة 3G / 3D: مستوى عادي من الحماية للمناطق التي لا يحتمل فيها وجود أجواء متفجرة أثناء التشغيل العادي، أو إذا حدثت، فإنها توجد بشكل غير متكرر ولفترة قصيرة.
من الناحية العملية، يتوافق هذا عادةً على النحو التالي:
المنطقة 0 ← الفئة 1G
المنطقة 1 ← الفئة 2G أو 1G حسب نهج التصميم
المنطقة 2 ← الفئة 3G أو 2G أو 1G حسب الاقتضاء
المنطقة 20 ← الفئة 1D
المنطقة 21 ← الفئة 2D أو 1D
المنطقة 22 ← الفئة 3D أو 2D أو 1D حسب الاقتضاء
غالبًا ما يمكن استخدام المعدات ذات الفئة الأعلى في مناطق أقل خطورة، ولكن العكس غير مقبول. قد يكون جهاز الفئة 3G مناسبًا للمنطقة 2، لكن لا ينبغي اختياره للمنطقة 1.
مستويات حماية المعدات ودورها
تستخدم هندسة Ex الحديثة أيضًا مفهوم مستوى حماية المعدات، أو EPL. يُستخدم EPL على نطاق واسع في الوثائق المستندة إلى IEC ويساعد في ربط سلامة حماية المعدات بالمنطقة التي يمكن تركيبها فيها. تشمل علامات EPL الشائعة Ga و Gb و Gc للغازات، و Da و Db و Dc للأتربة.
بعبارات بسيطة:
Ga يتوافق مع أعلى حماية للأجواء الغازية ويستخدم عادةً للمنطقة 0.
Gb يستخدم عادةً للمنطقة 1.
Gc يستخدم عادةً للمنطقة 2.
Da يستخدم عادةً للمنطقة 20.
Db يستخدم عادةً للمنطقة 21.
Dc يستخدم عادةً للمنطقة 22.
لغة فئة ATEX ولغة EPL مرتبطة لكنها ليست متطابقة. تعرض العديد من أوراق بيانات المنتج واللوحات الاسمية كلا النظامين من خلال العلامات التفصيلية. يجب أن يكون المهندسون مرتاحين لقراءة كليهما.
كيفية قراءة علامات ATEX و Ex
تحمل علامة المنطقة الخطرة الكاملة معلومات أكثر بكثير من مجرد شعار ATEX. ضع في اعتبارك علامة نموذجية لمنطقة الغاز مثل:
II 2G Ex db eb IIC T6 Gb
كل جزء له معنى:
II = مجموعة المعدات II، للأماكن غير المناجم.
2G = الفئة 2 للأجواء الغازية، مناسبة لمناطق مثل المنطقة 1.
Ex = تم بناء المعدات وفقًا لمبادئ الحماية من الانفجار المعترف بها.
db eb = أنواع الحماية المطبقة، مثل الغلاف المقاوم للهب والأمان المتزايد.
IIC = مجموعة الغاز، تغطي نطاق المجموعة الفرعية للغاز الأكثر شدة.
T6 = فئة درجة الحرارة، تشير إلى الحد الأقصى لدرجة حرارة السطح.
Gb = مستوى حماية المعدات للغاز، يرتبط عادةً بالمنطقة 1.
مثال لمنطقة الغبار قد يبدو كالتالي:
II 2D Ex tb IIIC T85°C Db
هنا، تظهر العلامة الاستخدام الصناعي للمجموعة II/III، الفئة 2D للغبار، الحماية بالغلاف tb، مجموعة الغبار IIIC، درجة حرارة سطح قصوى 85 درجة مئوية، و EPL Db للغبار.
القدرة على قراءة هذه العلامات ضرورية للمشتريات والهندسة. قد يبدو الجهاز قويًا جسديًا، ولكن إذا كانت مجموعة الغاز، أو فئة درجة الحرارة، أو مجموعة الغبار، أو EPL، أو النطاق المحيطي خاطئة، فقد يظل غير مناسب للتطبيق.
أنواع الحماية الشائعة في معدات ATEX
تستخدم المنتجات المعتمدة وفق ATEX طريقة حماية واحدة أو أكثر من الطرق المعترف بها اعتمادًا على المنطقة المقصودة والوظيفة وهندسة المنتج. بعض أكثر الأنواع شيوعًا مذكورة أدناه.
Ex d: غلاف مقاوم للهب
يسمح الغلاف المقاوم للهب بحدوث انفجار داخلي داخل هيكل مصمم خصيصًا مع منع انتشار اللهب إلى الغلاف الجوي المحيط. هذا هو أحد أكثر أشكال الحماية المعترف بها على نطاق واسع للمناطق الخطرة، خاصة للأجهزة الميدانية القوية، ومحطات المشغلين، ومعدات الاتصالات الصناعية في مناطق الغاز.
Ex e: أمان متزايد
يقلل الأمان المتزايد من احتمالية حدوث أقواس كهربائية أو شرارات أو درجات حرارة مفرطة باستخدام تدابير تصميمية تعزز هوامش الأمان. يستخدم بشكل شائع لصناديق التوصيل والمحركات وأنظمة التوصيل في تطبيقات مناطق الغاز المناسبة.
Ex i: أمان جوهري
يحد الأمان الجوهري من الطاقة الكهربائية والحرارية المتاحة في الدائرة بحيث لا يمكن أن يحدث اشتعال في ظل ظروف العطل المحددة. هذه الطريقة شائعة لحلقات الأجهزة، وأجهزة الاستشعار، وأجهزة الإرسال، والأجهزة المحمولة، والأنظمة حيث يكون التصميم منخفض الطاقة ممكنًا ومرغوبًا فيه.
Ex p: الضغط
يحافظ الضغط على غاز وقائي داخل غلاف بضغط كافٍ لمنع دخول الجو المتفجر الخارجي. غالبًا ما يستخدم للألواح الكبيرة، وأجهزة التحليل، والخزائن، وأنظمة التحكم.
Ex m: التغليف
يحمي التغليف المكونات القادرة على الاشتعال عن طريق دمجها في مركب بحيث لا يمكن للجو المتفجر التفاعل مع مصدر الاشتعال في ظل الظروف المقصودة.
Ex t: الحماية بالغلاف للغبار
بالنسبة لأجواء الغبار القابل للاشتعال، تعتبر الحماية بالغلاف مهمة بشكل خاص. تم تصميم الغلاف لمنع دخول الغبار إلى درجة محكومة والحد من درجة حرارة السطح بحيث لا يشتعل الغبار المترسب أو المحمول بالهواء.
قد تجمع المنتجات الحقيقية بين أنواع حماية متعددة في تصميم واحد. هذا هو السبب في أنه يجب قراءة العلامة الكاملة كنظام بدلاً من رمز حرف واحد.
تُستخدم المعدات المعتمدة وفق ATEX عبر كل من صناعات خطر الغاز وخطر الغبار، من البتروكيماويات إلى معالجة المواد الصلبة السائبة وقطاعات الطاقة الناشئة.
فئات درجة الحرارة، ودرجة حرارة السطح، ومجموعات الغاز/الغبار
لا تقتصر تصنيفات الحماية في المناطق الخطرة على ملاءمة المنطقة. يجب أيضًا مراعاة خصائص اشتعال المادة الموجودة. بالنسبة للأجواء الغازية، قد تتضمن علامة المنتج مجموعة غاز مثل IIA أو IIB أو IIC، بالإضافة إلى فئة درجة حرارة مثل T1 حتى T6. كلما زاد رقم T، انخفضت درجة حرارة سطح المعدات القصوى المسموح بها.
بالنسبة للأجواء المتربة، غالبًا ما تستخدم العلامة مجموعات الغبار مثل IIIA و IIIB و IIIC، إلى جانب درجة حرارة سطح قصوى صريحة مثل T85°C أو T120°C. يتطلب اختيار الغبار أيضًا الانتباه إلى الطبقات المترسبة، لأن السطح الساخن الآمن في الهواء النظيف قد يظل يشتعل بطبقة من الغبار في ظل ظروف غير مواتية.
هذا هو أحد الأسباب التي تجعل المهندسين يجب أن يتجنبوا العبارات المفرطة في التبسيط مثل "ATEX تعني أنه يمكن وضعها في أي مكان خطير". منتج المنطقة 1 لغازات IIA وفئة درجة حرارة معتدلة ليس تلقائيًا مناسبًا لجميع تطبيقات المنطقة 1. لا تزال مجموعة الغاز ودرجة حرارة الاشتعال مهمة.
ما هو دور تصنيف IP؟
غالبًا ما تتم مناقشة حماية الدخول (IP) جنبًا إلى جنب مع ATEX، خاصة للأجهزة الخارجية ومنتجات مناطق الغبار. يصف تصنيف IP مدى مقاومة الغلاف لدخول الجسيمات الصلبة والماء وفقًا لنظام IEC 60529. تشمل الأمثلة النموذجية IP66 و IP67 و IP68.
تصنيف IP مهم، لكنه ليس بديلاً عن ملاءمة ATEX. تصنيف IP العالي في حد ذاته لا يجعل المنتج متوافقًا مع المنطقة الخطرة. ومع ذلك، في العديد من التطبيقات الحقيقية، يدعم أداء IP السلامة العامة والمتانة للمعدات من خلال المساعدة في منع تراكم الغبار داخل الغلاف، والحد من دخول الماء، وحماية المنتج من التلوث البيئي.
بالنسبة للمنتجات المعتمدة للغبار على وجه الخصوص، تصبح سلامة الغلاف مشكلة عملية وحاسمة للسلامة. لذلك غالبًا ما يراجع المهندسون علامة Ex وتصنيف IP معًا، خاصة في البيئات الصناعية القاسية مثل منصات البحر، ومصانع الأغذية التي يتم غسلها، ونقاط نقل المناجم، ومناولة الأسمدة، وحوامل الأنابيب الكيميائية الخارجية.
كيف يتم الحصول على شهادة ATEX عادةً
يعتمد مسار المطابقة الدقيق على فئة المنتج ومفهوم الحماية ومتطلبات التوجيه، ولكن عملية شهادة ATEX النموذجية غالبًا ما تتضمن الخطوات التالية:
تحديد الاستخدام المقصود عن طريق تحديد المنطقة المستهدفة، ونوع الغاز أو الغبار، والقيود الحرارية، وبيئة التركيب.
اختيار مفهوم الحماية مثل Ex d أو Ex e أو Ex i أو Ex p أو Ex m أو Ex t بناءً على وظيفة المنتج وملف المخاطر.
التصميم وفقًا للمعايير المعمول بها وإعداد الرسومات، وقوائم المواد، والتحليل الحراري، وتقييم مخاطر الاشتعال، وخطط الاختبار.
إجراء الاختبار والتقييم من خلال مسار المطابقة المطلوب، بما في ذلك مشاركة الهيئة المُبلِغة عند الاقتضاء.
تجميع الوثائق الفنية وسجلات الجودة.
إصدار إعلان المطابقة الأوروبي (EU declaration of conformity) وإرفاق علامات CE و ATEX المطلوبة.
تقديم تعليمات للاستخدام الآمن تغطي التركيب، ودخول الكابل، وحدود الصيانة، والظروف المحيطة، وأي شروط خاصة للاستخدام.
من منظور المشتري، لا ينبغي أبدًا التحقق من الشهادة فقط من خلال طلب شعار على كتيب. يجب على المستخدم التحقق من علامة المنتج الكاملة، وتفاصيل الشهادة، والوثائق، ومطابقتها لتصنيف الموقع.
التطبيقات النموذجية للمعدات المعتمدة وفق ATEX
تُستخدم المعدات المعتمدة وفق ATEX في أي مكان قد تنشأ فيه أجواء متفجرة بسبب غاز أو بخار أو رذاذ قابل للاشتعال أو غبار قابل للاشتعال. تختلف أنواع المنتجات الدقيقة على نطاق واسع، لكن منطق التطبيق ثابت: يجب ألا تصبح المعدات مصدر اشتعال فعال في ظل الظروف التي تم اعتمادها من أجلها.
النفط والغاز
تتطلب مناطق الحفر، ووحدات الإنتاج، ومحطات التخزين، ومحطات الضواغط، وأنظمة التحميل، ووحدات عمليات التكرير بشكل متكرر أجهزة اتصال، وإضاءة، وأجهزة، ومحركات، وصناديق توصيل، ومحطات تحكم، وأجهزة استشعار، ومحللات، وأغلفة شبكة معتمدة وفق ATEX.
المصانع الكيماوية والبتروكيماوية
تخلق المذيبات والأبخرة والرذاذ وغازات العمليات مناطق غازية خطرة حول المفاعلات، ومزارع الخزانات، ومضخات النقل، وأنظمة الخلط، وخطوط التعبئة. عادة ما تكون الأجهزة الميدانية ومعدات التحكم المعتمدة وفق ATEX مطلوبة.
إنتاج المساحيق الدوائية والخاصة
يمكن للعديد من المساحيق المستخدمة في تصنيع المستحضرات الصيدلانية والمواد المضافة والمواد الوسيطة أن تخلق مخاطر غبار قابل للاشتعال. قد تتطلب المعدات في مناطق التعبئة والنقل والغربلة والتجفيف والخلط تصميمات معتمدة للغبار.
معالجة الحبوب والأعلاف والسكر والمواد الغذائية
تمثل الأتربة العضوية القابلة للاشتعال خطرًا كبيرًا في الصوامع والناقلات والمطاحن ومصاعد الدلاء والمرشحات والخلاطات وأنظمة التعبئة. تساعد المحركات وأجهزة الاستشعار ومحطات الاتصال والأغلفة المعتمدة لمناطق الغبار وفق ATEX في تقليل خطر الاشتعال.
معالجة الطلاء والطلاء والمذيبات
غالبًا ما تتضمن أكشاك الرش وغرف الخلط وتخزين المذيبات وخطوط النقل مناطق غاز أو بخار خطرة حيث تكون معدات Ex المناسبة ضرورية.
قطاعات تحول الطاقة
تعد معالجة الهيدروجين، ورفع مستوى الغاز الحيوي، ومعالجة مواد البطاريات، وسلاسل الطاقة الكيميائية المتقدمة من التطبيقات ذات الصلة المتزايدة. غالبًا ما تجمع هذه القطاعات بين متطلبات سلامة العمليات الصارمة واحتياجات التحكم الرقمي والاتصالات الحديثة، مما يجعل الشهادة الصحيحة للمنطقة الخطرة أكثر أهمية.
كيفية اختيار معدات ATEX بشكل صحيح
لا يعتمد اختيار معدات ATEX الجيد على المظهر القوي أو لغة التسويق. يبدأ بدراسة المنطقة الخطرة ثم يتحقق من العلامة الفعلية وظروف التركيب والوثائق مقابل متطلبات الموقع.
كحد أدنى، يجب أن تجيب عملية الاختيار على هذه الأسئلة:
ما هي المنطقة المصنفة: 0، 1، 2، 20، 21، أو 22؟
هل الخطر هو غاز أم بخار أم رذاذ أم غبار قابل للاشتعال؟
ما هي مجموعة الغاز أو مجموعة الغبار المعمول بها؟
ما هي درجة حرارة الاشتعال أو درجة حرارة السطح القصوى المسموح بها التي يجب احترامها؟
ما هو نطاق درجة الحرارة المحيطة الذي ينطبق في الموقع الفعلي؟
هل ستتعرض المعدات للتآكل أو الغسيل أو الأشعة فوق البنفسجية أو رذاذ الملح أو الاهتزاز أو الصدمات الميكانيكية؟
هل تحتاج قطع الكابلات وسدادات التوقف وملحقات التركيب وأنظمة القنوات أيضًا إلى شهادة مطابقة؟
هل توجد شروط خاصة للاستخدام مدرجة في الشهادة أو التعليمات؟
هذه الأسئلة هي ما يفصل بين تركيب ATEX المناسب حقًا وعملية شراء متوافقة بشكل سطحي. يجب مراجعة اللوحة الاسمية للمعدات والشهادة ودليل التثبيت وملف تصنيف المنطقة معًا.
سوء الفهم الشائع حول ATEX
"ATEX مخصص فقط للمنتجات الكهربائية"
لا. يمكن أن تنطبق ATEX أيضًا على المعدات غير الكهربائية ذات الصلة وأنظمة الحماية. يجب مراعاة مصادر الاشتعال الميكانيكية حيثما ينطبق ذلك.
"إذا كان المنتج يحمل علامة CE، فهو تلقائيًا ATEX"
لا. علامة CE وحدها لا تثبت الملاءمة للأجواء المتفجرة. يجب أن يمتثل المنتج على وجه التحديد لتوجيه ATEX ويحمل علامات Ex والفئة الصحيحة.
"IP العالي يعني التوافق مع المنطقة الخطرة"
لا. تصنيف IP يدعم أداء الغلاف، لكنه لا يحل محل شهادة Ex أو مطابقة المنطقة الصحيحة.
"يمكن استخدام أي جهاز معتمد وفق ATEX في أي منطقة خطرة"
لا. لا تزال المنطقة والفئة و EPL ومجموعة الغاز ومجموعة الغبار وقيود درجة الحرارة كلها سارية.
"ATEX و IECEx متطابقان"
هما مرتبطان لكن غير متطابقين. IECEx هو نظام شهادة دولي قائم على معايير IEC، بينما ATEX هو إطار الامتثال القانوني الأوروبي. يصمم العديد من المصنعين منتجاتهم بحيث يتوافق كلا النظامين تقنيًا، لكن المسارات التنظيمية مختلفة.
الأسئلة الشائعة
ما هي شهادة ATEX بعبارات بسيطة؟
شهادة ATEX هي إطار الامتثال الأوروبي للمعدات المخصصة للاستخدام في الأجواء التي يحتمل أن تكون متفجرة. تساعد في إظهار أنه تم تقييم منتج ما ووضع علامات عليه لبيئات الغاز أو الغبار الخطرة بموجب القواعد الأوروبية ذات الصلة.
ما الفرق بين ATEX 2014/34/EU و 1999/92/EC؟
ينطبق 2014/34/EU على المعدات وأنظمة الحماية المطروحة في السوق. ينطبق 1999/92/EC على أماكن العمل، وتقييم المخاطر، وتصنيف المناطق، وحماية العمال في الأجواء المتفجرة.
هل تعني ATEX نفس معنى IECEx؟
لا. IECEx هو نظام شهادة دولي قائم على معايير IEC، بينما ATEX هو إطار قانوني أوروبي. غالبًا ما يستخدمان معايير فنية وثيقة الصلة، لكن النظم التنظيمية ليست هي نفسها.
هل الغلاف المقاوم للهب هو نفس ATEX؟
لا. الغلاف المقاوم للهب هو نوع واحد من الحماية، وعادة ما يحمل علامة Ex d. ATEX هو الإطار الأوسع الذي يمكن أن يشمل العديد من مفاهيم الحماية مثل Ex d و Ex e و Ex i و Ex p و Ex m و Ex t.
لماذا تعتبر فئة درجة الحرارة مهمة في معدات ATEX؟
لأن المواد الخطرة يمكن أن تشتعل إذا أصبح سطح المعدات ساخنًا جدًا. تساعد فئة درجة الحرارة أو درجة حرارة السطح القصوى في ضمان بقاء المنتج أقل من عتبة اشتعال بيئة الغاز أو الغبار.
هل يمكنني استخدام المعدات الصناعية العادية في المنطقة 2 أو المنطقة 22 إذا كان الخطر منخفضًا؟
التكرار المنخفض للحدوث لا يلغي التصنيف الخطير. لا تزال المعدات المستخدمة في المناطق المصنفة بحاجة إلى مطابقة متطلبات المنطقة ذات الصلة وقواعد التركيب.
الخلاصة
من الأفضل فهم شهادة الحماية من الانفجار ATEX كإطار امتثال أوروبي كامل للمناطق الخطرة بدلاً من كونها ميزة منتج واحدة. إنها تجمع بين المتطلبات القانونية ومنطق تصنيف المناطق والمعايير الفنية ووضع العلامات على المنتجات وتقييم المطابقة وقواعد الاختيار الميداني. بالنسبة للمهندسين والمشترين، فإن المهمة الرئيسية ليست مجرد السؤال عما إذا كان المنتج "معتمدًا وفق ATEX". بل هي التأكد من أن فئة المعدات الدقيقة و EPL ومجموعة الغاز أو الغبار وتصنيف درجة الحرارة وأداء IP وطريقة التركيب والوثائق تناسب الموقع الخطير الفعلي.
عند التعامل معها بشكل صحيح، تدعم المعدات المعتمدة وفق ATEX التشغيل الأكثر أمانًا عبر صناعات خطر الغاز والغبار، من منشآت البتروكيماويات ومزارع الخزانات إلى مصانع الحبوب وخطوط معالجة المساحيق والبنية التحتية للطاقة المتقدمة. تقدم الشهادة قيمة فقط عندما يتم مطابقتها للمنطقة الصحيحة واستخدامها وفقًا لحدودها الفنية والتنظيمية.
