في 5G NR، يمكن تكوين عرض نطاق الحاملة ضمن مجال واسع. يمكن أن يكون الحد الأدنى لعرض النطاق صغيراً مثل 5MHz، بينما يمكن أن يصل الحد الأقصى المدعوم إلى 400MHz. يمنح هذا التصميم واسع النطاق شبكات 5G قدرة استيعابية كبيرة، لكنه يخلق أيضاً تحديات عملية لمعدات المستخدم، خصوصاً عندما تمتلك المحطات المختلفة قدرات عتادية وأهداف تكلفة وحدود استهلاك طاقة مختلفة.

إذا كان على كل UE دعم عرض نطاق الحاملة الكامل طوال الوقت، فستزداد درجة تعقيد الجهاز بشكل كبير. يتطلب عرض النطاق الأوسع معدلات أخذ عينات أعلى، وقدرة معالجة أقوى في النطاق الأساسي، ودعماً أكبر لعرض نطاق RF، واستهلاكاً أعلى للطاقة. وبالنسبة إلى العديد من المحطات، وخصوصاً الأجهزة الحساسة للتكلفة، ومحطات IoT، ووحدات البيانات الصناعية، وأجهزة RedCap المستقبلية، فإن التشغيل بكامل عرض النطاق غير ضروري في معظم سيناريوهات الخدمة.

لماذا يحتاج عرض نطاق الحاملة الواسع إلى تحكم أفضل

قد توفر خلية 5G حاملة واسعة، لكن ليس كل جهاز يحتاج إلى المراقبة أو الإرسال عبر كامل نطاق التردد. يمكن لهاتف ذكي عالي الأداء، وموجه صناعي، ومحطة منخفضة التكلفة، وجهاز منخفض القدرة أن تتصل كلها بالشبكة نفسها، لكن متطلبات عرض النطاق لديها مختلفة جداً.

بالنسبة إلى تخطيط الشبكة، يخلق ذلك مشكلتين رئيسيتين. الأولى هي تكلفة الجهاز. عندما يدعم UE عرض نطاق أوسع، تصبح واجهته الأمامية RF، ومعالجة النطاق الأساسي، والترشيح، وقدرة أخذ العينات أكثر تطلباً. والثانية هي استهلاك الطاقة. عادةً ما يتطلب الاستقبال والإرسال واسع النطاق معدلات أخذ عينات أعلى، وهذه المعدلات تزيد استهلاك الطاقة.

تم تقديم Bandwidth Part، ويُختصر عادةً إلى BWP، لحل هذه المشكلات. بدلاً من إلزام UE بالعمل عبر كامل عرض نطاق الحاملة، يمكن للشبكة تكوين جزء مستمر أصغر من عرض النطاق لذلك UE. بعد ذلك يمكن للمحطة أن تعمل فقط داخل النطاق المكوَّن، مع بقائها جزءاً من خلية 5G NR الأكبر.

المفهوم الأساسي وراء BWP

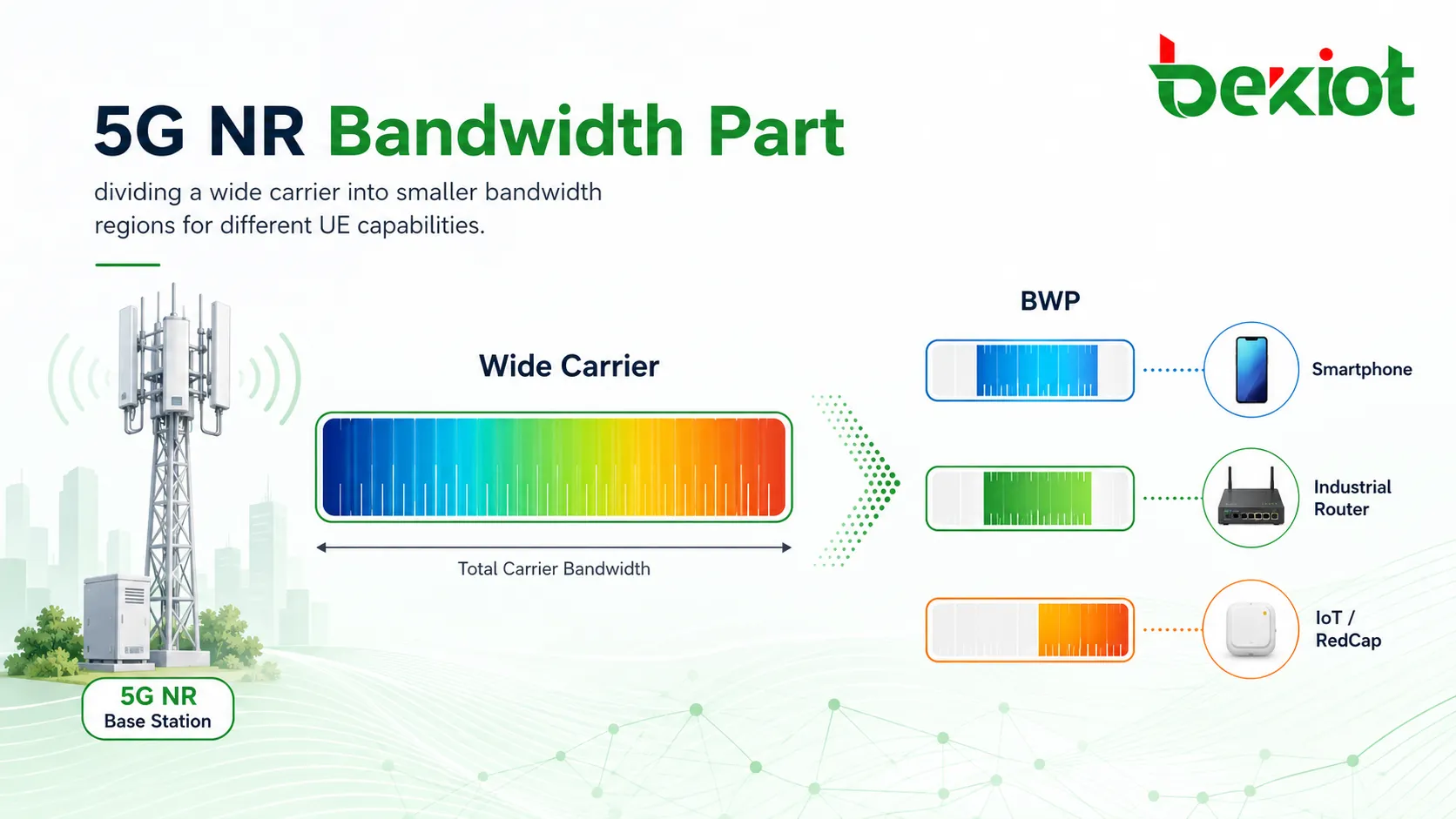

إن Bandwidth Part هو مجموعة مستمرة من كتل الموارد المادية التي تقوم المحطة الأساسية بتكوينها من أجل UE. وهو ليس خلية منفصلة، بل منطقة عرض نطاق قابلة للاستخدام داخل الحاملة الخادمة. يمكن للشبكة تكوين BWPs مختلفة وفقاً لقدرة UE، وطلب الخدمة، واستراتيجية الخلية، وظروف موارد الراديو.

على سبيل المثال، قد تمتلك خلية NR عرض نطاق حاملة قدره 30MHz. إذا كانت محطة ما تدعم فقط 20MHz في ذلك النطاق الترددي، فيمكن للمحطة الأساسية تكوين BWP بعرض 20MHz لتلك المحطة. بهذه الطريقة، لا يحتاج UE إلى دعم كامل عرض نطاق الخلية، لكنه يستطيع الوصول إلى الشبكة واستخدام الخدمات ضمن النطاق الذي يدعمه.

يوفر هذا الأسلوب مرونة أكبر للمشغلين ومصممي الأنظمة. يمكن لخلية 5G واحدة واسعة النطاق أن تخدم في الوقت نفسه مستخدمين عاليي السعة، ومحطات أقل تكلفة، وأجهزة مخصصة لخدمات معينة، بدلاً من إجبار كل الأجهزة على استخدام القدرة نفسها من عرض النطاق.

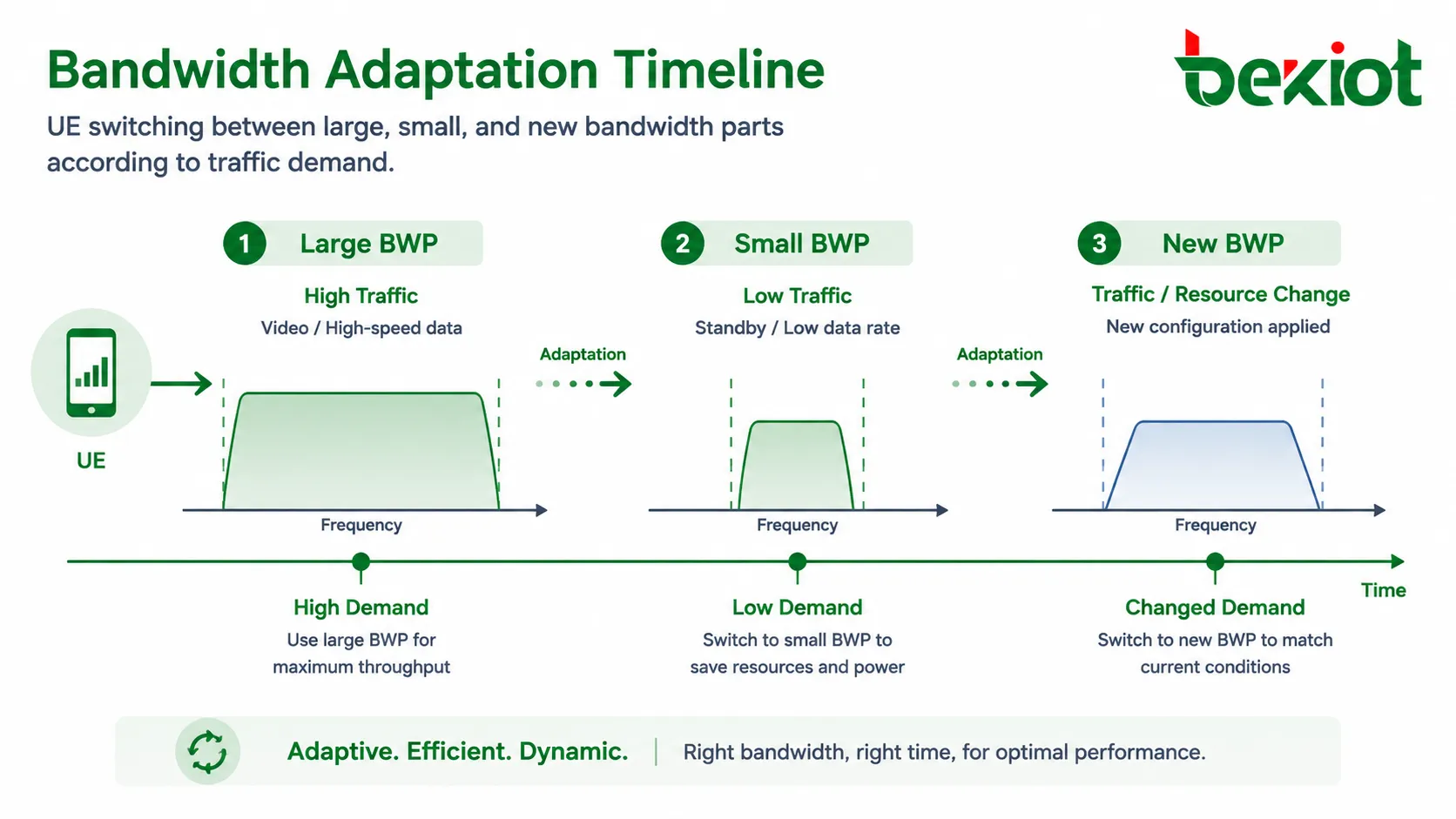

كيف يعمل تكييف عرض النطاق

بعد أن يصل UE إلى الشبكة، يمكن تكوين عدة BWPs له. تستطيع الشبكة تبديل UE بين BWPs مختلفة وفقاً لحمل الخدمة، واستراتيجية توفير الطاقة، وموارد الراديو المتاحة. وغالباً ما يوصف هذا الضبط الديناميكي بأنه تكييف عرض النطاق.

عندما يكون لدى UE حركة مرور كثيفة، مثل نقل بيانات عالي السرعة، أو رفع فيديو، أو تنزيل كبير الحجم، يمكن للشبكة تفعيل BWP أوسع. وعندما تكون حركة المرور أخف، مثل الإشارات، أو وضع الاستعداد، أو نقل البيانات الصغيرة، أو القياس الصناعي منخفض المعدل، يمكن للشبكة نقل UE إلى BWP أضيق لتقليل المعالجة واستهلاك الطاقة غير الضروريين.

يكون تكييف عرض النطاق مفيداً أيضاً عندما تصبح منطقة تردد مستخدمة سابقاً مزدحمة. إذا تعرضت منطقة الموارد في BWP للضغط، يمكن للشبكة تكوين أو تفعيل BWP آخر بحيث يتمكن UE من مواصلة الخدمة مع توفر موارد أفضل.

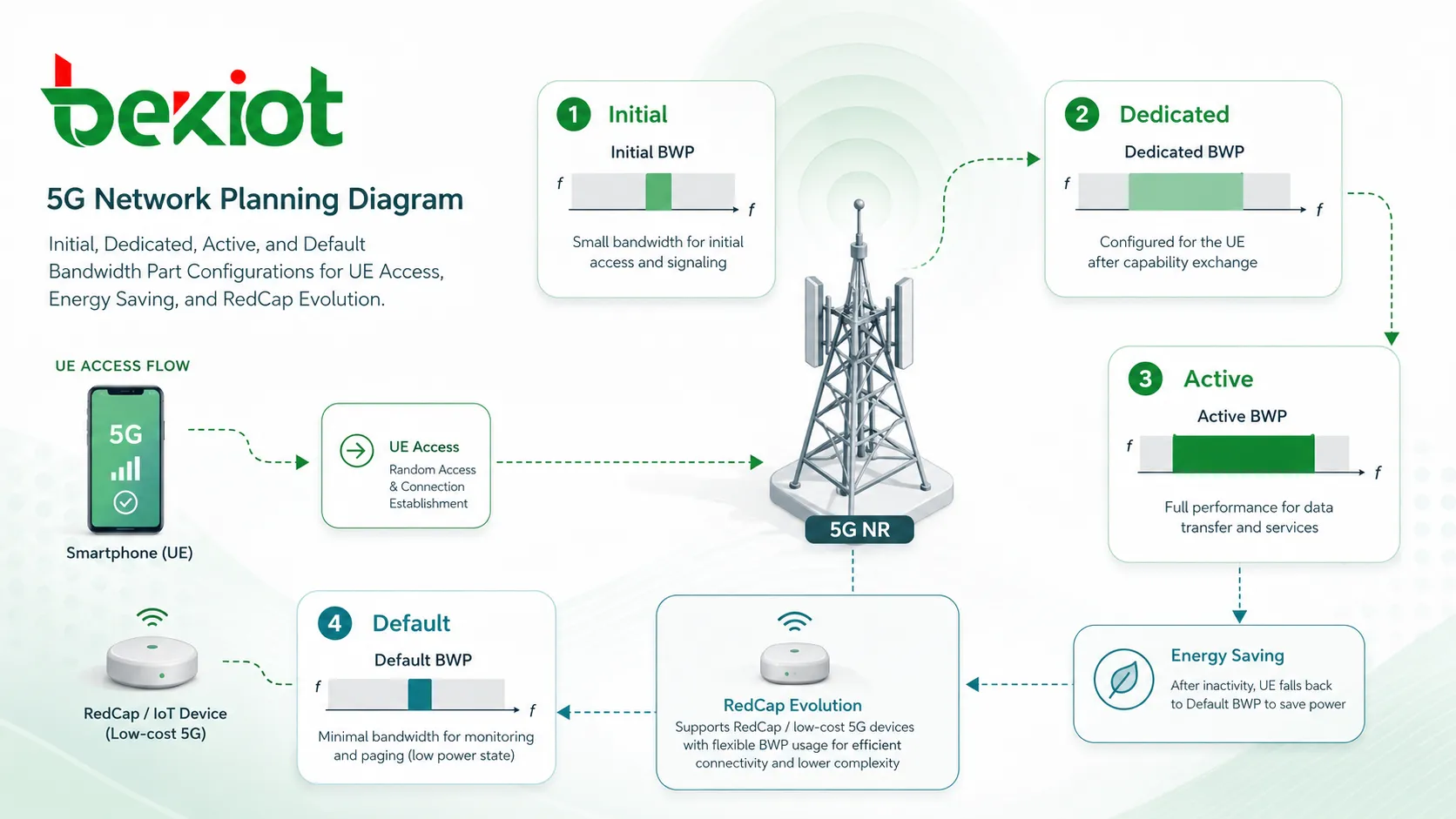

أربعة أنواع تكوين شائعة

في التشغيل العملي لـ 5G NR، لا تُستخدم كل BWPs بالطريقة نفسها. قد تقوم الشبكة بتكوين أنواع مختلفة من BWPs حسب مرحلة الوصول، وحالة RRC، وطلب الخدمة، وسلوك عدم النشاط. فهم هذه الأنواع مهم لتخطيط الراديو، والتحقق من الميزات، واستكشاف أعطال الشبكة.

التكوين الأولي

يُستخدم BWP الأولي أثناء إجراء الوصول الأولي. وهو يدعم إرسال واستقبال الرسائل الأساسية المتعلقة بالوصول. ويمكن تقسيمه إلى BWP الأولي للوصلة الصاعدة و BWP الأولي للوصلة الهابطة.

في مرحلة الوصول المبكر، قد يستخدم UE BWP الأولي لاستقبال RMSI و OSI، وتنفيذ إجراءات الوصول العشوائي. يرتبط هذا التكوين بالخلية ويوفر نقطة دخول مضبوطة قبل أن يتلقى UE تكويناً أكثر تخصيصاً.

التكوين المخصص

يتم تكوين BWP المخصص عندما يكون UE في حالة حالة RRC المتصلة. يمكن تكوين UE بعدة BWPs مخصصة. ووفقاً لوصف البروتوكول، يمكن تكوين ما يصل إلى أربعة BWPs لواحد UE، مما يتيح للشبكة مطابقة قدرات المحطات المختلفة ومتطلبات حركة المرور.

قد تشمل خيارات عرض النطاق النموذجية 20MHz و60MHz و80MHz و100MHz حسب نطاق التردد، واستراتيجية النشر، ودعم الجهاز. بالنسبة إلى تشغيل FR2، يكون التكوين الحالي أكثر محدودية، وقد يتم تكوين BWP مخصص واحد، مع أمثلة عرض نطاق مثل 100MHz أو 200MHz.

التكوين النشط

يشير BWP النشط إلى BWP الذي يستخدمه UE حالياً في حالة حالة RRC المتصلة. وعلى الرغم من إمكانية تكوين عدة BWPs، لا يستطيع UE تفعيل إلا BWP أولياً واحداً أو BWP مخصصاً واحداً في الوقت نفسه.

يرسل UE ويستقبل المعلومات داخل نطاق BWP النشط. هذه القاعدة مهمة لأنها تضبط سلوك مراقبة UE، وتقلل عبء المعالجة، وتسمح للشبكة بتنسيق الجدولة بكفاءة أعلى.

التكوين الافتراضي

BWP الافتراضي هو جزء عرض النطاق الذي يعود إليه UE عندما ينتهي مؤقت عدم نشاط BWP. إذا تم تكوين BWP الافتراضي، يعود UE إلى ذلك الجزء بعد عدم النشاط. وإذا لم يتم تكوين BWP الافتراضي، فيمكن استخدام BWP الأولي كتكوين احتياطي.

تمنع هذه الآلية بقاء UE في عرض نطاق نشط واسع عندما لا توجد حركة مرور ذات معنى. وهي تدعم سلوك توفير الطاقة مع إبقاء الجهاز جاهزاً للجدولة المستقبلية.

فوائد تقنية للأجهزة والشبكات

الفائدة الأولى لـ BWP هي تقليل تعقيد المحطة. وبما أن UE لا يحتاج دائماً إلى دعم عرض نطاق الحاملة الكامل، يمكن تصميم الأجهزة الأقل تكلفة بمتطلبات RF ونطاق أساسي أقل. يساعد ذلك على توسيع منظومة أجهزة 5G ويدعم فئات محطات أكثر تنوعاً.

الفائدة الثانية هي توفير الطاقة. عندما تكون حركة الخدمة صغيرة، يمكن لـ UE العمل في منطقة عرض نطاق أضيق. وهذا يقلل المراقبة والمعالجة واسعتَي النطاق غير الضروريتين، وهو أمر مهم خصوصاً للأجهزة العاملة بالبطارية، والمستشعرات الصناعية، والمحطات الخفيفة، والتطبيقات المستقبلية منخفضة القدرة.

الفائدة الثالثة هي التوافق المستقبلي. عندما تقدم 5G ميزات جديدة أو آليات خدمة جديدة، يمكن للشبكة وضع قدرات معينة على BWPs محددة دون تعطيل كل تكوينات عرض النطاق الحالية. وهذا يجعل دعم تطور التقنية أسهل مع الحفاظ على التوافق مع الأجهزة السابقة.

أين يكون تصميم Multi-BWP مفيداً

يكون تصميم multi-BWP ذا قيمة عندما تحتاج محطات وخدمات مختلفة إلى مشاركة خلية 5G نفسها. فالمحطة التي لا تدعم إلا عرض نطاق أصغر تستطيع الوصول إلى شبكة ذات عرض نطاق أكبر باستخدام BWP يطابق قدرتها.

كما يدعم هذا التصميم التوفير الديناميكي للطاقة. يمكن لـ UE التبديل بين مناطق عرض نطاق كبيرة وصغيرة وفقاً لطلب حركة المرور. بالنسبة إلى خدمة عالية الإنتاجية، يمكن تفعيل BWP أوسع. أما بالنسبة إلى خدمة منخفضة المعدل أو فترات عدم النشاط، فيمكن لـ BWP أضيق تقليل استهلاك الطاقة.

يمكن أيضاً حمل خدمات مختلفة على BWPs مختلفة. على سبيل المثال، يمكن تخطيط BWP لحركة البيانات العادية، وآخر للتشغيل منخفض الطاقة، وآخر لميزة خدمة جديدة أو استراتيجية جدولة خاصة. وهذا يمنح مهندسي الراديو أداة أكثر مرونة لفصل الخدمات وإدارة الموارد.

أمثلة على التخطيط الميداني

يعتمد تكوين BWP على عرض النطاق الكلي للخلية، وقدرة UE، وطلب الخدمة، واستراتيجية النشر. في تخطيط الشبكات الميداني، قد تستخدم سيناريوهات TNR وFNR مجموعات multi-BWP مختلفة لمطابقة الطيف الفعلي ومتطلبات الجهاز.

العلاقة مع RedCap والأجهزة المستقبلية

يُعد BWP مهماً أيضاً لتطور الأجهزة منخفضة القدرة. تم تصميم محطات RedCap للسيناريوهات التي لا تتطلب قدرة النطاق العريض المحمول المحسن بالكامل. وقد تركز هذه الأجهزة على تكلفة أقل، واستهلاك طاقة أقل، وأداء كافٍ للمراقبة الصناعية، والأجهزة القابلة للارتداء، ومستشعرات الفيديو، وعقد المدن الذكية، وتطبيقات IoT المؤسسية.

لأن BWP يسمح للمحطة بالعمل داخل منطقة عرض نطاق أصغر ضمن حاملة 5G أكبر، فإنه يوفر أساساً مفيداً لفئات الأجهزة التي لا تحتاج إلى تشغيل بكامل عرض النطاق. وهذا يجعل BWP جزءاً مهماً من مرونة شبكات 5G على المدى الطويل.

اعتبارات النشر للمهندسين

عند تصميم استراتيجية BWP، يجب على المهندسين مراعاة قدرة UE، ومزيج الخدمات، ومتطلبات التغطية، وسلوك الجدولة، وأهداف توفير الطاقة. ليس BWP الأوسع أفضل دائماً. فقد يحسن إمكانية الإنتاجية، لكنه قد يزيد أيضاً حمل معالجة UE واستهلاك الطاقة.

يكون BWP الأضيق مفيداً لحركة المرور منخفضة المعدل، لكنه قد لا يناسب الخدمات التي تتطلب معدلات بيانات عالية أو تأخير جدولة منخفض. لذلك يجب أن يستند تخطيط BWP إلى نماذج خدمة حقيقية بدلاً من قاعدة ثابتة واحدة لعرض النطاق.

كما يجب تخطيط مؤقت عدم النشاط بعناية. إذا كان المؤقت قصيراً جداً، فقد يعود UE بشكل متكرر جداً ويزيد عبء التحكم. وإذا كان طويلاً جداً، فقد يبقى UE في BWP أوسع لمدة أطول من اللازم، مما يقلل فائدة توفير الطاقة.

الخلاصة

يُعد Bandwidth Part آلية رئيسية في 5G NR لتقسيم وإدارة عرض نطاق الحاملة. فهو يسمح للمحطة الأساسية بتكوين منطقة عرض نطاق مستمرة لـ UE، بدلاً من إجبار كل جهاز على دعم عرض نطاق الحاملة الكامل. يساعد ذلك في خفض تكلفة UE، وتقليل استهلاك الطاقة، وتحسين مرونة الخدمة، ودعم تطور 5G المستقبلي.

لا تقتصر قيمة BWP على تقليل عرض النطاق. قوته الحقيقية هي التحكم التكيفي. يمكن لـ UE استخدام عرض نطاق أكبر عندما يكون طلب الحركة عالياً، والانتقال إلى عرض أصغر عندما يكون الطلب منخفضاً، والعمل ضمن نطاق موارد مناسب وفقاً لقدرة المحطة واستراتيجية الشبكة. في تخطيط شبكات 5G، يُعد BWP إحدى الأدوات العملية التي تربط كفاءة الراديو، وتنوع الأجهزة، وتطور الخدمة على المدى الطويل.

FAQ

هل BWP هو نفسه عرض نطاق الحاملة؟

لا. عرض نطاق الحاملة هو العرض الكلي المكوَّن للخلية، بينما BWP هو منطقة عرض نطاق مستمرة أصغر داخل تلك الحاملة. يمكن لـ UE العمل داخل BWP دون استخدام كامل عرض نطاق الحاملة.

هل يمكن لمستخدمين مختلفين في الخلية نفسها استخدام BWPs مختلفة؟

نعم. يمكن تكوين UEs مختلفة مع BWPs مختلفة وفقاً لقدرة الجهاز، وطلب الخدمة، وتخطيط موارد الراديو. وهذا أحد أسباب فائدة BWP في شبكات 5G ذات الأجهزة المختلطة.

هل يؤدي تبديل BWP إلى مقاطعة خدمة المستخدم؟

تم تصميم تبديل BWP ليكون تحت تحكم الشبكة ومنسقاً عبر إجراءات البروتوكول. في شبكة مخططة جيداً، يجب أن يدعم التبديل استمرارية الخدمة، رغم أن التكوين السيئ قد يؤثر في تجربة المستخدم أو كفاءة الجدولة.

لماذا يعتبر BWP مهماً لمحطات 5G منخفضة التكلفة؟

قد لا تحتاج المحطات منخفضة التكلفة إلى عرض نطاق الحاملة الكامل. يسمح BWP لهذه الأجهزة بالعمل ضمن نطاق عرض أصغر، مما يقلل متطلبات العتاد مع استمرار الوصول إلى شبكة 5G أكبر.

ما الذي يجب اختباره عند التحقق من أداء BWP؟

يجب على المهندسين اختبار سلوك الوصول، وتبديل BWP النشط، والرجوع بعد انتهاء مؤقت عدم النشاط، والإنتاجية تحت أحجام BWP مختلفة، واستهلاك الطاقة، والتوافق مع فئات UE المختلفة.
