مدخل التلامس الجاف هو واجهة إشارة تكتشف ما إذا كان مفتاح خارجي أو مرحل أو زر ضغط أو تلامس حساس أو خرج إنذار في حالة فتح أو إغلاق، من دون استقبال جهد خارجي من ذلك الجهاز. ويُستخدم على نطاق واسع في الأتمتة الصناعية، وإدارة المباني، وأنظمة الأمن، وواجهات إنذار الحريق، والتحكم في الدخول، ومراقبة المصاعد، والتحكم في أنظمة HVAC، والإشراف عن بُعد على المعدات.

في كثير من أنظمة التحكم، يوفر مدخل التلامس الجاف طريقة بسيطة وموثوقة لتحويل الأحداث المادية إلى إشارات حالة رقمية. وبدلاً من نقل بيانات معقدة، يغيّر الجهاز المتصل حالة التلامس فقط. بعد ذلك يقرأ المتحكم أو PLC أو لوحة الإنذار أو البوابة أو وحدة المراقبة هذه الحالة ويُفعّل الإجراء المطلوب.

المعنى الأساسي للتلامس الخالي من الجهد

غالباً ما يُسمى التلامس الجاف تلامساً خالياً من الجهد أو تلامساً خالياً من الجهد الكهربائي الكامن. وهذا يعني أن التلامس نفسه لا يوفر طاقة أو جهداً أو خرجاً كهربائياً نشطاً. فهو يتصرف مثل وصلة ميكانيكية بسيطة يمكن أن تكون مفتوحة أو مغلقة.

على سبيل المثال، قد يُغلق خرج مرحل داخل حساس عند اكتشاف حركة، أو عند فتح باب، أو عند تشغيل إنذار. ولا يرسل تلامس المرحل جهداً من تلقاء نفسه. يقوم الجهاز المستقبل داخلياً بتوفير جهد كشف صغير أو تيار استشعار، ثم يحدد ما إذا كانت الدائرة مفتوحة أم مغلقة.

منطق التلامس المفتوح عادة والمغلق عادة

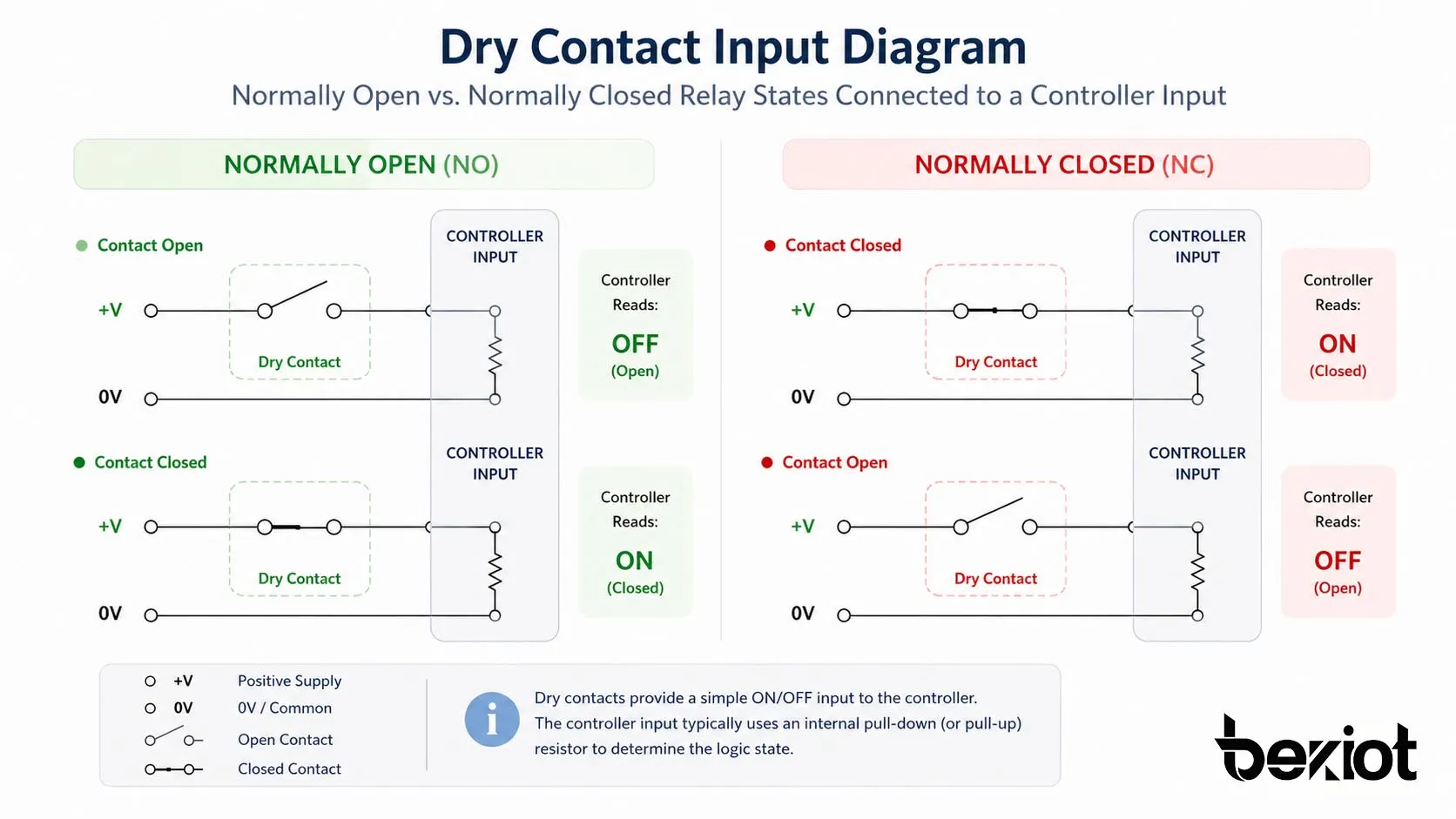

يدعم مدخل التلامس الجاف عادة حالتين للتلامس: مفتوح عادة ومغلق عادة. يبقى التلامس المفتوح عادة منفصلاً في حالته الافتراضية، ويُغلق عند حدوث حدث. أما التلامس المغلق عادة فيبقى متصلاً في حالته الافتراضية، ويفتح عند حدوث حدث.

هذا المنطق مهم لتصميم النظام. غالباً ما تُستخدم التوصيلات المفتوحة عادة لإطلاق الأحداث البسيطة، بينما تكون التوصيلات المغلقة عادة شائعة في مراقبة الأمن والسلامة، لأن انقطاع الكابل أو فشل التلامس قد يكون أسهل في الاكتشاف ضمن بعض التهيئات.

كيف يعمل داخل دائرة التحكم

عادةً يحتوي طرف مدخل التلامس الجاف على نقطتي توصيل. يقوم الجهاز الخارجي بتوصيل تلامس مرحل أو تلامس مفتاح أو تلامس باب مغناطيسي أو تلامس إنذار أو زر ضغط بين هذين الطرفين. عندما يُغلق التلامس، تكتشف دائرة الإدخال الاستمرارية. وعندما يفتح التلامس، تكتشف دائرة الإدخال الانقطاع.

قد يستخدم الجهاز المستقبل مقاومة سحب داخلية لأعلى، أو مقاومة سحب لأسفل، أو عازلاً ضوئياً، أو دائرة كشف إدخال لتحديد حالة التلامس. ولا يحتاج التلامس الخارجي إلى توفير الجهد، مما يساعد على تقليل تعقيد الأسلاك وتحسين التوافق بين الأنظمة المختلفة.

كشف الإشارة بدلاً من نقل الطاقة

النقطة الأساسية هي أن مدخل التلامس الجاف يُستخدم لكشف الحالة، وليس لتوصيل الطاقة. فهو لا يشغّل محركاً مباشرة، ولا يغذي صفارة إنذار، ولا يضيء مصباحاً، ولا يدير حملاً كهربائياً كبيراً. إنه يخبر المتحكم فقط بأن حالة ما قد تغيرت.

بمجرد اكتشاف حالة الإدخال، يستطيع النظام تنفيذ إجراء مبرمج. وقد يشمل ذلك إرسال إنذار، أو تشغيل مروحة تهوية، أو فتح مرحل باب، أو تفعيل إشعار، أو تسجيل حدث، أو تغيير وضع جهاز، أو تمرير إشارة إلى منصة مركزية.

الخصائص الأساسية للتكامل الموثوق

لا يزال مدخل التلامس الجاف شائعاً لأنه بسيط ومنخفض التكلفة ومتوافق بدرجة عالية مع كثير من أجهزة الحقل. فهو لا يتطلب تحويل بروتوكول لمراقبة الأحداث الأساسية، ويمكن غالباً تمديد أسلاكه لمسافات طويلة نسبياً عند استخدام نوع كابل مناسب ووسائل حماية صحيحة.

مراقبة بسيطة لحالة التشغيل والإيقاف

أهم خاصية هي اكتشاف الحالة الثنائية. يقرأ المدخل ما إذا كان التلامس مفتوحاً أو مغلقاً، مما يجعله مناسباً للإنذارات، ومفاتيح الحد، وأزرار الطوارئ، ومفاتيح العوامة، وحساسات الأبواب، ومخارج المرحلات، وتلامسات أعطال المعدات، وكثير من نقاط الحالة البسيطة الأخرى.

هذه البساطة تجعل مدخل التلامس الجاف مفيداً في الأنظمة القديمة والجديدة. فالمعدات القديمة القائمة على المرحلات يمكن غالباً توصيلها ببوابات حديثة أو PLC أو متحكمات BMS أو منصات مراقبة عن بُعد من دون استبدال جهاز الحقل الأصلي.

العزل الكهربائي وحماية النظام

تُصمم كثير من وحدات مدخل التلامس الجاف بخصائص عزل مثل العزل الضوئي أو دوائر إدخال منخفضة الجهد منفصلة. وهذا يساعد على تقليل خطر التداخل بين الأنظمة المختلفة ويحمي المتحكم من التأثيرات الكهربائية غير المرغوبة.

ومع ذلك، لا ينبغي الخلط بين مدخل التلامس الجاف وبين مدخل عالي الجهد عام. إذا كان المدخل مصمماً للتلامسات الخالية من الجهد فقط، فإن تطبيق جهد خارجي قد يتلف الجهاز. يجب على الفنيين دائماً التحقق من نوع المدخل والجهد المقنن ومخطط التوصيل وتعليمات الشركة المصنعة قبل توصيل أسلاك الحقل.

تكوين مرن للتشغيل

في البرمجيات، يمكن عادةً تكوين مدخل التلامس الجاف لأنماط تشغيل مختلفة. قد يتعامل النظام مع إغلاق التلامس كإنذار، أو مع فتح التلامس كإنذار، أو يسجل كلا تغييري الحالة كأحداث. كما توفر بعض الأجهزة تأخيراً، وإزالة اهتزاز التلامس، وتشغيلاً بالحافة، وعدّ نبضات، أو منطق تثبيت.

تكون إعدادات إزالة الاهتزاز والتأخير مفيدة بشكل خاص عندما تنتج المفاتيح الميكانيكية إشارات غير مستقرة أثناء الحركة السريعة للتلامس. ومن دون التصفية، قد يكتشف المتحكم عدة تغييرات سريعة بدلاً من حدث واحد واضح.

أنواع الواجهات الشائعة واعتبارات الأسلاك

توصيل مدخل التلامس الجاف مباشر، لكن التخطيط الصحيح يظل مهماً. قد تكفي وصلة بسيطة بسلكين لمفتاح أساسي، بينما قد تتطلب تطبيقات السلامة والأمن دوائر مراقبة، أو مقاومات نهاية خط، أو كابلات محمية، أو كشفاً للأعطال.

توصيل تلامس بسلكين

تستخدم طريقة التوصيل الأكثر شيوعاً سلكين بين التلامس الخارجي وطرف الإدخال. عندما يُغلق التلامس الخارجي تكتمل دائرة الإدخال. وعندما يفتح التلامس تنقطع دائرة الإدخال.

هذه الطريقة سهلة النشر ومناسبة لكثير من نقاط المراقبة الأساسية. وهي تُستخدم عادةً مع أزرار الضغط، ومخارج المرحلات، ومفاتيح مستوى المياه، وتلامسات الأبواب، وتلامسات حالة الماكينات، وتلامسات الإنذار البسيطة.

مدخل مراقب مع مقاومة نهاية الخط

تستخدم بعض أنظمة الأمن والحريق دوائر إدخال مراقبة. وبدلاً من اكتشاف حالات الفتح أو الإغلاق فقط، يراقب المتحكم مقاومة الدائرة. ويتيح ذلك للنظام التمييز بين الحالة الطبيعية، وحالة الإنذار، والقصر الكهربائي، وانقطاع الكابل.

يجب أن تتوافق قيم مقاومة نهاية الخط مع تصميم المتحكم. قد تؤدي القيم غير الصحيحة أو التوصيل السيئ أو خلط أنواع الدوائر إلى إنذارات كاذبة أو أعطال مراقبة. وفي تطبيقات إنذار الحريق وسلامة الأرواح الخاضعة للمعايير، يجب أن يتبع التركيب القوانين المحلية وطريقة التوصيل المعتمدة من الشركة المصنعة للمعدات.

أين تُستخدم هذه الواجهة عادة

يُستخدم مدخل التلامس الجاف على نطاق واسع لأن كثيراً من الأجهزة تستطيع توفير خرج مرحل أو تلامس مفتاح. ولا يقتصر على صناعة واحدة. يظهر المبدأ نفسه في المصانع الصناعية، والمباني الذكية، ومنشآت النقل، ومواقع الطاقة، والحرم الجامعي، والمستودعات، والفنادق، والمستشفيات، والبنية التحتية العامة.

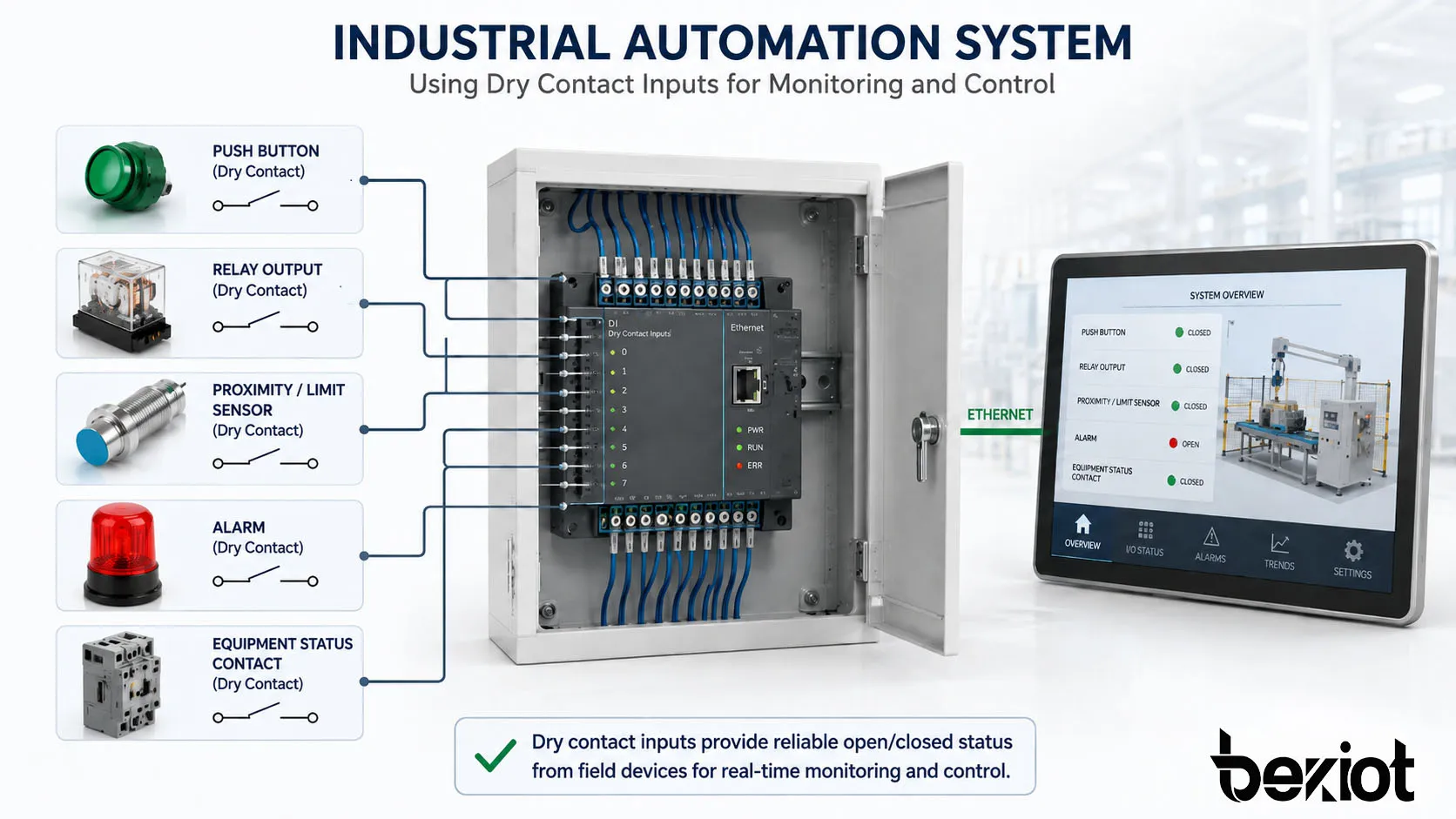

الأتمتة الصناعية ومراقبة المعدات

في البيئات الصناعية، يُستخدم مدخل التلامس الجاف كثيراً لمراقبة حالة تشغيل الماكينات، وإنذارات الأعطال، وتغذية راجعة لإيقاف الطوارئ، ومفاتيح الحد، ومفاتيح الضغط، ومفاتيح المستوى، ومرحلات إنذار الحرارة، وتلامسات حالة أنظمة الطاقة.

يمكن توصيل هذه الإشارات إلى PLC وRTU وبوابات SCADA والحواسيب الصناعية أو وحدات الإدخال والإخراج البعيدة. وبعد جمعها، يستطيع النظام عرض حالة المعدات، أو تشغيل الإنذارات، أو تسجيل أحداث الصيانة، أو دعم منطق التحكم الآلي.

إدارة المباني وأنظمة HVAC

في أتمتة المباني، يمكن استخدام مدخل التلامس الجاف لحالة المراوح، وأعطال المضخات، وإنذار المرشحات، وكشف تسرب المياه، وتغذية راجعة لمخمدات الدخان، ومفاتيح الإشغال، وحالة المصاعد، وموضع أبواب الدخول، وإشارات إدارة الطاقة.

ولأن كثيراً من أجهزة المباني ما زالت توفر مخارج مرحلات، فإن مدخل التلامس الجاف مفيد لتوصيل المعدات الكهروميكانيكية التقليدية بمنصات BMS الحديثة. وهو يدعم المراقبة المركزية من دون مطالبة كل جهاز بدعم بروتوكول الاتصال نفسه.

الأمن والتحكم في الدخول وأنظمة الإنذار

تستخدم أنظمة الأمن مداخل التلامس الجاف كثيراً لتلامسات الأبواب المغناطيسية، ومخارج مرحلات كواشف الحركة، وأزرار الذعر، ومفاتيح العبث، وإنذارات التسلل، وحالة البوابات، وتغذية راجعة لأحداث التحكم في الدخول.

في هذه الأنظمة، تكون سرعة الاستجابة والموثوقية مهمتين. يجب تكوين المدخل بالمنطق الصحيح NO أو NC، ويجب حماية الأسلاك من الفصل العرضي أو التداخل أو العبث غير المصرح به عند الحاجة.

الاتصال والإشعارات والتحكم عن بُعد

يمكن لمدخل التلامس الجاف أيضاً ربط الأحداث المادية بأنظمة الاتصال. فعلى سبيل المثال، قد يشغّل مرحل إنذار بوابة إشعارات IP، أو متحكم نداء، أو نظام إنذار صوتي، أو وحدة SMS، أو جهاز مراقبة عن بُعد، أو منصة توجيه وتشغيل.

وهذا يجعل مدخل التلامس الجاف مفيداً في المشاريع التي يجب فيها ربط المعدات القديمة بسير عمل اتصالات رقمي. فقد يتحول خرج مرحل بسيط من جهاز ميداني إلى مشغل لمكالمات صوتية، أو رسائل بث، أو تنبيهات مرئية، أو سجلات أحداث، أو تذاكر صيانة عن بُعد.

الفوائد لمصممي الأنظمة

قيمة مدخل التلامس الجاف ليست في بساطته التقنية فقط. فهو يساعد مصممي الأنظمة أيضاً على دمج علامات تجارية مختلفة، وأجيال مختلفة من المعدات، ومنصات تحكم مختلفة بطريقة عملية.

توافق عالٍ بين الأجهزة

لأن إشارات التلامس الجاف تعتمد على حالات الفتح والإغلاق، يمكنها العمل عبر فئات كثيرة من المنتجات. فالحساس أو المرحل أو المتحكم أو لوحة الإنذار أو خرج الماكينة لا يحتاج إلى استخدام البروتوكول الرقمي نفسه الذي يستخدمه النظام المستقبل.

هذا مفيد بشكل خاص في مشاريع التحديث. فبدلاً من استبدال كل المعدات القديمة، يمكن للمكاملين استخدام وحدات مدخل التلامس الجاف لجمع إشارات حالة مهمة وإدخالها إلى منصة إدارة أحدث.

تعقيد منخفض وصيانة سهلة

تكون أسلاك التلامس الجاف أسهل فهماً من كثير من واجهات اتصال البيانات. يستطيع الفنيون غالباً اختبار حالة التلامس بأدوات أساسية، والتحقق من استمرارية الأسلاك، وتحديد ما إذا كانت المشكلة ناتجة عن جهاز الحقل أو الكابل أو وحدة الإدخال.

بالنسبة لفرق الصيانة، تقلل هذه البساطة وقت استكشاف الأعطال. كما تجعل التوثيق أسهل، لأن كل نقطة إدخال يمكن تسميتها حسب وظيفتها المادية، مثل “عطل مضخة”، أو “باب مفتوح”، أو “إنذار نشط”، أو “زر نداء يدوي”.

تشغيل موثوق للأحداث

مدخل التلامس الجاف مناسب لتشغيل الأحداث بشكل موثوق عندما يتم تصميم الأسلاك وتصنيف التلامس وإعدادات الإدخال بشكل صحيح. فهو يتجنب الحاجة إلى اتصال برمجي معقد عندما تكون هناك حاجة لاكتشاف حالة بسيطة فقط.

في التطبيقات الحرجة، يمكن تحسين الموثوقية باستخدام كابلات محمية، وحماية من الاندفاعات، وحلقات مراقبة، وتأريض صحيح، وإعدادات إزالة الاهتزاز، وإجراءات صيانة واضحة.

مقارنة مدخل التلامس الجاف بمدخل التلامس الرطب

الفرق الرئيسي بين التلامس الجاف والتلامس الرطب هو ما إذا كانت إشارة الحقل توفر جهداً. التلامس الجاف لا يوفر جهداً؛ بل يفتح أو يغلق دائرة فقط. أما مدخل التلامس الرطب فيستقبل إشارة جهد نشطة من الجهاز الخارجي، مثل 12V DC أو 24V DC أو مستوى إشارة مقنن آخر.

هذا الفرق مهم أثناء التركيب. قد يؤدي توصيل إشارة رطبة مزودة بالطاقة إلى مدخل تلامس جاف إلى تلف دائرة الإدخال إذا لم يكن الجهاز مصمماً لذلك. وبالمثل، قد لا يعمل توصيل تلامس مرحل جاف إلى مدخل تلامس رطب إلا إذا حصلت دائرة الإدخال على الجهد المطلوب من المصدر الصحيح.

ملاحظات الاختيار والنشر

يعتمد اختيار وحدة مدخل التلامس الجاف المناسبة على بيئة التطبيق، وعدد نقاط الإدخال، ومسافة الأسلاك، وزمن الاستجابة، ومتطلبات المراقبة، ومنصة التكامل. قد يحتاج مفتاح داخلي بسيط إلى طرف إدخال أساسي فقط، بينما قد تتطلب الأنظمة الصناعية والخارجية حماية أقوى.

تحقق من مواصفات الإدخال قبل التوصيل

قبل التركيب، تأكد مما إذا كان المدخل تلامساً جافاً حقاً، أو تلامساً رطباً، أو قابلاً للتكوين. يجب أن يوضح الدليل جهد الإدخال، وتيار الاستشعار، وطريقة العزل، وأقصى طول للكابل، ونوع الطرف، ومنطق NO أو NC المدعوم، ومخطط التوصيل الموصى به.

عند التوصيل بمعدات من طرف ثالث، تحقق أيضاً من تصنيف تلامس المرحل في جهة الخرج. وعلى الرغم من أن مدخل التلامس الجاف يستخدم عادة تيار استشعار صغيراً، يجب أن يظل تلامس المرحل مناسباً لدائرة الإدخال وبيئة التشغيل.

ضع في الاعتبار الضوضاء والمسافة والبيئة

قد تؤثر مسارات الكابلات الطويلة، والمحركات القريبة، وخطوط الطاقة عالية الجهد، والتعرض للصواعق، والتداخل الكهرومغناطيسي الصناعي في موثوقية الإشارة. تساعد الكابلات المحمية، وفصلها عن أسلاك القدرة، والحماية من الاندفاعات، والتأريض الصحيح على تحسين الاستقرار.

قد تتطلب البيئات الخارجية أو القاسية صناديق توصيل مقاومة للماء، وأطرافاً مقاومة للتآكل، وجلاندات كابلات، وفحصاً منتظماً. وفي الأنظمة المتعلقة بالسلامة، يجب توثيق الأسلاك بوضوح واختبارها ضمن الصيانة المجدولة.

اربط كل مدخل بإجراء نظام واضح

لا يكون مدخل التلامس الجاف مفيداً إلا عندما يعرف النظام المستقبل ما يجب فعله بالإشارة. يجب أن يكون لكل مدخل اسم واضح، ومنطق حدث، وأولوية إنذار، وقاعدة إشعار، وطريقة إعادة ضبط، وإجراء صيانة.

على سبيل المثال، قد يشغّل مدخل “فتح الباب بالقوة” إنذاراً أمنياً، بينما قد يرسل مدخل “عطل مضخة” إشعاراً إلى فريق الصيانة. وقد يتطلب مدخل “زر طوارئ يدوي” تصعيداً فورياً، وتسجيل الحدث، والربط مع الفيديو أو أنظمة الإذاعة العامة.

أخطاء تصميم شائعة يجب تجنبها

من الأخطاء الشائعة افتراض أن كل المداخل الرقمية متشابهة. فمدخل التلامس الجاف، ومدخل التلامس الرطب، والمدخل التناظري، ومدخل النبض، وواجهات الاتصال تخدم أغراضاً مختلفة. استخدام نوع إدخال غير مناسب قد يسبب كشفاً غير موثوق أو تلفاً للمعدات.

خطأ آخر هو تجاهل منطق التلامس. إذا عُكست إعدادات المفتوح عادة والمغلق عادة، فقد يعرض النظام إنذاراً أثناء التشغيل الطبيعي أو يفشل في اكتشاف حدث حقيقي. لذلك يلزم وضع علامات واضحة واختبارات تشغيل قبل التسليم.

من المهم أيضاً عدم تحميل مفهوم التلامس الجاف أكثر مما يحتمل. لا ينبغي استخدام مدخل التلامس الجاف كخرج طاقة أو مشغل حمل أو بديل لبروتوكول اتصال مناسب عندما تكون بيانات الجهاز التفصيلية مطلوبة. فهو أنسب لاكتشاف الحالات والأحداث البسيطة.

FAQ

هل مدخل التلامس الجاف هو نفسه مدخل المرحل؟

هما مرتبطان ارتباطاً وثيقاً، لكنهما ليسا دائماً متماثلين. غالباً ما يستقبل مدخل التلامس الجاف إشارة تلامس مرحل، لكنه يمكن أيضاً أن يستقبل إشارات من مفاتيح أو أزرار أو تلامسات مغناطيسية أو تلامسات أخرى خالية من الجهد. الشرط الأساسي هو ألا يطبق التلامس المتصل جهداً خارجياً ما لم يكن المدخل مصمماً لقبوله.

هل يمكنني توصيل 24V DC مباشرة بمدخل تلامس جاف؟

فقط إذا أوضح دليل الجهاز أن المدخل يقبل هذا الجهد أو يدعم تشغيل التلامس الرطب. كثير من مداخل التلامس الجاف مصممة للتلامسات الخالية من الجهد فقط. وقد يؤدي تطبيق 24V DC على مدخل جاف فقط إلى تلف الدائرة.

ما الفرق بين توصيل التلامس المفتوح عادة والمغلق عادة؟

التوصيل المفتوح عادة يعني أن التلامس يكون مفتوحاً في حالته الافتراضية ويُغلق عند حدوث حدث. أما التوصيل المغلق عادة فيعني أن التلامس يكون مغلقاً في حالته الافتراضية ويفتح عند حدوث حدث. يعتمد الاختيار الصحيح على التطبيق ومتطلبات الأمان عند الفشل ومنطق الإنذار.

أين يُستخدم مدخل التلامس الجاف غالباً؟

يُستخدم عادة في أنظمة PLC، وأتمتة المباني، ولوحات الإنذار، والتحكم في الدخول، ومعدات HVAC، والماكينات الصناعية، ومحطات الضخ، وأنظمة المراقبة عن بُعد، وأزرار الطوارئ، وبوابات الإشعارات. وهو مفيد خصوصاً عند الحاجة إلى مراقبة حالة فتح أو إغلاق بسيطة.

هل يدعم مدخل التلامس الجاف اتصال البيانات؟

لا. مدخل التلامس الجاف يكتشف حالة التلامس فقط. ولا يمكنه نقل بيانات تفصيلية مثل قيم درجة الحرارة أو تشخيصات الجهاز أو معلومات المستخدم أو رسائل الشبكة. ولتبادل البيانات التفصيلية، تحتاج الأنظمة عادة إلى بروتوكولات مثل Modbus أو BACnet أو SIP أو MQTT أو Ethernet/IP أو طرق اتصال أخرى.
