التفريغ الكهروستاتيكي، ويُعرف اختصاراً بـ ESD، هو انتقال مفاجئ للكهرباء الساكنة بين الأجسام ذات الجهود الكهربائية المختلفة. وقد يحدث عند لمس شخص لجهاز إلكتروني، أو عند توصيل كابل بجهاز، أو عند احتكاك مواد التغليف بمكون إلكتروني، أو عند اقتراب جسم مشحون بدرجة كافية لينتقل الشرر عبر الهواء.

قد يبدو التفريغ الكهروستاتيكي غير ضار في الحياة اليومية، مثل الشرارة الصغيرة بعد السير على سجادة، لكنه قد يتلف الدوائر الإلكترونية، ويشوش أجهزة الاتصال، ويعيد ضبط أنظمة التحكم، ويفسد البيانات، ويقصر عمر المكونات، أو يسبب مخاوف تتعلق بالسلامة في البيئات الحساسة. لهذا السبب، تعتبر الحماية من التفريغ الكهروستاتيكي أمراً مهماً في تصميم المنتج، والتصنيع، والتركيب، والصيانة، والنقل، والتشغيل الميداني.

الحماية من التفريغ الكهروستاتيكي ليست مجرد إجراء في أرض المصنع، بل هي قضية تتعلق بموثوقية المنتج، وخدمة العملاء في الميدان، ومتطلب مناعة على مستوى النظام للأجهزة الإلكترونية.

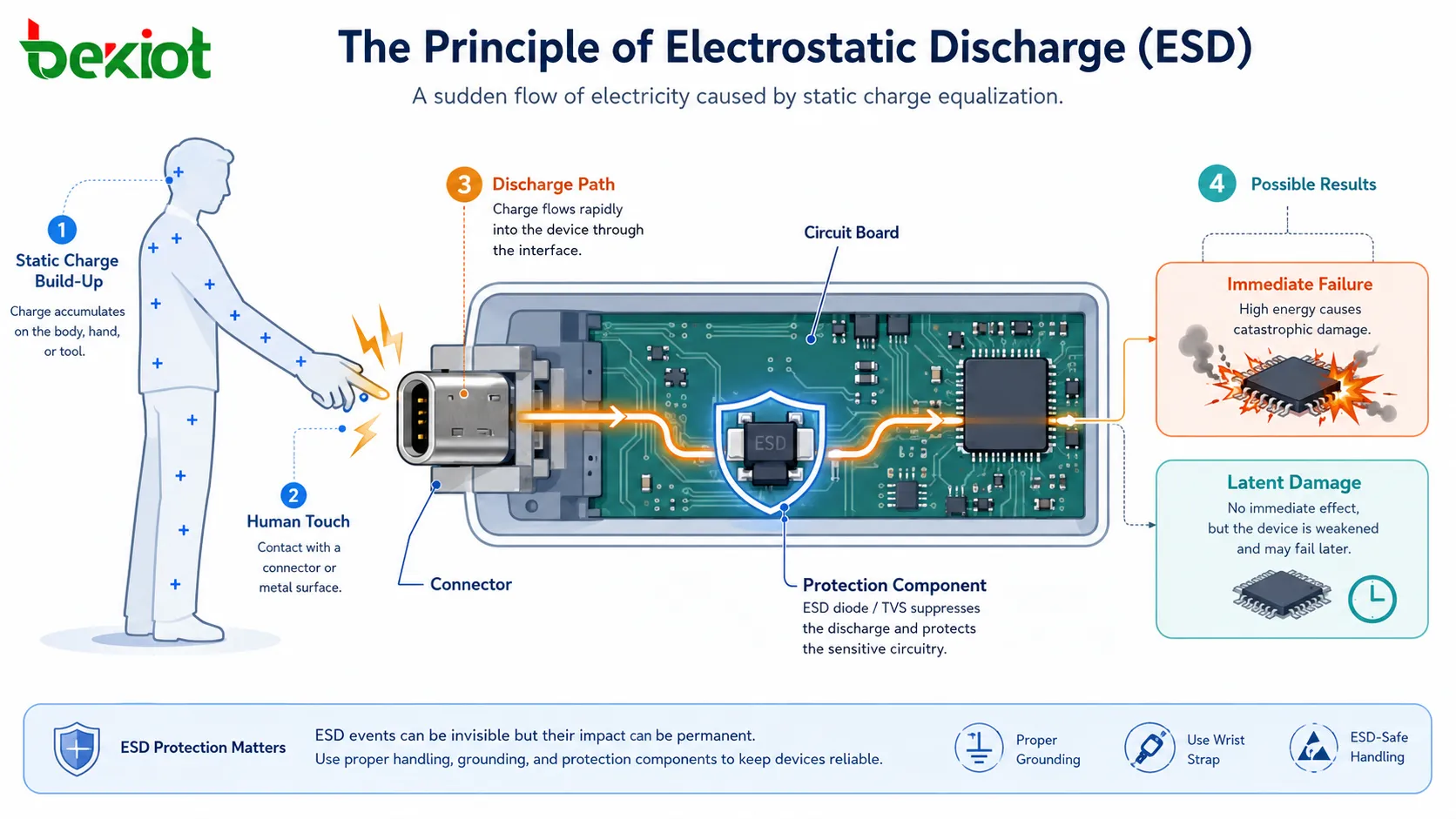

المعنى الأساسي للتفريغ الكهروستاتيكي

يحدث التفريغ الكهروستاتيكي عندما تجد الشحنة الساكنة المتراكمة مساراً لتتعادل عبره. وقد يتم هذا التفريغ عبر تماس مباشر، أو عبر فجوة هوائية صغيرة، أو من خلال أداة موصلة، أو كابل، أو موصل، أو هيكل معدني، أو جسم الإنسان. وعادة ما تكون هذه العملية سريعة جداً، لكن الجهد قد يكون مرتفعاً بما يكفي للتأثير على المكونات الإلكترونية.

يمكن أن تتراكم الشحنة الساكنة بفعل الاحتكاك، أو الفصل، أو الحركة، أو الهواء الجاف، أو الأسطح البلاستيكية، أو الملابس المصنعة من ألياف صناعية، أو مواد التغليف، أو السيور الناقلة، أو الأحذية، أو عمليات المناولة. قد يكون التفريغ مرئياً على هيئة شرارة، أو محسوساً كلسعة، أو غير مرئي بالكامل لكنه مع ذلك يتلف الإلكترونيات الحساسة.

تراكم الشحنة الساكنة

تتراكم الشحنة الساكنة عند انتقال الإلكترونات بين المواد. ويحدث ذلك عندما يتلامس سطحان ثم ينفصلان، أو عند سير شخص على أرضية عازلة، أو عند انزلاق عبوة بلاستيكية على طاولة، أو عند تحرك جهاز في بيئة جافة.

تؤثر الرطوبة، ونوع المادة، وحالة التأريض، ومقاومة السطح، وسرعة الحركة، كلها على تراكم الشحنة. والبيئات الجافة تزيد غالباً من خطر التفريغ الكهروستاتيكي لأن الشحنة الساكنة تتبدد ببطء أكبر.

حدث التفريغ

يحدث التفريغ عندما تنتقل الشحنة المخزنة فجأة إلى جسم آخر. فإذا دخل هذا التفريغ إلى دائرة إلكترونية عبر موصل، أو زر، أو هيكل معدني، أو هوائي، أو كابل، أو مستشعر، أو منفذ توصيل، فقد يتسبب في إجهاد كهربائي.

تسبب بعض حوادث التفريغ الكهروستاتيكي عطلاً فورياً، بينما تسبب أخرى ضرراً خفياً، حيث يستمر الجهاز في العمل لكنه يصبح أضعف وقد يتعطل لاحقاً تحت ظروف الاستخدام العادية.

أهمية التفريغ الكهروستاتيكي في الأنظمة الإلكترونية

تزداد أهمية الحماية من التفريغ الكهروستاتيكي لأن المكونات الإلكترونية تزداد حجماً صغراً وسرعة وحساسية. فالدوائر المتكاملة، والمستشعرات، ورقاقات الاتصال، والشاشات، ووحدات الذاكرة، والمتحكمات الدقيقة، ووحدات الراديو، ومنافذ التوصيل قد تتأثر بطاقة تفريغ لا يلاحظها المستخدمون.

وفي المنتجات النهائية، قد يؤثر التفريغ الكهروستاتيكي أيضاً على سلوك النظام. فقد يعيد الجهاز تشغيل نفسه، أو يتوقف، أو يفقد الاتصال بالشبكة، أو يصدر إنذارات كاذبة، أو يتلف منفذاً، أو تظهر عليه حالة تشغيل غير مستقرة بعد حادثة تفريغ.

تلف المكونات

يمكن أن يتلف التفريغ الكهروستاتيكي الوصلات شبه الموصلة، وطبقات الأكسيد، ومسارات المعدن، ودبابيس الإدخال، وهياكل الحماية. وقد يكون الضرر كارثياً أو خفياً. الضرر الكارثي يسبب عطلاً فورياً، بينما الضرر الخفي يضعف المكون.

يصعب اكتشاف الضرر الخفي لأن المنتج قد يجتاز الاختبارات الأساسية بعد الحادثة، لكنه قد يتعطل لاحقاً أثناء التشغيل، أو عند تغير درجة الحرارة، أو الاهتزاز، أو الإجهاد الكهربائي المتكرر.

خلل النظام

حتى لو لم يحدث تلف دائم في العتاد، يمكن للتفريغ الكهروستاتيكي أن يربك تشغيل النظام العادي. فقد يسبب أخطاء منطقية مؤقتة، أو فقدان اتصال، أو ارتعاش الشاشة، أو ضوضاء صوتية، أو إدخال مفاتيح وهمي، أو إبلاغ خاطئ عن الإنذارات، أو إعادة تشغيل الجهاز.

بالنسبة لأجهزة الاتصالات الطرفية، وأجهزة التحكم في الدخول، والإلكترونيات الطبية، ووحدات التحكم الصناعية، ومعدات الطوارئ، يمكن لهذه الأعطال المؤقتة أن تخلق مشاكل تشغيلية خطيرة.

الموثوقية الميدانية

المنتجات المستخدمة في الأماكن العامة، أو الصناعية، أو الخارجية، أو في وسائل النقل، أو الرعاية الصحية، أو بيئات الخدمة، قد يلمسها المستخدمون بشكل متكرر. الأزرار، وشاشات اللمس، واللوحات المعدنية، والمنافذ، والهواتف هي نقاط تفريغ شائعة.

الموثوقية الميدانية تتطلب حماية من التفريغ على مستوى المنتج، وتصميماً سليماً للهيكل، وتأريضاً، وحماية من الارتفاع المفاجئ، وتدريعاً للكابلات، وممارسات تركيب تقلل من خطر التفريغ.

مصادر التفريغ الكهروستاتيكي الشائعة

يمكن أن يأتي التفريغ الكهروستاتيكي من الأشخاص، والأدوات، ومواد التغليف، والكابلات، وأسطح المعدات، والأثاث، والأرضيات، والأجزاء المتحركة، والظروف البيئية. وفهم المصدر يساعد المهندسين وفرق الصيانة على اختيار طريقة التحكم الصحيحة.

تفريغ جسم الإنسان

يمكن للشخص أن يراكم شحنة ساكنة ويفرغها عند لمس منتج إلكتروني. وهذا أحد أكثر سيناريوهات التفريغ الكهروستاتيكي شيوعاً في الاستخدام اليومي.

ينبغي مراعاة نقاط اللمس مثل الأزرار، والهياكل المعدنية، وأغلفة الموصلات، ولوحات المفاتيح، والهواتف، وقارئات البطاقات، والشاشات، والمنافذ أثناء تصميم المنتج واختباره.

الأجهزة والأدوات المشحونة

يمكن للأدوات، وحوامل التثبيت، والصواني، ومعدات الاختبار، والكابلات، أو الأجهزة أن تصبح مشحونة وتفرغ شحنتها في الإلكترونيات الحساسة. وهذا أمر شائع في بيئات التصنيع، والإصلاح، والتجميع، والمختبرات.

تساعد محطات العمل الآمنة من التفريغ، والأدوات المؤرضة، والمؤينات، والحاويات الموصلة، وإجراءات المناولة المضبوطة في تقليل هذا الخطر.

التغليف والنقل

قد تولد الأكياس البلاستيكية، والرغوة، والصواني، والملصقات، ومواد الشحن شحنة ساكنة. ويمكن أن تتلف المكونات الحساسة ولوحات الدوائر أثناء التغليف، أو الشحن، أو الاستلام، أو التخزين إذا لم تُستخدم مواد آمنة من التفريغ الكهروستاتيكي.

ينبغي اختيار عبوات الحماية من التفريغ الكهروستاتيكي وفقاً لحساسية القطعة وبيئة المناولة المتوقعة.

الكابلات والواجهات الخارجية

يمكن للكابلات الخارجية إدخال تفريغ كهروستاتيكي إلى داخل الجهاز عبر الموصلات أو الأجزاء المعدنية المكشوفة. قد تحتاج منافذ الإيثرنت، وUSB، وأطراف RS-485، وموصلات الصوت، ومداخل الطاقة، وموصلات الهوائي، ومداخل الإنذار جميعها إلى حماية.

يجب أن تراعي حماية الواجهات كلاً من التشغيل العادي وتعامل المستخدم الواقعي. المنفذ الذي يُلمس بشكل متكرر أو يتم توصيله أثناء التشغيل يحتاج إلى تصميم حماية دقيق.

معايير ومراجع اختبار التفريغ الكهروستاتيكي

تساعد معايير التفريغ الكهروستاتيكي في تحديد كيفية اختبار المنتجات والمكونات وأماكن العمل أو التحكم بها. وتركز المعايير المختلفة على طبقات مختلفة: مناعة المنتج، وحساسية المكون، والتحكم في مكان العمل، والتغليف، وإدارة عمليات التصنيع.

IEC 61000-4-2

يُستخدم المعيار IEC 61000-4-2 على نطاق واسع لاختبار مناعة المعدات الكهربائية والإلكترونية ضد التفريغ الكهروستاتيكي. وهو يحدد طرق الاختبار المستخدمة لتقييم كيفية استجابة المعدات لحوادث التفريغ، بما في ذلك تفريغ التماس وتفريغ الهواء.

يطبق تفريغ التماس نبضة التفريغ عبر تلامس مباشر مع سطح الجهاز أو نقطة الاختبار. بينما يُطبق تفريغ الهواء عبر فجوة هوائية حيث تحدث الشرارة عند اقتراب رأس الاختبار من الجهاز. وعادة ما تحدد معايير المنتج أو متطلبات المشروع المستويات ومعايير الأداء الواجب استيفاؤها.

IEC 61340-5-1

يركز المعيار IEC 61340-5-1 على برامج التحكم في التفريغ الكهروستاتيكي لحماية الأجهزة الحساسة للتفريغ. ويتناول الإجراءات الإدارية والفنية اللازمة لإنشاء وتنفيذ وصيانة برنامج تحكم في التفريغ.

هذا النوع من المعايير مهم لعمليات التصنيع، والتجميع، والخدمة، والتغليف، والمناولة. وهو يساعد المؤسسات على ضبط تأريض الأفراد، ومناطق العمل، والمواد، والتغليف، والتدريب، والتحقق، وانضباط المناولة.

ANSI/ESD S20.20

ANSI/ESD S20.20 هو معيار رئيسي آخر لبرنامج التحكم في التفريغ الكهروستاتيكي تستخدمه المؤسسات التي تتعامل مع الأجزاء والتجميعات والمعدات الكهربائية والإلكترونية الحساسة. وهو يقدم متطلبات لبناء برنامج تحكم منظم في التفريغ.

غالباً ما يُستخدم في أنظمة الجودة والتصنيع الإلكتروني حيث تحتاج المؤسسات إلى إجراءات موثقة، وتدريب، وتأهيل للمنتج، والتحقق من الامتثال، والتأريض، والتغليف، وإدارة المناطق المحمية من التفريغ.

نماذج التفريغ على مستوى المكون

يمكن اختبار المكونات باستخدام نماذج مثل نموذج جسم الإنسان ونموذج الجهاز المشحون. وتساعد هذه الاختبارات في تصنيف حساسية المكون وتوجيه متطلبات المناولة.

التصنيفات على مستوى المكون لا تثبت تلقائياً مناعة المنتج النهائي. فالمنتج النهائي يحتاج أيضاً إلى تصميم واختبار على مستوى النظام لأن الهياكل، والموصلات، والكابلات، والتأريض، والتخطيط، ومكونات الحماية كلها تؤثر على سلوك التفريغ الكهروستاتيكي الحقيقي.

فهم تصنيفات الحماية من التفريغ الكهروستاتيكي

تصف تصنيفات الحماية من التفريغ الكهروستاتيكي مقدار إجهاد التفريغ الذي صُمم أو اختُبر ليتحمله منتج، أو مكون، أو واجهة. وفي أوراق بيانات المنتجات، قد تظهر التصنيفات على هيئة جهد تفريغ تماس، أو جهد تفريغ هواء، أو جهد نموذج جسم الإنسان، أو قيمة نموذج الجهاز المشحون، أو مستوى حماية الواجهة.

ينبغي قراءة هذه الأرقام بعناية. فرقم أعلى قد يشير إلى مناعة مختبرة أقوى تحت ظروف محددة، لكنه لا يضمن حماية غير محدودة في كل تركيب.

تفريغ التماس

غالباً ما يكون تفريغ التماس أكثر تكرارية من تفريغ الهواء لأن قطب الاختبار يلمس الهدف قبل حدوث التفريغ. وهو يُستخدم عادة على الأسطح الموصلة، واللوحات المعدنية، وأغلفة الموصلات، ونقاط الاختبار المحددة.

بالنسبة لتصميم المنتج، تساعد نتائج تفريغ التماس المهندسين في تقييم كيفية تعامل الأجزاء الموصلة المكشوفة مع إجهاد التفريغ الكهروستاتيكي وما إذا كان مسار التفريغ متحكماً به بأمان.

تفريغ الهواء

يُستخدم تفريغ الهواء حيث لا يكون تفريغ التماس عملياً، مثل الأسطح العازلة، والفراغات، والهياكل البلاستيكية، والأزرار، والمناطق التي قد تقفز فيها شرارة عبر الهواء.

يمكن أن يكون تفريغ الهواء أكثر تبايناً لأن الرطوبة، وسرعة الاقتراب، وحالة السطح، ومسافة الفجوة تؤثر على الحدث الفعلي. وهذا يجعل هوامش التصميم والاختبار العملي أمرين مهمين.

معايير الأداء

لا يقتصر اختبار التفريغ الكهروستاتيكي على ما إذا كان المنتج ينجو فيزيائياً. فمعايير الأداء تحدد كيف يُسمح للمعدة بالتصرف أثناء وبعد الاختبار.

قد يُطلب من المنتج أن يستمر في العمل بشكل طبيعي، أو أن يستعيد عافيته تلقائياً، أو أن يحتاج إلى إعادة ضبط من المستخدم، أو أن يتجنب السلوك غير الآمن اعتماداً على تطبيقه والمعيار المطبق. والمعدات الحرجة تحتاج عادة إلى توقعات أداء أكثر صرامة.

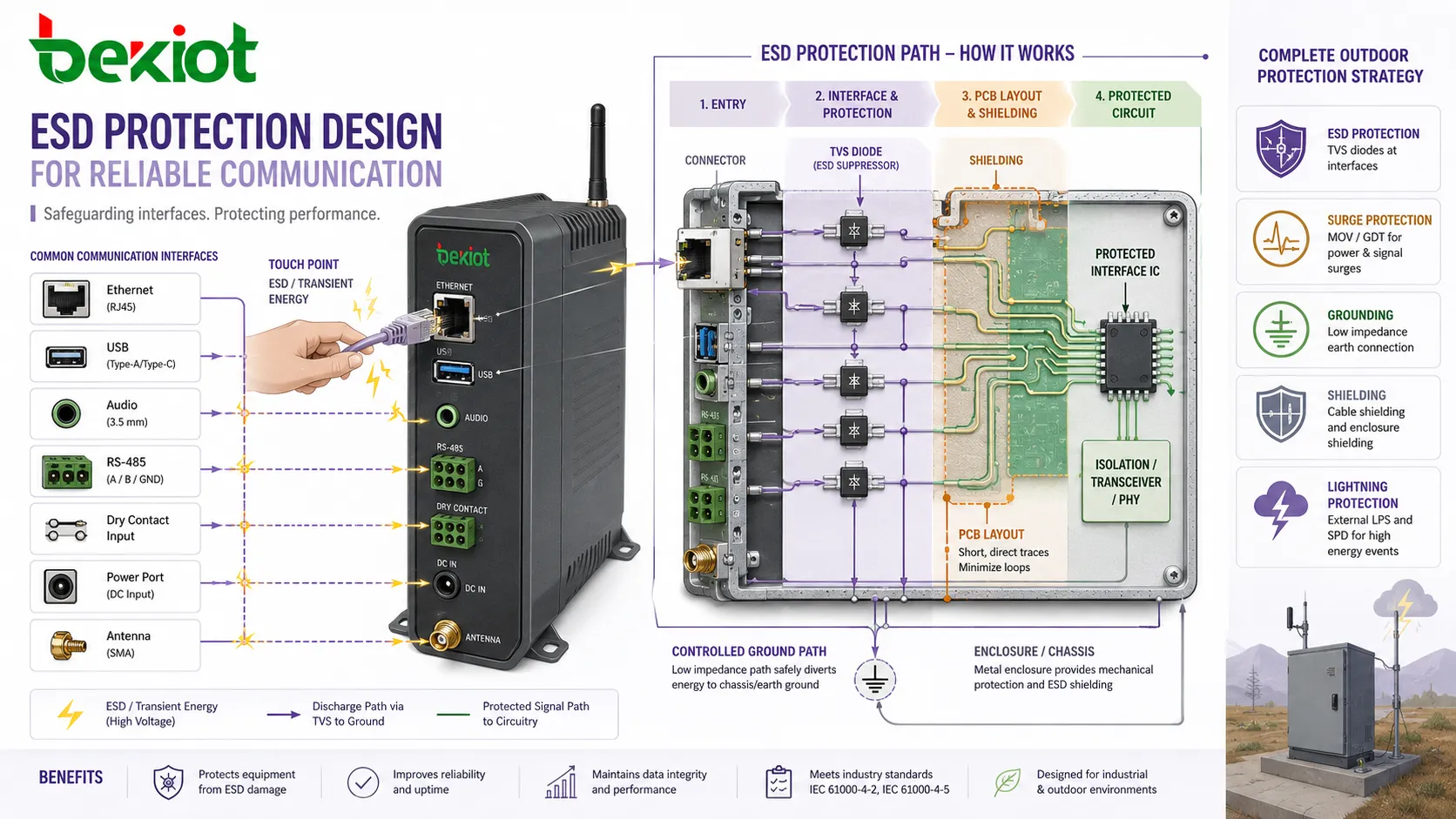

طرق تصميم الحماية من التفريغ الكهروستاتيكي

تُبنى الحماية من التفريغ الكهروستاتيكي عادة من عدة طبقات. فنادراً ما يكون مكون حماية واحد كافياً إذا كان الهيكل، ولوحة الدائرة، وتخطيط الموصلات، والتأريض، وتصميم الكابلات ضعيفاً.

مسار التفريغ المضبوط

يمنح التصميم الجيد طاقة التفريغ مساراً أكثر أمناً بعيداً عن الدوائر الحساسة. وقد يشمل ذلك تأريض الهيكل، والتدريع المعدني، ومكونات الحماية، وفجوات الشرر، وطبقات الأرضي، ومسارات تفريغ ذات ممانعة منخفضة.

إذا لم يتم التحكم في مسار التفريغ، فقد تنتقل طاقة التفريغ عبر خطوط الإشارة، أو دبابيس المتحكم الدقيق، أو دوائر الصوت، أو المستشعرات، أو واجهات الاتصال، مما يزيد من خطر العطل.

مكونات الحماية

تُستخدم مكونات الحماية مثل دايودات كبت الجهد العابر (TVS)، وكامحات التفريغ الكهروستاتيكي، والمقاومات، والمكثفات، وخانقات الطور المشترك، ومصفوفات الحماية من العبور بشكل شائع على الواجهات المكشوفة.

ينبغي أن يراعي اختيار المكون جهد التشغيل، والسعة، وجهد التثبيت، وزمن الاستجابة، وتيار التفريغ، وسرعة الواجهة، وتيار التسرب، وموضع التخطيط. فمكون الحماية ذو الموضع السيئ قد لا يحمي الدائرة بفعالية.

تخطيط لوحة الدائرة المطبوعة (PCB)

تخطيط لوحة الدائرة المطبوعة بالغ الأهمية لأداء الحماية من التفريغ. ينبغي وضع مكونات الحماية قرب نقطة الدخول، مع مسارات قصيرة إلى الأرضي أو مرجع الهيكل. المسارات الطويلة قد تزيد المحاثة وتقلل فعالية الحماية.

طبقات الأرضي، ومسارات الحراسة، ومسافات الفصل، والتدريع، وموضع الموصلات كلها تؤثر على مسار التفريغ. وينبغي أن يبدأ تصميم الحماية من التفريغ مبكراً، وليس بعد اكتمال اللوحة.

التصميم الميكانيكي والهيكل

يؤثر الهيكل على الأماكن التي يمكن للمستخدمين لمس المنتج فيها والأماكن التي قد تدخل منها طاقة التفريغ. الفتحات البلاستيكية، واللوحات المعدنية، وفتحات الموصلات، ولوحات المفاتيح، والدرزات، وبراغي التثبيت كلها تحتاج إلى مراجعة.

يمكن للتصميم الميكانيكي أن يساعد في توجيه التفريغ بعيداً عن الإلكترونيات الحساسة باستخدام التدريع، والتباعد، والعزل، والطلاءات الموصلة، وتصميم الحشيات، والوضع المدروس للأجزاء المعدنية المكشوفة.

حماية الكابلات والواجهات

يمكن للكابلات الخارجية أن تحمل تفريغاً كهروستاتيكياً وطاقة عابرة إلى داخل المعدات. وقد تحتاج واجهات مثل الإيثرنت، وUSB، والصوت، وRS-485، ومداخل التلامس الجاف، ومنافذ الطاقة، ووصلات الهوائي إلى حماية حسب درجة التعرض للخطر.

بالنسبة للتركيبات الخارجية أو الصناعية، قد تحتاج الحماية من التفريغ الكهروستاتيكي أيضاً إلى العمل بالتنسيق مع الحماية من الارتفاع المفاجئ، والتأريض، والتدريع، واستراتيجية الحماية من الصواعق.

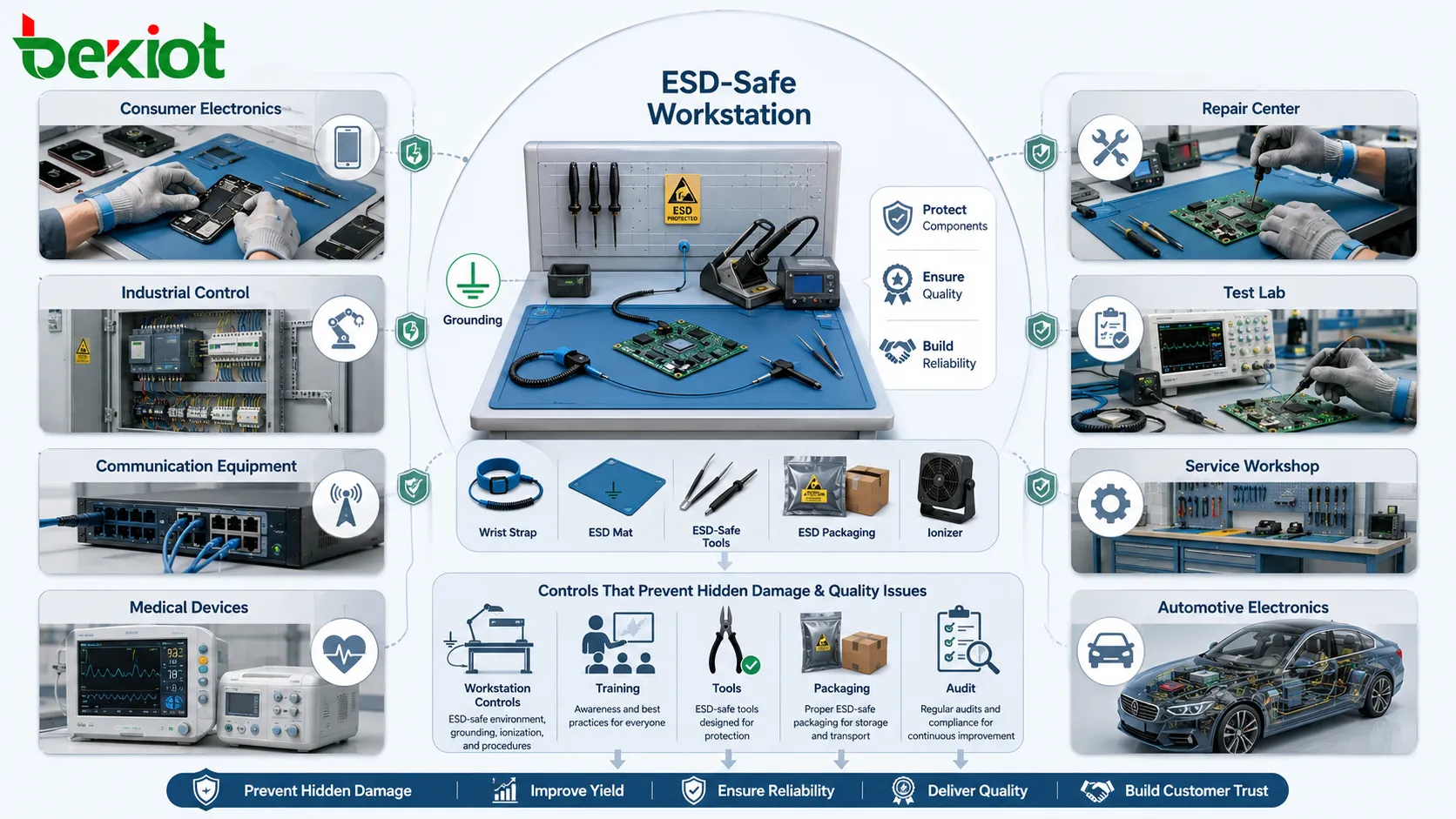

التحكم في التفريغ الكهروستاتيكي في التصنيع والخدمة

لا تقتصر الحماية من التفريغ الكهروستاتيكي على تصميم المنتجات فحسب، بل يجب أيضاً التحكم بها أثناء التصنيع، والتجميع، والإصلاح، والاختبار، والتخزين، والنقل. فالمكونات الحساسة قد تتلف قبل أن تصل إلى العميل.

المنطقة المحمية من التفريغ الكهروستاتيكي (EPA)

المنطقة المحمية من التفريغ الكهروستاتيكي هي مساحة عمل مضبوطة تُدار فيها الشحنة الساكنة. وقد تشمل أسطح عمل مؤرضة، وأساور معصم، وأرضيات مانعة للتفريغ، وحاويات موصلة، ومؤينات، وتحكماً في الرطوبة، وأدوات معتمدة.

الغرض هو تقليل تراكم الشحنة وتوفير مسارات تفريغ آمنة. وينبغي أن يفهم العاملون القواعد قبل مناولة الأجزاء الحساسة.

تأريض الأفراد

الأشخاص مصدر رئيسي للتفريغ الساكن. تُستخدم أساور المعصم، ومؤرضات الكعب، والأحذية الموصلة، والأرضيات المانعة للتفريغ، وفحوصات التأريض لتقليل خطر تفريغ جسم الإنسان.

يجب اختبار أجهزة التأريض بانتظام. فسوار المعصم الذي يُرتدى لكنه غير موصل بشكل صحيح قد يعطي ثقة زائفة.

التغليف الآمن من التفريغ الكهروستاتيكي

ينبغي تخزين المكونات ولوحات الدوائر الحساسة ونقلها في عبوات حماية مناسبة من التفريغ الكهروستاتيكي. الأكياس البلاستيكية أو الرغوة العادية يمكن أن تولد شحنة ساكنة ولا ينبغي استخدامها للإلكترونيات الحساسة ما لم تكن مصممة خصيصاً للحماية من التفريغ.

ينبغي أن يراعي اختيار العبوة ما إذا كانت القطعة بحاجة إلى تدريع، أو شحن منخفض، أو توسيد، أو حماية من الرطوبة، أو وضع ملصقات.

التدريب والتحقق

يساعد التدريب العاملين على فهم أهمية التحكم في التفريغ الكهروستاتيكي وكيفية اتباع الإجراءات. ويؤكد التحقق أن البرنامج يعمل عبر التدقيق، وفحوصات المقاومة، وتفقد محطات العمل، ومراجعة العمليات.

بدون التدريب والتحقق، قد تبقى قواعد التفريغ الكهروستاتيكي على الورق لكنها تفشل في المناولة اليومية.

تطبيقات في أنظمة مختلفة

الحماية من التفريغ الكهروستاتيكي مطلوبة أينما تُلمس الأجهزة الإلكترونية، أو تُناول، أو تُركب، أو تُصان، أو توصل بواجهات خارجية. ويعتمد مستوى الحماية المطلوب على البيئة ودرجة الخطر.

الإلكترونيات الاستهلاكية

الهواتف، والأجهزة اللوحية، والحواسيب المحمولة، والأجهزة القابلة للارتداء، ويدات الألعاب، وسماعات الرأس، وأجهزة المنزل الذكي، والشواحن يلمسها المستخدمون بشكل متكرر. الأزرار، والشاشات، والمنافذ، والهياكل، والموصلات يجب أن تتحمل حوادث التفريغ الكهروستاتيكي اليومية.

يساعد التصميم الجيد للحماية من التفريغ في منع إعادة التشغيل، وأعطال اللمس، وتلف المنافذ، ومشاكل الشحن، والأعطال المرئية للمستخدم.

أنظمة التحكم الصناعي

وحدات التحكم الصناعي، وواجهات الماكينات البشرية (HMIs)، والمستشعرات، ووحدات PLC، ومشغلات المحركات، وأجهزة الإدخال والإخراج عن بعد قد تُركب في بيئات ذات ضوضاء كهربائية. وقد يلمس المشغلون اللوحات، والكابلات، والأطراف، والهياكل المعدنية أثناء العمل العادي.

ينبغي تنسيق الحماية الصناعية من التفريغ الكهروستاتيكي مع تصميم التوافق الكهرمغناطيسي (EMC)، والتأريض، وتمديد الكابلات داخل الخزانات، والتدريع، والحماية من الارتفاع المفاجئ.

معدات الاتصال والاتصال الداخلي

غالباً ما تشمل أجهزة الاتصال هواتف، وسماعات، وميكروفونات، وأزراراً، ومنافذ إيثرنت، ومداخل طاقة، ومخارج مرحلات، ولوحات يمكن للمستخدم الوصول إليها. نقاط اللمس والواجهات هذه تحتاج إلى اعتبار الحماية من التفريغ.

في مشاريع الاتصال في نقاط المساعدة الخارجية أو اتصالات المنشآت، يمكن النظر في سلسلة أجهزة الاتصال الداخلي Becke Telcom BHP-SOS حيث تكون النداءات الطارئة القوية، وتفاعل الأزرار، وحماية الواجهات بحاجة إلى مراجعة مع تأريض الموقع وظروف التركيب.

الأجهزة الطبية والمخبرية

قد تحتوي المعدات الطبية والمخبرية على مستشعرات حساسة، وشاشات، ودوائر قياس، وواجهات بيانات. ويمكن للتفريغ الكهروستاتيكي أن يؤثر على الدقة، أو الموثوقية، أو توفر الجهاز.

ينبغي مواءمة إجراءات التصميم والمناولة مع مستوى خطورة الجهاز، وبيئة التشغيل، والمتطلبات التنظيمية.

أنظمة السيارات والنقل

المركبات، وأنظمة السكك الحديدية، ومحطات الشحن، وآلات التذاكر، وشاشات معلومات الركاب، ومحطات النقل تواجه لمساً بشرياً متكرراً وظروفاً بيئية متغيرة.

تساعد الحماية من التفريغ الكهروستاتيكي في تحسين موثوقية الأزرار، والشاشات، والموصلات، ووحدات الاتصال، وإلكترونيات التحكم.

محطات التصنيع والإصلاح

يجب أن تتحكم مراكز التصنيع والإصلاح ومختبرات الاختبار وورش الخدمة الإلكترونية في التفريغ الكهروستاتيكي أثناء المناولة. فالمكونات قد تكون أكثر عرضة للتلف قبل تجميعها في منتجات محمية.

ضوابط محطات العمل، والتدريب، والأدوات، والتغليف، والتدقيق أمور ضرورية لتقليل الضرر الخفي ومشاكل الجودة.

مشاكل التفريغ الكهروستاتيكي الشائعة

قد تظهر مشاكل التفريغ الكهروستاتيكي كعطل عتادي واضح أو عدم استقرار خفي. ولأن حوادث التفريغ سريعة وغالباً غير مرئية، قد يصعب العثور على السبب الجذري دون اختبار منظم.

إعادة تشغيل غير متوقعة للجهاز

قد يعيد الجهاز تشغيل نفسه عندما يلمس المستخدم زراً، أو كابلاً، أو إطاراً معدنياً، أو موصلاً. وقد يشير ذلك إلى أن طاقة التفريغ تدخل إلى خطوط إعادة الضبط، أو دوائر الطاقة، أو واجهات الاتصال، أو دبابيس المعالج.

قد يلزم تحسين التأريض، ومكونات الحماية، والترشيح، وتغييرات التخطيط، وتصميم الهيكل.

عطل منفذ الاتصال

منافذ مثل الإيثرنت، وUSB، والتسلسلي، والصوت، والتلامس الجاف، ومداخل الطاقة يمكن أن تتلف بفعل حوادث التفريغ الكهروستاتيكي. وقد تظهر الأعطال على هيئة فقدان اتصال، أو اتصال متقطع، أو معدل خطأ مرتفع، أو تلف كامل للمنفذ.

ينبغي اختيار حماية مخصصة للواجهة وفقاً لمعدل البيانات، وحدود السعة، وجهد التشغيل، ومستوى التعرض.

إنذارات كاذبة أو أخطاء إدخال

يمكن للتفريغ الكهروستاتيكي أن يحفز إشارات إدخال كاذبة، أو ضغطات مفاتيح، أو أحداث إنذار، أو قراءات مستشعر، أو أوامر تحكم. وهذا يمثل مشكلة خاصة في أنظمة التحكم في الدخول، والإنذار، والتحكم الصناعي، وأجهزة الطوارئ.

يمكن أن يقلل نزع الارتداد (debouncing)، والترشيح، والتدريع، والتأريض، وحماية الإدخال من التحفيز الكاذب.

أعطال الموثوقية الخفية

قد يجتاز منتج الاختبار النهائي لكنه يتعطل لاحقاً لأن تفريغاً كهروستاتيكياً أضعف مكوناً أثناء الإنتاج أو الخدمة. هذه الأعطال مكلفة لأنها قد تظهر بعد الشحن أو التركيب.

لهذا السبب تعتبر برامج التحكم في التفريغ الكهروستاتيكي مهمة في عمليات التصنيع والإصلاح، وليس فقط في تصميم المنتج.

اعتبارات الاختيار والتطبيق

عند تقييم الحماية من التفريغ الكهروستاتيكي، ينبغي على المشترين والمهندسين مراجعة تصنيفات أوراق البيانات وظروف التركيب الفعلية معاً. فتصنيف المنتج يكون ذا معنى فقط عندما يُنظر في التطبيق، والتوصيلات، والتأريض، والبيئة.

التحقق من طريقة الاختبار المُصنّفة

قد تذكر ورقة البيانات قيمة تفريغ كهروستاتيكي، لكن يجب أن تُظهر أيضاً ما إذا كان التصنيف يشير إلى تفريغ تماس، أم تفريغ هواء، أم HBM، أم CDM، أم طريقة اختبار أخرى. فهذه الطرق غير قابلة للتبادل.

بالنسبة للمعدات النهائية، عادة ما يكون اختبار المناعة على مستوى النظام أكثر صلة من تصنيفات المكونات فقط.

مراجعة نقاط اللمس المكشوفة

أي جزء يلمسه المستخدمون يجب مراجعته. الأزرار، والمقابض، والشاشات، وأغلفة الموصلات، ولوحات المفاتيح، والهياكل المعدنية، والبراغي، والمنافذ الخارجية يمكن أن تصبح نقاط تفريغ.

في الأجهزة العامة أو الصناعية، قد تتعرض نقاط اللمس لحوادث تفريغ أكثر تواتراً وقوة من المنتجات الاستهلاكية الداخلية.

مراعاة تأريض التركيب

تعتمد الحماية من التفريغ الكهروستاتيكي غالباً على التأريض والربط. فإذا لم يوفر التركيب مرجعاً أو مسار تفريغ صحيحاً، فقد تكون الحماية أقل فعالية.

الخزائن الخارجية، والأعمدة المعدنية، ولوحات التحكم، والحوامل، والكابلات المحمية، وأنظمة الطاقة يجب مراجعتها كجزء من التركيب الكامل.

تنسيق حماية التفريغ مع التوافق الكهرمغناطيسي والحماية من الارتفاع المفاجئ

الحماية من التفريغ الكهروستاتيكي هي جزء من التوافق الكهرمغناطيسي. وقد تحتاج المنتجات أيضاً إلى حماية ضد العبور الكهربائي السريع، والارتفاع المفاجئ، والتداخل المشع، والتداخل بالتوصيل، والأحداث المرتبطة بالصواعق.

بالنسبة للأنظمة الخارجية والصناعية، ينبغي تنسيق الحماية من التفريغ الكهروستاتيكي مع التصميم الأوسع للتوافق الكهرمغناطيسي والحماية من الارتفاع المفاجئ بدلاً من معالجتها بشكل منفصل.

أفضل الممارسات للحماية من التفريغ الكهروستاتيكي

تجمع الحماية الجيدة من التفريغ الكهروستاتيكي بين تصميم المنتج، والمناولة المضبوطة، والتركيب الصحيح، والفحص الدوري. فلا يوجد إجراء واحد يحل كل مخاطر التفريغ.

تصميم الحماية مبكراً

ينبغي تضمين الحماية من التفريغ الكهروستاتيكي في مرحلة مبكرة من تصميم المنتج. فالانتظار إلى ما بعد اختبار الامتثال غالباً ما يؤدي إلى إعادة تصميم صعبة، وتكلفة إضافية، وتنازلات في التخطيط.

التخطيط المبكر يسمح للمهندسين بوضع مكونات الحماية بشكل صحيح، وتشكيل مسارات التفريغ، وتصميم الهياكل، واختيار الموصلات المناسبة.

استخدام حماية متعددة الطبقات

قد تشمل الحماية متعددة الطبقات التباعد الميكانيكي، والتدريع، والتأريض، ودايودات TVS، والترشيح، والعزل، واستعادة البرمجيات، وضوابط المناولة.

إذا كانت إحدى الطبقات غير مثالية، يمكن للطبقات الأخرى أن تساعد في تقليل الخطر. وهذا النهج أقوى من الاعتماد على مكون واحد فقط.

التحكم في مكان العمل

بالنسبة للتصنيع والإصلاح، استخدم مناطق عمل آمنة من التفريغ، وأدوات تأريض، وتغليفاً معتمداً، وتدريباً، وتحققاً. لا ينبغي وضع اللوحات الحساسة على بلاستيك عادي، أو رغوة، أو سجاد، أو أسطح غير مؤرضة.

التحكم في مكان العمل يقلل الضرر الخفي ويحسن جودة المنتج قبل أن تصل المعدات إلى الميدان.

اختبار سيناريوهات الاستخدام الحقيقي

ينبغي أن يعكس اختبار التفريغ الكهروستاتيكي نقاط اللمس وأنماط الاستخدام الحقيقية. اختبر الموصلات، والأزرار، والأجزاء المعدنية، والدرزات، والمنافذ، والمناطق التي يمكن للمستخدم الوصول إليها. وأخذ في الاعتبار حالات التشغيل والتوقف عن العمل حيثما أمكن.

يساعد الاختبار الواقعي في تحديد المشاكل التي قد لا تظهر في الفحوصات المخبرية البسيطة.

توثيق التصنيفات والحدود

ينبغي توثيق تصنيفات التفريغ الكهروستاتيكي، وظروف الاختبار، والمنافذ المحمية، ومتطلبات التركيب، واحتياطات المناولة بوضوح. فرق الصيانة ومهندسو تكامل الأنظمة بحاجة إلى هذه المعلومات أثناء النشر.

التوثيق الواضح يمنع سوء الاستخدام ويساعد الفرق على فهم ما صُمم المنتج ليتحمله.

أسئلة متكررة

هل يمكن للتفريغ الكهروستاتيكي أن يتلف جهازاً حتى لو لم تكن الشرارة مرئية؟

نعم. الكثير من حوادث التفريغ الكهروستاتيكي أصغر من أن تُرى أو تُشعر بها، لكنها تبقى قوية بما يكفي لإتلاف المكونات الإلكترونية الحساسة أو إحداث مشاكل موثوقية خفية.

هل يمنع الهيكل البلاستيكي جميع مشاكل التفريغ الكهروستاتيكي؟

لا. قد يقلل البلاستيك من التماس المباشر مع الدوائر الداخلية، لكن التفريغ قد يدخل عبر الدرزات، والأزرار، والموصلات، والكابلات، والبراغي، أو الفجوات الهوائية القريبة. ويجب مراجعة تصميم الهيكل مع حماية الدائرة.

لماذا تجتاز بعض الأجهزة اختبار المصنع لكنها تتعطل لاحقاً بسبب التفريغ الكهروستاتيكي؟

ضرر التفريغ الكهروستاتيكي الخفي يمكن أن يضعف المكونات دون أن يسبب عطلاً فورياً. وقد يجتاز الجهاز الاختبار الأساسي لكنه يتعطل لاحقاً بعد تغيرات درجة الحرارة، أو التشغيل المتكرر، أو إجهاد كهربائي إضافي.

هل الحماية من التفريغ الكهروستاتيكي والحماية من الارتفاع المفاجئ (Surge) شيء واحد؟

لا. التفريغ الكهروستاتيكي هو حدث تفريغ سريع جداً مرتبط عادة بالكهرباء الساكنة وملامسة الإنسان أو الأشياء. أما حوادث الارتفاع المفاجئ فغالباً ما تكون عابرات ذات طاقة أعلى ناتجة عن أنظمة الطاقة، أو التبديل، أو التأثيرات المرتبطة بالصواعق. وقد يحتاج كلاهما إلى حماية، لكن طرق التصميم تختلف.

كيف يمكن لفنيي الخدمة تقليل خطر التفريغ الكهروستاتيكي في الميدان؟

يمكنهم استخدام أساور معصم مانعة للتفريغ حيثما كان مناسباً، وتجنب الأسطح البلاستيكية العادية، وإبقاء اللوحات في عبوات حماية، وتأريض أنفسهم وأدواتهم بشكل صحيح، وضبط إجراءات المناولة، وتجنب لمس المكونات المكشوفة دون داع.

ما الذي يجب فحصه إذا كان الجهاز يعيد تشغيل نفسه عند لمسه؟

افحص التأريض، وربط الهيكل، وحماية الأزرار والموصلات، وتخطيط لوحة الدائرة، وترشيح دائرة إعادة الضبط، وتدريع الكابلات، واستقرار الطاقة، وما إذا كانت نقطة اللمس المكشوفة لديها مسار تفريغ صحيح.
