الإدخال/الإخراج للأغراض العامة، ويختصر عادة إلى GPIO، هو واجهة رقمية مرنة تستخدمها المعالجات ووحدات التحكم واللوحات المضمنة والمعدات الصناعية وأجهزة الأمن وأنظمة الاتصال لاستشعار الحالات الخارجية أو التحكم في الأفعال الخارجية. يمكن غالباً تهيئة دبوس GPIO برمجياً كدخل أو خرج، مما يسمح للمنصة نفسها بدعم الأزرار والمستشعرات والمرحلات والإنذارات والمؤشرات وملامسات الأبواب وإشارات إعادة الضبط وكثير من مهام التحكم البسيطة.

على الرغم من أن GPIO يبدو بسيطاً مقارنة بواجهات Ethernet وUSB وRS-485 وCAN وغيرها، فإنه يؤدي دوراً حاسماً في الأنظمة الواقعية. فهو يمنح المعدات طريقة مباشرة لربط الأحداث الفيزيائية بمنطق البرنامج: باب يفتح، ملامس عطل يتغير، مرحل يعمل، مصباح إنذار يضيء، أو وحدة تحكم تستقبل إشارة طوارئ. تشرح هذه المقالة كيفية عمل GPIO ووظائفه والقيمة التي يقدمها في التصميم العملي.

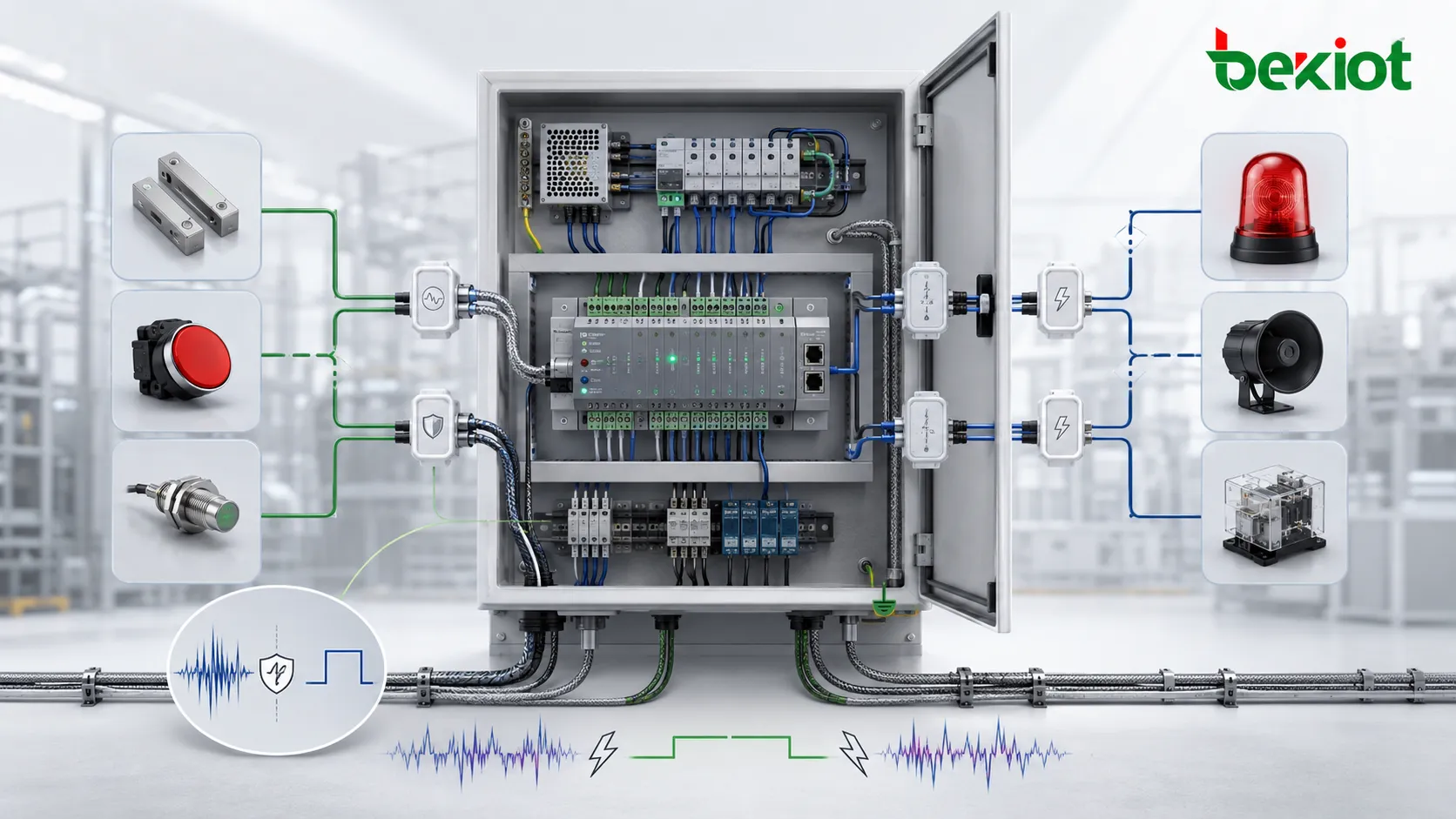

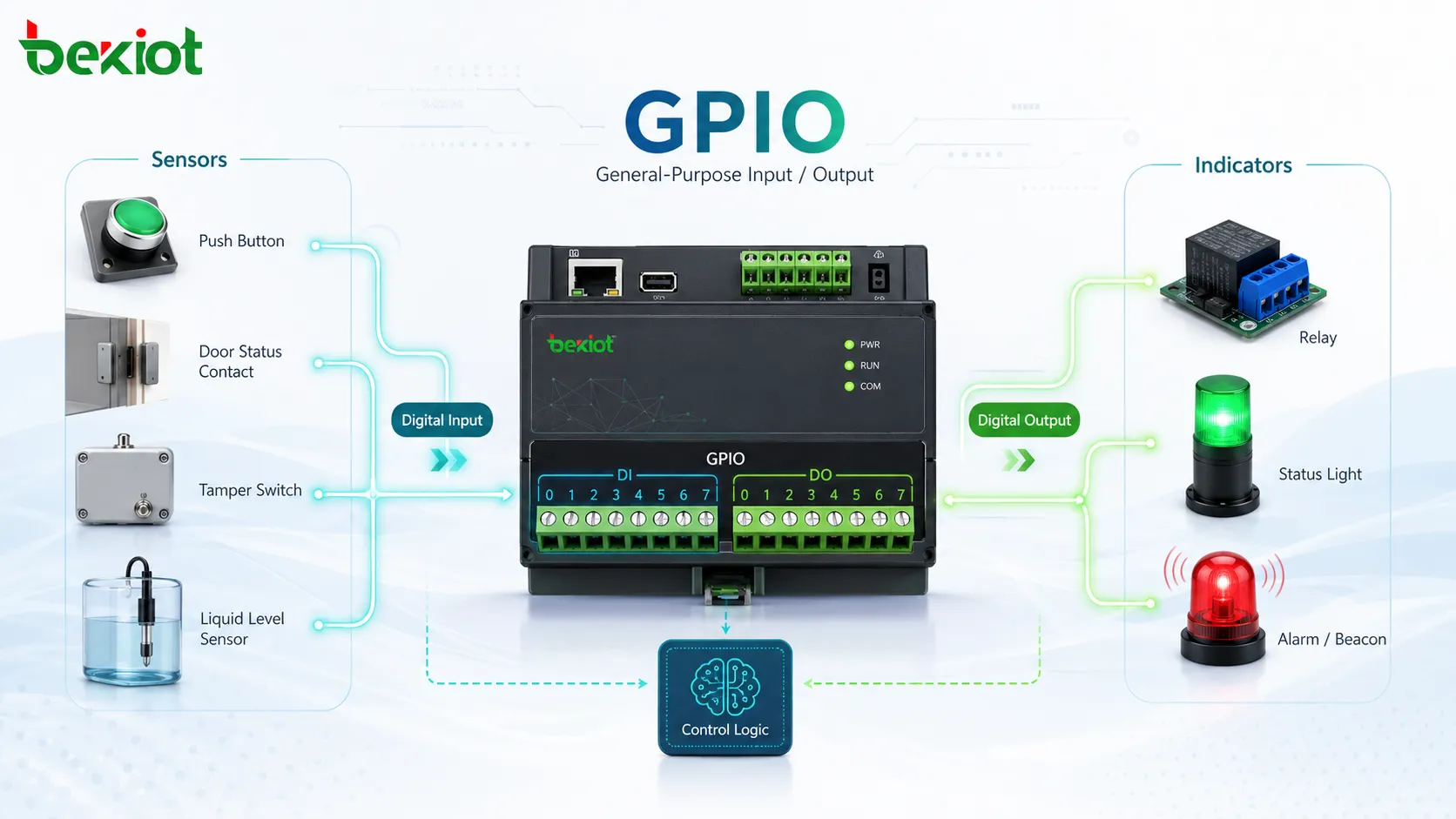

المعنى الأساسي لـ GPIO

يشير GPIO إلى دبوس أو طرف رقمي غير مخصص دائماً لوظيفة واحدة ثابتة. يستطيع مصممو الأنظمة ومطورو البرمجيات تهيئته وفق احتياجات المشروع. في المتحكمات الدقيقة يظهر كدبابيس صغيرة على الشريحة، وفي المعدات الصناعية يظهر كأطراف موسومة DI أو DO أو I/O أو دخل إنذار أو خرج مرحل أو دخل تشغيل أو واجهة ملامس جاف.

كلمة «الأغراض العامة» مهمة لأنها تعني أن الواجهة الفيزيائية نفسها يمكنها دعم وصلات خارجية كثيرة إذا تطابقت المتطلبات الكهربائية. فقد يقرأ دخل GPIO زراً في تصميم منتج، بينما يستخدم في تصميم آخر لاكتشاف مفتاح عبث أو مستشعر مستوى سائل أو ملامس حالة باب.

كيف يعمل GPIO داخل الجهاز

وضع الإدخال

عندما يهيأ دبوس GPIO كدخل، يقرأ الجهاز الحالة الكهربائية للدبوس. في كثير من الدوائر الرقمية تفسر الحالة على أنها HIGH أو LOW. حسب تصميم الدائرة، قد تعني HIGH إشارة نشطة أو ملامساً مغلقاً أو مستوى جهد مكتشفاً، بينما قد تعني LOW إشارة غير نشطة أو ملامساً مفتوحاً.

يستخدم وضع الإدخال عادة للأزرار وملامسات الأبواب المغناطيسية وكواشف الحركة وملامسات الإنذار ومفاتيح النهاية وتغذية إيقاف الطوارئ ومخرجات المستشعرات وإشارات المراقبة. لتجنب القراءات العائمة أو غير المستقرة تستخدم دوائر الإدخال غالباً مقاومات سحب لأعلى أو لأسفل، فتحدد حالة افتراضية معروفة عندما لا يقود الملامس الخارجي الإشارة.

وضع الإخراج

عندما يهيأ دبوس GPIO كخرج، يقود الجهاز الدبوس إلى حالة رقمية محددة. يمكن استخدام هذا الخرج للتحكم في LED أو تشغيل طنان أو تفعيل مرحل أو إعادة ضبط دائرة أخرى أو تمكين وحدة أو إرسال إشارة تحكم بسيطة إلى جهاز متصل.

في التركيبات الواقعية، نادراً ما يقود خرج GPIO أحمالاً كبيرة مباشرة. بدلاً من ذلك يتحكم غالباً في ترانزستور أو عازل ضوئي أو وحدة مرحل أو مرحل حالة صلبة أو دائرة قيادة. هذا يحمي وحدة التحكم ويسمح لإشارة GPIO بتبديل معدات أعلى جهداً أو تياراً مثل الصفارات والأقفال ومصابيح الإشارة ومحركات البوابات وأجهزة الإنذار الخارجية.

التهيئة البرمجية

عادة يحدد البرنامج أو البرنامج الثابت سلوك GPIO. يستطيع المطورون ضبط الاتجاه والحالة الأولية وسلوك المقاطعة وإزالة الارتداد والقطبية ونمط السحب لأعلى أو لأسفل وأحياناً وظائف بديلة للدبوس. هذه المرونة تجعل منصة عتادية واحدة قابلة للتكيف مع منتجات أو متطلبات مشاريع مختلفة.

تعرض بعض الأنظمة إعدادات GPIO من خلال واجهة ويب أو ملف تهيئة أو منصة إدارة أجهزة أو API. في هذه الحالة يمكن للمثبت ربط دخل فيزيائي بقاعدة حدث مثل «فتح باب بالقوة» أو «دخل عطل نشط» أو «ضغط زر إعادة ضبط الإنذار» دون إعادة كتابة البرنامج الثابت منخفض المستوى.

الوظائف الرئيسية لـ GPIO

تكمن قيمة GPIO في تحويل الحالات الفيزيائية البسيطة إلى أحداث يفهمها البرنامج، وتحويل قرارات البرنامج إلى أفعال فيزيائية. في كثير من الأنظمة يكون أصغر واجهة وأكثرها مباشرة بين المعدة والبيئة المحيطة.

إلى جانب التحكم الأساسي تشغيل/إيقاف، يستطيع GPIO دعم سير عمل قائم على الأحداث. يمكن لتغير الدخل أن يطلق مقاطعة برمجية مباشرة بدلاً من انتظار الاستطلاع الدوري. وهذا مهم في مراقبة السلامة والتحكم في الدخول وإشعارات الإنذار وحماية المعدات الصناعية والاستجابة للطوارئ.

لماذا يضيف GPIO قيمة للنظام

يربط الأنظمة الرقمية بالأحداث الفيزيائية

تعتمد أنظمة كثيرة حديثة على منصات برمجية وشبكات IP ولوحات سحابية وواجهات بيانات. لكن المواقع الحقيقية ما زالت تحتوي على أبواب وأزرار ومستشعرات ومرحلات وصفارات وبوابات وخزائن ومضخات وآلات. يساعد GPIO في ربط هذه العناصر الفيزيائية بطبقة التحكم الرقمية دون إلزام كل جهاز ببروتوكول معقد.

لذلك يكون GPIO مفيداً جداً في مشاريع التحديث. يمكن غالباً توصيل خرج ملامس قديم من لوحة إنذار أو وحدة تحكم دخول أو وحدة آلة أو مستشعر بيئي بدخل GPIO، بحيث تراقب الأنظمة البرمجية الجديدة المعدات القديمة دون استبدال كل شيء دفعة واحدة.

يبسط منطق التحكم والأحداث

في كثير من المهام يكون GPIO أكثر كفاءة من بروتوكول بيانات كامل. إذا كان الجهاز يحتاج فقط إلى معرفة ما إذا كان الملامس مفتوحاً أو مغلقاً، فقد يكون دخل GPIO أسرع وأرخص وأسهل صيانة من تكامل تسلسلي أو شبكي. وبالمثل، إذا احتاج النظام إلى تشغيل مرحل أو إيقافه فقط، فإن خرج GPIO يوفر مسار تحكم مباشراً وواضحاً.

البساطة لا تعني قيمة منخفضة. في كثير من البيئات الحرجة يفضل المنطق الثنائي الواضح لأنه سهل الاختبار والتوثيق واستكشاف الأعطال. يستطيع الفني قياس حالة الملامس بمقياس متعدد، والتحقق من تشغيل المرحل، وعزل مشكلات الأسلاك بسرعة.

يحسن مرونة التكامل

يسمح GPIO لجهاز واحد بالمشاركة في أنظمة متعددة. يمكن لوحدة التحكم استقبال مداخل إنذار من المستشعرات، أو إخراج مشغلات إلى نظام نداء عام، أو تشغيل أضواء تحذير، أو إرسال حالة الجهاز إلى منصة مراقبة، أو التنسيق مع معدات الدخول. تقلل هذه المرونة الحاجة إلى عتاد مخصص في كل مشروع.

في الأنظمة القابلة للتوسع يمكن أن يكون GPIO جزءاً من تكامل متعدد الطبقات. تدخل إشارات الحقل البسيطة عبر GPIO ثم تتحول إلى أحداث برمجية أو رسائل شبكة أو تنبيهات لوحة أو سجلات أو سير عمل آلي. وهكذا تتحول الحالة الكهربائية البسيطة إلى حدث تشغيلي قابل للتتبع.

اعتبارات كهربائية وتصميمية

مستوى الجهد وسعة التيار

أحد أهم فحوص تصميم GPIO هو التوافق الكهربائي. تعمل كثير من دبابيس GPIO المضمنة عند مستويات منطق 3.3 فولت أو 5 فولت، بينما قد تستخدم إشارات الحقل الصناعية 12 فولت أو 24 فولت أو ملامسات مرحل جافة. توصيل جهود غير متوافقة مباشرة يمكن أن يتلف الجهاز.

يستخدم المصممون غالباً دوائر واجهة وعوازل ضوئية ومحوّلات مستويات ووحدات مرحل أو لوحات I/O صناعية لفصل الإلكترونيات الحساسة عن أسلاك الحقل. وبالنسبة للمخارج يجب فحص سعة التيار بعناية؛ فالدبوس القادر على تشغيل LED صغير قد لا يستطيع تشغيل ملف مرحل أو قفل أو صفارة أو دخل محرك دون دائرة قيادة.

قطبية الإشارة والحالة الافتراضية

قد يكون منطق GPIO نشطاً بالمستوى العالي أو بالمستوى المنخفض. في التصميم النشط عالي المستوى تعني HIGH أن الحدث نشط، وفي التصميم النشط منخفض المستوى تعني LOW أن الحدث نشط. وبما أن الطريقتين شائعتان، يجب تأكيد القطبية أثناء التهيئة والتشغيل التجريبي.

الحالة الافتراضية مهمة أيضاً. بعض تصاميم الإنذار والسلامة تفضل الدوائر المغلقة عادة لأن قطع السلك أو فصل الكابل يمكن اكتشافه كحالة غير طبيعية. بينما تستخدم تصاميم أخرى دوائر مفتوحة عادة لتشغيل بسيط. يعتمد الاختيار الصحيح على متطلبات السلامة واحتياجات المراقبة وقدرات الجهاز.

الحماية من الضوضاء وإزالة الارتداد

قد ترتد الملامسات الميكانيكية عند الفتح أو الإغلاق، فتنتج انتقالات سريعة قد يقرأها البرنامج كعدة أحداث. تقوم منطقية إزالة الارتداد بتصفية هذه الانتقالات عبر اشتراط بقاء الإشارة مستقرة لمدة محددة قبل قبولها.

كما قد تضيف الكابلات الطويلة والبيئات الصناعية والمحركات ومصادر الطاقة والتداخل الكهرومغناطيسي ضوضاء. في التركيبات القاسية قد يلزم استخدام كابلات محمية وتأريض صحيح وحماية من الاندفاعات وعزل وترشيح للمدخلات. يجب التعامل مع GPIO كجزء من تصميم الأسلاك وليس مجرد إعداد برمجي.

التطبيقات النموذجية لـ GPIO

أنظمة التحكم في الدخول والأمن

يستخدم GPIO على نطاق واسع في أنظمة التحكم في الدخول والأمن. تستطيع المداخل اكتشاف حالة الباب وأزرار طلب الخروج ومفاتيح العبث وإشارات التحرير الطارئ ومخرجات كواشف الحركة أو ملامسات إنذار التسلل. وتستطيع المخارج تشغيل الأقفال والصفارات والمصابيح الوماضة والمرحلات أو لوحات الإنذار.

في منصات الأمن المتكاملة قد يصبح دخل GPIO حدثاً يطلق تسجيل فيديو أو يرسل تنبيهاً أو يغير حالة الباب أو يعرض منظر كاميرا. وهذا يجعل GPIO مفيداً حتى عندما يكون النظام الرئيسي قائماً على IP، لأن كثيراً من أجهزة الحقل ما زالت توفر مداخل ملامسات ومخارج مرحلات موثوقة.

الأتمتة الصناعية والآلات

تستخدم الأنظمة الصناعية GPIO لمفاتيح النهاية وتغذية حالة الآلة وأوامر التشغيل والإيقاف وإشارات العطل والتشابكات وأبراج الإشارة ومستشعرات الناقل وأزرار لوحة التحكم. يظل I/O الرقمي البسيط شائعاً لأنه متين وسهل الفحص ومتوافق مع كثير من وحدات التحكم.

يمكن أن يدعم GPIO منطق تحكم محلياً أو يربط المعدات بنظام مراقبة أعلى. على سبيل المثال، يمكن توصيل خرج عطل آلة بدخل بوابة ثم إرساله إلى لوحة صيانة أو نظام إشعار إنذار.

الأجهزة المضمنة ومنتجات إنترنت الأشياء

يعد GPIO من أكثر الواجهات شيوعاً في تطوير الأنظمة المضمنة. فهو يسمح للأجهزة الصغيرة بالتفاعل مع LED والأزرار والمستشعرات والمرحلات والشاشات ووحدات التوسعة وإشارات الإيقاظ ودوائر التحكم بالطاقة. يستخدمه المطورون في النماذج الأولية والمنتجات النهائية.

في أنظمة إنترنت الأشياء، يحول GPIO المداخل الفيزيائية إلى أحداث متصلة. قد يدخل مستشعر تسرب ماء أو مفتاح باب خزانة أو إنذار اهتزاز أو زر طوارئ عبر دبابيس رقمية قبل أن تعالجه البرامج الثابتة وترسله عبر الشبكة.

أنظمة المباني ومعدات المرافق

تستخدم أنظمة المرافق واجهات شبيهة بـ GPIO لحالة HVAC وإنذارات المولدات وأعطال UPS ومرحلات إنذار الحريق وإشارات المصاعد والتحكم في البوابات وتشغيل الإضاءة والمراقبة البيئية. تساعد هذه الإشارات مشغلي المباني على تنسيق السلامة وإدارة الطاقة والاستجابة التشغيلية.

لأن كثيراً من أجهزة المباني تأتي من موردين وأجيال مختلفة، يوفر GPIO قاسماً مشتركاً عملياً. قد لا يقدم بيانات تفصيلية مثل بروتوكول كامل، لكنه ينقل بثبات حالات ثنائية مهمة مثل إنذار نشط أو عطل موجود أو جهاز يعمل أو باب مفتوح.

أجهزة الاتصال والطوارئ

قد تستخدم أطراف الاتصال ووحدات تحكم النداء والإنتركوم والبوابات وهواتف الطوارئ ومعدات التوجيه GPIO لمداخل الإنذار ومشغلات الاتصال ومخارج المرحلات والأزرار الخارجية وأضواء التحذير وفتح الباب أو تغذية الحالة. يتيح ذلك عمل الاتصال الصوتي والإخطار البصري والتحكم الفيزيائي معاً.

على سبيل المثال، يمكن أن يؤدي الضغط على زر طوارئ إلى تنشيط دخل GPIO وبدء مكالمة وتشغيل مرحل وإخطار منصة مراقبة. كما يمكن لخرج المرحل التحكم بمنارة أو صفارة محلية أو بوابة أو نظام تسجيل خارجي. هذه التدفقات مفيدة في المواقع الصناعية والحرم الجامعي ومرافق النقل وبيئات السلامة العامة.

مقارنة GPIO بالواجهات الأخرى

لا ينبغي الخلط بين GPIO وبروتوكولات الاتصال. فهو لا يحمل رسائل منظمة مثل Ethernet أو Modbus أو CAN أو RS-485 أو USB أو SIP، بل يمثل غالباً حالات رقمية بسيطة. وهذا يجعله سهل الاستخدام لكنه محدود في كمية المعلومات التي ينقلها.

إذا احتاج النظام إلى بيانات تفصيلية أو تشخيص أو عنونة أو مصادقة أو اتصال متعدد الأجهزة، فقد تكون الواجهة القائمة على بروتوكول أنسب. وإذا كانت المهمة مجرد اكتشاف حدث بسيط أو تحكم تشغيل/إيقاف، فإن GPIO غالباً أكثر مباشرة وأقل تكلفة. تستخدم أنظمة كثيرة الاثنين معاً: GPIO للمشغلات الفيزيائية المحلية، وبروتوكولات الشبكة للإدارة والتسجيل والتشغيل عن بعد.

أفضل الممارسات لاستخدام GPIO

تحديد منطق الحدث قبل التوصيل

قبل توصيل الكابلات، يجب على المصممين تحديد معنى كل دخل وخرج. ينبغي أن تتضمن قائمة I/O واضحة اسم الإشارة واتجاهها ومستوى الجهد والحالة النشطة والحالة الطبيعية والجهاز المتصل ومسار الكابل والإجراء البرمجي المتوقع. يساعد ذلك على تجنب الارتباك أثناء التركيب والصيانة.

من المفيد أيضاً ربط أحداث GPIO بسير العمل التشغيلي. فلا ينبغي تسمية دخل ملامس الباب فقط «DI1»، بل يجب توثيقه كـ «حالة باب غرفة المعدات» مع سلوك واضح للفتح العادي والفتح القسري وتأخير الإنذار والتسجيل والإخطار.

استخدام العزل عندما تكون الموثوقية مهمة

يحمي العزل الإلكترونيات الحساسة من قمم الجهد وحلقات الأرضي وأعطال الأسلاك ومشكلات المعدات الخارجية. في البيئات الصناعية والخارجية وأنظمة الدخول والطوارئ، تكون المداخل المعزولة ومخارج المرحلات غالباً خياراً أكثر أماناً من توصيل GPIO المباشر.

عند وجود أسلاك لمسافات طويلة، يجب على المثبتين مراعاة حماية الاندفاعات وتدريع الكابل واستراتيجية التأريض والفصل عن كابلات الجهد العالي أو التيار العالي. تقلل هذه الممارسات التشغيل الخاطئ وتحمي الجهاز على المدى الطويل.

اختبار كل حالة أثناء التشغيل التجريبي

يجب أن يشمل تشغيل GPIO التجريبي الحالة الطبيعية والحالة النشطة وسلوك فصل الكابل وإعادة ضبط الإنذار والاسترداد بعد انقطاع الطاقة وتسجيل أحداث البرنامج. لا يكفي التأكد من أن الإشارة تعمل مرة واحدة، بل يجب اختبار النظام في ظروف تشغيل واقعية.

بالنسبة للوظائف المتعلقة بالسلامة، يجب أن تؤكد الاختبارات أيضاً سلوك الفشل الآمن أو الفشل المحكم. إذا حدث انقطاع طاقة أو كابل مقطوع أو إعادة تشغيل للجهاز، يجب أن ينتقل النظام إلى الحالة المقصودة وأن ينشئ سجلاً واضحاً للصيانة أو الإنذار عند الحاجة.

الخلاصة

GPIO واجهة بسيطة لكنها قوية تسمح للأنظمة الإلكترونية باكتشاف الأحداث الفيزيائية والتحكم في الأفعال الخارجية. وهي تدعم المداخل الرقمية والمخارج الرقمية والمرحلات والملامسات والإنذارات والمؤشرات والتشابكات وكثيراً من تدفقات التكامل العملية. من المنتجات المضمنة وأجهزة IoT إلى التحكم في الدخول والأتمتة الصناعية وأنظمة المباني واتصالات الطوارئ، يبقى GPIO طريقة مفيدة لربط منطق البرنامج بالظروف الواقعية.

أفضل تصاميم GPIO لا تقتصر على تخصيص الدبابيس. فهي تتطلب مطابقة صحيحة للجهد، ومنطق إشارة واضحاً، وأسلاكاً موثوقة، وعزلاً، وتوثيقاً، واختبارات شاملة. وعندما يصمم GPIO بشكل صحيح، يجعل الأنظمة أسرع استجابة وأكثر مرونة وأسهل صيانة وتكاملاً في بيئات المعدات المختلطة.

الأسئلة الشائعة

هل يمكن استخدام GPIO عبر مسافات كابلات طويلة؟

يمكن استخدام GPIO عبر مسارات كابلات، لكن المسافة تعتمد على مستوى الجهد وجودة الكابل وبيئة الضوضاء وتصميم الدخل وطريقة الحماية. للمسافات الطويلة أو البيئات القاسية، قد تكون وحدات I/O المعزولة والكابل المحمي وحماية الاندفاعات أو I/O البعيد القائم على بروتوكول أكثر موثوقية من التوصيل المباشر.

ما الفرق بين GPIO وملامس المرحل؟

GPIO هو عادة دخل أو خرج رقمي إلكتروني على وحدة تحكم، بينما ملامس المرحل هو واجهة تبديل ميكانيكية أو صلبة معزولة كهربائياً. يستطيع المرحل مساعدة خرج GPIO منخفض القدرة على التحكم في دائرة أعلى قدرة أو منفصلة كهربائياً.

لماذا قد يتسبب دخل GPIO في تشغيل خاطئ أحياناً؟

قد ينتج التشغيل الخاطئ عن ارتداد الملامس أو المداخل العائمة أو التأريض الضعيف أو الضوضاء الكهربائية أو الكابلات الطويلة غير المحمية أو إعدادات السحب الخاطئة أو عدم توافق مستويات الجهد. عادة تقلل مرشحات إزالة الارتداد وتصميم الأسلاك الصحيح هذه المشكلات.

هل يجب توثيق إعدادات GPIO بعد التركيب؟

نعم. يجب توثيق كل دخل وخرج مع الجهاز المتصل والحالة النشطة والحالة الطبيعية ومستوى الجهد ووسم الكابل وقاعدة البرنامج ونتيجة الاختبار. يسهل التوثيق الجيد استكشاف الأعطال والتوسعة واستبدال الأجهزة.

هل يمكن أن يحل GPIO محل بروتوكول اتصال كامل؟

لا يمكن لـ GPIO أن يحل محل بروتوكول إلا عندما تكون المعلومات بسيطة مثل تشغيل/إيقاف أو مفتوح/مغلق أو إنذار/طبيعي أو تمكين/تعطيل. وإذا احتاج النظام إلى قيم تفصيلية أو أوامر أو عنونة أجهزة أو تشخيص أو ميزات أمنية، فعادة يلزم بروتوكول اتصال.
