شهادة المانع للانفجار IECEx هي نظام دولي لتقييم المطابقة للمعدات والخدمات والأفراد المستخدمين في الأجواء المتفجرة. وهي مبنية حول معايير IEC 60079 والمعايير ذات الصلة، التي تحدد كيفية تصميم المعدات المتفجرة واختبارها ووسمها وتركيبها وفحصها وإصلاحها وصيانتها. من الناحية العملية، تساعد شهادة IECEx المصنعين ومكاملي الأنظمة وأصحاب المصانع والمنظمين على استخدام لغة فنية موحدة عند تقييم المعدات المخصصة للمناطق الخطرة.
على الرغم من أن الأشخاص غالبًا ما يطلقون عليها "شهادة المانع للانفجار"، فإن IECEx أوسع من طريقة حماية واحدة. إنها ليست نفس الحماية ضد اللهب أو الأمان الجوهري أو الحماية بالغلاف Ex t. بدلاً من ذلك، تعد IECEx إطار شهادة يمكن تطبيقه على العديد من مفاهيم الحماية المتفجرة المختلفة، بناءً على نوع المعدات والمادة الخطرة الموجودة ومستوى الحماية المطلوب في موقع التركيب.
توفر IECEx إطارًا دوليًا لتقييم المعدات المتفجرة والخدمات ذات الصلة والكفاءة في تطبيقات الأجواء المتفجرة.
ما تعني شهادة IECEx؟
تعني IECEx نظام اللجنة الكهروتقنية الدولية (IEC) للشهادة وفقًا للمعايير المتعلقة بالمعدات المستخدمة في الأجواء المتفجرة. تم إنشاؤها لدعم التجارة الدولية والاتساق الفني للمنتجات والخدمات المتفجرة. بدلاً من اعتماد كل سوق على التفسيرات المحلية فقط، تقدم IECEx نظامًا معترفًا عالميًا يعتمد على معايير IEC والتقييم من طرف ثالث.
هذا الأمر مهم لأن المعدات للمناطق الخطرة نادرًا ما يتم اختيارها بناءً على المظهر وحده. يحتاج المشترين إلى دليل على أن المعدات قد تم تقييمها وفقًا للمعايير المعترف بها، وأن عملية التصنيع خاضعة للرقابة، وأن وسم المنتج يمكن فهمه من قبل المهندسين المسؤولين عن تصنيف المناطق والتركيب والصيانة.
بعبارة أخرى، تعنى IECEx بالثقة. فهي تساعد في التأكيد على أن الجهاز المخصص لبيئة غاز أو غبار محتمل الانفجار قد تم تقييمه بطريقة منظمة وقابلة للتتبع. وهذا يمكن أن يكون مهمًا بشكل خاص للهواتف الصناعية وأجهزة الإشارة وصناديق التوصيل والمستشعرات والكاميرات والإضاءة ومحطات التحكم والأجهزة التحليلية والمحركات ومعدات الشبكة المنشورة في منشآت النفط والغاز والكيماويات والتعدين والبحرية والصناعات الثقيلة.
كيف تعمل شهادة IECEx
لا تعمل IECEx مثل ملصق واحد يعني نفس الشيء لكل منتج. عادةً ما تجمع العملية عدة طبقات من تقييم المطابقة. أولاً، يتم اختبار تصميم المنتج ومراجعته وفقًا للمعايير IEC المعمول بها. ثم يتم تقييم نظام جودة إنتاج المصنع. أخيرًا، يتم إصدار المستندات والوسوم للمنتج المعتمد التي تحدد مفهوم الحماية المعمول به ومجموعة المعدات ومستوى حماية المعدات (EPL) ومجموعة الغاز أو الغبار والحدود المتعلقة بدرجة الحرارة.
بالنسبة للمعدات، فإن المستندين الأكثر شيوعًا المناقشة هما تقرير اختبار IECEx (ExTR) وشهادة المطابقة IECEx (CoC). يسجل تقرير ExTR التقييم الفني والاختبار. تعد شهادة CoC الشهادة الرسمية التي تحدد المنتج المعتمد ونطاقه. بالإضافة إلى ذلك، يتم تقييم المصنعين ضمن إطار جودة IECEx لتبقى وحدات الإنتاج متسقة مع التصميم المعتمد.
تمتد IECEx أيضًا إلى ما وراء المعدات. يشمل النظام شهادة مرافق الخدمات التي تقوم بأعمال متعلقة بالمتفجرات مثل الإصلاح والاستبدال الشامل والفحص والصيانة، كما يشمل مخططات كفاءة الأفراد. هذا التغطية الأوسع هو أحد الأسباب التي تجعل IECEx غالبًا ما تعامل كأكثر من مجرد ملصق منتج. إنها نظام بيئي لإدارة السلامة المتفجرة طوال دورة حياة المعدات.
المعايير الأساسية وراء شهادة IECEx
تعتمد IECEx على المعايير، وليس على لغة التسويق. تعتمد المعايير الدقيقة على المنتج والتطبيق المخصص، لكن عدة مستندات تظهر مرارًا وتكرارًا في مشاريع المناطق الخطرة.
IEC 60079-0: المتطلبات العامة
هذا هو الأساس للعديد من شهادات المعدات المتفجرة. يحدد المتطلبات العامة للتصميم والاختبار والبناء والوسم للمعدات المستخدمة في الأجواء المتفجرة. إذا تم اعتماد عنصر بفكرة حماية معينة مثل Ex d أو Ex e أو Ex i أو Ex t، فغالبًا ما يتم قراءة المعيار المنتج ذو الصلة جنبًا إلى جنب مع IEC 60079-0.
IEC 60079-14: التصميم والاختيار والتركيب
هذا المعيار مهم للغاية من جانب المستخدم. حتى المعدات المعتمدة بشكل صحيح يمكن أن تصبح غير آمنة إذا تم تركيبها بشكل غير صحيح. يغطي IEC 60079-14 تصميم واختيار وتركيب المعدات الكهربائية في المناطق الخطرة، مما يجعله ضروريًا لمقاولي الهندسة ومصممي المصانع وفرق التشغيل.
IEC 60079-17: الفحص والصيانة
لا تنتهي مطابقة المتفجرات بعد التركيب الأول. يركز IEC 60079-17 على الفحص والصيانة لتبقى حالة التركيب متوافقة مع متطلبات السلامة المتفجرة أثناء التشغيل. هذا مهم بشكل خاص حيث يمكن أن تؤثر التآكل أو الاهتزاز أو تراكم الغبار أو تلف الكابلات أو التعديلات غير المصرح بها على سلامة الحماية بمرور الوقت.
IEC 60079-31: الحماية بالغلاف للغبار
في حالة وجود غبار قابل للاحتراق، يعد IEC 60079-31 مهمًا بشكل خاص. يتناول حماية المعدات بالغلاف باستخدام مفهوم Ex t، ويتم الإشارة إليه بشكل متكرر في مشاريع المناطق الخطرة للغبار مثل مناولة الحبوب والمعالجة الغذائية والمعالجة الخشبية ومناولة المساحيق وبعض خطوط الإنتاج الكيميائية.
معايير تصنيف المناطق
بالنسبة للمناطق الخطرة للغاز، يتم استخدام IEC 60079-10-1 للتصنيف. بالنسبة للمناطق الخطرة للغبار القابل للاحتراق، يتم استخدام IEC 60079-10-2. تساعد هذه المعايير في تحديد ما إذا كان الموقع منطقة 0 أو 1 أو 2 للغاز، أو منطقة 20 أو 21 أو 22 للغبار. تؤثر المنطقة المختارة بعد ذلك على مستوى حماية المعدات المناسب.
يعتمد إطار IECEx على معايير منسقة تغطي تصميم المعدات والتركيب والفحص والصيانة وتصنيف المناطق.
هل IECEx هي نفس ATEX؟
لا. ترتبط IECEx وATEX ارتباطًا وثيقًا في الممارسة العملية، لكنهما ليسا متطابقين. تعد IECEx نظام شهادة دولي يعتمد على معايير IEC. بينما ATEX هو الإطار التنظيمي الأوروبي للمعدات وأماكن العمل في الأجواء المتفجرة. يسعى العديد من المصنعين إلى الحصول على كليهما لأن IECEx تساعد في القبول الفني العالمي، بينما غالبًا ما يكون ATEX مطلوبًا للوصول إلى السوق الأوروبي.
يمكن أن تبدو العلامات الفنية متشابهة لأن كلا النظامين يعتمد على مفاهيم ومعايير المتفجرات المماثلة. ومع ذلك، فإن الأساس القانوني ومسار المستندات ونطاق السوق وقواعد تقييم المطابقة ليست متطابقة تمامًا. بالنسبة للمصنعين الموجهين للتصدير، من الشائع رؤية منتج يحمل علامات تتعلق بـ IECEx وATEX معًا عندما تتطلب الأسواق المستهدفة ذلك.
فهم درجات الحماية في IECEx
عندما يذكر الأشخاص "درجات الحماية" في سياق IECEx، فهم عادةً ما يشيرون إلى عدة عناصر وسم مختلفة بدلاً من درجة واحدة. هذه نقطة مهمة. لا تقلل IECEx الحماية إلى رقم بسيط. يقرأ المهندسون مجموعة من العلامات لفهم مكان وكيفية استخدام المعدات.
1. مستوى حماية المعدات (EPL)
يُظهر EPL مستوى الحماية التي توفرها المعدات فيما يتعلق باحتمالية وجود أجواء متفجرة. بالنسبة للأجواء الغازية، تشمل علامات EPL الشائعة Ga وGb وGc. بالنسبة للأجواء الغبارية، تشمل العلامات الشائعة Da وDb وDc. بشكل عام، تتوافق مستويات الحماية الأعلى مع المناطق الأكثر تطلبًا.
كقاعدة عملية، تتطلب مناطق الغاز في المنطقة 0 عادةً معدات Ga، وتستخدم المنطقة 1 عادةً Gb أو أفضل، وتستخدم المنطقة 2 بشكل عام Gc أو أفضل. بالنسبة للغبار، تتوافق المنطقة 20 عادةً مع Da، والمنطقة 21 مع Db أو أفضل، والمنطقة 22 مع Dc أو أفضل. لا يزال الاختيار النهائي يعتمد على دراسة التصنيف الفعلية وتصميم التركيب.
2. مفهوم الحماية المتفجرة Ex
يحدد الوسم أيضًا طريقة الحماية. تشمل الأمثلة Ex d للغلاف المانع لللهب، وEx e للسلامة المتزايدة، وEx i للأمان الجوهري، وEx p للضغط، وEx m للتغليف، وEx t للحماية بالغلاف في بيئات الغبار. تناسب التقنيات المختلفة أنواع المعدات المختلفة. قد لا يستخدم الهاتف الميداني أو صندوق التوصيل أو جهاز الإرسال أو الكاميرا أو جهاز الإضاءة أو لوحة التحكم نفس مفهوم Ex.
3. مجموعة الغاز أو الغبار
يتم تجميع المواد الخطرة وفقًا لخصائص الاشتعال. تشير مجموعات الغازات مثل IIA وIIB وIIC إلى زيادة الخطورة، حيث ترتبط IIC عمومًا بالظروف الأكثر تطلبًا. يتم وسم المعدات للغبار بـ IIIA أو IIIB أو IIIC بناءً على طبيعة المادة القابلة للاحتراق، حيث تقع الأغبرة الموصلة في الفئات الأكثر تطلبًا.
4. فئة درجة الحرارة أو درجة حرارة السطح القصوى
بالنسبة للأجواء الغازية، قد يتم وسم المعدات بفئة درجة حرارة مثل T1 حتى T6. هذا يشير إلى درجة حرارة السطح القصوى المسموح بها في ظروف الشهادة. بالنسبة لتطبيقات الغبار، غالبًا ما يحدد الوسم درجة حرارة سطح قصوى مباشرة. هذا أمر حيوي لأن سطح المعدات يجب أن يظل أقل من درجة حرارة اشتعال المادة الخطرة المحيطة.
5. درجة الحماية IP
درجة الحماية IP ليست فريدة لـ IECEx، لكنها لا تزال ذات صلة عالية. تشير درجات الحماية ضد الدخول IEC 60529 مثل IP66 أو IP67 إلى المقاومة لدخول الغبار والماء. في مشاريع المناطق الخطرة، تساعد درجة الحماية IP المناسبة في دعم المتانة البيئية، خاصة في الهواء الطلق أو في بيئات الغبار التي تتطلب التنظيف. ومع ذلك، لا تثبت درجة الحماIP وحدها أبدًا ملاءمة المتفجرات. يمكن أن يكون للجهاز درجة حماية IP عالية دون الحصول على شهادة IECEx.
يقرأ المهندسون وسوم معدات IECEx كوحدة متكاملة: مفهوم الحماية ومستوى حماية المعدات EPL والمجموعة والحدود المتعلقة بدرجة الحرارة والحماية البيئية كلها مهمة.
مثال وسم IECEx النموذجي

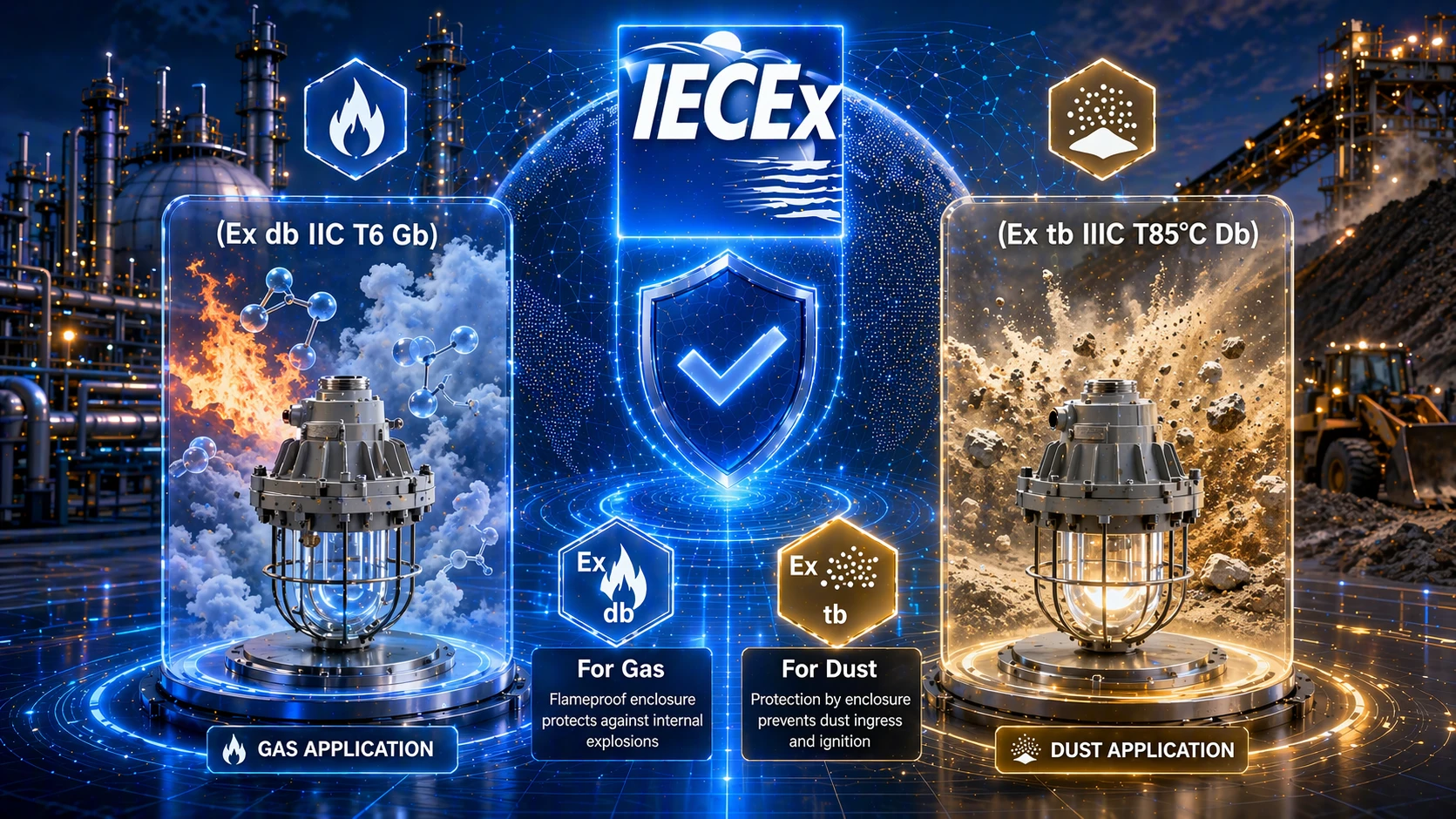

قد يبدو الوسم النموذجي شيئًا مثل هذا: Ex db IIC T6 Gb لتطبيق غاز أو Ex tb IIIC T85°C Db لتطبيق غبار. تحمل هذه الأكواد القصيرة معنى كبير. فهي تشير إلى مفهوم الحماية المعمول به ومجموعة المادة الخطرة والحدود المتعلقة بدرجة الحرارة ومستوى حماية المعدات EPL. يستخدم المهندسون هذه المعلومات جنبًا إلى جنب مع تقرير تصنيف المناطق وقواعد التركيب لتحديد ما إذا كان المنتج مناسبًا.
لهذا السبب، لا ينبغي أبدًا اختيار المناطق الخطرة إلى ملصق مثل "مانع للانفجار". هذه العبارة واسعة جدًا لدعم قرارات هندسية جادة. يعتمد القرار الحقيقي على الوسم الكامل ونطاق المعيار والظروف المحيطة ومداخل الكابلات واختيار الملحقات وتصنيف الموقع نفسه.
المزايا الرئيسية لشهادة IECEx
إحدى أكبر مزايا IECEx هي الاتساق الفني. فهي تمنح فرق المشروع أساسًا مشتركًا لتقييم المنتجات المتفجرة عبر سلاسل الإمداد الدولية. هذا يمكن أن يبسط عمل المواصفات ويقلل من الالتباس أثناء الشراء عبر الحدود ويدعم عملية مراجعة أوضح لمقاولي الهندسة والمستخدمين النهائيين.
ميزة أخرى هي المصداقية. تساعد شهادة IECEx في إثبات أن المنتج قد تم تقييمه من قبل هيئة معتمدة ويتم إنتاجه ضمن نظام جودة خاضع للرقابة. هذا يمكن أن يكون مهمًا عندما تكون المعدات مخصصة للاتصالات الحرجة أو إشارات الإنذار أو دعم الإيقاف الطارئ أو أجهزة قياس العمليات أو العمليات الميدانية في المناطق عالية المخاطر.
تدعم IECEx أيضًا ثقة دورة الحياة. نظرًا لأن النظام يمتد إلى شهادة مرافق الخدمات ومخططات الكفاءة، فإنه يشجع على رؤية أوسع للسلامة المتفجرة تشمل ممارسات التركيب والصيانة والإصلاح، وليس فقط اختبار المصنع.
التطبيقات الشائعة للمعدات المعتمدة بشهادة IECEx
تُستخدم المعدات المعتمدة بشهادة IECEx على نطاق واسع في الصناعات التي قد توجد فيها غازات أو أبخرة أو ضباب أو غبار قابل للاحتراق.
النفط والغاز
تعتمد المنشآت الصاعدة والوسطية والنازلة على المعدات المعتمدة بالمتفجرات للاتصالات والأجهزة القياسية والإضاءة ومراقبة العمليات وأنظمة الإنذار ونقاط التحكم. غالبًا ما تتطلب المصافي ومحطات الغاز الطبيعي المسال والمنصات البحرية ومزارع الخزانات ومحطات الضغط ومناطق التحميل امتثالًا صارمًا للمناطق الخطرة.
المصانع الكيميائية والبتروكيماوية
يمكن أن تشمل العمليات الكيميائية مذيبات متطايرة وغازات ومواد منتجة للغبار. غالبًا ما يتم تحديد الهواتف المعتمدة بشهادة IECEx ومحطات النداء ومنارات الإشارة ومحطات الأزرار والأجهزة التحليلية والكاميرات حيث تعتمد التشغيل الآمن على معدات موثوقة في المناطق المصنفة.
التعدين والصناعات الثقيلة
قد تنطوي تطبيقات التعدين على مخاطر غازات ومخاطر غبار ورطوبة واهتزاز وإجهاد ميكانيكي. تساعد الشهادة في التأكيد على أن المعدات المختارة مناسبة ليس فقط للجو المتفجر، ولكن أيضًا للبيئة التشغيلية الأوسع.
المنشآت البحرية والبحرية والطاقة
غالبًا ما تجمع المنصات البحرية ووحدات FPSOs ووحدات الحفر والمحطات البحرية بين بيئات متآكلة ومتطلبات المناطق الخطرة. في هذه المواقع، غالبًا ما يتم النظر إلى شهادة IECEx جنبًا إلى جنب مع الحماية ضد الدخول والمقاومة للتآكل واختيار المواد وتخطيط الصيانة طويلة الأجل.
الغذاء والحبوب ومناولة المساحيق
لا تقتصر مخاطر الغبار القابل للاحتراق على المواد الكيميائية الثقيلة. قد تتطلب مناولة الحبوب ومعالجة السكر ومصانع الأعلاف ومصانع الدقيق والمصانع الصيدلانية وأنظمة نقل المساحيق جميعها معدات معتمدة لمناطق الغبار، خاصة حيث يمكن للجسيمات الدقيقة تشكيل سحب غبار متفجرة.
كيفية اختيار معدات IECEx بشكل صحيح
الخطوة الأولى ليست أبدًا كتالوج المنتجات. بل هي تصنيف المنطقة الخطرة. بدون تصنيف منطقة سليم وتقييم المادة، يمكن أن يصبح اختيار المعدات غير دقيق بسرعة. يحتاج المهندسون إلى معرفة ما إذا كانت المخاطر غازًا أم غبارًا، وأي مجموعة تنطبق، وما هي خصائص الاشتعال المهمة، وما إذا كان الموقع داخليًا أم خارجيًا أم رطبًا أم متآكلًا أو عرضة للصدمات الميكانيكية.
الخطوة الثانية هي مطابقة وسم المعدات مع التطبيق. وهذا يشمل مستوى حماية المعدات EPL ومفهوم Ex ومجموعة الغاز أو الغبار وحدود درجة الحرارة والنطاق المحيط والقيود المتعلقة بالغلاف. يجب أن تكون الملحقات مثل غدد الكابلات وسدادات الإيقاف ومعدات التركيب والأغلفة الخارجية متوافقة أيضًا. في العديد من حالات الفشل، يكون الجهاز الرئيسي معتمدًا، لكن تفاصيل التركيب لا يتم التعامل معها بشكل صحيح.
الخطوة الثالثة هي تخطيط دورة الحياة. يجب أن تأخذ المشاريع في الاعتبار فترات الفحص وقطع الغيار الاستبدالية واستراتيجية الإصلاح والتحكم في المستندات وما إذا كان يجب إجراء أعمال الخدمة بواسطة أفراد متفجرات مؤهلين أو مرافق خدمة معتمدة. الاختيار الجيد لا يتعلق فقط بالشراء؛ بل يتعلق بالتشغيل الآمن بمرور الوقت.
المفاهيم الخاطئة الشائعة حول IECEx
ليست IECEx طريقة حماية واحدة. فهي تغطي العديد من مفاهيم Ex وعدة مسارات لتقييم المطابقة.
ليست IECEx هي نفس ATEX. فهما نظامان مرتبطان لكنهما منفصلان.
درجة الحماية IP العالية لا تساوي شهادة المتفجرات. درجة IP66 أو IP67 وحدها لا تكفي لاستخدام المناطق الخطرة.
لا تحل الشهادة محل التركيب السليم. يمكن أن تؤدي مداخل الكابلات السيئة أو الغدد الخطأ أو الأختام المفقودة أو الصيانة السيئة إلى تقويض السلامة.
"المانع للانفجار" ليس وصفًا هندسيًا كاملاً. الوسم الكامل للمتفجرات مهم.
الأسئلة الشائعة
ما الفرق بين IECEx وATEX؟
IECEx هو نظام شهادة دولي يعتمد على معايير IEC، بينما ATEX هو الإطار القانوني والتنظيمي الأوروبي لمعدات الأجواء المتفجرة وأماكن العمل. يسعى العديد من المنتجات التسويقية العالمية إلى الحصول على كليهما.
هل تنطبق شهادة IECEx فقط على المعدات الكهربائية؟
لا. يغطي نظام IECEx أكثر من مجرد المنتجات الكهربائية. بناءً على المعايير والنطاق، يمكن أن ينطبق أيضًا على أنشطة الخدمات ذات الصلة وتقييم الكفاءة، ويمكن أن يغطي بعض مفاهيم المعدات المتفجرة غير الكهربائية ضمن الإطار المعياري ذي الصلة.
هل درجة IP66 تكفي لمنتج المناطق الخطرة؟
لا. تصف IP66 فقط الحماية ضد دخول الغبار والماء. يجب أن يكون لمنتج المناطق الخطرة أيضًا شهادة Ex وعلامة ومناسبة للمنطقة والمادة المعنية.
ما معنى Gb أو Db؟
هذه هي مستويات حماية المعدات. ترتبط Gb عمومًا بمعدات الغاز المناسبة لتطبيقات المنطقة 1، بينما ترتبط Db عمومًا بمعدات الغبار المناسبة لتطبيقات المنطقة 21، مع الالتزام بالوسم الكامل ومتطلبات التركيب.
هل يمكن استخدام المعدات المعتمدة بشهادة IECEx في أي مكان في العالم؟
تدعم IECEx القبول الفني الدولي، لكن لا يزال يتعين التحقق من اللوائح المحلية والانحرافات الوطنية ومواصفات المشروع وقواعد دخول السوق. تساعد الشهادة بشكل كبير، لكنها لا تلغي تلقائيًا كل متطلب محلي.
الخلاصة
يُفهم أفضل شهادة المانع للانفجار IECEx كإطار مطابقة دولي للمتفجرات بدلاً من مجرد ملصق منتج واحد. فهي تربط المعايير والاختبار وجودة التصنيع والوسم والتركيب والصيانة والكفاءة في نظام منظم واحد. بالنسبة للمهندسين والمشترين الصناعيين، تكمن قيمتها في الوضوح: فهي تساعد في إظهار ليس فقط أن المنتج تم تقييمه، ولكن أيضًا كيف يجب تفسيره واستخدامه في ظروف المناطق الخطرة الحقيقية.
عند تقييم المعدات المعتمدة بشهادة IECEx، فإن العادة الأكثر فائدة هي قراءة الوسم الكامل بدلاً من الاعتماد على مصطلحات واسعة مثل المانع للانفجار أو المعد للمناطق الخطرة. في المشاريع الحقيقية، يعتمد الاختيار الآمن على العلاقة بين تصنيف المناطق ومفهوم الحماية Ex ومستوى حماية المعدات EPL والمجموعة وحدود درجة الحرارة ودرجة الحماية IP وممارسات التركيب السليم. هذا هو المكان الذي تصبح فيه IECEx عملية حقًا.
