بروتوكول LLDP-MED هو امتداد قائم على المعايير لبروتوكول LLDP، مصمم لأجهزة نقاط النهاية الإعلامية مثل هواتف IP. من الناحية العملية، يساعد هاتف IP على تعلم معلومات طبقة الوصول الحاسمة من المبدل الذي يتصل به، بما في ذلك سياسة VLAN الصوت، وإعدادات الأولوية للطبقة 2 والطبقة 3، والمعلومات المتعلقة بالطاقة، وتفاصيل المخزون، وأحيانًا بيانات الموقع. في عمليات نشر الصوت الحديثة، يجعل هذا بروتوكول LLDP-MED جزءًا مهمًا من نشر الهواتف بدون لمس يدوي.
في الوقت نفسه، غالبًا ما يُساء فهم بروتوكول LLDP-MED. فهو لا يحل محل سير عمل الت provisioning الكامل لهاتف IP. ولا يقوم عادةً بتسليم حساب SIP الكامل، أو قائمة خوادم PBX، أو حزمة البرامج الثابتة، أو كل معلمة جهاز بمفرده. بدلاً من ذلك، يعمل كآلية اكتشاف مبكرة تساعد الهاتف على الانضمام إلى جزء الشبكة الصحيح وتلقي المعالجة المناسبة قبل بدء بقية عملية الت provisioning.
يساعد بروتوكول LLDP-MED هاتف IP على تعلم معلومات VLAN الصوت وسياسة الشبكة من مبدل الوصول بمجرد تشغيل الاتصال.
ماذا تعني LLDP-MED؟
ترمز LLDP-MED إلى بروتوكول اكتشاف طبقة الربط لأجهزة نقاط النهاية الإعلامية (Link Layer Discovery Protocol for Media Endpoint Devices). وقد تم تطويره لتمديد إطار LLDP الأساسي لسيناريوهات VoIP ونقاط النهاية ذات الصلة. في حين يوفر LLDP القياسي اكتشاف الأجهزة العام في الطبقة 2، يضيف LLDP-MED معلومات خاصة بنقاط النهاية ذات الأهمية في شبكات الصوت الفعلية.
هذا هو سبب مناقشة LLDP-MED بشكل شائع مع هواتف IP، ومبدلات PoE، وVLANs الصوت، وشبكات الوصول المؤسسية. في البيئات متعددة الموردين، يكون مفيدًا بشكل خاص لأنه يوفر بديلًا أكثر قابلية للتشغيل المتبادل لآليات الاكتشاف الخاصة بالموردين.
أهمية LLDP-MED في عمليات نشر هواتف IP
عند توصيل هاتف IP لأول مرة، تحتاج الشبكة إلى الإجابة على عدة أسئلة عملية بسرعة. أي VLAN يجب أن تحمل حركة مرور الصوت للهاتف؟ ما هي علامات الأولوية التي يجب استخدامها؟ ما مقدار الطاقة المتوفرة على المنفذ؟ هل نقطة النهاية تقع في موقع يتطلب معلومات موقع طارئة أو تتبع الأصول؟
يساعد LLDP-MED في الإجابة على هذه الأسئلة في مرحلة مبكرة من عملية التشغيل. وهذا يقلل من التكوين اليدوي على الهاتف، ويبسط النشر على نطاق واسع، ويقلل من احتمالية تشغيل الهاتف على VLAN خاطئ أو تلقي معالجة ذات جودة رديئة بسبب عدم اتساق إعدادات جودة الخدمة.
في عمليات النشر الفعلية، يُفهم LLDP-MED بشكل أفضل كمساعد علىboarding من جانب الشبكة للهاتف، وليس كمنصة الت provisioning الكاملة للهاتف.
كيف يعمل LLDP-MED
يعمل LLDP-MED بين نقطة النهاية وجهاز اتصال الشبكة، وعادةً ما يكون الهاتف IP ومبدل الوصول. بعد تشغيل اتصال الإيثرنت، يتبادل المبدل ونقطة النهاية معلومات LLDP. إذا كان الهاتف والمبدل يدعمان LLDP-MED، يمكن أن يشمل التبادل حقول TLV خاصة بنقاط النهاية الإعلامية التي تحمل تفاصيل السياسة والتشغيل.
أحد أهم العناصر هو حقل TLV لسياسة الشبكة. يمكن أن يخبر الهاتف أي VLAN صوت يجب استخدامه وما هي أولويات حركة المرور التي يجب تطبيقها. في تسلسل تشغيل عملي، قد يقوم الهاتف أولاً بالتشغيل على الشبكة الأصلية أو غير المُعلمة، ثم يتلقى سياسة LLDP-MED من المبدل، وينتقل إلى VLAN الصوت المعلن عنه، ويحصل على عنوان IP هناك، ثم يواصل مع DHCP واكتشاف الخادم.
يمكن أن تشمل معلومات LLDP-MED الأخرى قدرات الجهاز، وتحديد الموقع، وبيانات المخزون، والمعلومات الموسعة للطاقة. معًا، تحسن هذه العناصر قابلية التشغيل المتبادل وتقلل من مقدار التخمين أثناء النشر واستكشاف الأخطاء.
عناصر معلومات LLDP-MED الشائعة
هل يقوم LLDP-MED ب provisioning الهاتف IP بالكامل؟
لا بمفرده. هذه هي النقطة الأكثر أهمية التي يجب فهمها.
عادةً ما يحتاج هاتف IP إلى أكثر بكثير من إرشادات VLAN وجودة الخدمة. فهو لا يزال يجب أن يحصل على عنوان IP، وقناع الشبكة الفرعية، والبوابة، ومعلومات DNS، وتفاصيل NTP، وعنوان واحد أو أكثر لخوادم الت provisioning. ثم يجب أن يقوم بتنزيل ملفات التكوين، والتحقق من البرامج الثابتة، وتعلم إعدادات التحكم في المكالمات، والتسجيل في منصة SIP أو PBX IP.
عادةً ما يتم التعامل مع هذا السير العمل الأوسع من خلال مجموعة من التقنيات مثل DHCP، وخيارات DHCP الخاصة بالموردين، وTFTP، وHTTP، وHTTPS، وTR-069 في بعض الأنظمة البيئية، ومنطق الت provisioning الخاص بالهاتف. يساعد LLDP-MED الهاتف على الدخول إلى سياق الشبكة الصحيح أولاً. بعد ذلك، يمكن للهاتف الوصول إلى خادم الت provisioning وإكمال المهمة.

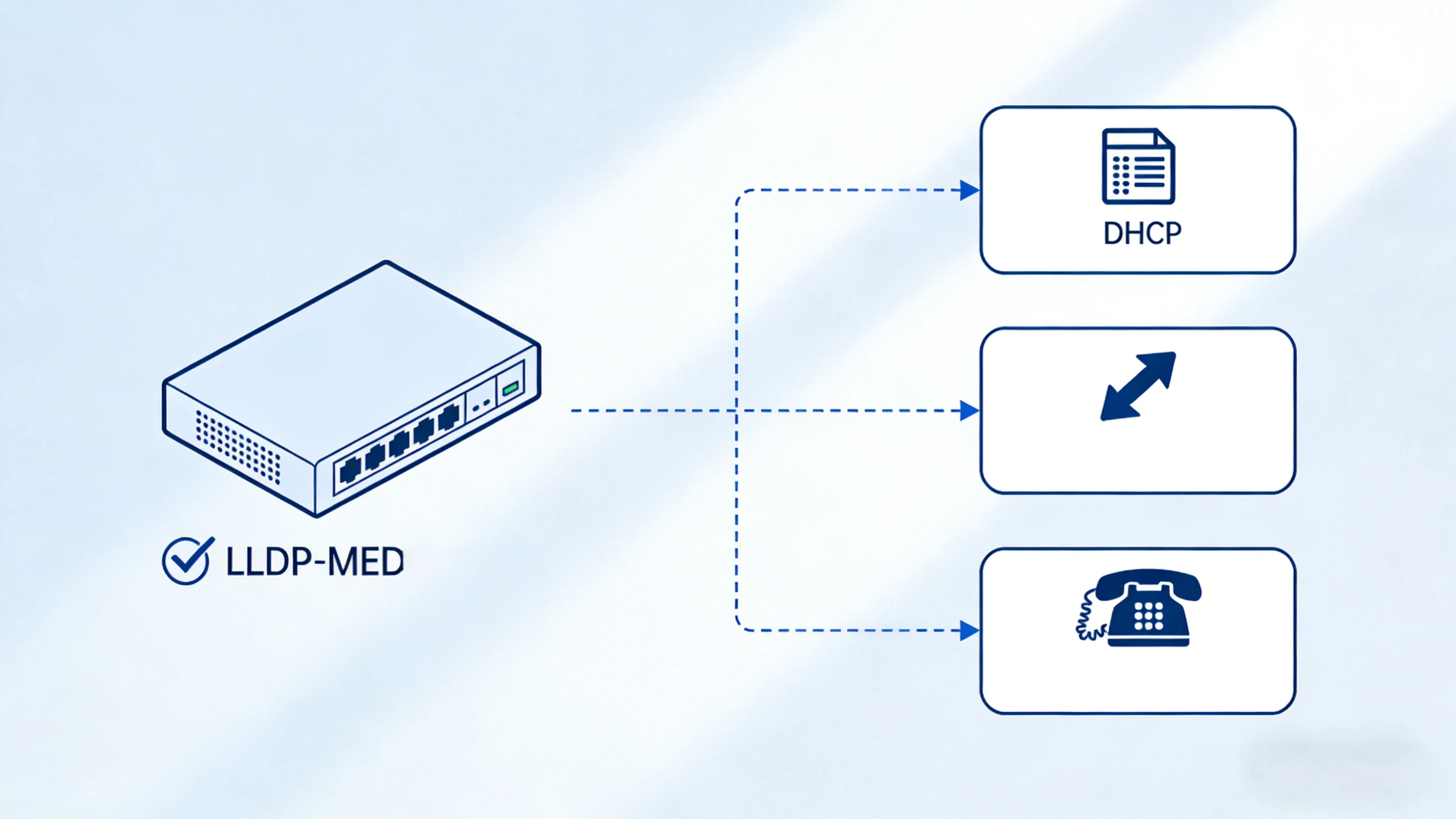

في عملية التشغيل النموذجية، يظهر LLDP-MED في مرحلة مبكرة، بينما يستمر الت provisioning الكامل عبر DHCP وتنزيل التكوين وتسجيل SIP.
LLDP-MED والت provisioning التلقائي لهواتف IP
في لغة الهندسة اليومية، غالبًا ما يقول الناس أن الهاتف يتم provisioning تلقائيًا عندما يمكن توصيله وتشغيله عبر الإنترنت مع إعداد يدوي قليل أو معدوم. يساهم LLDP-MED في هذه التجربة، لكنه مجرد جزء واحد من السلسلة.
التسلسل الأكثر دقة يبدو كالتالي:
يقوم الهاتف بالتشغيل، غالبًا عبر PoE.
يتبادل المبدل والهاتف معلومات LLDP أو LLDP-MED.
يتعلم الهاتف VLAN الصوت وسياسة الأولوية.
يطلب الهاتف معلمات IP عبر DHCP على الشبكة الصحيحة.
يكتشف الهاتف خادم الت provisioning أو بيئة التحكم في المكالمات الخاصة به.
يقوم الهاتف بتنزيل التكوين والبرامج الثابتة حسب الحاجة.
يسجل الهاتف في PBX IP، أو خادم SIP، أو منصة مستضافة.
لذلك إذا سأل شخص ما ما إذا كان LLDP-MED يمكّن من الت provisioning التلقائي، فإن الإجابة الأفضل هي نعم، ولكن بشكل غير مباشر. فهو يحسن وآليت مرحلة onboarding الشبكة. تعتمد نتيجة الت provisioning الكاملة على تصميم بقية النظام البيئي بشكل صحيح.
الميزات الرئيسية لـ LLDP-MED في شبكات الصوت
تعيين VLAN الصوت التلقائي
هذه هي الميزة التي تهتم بها معظم المسؤولين أولاً. مع سياسة شبكة LLDP-MED، يمكن للمبدل الإعلان عن VLAN الصوت الصحيح للهاتف. وهذا يجعل النشر أسرع، خاصة عبر الطوابق الكبيرة، والحرمات الجامعية، والمستودعات، والمستشفيات، ومراكز النقل، والمواقع الصناعية حيث تتم إضافة أو استبدال العديد من نقاط النهاية بمرور الوقت.
محاذاة جودة الخدمة والأولوية
تعتمد جودة الصوت على أكثر من مجرد عرض النطاق الترددي. فهي تعتمد أيضًا على معالجة حركة المرور. يمكن لـ LLDP-MED حمل معلومات السياسة المتعلقة بأولوية حركة المرور لكي يتصرف الهاتف والمبدل بشكل أكثر اتساقًا. وهذا لا يحل محل تصميم جودة الخدمة من النهاية إلى النهاية، لكنه يجعل سياسة طبقة الوصول أكثر قابلية للتنبؤ.
الوعي بالطاقة في عمليات نشر PoE
في عمليات تثبيت الهواتف العملية، تعتبر الطاقة مهمة. قد تحتوي الهواتف ذات الشاشات الملونة، والوحدات التوسعية، والبلوتوث، والواي فاي، أو دعم الفيديو على احتياجات طاقة مختلفة عن هواتف المكتب البسيطة. يعمل LLDP-MED جنبًا إلى جنب مع بيئة الإيثرنت وPoE الأوسع لتحسين كيفية تبادل نقطة النهاية والمبدل لمعلومات القدرات ذات الصلة.
الرؤية للمخزون والعمليات
غالبًا ما يتم إغفال الرؤية للأصول حتى تحتاج فرق الدعم إليها. يمكن أن تجعل معلومات المخزون من نقطة النهاية من السهل تحديد موديل الهاتف المتصل، ونسخة البرامج، وتفاصيل الأجهزة. وهذا يمكن أن يبسط الدعم، وتخطيط دورة الحياة، والتعامل مع الاستبدال.
دعم معلومات الموقع
في بعض عمليات النشر، خاصة تلك التي تتطلب مكالمات طارئة أو متطلبات الاستجابة على مستوى المبنى، تعتبر معلومات الموقع مهمة. يمكن لـ LLDP-MED المساعدة في نقل تنسيقات البيانات المتعلقة بالموقع المستخدمة في الخدمات التي تعتمد على الموقع وسير العمل التشغيلي.
LLDP-MED مقابل CDP في الاتصالات الهاتفية IP
يواجه العديد من المهندسين لأول مرة onboarding VLAN الصوت من خلال بروتوكول اكتشاف سيسكو (CDP)، خاصة في البيئات القديمة المركزة على سيسكو. يمكن لـ CDP أيضًا توفير معلومات VLAN الصوت للهواتف، ويظل مستخدمًا على نطاق واسع في بعض عمليات نشر سيسكو.
ومع ذلك، يعد LLDP-MED الخيار المحايد للموردين الذي يساعد الشبكات المختلطة على العمل بسلاسة أكبر. في البيئات التي تحتوي على مبدلات طرف ثالث وهواتف طرف ثالث، غالبًا ما يكون LLDP-MED الخيار العملي الأكثر قابلية للتشغيل المتبادل. لذلك، القرار ليس تقنيًا فحسب بل أيضًا معماريًا: قد تتسامح البيئة ذات المورد الواحد مع الاكتشاف الخاص، بينما تستفيد المجموعة متعددة الموردين أكثر من المعايير المفتوحة.
مزايا النشر
نشر هواتف بدون لمس يدوي أسرع
تكوين VLAN يدوي أقل على نقاط النهاية
سياسة وصول صوت أكثر اتساقًا عبر العديد من المواقع
قابلية تشغيل متبادل أفضل في البيئات متعددة الموردين
عمليات النقل والإضافة والاستبدال أبسط
رؤية تشغيلية أنظف لفرق الدعم
هذه المزايا ذات قيمة خاصة عندما تدير المؤسسة العديد من الهواتف، أو تقوم بتدوير مواقع المكاتب بشكل متكرر، أو تعتمد على جودة خدمة قابلة للتنبؤ عبر الفروع الموزعة.
التطبيقات النموذجية
الاتصالات الهاتفية للمكاتب المؤسسية
في المقرات الرئيسية، والمكاتب الفرعية، ومساحات العمل المشتركة، يساعد LLDP-MED هواتف المكتب على الانضمام إلى شبكة الصوت المناسبة دون تعديلات يدوية على نقاط النهاية.
المستشفيات والحرمات الجامعية
غالبًا ما تحتوي المواقع الصحية والتعليمية على العديد من مبدلات الوصول، وشبكات مقسمة، وتغييرات متكررة في نقاط النهاية. يقلل onboarding الموحد من الاحتكاك التشغيلي.
المستودعات والمنشآت الصناعية
في البيئات الأكثر قساوة أو توزيعًا، يهم الاستبدال السريع. عندما يتعطل هاتف، يمكن توصيل الجهاز الجديد وتوجيهه إلى سياسة الشبكة الصحيحة بخطوات يدوية أقل.
الفنادق ومراكز النقل والمواقع الخدمة العامة
غالبًا ما تمزج هذه البيئات بين نقاط النهاية للاتصالات المكتبية، والخلفية، والخدمة، والاتصالات الطارئة. تساعد سياسة الوصول المتسقة في التحكم في جودة النشر.
نصائح للنشر
قبل الاعتماد على LLDP-MED، تحقق من أن كل من المبدل والهاتف يدعمانه وأن حقول TLV المطلوبة مفعلة. أيضًا، تأكد من كيفية تعامل البيئة مع أولوية CDP وLLDP وLLDP-MED إذا كانت هناك آليات متعددة في نفس المجموعة.
بعد ذلك، قم بمحاذاة طبقة الوصول مع طبقة الت provisioning. فالهاتف الموضوع في VLAN الصوت الصحيح لا يزال يحتاج إلى خدمات DHCP قابلة للوصول، والخيارات الصحيحة لـ DHCP أو طريقة اكتشاف الت provisioning، ومزامنة الوقت، والوصول إلى خوادم التكوين والتحكم في المكالمات.
أخيرًا، اختبر باستخدام تتبعات التشغيل الفعلية، وليس فقط قوالب التكوين. في العديد من فشل عمليات النشر، يعمل LLDP-MED بشكل صحيح لكن خيارات DHCP، أو عناوين URL للت provisioning، أو الشهادات، أو قواعد جدار الحماية، أو تفاصيل تسجيل PBX لا تعمل.
إذا وصل الهاتف إلى VLAN الصوت الصحيح لكنه لا يزال لا يسجل، فالمشكلة عادةً لم تعد في LLDP-MED. إنها عادةً DHCP، أو اكتشاف الت provisioning، أو أمان النقل، أو تسجيل SIP.
الخلاصة
يعد LLDP-MED أحد أدوات طبقة الوصول الأكثر فائدة في الاتصالات الهاتفية IP الحديثة لأنه يساعد الهواتف على اكتشاف سياسة الشبكة الخاصة بالصوت تلقائيًا. فهو يقلل من العمل اليدوي، ويحسن الاتساق، ويدعم قابلية التشغيل المتبادل الأنظف في بيئات الصوت متعددة الموردين.
ومع ذلك، يجب وصفه بدقة. فـ LLDP-MED ليس نظام الت provisioning بالكامل. إنه إطار الاكتشاف في المرحلة المبكرة الذي يساعد الهاتف على الوصول إلى ظروف الشبكة الصحيحة لكي ينجح بقية سير عمل الت provisioning. عند الجمع مع DHCP المخطط جيدًا، وخوادم الت provisioning، وإعدادات الأمان، ومنطق تسجيل PBX، يصبح جزءًا قويًا من النشر العملي لهواتف IP بدون لمس يدوي.
أسئلة شائعة
هل LLDP-MED هو نفس LLDP؟
لا. LLDP هو بروتوكول الاكتشاف الأساسي للطبقة 2، بينما LLDP-MED هو امتداد يهدف إلى أجهزة نقاط النهاية الإعلامية مثل هواتف IP.
هل يمكن لـ LLDP-MED تعيين VLAN صوت تلقائيًا؟
نعم، هذه إحدى استخداماته الأكثر شهرة. يمكن للمبدل الإعلان عن سياسة الشبكة لكي يتعلم الهاتف أي VLAN صوت يجب استخدامه.
هل يوفر LLDP-MED عنوان URL لخادم الت provisioning؟
عادةً لا كآلية provisioning أساسية. لا تزال معظم الهواتف تعتمد على خيارات DHCP، أو طرق اكتشاف الموردين، أو منطق منصة الت provisioning للعثور على خادم التكوين الخاص بها.
هل LLDP-MED مخصص فقط لهواتف سيسكو؟
لا. إحدى مزاياها الرئيسية هي أنها مصممة لقابلية التشغيل المتبادل متعددة الموردين، على عكس بروتوكولات الاكتشاف الخاصة.
هل LLDP-MED يحل محل DHCP؟
لا. يخدم LLDP-MED وDHCP أدوارًا مختلفة. يساعد LLDP-MED في اكتشاف سياسة طبقة الوصول، بينما يوفر DHCP تكوين IP وغالبًا ما يساعد في اكتشاف موارد الت provisioning.
