استمرارية الطاقة عند موقع المعدات

يشير مصدر الطاقة الاحتياطي المحلي إلى مصدر طاقة قريب يحافظ على تشغيل المعدات أو الأنظمة أو الأحمال الحرجة عندما يفشل مصدر الكهرباء الرئيسي أو يتذبذب أو يصبح غير مستقر.

وقد يكون هذا المصدر UPS أو حزمة بطاريات أو مولداً أو محطة طاقة أو نظام عاكس أو مصدر تيار مستمر أو بنية هجينة مثبتة بالقرب من الجهاز أو المرفق المراد حمايته.

على عكس أنظمة النسخ الاحتياطي المركزية الكبيرة، يُصمم هذا الحل عادة لغرف محددة أو خزائن معدات أو أطراف اتصال أو أنظمة أمنية أو معدات شبكة أو أجهزة طبية أو لوحات تحكم أو دوائر طوارئ.

هدفه تقليل التوقف، منع فقدان البيانات، الحفاظ على وظائف السلامة، وإتاحة إيقاف آمن أو تشغيل مستمر أثناء انقطاع الكهرباء.

الطاقة الاحتياطية المحلية لا تعني فقط إبقاء الجهاز يعمل، بل تعني حماية الوظيفة التي تعتمد على ذلك الجهاز عند غياب مصدر الطاقة الرئيسي.

المعنى الأساسي

هو مصدر طاقة مساعد أو احتياطي يقع بالقرب من الحمل الذي يحميه.

عند توفر الطاقة العادية يعمل الجهاز من المصدر الرئيسي، وعند فشلها يتولى المصدر الاحتياطي التغذية تلقائياً أو يدوياً حسب تصميم النظام.

في الأنظمة الصغيرة قد يكون UPS صغيراً يدعم موجهاً أو مفتاح شبكة أو هاتف IP أو خادماً أو لوحة تحكم دخول.

وفي المواقع الأكبر قد يشمل خزائن بطاريات أو دوائر مدعومة بمولد أو توزيع طوارئ أو أنظمة DC محلية لمعدات الاتصالات والتحكم.

النسخ الاحتياطي المحلي مقابل المركزي

يحمي النظام المركزي منشأة كبيرة أو عدداً كبيراً من الأحمال عبر مولد رئيسي أو UPS مركزي أو نظام طوارئ. أما النظام المحلي فيحمي معدات مختارة قريبة من مكان تركيبها.

يمكن للطريقتين العمل معاً. فقد يحتوي المبنى على مولد مركزي، بينما تستخدم خزائن الشبكة ولوحات التحكم ومعدات الاتصال والأمن وحدات UPS محلية لعبور زمن التحويل والانقطاعات القصيرة.

احتياطي قصير وطويل المدة

بعض الأنظمة مصممة للعمل لبضع دقائق فقط من أجل عبور الانقطاع وحماية الإلكترونيات من الإيقاف المفاجئ وإتاحة وقت لبدء المولد.

أنظمة أخرى مصممة لساعة أو عدة ساعات أو أكثر عندما يجب أن تبقى المعدات نشطة أثناء الانقطاعات الطويلة أو عندما لا يتوفر مولد.

كيف يعمل

تعتمد طريقة العمل على البنية. في تصميم يعتمد على UPS، يستقبل الجهاز طاقة الشبكة، يشحن البطارية الداخلية أو الخارجية، ويغذي المعدات المحمية.

وعند فشل الشبكة يستخدم طاقة البطارية فوراً لإبقاء الحمل عاملاً.

في التصميم المدعوم بالمولد، يغطي الاحتياطي المحلي الفجوة بين فشل الشبكة واستقرار المولد. وفي أنظمة DC يمكن لسلاسل البطاريات دعم معدات الاتصالات والأمن والتحكم مباشرة عبر ناقل DC منظم.

كشف مصدر الطاقة

يراقب النظام الجهد والتردد وحالة الطور وأحياناً جودة الطاقة. عندما ينخفض المصدر الرئيسي عن المجال المقبول يكتشف النظام الحالة غير الطبيعية.

الكشف السريع مهم لأن المعدات الإلكترونية الحساسة قد تعيد التشغيل أو تفقد البيانات حتى مع انقطاع قصير.

التحويل التلقائي

تتحول كثير من الأنظمة تلقائياً. يمكن لوحدة UPS التحول إلى البطارية خلال أجزاء من الثانية، بينما يستخدم نظام المولد مفتاح تحويل تلقائي بعد استقرار المولد.

تعتمد السرعة المطلوبة على الحمل. الخوادم ومفاتيح الشبكة وأنظمة التخزين والاتصال تحتاج تحويلاً سريعاً جداً.

مدة التشغيل

مدة التشغيل هي الوقت الذي يستطيع فيه المصدر الاحتياطي دعم الحمل المتصل. وهي تعتمد على سعة البطارية، قدرة الحمل، كفاءة العاكس، عمر البطارية، درجة الحرارة وتصميم النظام.

ينبغي التخطيط بناءً على قياسات فعلية لا على التخمين، لأن إضافة معدات لاحقاً قد تقلل زمن التشغيل.

الخصائص الرئيسية

يجب أن يقدم النظام الموثوق استجابة سريعة، خرجاً مستقراً، مدة تشغيل مناسبة، حماية من مشكلات جودة الطاقة، مراقبة، إنذارات، وإمكانية صيانة آمنة.

استجابة احتياطية سريعة

عند فشل الطاقة يجب أن يدعم النظام الحمل بسرعة كافية لمنع إعادة تشغيل الأجهزة أو توقف الخدمة.

في معدات تقنية المعلومات والاتصالات قد يؤدي انقطاع قصير إلى فقدان اتصال الشبكة أو انقطاع المكالمات أو تلف البيانات أو إعادة تشغيل النظام.

حماية الجهد وجودة الطاقة

تحمي كثير من الأجهزة من هبوط الجهد، الارتفاع المفاجئ، فرط الجهد، انخفاض الجهد، تذبذب التردد والضوضاء الكهربائية.

هذه الحماية مهمة للخوادم والشبكات والتحكم في الدخول والمراقبة المرئية والإلكترونيات الطبية والمختبرات ووحدات التحكم الصناعية.

إدارة البطارية ومدة التشغيل

تؤثر حالة البطارية مباشرة في الموثوقية. يجب دعم الشحن، التحذير من انخفاض البطارية، مراقبة الصحة، تقدير مدة التشغيل وخطة الاستبدال.

تتقادم البطاريات مع الوقت؛ قد توفر وحدة UPS وقتاً أقصر بعد سنوات من استخدامها.

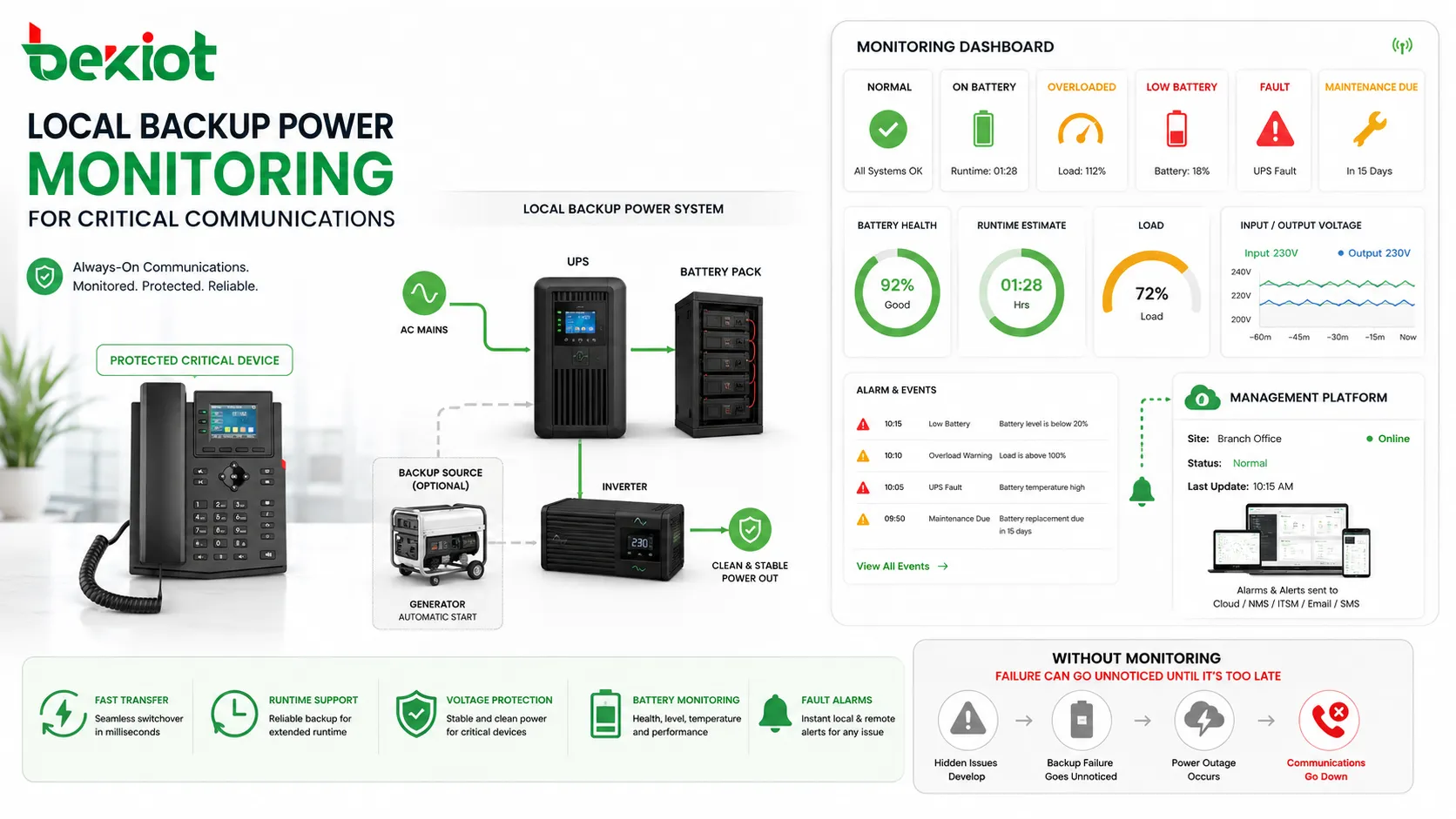

المراقبة والإنذارات

توضح المراقبة ما إذا كان النظام طبيعياً أو يعمل على البطارية أو في حالة حمل زائد أو بطارية منخفضة أو عطل أو حاجة إلى صيانة. يمكن عرض الإنذار محلياً أو إرساله إلى منصة إدارة.

بدون مراقبة قد يفشل النظام بصمت ولا يُكتشف إلا أثناء انقطاع حقيقي.

الفوائد

يوفر الاحتياطي المحلي قيمة عملية بحماية المعدات والخدمات التي يجب أن تبقى متاحة. فهو يقلل التوقف، يحمي البيانات، يدعم الاستجابة للطوارئ ويزيد مرونة النظام.

تقليل انقطاع الخدمة

يمكن للموجهات والمفاتيح والخوادم وأنظمة PBX والإنتركم والكاميرات والتحكم في الدخول والإنذارات وأجهزة المراقبة الاستمرار في العمل.

إذا توقفت هذه الأجهزة قد تتعطل الاتصالات والأمن والعمليات التجارية.

حماية البيانات

قد تفقد الحواسيب والخوادم وأنظمة التخزين ووحدات التحكم المدمجة البيانات أو تتلف عند قطع الطاقة فجأة.

يوفر الاحتياطي وقتاً لإنهاء العمليات أو إيقاف قواعد البيانات وأنظمة التسجيل والملفات ومنصات التحكم بأمان.

السلامة والاستعداد للطوارئ

يجب أن تبقى إضاءة الطوارئ ولوحات الإنذار وأجهزة الاتصال والتحكم في الدخول وأنظمة النداء والأمن عاملة أثناء الحوادث.

يساعد الاحتياطي المحلي في استمرار هذه الوظائف عند غياب الطاقة العادية.

مرونة المواقع الموزعة

قد لا تكون الغرف البعيدة والخزائن الخارجية والفروع وملاجئ الاتصال والمحطات الميدانية محمية بالكامل بالنظام المركزي.

يمنح الاحتياطي المحلي كل نقطة حرجة قدرة مستقلة على الاستمرار.

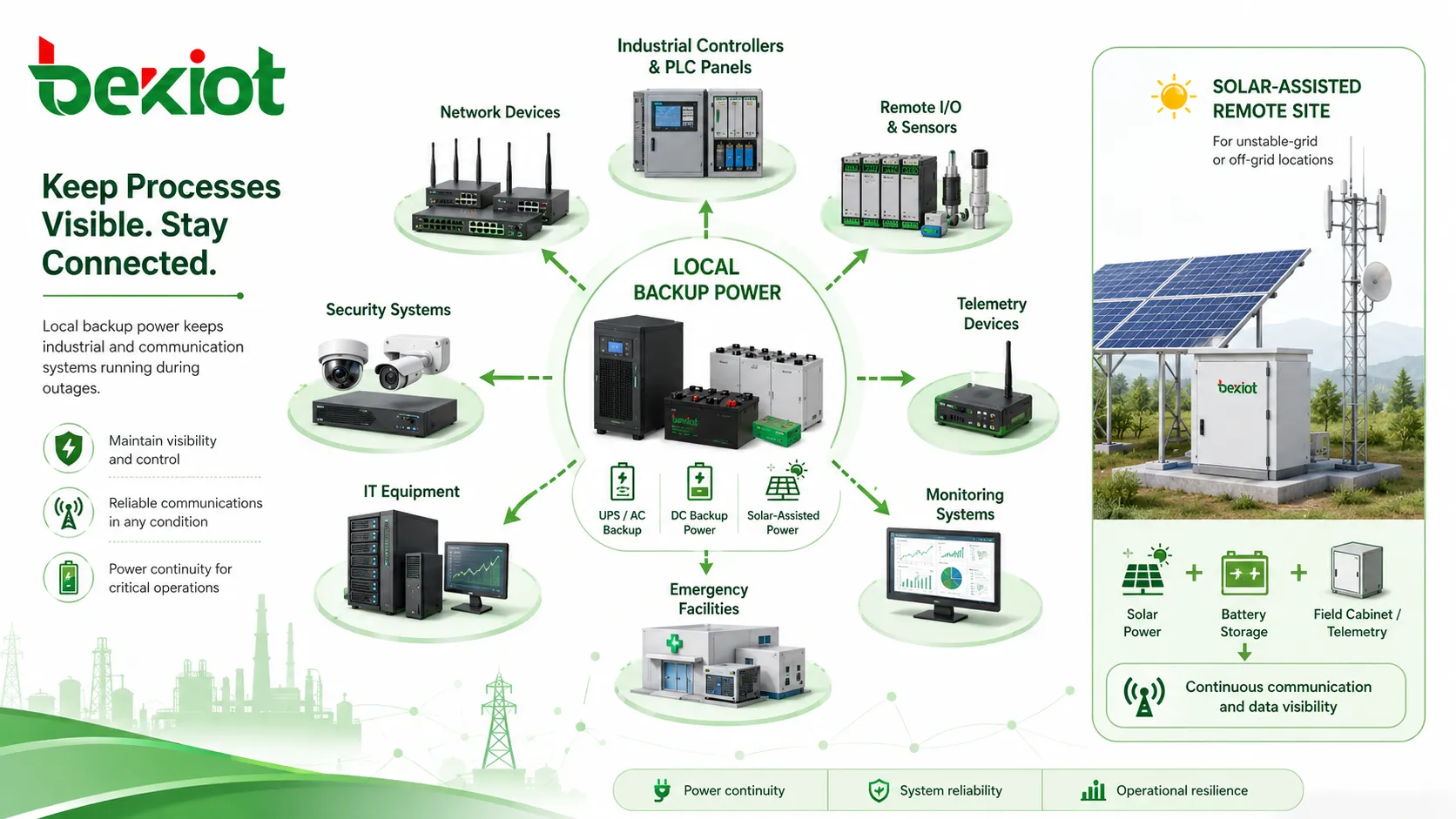

التطبيقات الشائعة

يستخدم عندما يمكن لانقطاع قصير أن يسبب مشكلات تشغيلية أو أمنية أو اتصالية أو متعلقة بالسلامة.

الشبكات والاتصالات

تحتاج الموجهات والمفاتيح وWi-Fi وهواتف SIP وخوادم IP PBX وبوابات VoIP وأنظمة الإنتركم ووحدات النداء وخوادم الاتصال إلى طاقة احتياطية محلية.

في غرف الاتصال وخزائن الشبكة تحافظ UPS على الاتصال وتغطي الفترة قبل توفر طاقة المولد.

الأمن والتحكم في الدخول

قد تحتاج لوحات التحكم في الدخول والأقفال الكهربائية وقارئات البطاقات ومخارج الطوارئ ولوحات الإنذار وكاميرات المراقبة ومحطات الأمن إلى طاقة احتياطية.

ينبغي أن يأخذ التصميم في الاعتبار وضع الفتح الآمن أو الإغلاق الآمن ومدة التشغيل والمتطلبات المحلية.

الحريق وسلامة الأرواح

قد تحتاج لوحات إنذار الحريق وأجهزة الإخطار واتصالات الطوارئ وواجهات التحكم في الدخان ومعدات الإخلاء إلى طاقة احتياطية مخصصة.

يجب تصميم هذه الأنظمة وصيانتها وفق متطلبات الجهة المختصة مع اختبارات وتوثيق مناسبين.

خوادم ومكاتب تقنية المعلومات

تستخدم الخوادم وأنظمة التخزين ومحطات العمل ونقاط البيع UPS محلية لمنع الإيقاف المفاجئ.

إذا طال الانقطاع أكثر من زمن البطارية، يمكن لوحدة UPS إرسال أمر إيقاف آمن.

الصناعة والمراقبة عن بعد

تحتاج وحدات التحكم الصناعية وPLC ووحدات I/O البعيدة والحساسات والبوابات والقياس عن بعد وأنظمة المراقبة إلى طاقة محلية لإبقاء العمليات مرئية أثناء الانقطاع.

في المواقع النائية يمكن استخدام بطاريات مدعومة بالطاقة الشمسية أو أنظمة DC عندما تكون الشبكة غير مستقرة.

الأنواع الشائعة

تختلف التقنية حسب مدة التشغيل، سرعة التحويل، نوع الحمل، بيئة الموقع ومتطلبات الصيانة.

أنظمة UPS

تعد UPS من أكثر حلول الطاقة الاحتياطية المحلية شيوعاً، فهي توفر طاقة البطارية بسرعة وقد تحسن جودة الطاقة.

يتم اختيارها حسب قدرة الحمل ومدة التشغيل وشكل الموجة وسعة البطارية وميزات الإدارة.

الاحتياطي المعتمد على البطاريات

يستخدم في لوحات الإنذار والتحكم في الدخول وأجهزة الطوارئ ومعدات DC.

يتأثر الأداء بعمر البطارية والحرارة وجودة الشحن وتاريخ التفريغ.

الاحتياطي المدعوم بالمولد

المولدات مناسبة للانقطاعات الطويلة والأحمال الكبيرة، لكن الإلكترونيات الحساسة لا تزال تحتاج UPS أثناء بدء المولد والتحويل.

عوامل الاختيار

الاختيار لا يقتصر على حجم البطارية؛ بل يجب النظر إلى الحمل ومدة التشغيل والتحويل والبيئة والصيانة والمراقبة.

حساب الحمل

يجب جمع القدرة الاسمية والفعلية لكل جهاز متصل، مع مراعاة التوسع المستقبلي.

تجنب الحمل الزائد ضروري لأنه يقلل مدة التشغيل والموثوقية.

متطلبات مدة التشغيل

بعض الأنظمة تحتاج وقتاً للإيقاف الآمن فقط، بينما يجب أن تعمل أخرى حتى عودة الكهرباء أو بدء المولد.

أنظمة الاتصالات والطوارئ والأمن الحرجة تحتاج عادة مدة أطول من معدات المكاتب.

زمن التحويل

بعض الأجهزة تتحمل انقطاعاً قصيراً، بينما تعيد أخرى التشغيل فوراً.

الخوادم والاتصالات والشبكات تحتاج غالباً إلى UPS مناسب.

البيئة ومساحة التركيب

الحرارة والرطوبة والغبار والتهوية ومساحة الخزانة ومسار الكابلات والضوضاء والوصول للصيانة كلها عوامل مهمة.

درجات الحرارة العالية تقصر عمر البطارية.

الصيانة والاختبار

يجب صيانة النظام بانتظام؛ فقد يبدو طبيعياً يومياً لكنه يفشل عند الانقطاع إذا كانت البطارية ضعيفة أو الحمل زائد أو الإعدادات غير صحيحة.

اختبار مدة التشغيل

يؤكد الاختبار قدرة النظام على دعم الحمل للمدة المطلوبة في ظروف مسيطر عليها.

إذا كانت المدة أقل من المتوقع فقد يكون السبب تقادم البطارية أو زيادة الحمل أو سوء الشحن أو الحرارة أو عطل البطارية.

فحص البطاريات

يجب فحص العمر والانتفاخ والتسرب والتآكل والأطراف والحرارة والمؤشرات. في الأنظمة الحرجة يجب الاستبدال قبل الفشل.

مراجعة تغيرات الحمل

قد تضاف أجهزة جديدة دون إعادة حساب السعة، مما يؤدي إلى حمل زائد أو مدة تشغيل أقصر.

يجب تحديث سجلات الأحمال عند إضافة أو إزالة المعدات.

مراقبة الإنذارات

يجب التعامل مع إنذارات الحمل الزائد، عطل البطارية، انخفاض البطارية، فشل الطاقة، عطل الشاحن، الحرارة أو فشل الاختبار الذاتي.

تجاهل الإنذار قد يتحول إلى توقف خدمة عند الانقطاع التالي.

أخطاء شائعة يجب تجنبها

من الأخطاء الشائعة توصيل عدد كبير من الأجهزة بوحدة UPS واحدة، أو حماية الجهاز الرئيسي فقط مع نسيان معدات الشبكة المرتبطة، أو افتراض أن المولد يغني عن كل احتياجات UPS.

يجب حماية مسار الخدمة بالكامل، لأن جهازاً واحداً غير محمي قد يؤدي إلى فشل الخدمة كلها.

أفضل ممارسات النشر

ينبغي تصميم الطاقة الاحتياطية المحلية كجزء من النظام الكامل، مع جرد الأحمال، أهداف مدة التشغيل، خطة الصيانة، مراقبة الإنذارات وإجراءات الاستعادة.

حماية مسار الخدمة الكامل

قد يحتاج نظام الاتصال إلى خادم PBX ومفتاح شبكة وموجه وبوابة وطرف وربما نظام تسجيل.

إذا لم تتم حماية جهاز ضروري، فقد تفشل الخدمة رغم وجود طاقة احتياطية لبقية الأجهزة.

استخدام ملصقات واضحة

يجب وسم المخارج والدوائر ومخارج UPS وخزائن البطاريات والأجهزة المتصلة بوضوح.

يساعد ذلك الفنيين على معرفة ما هو محمي وما هو غير محمي.

توثيق مدة التشغيل والمسؤوليات

يجب توثيق مدة التشغيل المتوقعة، الحمل المتصل، نوع البطارية، تاريخ الاستبدال، مسؤول الصيانة، جهة الإنذار وإجراء الاختبار.

مراجعة التصميم بعد التغييرات

عند إضافة أو إزالة أو ترقية أو نقل المعدات، يجب مراجعة الطلب الكهربائي ومدة التشغيل ومسارات الكابلات وإعدادات المراقبة.

FAQ

هل يمكنه دعم أجهزة AC وDC معاً؟

نعم، إذا صُممت البنية بشكل صحيح. أحمال AC تستخدم UPS أو عاكساً، وأحمال DC تستخدم نظام بطاريات DC أو مصدر DC منظم.

كيف أعرف أن UPS محمل فوق طاقته؟

تعرض معظم وحدات UPS نسبة الحمل عبر شاشة أو برنامج أو بطاقة SNMP أو مؤشر إنذار.

هل يجب تركيبه في كل خزانة شبكة؟

ليس دائماً؛ يعتمد ذلك على أهمية الأجهزة داخل الخزانة.

ما أسباب فشل البطاريات مبكراً؟

الحرارة العالية، التفريغ العميق المتكرر، الشحن الضعيف، العمر، النوع غير المناسب، الحمل الزائد وسوء التهوية.

هل يحمي من الصواعق؟

قد يوفر UPS حماية محدودة من الارتفاعات المفاجئة، لكنه لا يغني عن مانعات الصواعق وSPD والتأريض والربط الكهربائي.

ما الذي يجب فحصه بعد انقطاع طويل؟

حالة البطارية، الشحن، سجل الإنذارات، الحمل المتصل، سجلات الأحداث، إعادة تشغيل الأجهزة وأي إيقاف غير متوقع.
