موصل RJ45 هو أحد أكثر الواجهات استخدامًا على نطاق واسع في أنظمة الاتصالات والشبكات الحديثة. يُرى بشكل شائع على كابلات الإيثرنت، ومفاتيح الشبكة، وأجهزة التوجيه، وهواتف IP، وأجهزة الكمبيوتر، والكاميرات، ونقاط الوصول اللاسلكية، والعديد من الأجهزة المتصلة الأخرى. في كل من البيئات التجارية والصناعية، أصبح RJ45 لبنة أساسية لنقل البيانات السلكية الموثوقة.
تأتي شعبيته من مزيج عملي من التوحيد القياسي، وسهولة الاستخدام، والاتصال المادي المستقر، والدعم لاتصالات الشبكة عالية السرعة. سواء كان الهدف هو توصيل أجهزة المكاتب، أو بناء كابلات هيكلية في حرم جامعي، أو نشر معدات شبكات صناعية، أو ربط أطراف الصوت والبيانات في غرفة تحكم، يظل RJ45 أحد أكثر أنواع الموصلات أهمية ومألوفة في عالم الشبكات.
موصلات RJ45 هي الواجهة القياسية لكابلات الإيثرنت في الشبكات السلكية الحديثة.
ما هو موصل RJ45؟
موصل RJ45 هو موصل نمطي شائع الاستخدام لشبكات الإيثرنت. إنه مصمم لإنهاء كبلات الشبكة النحاسية المزدوجة الملتوية وتوصيلها بأجهزة مثل المحولات وأجهزة التوجيه وأجهزة الكمبيوتر وهواتف IP وغيرها من المعدات الممكّنة للشبكة. في الاستخدام اليومي، غالبًا ما يشير الناس إليه ببساطة على أنه موصل شبكة أو قابس إيثرنت.
يأتي مصطلح "RJ" من "مقبس مسجل"، بينما أصبح "RJ45" الاسم الشائع المقبول على نطاق واسع للموصل النمطي ذي 8 مواضع المستخدم في كابلات الإيثرنت. في لغة الشبكات العملية، يشير RJ45 عادةً إلى تنسيق الموصل 8P8C المألوف، مما يعني أنه يحتوي على ثمانية مواضع وثمانية جهات اتصال.
لأنه يدعم الكابلات الهيكلية واتصال الإيثرنت القياسي، فإن RJ45 هو واجهة حاسمة للشبكات المحلية. يتم استخدامه في كل شيء بدءًا من تركيبات المكاتب الصغيرة إلى مراكز البيانات وأنظمة النقل ومواقع التصنيع والبنية التحتية للأمن.
من الأفضل فهم RJ45 على أنه الموصل النمطي القياسي المستخدم لإنهاء وتوصيل كابلات الإيثرنت النحاسية في شبكات IP السلكية.
الهيكل الأساسي لموصل RJ45
تصميم نمطي ذو ثمانية مواضع
يستخدم موصل RJ45 جسمًا ذو ثمانية مواضع مع ثمانية جهات اتصال معدنية. يسمح هذا التصميم له بالعمل مع كابلات الإيثرنت المزدوجة الملتوية للاتصال بالشبكة. مقارنة بموصلات الهاتف الأصغر مثل RJ11، فإن RJ45 أعرض جسديًا وهو مخصص للبيانات بدلاً من خطوط الصوت التناظرية التقليدية.
يساعد ترتيب التلامس الموحد في الحفاظ على التوافق عبر مجموعة واسعة من أجهزة الشبكة. هذا هو أحد الأسباب التي جعلت RJ45 واجهة عالمية للاتصالات السلكية.
غلاف بلاستيكي بلسان قفل
مثل الموصلات النمطية الأخرى، يستخدم RJ45 قابسًا بلاستيكيًا بلسان قفل على شكل زنبرك. عند إدخاله في منفذ الجهاز، يستقر اللسان في مكانه ويثبت الاتصال بشكل آمن. يوفر هذا توازنًا عمليًا بين التركيب السريع والاستقرار الميكانيكي.
في بيئات الشبكة حيث قد يتم نقل الكابلات أو استبدالها أو تصحيحها بشكل متكرر، تدعم آلية القفل البسيطة هذه الصيانة والعمل الميداني الفعالين.
الإنهاء على الكبل المزدوج الملتوي
عادةً ما يتم توصيل موصلات RJ45 بكابلات نحاسية مزدوجة ملتوية مثل Cat5e أو Cat6 أو Cat6A أو فئات أعلى، اعتمادًا على متطلبات الشبكة. يتم ترتيب الموصلات الداخلية بترتيب محدد حتى يتمكن الموصل من دعم اتصال الإيثرنت بشكل صحيح.
نظرًا لأن سلامة الإشارة مهمة في شبكات البيانات، فإن الإنهاء الصحيح للكابل وجودة التلامس ومطابقة الفئة تلعب جميعها دورًا مهمًا في الأداء العام.
الميزات الرئيسية لموصل RJ45
واجهة قياسية لشبكات الإيثرنت
أهم ميزة لـ RJ45 هي أنه بمثابة الموصل القياسي لشبكات الإيثرنت القائمة على النحاس. إنه معترف به عالميًا ومدعوم من نظام بيئي واسع من المحولات وأجهزة التوجيه ونقاط النهاية ومكونات الكابلات الهيكلية.
هذا التوحيد يجعل الشراء والصيانة والتوسع والتكامل أسهل بكثير. يمكن للأجهزة من بائعين مختلفين الاتصال داخل إطار الإيثرنت نفسه طالما أنها تتبع معايير الشبكة ذات الصلة.
يدعم نقل البيانات عالية السرعة بشكل موثوق
تُستخدم موصلات RJ45 في شبكات البيانات التي تدعم نطاقًا تردديًا أعلى بكثير من موصلات الهاتف التقليدية. اعتمادًا على فئة الكابل وجودة الأجهزة وتصميم الارتباط، يمكن لاتصالات الإيثرنت النحاسية القائمة على RJ45 دعم سرعات الشبكة الشائعة في المؤسسات والصناعة التي تتراوح من 10 ميجابت في الثانية و100 ميجابت في الثانية إلى 1 جيجابت في الثانية و2.5 جيجابت في الثانية و5 جيجابت في الثانية و10 جيجابت في الثانية، وفي بعض الحالات أكثر من ذلك ضمن سيناريوهات متخصصة.
هذا يجعل RJ45 مناسبًا للصوت والفيديو وبيانات التحكم وحركة مرور المكاتب وتدفقات الأمن والعديد من خدمات الشبكات اليومية في بنية تحتية واحدة.
يُستخدم RJ45 على نطاق واسع لتوصيل نقاط النهاية ومعدات الشبكة في بيئات المكاتب والحرم الجامعية والصناعية.
توافق واسع مع أجهزة الشبكة
تظهر موصلات RJ45 على مجموعة واسعة جدًا من الأجهزة. تشمل الأمثلة الشائعة المحولات وأجهزة التوجيه وأجهزة الكمبيوتر وهواتف IP والطابعات ومسجلات الفيديو الشبكية والكاميرات ووحدات التحكم الصناعية ونقاط الوصول اللاسلكية والبوابات. هذا التوافق الواسع هو أحد الأسباب الرئيسية التي جعلت RJ45 تظل مركزية لنشر الإيثرنت النحاسي.
بالنسبة لمصممي الأنظمة، يوفر الموصل واجهة عملية ومألوفة عبر أنظمة الصوت والبيانات والأمن والأتمتة.
يدعم نشر الطاقة عبر الإيثرنت
ميزة رئيسية أخرى هي التوافق مع الطاقة عبر الإيثرنت في العديد من تطبيقات الشبكات. من خلال نفس كابل الإيثرنت الذي يتم إنهاؤه بواسطة موصلات RJ45، يمكن لبعض الأجهزة استقبال كل من البيانات والطاقة الكهربائية. هذا ذو قيمة خاصة لهواتف IP وأجهزة التحكم في الوصول وأطراف الاتصال الداخلي ونقاط الوصول اللاسلكية وكاميرات IP.
من خلال تقليل الحاجة إلى أسلاك طاقة محلية منفصلة في العديد من عمليات النشر، تساعد اتصالات PoE القائمة على RJ45 في تبسيط التركيب وتحسين مرونة الموقع.
مناسب للتصحيح والصيانة
يسهل استخدام موصلات RJ45 في لوحات التصحيح، وحبال التصحيح، ومقابس الحائط، ومنافذ الأجهزة، وخزائن المعدات. هذا يجعلها مناسبة جدًا لأنظمة الكابلات الهيكلية، حيث يكون التصحيح المنظم والاستبدال السريع للخدمة مهمين.
في عمليات الشبكات اليومية، يمكن عادةً التعامل مع حبال التصحيح التالفة أو نقاط النهاية المنقولة بسرعة دون إعادة توصيل أسلاك كبيرة، مما يساعد في تقليل اضطراب الخدمة.
كيف يتم استخدام أسلاك RJ45 بشكل شائع
الكابلات الهيكلية في المباني
يستخدم RJ45 بشكل شائع كواجهة نقطة النهاية في أنظمة الكابلات الهيكلية للمكاتب والحرم الجامعية والمستشفيات والفنادق والمصانع ومرافق النقل ومراكز التحكم. تنتهي الكابلات الأفقية عادةً في مقابس الحائط ولوحات التصحيح، بينما تربط حبال التصحيح ذات موصلات RJ45 أجهزة المستخدم والمحولات.
يوفر هذا الترتيب إطارًا نظيفًا وقابلاً للتطوير وموحدًا لنمو الشبكة وصيانتها.
استخدام مباشر ومتقاطع
تاريخيًا، يمكن توصيل كبلات إيثرنت RJ45 ككابلات مباشرة أو متقاطعة اعتمادًا على الأجهزة التي يتم توصيلها. ومع ذلك، في العديد من الشبكات الحديثة، قللت إمكانيات MDI-X التلقائية على المحولات ونقاط النهاية من أهمية التخطيط اليدوي للتقاطع في التركيبات اليومية.
> ومع ذلك، لا يزال فهم أهمية ترتيب الدبابيس ومعايير الإنهاء مفيدًا، خاصة في استكشاف الأخطاء وإصلاحها وأعمال الكابلات المخصصة.
معايير الإنهاء الشائعة
عادةً ما يتم إنهاء موصلات RJ45 وفقًا لأنماط الأسلاك T568A أو T568B. يحدد كلا المعيارين ترتيب أزواج الكابلات داخل الموصل. النقطة الأساسية هي الاتساق عبر طرفي الارتباط، ما لم يكن نوع كابل معين مطلوبًا عن قصد.
في معظم عمليات نشر الشبكات العملية، يختار الفنيون معيارًا واحدًا للموقع ويتبعونه باستمرار لتقليل الارتباك وأخطاء التركيب.

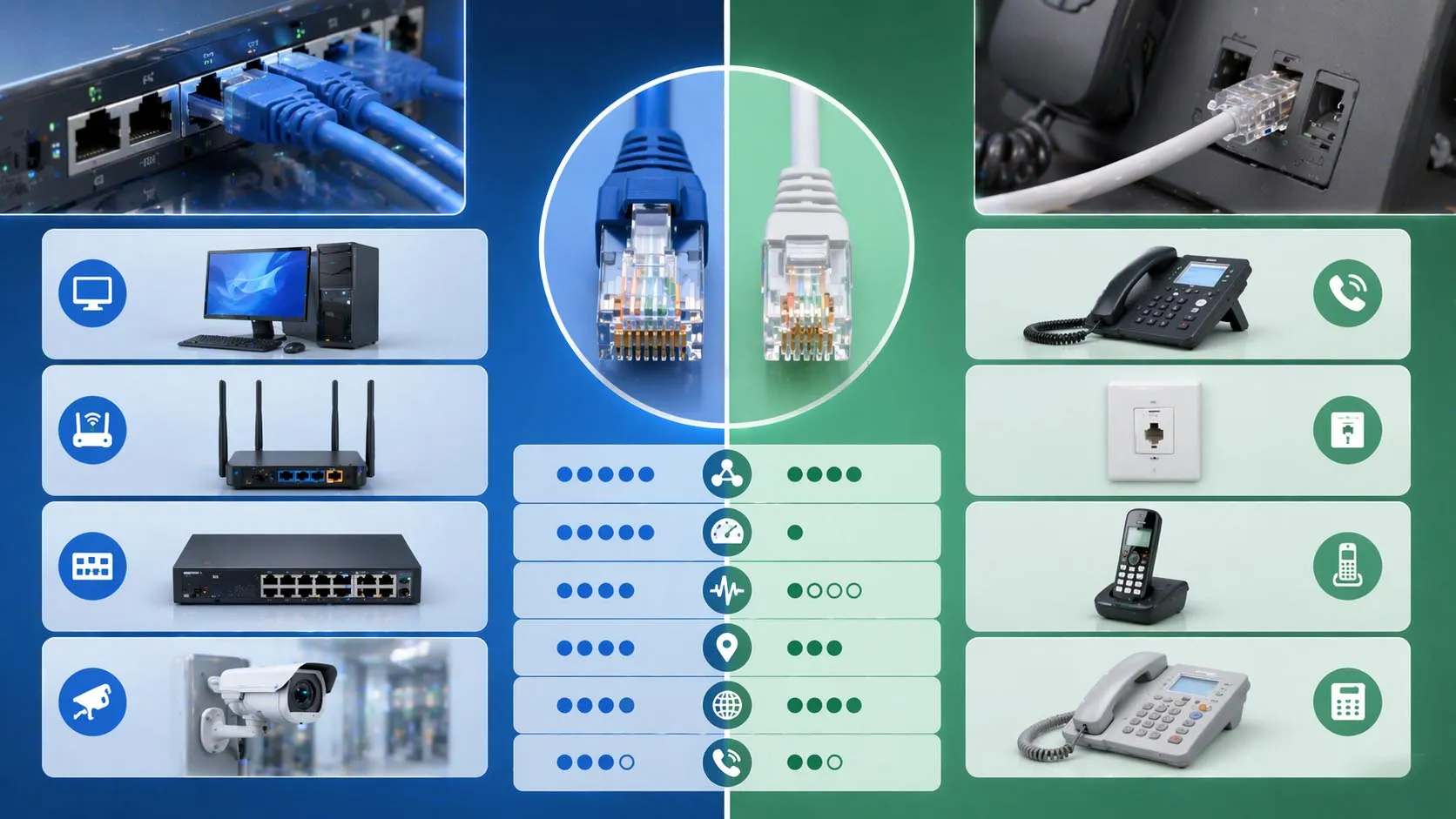

RJ45 مقابل RJ11: ما الفرق؟
RJ45 و RJ11 كلاهما موصلان نمطيان، لكنهما يخدمان أغراضًا مختلفة جدًا. يرتبط RJ45 بشكل أساسي بشبكات بيانات الإيثرنت، بينما يرتبط RJ11 بشكل أساسي بخطوط الهاتف والصوت التناظرية. يؤثر الاختلاف على الحجم المادي وعدد جهات الاتصال ونوع الإشارة وسيناريوهات الاستخدام النموذجية.
فهم هذا الاختلاف مهم في تصميم النظام لأن المواقع الحديثة قد تحتوي على كلا الموصلين. على سبيل المثال، قد يستخدم هاتف IP RJ45 للارتباط الصاعد بالشبكة، بينما قد تستخدم بوابة تناظرية RJ11 لمنفذ الهاتف الخاص بها.
| البند | RJ45 | RJ11 |
|---|
| الاستخدام الرئيسي | شبكات بيانات الإيثرنت | اتصال خط الهاتف والصوت التناظري |
| حجم الموصل | موصل نمطي أكبر | موصل نمطي أصغر |
| جهات الاتصال النموذجية | 8 جهات اتصال | عادةً عدد أقل من جهات الاتصال لخطوط الصوت |
| الأجهزة النموذجية | محولات، أجهزة توجيه، هواتف IP، أجهزة كمبيوتر، كاميرات | هواتف، آلات فاكس، مودمات، بوابات تناظرية |
| الدور الرئيسي | اتصال شبكة قائم على الحزم | الصوت التناظري وإشارات الخط |
يُستخدم RJ45 للإيثرنت والاتصال القائم على IP، بينما يُستخدم RJ11 بشكل أساسي للهاتف التقليدي واتصال الخطوط التناظرية.
التطبيقات الشائعة لموصل RJ45
شبكات المكاتب والمؤسسات
يُستخدم RJ45 في جميع أنحاء بيئات المكاتب لتوصيل أجهزة الكمبيوتر المكتبية والطابعات وهواتف IP والمحولات وأجهزة التوجيه. يشكل أساس الطبقة المادية للوصول إلى الشبكة السلكية اليومية في المساحات التجارية والمؤسسية.
نظرًا لأنه موحد وسهل التصحيح، فإنه يدعم كلاً من التركيبات الجديدة والتوسع المستمر للشبكة.
هواتف IP والاتصالات الموحدة
تستخدم معظم هواتف SIP وأطراف اتصالات IP منافذ إيثرنت RJ45 للاتصال بالشبكة. في عمليات النشر هذه، يسمح اتصال RJ45 للأجهزة بالوصول إلى الشبكة المحلية، والتسجيل في IP PBX أو منصة SIP، وغالبًا ما تستقبل الطاقة من خلال PoE.
هذا يجعل RJ45 موصلًا أساسيًا في عمليات نشر الصوت الحديثة حيث يتم دمج الهاتف في البنية التحتية العامة لـ IP.
أنظمة الأمن والمراقبة
يُستخدم RJ45 على نطاق واسع في كاميرات IP ومسجلات الفيديو الشبكية ووحدات التحكم في الوصول ومحطات الاتصال الداخلي وأجهزة الأمن ذات الصلة. في العديد من هذه الأنظمة، يمكن لاتصال إيثرنت واحد أن يحمل كلاً من البيانات والطاقة عند دعم PoE.
هذا يبسط النشر عبر الحرم الجامعية ومرافق وقوف السيارات والمصانع الصناعية ومواقع النقل والمباني العامة.
إيثرنت صناعي وأتمتة
في البيئات الصناعية، غالبًا ما يُستخدم RJ45 للمحولات الصناعية وواجهات HMI ووحدات التحكم والبوابات ومعدات الاتصالات التي تعتمد على شبكات الإيثرنت. على الرغم من أن البيئات القاسية قد تتطلب أغلفة محصنة أو واجهات محمية، إلا أن تنسيق RJ45 الأساسي يظل شائعًا في تصميم الاتصالات الصناعية.
هذا يجعله ذا صلة ليس فقط في شبكات LAN التجارية ولكن أيضًا في التصنيع والمرافق والتحكم في النقل وأنظمة المراقبة الصناعية.
غرف البيانات وأنظمة التصحيح
تعتبر موصلات RJ45 أساسية أيضًا في الرفوف ولوحات التصحيح وخزائن الشبكات وغرف المعدات. تساعد في تنظيم الروابط الشبكية الهيكلية بشكل واضح وفعال، وهو أمر ضروري لاستكشاف الأخطاء وإصلاحها وإدارة المنافذ وتخطيط البنية التحتية القابلة للتطوير.
في الأنظمة المصممة جيدًا، يدعم الوضوح المادي الذي توفره التصحيحات القائمة على RJ45 كلاً من موثوقية الشبكة وقابلية الصيانة على المدى الطويل.
مزايا استخدام RJ45
موحد على نطاق واسع وسهل التوريد
موصلات RJ45 والكابلات ومقابس كيستون ولوحات التصحيح والأدوات متوفرة على نطاق واسع في جميع أنحاء العالم. يقلل هذا النظام البيئي الواسع من صعوبة الشراء ويدعم التنفيذ المتسق عبر المشاريع ذات الأحجام المختلفة.
بالنسبة للمقاولين والمدمجين وفرق الصيانة، هذا يعني حواجز أقل أمام النشر وتخطيط أسهل لقطع الغيار.
مرن للعديد من الأنظمة المتصلة بالشبكة
لا يقتصر RJ45 على تكنولوجيا المعلومات في المكاتب. يمكنه دعم شبكات الاتصالات وأنظمة الأمن وهاتف IP والأتمتة الصناعية وأنظمة المباني واتصال أجهزة الحافة. هذه المرونة تجعله أحد أكثر أنواع الموصلات عملية في البنية التحتية الحديثة.
في المشاريع متعددة الاستخدامات، يمكن لمعيار الموصل المشترك أيضًا تبسيط التدريب والدعم الميداني.
يدعم البنية التحتية IP القابلة للتطوير
نظرًا لأن RJ45 مرتبط بشبكات الإيثرنت، فإنه يتناسب بشكل طبيعي مع بنية IP القابلة للتطوير. يمكن للمؤسسات البدء صغيرة والتوسع بمرور الوقت مع الحفاظ على واجهة مادية متسقة للعديد من الأجهزة والخدمات المختلفة.
هذا يساعد في جعل نمو الشبكة أكثر تنظيماً ومعيارية وفعالية من حيث التكلفة.
قيود RJ45
يعتمد الأداء على جودة الكابل والتركيب
على الرغم من أن RJ45 يدعم الشبكات عالية السرعة، إلا أن الأداء لا يتحدد بواسطة الموصل وحده. تؤثر فئة الكابل وجودة الإنهاء وتصميم المسار والظروف الكهرومغناطيسية وطول الارتباط على النتيجة النهائية.
يمكن أن يؤدي الضغط غير الصحيح، أو ممارسات التدريع السيئة، أو المكونات غير المتطابقة إلى تقليل الأداء وخلق مشاكل في الشبكة.
ليس مثاليًا لكل بيئة قاسية بدون حماية
تُستخدم موصلات RJ45 القياسية على نطاق واسع في الأماكن المغلقة، ولكن البيئات الصناعية القاسية أو البحرية أو المتربة أو الرطبة أو شديدة الاهتزاز قد تتطلب أغلفة واقية متخصصة أو موصلات محكمة الغلق أو تجميعات ذات تصنيف صناعي.
في هذه الحالات، قد يظل RJ45 جزءًا من النظام، لكنه غالبًا ما يحتاج إلى حماية إضافية لتلبية توقعات الموثوقية.
الخلاصة
موصل RJ45 هو الواجهة النمطية القياسية لشبكات الإيثرنت النحاسية وأحد أهم المكونات المادية في أنظمة الاتصالات السلكية الحديثة. جعله تصميمه ذو الثمانية جهات اتصال وتوافقه الواسع ودعمه لنقل البيانات عالية السرعة وملاءمته للكابلات الهيكلية أمرًا أساسيًا عبر المكاتب والحرم الجامعية والمواقع الصناعية وغرف التحكم وشبكات الأمن.
من أجهزة الكمبيوتر والمحولات إلى هواتف IP والكاميرات وأجهزة الحافة التي تعمل بـ PoE، يوفر RJ45 طريقة اتصال مألوفة وموثوقة تدعم البنية التحتية IP القابلة للتطوير. بالنسبة لأي شخص مشارك في الشبكات أو أنظمة الاتصالات أو تكنولوجيا المباني المتكاملة، فإن فهم RJ45 أمر أساسي لتخطيط التركيب الصحيح وتصميم النظام.
باختصار، RJ45 هو أكثر بكثير من مجرد قابس شبكة. إنها واجهة أساسية تساعد في ربط بيئات الاتصالات الرقمية الحديثة بطريقة عملية وموحدة وفعالة.
الأسئلة الشائعة
ما هو استخدام موصل RJ45؟
تستخدم موصلات RJ45 بشكل أساسي لشبكات الإيثرنت. تقوم بتوصيل الكابلات النحاسية المزدوجة الملتوية بأجهزة مثل المحولات وأجهزة التوجيه وأجهزة الكمبيوتر وهواتف IP والكاميرات وغيرها من معدات الشبكات.
هل RJ45 هو نفس الإيثرنت؟
ليس تمامًا. الإيثرنت هي تقنية الشبكات، بينما RJ45 هو تنسيق الموصل الشائع المستخدم في العديد من كابلات ومنافذ الإيثرنت النحاسية.
هل يمكن لـ RJ45 حمل الطاقة وكذلك البيانات؟
نعم، في العديد من التطبيقات يمكن لاتصالات RJ45 دعم الطاقة عبر الإيثرنت، مما يسمح للأجهزة المتوافقة باستقبال كل من بيانات الشبكة والطاقة الكهربائية من خلال نفس الكابل.
ما الفرق بين RJ45 و RJ11؟
يستخدم RJ45 بشكل أساسي لشبكات بيانات الإيثرنت، بينما يستخدم RJ11 بشكل أساسي لخطوط الهاتف والصوت التناظرية. RJ45 أكبر وله جهات اتصال أكثر.
ما الأجهزة التي تستخدم RJ45 بشكل شائع؟
تشمل الأجهزة الشائعة أجهزة الكمبيوتر والمحولات وأجهزة التوجيه وهواتف IP وكاميرات IP ونقاط الوصول اللاسلكية والطابعات والبوابات الصناعية ومعدات الفيديو الشبكية.
هل لا يزال RJ45 مستخدمًا على نطاق واسع اليوم؟
نعم. لا يزال RJ45 أحد أكثر الموصلات استخدامًا على نطاق واسع في الشبكات السلكية ولا يزال مهمًا في نشر أنظمة المؤسسات والصناعة والأمن والاتصالات.
