بوابة الهاتف هي جهاز أو نظام اتصال يربط شبكات صوت مختلفة ويحوّل المكالمات بين أساليب إشارات وتنسيقات وسائط وواجهات خطوط وتقنيات نقل متعددة. وهي تسمح لأنظمة الهاتف التقليدية والهواتف التناظرية ومنصات PBX وخطوط PSTN وترنكات ISDN وخوادم SIP وشبكات VoIP والبوابات المتنقلة ومنصات المؤسسات بالعمل معاً.

في كثير من المؤسسات لا توجد الاتصالات الصوتية بصيغة واحدة فقط. فقد تستخدم الشركة خطوطاً تناظرية وترنكات رقمية ومعدات PBX قديمة وهواتف SIP وخدمات سحابية وأجهزة فاكس وأنظمة نداء وهواتف طوارئ في الوقت نفسه. تساعد البوابة هذه الأنظمة على تبادل المكالمات دون استبدال كل جهاز فوراً.

الجسر بين شبكات الصوت القديمة والجديدة

بُنيت أنظمة الهاتف التقليدية حول الصوت بتبديل الدارات. كانت المكالمات تمر عبر أسلاك نحاسية تناظرية أو ترنكات E1/T1 أو ISDN PRI أو شبكات المشغلين. أما الاتصالات الحديثة فتستخدم أكثر SIP وVoIP وIP PBX والهاتف السحابي والاتصالات الموحدة وأنظمة الإرسال عبر IP.

التحدي أن العديد من المؤسسات لا تستطيع نقل كل شيء إلى IP دفعة واحدة. فقد تحتاج إلى أرقام موجودة وأجهزة طوارئ تناظرية وفاكسات وهواتف مصاعد وهواتف غرف فنادق وأجهزة اتصال إنذار وواجهات نداء واستثمارات PBX لا تزال عاملة. توفر البوابة مسار ترحيل مضبوطاً.

بدلاً من فرض استبدال كامل، تقوم البوابة بالترجمة بين الجانب القديم والجانب القائم على IP. فهي تساعد على الحفاظ على الخطوط، حماية الأجهزة القديمة، ربط الفروع البعيدة، دعم ترنكات SIP وتوسيع خدمات الصوت عبر أنواع مختلفة من الشبكات.

كيف تعمل عملية التحويل

ترجمة الإشارات

كل مكالمة تحتاج إلى إشارات. تخبر الإشارات النظام بمن يتصل، أي رقم تم طلبه، هل الوجهة ترن، متى تمت الإجابة ومتى انتهت المكالمة. الشبكات المختلفة تستخدم طرقاً مختلفة.

يمكن للبوابة تحويل بدء الحلقة التناظري وFXO وFXS وISDN PRI وE1/T1 وواجهات مرتبطة بـSS7 وإشارات GSM وغيرها إلى إشارات SIP لمنصة IP PBX أو VoIP. وبذلك يتم إنشاء المكالمات بشكل صحيح بين أنظمة غير متشابهة.

تحويل الوسائط

بعد إنشاء المكالمة يجب نقل الصوت بين الأطراف. تستخدم الأنظمة التقليدية إشارات كهربائية تناظرية أو قنوات رقمية، بينما تستخدم أنظمة IP عادة حزم صوت RTP عبر الشبكة.

تحوّل البوابة مسار الوسائط لكي يمر الصوت بين هذه الصيغ. وقد تعالج أيضاً تفاوض الترميزات وإلغاء الصدى وضبط الكسب والتجزئة وتحويل DTMF ومخزن الاهتزاز حسب التطبيق.

معالجة الأرقام

قد تحتاج أرقام الهاتف إلى تنسيق قبل التوجيه. يمكن للمستخدم طلب امتداد قصير أو رقم محلي أو دولي أو بادئة وصول للترنك. تستطيع البوابة تعديل الأرقام وإضافة بادئات وحذف رموز وتوحيد الأرقام وتوجيهها وفق خطة الاتصال.

هذا مهم خصوصاً عند ربط PBX قديم بترنكات SIP أو توجيه المكالمات بين مواقع متعددة تستخدم خطط ترقيم مختلفة.

اختيار المسار

يمكن للبوابة تحديد الطريق الذي يجب أن تسلكه المكالمة. فالمكالمات المحلية قد تخرج عبر PSTN، والبعيدة عبر SIP، والطوارئ عبر مسار مخصص، والاتصالات الاحتياطية عبر ترنك آخر عند فشل الاتصال الأساسي.

تساعد قواعد التوجيه على ضبط التكلفة وتحسين الاعتمادية والحفاظ على المكالمات المهمة أثناء مشكلات الشبكة أو المشغل.

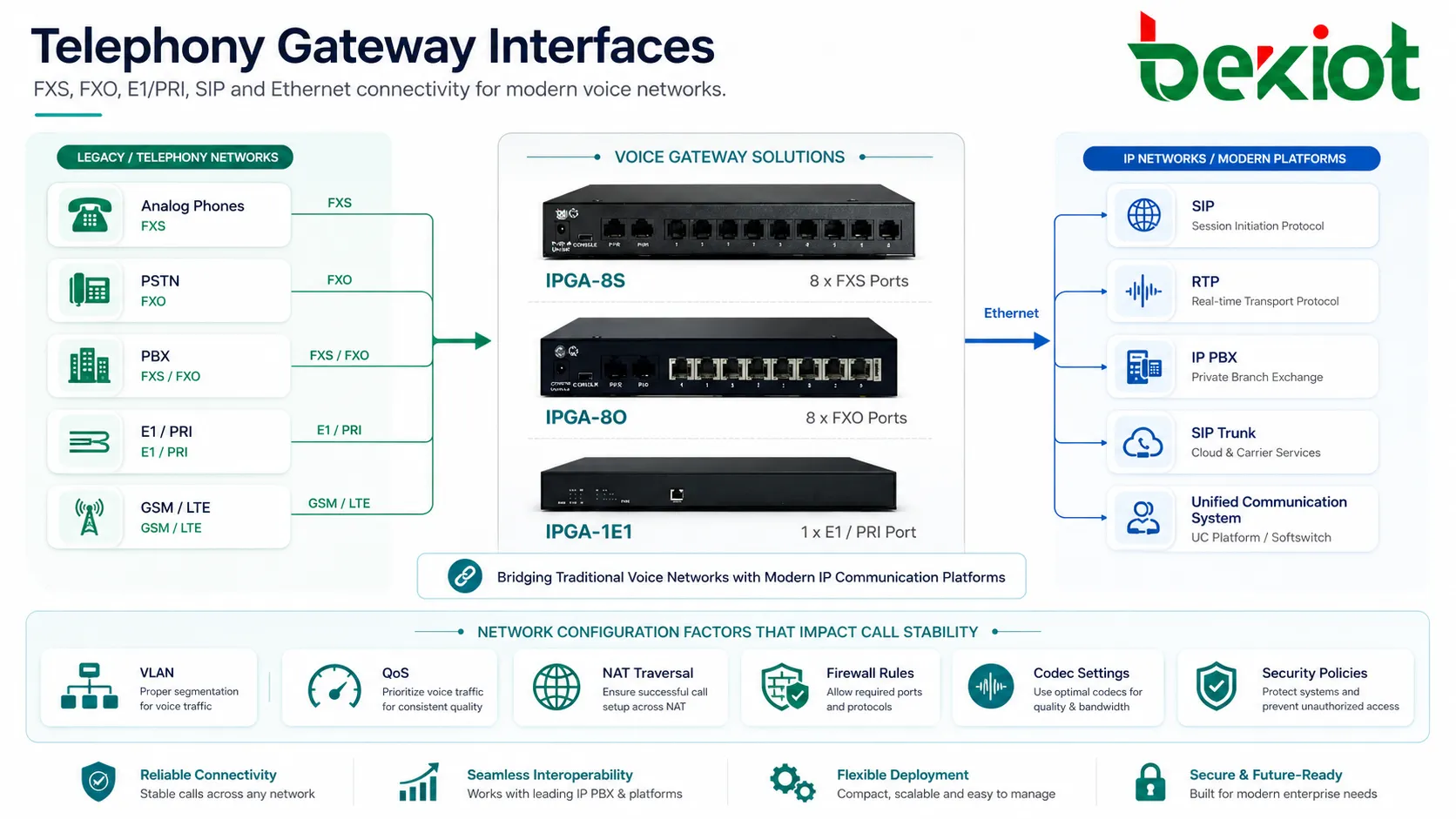

أنواع الواجهات الشائعة

منافذ FXS

توفر منافذ FXS خدمة هاتف تناظرية للأجهزة الطرفية مثل الهواتف والفاكسات وهواتف المصاعد وهواتف الطوارئ أو المودم. يقدّم المنفذ نغمة الاتصال وجهد الرنين وتغذية الخط للجهاز المتصل.

تكون بوابات FXS مفيدة عندما يجب توصيل أجهزة تناظرية قديمة بمنصة IP PBX أو SIP. فهي تسمح بالإبقاء على بعض الأجهزة مع تحديث نواة نظام الهاتف.

منافذ FXO

تتصل منافذ FXO بخطوط هاتف تناظرية من الشبكة العامة أو من PBX قديم. ومن منظور الخط تتصرف مثل هاتف تناظري وتسمح بدخول وخروج المكالمات عبر PSTN.

تُستخدم بوابات FXO غالباً عند ربط ترنكات تناظرية موجودة بمنصة VoIP أو الاحتفاظ بخطوط PSTN كمسارات احتياطية.

واجهات E1/T1 وPRI

تربط بوابات الترنك الرقمية أنظمة PBX ودوائر المشغلين ومنصات الهاتف IP عبر واجهات E1 أو T1 أو PRI. وهي شائعة في مشاريع الهجرة التي تحتاج إلى ربط PBX قديم أو ترنك رقمي ببنية SIP.

يمكن لبوابات PRI حمل العديد من المكالمات المتزامنة ودعم رقم المتصل وDID وعرض الرقم الصادر والتحكم المنظم في المكالمات بحسب المشغل وإعداد PBX.

واجهات GSM وLTE

تربط البوابات المتنقلة أنظمة هاتف المؤسسات بالشبكات الخلوية. وقد تستخدم للمسارات الاحتياطية المتنقلة والمواقع البعيدة والنشر المؤقت والأماكن التي يكون فيها الوصول السلكي محدوداً.

تتطلب هذه البوابات إدارة دقيقة لبطاقات SIM ومراجعة سياسات المشغل واختبار جودة الإشارة وتخطيط تكلفة المكالمات.

منافذ SIP وشبكة IP

في جانب IP تتصل البوابات عادة عبر إيثرنت وتستخدم SIP وRTP وبروتوكولات مرتبطة. ويمكن أن تسجل في IP PBX أو تتصل بمزود ترنك SIP أو تعمل ضمن نظام اتصالات موحدة.

إعداد الشبكة مهم. يمكن أن تؤثر VLAN وQoS وNAT وقواعد الجدار الناري والترميزات وسياسات الأمان في استقرار المكالمات.

ميزات مهمة يجب تقييمها

توافق البروتوكولات

يجب أن تدعم البوابة البروتوكولات والواجهات المطلوبة من الأنظمة الحالية والمستهدفة. في مشاريع VoIP تكون توافقية SIP مهمة جداً مع IP PBX وخادم SIP وSBC ومزود SIP ومنصة UC.

يجب اختبار التوافق بسيناريوهات حقيقية تشمل المكالمات الواردة والصادرة والتحويل والانتظار وDTMF والفاكس ورقم المتصل والطوارئ ومسارات التحويل عند الفشل.

التحكم في جودة الصوت

تعتمد جودة الصوت على الترميز وإلغاء الصدى والتحكم في الكسب وتوقيت الحزم ومخزن الاهتزاز واستقرار الشبكة وحالة الخط. ينبغي أن تقدم البوابة تحويل صوت مستقراً بين الشبكات القديمة وIP.

في الخطوط التناظرية تكون مطابقة الممانعة والتحكم بالصدى مهمين. وفي مكالمات SIP يجب ضبط فقدان الحزم والاهتزاز والتأخير وعدم توافق الترميزات.

إدارة خطة الاتصال

تحدد خطة الاتصال طريقة معالجة الأرقام وتوجيهها. يمكن للبوابة إضافة أرقام وحذف بادئات وحظر أرقام وتوجيه الطوارئ واختيار الترنكات وتوحيد الصيغ.

الخطة الواضحة تقلل أخطاء التوجيه وتسهل الصيانة. سوء معالجة الأرقام من أكثر أسباب مشكلات نشر البوابات شيوعاً.

التحويل عند الفشل والتوجيه الاحتياطي

تدعم بعض البوابات مسارات احتياطية عندما يصبح الترنك أو المشغل أو الشبكة أو الخادم غير متاح. يمكن تحويل المكالمات إلى SIP آخر أو خط تناظري أو شبكة متنقلة أو مسار PBX محلي.

هذه ميزة قيّمة للشركات التي تحتاج إلى استمرارية الصوت أثناء أعطال الشبكة أو المشغل أو فترات صيانة PBX.

الإدارة والمراقبة

تتضمن البوابات الحديثة غالباً إدارة عبر الويب وإعداداً عن بُعد ولوحات حالة وسجلات مكالمات وإنذارات وSNMP وسجلات النظام وترقية برمجيات وخيارات تهيئة.

تساعد المراقبة المديرين على اكتشاف أعطال الترنكات وفشل التسجيل ومشكلات الخطوط وارتفاع معدل الفشل وفقدان الحزم أو المرور غير الطبيعي قبل ظهور مشكلة كبيرة للمستخدمين.

القيمة التجارية في مشاريع الترحيل

من أكبر قيم البوابة أنها تسمح بالترحيل التدريجي. فالمؤسسات تريد مرونة الهاتف IP لكنها ما زالت تحتاج إلى خطوط PSTN وأجهزة تناظرية وترنكات رقمية أو PBX قديم أثناء الانتقال.

هذا يقلل المخاطر لأن المستخدمين والخدمات الحساسة يمكن نقلها على مراحل. يمكن اختبار هواتف الطوارئ وخطوط الفاكس وأجهزة الإنذار وهواتف المصاعد وخطوط الاستقبال قبل التحول الكامل إلى IP.

في المشاريع المؤسسية والصناعية يمكن النظر في بوابات Becke Telcom من سلسلة IPGA عندما يلزم ربط الهواتف التناظرية وخطوط PSTN ومنصات SIP وأنظمة IP PBX وشبكات الصوت متعددة المواقع. تساعد طبقة IPGA على مركزية التوجيه والتحويل والإدارة.

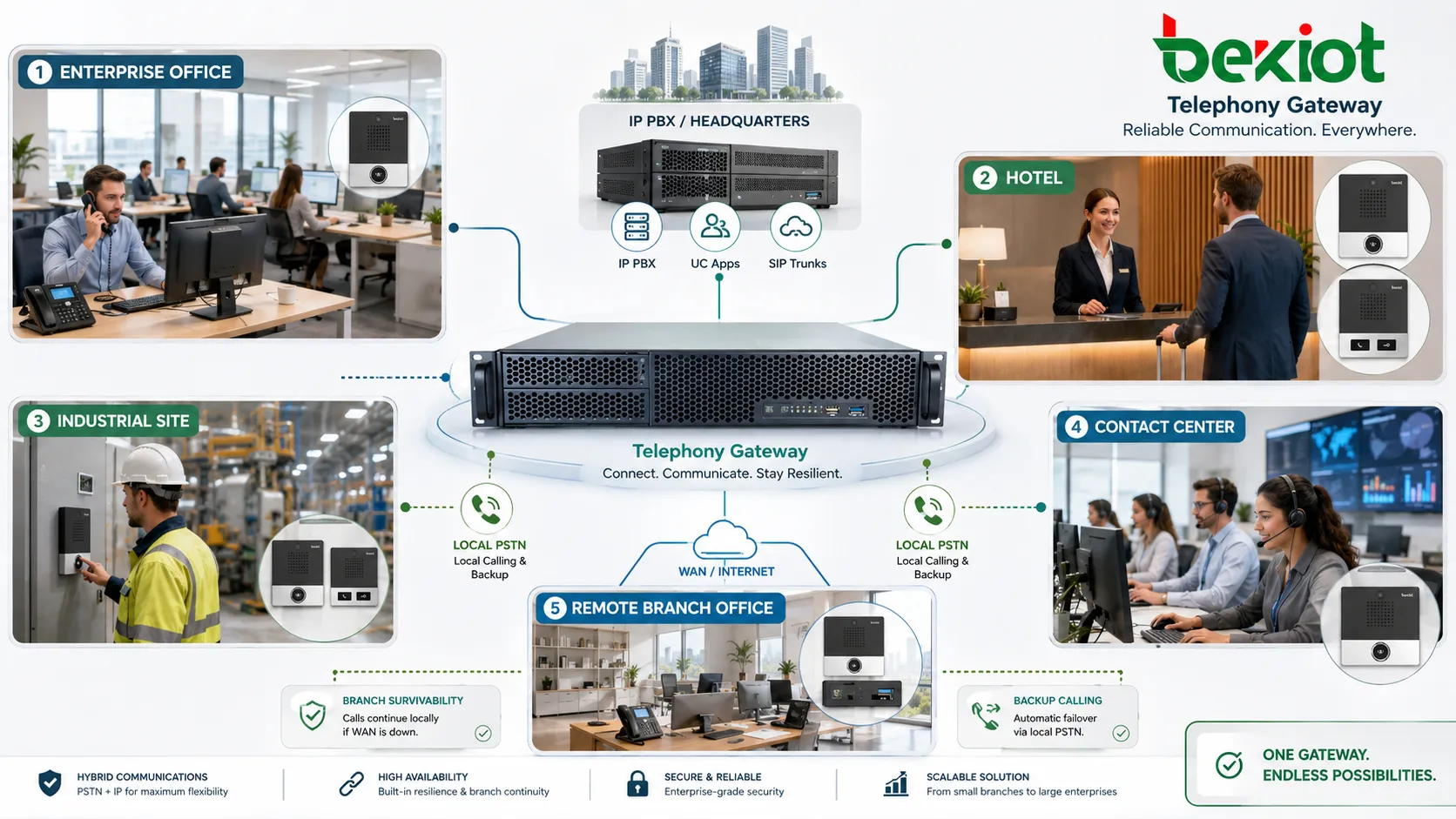

التطبيقات في بيئات مختلفة

اتصالات المكاتب المؤسسية

تستخدم الشركات البوابات لربط IP PBX بخطوط PSTN وPBX القديم والامتدادات التناظرية والفاكس وترنكات SIP. هذا يحدّث الاتصال الصوتي دون استبدال كل الأجهزة مرة واحدة.

تركز بيئات المكاتب عادة على التحكم في التكلفة والحفاظ على الأرقام وتوجيه المكالمات ومعالجة رقم المتصل واستقرار الاتصال اليومي.

أنظمة الفنادق والضيافة

قد تستمر الفنادق في استخدام هواتف غرف تناظرية وأنظمة استقبال وهواتف خلفية وهواتف طوارئ ومنصات PBX متكاملة مع PMS. تربط البوابة هذه الخدمات ببنية صوتية قائمة على IP.

وبذلك يمكن للفندق تحديث الهاتف المركزي مع الاستمرار في دعم هواتف الغرف وسير العمل القديم للخدمات.

المواقع الصناعية ومرافق الخدمات

تستخدم المصانع ومحطات الطاقة والمصافي والمناجم والموانئ والنقل البوابات لربط هواتف الطوارئ والأجهزة الميدانية التناظرية والنداء وهواتف غرفة التحكم ومنصات إرسال SIP.

تحتاج هذه البيئات إلى تشغيل متين وتوجيه مستقر ومسارات احتياطية وتكامل مع أنظمة اتصالات السلامة.

مراكز الاتصال وفرق الخدمة

يمكن لمراكز الاتصال استخدام البوابات لربط منصات SIP بالترنكات التقليدية وخطوط PSTN الاحتياطية والفاكس أو PBX قديم. يدعم ذلك التعامل مع المكالمات أثناء الترحيل أو التشغيل الهجين.

كما يساعد توجيه البوابة على فصل الحملات والمشغلين والمسارات الاحتياطية وخطط الأرقام الإقليمية.

الفروع البعيدة والشبكات متعددة المواقع

قد تحتاج الفروع إلى وصول PSTN محلي مع الاتصال في الوقت نفسه بمنصة IP PBX مركزية. توفر البوابة خروجاً محلياً ومكالمات احتياطية واستمرارية للفرع.

يفيد ذلك عندما تكون روابط WAN غير مستقرة أو عندما يجب الحفاظ على متطلبات مكالمات الطوارئ المحلية.

عوامل التصميم قبل النشر

سعة المكالمات

يجب أن تدعم البوابة عدد المكالمات المتزامنة المتوقع. قد تدعم بوابة تناظرية صغيرة عدداً قليلاً من القنوات، بينما يدعم الترنك الرقمي مكالمات كثيرة.

ينبغي تخطيط السعة بحسب ذروة حجم المكالمات وحجم الفرع ونوع الترنك ومتطلبات الطوارئ والنمو المستقبلي.

خطة الترقيم

قبل التركيب، يجب تحديد كيفية التعامل مع الامتدادات الداخلية والأرقام العامة وأرقام الطوارئ والفاكس وDID وأرقام المتصل الصادرة.

قد تؤدي بنية ترقيم سيئة إلى تعارض التوجيه، عرض رقم خاطئ، فشل المكالمات الواردة وصعوبة التشخيص لاحقاً.

جاهزية الشبكة

لاتصالات SIP وVoIP يجب أن تدعم شبكة IP الصوت في الزمن الحقيقي. يجب مراجعة المبدلات والموجهات والجدران النارية وVLAN وQoS وNAT وعرض WAN قبل النشر.

يستخدم الصوت عادة نطاقاً أقل من الفيديو، لكنه حساس للتأخير والاهتزاز وفقدان الحزم. الشبكة الضعيفة تجعل البوابة الجيدة تعمل بشكل سيئ.

سياسة الأمان

لأن البوابة تصل شبكات مختلفة، يجب التعامل مع الأمان بجدية. ينبغي حماية الإدارة وتعطيل الخدمات غير المستخدمة واستخدام كلمات مرور قوية وتقييد عناوين المصدر وتحديث البرمجيات ومراقبة محاولات الاتصال غير الطبيعية.

كما يجب حماية البوابات المواجهة لـSIP من الفحص والهجمات على التسجيل والاحتيال الهاتفي ومحاولات التوجيه غير المصرح بها.

سلوك الأجهزة القديمة

قد يكون للأجهزة التناظرية والقديمة متطلبات خاصة. فالماكينات الفاكس ولوحات الإنذار وهواتف المصاعد والمودم وبطاقات PBX القديمة قد تعتمد على نغمات أو جهد أو ممانعة أو توقيت أو DTMF محددة.

ينبغي اختبار هذه الأجهزة كل على حدة. نجاح مكالمة صوتية عادية لا يثبت أن الفاكس أو اتصال الإنذار سيعملان بثبات.

ينجح مشروع البوابة عندما يتم تخطيط سلوك الأجهزة القديمة وتوجيه IP وجودة الصوت والأمان والصيانة كمسار مكالمة واحد كامل.

المشكلات الشائعة واستكشاف الأخطاء

لا توجد نغمة اتصال في المنافذ التناظرية

إذا لم توجد نغمة اتصال في جهاز تناظري، افحص نوع المنفذ والكابل وإعداد FXS وتوافق الهاتف والطاقة وهل المنفذ مفعّل. لا ينبغي الخلط بين FXS وFXO.

تأكد أيضاً أن الهاتف أو الجهاز التناظري يعمل على منفذ آخر معروف بأنه سليم.

فشل المكالمات الواردة

قد ينتج فشل الوارد عن إعداد ترنك خاطئ أو عدم توافق صيغة الرقم أو فشل تسجيل SIP أو مشكلة PRI أو عطل خط FXO أو حجب الجدار الناري أو قاعدة توجيه وارد غير صحيحة.

راجع سجلات المكالمات وتتبع الإشارات لمعرفة هل وصلت المكالمة إلى البوابة وكيف تم توجيهها بعد ذلك.

صوت في اتجاه واحد

الصوت في اتجاه واحد يشير غالباً إلى مشكلات RTP أو NAT أو الجدار الناري أو تفاوض الترميز أو توجيه الشبكة. قد تنجح إشارات SIP بينما تفشل حزم الوسائط في اتجاه واحد.

تساعد عملية التقاط الحزم ومراجعة منافذ RTP على تشخيص هذه المشكلة.

صدى أو انخفاض مستوى الصوت

قد يحدث الصدى أو انخفاض الصوت على الخطوط التناظرية بسبب الممانعة أو الكسب أو جودة الخط أو التحويل الهجين أو الارتداد الصوتي.

في مكالمات IP، افحص أيضاً إعدادات الترميز ومستوى صوت الطرف وجودة حزم الشبكة.

DTMF لا يعمل

تؤثر مشكلات DTMF في قوائم IVR والبريد الصوتي وفتح الأبواب والمؤتمرات والأنظمة الآلية. وقد تنتج من وضع DTMF غير مناسب أو ضغط الترميز أو SIP INFO أو RFC 2833 أو تشويه النغمات داخل الحزمة.

اختبر DTMF عبر كل مسار متوقع، خصوصاً بين الأجهزة التناظرية وترنكات SIP.

أفضل ممارسات التنفيذ

ابدأ بخريطة تدفق المكالمات. حدد كل ترنك وامتداد وجهاز تناظري وخادم SIP ومسار PBX ورقم طوارئ وخط فاكس ومسار احتياطي تحتاجه البوابة.

استخدم وسم منافذ واضحاً. يجب توثيق المنافذ المادية والكابلات والخطوط وأسماء المسارات حتى تستطيع فرق الصيانة التشخيص بسرعة.

اختبر على مراحل. تحقق من المنافذ التناظرية وتسجيل SIP والوارد والصادر ورقم المتصل وDTMF والفاكس والتحويل والتوجيه الطارئ والتحويل عند الفشل قبل التشغيل.

أمّن النظام مبكراً. غيّر بيانات الاعتماد الافتراضية وحدد الوصول الإداري وقيّد مصادر SIP وعطل المنافذ غير المستخدمة وراجع السجلات أثناء التشغيل التجريبي.

احتفظ بنسخ احتياطية للإعدادات. قد تحتوي البوابة على خطط اتصال وقواعد توجيه مهمة، والنسخ الاحتياطية تسهل الاستبدال والتعافي.

الصيانة وإدارة دورة الحياة

يجب مراقبة البوابات مثل أي بنية اتصالات حرجة. راجع حالة الخطوط والتسجيل ومعدلات الفشل والمرور غير الطبيعي وإصدارات البرمجيات وحمل المعالج واستخدام القنوات والإنذارات.

ينبغي تخطيط تحديثات البرمجيات واختبارها. قد تحسن الأمان والتوافق، لكنها لا يجب أن تطبق في وقت العمل دون نسخة احتياطية وخطة رجوع.

مع ترحيل المزيد من الخدمات إلى IP، قد تصبح بعض المنافذ أو المسارات غير ضرورية. يجب إزالة القواعد القديمة لتقليل التعقيد والتعرض الأمني.

FAQ

هل يمكن لبوابة واحدة توصيل الهواتف التناظرية وترنكات SIP؟

نعم. بعض النماذج تدعم عدة أنواع من الواجهات، بينما صممت نماذج أخرى لدور محدد مثل FXS أو FXO أو PRI أو تحويل ترنك SIP. يجب تأكيد الواجهات المطلوبة قبل الاختيار.

لماذا يفشل الفاكس أحياناً عبر بوابة صوتية؟

الفاكس حساس لفقدان الحزم وضغط الترميز والتوقيت والتعامل مع النغمات. يجب اختبار T.38 وتمرير G.711 وجودة الشبكة وتوافق المزود قبل الاعتماد على فاكس عبر IP.

هل تبقى البوابة مطلوبة بعد الانتقال إلى الهاتف السحابي؟

قد تبقى البوابة مطلوبة إذا كان على المؤسسة الاحتفاظ بأجهزة تناظرية أو خطوط PSTN محلية أو هواتف مصاعد أو فاكسات أو أجهزة إنذار أو وصلات PBX قديمة أثناء أو بعد الترحيل.

ما الفرق بين البوابة وSBC؟

تقوم البوابة أساساً بالتحويل بين واجهات أو شبكات هاتفية مختلفة. أما SBC فيركز على تأمين جلسات SIP والتحكم بها وإدارتها عند حدود الشبكة. قد تتداخل بعض الأنظمة في الوظائف.

ما الذي يجب فحصه قبل استبدال بوابة قديمة؟

قبل استبدال بوابة قديمة، افحص أنواع المنافذ والسعة وخطط الاتصال وقواعد رقم المتصل وتوجيه الطوارئ ومتطلبات الفاكس وخطوط الإنذار وسلوك الأجهزة التناظرية وإعدادات SIP والنسخ الاحتياطية وتوافق البرمجيات.
