توصيلة صوتية بسيطة تُستخدم في كل مكان

الصوت غير المتوازن هو طريقة لتوصيل الإشارات الصوتية تعتمد على ناقل واحد للإشارة وأرضي أو درع مشترك. يُستخدم هذا النظام على نطاق واسع في أجهزة الصوت الاستهلاكية، مكبرات الصوت المكتبية، مشغلات الوسائط، القيثارات، لوحات المفاتيح، أجهزة الكمبيوتر المحمولة، مخارج RCA، مقابس 3.5 ملم، كبلات التوصيل القصيرة، خلاطات صغيرة، استوديوهات منزلية، والعديد من أنظمة الصوت البسيطة.

السبب الرئيسي لانتشار الصوت غير المتوازن هو بساطته. من السهل توصيله، ومنخفض التكلفة في التطبيق، ومناسب للمسافات القصيرة حيث لا تشكل الضوضاء الكهربائية مشكلة كبيرة. ومع ذلك، نظرًا لأن الإشارة والأرضي غير منفصلين بنفس طريقة الصوت المتوازن، فإن التوصيلات غير المتوازنة تكون أكثر عرضة للهمهمات، الطنين، التشويش، وتدهور الإشارة عبر مسافات الكبلات الأطول.

الصوت غير المتوازن عملي ومستخدم على نطاق واسع، لكنه يعمل بشكل أفضل عندما يكون الكبل قصيرًا، والبيئة خالية من التشويش الكهربائي، والأجهزة المتصلة تشترك في حالة تأريض مستقرة.

المعنى الأساسي للصوت غير المتوازن

يصف الصوت غير المتوازن توصيلة تناظرية حيث تنتقل الإشارة الصوتية عبر موصل واحد وتعبر عبر مسار أرضي أو درع مشترك. غالبًا ما يساعد الدرع أيضًا في تقليل الضوضاء الخارجية، لكنه لا يستطيع إلغاء التداخل بنفس فعالية التوصيلة المتوازنة.

في الاستخدام اليومي، العديد من المنافذ الصوتية المألوفة تكون غير متوازنة. موصلات RCA في أجهزة الصوت المنزلية، كبلات TS الخاصة بالقيثارات، مخرجات 3.5 ملم الاستريو الخاصة بسماعات الرأس، والعديد من توصيلات AUX تكون عادةً غير متوازنة. وهي مناسبة للتشغيل البسيط، توصيل الآلات، التوصيلات القصيرة، وأنظمة الصوت منخفضة التكلفة.

مسار إشارة واحد ومسار أرضي واحد

تستخدم التوصيلة غير المتوازنة عادةً مسار إشارة نشط واحد ومرجع أرضي واحد. في كبل TS أحادي، يحمل الطرف (Tip) الإشارة بينما يحمل الغلاف (Sleeve) الأرضي. في كبل RCA، يحمل الدبوس المركزي الإشارة بينما تحمل الحلقة الخارجية الأرضي.

لأن الإشارة تستخدم الأرضي كمرجع، فإن أي ضوضاء تدخل إلى مسار الأرضي يمكن أن تصبح جزءًا من الصوت. هذا هو سبب قدرة الصوت غير المتوازن على إنتاج همهمة أو طنين عندما تكون الكبلات طويلة جدًا، أو يكون التدريع ضعيفًا، أو تكون الأجهزة متصلة بأرضيات طاقة مختلفة.

نقل الصوت لمسافات قصيرة

الصوت غير المتوازن هو الأكثر ملاءمة لمسافات الكبلات القصيرة. في العديد من إعدادات المنزل والمكتب والمعدات الصغيرة، تكون المسافة بين الأجهزة بضعة أمتار فقط، لذلك يمكن للصوت غير المتوازن أن يعمل بشكل جيد جدًا.

عندما يصبح الكبل طويلاً أو يمر بالقرب من كبلات الطاقة، المحركات، مخفتات الإضاءة، المحولات، أجهزة الإرسال اللاسلكية، أو المعدات الصناعية، يصبح التقاط الضوضاء أكثر احتمالاً. في هذه الحالات، قد يكون الصوت المتوازن خيارًا أفضل.

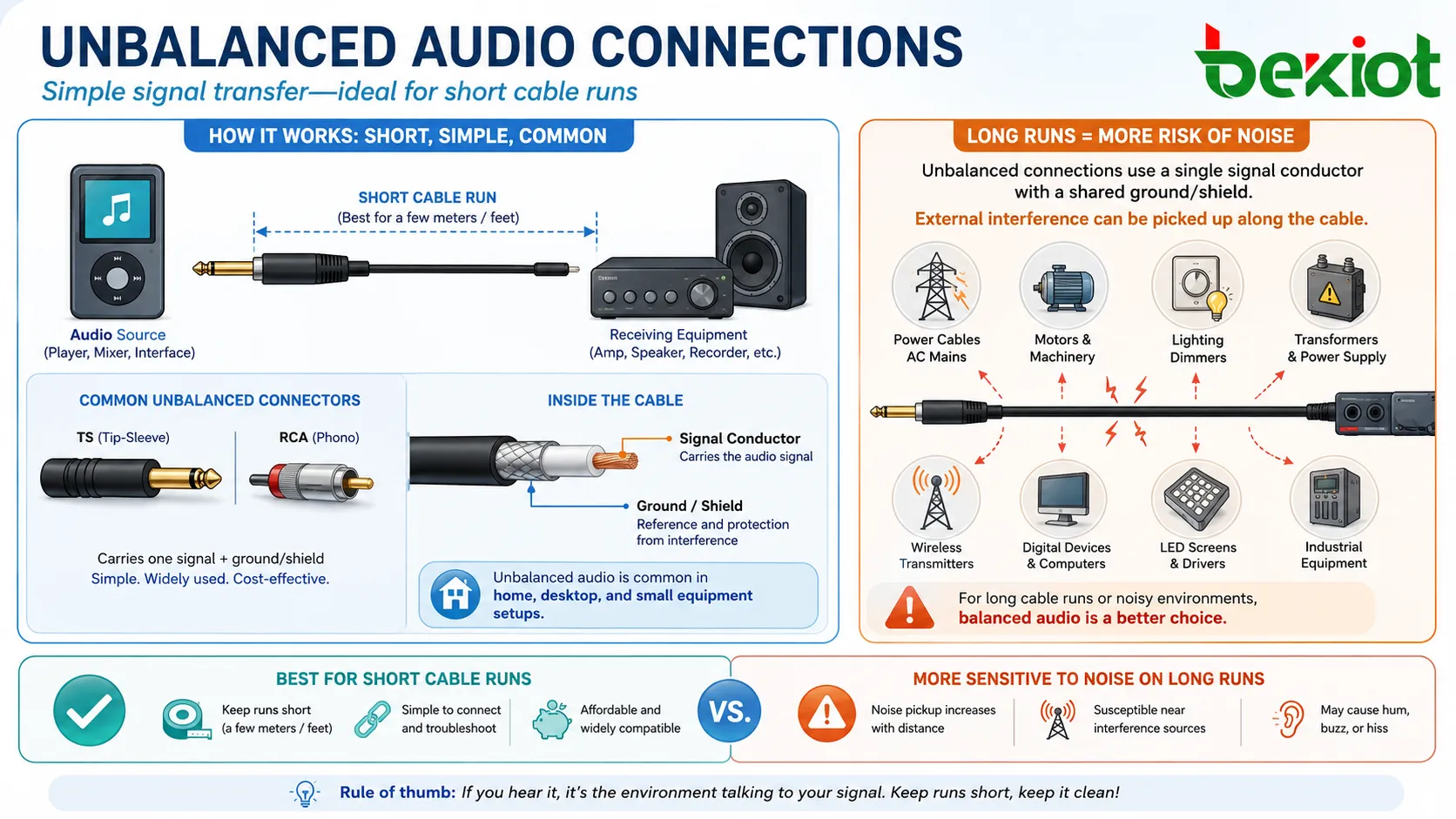

كيف يعمل الصوت غير المتوازن

يعمل الصوت غير المتوازن عن طريق إرسال جهد تناظري من جهاز الإخراج إلى جهاز الإدخال. يقرأ جهاز الاستقبال فرق الجهد بين موصل الإشارة والمرجع الأرضي. هذا الجهد المتغير يمثل شكل الموجة الصوتية.

التوصيلة مباشرة، لكن مسار الإشارة معرض للعديد من المشكلات العملية. قد يقلل درع الكبل من التداخل، لكنه يعمل أيضًا كمرجع أرضي. إذا دخلت ضوضاء كهربائية غير مرغوب فيها إلى هذا المسار، فقد يقوم جهاز الاستقبال بإعادة إنتاجها على شكل همهمة، طنين، أزيز، أو تداخل ترددات لاسلكية.

نقل الإشارة

يقوم جهاز المصدر بإنشاء إشارة صوتية، مثل الموسيقى من مشغل وسائط، أو صوت آلة من قيثارة، أو مخرج على مستوى الخط من خلاط. تنتقل الإشارة عبر الكبل إلى مدخل جهاز الاستقبال.

قد يكون جهاز الإدخال مضخمًا، أو سماعة مزودة بمضخم، أو واجهة صوتية، أو مسجلًا، أو خلاطًا، أو مؤثرًا، أو معالجًا. إذا كان مستوى الإشارة والممانعة مناسبان، فإن جهاز الاستقبال يقوم بتضخيم أو تسجيل أو معالجة الصوت بشكل طبيعي.

دور الدرع والأرضي

يساعد الدرع في حماية موصل الإشارة من التداخل الكهرومغناطيسي الخارجي. وفي نفس الوقت، يعمل عادةً كمسار أرضي أو مسار عودة. هذا الدور المزدوج بسيط وفعال من حيث التكلفة، لكنه أيضًا سبب كون الصوت غير المتوازن أكثر حساسية للضوضاء.

في بيئة نظيفة مع كبل قصير، يمكن لهذا التصميم أن يؤدي بشكل جيد. في بيئة كهربائية معقدة، قد يحمل المسار الأرضي ضوضاء غير مرغوب فيها من المعدات المجاورة أو أنظمة الطاقة.

التقاط الضوضاء

يحدث التقاط الضوضاء عندما يعمل الكبل كهوائي أو عندما يحمل المسار الأرضي طاقة كهربائية غير مرغوب فيها. يمكن أن ينتج عن ذلك همهمة من أنظمة الطاقة، أو طنين من المخفتات، أو نقرات من أجهزة التبديل، أو تداخل من مصادر الترددات اللاسلكية.

من المرجح أن تلتقط الكبلات غير المتوازنة الطويلة الضوضاء لأنها تعرض مسار الإشارة لمسافة أكبر. جودة الكبل، التدريع، التوجيه، والتأريض كلها تؤثر على النتيجة.

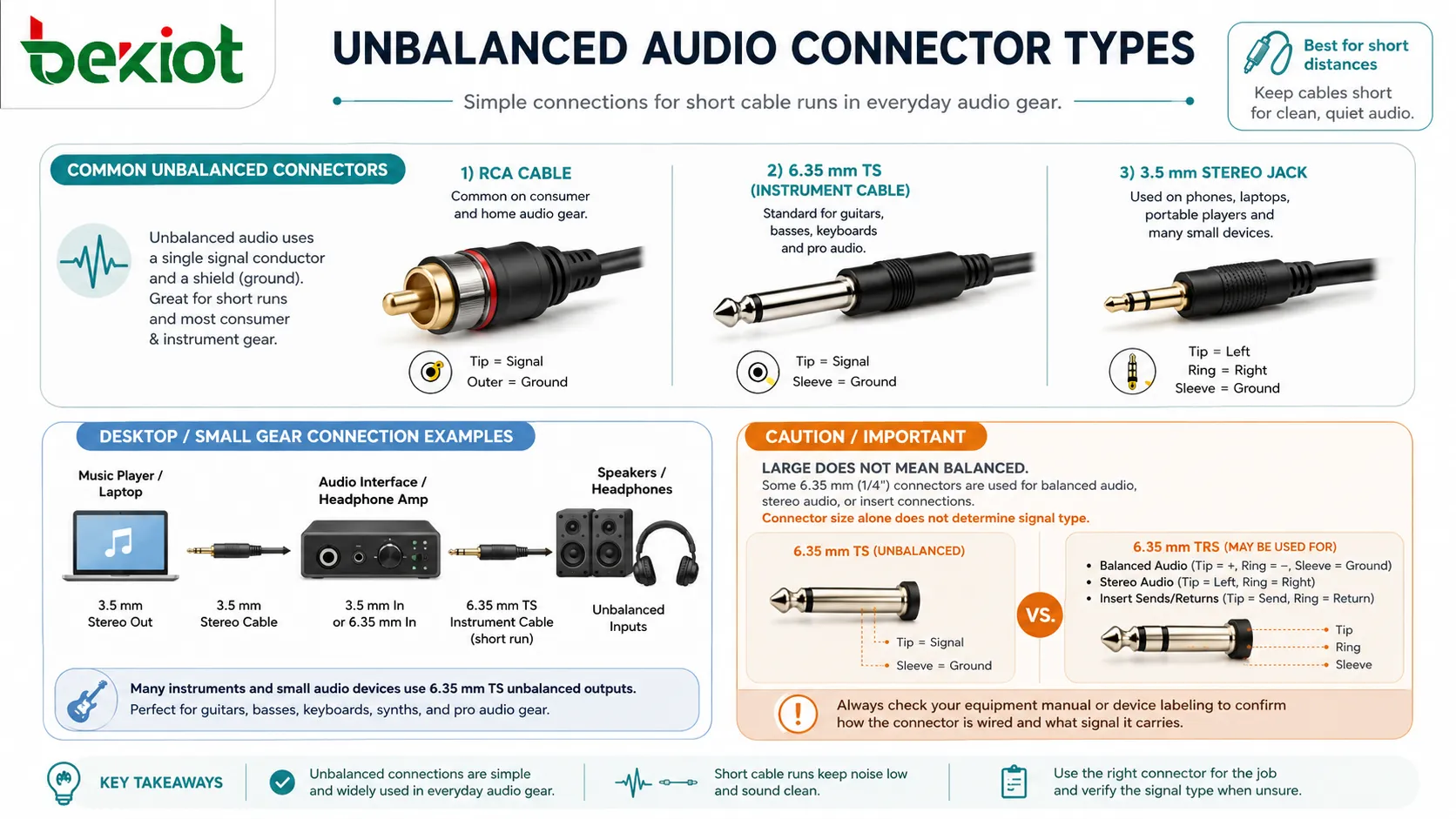

أنواع الموصلات الشائعة

يمكن للصوت غير المتوازن استخدام عدة أنواع من الموصلات. شكل الموصل وحده لا يثبت دائمًا ما إذا كانت الإشارة متوازنة أم لا، لكن بعض الموصلات ترتبط عادةً بالصوت غير المتوازن.

موصلات RCA

تُستخدم موصلات RCA على نطاق واسع في الصوت المنزلي، مشغلات الوسائط، مشغلات الأسطوانات، مكبرات الصوت، أجهزة التلفزيون، معدات الدي جي، وأنظمة التشغيل الاستهلاكية. عادةً ما تحمل صوتًا على مستوى الخط غير متوازن.

توصيلات RCA بسيطة ومريحة. يستخدم التوصيل الاستريو عادةً كبلين RCA أو قابسين: أحدهما للقناة اليسرى والآخر للقناة اليمنى.

موصلات TS

تحتوي موصلات TS على نقاط تلامس للطرف (Tip) والغلاف (Sleeve). وهي شائعة في القيثارات الكهربائية، القيثارات الباس، لوحات المفاتيح، دواسات المؤثرات، كبلات التوصيل، وبعض مخرجات الصوت. كبلات TS عادة ما تكون غير متوازنة.

نظرًا لأن إشارات مستوى الآلة يمكن أن تكون ضعيفة نسبيًا وعالية الممانعة، فإن مسافات كبلات TS الطويلة يمكن أن تصبح مزعجة. غالبًا ما تحافظ أنظمة القيثارات والآلات على كبلات قصيرة أو تستخدم صناديق DI عندما يكون النقل لمسافات أطول ضروريًا.

مقابس 3.5 ملم الصوتية

مقابس 3.5 ملم شائعة في أجهزة الكمبيوتر المحمولة، الهواتف، الأجهزة اللوحية، مكبرات الصوت الصغيرة، سماعات الرأس، مدخلات AUX في السيارات، والأجهزة الاستهلاكية. مخرج 3.5 ملم استريو عادة ما يكون غير متوازن، حاملاً إشارة اليسار، إشارة اليمين، وأرضي مشترك.

هذه التوصيلات مريحة للاستخدام الشخصي والمكتبي، لكنها ليست مثالية لتوجيه الصوت الاحترافي لمسافات طويلة.

مخرجات الآلات 6.35 ملم

تستخدم العديد من الآلات وأجهزة الصوت الصغيرة مخرجات 6.35 ملم TS غير متوازنة. قد تستخدم بعض الأجهزة موصلات 6.35 ملم TRS للصوت المتوازن، أو الصوت الاستريو، أو توصيلات الإدخال، لذا يجب التحقق من دليل الجهاز.

هذا مصدر شائع للارتباك. الموصل كبير الحجم (ربع بوصة) ليس تلقائيًا متوازنًا. إن طريقة الأسلاك وتصميم الجهاز هي التي تحدد نوع الإشارة.

الصوت غير المتوازن مقابل الصوت المتوازن

يُستخدم كل من الصوت غير المتوازن والمتوازن لنقل الإشارات الصوتية التناظرية، لكنهما يعالجان الضوضاء بشكل مختلف. يستخدم غير المتوازن موصل إشارة وأرضي. بينما يستخدم المتوازن موصلين للإشارة ذات قطبية متعاكسة بالإضافة إلى درع أو أرضي، مما يسمح لمدخل المستقبل برفض الضوضاء الشائعة.

هذا يجعل الصوت المتوازن أفضل لمسافات الكبلات الطويلة والبيئات الاحترافية. يبقى الصوت غير المتوازن مفيدًا للتوصيلات القصيرة والبسيطة ومنخفضة التكلفة.

لماذا يرفض الصوت المتوازن الضوضاء بشكل أفضل؟

يرسل الصوت المتوازن نفس الإشارة في شكلين كهربائيين متعاكسين. أي ضوضاء يتم التقاطها على طول الكبل تميل إلى التأثير على كلا الموصلين بشكل مشابه. يقوم مدخل المستقبل بطرح إشارة من الأخرى، مما يلغي الكثير من الضوضاء المشتركة.

لا يمتلك الصوت غير المتوازن آلية الإلغاء هذه. إنه يعتمد أكثر على التدريع، طول الكبل القصير، وظروف التأريض النظيفة.

لماذا لا يزال الصوت غير المتوازن موجودًا؟

يظل الصوت غير المتوازن شائعًا لأنه بسيط، غير مكلف، وجيد بما فيه الكفاية للعديد من الأنظمة اليومية. يمكن لكبل RCA قصير بين مشغل وسائط ومضخم أن يؤدي بشكل جيد. يمكن لكبل قيثارة قصير بين آلة ودواسة أن يكون عمليًا. كبل 3.5 ملم قصير من كمبيوتر محمول إلى سماعات مكتبية سهل وفعال.

ليس كل نظام يحتاج إلى تعقيد الصوت المتوازن. المفتاح هو معرفة متى يكون الصوت غير المتوازن مناسبًا ومتى يصبح خطرًا.

فوائد الصوت غير المتوازن

على الرغم من أن الصوت المتوازن يُفضل غالبًا في البيئات الاحترافية، إلا أن للصوت غير المتوازن مزايا حقيقية. إنه ليس تنسيقًا "سيئًا"، بل هو تنسيق بسيط له حدود استخدام واضحة.

توصيلة بسيطة

من السهل توصيل الصوت غير المتوازن. يمكن لمعظم المستخدمين توصيل كبل RCA أو TS أو 3.5 ملم بالأجهزة المتوافقة دون تكوين خاص. هذا يجعله عمليًا للأجهزة الاستهلاكية، الاستوديوهات الصغيرة، الآلات الموسيقية، وأنظمة سطح المكتب.

الأسلاك البسيطة تجعل استكشاف الأخطاء وإصلاحها أسهل في الإعدادات الصغيرة. إذا لم يكن هناك صوت، يمكن للمستخدمين عادةً فحص الكبل والمنفذ ومستوى الصوت وتحديد المدخل بسرعة.

تكلفة منخفضة

عادة ما تكون المنافذ والكبلات غير المتوازنة أرخص من البدائل المتوازنة. فهي تتطلب موصلات أقل ودوائر إدخال / إخراج أبسط. هذا يبقي التكاليف منخفضة للأجهزة المنتجة بكميات كبيرة.

بالنسبة للتوصيلات لمسافات قصيرة، يمكن أن تكون ميزة التكلفة كبيرة دون التضحية بالكثير من الأداء.

توافق واسع

يتم دعم الصوت غير المتوازن بواسطة العديد من الأجهزة. غالبًا ما تتضمن مكبرات الصوت المنزلية، السماعات المزودة بمضخم، أجهزة الكمبيوتر المحمولة، أجهزة التلفزيون، الآلات الموسيقية، وحدات تحكم الدي جي، مشغلات الوسائط، والمسجلات الصغيرة توصيلات غير متوازنة.

هذا التوافق الواسع يسهل توصيل المعدات من فئات مختلفة، خاصة في البيئات المنزلية والمكتبية وشبه الاحترافية.

مفيد للآلات الموسيقية

تستخدم القيثارات الكهربائية وقيثارات الباس والعديد من لوحات المفاتيح عادةً مخرجات غير متوازنة. كما صُممت لوحات الدواسات ومضخمات الآلات حول هذه التوصيلات.

بالنسبة لإعدادات الآلات، فإن اختيار الكبل وطول الكبل مهمان. تساعد الكبلات القصيرة عالية الجودة الخاصة بالآلات في تقليل الضوضاء والحفاظ على جودة النغمة.

القيود والمخاطر

للصوت غير المتوازن قيود يجب فهمها قبل استخدامه في أنظمة أكبر أو أكثر تطلبًا. ترتبط معظم المشكلات بالضوضاء، طول الكبل، حلقات الأرضي، وعدم تطابق المستوى.

القابلية للضوضاء

من المرجح أن تلتقط الكبلات غير المتوازنة ضوضاء من كبلات الطاقة، المحولات، أنظمة الإضاءة، المخفتات، المحركات، الأجهزة اللاسلكية، والمعدات الكهربائية الأخرى.

تصبح المشكلة أكثر وضوحًا عندما يكون الكبل طويلاً، أو الإشارة ضعيفة، أو البيئة غنية بالكهرباء. يساعد الحفاظ على الكبلات قصيرة وتوجيهها بشكل صحيح في تقليل الخطر.

حلقات الأرضي

يمكن أن تحدث حلقة أرضي عندما يكون للأجهزة المتصلة مسارات أرضي مختلفة. قد يؤدي هذا إلى إنشاء همهمة أو طنين، غالبًا ما يُسمع كضوضاء منخفضة التردد عبر مكبرات الصوت.

حلقات الأرضي شائعة عندما يتم توصيل معدات الصوت بمقابس طاقة مختلفة أو عندما تتصل الأجهزة الاستهلاكية بأنظمة احترافية. يمكن أن يساعد الصوت المتوازن، محولات العزل، توزيع الطاقة المناسب، وممارسات التأريض الصحيحة.

مسافة كبل محدودة

الصوت غير المتوازن ليس مثاليًا لمسافات الكبلات الطويلة. لا يوجد حد أقصى واحد للمسافة ينطبق على كل نظام، لكن الأقصر هو الأفضل بشكل عام. تزيد كبلات الصوت غير المتوازن الطويلة من فرصة الضوضاء وفقدان الترددات العالية.

بالنسبة للأنظمة المثبتة، وتوصيلات المسرح، وقاعات المؤتمرات، وتوجيه الصوت في المنشآت، يُفضل عادةً الصوت المتوازن للمسافات الأطول.

عدم تطابق المستوى والممانعة

تعمل بعض المصادر غير المتوازنة بمستوى خط المستهلك، بينما قد تتوقع مدخلات احترافية مستوى مختلفًا. تختلف مخرجات الآلة أيضًا عن مخرجات الخط. إذا كانت المستويات غير متطابقة، فقد يكون الصوت هادئًا جدًا، أو مزعجًا، أو مشوهًا.

مطابقة مخرج المصدر ومدخل المستقبل أمر مهم. قد تكون هناك حاجة إلى صندوق DI، أو محول مستوى الخط، أو واجهة صوتية، أو خلاط في بعض الأنظمة.

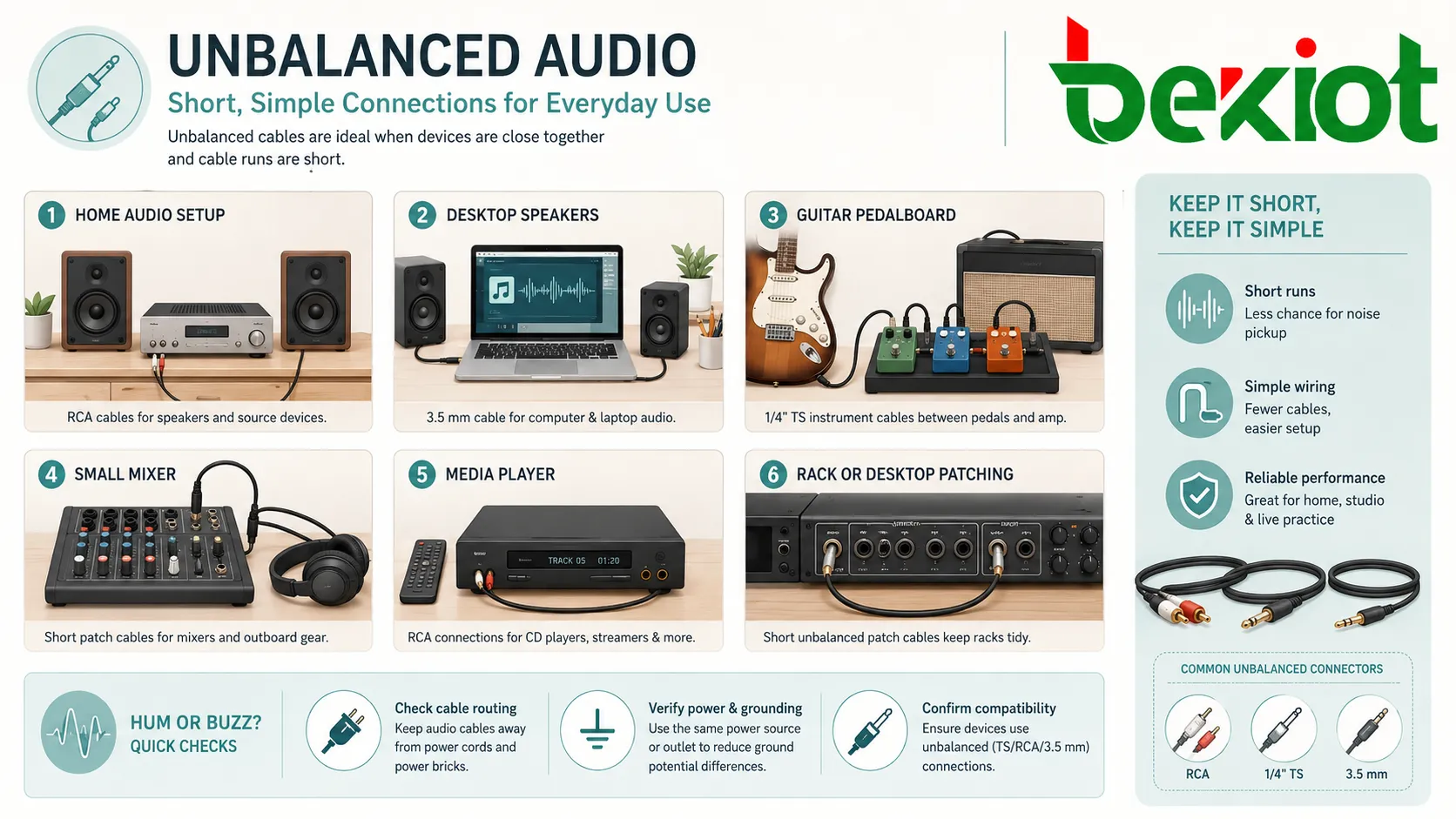

التطبيقات الشائعة

يُستخدم الصوت غير المتوازن في العديد من التطبيقات اليومية وشبه الاحترافية. إنه الأكثر فعالية عندما يكون الاتصال قصيرًا، والبيئة خاضعة للرقابة، ومسار الإشارة بسيطًا.

أنظمة الصوت المنزلية

غالبًا ما تستخدم أنظمة الصوت المنزلية توصيلات RCA غير المتوازنة بين مشغلات الوسائط، مكبرات الصوت، مشغلات الأسطوانات، أجهزة التلفزيون، والسماعات المزودة بمضخم. عادة ما تكون مسافات الكبلات قصيرة، لذلك يمكن أن يكون الأداء موثوقًا.

للاستماع المنزلي، غالبًا ما يكون الصوت غير المتوازن كافيًا. تظهر المشكلات عادةً عندما تكون الكبلات طويلة جدًا، أو تكون أرضيات المعدات مختلفة، أو تُستخدم كبلات منخفضة الجودة بالقرب من مصادر الطاقة.

صوت سطح المكتب والكمبيوتر

تستخدم أجهزة الكمبيوتر المحمولة وسطح المكتب بشكل شائع مخرجات صوت 3.5 ملم غير متوازنة. يمكن لهذه المخرجات الاتصال بسماعات الرأس، السماعات المزودة بمضخم، الخلاطات الصغيرة، أو أجهزة التسجيل.

قد ينتج صوت الكمبيوتر ضوضاء إذا كانت دائرة الصوت الداخلية للجهاز رديئة أو إذا كانت ضوضاء طاقة USB ومشكلات التأريض موجودة. يمكن لواجهات الصوت الخارجية تحسين الجودة في الإعدادات الأكثر تطلبًا.

الآلات الموسيقية

تستخدم القيثارات الكهربائية، قيثارات الباس، بعض لوحات المفاتيح، ودواسات الآلات عادةً توصيلات TS غير متوازنة. هذا التنسيق راسخ بعمق في أنظمة الآلات.

للمسافات الأطول من المسرح إلى الخلاط، غالبًا ما يُستخدم صندوق DI. فهو يحول إشارة الآلة غير المتوازنة إلى إشارة متوازنة تنتقل بشكل أفضل لمسافات أطول.

الخلاطات الصغيرة والمعدات المحمولة

قد تتضمن الخلاطات الصغيرة، والمسجلات المحمولة، ووحدات تحكم الدي جي، ومشغلات الوسائط، وأجهزة الصوت المدمجة مخرجات أو مداخل غير متوازنة. هذه مفيدة للإعدادات السريعة والتوصيلات القصيرة.

عند توصيل الأجهزة المحمولة بالأنظمة الاحترافية، يجب التحقق بعناية من مطابقة المستوى والتحكم في الضوضاء.

توصيلات AUX والتشغيل الاستهلاكي

عادة ما تكون توصيلات AUX في السيارات، ومكبرات الصوت الصغيرة، وأجهزة التلفزيون، والمشغلات المحمولة غير متوازنة. إنها مريحة للتشغيل العادي والاستخدام الشخصي.

نظرًا لأن هذه الأنظمة غالبًا ما تكون قصيرة المسافة ومنخفضة التكلفة، فإن الصوت غير المتوازن هو خيار عملي. الشاغل الرئيسي هو جودة الكبل وموثوقية الموصل.

توصيلات التوصيل القصيرة

يمكن استخدام الكبلات غير المتوازنة داخل الحامل أو على سطح المكتب عندما تكون الأجهزة قريبة جدًا من بعضها البعض. يقلل التوصيل القصير من خطر الضوضاء ويبقي الأسلاك بسيطة.

إذا ظهر همهمة أو طنين، فيجب فحص توجيه الكبل، وتأريض الطاقة، وتوافق الجهاز قبل استبدال المعدات.

اعتبارات الإعداد والأسلاك

يمكن للممارسات الجيدة للإعداد أن تجعل الصوت غير المتوازن أكثر موثوقية. العديد من مشكلات الضوضاء لا تنتج عن التنسيق نفسه، بل عن سوء اختيار الكبل، أو أطوال الكبلات الطويلة، أو التوجيه الخاطئ، أو الأجهزة غير المتطابقة.

حافظ على الكبلات قصيرة

تقلل الكبلات القصيرة من فرصة التقاط الضوضاء. بالنسبة لإعدادات سطح المكتب أو الآلات أو الصوت المنزلي، استخدم أقصر طول كبل عملي بدلاً من ترك ملفات طويلة من الكبل بالقرب من مصادر الطاقة أو المعدات الأخرى.

يمكن أن تعمل ملفات الكبلات الطويلة كهوائيات وتزيد من التداخل. يساعد توجيه الكبلات بدقة في الحفاظ على جودة الإشارة.

افصل بين كبلات الصوت والطاقة

يجب إبقاء كبلات الصوت غير المتوازنة بعيدًا عن كبلات الطاقة، ومخفتات الإضاءة، والمحولات، والمحركات، ومصادر الطاقة التبديلية. إذا كان يجب أن تتقاطع كبلات الصوت والطاقة، فإن التقاطع بزاوية قائمة يمكن أن يقلل التداخل.

هذا مهم بشكل خاص في الحوامل، والاستوديوهات، والمسارح، وورش العمل، وغرف المعدات حيث تعمل العديد من الكبلات معًا.

استخدم كبلات محمية جيدة

يجب أن يتمتع كبل الصوت غير المتوازن الجيد بتدريع مناسب، وموصلات موثوقة، وبنية مناسبة للتطبيق. ليست كل كبلات الآلات، وكبلات RCA، وكبلات 3.5 ملم مصنوعة بنفس الجودة.

يمكن أن يسمح التدريع الضعيف بدخول الطنين والتداخل اللاسلكي. يمكن أن تتسبب الموصلات الضعيفة في حدوث أزرار، أو صوت متقطع، أو فقدان القناة.

تجنب المحولات غير الضرورية

يمكن أن تكون المحولات مفيدة، لكن كثرة المحولات تخلق نقاط ضعف. قد يضيف كل محول مقاومة تلامس، أو ارتخاء، أو عدم تطابق في الأسلاك، أو ارتباك في القناة.

استخدم نوع الكبل الصحيح كلما أمكن. إذا كان التحويل ضروريًا، فاستخدم واجهة مناسبة، أو صندوق DI، أو محول صوت بدلاً من سلسلة عشوائية من المحولات.

تحقق من أسلاك أحادية وستريو

قد يكون الصوت غير المتوازن أحاديًا أو ستريو. يحمل كبل TS صوتًا أحاديًا غير متوازن. قد يحمل كبل 3.5 ملم TRS صوتًا ستريو غير متوازن. يستخدم RCA ستريو عادةً كبلات يسار ويمين منفصلة.

قد يؤدي توصيل مخرجات ستريو بمدخلات أحادية بشكل غير صحيح إلى فقدان الصوت، أو ضعف المحتوى المركزي، أو إلغاء الطور. استخدم طرق جمع مناسبة عند الحاجة.

استكشاف مشكلات الصوت غير المتوازن وإصلاحها

عندما يواجه الصوت غير المتوازن مشكلات، يكون السبب
