رطوبة التشغيل هي نطاق الرطوبة النسبية الذي يمكن لمنتج أو جهاز أو نظام أو مكون أن يعمل فيه بشكل موثوق أثناء تشغيله وأداء وظيفته المقصودة. تصف هذه القيمة مقدار الرطوبة الموجودة في الهواء المحيط التي يمكن للجهاز تحملها أثناء الاستخدام. بالنسبة للأجهزة الإلكترونية والكهربائية وأجهزة الاتصالات والأجهزة الصناعية والأمنية والطبية والأجهزة الخارجية، تُعد رطوبة التشغيل من المواصفات البيئية المهمة لأن الرطوبة يمكن أن تؤثر بشكل مباشر على الموثوقية والسلامة وعمر الخدمة والعزل والتآكل وأداء الشاشات والمستشعرات والموصلات واستقرار الدوائر.

قد تحدد ورقة بيانات المنتج رطوبة التشغيل بصيغة مثل 10% إلى 90% رطوبة نسبية، أو 5% إلى 95% رطوبة نسبية غير متكثفة، أو 0% إلى 95% رطوبة نسبية حسب نوع الجهاز وظروف الاختبار. RH تعني الرطوبة النسبية. تعتبر ملاحظة "غير متكثف" مهمة بشكل خاص لأن الرطوبة العالية دون تكاثف تختلف تماماً عن تشكل قطرات الماء على الدوائر أو الأطراف أو العدسات أو الشاشات أو الميكروفونات أو السماعات أو الموصلات.

تُؤخذ رطوبة التشغيل في الاعتبار على نطاق واسع في أنظمة التحكم الصناعي، ومعدات الاتصالات، وأجهزة الأمن الخارجية، وهواتف IP، وأنظمة التحكم في الدخول، والخوادم، والموجهات، والمستشعرات، ولوحات التحكم، وأنظمة السكك الحديدية، والأجهزة الطبية، والمستودعات، وغرف التبريد، والمواقع البحرية، والأنفاق، ومنشآت الطاقة، وأنظمة المباني الذكية. في هذه البيئات، يمكن أن تظهر الرطوبة مصحوبة بتغير درجة الحرارة، والغبار، والضباب الملحي، والاهتزاز، ورذاذ الماء، والأبخرة الكيميائية، وتقادم المواد على المدى الطويل.

ما هي رطوبة التشغيل؟

التعريف والمعنى الأساسي

تشير رطوبة التشغيل إلى ظروف الرطوبة المصمم الجهاز للعمل في ظلها أثناء تشغيله. وهي تختلف عن رطوبة التخزين، التي تصف نطاق الرطوبة الذي يمكن للمنتج تحمله عندما لا يكون قيد التشغيل أو في الخدمة الفعلية. عادةً ما تكون رطوبة التشغيل أكثر أهمية للتطبيقات الحقيقية لأن الدوائر الداخلية ومزودات الطاقة والمستشعرات والشاشات والأزرار وأجزاء الصوت والموصلات قد تتأثر أثناء تنشيط المنتج.

المعنى الأساسي هو تحمل الرطوبة أثناء الاستخدام النشط. إذا كان الجهاز مُصنفاً لـ 10% إلى 90% رطوبة نسبية غير متكثفة، فهذا يعني أن المنتج مصمم للعمل ضمن نطاق الرطوبة النسبية هذا طالما لم يتشكل التكاثف. هذا لا يعني تلقائياً أن الجهاز يمكن أن يعمل تحت المطر أو تراكم مياه الضباب أو رذاذ الغسيل أو الفيضانات أو البخار أو التلامس المباشر مع الماء.

يجب دائماً قراءة رطوبة التشغيل مع درجة حرارة التشغيل. تتغير الرطوبة النسبية مع درجة الحرارة. قد يعمل الجهاز بشكل طبيعي عند رطوبة نسبية 90% في غرفة دافئة مستقرة ولكنه يتعرض للتكاثف عندما تنخفض درجة الحرارة بسرعة. لهذا السبب يجب تقييم الرطوبة ودرجة الحرارة ونقطة الندى وتصميم الهيكل وموقع التركيب معاً.

تحدد رطوبة التشغيل ظروف الرطوبة التي يمكن للجهاز تحملها أثناء العمل، ولكن هذا لا يعني تلقائياً أن الجهاز مقاوم للماء أو التكاثف.

أهمية رطوبة التشغيل

تعتبر رطوبة التشغيل مهمة لأن الرطوبة يمكن أن تتلف المعدات تدريجياً أو فجأة. يمكن للرطوبة العالية أن تسرع التآكل، وتقلل مقاومة العزل، وتسبب تيار تسرب، وتلوث لوحات الدوائر، وتؤثر على المستشعرات، وتسبب ضبابية على الشاشات أو العدسات، وتشوه الملصقات، وتضعف المواد اللاصقة، وتقلل من أداء السماعات أو الميكروفونات. في بعض الحالات، يمكن أن تخلق الرطوبة أعطالاً متقطعة يصعب تشخيصها.

يمكن أن تسبب الرطوبة المنخفضة أيضاً مشاكل. قد تزيد البيئات الجافة جداً من خطر التفريغ الكهروستاتيكي، خاصة في مراكز البيانات ومصانع الإلكترونيات والمختبرات والبيئات المكتبية التي تحتوي على معدات حساسة. يمكن أن يؤثر الهواء الجاف أيضاً على بعض المواد والبلاستيك والورق والمانعات وراحة المستخدم.

بالنسبة للمعدات الخارجية والصناعية والميدانية، نادراً ما تكون الرطوبة عاملاً منعزلاً. قد تواجه المعدات هواءً رطباً أثناء الليل، ودرجة حرارة عالية أثناء النهار، وتكاثفاً في الصباح، وغباراً في البيئة، وملوحة في المناطق الساحلية، أو أبخرة كيميائية في المواقع الصناعية. يجب تقييم المنتج الموثوق وفقاً لملف الرطوبة الفعلي لبيئة تركيبه.

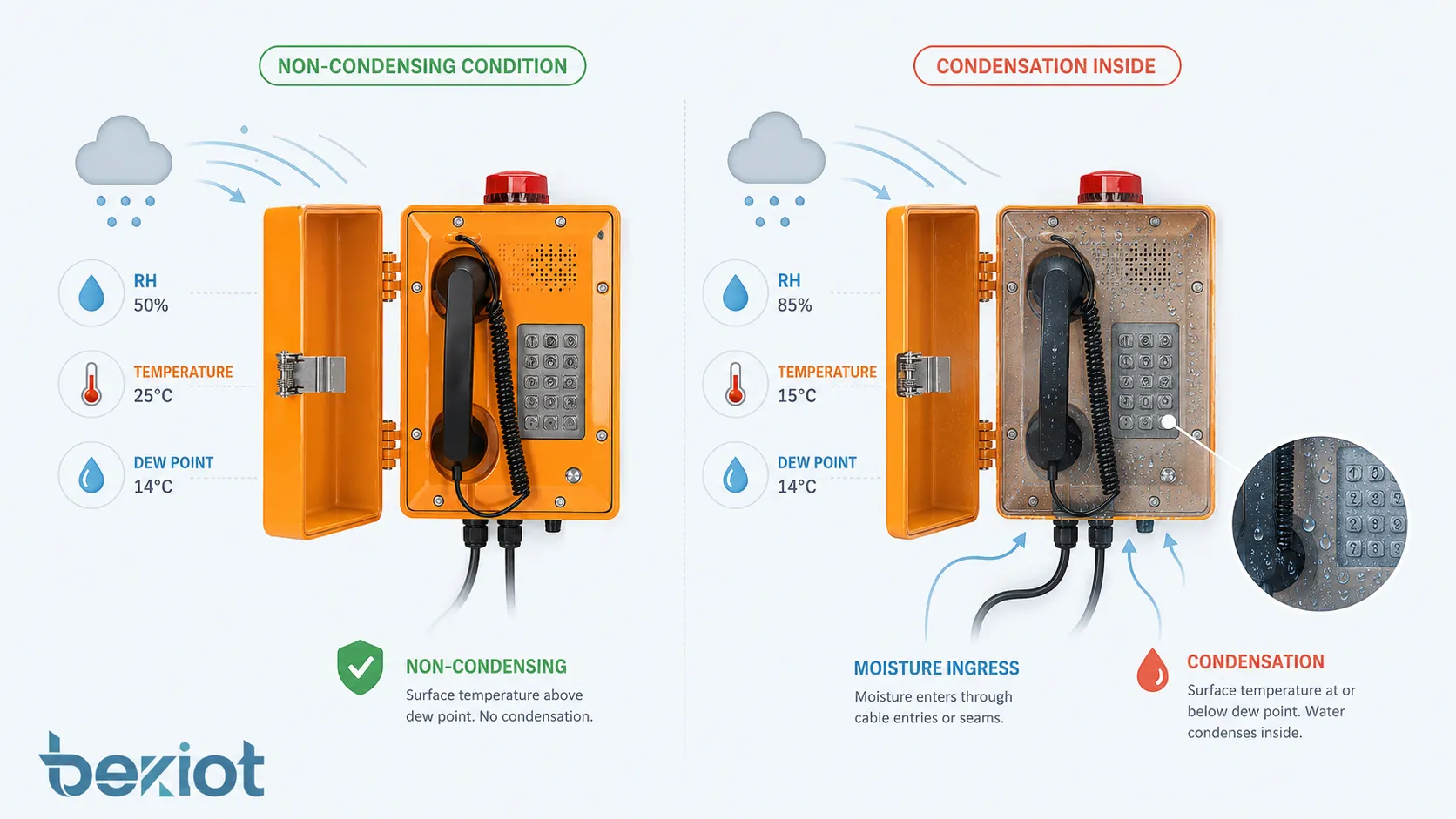

آلية عمل رطوبة التشغيل

الرطوبة النسبية ودرجة الحرارة

تصف الرطوبة النسبية مقدار بخار الماء الموجود في الهواء مقارنة بأقصى كمية يمكن للهواء حملها عند نفس درجة الحرارة. يمكن للهواء الدافئ حمل رطوبة أكثر من الهواء البارد. هذا يعني أن نفس كمية بخار الماء يمكن أن تمثل رطوبة نسبية أقل عند درجة حرارة عالية ورطوبة نسبية أعلى عند درجة حرارة منخفضة.

هذه العلاقة مهمة للمعدات لأن تغيرات درجة الحرارة يمكن أن تحول حالة رطوبة آمنة إلى خطر تكاثف. إذا دخل هواء دافئ رطب إلى هيكل ثم برد، فقد يصل الهواء إلى نقطة الندى ويتكاثف الماء على الأسطح الداخلية.

قد يفشل جهاز مُصنف لرطوبة نسبية عالية إذا تشكل التكاثف. لذلك، لا ينبغي للمهندسين التحقق من نسبة الرطوبة النسبية فقط. يجب عليهم أيضاً مراعاة تدوير درجة الحرارة ونقطة الندى والتهوية وإحكام الهيكل واحتمالية احتباس الرطوبة داخل المنتج.

الظروف غير المتكثفة

تحدد العديد من أوراق بيانات المنتجات الرطوبة على أنها "غير متكثفة". هذا يعني أنه يُسمح بوجود الرطوبة في الهواء، لكن لا ينبغي أن يتشكل الماء السائل على الجهاز أو داخله. يمكن أن يكون التكاثف أكثر ضرراً من الهواء الرطب لأن قطرات الماء يمكنها أن توصل بين نقاط التلامس الكهربائية، وتتلف الأجزاء المعدنية، وتسبب ضبابية على الأسطح البصرية، وتلوث لوحات الدوائر.

الظروف غير المتكثفة شائعة في البيئات الداخلية المضبوطة وغرف البيانات وغرف الاتصالات والمكاتب والعديد من الخزانات الصناعية. ومع ذلك، قد لا تبقى البيئات الميدانية غير متكثفة. يمكن أن تشهد الخزانات الخارجية والأنفاق ومداخل غرف التبريد والمواقع الساحلية والمباني غير المدفأة تكاثفاً أثناء تغيرات درجة الحرارة اليومية.

إذا كان التركيب الفعلي قد ينتج عنه تكاثف، فإن المنتج يحتاج إلى حماية تصميمية إضافية مثل هياكل محكمة الإغلاق أو أغشية قابلة للتنفس أو سخانات أو طلاء مطابق أو تصريف أو مواد مجففة أو تحكم في الرطوبة أو تصميم أفضل للخزانة.

نقطة الندى وخطر الرطوبة

نقطة الندى هي درجة الحرارة التي يصبح عندها الهواء مشبعاً ويبدأ بخار الماء في التكاثف. عندما تنخفض أسطح المعدات إلى ما دون نقطة الندى، يمكن أن تتشكل الرطوبة على تلك الأسطح. يمكن أن يحدث هذا داخل الخزانات وداخل الهياكل وعلى لوحات الدوائر والموصلات والشاشات والهياكل المعدنية.

غالباً ما تكون نقطة الندى أكثر فائدة من الرطوبة النسبية وحدها لفهم خطر التكاثف. قد تكون قيمة الرطوبة النسبية العالية عند درجة حرارة مستقرة أقل ضرراً من انخفاض سريع في درجة الحرارة يتسبب في تشكل قطرات الماء. من المرجح حدوث التكاثف بشكل خاص أثناء الانتقال من الليل إلى النهار، وعند دخول غرفة مكيفة، وفتح أبواب غرف التبريد، وتقلبات درجة الحرارة في الخزانات الخارجية.

يجب أن يقيم التصميم الجيد للرطوبة ما إذا كان الجهاز سيواجه رطوبة مستقرة أو رطوبة دورية أو تكاثفاً. تخلق هذه الظروف مستويات مختلفة من الإجهاد.

تسرب الرطوبة وامتصاصها

يمكن أن تدخل الرطوبة إلى المعدات من خلال مداخل الكابلات والدرزات وفتحات التهوية والموصلات والجوانات وفتحات المسامير والمانعات التالفة والمواد المسامية وتغيرات الضغط. حتى المعدات محكمة الإغلاق قد تشهد حركة للرطوبة على مدى فترات طويلة إذا لم يتم تصميم نظام الإغلاق بشكل صحيح.

تمتص بعض المواد أيضاً الرطوبة. قد تمتص أو تطلق المواد البلاستيكية والأجزاء المطاطية والمواد اللاصقة والملصقات ومواد العزل ورقائق لوحات الدوائر المطبوعة الرطوبة اعتماداً على البيئة. يمكن أن يؤثر هذا على الأبعاد والعزل وقوة الترابط والموثوقية على المدى الطويل.

لذلك يجب النظر إلى رطوبة التشغيل على أنها إجهاد بيئي خارجي وإجهاد مادي داخلي في آن واحد.

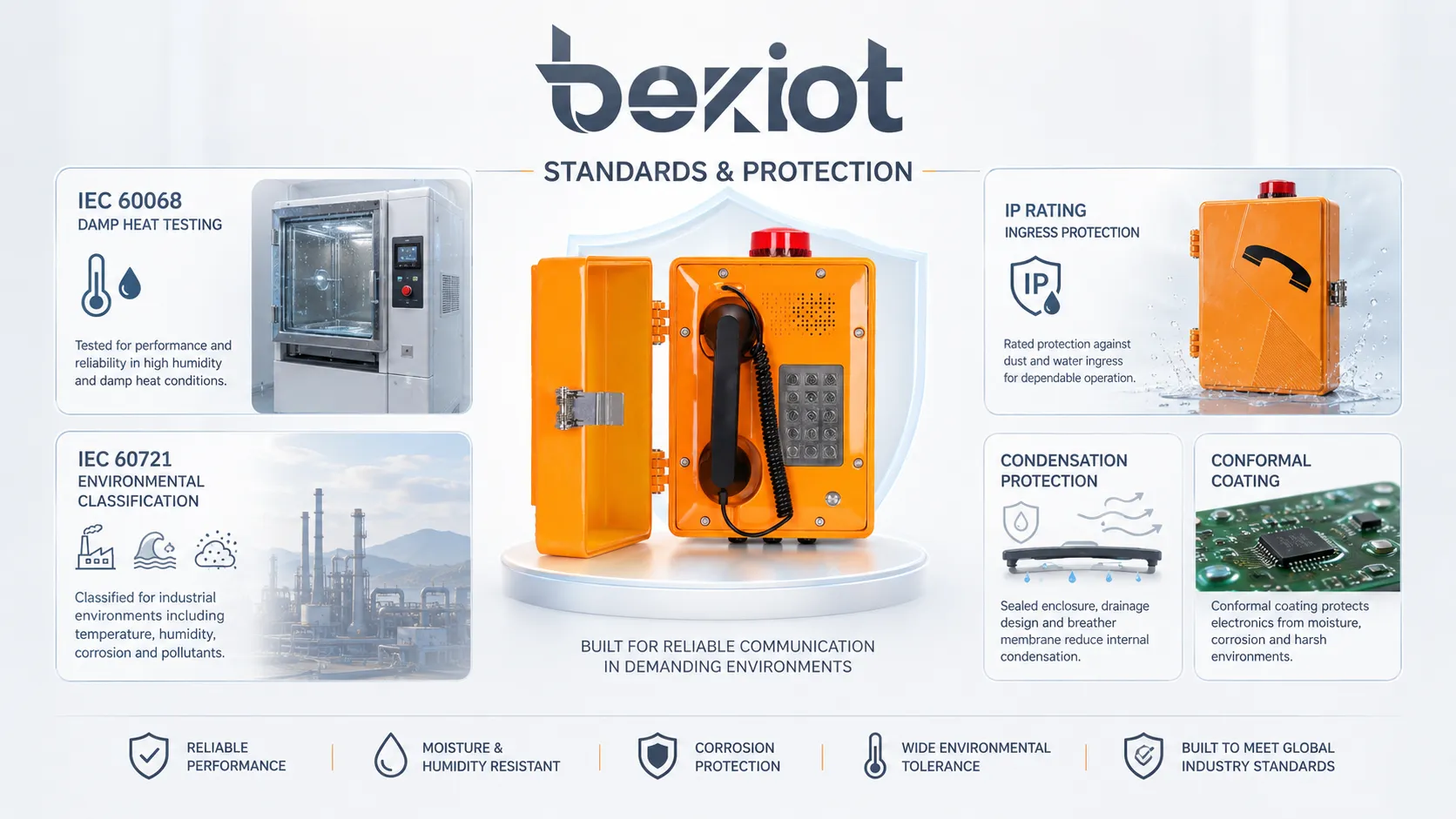

المعايير المتعلقة برطوبة التشغيل

اختبارات IEC 60068 البيئية

تمثل سلسلة IEC 60068 مجموعة رئيسية من معايير الاختبارات البيئية المستخدمة لتقييم كيفية استجابة المنتجات الكهروتقنية للإجهادات البيئية. بالنسبة للتقييم المتعلق بالرطوبة، تعتبر اختبارات الحرارة الرطبة ذات صلة خاصة لأنها تساعد في تحديد كيفية تحمل المنتجات للرطوبة العالية والتكاثف والتغيرات في الخصائص الكهربائية أو الميكانيكية.

في اختبار المنتجات العملي، يمكن استخدام اختبارات الحرارة الرطبة للتحقق من مقاومة التآكل، واستقرار العزل، وموثوقية الدوائر، وأداء المانعات، وتقادم المواد، وسلوك الشاشات، والتشغيل الوظيفي في ظل الظروف الرطبة. يجب اختيار طريقة الاختبار الدقيقة ومدته ودرجة الحرارة ومستوى الرطوبة وحالة التشغيل وفقاً لنوع المنتج والتطبيق.

لا ينبغي فهم اختبار IEC 60068 على أنه تصنيف واحد للرطوبة. إنه مجموعة من طرق الاختبار ووثائق إرشادية. يجب أن تحدد مواصفات المنتج الاختبار الذي تم إجراؤه والظروف المستخدمة ومعايير القبول المطبقة.

IEC 60068-2-78 الحرارة الرطبة المستقرة

يرتبط المعيار IEC 60068-2-78 باختبار الحرارة الرطبة في الحالة المستقرة. يعرض هذا النوع من الاختبارات منتجاً أو مكوناً لرطوبة عالية وظروف درجة حرارة مستقرة لفترة محددة. وهو مفيد لتقييم التعرض طويل الأمد للهواء الرطب دون تقلبات درجات الحرارة المتكررة للاختبار الدوري.

يمكن أن يكشف اختبار الحرارة الرطبة في الحالة المستقرة عن تدهور مرتبط بالرطوبة مثل انخفاض مقاومة العزل والتآكل وانتفاخ المواد وضعف الطلاء وشذوذ الشاشات وعدم الاستقرار الوظيفي. غالباً ما يكون مناسباً للمنتجات الإلكترونية التي قد تعمل أو تخزن في بيئات رطبة.

تعتمد نتيجة الاختبار على الشدة والمدة. الاختبار القصير منخفض الشدة لا يعادل التعرض طويل الأمد في بيئة استوائية أو بحرية أو صناعية أو خارجية.

IEC 60068-2-30 الحرارة الرطبة الدورية

يرتبط المعيار IEC 60068-2-30 باختبار الحرارة الرطبة الدورية. يعرض الاختبار الدوري للحرارة الرطبة المنتجات لدورات متكررة من درجة الحرارة والرطوبة، مما يخلق غالباً إجهاد تكاثف. هذا مفيد لأن العديد من البيئات الحقيقية ليست مستقرة. قد تسخن المعدات أثناء النهار وتبرد في الليل وتواجه دورات رطوبة متكررة.

يمكن أن تكون الرطوبة الدورية أكثر إجهاداً من الرطوبة المستقرة لأن التمدد والانكماش والتكاثف والتبخر وانتقال الرطوبة تتكرر بمرور الوقت. يمكن أن تؤثر هذه الدورات على المانعات ولحامات القصدير ونقاط التلامس والموصلات والطلاءات والأجزاء الميكانيكية.

قد تستفيد المنتجات المستخدمة في الهواء الطلق أو في الأماكن غير المكيفة أو في النقل أو في الأنفاق أو في الخزانات الميدانية من تقييم الحرارة الرطبة الدورية لأن الظروف البيئية الحقيقية غالباً ما تتغير يومياً.

IEC 60721 التصنيف البيئي

يوفر المعيار IEC 60721 إطاراً لتصنيف الظروف البيئية مثل المناخ ودرجة الحرارة والرطوبة والإجهاد الميكانيكي والمؤثرات البيئية الأخرى. يساعد المهندسين على تحديد نوع البيئة التي سيتم فيها تخزين المنتج أو نقله أو استخدامه.

بالنسبة لرطوبة التشغيل، يساعد التصنيف البيئي على تجنب الأوصاف الغامضة مثل "داخلي" أو "خارجي" أو "صناعي". قد يكون لخزانة خارجية محمية من الطقس ومكتب مكيف وموقع خارجي استوائي ونفق سكة حديد ومنشأة تخزين مبردة ومصنع كيميائي مخاطر رطوبة مختلفة.

لا يحل التصنيف البيئي بحد ذاته محل اختبار المنتج أو تقييم الموثوقية. إنه يساعد في تحديد البيئة المتوقعة بحيث يمكن اختيار متطلبات المنتج الصحيحة وشدة الاختبار المناسبة.

إرشادات الاتصالات ومراكز البيانات والصناعة

قد تستخدم غرف الاتصالات ومراكز البيانات وغرف المعدات وغرف التحكم الصناعي إرشادات بيئية إضافية للتحكم في درجة الحرارة والرطوبة. غالباً ما تراقب هذه البيئات الرطوبة لتقليل التفريغ الكهروستاتيكي عند الرطوبة المنخفضة وخطر التكاثف أو التآكل عند الرطوبة العالية.

عادةً ما تتطلب مراكز البيانات ومواقع الاتصالات رطوبة مضبوطة لأن الخوادم والمبدلات وأنظمة التخزين ومعدات الاتصالات تعمل بشكل مستمر. يمكن أن يؤدي ضعف التحكم في الرطوبة إلى زيادة خطر تعطل الأجهزة وتقليل الموثوقية على المدى الطويل.

يجب التحقق من الإرشادات الخاصة بالصناعة عند تركيب المعدات في بيئات منظمة أو عالية التوافر.

تصنيفات الحماية والرطوبة

رطوبة التشغيل ليست مثل تصنيف IP

تصف رطوبة التشغيل وتصنيف IP خصائص بيئية مختلفة. تصف رطوبة التشغيل مستوى الرطوبة في الهواء الذي يمكن للجهاز تحمله أثناء التشغيل. يصف تصنيف IP درجة الحماية التي يوفرها الهيكل ضد الأجسام الصلبة والغبار والتلامس العرضي ودخول الماء.

قد يكون جهاز ما مُصنفاً لـ 95% رطوبة نسبية غير متكثفة ولكن لديه حماية محدودة فقط ضد المطر أو رذاذ الماء. وقد يكون جهاز آخر لديه تصنيف IP قوي ولكنه لا يزال يتطلب التحكم في الرطوبة داخل الهيكل لمنع التكاثف. يجب عدم الخلط بين هذه المواصفات.

بالنسبة للبيئات الخارجية أو القاسية، يجب على المستخدمين التحقق من رطوبة التشغيل ودرجة حرارة التشغيل وتصنيف IP والحماية من التكاثف ومقاومة التآكل وطريقة التركيب معاً.

تصنيفات IP ودخول الماء

تُستخدم تصنيفات IP بموجب المعيار IEC 60529 بشكل شائع لوصف حماية الهيكل ضد المواد الصلبة والسوائل. يتعلق الرقم الأول بالحماية من الأجسام الصلبة أو الغبار، بينما يتعلق الرقم الثاني بالحماية من دخول الماء. تشمل الأمثلة الحماية ضد تقطير الماء ورش الماء ونفاثات الماء ونفاثات الماء القوية والغمر المؤقت أو غيرها من الظروف المحددة.

تساعد تصنيفات IP في تقييم ما إذا كان الهيكل يمكنه مقاومة دخول الماء من الخارج. ومع ذلك، فهي لا تصف بالكامل خطر التكاثف الداخلي. يمكن للهيكل المحكم أن يمنع دخول المطر ولكن لا يزال بإمكانه احتجاز الهواء الرطب في الداخل. عندما تتغير درجة الحرارة، قد تتكاثف تلك الرطوبة المحتجزة.

لهذا السبب قد تظل المنتجات الحاصلة على تصنيف IP بحاجة إلى أغشية قابلة للتنفس أو معادلة الضغط أو مواد مجففة أو سخانات أو تصميم تصريف أو طلاء مطابق اعتماداً على بيئة التركيب.

تصنيفات NEMA و UL Type

في مشاريع أمريكا الشمالية، يمكن استخدام تصنيفات NEMA و UL Type للهياكل الكهربائية. يمكن أن تصف هذه التصنيفات الملاءمة لظروف داخلية أو خارجية معينة مثل الأوساخ المتساقطة والمطر والصقيع والغبار المتطاير بفعل الرياح والماء الموجه بالخرطوم والتآكل والزيت وسائل التبريد أو التعرضات البيئية الأخرى حسب النوع.

لا ينبغي التعامل مع تصنيفات NEMA أو UL Type على أنها مكافئات دقيقة لتصنيفات IP أو نطاقات رطوبة التشغيل. فلها نطاقها ومنطق اختبارها وسياق تطبيقها الخاص. قد يحتاج المنتج إلى كل من مواصفات الرطوبة وتصنيف الهيكل لتلبية متطلبات المشروع.

عند اختيار المعدات للبيئات الرطبة أو المبللة، يجب على المستخدمين التحقق من نظام التصنيف المطلوب من قبل المشروع أو السوق أو الجهة ذات الاختصاص القضائي.

تصنيف IK والحماية الميكانيكية

يصف تصنيف IK حماية الهيكل ضد الصدمات الميكانيكية الخارجية. لا يصف بشكل مباشر أداء الرطوبة. ومع ذلك، يمكن أن يضعف الضرر الميكانيكي حماية الرطوبة والماء عن طريق تشقق الهياكل أو فك الأغطية أو إتلاف الجوانات أو فتح مداخل الكابلات.

في المواقع العامة أو الصناعية أو الخاصة بالنقل أو الخارجية، قد تساعد مقاومة الصدمات بشكل غير مباشر في الحماية من مشاكل الرطوبة. فإذا تعرض هيكل للتلف بسبب الصدمات، فقد يزداد خطر دخول الرطوبة والماء.

بالنسبة للمعدات الميدانية، يجب النظر في حماية IP وحماية IK ورطوبة التشغيل ونطاق درجة الحرارة ومتانة المواد وفحص الصيانة معاً.

الطلاء المطابق والحماية من الرطوبة

الطلاء المطابق هو طبقة واقية توضع على لوحات الدوائر المطبوعة للمساعدة في مقاومة الرطوبة والغبار والأبخرة الكيميائية والتآكل. يمكنه تحسين الموثوقية في البيئات الرطبة، خاصة عندما قد تواجه المعدات تكاثفاً أو ملوثات محمولة جواً.

الطلاء المطابق لا يجعل المنتج مقاوماً للماء بذاته. إنه طبقة واحدة من الحماية. لا يزال إحكام الهيكل ومداخل الكابلات واختيار المكونات والصرف والتحكم البيئي أموراً مهمة.

في البيئات عالية الرطوبة أو المسببة للتآكل، يمكن أن يكون الطلاء المطابق ذا قيمة عند استخدامه كجزء من استراتيجية حماية كاملة من الرطوبة.

التأثيرات التقنية للرطوبة على المعدات

تآكل الأجزاء المعدنية

يمكن للرطوبة العالية أن تسرع تآكل الأجزاء المعدنية، خاصة عندما تقترن بالملح أو الغازات الصناعية أو الغبار أو التلوث الكيميائي. قد تتأثر الموصلات والأطراف والبراغي ونقاط التلامس وأجزاء التدريع والزنبركات ومسارات لوحة الدوائر المطبوعة.

يمكن أن يزيد التآكل من المقاومة الكهربائية ويسبب تلامساً متقطعاً ويضعف الأجزاء الميكانيكية ويتسبب في صدأ أو أكسدة مرئية. في أجهزة الاتصالات، قد يؤثر التآكل على جودة الصوت وموثوقية الأزرار وتوصيل الطاقة واستقرار الشبكة.

قد تتطلب مكافحة التآكل مواد وطلاءات مناسبة وموصلات محكمة وطلاء مطابق ومثبتات مقاومة للتآكل وصيانة دورية.

انخفاض مقاومة العزل

يمكن أن تقلل الرطوبة من مقاومة العزل بين الموصلات الكهربائية. قد يؤدي هذا إلى تيار تسرب أو إشارات خاطئة أو انحراف في المستشعرات أو عدم استقرار الدوائر. في أنظمة الجهد العالي أو القياس الحساسة، يمكن أن يصبح تدهور العزل مشكلة خطيرة تتعلق بالسلامة والدقة.

يمكن أن تتأثر لوحات الدوائر المطبوعة وكتل الأطراف والكابلات والموصلات جميعاً بالرطوبة، خاصة عند وجود غبار أو تلوث أيوني. يمكن للرطوبة والتلوث معاً أن ينشئا مسارات موصلة.

يساعد التصميم الجيد للوحة الدوائر والتباعد والطلاء والتنظيف والإغلاق والاختبار البيئي في تقليل هذا الخطر.

التكاثف على لوحات الدوائر

يعد التكاثف أحد أخطر المخاطر المتعلقة بالرطوبة. يمكن أن يتسبب الماء السائل على لوحة الدوائر في حدوث قصر في الدارات الكهربائية وتآكل وإشارات غير متوقعة وتلف دائم للمكونات. حتى القطرات الصغيرة يمكن أن تخلق أعطالاً إذا وصلت بين مناطق حساسة.

يحدث التكاثف غالباً عندما تنتقل المعدات من هواء بارد إلى هواء دافئ رطب، أو عندما تبرد خزانة في الليل، أو عندما يغير تكييف الهواء ظروف الغرفة، أو عندما تواجه المعدات الخارجية تقلبات سريعة في درجات الحرارة.

يتطلب منع التكاثف إدارة درجة الحرارة وتخطيط التهوية وحواجز الرطوبة ومعادلة الضغط وسخانات وطلاءات أو ممارسات تركيب مضبوطة.

التأثير على الشاشات والأجزاء البصرية

يمكن أن تؤثر الرطوبة على الشاشات والعدسات ونوافذ الكاميرات والمستشعرات البصرية ونوافذ المؤشرات. قد يحدث ضبابية أو غشاوة أو علامات ماء أو انفصال طبقات أو تقادم في الإضاءة الخلفية وانخفاض في الرؤية إذا دخلت الرطوبة أو تكاثفت داخل المنطقة البصرية.

الشاشات الخارجية والأجهزة الداخلية للاتصال والكاميرات ومحطات التحكم في الدخول ولوحات التحكم معرضة بشكل خاص لأن المستخدمين يعتمدون على رؤية واضحة. يمكن أن تقلل الشاشة أو العدسة الضبابية من سهولة الاستخدام والسلامة.

قد تتطلب الأجزاء البصرية إحكاماً وتصميماً مضاداً للضباب وأغشية تهوية وسخانات وطلاءات كارهة للماء أو اختياراً دقيقاً للمواد.

التأثير على مكونات الصوت

يمكن أن تؤثر الرطوبة على الميكروفونات والسماعات وأجهزة الاستقبال والطنانات والأغشية الصوتية ومنافذ الصوت. قد تغير الرطوبة الحساسية أو تقلل مستوى الصوت أو تسبب تشويهاً أو تتلف نقاط التلامس أو تسد الفتحات الصوتية بالتكاثف والغبار.

يجب اختبار معدات الاتصالات المركبة في الهواء الطلق أو في الأنفاق أو بالقرب من المياه أو في المصانع أو في المناطق العامة الرطبة للتأكد من أداء الصوت في ظل ظروف رطوبة واقعية.

يمكن للأغشية الواقية وتصميم الصرف ومسارات الصوت محكمة الإغلاق والمواد المقاومة للتآكل والفحص المنتظم أن تحسن موثوقية الصوت.

التأثير على المستشعرات والمعايرة

بعض المستشعرات حساسة للرطوبة. قد تنحرف مستشعرات الغاز والمستشعرات البيئية ومستشعرات الضغط والمستشعرات البصرية والمستشعرات السعوية وواجهات اللمس أو تتصرف بشكل مختلف في الظروف الرطبة.

قد تتطلب أنظمة المستشعرات خوارزميات تعويض أو مرشحات واقية أو إجراءات معايرة أو عزلاً بيئياً. في بعض الحالات، تكون الرطوبة نفسها جزءاً من القياس ويجب مراقبتها بدقة.

بالنسبة لأجهزة القياس، يجب مراعاة تأثيرات الرطوبة أثناء مراجعة المعايرة والمواصفات.

مواصفات رطوبة التشغيل الشائعة

10% إلى 90% رطوبة نسبية غير متكثفة

من المواصفات الشائعة للعديد من الأجهزة الإلكترونية الداخلية وشبه الصناعية هي 10% إلى 90% رطوبة نسبية غير متكثفة. هذا النطاق مناسب للعديد من البيئات المضبوطة ولكنه لا يعني بالضرورة أن المنتج مناسب للتشغيل الخارجي الرطب أو المواقع المعرضة للتكاثف.

عند ظهور هذه المواصفات، يجب على المستخدمين التأكد من بقاء بيئة التركيب غير متكثفة. إذا تم تركيب المنتج في غرفة ذات تحكم مستقر في درجة الحرارة والرطوبة، فقد يكون مناسباً. أما إذا تم تركيبه في خزانة خارجية، فقد تكون هناك حاجة إلى مزيد من الحماية.

لا ينبغي أبداً تجاهل عبارة "غير متكثفة".

5% إلى 95% رطوبة نسبية غير متكثفة

مواصفة أوسع مثل 5% إلى 95% رطوبة نسبية غير متكثفة تشير إلى أن الجهاز مصمم لنطاق رطوبة أوسع. قد يكون هذا مفيداً في البيئات الصناعية أو بيئات الاتصالات أو المستودعات أو غرف المعدات.

ومع ذلك، حتى 95% رطوبة نسبية غير متكثفة لا تعادل الحماية ضد الماء السائل. إذا تكاثفت الرطوبة، فقد يظل الجهاز في خطر ما لم يكن المنتج مصمماً للتكاثف أو الظروف الرطبة.

يجب على المستخدمين التحقق مما إذا كان المنتج لديه دليل على اختبار الرطوبة وما إذا كان تصميم الهيكل يتوافق مع التركيب الفعلي.

تصنيف الرطوبة المتكثفة

قد يتم اختبار بعض المنتجات القوية أو الخارجية لظروف تنطوي على تكاثف أو دورات حرارة رطبة أو التعرض لرطوبة أكثر شدة. هذا يختلف عن تحمل الرطوبة العادي غير المتكثف.

الظروف المتكثفة أكثر تطلباً لأن الماء السائل يمكن أن يتشكل على الأسطح. قد تحتاج المنتجات المخصصة لمثل هذه البيئات إلى طلاء مطابق وهياكل محكمة الإغلاق وتصريف ومواد مقاومة للتآكل والتحقق من الصحة باختبارات خاصة.

إذا كان المشروع يتضمن خزانات خارجية أو أنفاقاً أو غرف تبريد أو مواقع بحرية أو تغيرات سريعة في درجة الحرارة، فيجب على المستخدمين السؤال عما إذا كان المنتج قد تم تقييمه لخطر التكاثف.

رطوبة التخزين مقابل رطوبة التشغيل

تصف رطوبة التخزين الظروف التي يمكن للمنتج تحملها أثناء عدم تشغيله. تصف رطوبة التشغيل الظروف التي يمكن للمنتج أن يعمل في ظلها. قد ينجو منتج من التخزين في بيئة رطبة ولكنه يفشل أو يتصرف بشكل غير متوقع إذا تم تشغيله في نفس الظروف.

تصنيفات التخزين مفيدة للشحن والتخزين وإدارة قطع الغيار. تصنيفات التشغيل أكثر أهمية للأنظمة المركبة والأداء الميداني.

يجب على المشترين والمهندسين عدم استبدال رطوبة التخزين برطوبة التشغيل عند اختيار المعدات.

تطبيقات تصنيفات رطوبة التشغيل

الأتمتة والتحكم الصناعي

غالباً ما تشتمل أنظمة الأتمتة الصناعية على وحدات تحكم ومستشعرات ومزودات طاقة ومفاتيح وبوابات ولوحات وواجهات بين الإنسان والآلة. قد تعمل هذه الأجهزة في مصانع أو معامل معالجة أو غرف آلات أو أنفاق أو مستودعات أو خزانات ذات رطوبة متغيرة.

يمكن أن تؤثر الرطوبة العالية على الأطراف ولوحات الدوائر والمرحلات والمستشعرات والموصلات. إذا كان الموقع يحتوي أيضاً على غبار أو رذاذ زيت أو مواد كيميائية أو تدوير لدرجة الحرارة، يزداد الخطر.

تساعد تصنيفات رطوبة التشغيل المهندسين على اختيار المنتجات التي يمكن أن تبقى مستقرة في بيئة الإنتاج الفعلية.

الاتصالات ومعدات الشبكات

قد يتم تركيب الموجهات والمبدلات والبوابات ومعدات المحطات الأساسية وأجهزة الألياف والخوادم ومحطات الاتصالات الطرفية في غرف المعدات أو الخزانات الخارجية أو صناديق جانب الطريق أو الأبراج أو الأنفاق أو مواقع المرافق. التحكم في الرطوبة مهم لأن معدات الشبكات تعمل غالباً بشكل مستمر.

يمكن أن تؤدي الأعطال المرتبطة بالرطوبة إلى انقطاع خدمات الاتصالات وقد تكون إصلاحاتها مكلفة في المواقع البعيدة. قد تستخدم غرف المعدات مراقبة بيئية لتتبع درجة الحرارة والرطوبة وتوليد إنذارات عندما تتحرك الظروف خارج الحدود المقبولة.

بالنسبة لعمليات نشر الاتصالات، يجب تقييم رطوبة التشغيل مع التهوية وإحكام الخزانة والتحكم في التكاثف وتخطيط الطاقة الاحتياطية.

الأمن الخارجي والتحكم في الدخول

قد تواجه الكاميرات الخارجية وأجهزة الاتصال الداخلي وقارئات البطاقات ولوحات المفاتيح ونقاط المساعدة والمستشعرات وأجهزة الإنذار المطر والضباب والندى وتقلبات درجات الحرارة والرطوبة العالية. تساعد تصنيفات رطوبة التشغيل في تحديد ما إذا كانت الإلكترونيات يمكنها العمل بشكل موثوق في ظل هذه الظروف.

تحتاج أجهزة الأمن الخارجية أيضاً إلى حماية الهيكل وإحكام الكابلات ومقاومة التآكل والمتانة المادية. يمكن للرطوبة أن تسبب ضبابية على العدسات وتؤثر على الميكروفونات وتتلف الموصلات وتسبب أعطالاً في لوحات المفاتيح.

يجب أن تتضمن المواصفات الخارجية الكاملة الرطوبة ودرجة الحرارة وتصنيف IP وتصنيف IK عند الحاجة ومقاومة الأشعة فوق البنفسجية وإرشادات التركيب.

مراكز البيانات وغرف المعدات

تتحكم مراكز البيانات وغرف المعدات في الرطوبة لحماية الخوادم والتخزين ومبدلات الشبكة وأنظمة الطاقة. يمكن أن يؤدي نقص الرطوبة إلى زيادة خطر التفريغ الكهروستاتيكي. ويمكن أن تؤدي الرطوبة الزائدة إلى زيادة خطر التكاثف والتآكل.

تُستخدم مراقبة الرطوبة والتحكم في التدفئة والتهوية وتكييف الهواء وإدارة تدفق الهواء والإنذارات البيئية للحفاظ على الظروف ضمن النطاق المصمم. يجب أن تتوافق مواصفات المعدات مع استراتيجية التحكم البيئي للمنشأة.

تُعد رطوبة التشغيل في هذه البيئات جزءاً من إدارة البنية التحتية عالية التوافر.

أنظمة النقل والأنفاق

قد تعرض أنظمة النقل والأنفاق المعدات للرطوبة والتكاثف وعوادم المركبات والغبار ومياه التنظيف وتغير درجات الحرارة. يجب أن تبقى أجهزة الاتصالات والكاميرات والمستشعرات واللافتات وخزائن التحكم وهواتف الطوارئ موثوقة.

تشكل الأنفاق تحدياً خاصاً لأن حركة الهواء وتسرب المياه وانبعاثات المركبات وتدرجات درجة الحرارة يمكن أن تخلق ظروفاً رطبة ومسببة للتآكل.

يجب تقييم متطلبات رطوبة التشغيل مع حماية IP ومقاومة التآكل وإحكام الكابلات والتهوية ووصول الصيانة.

المواقع البحرية والساحلية ومواقع المرافق

تجمع المواقع البحرية والساحلية بين الرطوبة العالية والتلوث بالملح. يمكن أن يسرع هذا من التآكل ويتلف الموصلات والمثبتات ولوحات الدوائر والهياكل. قد تواجه مواقع المرافق مثل محطات الضخ ومحطات معالجة المياه والمحطات الفرعية أيضاً هواءً رطباً وتكاثفاً.

في هذه البيئات، قد لا يكون نطاق رطوبة التشغيل الواسع وحده كافياً. قد تكون هناك حاجة إلى مقاومة الضباب الملحي ومواد مقاومة للتآكل وطلاء مطابق وموصلات محكمة وفحص صيانة.

يجب أن يستند اختيار المعدات إلى الإجهاد البيئي المشترك، وليس فقط نسبة الرطوبة النسبية.

كيفية اختيار المعدات بناءً على رطوبة التشغيل

قراءة ورقة البيانات بعناية

الخطوة الأولى هي قراءة ورقة البيانات بعناية. ابحث عن رطوبة التشغيل ورطوبة التخزين ودرجة حرارة التشغيل ودرجة حرارة التخزين وتصنيف IP وملاحظات التكاثف ومراجع الاختبارات البيئية. الصياغة مهمة.

مواصفة مثل 5% إلى 95% رطوبة نسبية غير متكثفة ليست مثل منتج تم اختباره للحرارة الرطبة المتكثفة أو التعرض المباشر للماء. إذا كان التطبيق يتضمن تكاثفاً، فاطلب دليل اختبار أكثر تفصيلاً.

يجب تفسير أوراق البيانات بناءً على بيئة الموقع الفعلية، وليس فقط على أعلى رقم رطوبة نسبية يظهر.

تحديد خطر التكاثف

يجب تقييم خطر التكاثف قبل التركيب. اسأل ما إذا كان الجهاز سيواجه تغيرات سريعة في درجة الحرارة أو تبريداً ليلياً أو دخول غرفة مكيفة أو انتقالات تبريد أو تعرض خزانة خارجية أو رطوبة نفق أو رطوبة هيكل محكم.

إذا كان التكاثف مرجحاً، ففكر في منتجات ذات حماية أقوى من الرطوبة أو أضف ضوابط بيئية مثل السخانات وفتحات التهوية والأغشية والمواد المجففة والطلاء المطابق أو التحكم في مناخ الخزانة.

غالباً ما يكون منع التكاثف أكثر أهمية من مجرد اختيار تصنيف رطوبة نسبية عالي غير متكثف.

التحقق من تصميم الهيكل ومدخل الكابلات

يمكن أن تدخل الرطوبة والماء من خلال نقاط الضعف في الهيكل. يجب تصميم وتركيب مداخل الكابلات والموصلات والدرزات والأغطية والبراغي وفتحات التهوية وفتحات الخدمة بشكل صحيح. يمكن أن يفقد الهيكل عالي الجودة حمايته إذا كانت مداخل الكابلات محكمة الإغلاق بشكل سيء.

بالنسبة للاستخدام الخارجي والصناعي، يجب أن تتطابق الملحقات مع مستوى الحماية المطلوب. قد تؤدي التعديلات الميدانية مثل حفر ثقوب إضافية إلى تقليل أداء الإحكام إذا لم يتم التعامل معها بشكل صحيح.

يجب أن يحافظ النظام المركب على الحماية البيئية التي قصدها تصميم المنتج.

مراعاة التآكل والملوثات

تصبح الرطوبة أكثر ضرراً عندما تقترن بالملح أو الغبار أو المواد الكيميائية أو الغازات أو التلوث الصناعي. قد تتطلب المواقع الساحلية والمصانع الكيميائية ومنشآت مياه الصرف الصحي والمناجم والأنفاق والصناعات الثقيلة مواد وطلاءات مقاومة للتآكل.

يجب على المستخدمين أن يسألوا ما إذا كان المنتج يحتوي على معالجة سطحية مناسبة وطلاء لوحة دوائر وحماية موصل ومواد تثبيت مناسبة للبيئة.

المنتج الذي يعمل في هواء رطب نظيف قد لا ينجو في هواء رطب ملوث لنفس المدة الزمنية.

تخطيط المراقبة والصيانة

يجب مراقبة وصيانة الأنظمة الحساسة للرطوبة. يمكن لمستشعرات البيئة تتبع الرطوبة ودرجة الحرارة في الخزانات أو الغرف. يمكن لفحوصات الصيانة تحديد علامات التكاثف والتآكل والمانعات التالفة ومداخل الكابلات غير المحكمة وفتحات التهوية المسدودة.

تساعد المراقبة في اكتشاف الظروف التي تتجاوز تصنيف المنتج قبل حدوث العطل. وتساعد الصيانة في الحفاظ على الحماية بمرور الوقت.

بالنسبة للأنظمة الحيوية، يجب أن تكون إدارة الرطوبة جزءاً من خطة الصيانة الوقائية.

طرق التصميم للحماية من الرطوبة

الهياكل محكمة الإغلاق

تساعد الهياكل محكمة الإغلاق في منع دخول الرطوبة والغبار والماء الخارجي إلى المعدات. وهي شائعة في الأجهزة الخارجية ووحدات التحكم الصناعية ومحطات الأمن وأجهزة الاتصالات والمستشعرات الميدانية.

ومع ذلك، يجب تصميم الإحكام بعناية. يمكن للهيكل المحكم بالكامل أن يحبس الهواء الرطب في الداخل. إذا تغيرت درجة الحرارة الداخلية، فقد يتشكل التكاثف. قد تؤدي تغيرات الضغط أيضاً إلى إجهاد المانعات بمرور الوقت.

يجب أن يقترن التصميم المحكم بمواد جوانات مناسبة ومداخل كابلات ومعادلة ضغط وإدارة التكاثف.

الأغشية القابلة للتنفس

يمكن أن تسمح الأغشية القابلة للتنفس بمعادلة الضغط مع المساعدة في منع دخول الماء السائل والغبار. غالباً ما تُستخدم في الهياكل الخارجية لتقليل إجهاد الضغط وتراكم الرطوبة.

هذه الأغشية ليست حلاً شاملاً. يجب اختيارها وفقاً لتدفق الهواء وحماية الماء والتعرض الكيميائي وموقع التركيب وحجم الهيكل.

عند استخدامها بشكل صحيح، يمكن أن تساعد الأغشية القابلة للتنفس في تقليل خطر التكاثف في المعدات محكمة الإغلاق.

السخانات والتحكم في المناخ

يمكن لسخانات الخزانات وسخانات الهياكل وأنظمة التحكم في المناخ أن تقلل من التكاثف عن طريق الحفاظ على الأسطح الداخلية فوق نقطة الندى. وهي شائعة في الخزانات الخارجية والمناطق الباردة والتركيبات المعرضة للرطوبة.

يمكن استخدام مكيفات الهواء ومزيلات الرطوبة والمبادلات الحرارية وأنظمة التهوية في الخزانات الكبيرة أو غرف المعدات. يجب تصميم هذه الأنظمة لتجنب إنشاء نقاط تكاثف جديدة.

يعتبر التحكم في المناخ مفيداً بشكل خاص للمعدات الحيوية التي يجب أن تعمل بشكل مستمر في بيئات غير مستقرة.

الطلاء المطابق

يحمي الطلاء المطابق لوحات الدوائر من الرطوبة والغبار وبعض الملوثات. يمكنه تحسين الموثوقية في البيئات عالية الرطوبة وتقليل خطر التآكل أو تيار التسرب.

يجب تطبيق الطلاء بشكل صحيح. يمكن أن يؤدي ضعف تغطية الطلاء أو التلوث المحتجز أو الاختيار الخاطئ للمواد إلى تقليل الفعالية. قد تحتاج مناطق مثل الموصلات والمفاتيح ونقاط تلامس الخدمة إلى حجب أو معالجة خاصة.

يعمل الطلاء المطابق بشكل أفضل كجزء من استراتيجية حماية متعددة الطبقات.

الصرف واتجاه التركيب

يساعد الصرف واتجاه التركيب في منع تراكم المياه. يجب تركيب الأجهزة الخارجية بحيث لا تتجمع المياه بالقرب من الدرزات أو مداخل الكابلات أو السماعات أو الميكروفونات أو الأزرار أو حواف الشاشة.

يمكن لحلقات الكابلات والمداخل المتجهة لأسفل وحواف التنقيط وزوايا التركيب الصحيحة أن تقلل من دخول الرطوبة. يمكن أن يؤدي التركيب غير الصحيح إلى إلغاء حماية منتج مصمم بشكل جيد.

جودة التركيب هي جزء رئيسي من الحماية من الرطوبة.

المشاكل الشائعة الناتجة عن ضعف التحكم في الرطوبة

الأعطال المتقطعة

غالباً ما تكون الأعطال المرتبطة بالرطوبة متقطعة. قد يتعطل الجهاز في الصباح ويتعافى لاحقاً في اليوم ويتعطل مرة أخرى عندما ترتفع الرطوبة. هذا يجعل استكشاف الأخطاء وإصلاحها صعباً.

قد تحدث الأعطال المتقطعة بسبب التكاثف أو التآكل أو تيار التسرب أو تلوث الموصلات أو انحراف المستشعرات. يمكن أن تساعد السجلات والمراقبة البيئية والفحص في تحديد النمط.

إذا ظهر عطل فقط خلال الفترات الرطبة، فيجب التحقيق في الرطوبة كسبب محتمل.

الموصلات المتآكلة

الموصلات هي نقاط عطل شائعة. يمكن للرطوبة والملح والغبار والتلوث أن تتلف أسطح التلامس، مما يزيد المقاومة أو يتسبب في اتصالات غير مستقرة. قد يؤثر هذا على إشارات الطاقة أو الشبكة أو الصوت أو المستشعرات أو التحكم.

قد تتسبب الموصلات المتآكلة في إعادة تشغيل عشوائية أو فقدان حزم أو ضعف في الصوت أو انحراف في الإشارة أو انقطاع اتصال الأجهزة. يمكن للأغطية الواقية والموصلات محكمة الإغلاق ومداخل الكابلات المناسبة وفحص الصيانة أن تقلل من الخطر.

حماية الموصلات مهمة بشكل خاص في عمليات النشر الخارجية والساحلية.

الشاشات والعدسات الضبابية

قد تصاب الشاشات ونوافذ الكاميرات ولوحات المؤشرات بالضباب عندما تتكاثف الرطوبة داخلها أو على سطحها. يمكن أن يقلل هذا من الرؤية ويجعل الجهاز صعب الاستخدام.

تشيع الضبابية عندما تتغير درجة الحرارة بسرعة أو عندما تسمح المانعات بدخول الهواء الرطب إلى المناطق البصرية. يمكن أن يساعد التصميم المضاد للضباب والسخانات وأغشية التهوية والإحكام الأفضل.

بالنسبة للكاميرات ومحطات الدخول واللوحات الخارجية، تُعد الرؤية جزءاً من الموثوقية التشغيلية.

انخفاض أداء الصوت

يمكن أن تؤثر الرطوبة على السماعات والميكروفونات والطنانات والأغشية الصوتية. قد يلاحظ المستخدمون انخفاض مستوى الصوت أو صوتاً مشوهاً أو انسداداً في التقاط الميكروفون أو عطلاً صوتياً متقطعاً.

يمكن أن تتحد الرطوبة أيضاً مع الغبار لسد الفتحات الصوتية. يجب أن تتضمن أجهزة الاتصالات الخارجية أغشية واقية وتصريفاً ووصولاً للصيانة.

يُعد اختبار الصوت في ظل ظروف رطبة أمراً مهماً لهواتف الطوارئ وأجهزة الاتصال الداخلي وأجهزة النداء ونقاط المساعدة.

قصر عمر المنتج

حتى عندما لا تسبب الرطوبة عطلاً فورياً، فإنها يمكن أن تقصر من عمر المنتج. يمكن أن يتراكم التآكل وانتفاخ المواد وضعف المواد اللاصقة وتدهور الطلاء وإجهاد المكونات على مدى أشهر أو سنوات.

يجب اختيار المنتجات المركبة في البيئات الرطبة مع مراعاة المتانة على المدى الطويل. قد يجتاز الجهاز التشغيل الأولي ولكنه يفشل قبل الأوان إذا كانت الحماية من الرطوبة غير كافية.

تعتمد الموثوقية على المدى الطويل على كل من تصميم المنتج وجودة الصيانة.

نصائح الصيانة والمراقبة

مراقبة درجة الحرارة والرطوبة معاً

يجب مراقبة درجة الحرارة والرطوبة معاً لأن التكاثف يعتمد على كليهما. قد لا تكشف مراقبة الرطوبة النسبية وحدها عن الخطر الكامل. قد تكون نقطة الندى أو فرق درجة الحرارة بين الهواء وأسطح المعدات أكثر فائدة في بعض البيئات.

يمكن أن تستفيد غرف المعدات والخزانات والأنفاق ومناطق التخزين المبردة والهياكل الخارجية من المستشعرات البيئية. يمكن للتنبيهات إخطار فرق الصيانة قبل أن تصبح الظروف غير آمنة للمعدات.

تدعم المراقبة المشتركة صيانة وقائية أفضل.

فحص علامات التكاثف

يجب على فرق الصيانة فحص الأجهزة بحثاً عن علامات التكاثف وبقع الماء والصدأ والضبابية والملصقات المنتفخة والمانعات المفكوكة والبراغي الصدئة والرطوبة داخل الأغطية. قد تكشف هذه العلامات عن مشاكل بيئية حتى لو كان الجهاز لا يزال يعمل.

يسمح الاكتشاف المبكر بالإصلاحات قبل حدوث ضرر دائم. يمكن إصلاح جوان تالف أو مدخل كابل غير محكم بسهولة أكبر من لوحة دوائر متآكلة.

لا يزال الفحص البصري ذا قيمة حتى في الأنظمة ذات المراقبة الإلكترونية.

فحص الجوانات ومداخل الكابلات

يجب فحص الجوانات ومداخل الكابلات بانتظام. بمرور الوقت، يمكن أن تتصلب المانعات أو تتشقق أو تنضغط أو ترتخي أو تتلوث. قد ترتخي مداخل الكابلات بسبب الاهتزاز أو التدوير الحراري أو سوء التركيب.

إذا فشلت المانعات، يمكن أن تدخل الرطوبة والماء إلى المعدات. يجب أن تتطابق قطع الغيار مع تصميم المنتج ومستوى الحماية المطلوب.

تساعد صيانة المانعات في الحفاظ على حماية الرطوبة والدخول طوال عمر المنتج.

التنظيف دون إدخال الرطوبة إلى الداخل

يجب أن تتطابق طرق التنظيف مع تصنيف المعدات. لا ينبغي رش جهاز ذي حماية محدودة من الماء مباشرة. حتى المعدات الحاصلة على تصنيف IP يجب تنظيفها وفقاً لتعليمات الشركة المصنعة لأن الماء عالي الضغط أو المواد الكيميائية أو الزوايا الخاطئة قد تتلف المانعات والأغشية.

يمكن للتنظيف أن يحسن الموثوقية عن طريق إزالة الغبار والملوثات، ولكنه يمكن أيضاً أن يدخل الرطوبة إذا تم بشكل غير صحيح.

يجب أن تحدد إجراءات الصيانة بوضوح طرق التنظيف المقبولة.

مراجعة السجلات البيئية

يمكن أن تظهر السجلات البيئية ما إذا كانت الرطوبة تتجاوز النطاق الموصى به بانتظام. كما يمكن أن تظهر أنماطاً مثل خطر التكاثف الليلي أو ذروات الرطوبة الموسمية أو مشاكل تهوية الخزانة.

تساعد مراجعة السجلات المدراء على اتخاذ قرار بشأن تحسين التهوية أو إضافة سخانات أو نقل المعدات أو استبدال المانعات أو اختيار أجهزة ذات حماية أعلى.

تدعم البيانات البيئية قرارات الصيانة القائمة على الأدلة.

رطوبة التشغيل مقابل المصطلحات المشابهة

رطوبة التشغيل مقابل رطوبة التخزين

تصف رطوبة التشغيل نطاق الرطوبة الذي يمكن للمعدات أن تعمل فيه أثناء تشغيلها وعملها. تصف رطوبة التخزين النطاق الذي يمكن تخزين المنتج فيه دون تشغيل.

قد تكون ظروف التخزين أقل تطلباً في بعض النواحي لأن المعدات غير نشطة، لكن التخزين طويل الأمد في رطوبة عالية لا يزال بإمكانه إتلاف المواد والموصلات والتغليف والأجزاء الداخلية.

بالنسبة لاختيار المنتج، عادة ما تكون رطوبة التشغيل أكثر أهمية من رطوبة التخزين.

رطوبة التشغيل مقابل تصنيف مقاومة الماء

تصف رطوبة التشغيل الرطوبة في الهواء. تصف تصنيفات مقاومة الماء أو دخول الماء مقاومة دخول الماء السائل إلى الهيكل في ظل ظروف محددة. هذه مفاهيم مختلفة.

قد يتحمل منتج رطوبة عالية ولكنه يفشل إذا تم رشه بالماء. وقد يقاوم منتج آخر نفاثات الماء ولكنه لا يزال يعاني من تكاثف داخلي إذا تم احتجاز الهواء الرطب بالداخل.

يجب تقييم الرطوبة ودخول الماء بشكل منفصل.

رطوبة التشغيل مقابل مقاومة التكاثف

لا يعني تصنيف الرطوبة العالي غير المتكثف بالضرورة مقاومة التكاثف. تتطلب مقاومة التكاثف أن يتحمل المنتج أو يمنع تشكل قطرات الماء على الجهاز أو داخله.

قد تعتمد مقاومة التكاثف على الطلاءات وتصميم الهيكل والتدفئة والصرف واختيار المواد واختبار الحرارة الرطبة الدوري المحدد.

إذا كان التكاثف متوقعاً، فيجب أن تعالج مواصفات المنتج ذلك بوضوح.

رطوبة التشغيل مقابل الحماية البيئية

الحماية البيئية هي مصطلح أوسع قد يشمل درجة الحرارة والرطوبة ودخول الماء والغبار والتآكل والتعرض للأشعة فوق البنفسجية والصدمات والاهتزاز والتعرض للمواد الكيميائية والارتفاع. رطوبة التشغيل ليست سوى جزء واحد من الحماية البيئية.

يجب تقييم المنتج المختار للبيئات القاسية عبر جميع الإجهادات ذات الصلة. التركيز على الرطوبة فقط قد يفوت مخاطر أخرى.

أفضل نهج للاختيار هو تحديد الملف البيئي الكامل لموقع التركيب.

الخاتمة

رطوبة التشغيل هي نطاق الرطوبة الذي يمكن للمعدات أن تعمل فيه بشكل موثوق أثناء تشغيلها وأداء وظيفتها المقصودة. يُعبر عنها عادة كنطاق رطوبة نسبية، غالباً مع شرط "غير متكثف" مهم. يجب دائماً تقييمها مع درجة حرارة التشغيل ونقطة الندى وخطر التكاثف وتصميم الهيكل وظروف التركيب الفعلية.

تشمل المعايير والطرق ذات الصلة اختبارات IEC 60068 البيئية لظروف الحرارة الرطبة، وتصنيف IEC 60721 البيئي لتحديد الظروف البيئية، وأنظمة حماية الهياكل مثل تصنيفات IP بموجب IEC 60529. ومع ذلك، فإن رطوبة التشغيل ليست مثل تصنيف IP أو العزل المائي أو مقاومة التآكل أو مقاومة التكاثف.

تهم رطوبة التشغيل في الأتمتة الصناعية ومعدات الاتصالات والأمن الخارجي ومراكز البيانات والنقل والأنفاق والمواقع البحرية ومرافق المرافق وأنظمة الاتصالات الميدانية. لاختيار معدات موثوقة، يجب على المستخدمين قراءة أوراق البيانات بعناية، وتحديد خطر التكاثف، والتحقق من تصميم الهيكل ومدخل الكابلات، ومراعاة التآكل والملوثات، والحفاظ على الحماية من الرطوبة طوال عمر خدمة المنتج.

الأسئلة الشائعة

ما هي رطوبة التشغيل بعبارات بسيطة؟

رطوبة التشغيل هي نطاق رطوبة الهواء الذي يمكن للجهاز أن يعمل فيه بشكل طبيعي أثناء تشغيله واستخدامه.

تظهر عادة كنطاق رطوبة نسبية، مثل 10% إلى 90% رطوبة نسبية غير متكثفة.

ماذا يعني RH في رطوبة التشغيل؟

RH تعني الرطوبة النسبية. تصف كمية بخار الماء في الهواء مقارنة بأقصى كمية يمكن للهواء حملها عند نفس درجة الحرارة.

تتغير الرطوبة النسبية مع درجة الحرارة، لذلك يجب النظر إلى درجة الحرارة والرطوبة معاً.

ماذا يعني غير متكثف؟

غير متكثف يعني أن الرطوبة قد تكون موجودة في الهواء، ولكن لا ينبغي أن يتشكل الماء السائل على الجهاز أو داخله.

هذا مهم لأن التكاثف يمكن أن يسبب تآكلاً وتيار تسرب وقصراً في الدوائر وضبابية وتشغيلاً غير مستقر.

هل رطوبة التشغيل هي نفس تصنيف مقاومة الماء؟

لا. تصف رطوبة التشغيل الرطوبة في الهواء. يصف تصنيف مقاومة الماء أو حماية IP من الماء مقاومة دخول الماء السائل إلى الهيكل في ظل ظروف اختبار محددة.

يمكن أن يكون لمنتج تصنيف رطوبة عالٍ ولكنه غير مناسب للمطر أو نفاثات الماء أو الغمر.

ما هي المعايير المتعلقة باختبار الرطوبة؟

تشمل IEC 60068 طرق اختبار بيئي مثل اختبارات الحرارة الرطبة. يرتبط IEC 60068-2-78 باختبار الحرارة الرطبة في الحالة المستقرة، بينما يرتبط IEC 60068-2-30 باختبار الحرارة الرطبة الدورية.

يمكن أن يساعد IEC 60721 أيضاً في تصنيف الظروف البيئية للتخزين والنقل والاستخدام.

لماذا التكاثف أكثر خطورة من الرطوبة العالية وحدها؟

ينتج التكاثف ماءً سائلاً على الأسطح. يمكن للماء السائل أن يصل بين نقاط التلامس الكهربائية ويتلف الأجزاء المعدنية ويسبب ضبابية على الشاشات ويتلف لوحات الدوائر ويسبب أعطالاً غير متوقعة.

عادة ما تكون الرطوبة العالية بدون تكاثف أقل شدة من تشكل قطرات الماء الفعلية داخل المعدات.

كيف يمكن حماية المعدات في البيئات الرطبة؟

تشمل طرق الحماية الهياكل محكمة الإغلاق ومداخل الكابلات المناسبة والأغشية القابلة للتنفس والسخانات والطلاء المطابق والمواد المقاومة للتآكل وتصميم الصرف ومراقبة الرطوبة والفحص المنتظم.

تعتمد الطريقة الصحيحة على ما إذا كانت البيئة رطبة أو متكثفة أو مبللة أو مسببة للتآكل أو مغبرة أو ذات تدوير حراري.
