وصف الوظائف
تدعم هواتف IP بشاشة ملونة الترقية المخصصة لخلفية شاشة الانتظار وشعار العنوان. كما تدعم هواتف سلسلة H5 بشكل إضافي الترقية المخصصة لأيقونات المفاتيح المختصرة. تتوفر طريقتان للترقية: الترقية عبر واجهة الويب (Web UI) والترقية عبر الإعداد التلقائي (Auto Provision). صيغ الصور المدعومة: .bmp و .tar.gz.
مواصفات الصور
1. مواصفات خلفية الشاشة لموديلات هواتف الشاشة الملونة المختلفة:
الجدول 1 - مواصفات خلفية شاشة سلسلة الشاشات الملونة
| الموديل | الدقة
عرض × ارتفاع | عمق الألوان | الصيغة | حجم الملف | اسم الملف |
| BX3S/BX4 | 320*240 | 16 بت
RGB565 | bmp | ~150 كيلوبايت | غير محدود |
| BX3SG | 320*240 | 16 بت
RGB565 | bmp | ~150 كيلوبايت | غير محدود |
| BX3U | 320*240 | 16 بت
RGB565 | bmp | ~150 كيلوبايت | غير محدود |
| BX4U | 320*240 | 16 بت
RGB565 | bmp | ~150 كيلوبايت | غير محدود |
| BH5 | 480*320 | 16 بت
RGB565 | bmp | ~300 كيلوبايت | غير محدود |
| BX5S | 480*320 | 16 بت /24 بت
RGB565 | bmp | ~300 كيلوبايت | غير محدود |
| BX5U | 480*320 | 16 بت
RGB565 | bmp | ~300 كيلوبايت | غير محدود |
| BX6-Main | 480*272 | 24 بت
RGB888 | bmp | ~380 كيلوبايت | غير محدود |
| BX6-Sub | 240*320 | 16 بت
RGB565 | bmp | ~150 كيلوبايت | غير محدود |
| BX6U | 480 * 272 | 24 بت
RGB888 | bmp | ~380 كيلوبايت | غير محدود |
| BX7 | 800*480 | 24 بت
RGB888 | bmp | ~1.00 ميجابايت | غير محدود |
| BX7C | 800*480 | 24 بت
RGB888 | bmp | ~1.00 ميجابايت | غير محدود |
| GP210/GP210i-Main | 480*272 | 24 بت
RGB888 | bmp | ~380 كيلوبايت | غير محدود |
| GP210/GP210i-Sub | 320*480 | 16 بت
RGB565 | bmp | ~300 كيلوبايت | غير محدود |
2. مواصفات أيقونات مفتاح DSS لموديلات هواتف الشاشة الملونة المختلفة:
الجدول 2 - مواصفات أيقونات مفتاح DSS لموديلات الشاشات الملونة
| الموديل | الدقة
عرض × ارتفاع | عمق الألوان | الصيغة | حجم الملف | اسم الملف |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 | 16 بت
RGB565 | bmp | ~5 كيلوبايت | انظر الجدول 3 |
| BX4U-Side | 25*25 | 32 بت | Png | ~3 كيلوبايت | انظر الجدول 4 مفتاح DSS عادي |
| BX4U-Sub | 42*42 | 32 بت | Png | ~3 كيلوبايت | انظر الجدول 4 مفتاح DSS عادي |
| BX5U-Side | 25*25 | 32 بت | Png | ~3 كيلوبايت | انظر الجدول 4 مفتاح DSS عادي |
| BX5U-Sub | 42*42 | 32 بت | Png | ~3 كيلوبايت | انظر الجدول 4 مفتاح DSS عادي |
| BX6U-Side | 25*25 | 32 بت | Png | ~3 كيلوبايت | انظر الجدول 4 مفتاح DSS عادي |
| BX6U-Sub | 42*42 | 32 بت | Png | ~3 كيلوبايت | انظر الجدول 4 مفتاح DSS عادي |
| BX5S | - | - | - | - | - |
| BX6-Sub DSS | 42*42 | 32 بت | Png | ~3 كيلوبايت | انظر الجدول 4 مفتاح DSS عادي |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32 بت | Png | ~4 كيلوبايت | انظر الجدول 4 مفتاح DSS الجانبي |
| GP210/GP210i-Side | 25*25 | 32 بت | Png | ~2 كيلوبايت | انظر الجدول 4 مفتاح DSS الجانبي |
| GP210/GP210i-Sub DSS | 42*42 | 32 بت | Png | ~3 كيلوبايت | انظر الجدول 4 مفتاح DSS عادي |
3. تسمية أيقونات الاتصال السريع لشاشة الانتظار لهواتف BH5:
الجدول 3 - تسمية الأيقونات المخصصة لهاتف سلسلة H5
| نوع الملف | اسم الملف | الصيغة | حجم الملف | الدقة عرض × ارتفاع |
| الاستقبال | ICON_RECEPTION | bmp | ~5 كيلوبايت | 54×54 |
| الخدمة | ICON_SERVICE | bmp | ~5 كيلوبايت | 54×54 |
| التنظيف | ICON_CLEANING | bmp | ~5 كيلوبايت | 54×54 |
| التنبيه | ICON_WAKEUP | bmp | ~5 كيلوبايت | 54×54 |
| الطوارئ | ICON_EMG | bmp | ~5 كيلوبايت | 54×54 |
| المدير | ICON_MANAGER | bmp | ~5 كيلوبايت | 54×54 |
ملاحظة: يجب أن يكون لون خلفية صور المفاتيح المختصرة أسودًا لإزالة الخلفية وعرض أيقونات دائرية على شاشة LCD.
4. تسمية أيقونات مفتاح DSS لشاشة الانتظار لهواتف الشاشة الملونة:
الجدول 4 - أيقونات مفتاح DSS ومفتاح DSS الجانبي
| نوع مفتاح DSS | اسم أيقونة مفتاح DSS الجانبي | اسم أيقونة مفتاح DSS العادي |
| قائمة BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| لا شيء | side_custom_dss_edit.png | custom_dss_edit.png |
| حدث المفتاح | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| الخط | side_custom_dss_line.png | custom_dss_line.png |
| رابط URL ورابط إجراء | side_custom_dss_url.png | custom_dss_url.png |
| البث المتعدد | side_custom_dss_mcast.png | custom_dss_mcast.png |
| مفتاح الذاكرة/التحويل المشترك | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| مفتاح الذاكرة/التحكم الأعمى | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| مفتاح الذاكرة/حجز المكالمة | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| مفتاح الذاكرة/تحويل المكالمة | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| مفتاح الذاكرة/المؤتمر | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| مفتاح الذاكرة/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| مفتاح الذاكرة/الاتصال المتبادل | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| مفتاح الذاكرة/إشعار رسائل صوتية | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| مفتاح الذاكرة/مكالمة جديدة | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| مفتاح الذاكرة/الحضور | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| مفتاح الذاكرة/الاتصال السريع | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
مواصفات شعار العنوان لهواتف الشاشة الملونة:
ملاحظة: سلسلة BX5S و BX6 **لا تدعم** الترقية المخصصة لشعار العنوان مؤقتًا.
| الموديل | الدقة عرض × ارتفاع | عمق الألوان | الصيغة | حجم الملف | اسم الملف |
| BX3S/BX4/BH5/D5 | العرض ≤ عرض الشاشة؛ الارتفاع < ارتفاع شريط العنوان | 16 بت RGB565 | bmp | ~10 كيلوبايت | TITLE_LOGO |
ارتفاع شريط العنوان (titlebarH):
أ: H5 = 40 بكسل
ب: BX3S/BX4/D5 = 35 بكسل
طريقة إنشاء الصور
الأداة
أدوبي فوتوشوب (Adobe Photoshop)
خطوات الإنشاء

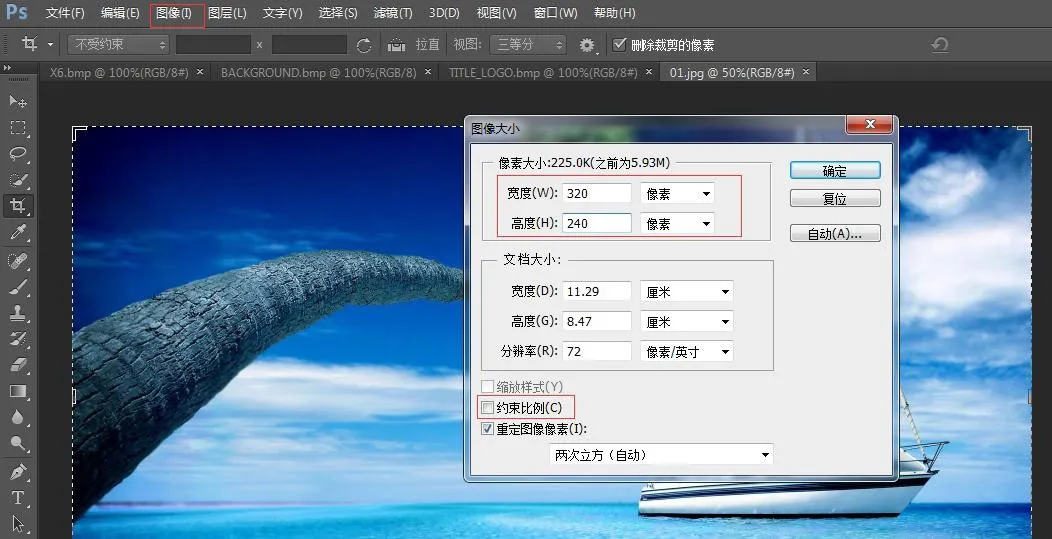

افتح فوتوشوب → افتح صورتك → صورة → حجم الصورة
اضبط العرض والارتفاع بناءً على موديل هاتفك. ألغِ تحديد "حفظ النسب" → انقر فوق موافق

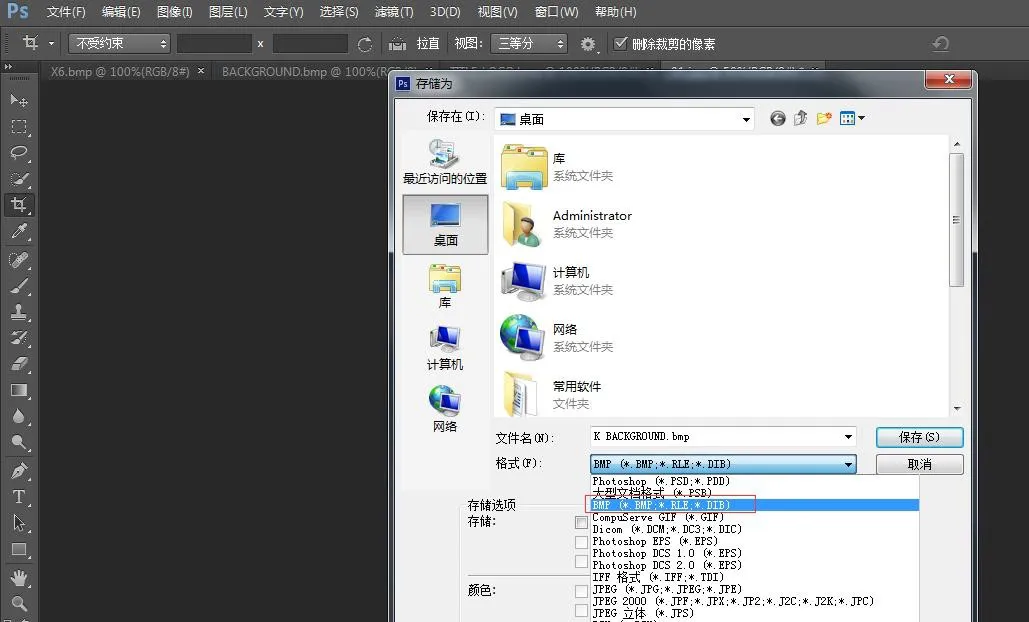

ملف → حفظ باسم → اختر صيغة BMP

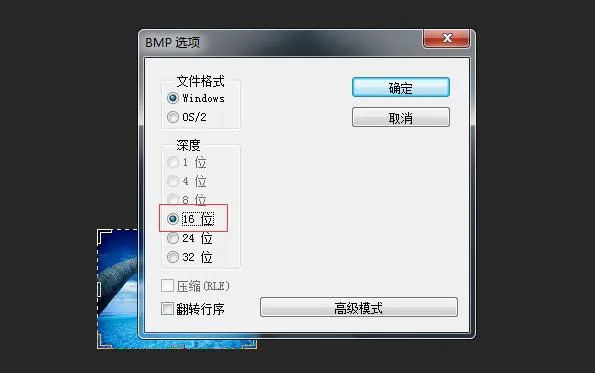

انقر فوق حفظ، ثم اختر عمق الألوان الصحيح كما هو موضح:
اختر عمق الألوان المتطابق مع موديل هاتفك → موافق. اكتمل إنشاء الصورة.
3. تستخدم شعار العنوان وأيقونات الاتصال السريع ومفتاح DSS نفس طريقة الإنشاء.
4. كيفية إنشاء حزمة etc.tar.gz
استخدم أداة 7-Zip (مثال: ICON_SERVICE.bmp)

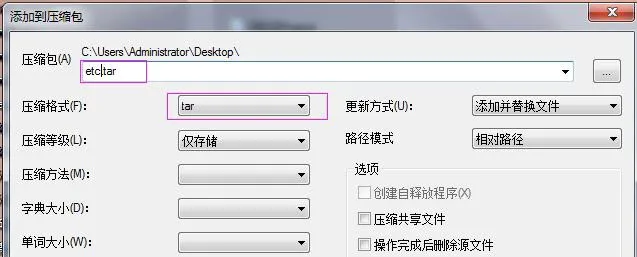

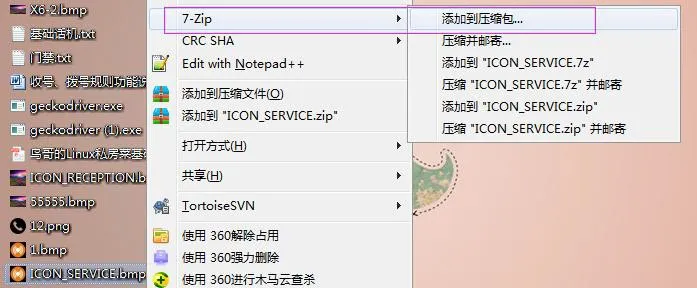

1) انقر بزر الماوس الأيمن على الملف → 7-Zip → إضافة إلى أرشيف → تنسيق الأرشيف: tar → موافق → إنشاء ملف etc.tar

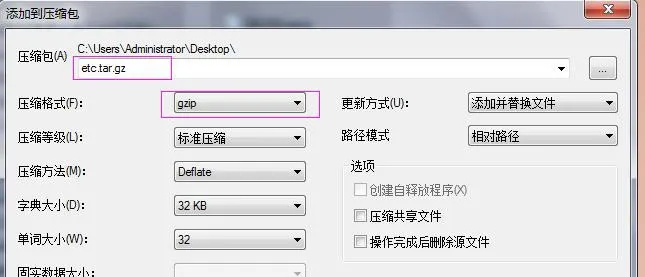

2) انقر بزر الماوس الأيمن على etc.tar → 7-Zip → إضافة إلى أرشيف → تنسيق الأرشيف: gzip → موافق → إنشاء ملف etc.tar.gz
ترقية الهاتف
ترقية خلفية الشاشة عبر واجهة الويب
ترقية خلفية الشاشة لـ BX3S/BX4/BH5
تدعم سلسلة H5 ترقية خلفية الشاشة وشعار العنوان وأيقونات الاتصال السريع لشاشة الانتظار.

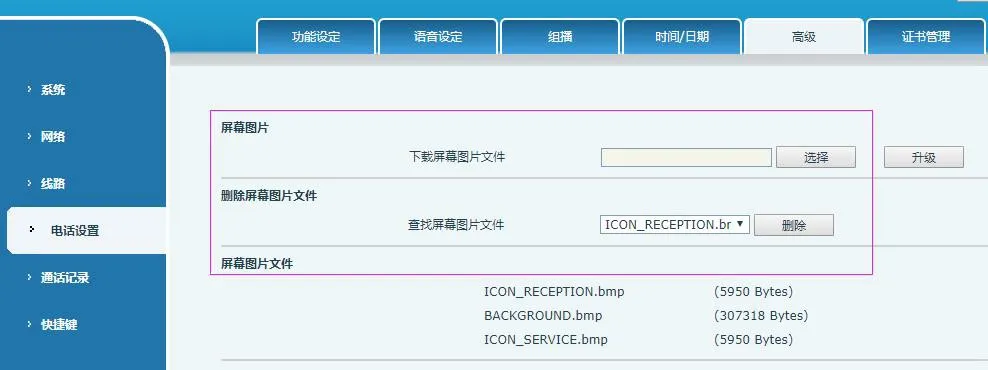

سجل الدخول إلى واجهة الويب للهاتف → إعدادات الهاتف → متقدم → صور الشاشة. قم بتحميل ملفات .bmp أو etc.tar.gz هنا.
بعد نجاح الترقية، يمكنك عرض وحذف الصور في هذه الصفحة.

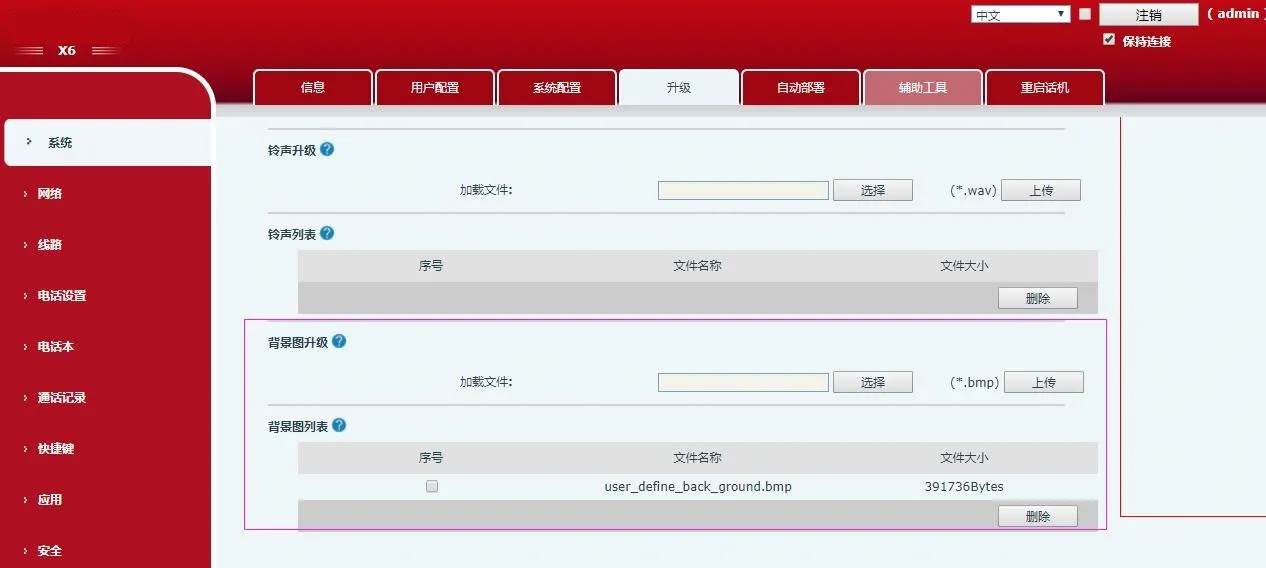

ترقية خلفية الشاشة لـ BX5S/BX6/BX7/BX7C/GP210/GP210i
سجل الدخول إلى واجهة الويب للهاتف → النظام → الترقية → ترقية خلفية الشاشة
بعد نجاح الترقية، يمكنك عرض وحذف خلفيات الشاشة في هذه الصفحة.

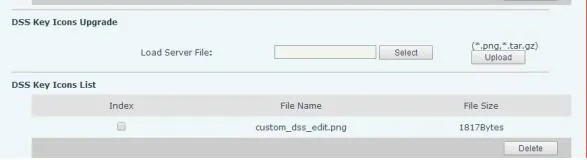

ترقية أيقونات مفتاح DSS لـ BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i (طريقتان)
1) الترقية المباشرة (.png)
واجهة الويب: النظام → الترقية → ترقية أيقونات مفتاح DSS. قم بتحميل الأيقونات المخصصة (يجب اتباع قواعد التسمية في الجدول 4). ستظهر الأيقونات المُرقية في قائمة أيقونات مفتاح DSS.
2) الترقية المجمعة (.tar.gz)
لترقية الأيقونات بشكل جماعي، استخدم حزمة .tar.gz (يدعم التسمية المخصصة).
① أمر التعبئة في لينكس: tar –zcvf etc.tar.gz xxx.png xxx1.png
② التعبئة في ويندوز (7-Zip):
- اختر الملفات → انقر بزر الماوس الأيمن → 7-Zip → إضافة إلى أرشيف → tar → موافق (إنشاء etc.tar)
- انقر بزر الماوس الأيمن على etc.tar → 7-Zip → إضافة إلى أرشيف → gzip → موافق (إنشاء etc.tar.gz)

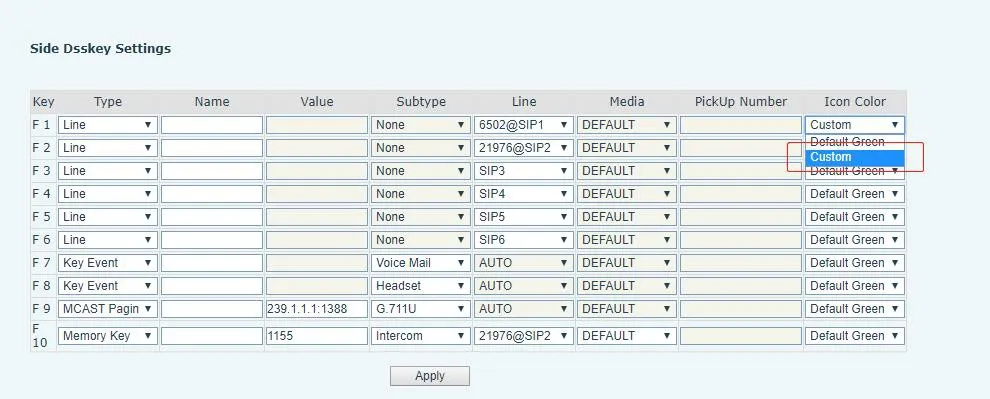

بعد الترقية، اختر أيقونات مفتاح DSS المخصصة في واجهة الويب.
الترقية عبر الإعداد التلقائي
الإعداد التلقائي لسلسلة BX34 (خلفية الشاشة، شعار العنوان؛ تدعم سلسلة H5 أيقونات الاتصال السريع)
أضف رابط الإعداد التلقائي Etc في قسم <وحدة إعداد التحديث التلقائي> في ملف الإعداد. يدعم خوادم HTTP/HTTPS/FTP/TFTP.
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

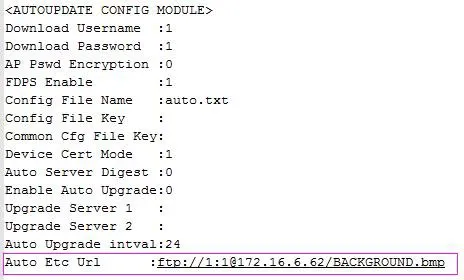

مثال الإعداد (BACKGROUND.bmp):
تستخدم BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i نفس طريقة الإعداد التلقائي لخلفيات الشاشة وأيقونات مفتاح DSS (لا تدعم شعار العنوان). أسماء الملفات قابلة للتخصيص.
مثال (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
