غرفة التحكم ليست منصة واحدة أو نظام شاشات معزول. سواء تم بناؤها للاستجابة للطوارئ، السلامة العامة، النقل، عمليات المطارات، إدارة الموانئ، الإنتاج الصناعي، أو التحكم اليومي في العمليات، فهي مشروع نظام كبير يجمع بين العديد من تقنيات الاتصال، التصور، التعاون، والإرسال.
السؤال الرئيسي في العديد من مشاريع غرف التحكم ليس ببساطة أي منتج يجب شراؤه أولاً، ولكن أي نظام يجب أن يصبح المنصة التشغيلية الرئيسية. في النشر العملي، تعتمد الإجابة على سير العمل الأساسي للمستخدم. بعض غرف التحكم يقودها المراقبة بالفيديو، وبعضها يقودها الاتصال اللاسلكي الرقمي الخاص، والبعض الآخر يقوده سير عمل الاتصال والتوزيع المتقارب.
اختيار المنصة الأساسية المناسبة
يمكن تقسيم الأنظمة ذات المستوى العلوي لغرفة التحكم عادةً إلى ثلاثة أنواع رئيسية. النوع الأول هو غرفة تحكم يقودها المراقبة بالفيديو. النوع الثاني هو غرفة تحكم يقودها الراديو الرقمي الخاص. النوع الثالث هو غرفة تحكم يقودها الاتصال المتقارب. قد تظهر هذه الاتجاهات الثلاثة جميعها في مشروع واحد، لكن أهميتها تختلف حسب الصناعة، سيناريو التشغيل، وسير عمل المستخدم.
على سبيل المثال، قد يضع مركز مراقبة المدينة موارد الفيديو في مركز التشغيل اليومي. قد تعتمد غرفة تحكم السلامة العامة، المطار، الميناء، أو النقل بشكل كبير على الإرسال اللاسلكي الخاص. قد يركز مركز عمليات الإنتاج أو مركز اتصالات الطوارئ أكثر على الإرسال الصوتي، المكالمات عبر SIP، تنسيق المؤتمرات، الدفع للتحدث عبر الشبكة العامة، وتكامل قنوات الاتصال المتعددة.
لا يجب أن يجبر الحل العملي كل مشروع في نفس البنية. بدلاً من ذلك، يجب تحديد عملية القيادة الرئيسية للمستخدم أولاً، ثم دمج الأنظمة الأخرى حول تلك العملية الأساسية. هذا يمنع غرفة التحكم من أن تصبح مجموعة من الشاشات والأجهزة والمنصات غير المتصلة.
عندما يصبح الفيديو مركز التشغيل
عادةً ما يُبنى إرسال وقيادة المراقبة بالفيديو على أنظمة المراقبة بالفيديو. من خلال منصات شبكات الفيديو، والوسائط الوسيطة للفيديو، وتقنيات تجميع الموارد، يمكن توحيد كاميرات المراقبة ومصادر الفيديو الأخرى، وعرضها، وإدارتها، وإرسالها من غرفة التحكم.
في العديد من المشاريع الحالية، تستخدم أنظمة قيادة المراقبة بالفيديو بروتوكول GB/T28181 كبروتوكول شبكات الفيديو. هذا يسمح بربط موارد الكاميرات، ومنصات الفيديو، وأنظمة المراقبة بطريقة موحدة. عند دمجها مع برامج الإرسال وأنظمة مقاعد KVM الموزعة، يمكن للمشغلين التحكم بمرونة في موارد الفيديو، وتبديل عروض المراقبة، ومشاركة صور الميدان، والتعاون عبر محطات عمل متعددة.
هذا النوع من البنية مناسب عندما تكون المهمة التشغيلية الرئيسية هي التحقق البصري، مراقبة المشهد، التفتيش الأمني، تأكيد الحوادث، أو الوعي الظرفي في الوقت الفعلي. ومع ذلك، الفيديو وحده غير كافٍ لغرفة تحكم كاملة. لا يزال المشغلون بحاجة إلى المكالمات الصوتية، والاتصال اللاسلكي، وربط الإنذار، وتنسيق المؤتمرات، والاتصال بموظفي الميدان لإكمال حلقة الاستجابة.
عندما يكون الراديو الخاص هو القناة الحرجة
إرسال الراديو الرقمي الخاص هو حل قيادة صوتية مخصص. يستخدم على نطاق واسع في السلامة العامة، النقل، المطارات، الموانئ، المرافق، والمواقع الصناعية. تشمل معايير الراديو الشائعة PDT و DMR و TETRA. هذه الأنظمة مصممة لاتصال صوتي مستقر، والمكالمات الجماعية، والإرسال الميداني، وتنسيق الدفع للتحدث المهم للمهمة.
غالبًا ما يكون الراديو الرقمي الخاص نظامًا مستقلاً. يحمل بشكل أساسي الاتصال الصوتي وعادةً ما ينتمي إلى نظام اتصال ضيق النطاق. بسبب طبيعة النطاق الضيق هذه، فإن وظائف أعماله ليست غنية مثل الفيديو عريض النطاق أو الاتصال المتقارب القائم على SIP. ومع ذلك، في العديد من الصناعات، لا يزال لا يمكن الاستغناء عنه بسبب موثوقيته، وهيكل الشبكة المخصصة، وقدرة الإرسال الجماعي، وملاءمته للعمليات الميدانية.
التحدي هو أن أنظمة الراديو لا يمكنها دائمًا التواصل مباشرة مع هواتف SIP، ووحدات تحكم القيادة، ومنصات الفيديو، أو أدوات الاتصال عبر الشبكة العامة. لذلك هناك حاجة إلى بوابة راديو عبر IP (RoIP) لربط قنوات الراديو الخاصة مع منصات الإرسال القائمة على IP. من خلال تكامل بوابة RoIP، يمكن وضع مستخدمي الراديو، ومشغلي الإرسال، ونقاط نهاية SIP، وأنظمة الاتصال الأخرى في نفس سير عمل القيادة.
عندما يقود الاتصال المتقارب التصميم
عادةً ما تُبنى أنظمة إرسال وقيادة الاتصال المتقارب على منصات التبديل اللين القائمة على SIP. بعد سنوات من التطوير، يمكن لهذه الأنظمة دمج طرق اتصال متعددة، بما في ذلك المكالمات الهاتفية، والتواصل الداخلي عبر SIP، ومؤتمرات الفيديو، والدفع للتحدث عبر الشبكة العامة، والاتصال المتنقل، وتشغيل وحدة تحكم الإرسال.
في مشاريع غرف التحكم الأخيرة، يُطلب من أنظمة الاتصال المتقارب بشكل متزايد دمج أنظمة المراقبة بالفيديو وأنظمة الراديو الرقمي الخاص. لم يعد الهدف هو الإرسال الصوتي البسيط، بل الدمج الحقيقي لطرق اتصال متعددة. يحتاج المشغلون إلى الاتصال، والعرض، والمؤتمرات، والبث، والإرسال، والتسجيل، والتنسيق من مساحة عمل موحدة واحدة.
SIP هو سبب مهم يجعل هذا الاتجاه أسهل في التوسع. SIP مفتوح، واسع الاستخدام، ومدعوم من قبل العديد من منصات ونقاط نهاية الاتصال. مع أجهزة البوابة القائمة على SIP، يمكن لنظام الاتصال المتقارب أن يتصل بأنظمة الهاتف، ومنصات المراقبة بالفيديو، وأنظمة الراديو الرقمي بكفاءة أكبر.
حل ذو صلة: نظام القيادة والإرسال — يدمج نظام القيادة والإرسال من Becke Telcom الإرسال الصوتي، والإرسال بالفيديو، والتنسيق القائم على نظم المعلومات الجغرافية، وإرسال التعليمات، وتقارب المعلومات، وإدارة الطوارئ، والتكامل المفتوح على منصة موحدة واحدة. يدعم الربط اللاسلكي والهاتفي، والعودة المباشرة للفيديو الحي، والعمليات القائمة على الخريطة، وإصدار الأوامر متعددة الوسائط، والوصول إلى بيانات إنترنت الأشياء، وإدارة سير عمل الطوارئ، مما يساعد المؤسسات على تحسين الرؤية، وسرعة الاستجابة، وكفاءة التنسيق، وقابلية التوسع في النظام.
يجب أن يتبع النظام الرئيسي المهمة
بعد فهم اتجاهات غرفة التحكم الرئيسية الثلاثة، يصبح القرار الأكثر أهمية واضحًا: يجب أن تتبع المنصة الرئيسية مهمة المستخدم. إذا كان عمل القيادة يعتمد بشكل أساسي على المراقبة والتحقق البصري، يمكن للمشروع توسيع قدرات القيادة والإرسال حول منصة المراقبة بالفيديو. إذا كان سير العمل الأساسي هو الاتصال والتنسيق، فقد تكون منصة الاتصال المتقارب هي اتجاه البناء الأفضل. إذا كان التشغيل الرئيسي يعتمد على الراديو الرقمي، يمكن توسيع النظام حول إرسال الراديو الخاص.
يجب أن يتم هذا الاختيار وفقًا لعملية القيادة الحقيقية بدلاً من اسم النظام. لا يزال المركز الذي يقوده الفيديو بحاجة إلى تكامل الاتصال. لا يزال المركز الذي يقوده الاتصال بحاجة إلى الوصول إلى الفيديو. لا يزال المركز الذي يقوده الراديو بحاجة إلى SIP، والتسجيل، ونظم المعلومات الجغرافية، وربط الإنذار، وتكامل وحدة تحكم الإرسال. الفرق هو أي نظام يعمل كمركز تشغيلي وأي الأنظمة تصبح موارد متكاملة.
بالنسبة لصانعي القرار، يقلل هذا النهج من الاستثمار المتكرر ويتجنب ملكية النظام غير الواضحة. بالنسبة للمشغلين، فإنه يخلق واجهة عمل أكثر طبيعية لأن الوظيفة الأكثر استخدامًا تصبح مركز سير العمل. بالنسبة لمدمجي الأنظمة، فإنه يوفر مسارًا واضحًا للهندسة قبل تكوين البوابات، والبروتوكولات، ونقاط النهاية، والمقاعد، وتطبيقات الإرسال.
لماذا يعتبر تكامل البوابة مهمًا
تكامل غرفة التحكم معقد لأن كل نظام فرعي قد يستخدم بروتوكولات مختلفة، ومنصات مختلفة، وأطراف مختلفة، ومنطق تحكم مختلف. قد تستخدم المراقبة بالفيديو GB/T28181. قد يستخدم الاتصال المتقارب SIP. قد يستخدم الراديو الرقمي الخاص PDT أو DMR أو TETRA. قد تركز أنظمة KVM على التحكم في محطة العمل والعرض البصري. قد يكون لأنظمة الإنذار، ومنصات نظم المعلومات الجغرافية، وأنظمة العناوين العامة، وأجهزة إنترنت الأشياء جميعها واجهاتها الخاصة.
إذا كان يجب فتح كل نظام بالكامل وتخصيصه بعمق، يمكن أن يصبح عبء عمل التكامل كبيرًا جدًا. ستزداد تكلفة المشروع، ووقت التشغيل، وصعوبة الصيانة. يوفر الربط القائم على البوابة مسارًا أكثر عملية. يمكن لبوابة مخصصة ترجمة البروتوكولات، وربط تدفقات الوسائط، وربط قنوات الاتصال، وجعل الأنظمة المختلفة مرئية لبعضها البعض دون إعادة بناء المنصة بأكملها.
| متطلب التكامل | البروتوكول أو النظام النموذجي | طريقة التكامل الموصى بها | القيمة التشغيلية |
|---|---|---|---|
| الوصول إلى المراقبة بالفيديو | منصة فيديو GB/T28181 | بوابة الوصول إلى الفيديو مع ربط SIP | يسمح لمستخدمي الإرسال بالاتصال وعرض وتنسيق موارد الفيديو |
| الإرسال الصوتي والمكالمات | منصة التبديل اللين SIP | نقاط نهاية SIP، ووحدة تحكم الإرسال، وبوابات الاتصال | يخلق تحكمًا موحدًا في المكالمات الصوتية والمؤتمرات والإرسال |
| الربط اللاسلكي الخاص | شبكات راديو PDT، DMR، TETRA، أو التماثلية | بوابة RoIP | يربط مستخدمي الراديو مع منصات الإرسال عبر IP واتصال SIP |
| تعاون مقعد المشغل | نظام KVM الموزع | تكامل KVM مع عرض القيادة وسير عمل الإرسال | يدعم التحكم المرن في الشاشة والتعاون متعدد المقاعد |
ربط منصات الفيديو واتصال SIP
عندما يحتاج نظام المراقبة بالفيديو إلى العمل مع نظام اتصال متقارب، يمكن لبوابة الوصول إلى الفيديو المساعدة في فتح قدرات مكالمات SIP على منصة GB/T28181. في هذا النموذج، يمكن لأجهزة SIP الموجودة تحت منصة الاتصال التفاعل مع منصة الفيديو، مما يسمح للمشغلين بدمج الاتصال الصوتي مع موارد الفيديو أثناء عمليات القيادة.
يمكن أن يعمل التكامل أيضًا في الاتجاه المعاكس. إذا احتاج نظام الاتصال المتقارب إلى الوصول إلى موارد المراقبة بالفيديو، يمكن لبوابة الوصول إلى الفيديو تحويل أجهزة الفيديو الموجودة تحت منصة GB/T28181 إلى موارد يمكن الوصول إليها عبر SIP. هذا يمكّن وحدات تحكم الإرسال القائمة على SIP، أو هواتف SIP، أو منصات الاتصال من الاتصال أو الوصول إلى موارد المراقبة بالفيديو من خلال واجهة اتصال مألوفة.
هذا التكامل ثنائي الاتجاه ذو قيمة لأنه يساعد المشغلين على الانتقال من "مشاهدة الفيديو بشكل منفصل والاتصال بشكل منفصل" إلى سير عمل أكثر توحيدًا. يمكن للمرسل تأكيد المشهد بصريًا، والتواصل مع موظفي الميدان، وإطلاق مؤتمر، وتنسيق الإجراءات التالية داخل نفس بيئة القيادة.

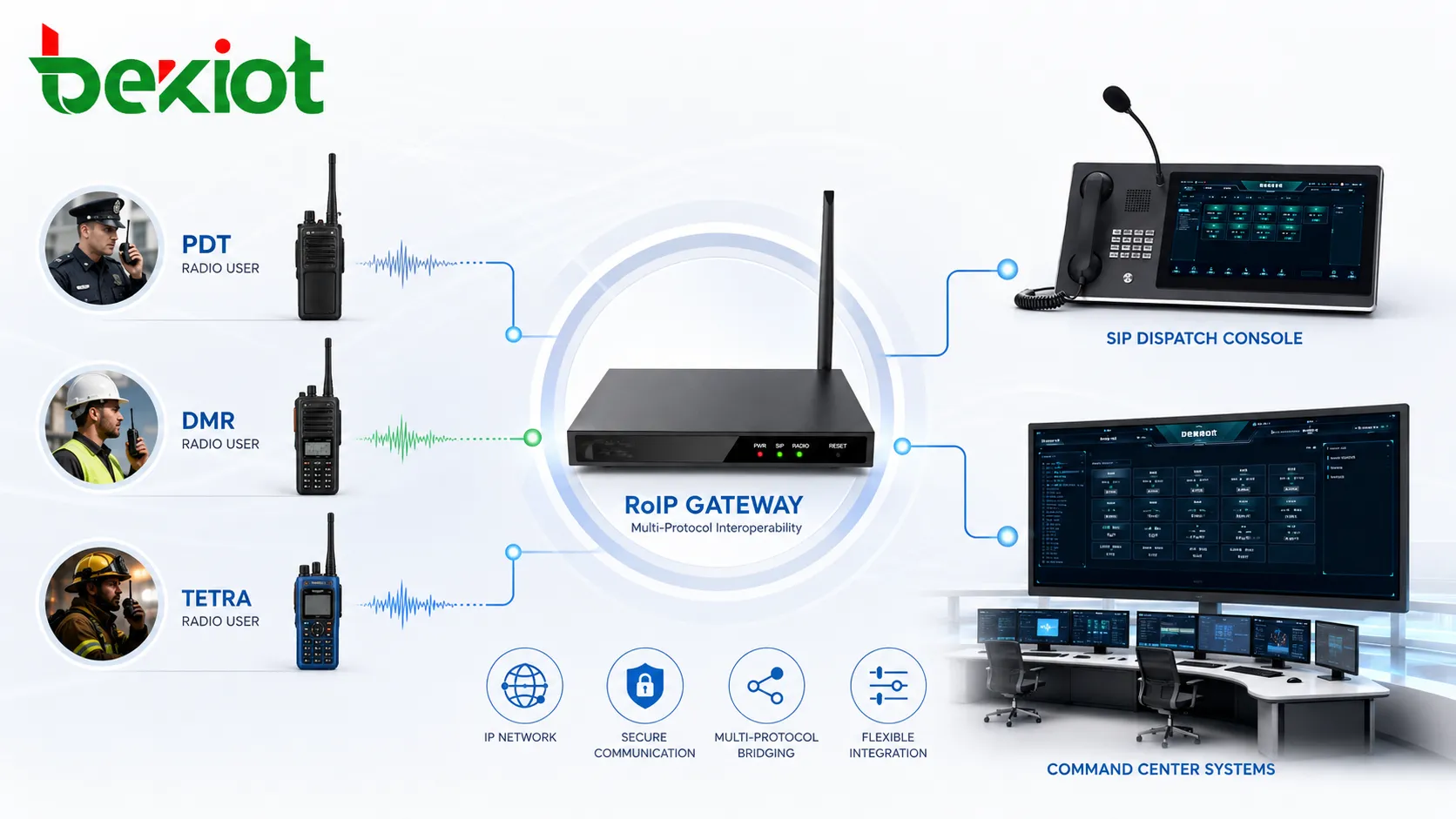

ربط مستخدمي الراديو مع الإرسال عبر IP
عندما تحتاج أنظمة المراقبة بالفيديو وأنظمة الاتصال المتقارب إلى الربط مع شبكات الراديو الرقمي الخاص، تصبح بوابة RoIP مكون التكامل الرئيسي. يسمح بتحويل قنوات الراديو إلى موارد اتصال قائمة على IP، مما يجعل من الممكن لمستخدمي الراديو ومستخدمي منصة الإرسال التواصل عبر الأنظمة.
في العمليات الميدانية، هذا مفيد بشكل خاص لأن مستخدمي الراديو قد لا يزالون مجموعة الاتصال الأكثر موثوقية في الخطوط الأمامية. قد يعتمد ضباط الشرطة، وفرق أرض المطار، وموظفو الموانئ، وفرق النقل، وموظفو أمن المصنع، والمستجيبون للطوارئ جميعًا على اتصال الراديو بالدفع للتحدث. بدون تكامل بوابة RoIP، قد يظل هؤلاء المستخدمون خارج سير عمل اتصال IP الخاص بغرفة التحكم.
مع وصول بوابة RoIP، يمكن لغرفة التحكم ربط قنوات الراديو في وحدات تحكم الإرسال، وأنظمة اتصال SIP، وأنظمة التسجيل، وسير عمل تنسيق الطوارئ. هذا يجعل الشبكة اللاسلكية جزءًا من نظام القيادة الأكبر مع الحفاظ على مزاياها الصوتية المخصصة.

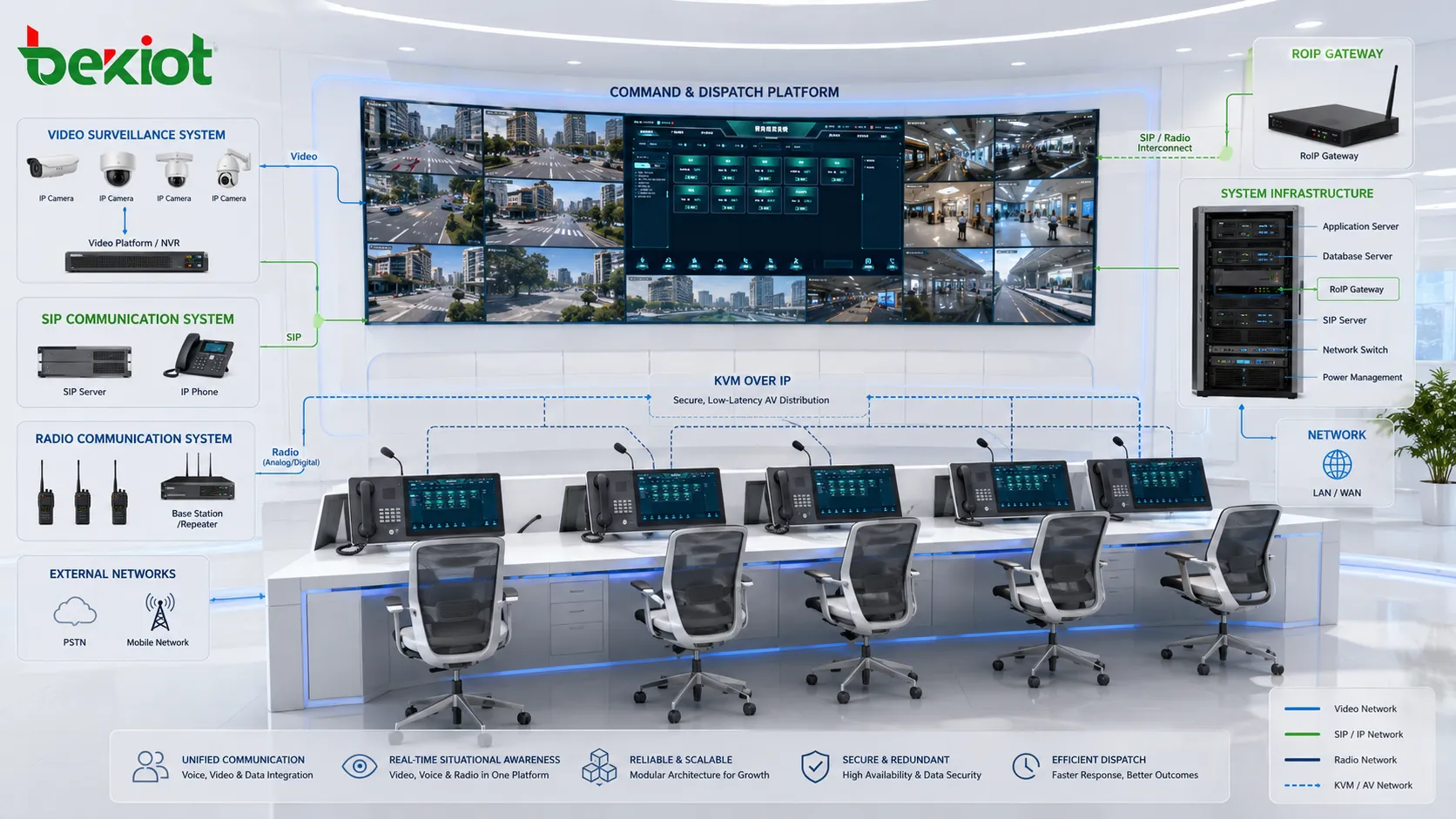

بنية عملية للمشاريع متعددة الأنظمة
في مشروع غرفة تحكم حقيقي، لا يمكن عادةً لمورد أو منصة واحدة تغطية جميع المعدات، والأطراف، والأنظمة الفرعية، والتطبيقات الخاصة بالصناعة. قد يشمل النظام الكامل منصات الفيديو، وخوادم اتصال SIP، ووحدات تحكم الإرسال، وبوابات RoIP، وبوابات الوصول إلى الفيديو، وأنظمة العناوين العامة، ومدخلات الإنذار، وخرائط نظم المعلومات الجغرافية، وأنظمة التسجيل، ومقاعد KVM، وأنظمة عرض الشاشات الكبيرة، ومنصات الأعمال الثالثة.
لذلك يجب أن تكون البنية العملية متعددة الطبقات. تشمل طبقة الموارد الكاميرات، وأجهزة الراديو، والهواتف، وأنظمة الاتصال الداخلي، والأطراف المتنقلة، وأجهزة الاستشعار، وأجهزة الإنذار، وأجهزة العناوين العامة. تتعامل طبقة البوابة مع تحويل البروتوكول والربط بين الأنظمة. تدير طبقة المنصة اتصال SIP، والوصول إلى الفيديو، والتحكم في الإرسال، والتسجيل، وتنسيق الأحداث. توفر طبقة العرض مقاعد القيادة، والتحكم في KVM، وعرض الشاشة الكبيرة، وتصور نظم المعلومات الجغرافية، ولوحات معلومات المشغل.
هذا التصميم متعدد الطبقات يجعل التوسع أسهل. إذا تمت إضافة منصة فيديو جديدة، فيمكن ربطها من خلال تكامل الوصول إلى الفيديو. إذا تم إدخال شبكة راديو جديدة، فيمكن ربطها عبر بوابة RoIP. إذا تمت إضافة نقاط نهاية SIP جديدة أو مقاعد إرسال، فيمكنها الانضمام إلى منصة الاتصال المتقارب دون تغيير بنية غرفة التحكم بأكملها.
اعتبارات النشر والتشغيل
قبل النشر، يجب على فريق المشروع تأكيد أي نظام هو مركز التشغيل، وأي الأنظمة هي موارد داعمة، وأي البروتوكولات يجب ربطها. يشمل ذلك التحقق من الوصول إلى فيديو GB/T28181، وتسجيل SIP والمكالمات، ورسم خرائط قنوات الراديو، وتكوين بوابة RoIP، والتحكم في مقعد KVM، ومتطلبات التسجيل، وربط الإنذار، وتخطيط الشبكة، وتصميم أذونات المستخدم.
يجب ألا يختبر التشغيل ما إذا كان كل نظام فرعي يعمل بشكل مستقل فحسب. يجب أن يختبر سير عمل القيادة الكامل. على سبيل المثال، يجب أن يكون المشغل قادرًا على استلام حدث، وفتح الفيديو ذي الصلة، والتواصل مع مستخدمي الميدان، وربط قنوات الراديو إذا لزم الأمر، وإطلاق مكالمة جماعية أو مؤتمر، وتسجيل العملية، وإكمال إجراء الإرسال. هذا هو المقياس الحقيقي لما إذا كان نظام غرفة التحكم متكاملًا بنجاح.
تحتاج الموثوقية أيضًا إلى الاهتمام. غالبًا ما تخدم غرف التحكم عمل الطوارئ أو العمل المهم للمهمة، لذلك يجب تضمين تكرار الشبكة، واستقرار البوابة، والنسخ الاحتياطي للطاقة، واستمرارية التسجيل، والتحكم في الأذونات، واستعادة الأعطال في تصميم النظام. النظام الذي يعمل فقط في الظروف العادية ليس كافيًا لبيئات القيادة والإرسال الجادة.
القيمة التجارية للنهج المتكامل
يقلل حل غرفة التحكم القائم على البوابة من صعوبة التكامل ويساعد الأنظمة المختلفة على العمل معًا بشكل أسرع. بدلاً من استبدال منصات الفيديو الحالية، أو شبكات الراديو، أو أنظمة KVM، أو أنظمة الاتصال، يمكن للمؤسسات ربطها من خلال بوابات مخصصة وهندسة إرسال موحدة.
هذا النهج يحمي الاستثمار السابق، ويقصر وقت تسليم المشروع، ويقلل من ضغط التخصيص العميق، ويمنح المشغلين رؤية قيادة أكثر اكتمالاً. كما يدعم البناء التدريجي. يمكن أن يبدأ المشروع بمنصة التشغيل الرئيسية للمستخدم، ثم يضيف الوصول إلى الفيديو، وربط بوابة RoIP، وإرسال SIP، والتسجيل، وربط نظم المعلومات الجغرافية، ووحدات أخرى خطوة بخطوة.
بالنسبة للسلامة العامة، والنقل، والمطارات، والموانئ، والمجمعات الصناعية، ومواقع الطاقة، والحرم الجامعي، ومنظمات إدارة الطوارئ، فإن الهدف النهائي ليس مجرد ربط الأجهزة. الهدف هو جعل المعلومات مرئية، والاتصال ممكن الوصول إليه، وإجراءات الإرسال قابلة للتتبع، والتنسيق عبر الأنظمة أسرع أثناء الحوادث الحقيقية.
الأسئلة الشائعة
هل يمكن لغرفة التحكم أن تبدأ بمنصة أساسية واحدة ثم تتوسع لاحقًا؟
نعم. تبدأ العديد من المشاريع بأهم نظام تشغيلي، مثل المراقبة بالفيديو، أو الإرسال اللاسلكي، أو اتصال SIP، ثم تضيف لاحقًا تكامل البوابة، ونظم المعلومات الجغرافية، والتسجيل، وربط الإنذار، والمقاعد الإضافية.
هل يحل تكامل بوابة RoIP محل شبكة الراديو الحالية؟
لا. عادةً ما تبقي بوابة RoIP شبكة الراديو الحالية في مكانها وتوصله بأنظمة الإرسال القائمة على IP. يمكن لمستخدمي الراديو الاستمرار في استخدام أطرافهم المألوفة بينما يكتسب مشغلو الإرسال وصولاً للاتصال عبر الأنظمة.
ما الذي يجب اختباره أثناء القبول؟
يجب أن يغطي اختبار القبول المكالمات عبر الأنظمة، والوصول إلى الفيديو، وربط الراديو، وتشغيل وحدة تحكم الإرسال، والتسجيل، والتحكم في الأذونات، وربط الإنذار، وسلوك تجاوز الفشل، وسير عمل معالجة الأحداث الكاملة بدلاً من وظائف الجهاز الواحد فقط.
كيف يمكن لغرفة التحكم تجنب أن تصبح معقدة للغاية بالنسبة للمشغلين؟
يجب تصميم الواجهة حول المهام الحقيقية. يجب وضع الإجراءات المستخدمة بشكل متكرر في سير العمل الرئيسي، بينما يجب تنظيم أدوات التحكم المتقدمة في النظام، وأدوات الصيانة، والوظائف نادرة الاستخدام بشكل منفصل.
هل التخصيص العميق مطلوب دائمًا للتكامل مع طرف ثالث؟
ليس دائمًا. إذا كانت الأنظمة المعنية تدعم البروتوكولات القياسية أو يمكن ربطها من خلال بوابات مخصصة، فيمكن تحقيق العديد من أهداف التكامل بتخصيص أقل ومخاطر مشروع أقل.
