الشبكات العريضة النطاق ذاتية التنظيم هي حل اتصال لاسلكي مصمم لإنشاء تغطية عريضة مؤقتة من دون الاعتماد على بنية شبكة ثابتة. وتستخدم تقنية الشبكات ذاتية التنظيم لتكوين روابط بيانات مرنة بين المركبات، والفرق الميدانية، ومراكز القيادة، والطائرات المسيّرة، والمحطات المحمولة، ومعدات الوصول البعيد.

بالنسبة إلى تطبيقات الطبقة العليا، لا ينبغي فهم الشبكة العريضة ذاتية التنظيم على أنها نظام مستقل معقد. فدورها الأساسي هو توفير قناة لنقل البيانات، تشبه في الغرض كابلات إيثرنت، وروابط الألياف، وWiFi، و4G، و5G. والفرق أنها يمكن أن تُنشر بسرعة في بيئات ميدانية لا يتوفر فيها الوصول الثابت إلى الشبكة، أو يكون متضرراً، أو متأخراً، أو يصعب تمديده.

لماذا تعد روابط النطاق العريض المؤقتة مهمة

في كثير من سيناريوهات الطوارئ والعسكرية والصناعية والإنقاذ وإنترنت الأشياء، لا يكون التحدي الرئيسي هو وجود منصة أعمال أم لا. التحدي الحقيقي هو كيفية إرسال الصوت والفيديو والموقع والبيانات إلى مركز القيادة عندما لا تستطيع الشبكة الثابتة الوصول إلى الموقع.

تحل الشبكة العريضة ذاتية التنظيم هذه المشكلة من خلال السماح لعدة عُقد لاسلكية بأن تنظّم نفسها وأن تمرر البيانات عبر التوجيه متعدد القفزات. وهذا يجعلها مناسبة للتغطية العريضة السريعة، ومراكز القيادة المؤقتة، وفرق الدوريات المتحركة، والإنقاذ في الكوارث، والتفتيش البعيد، ونقل الفيديو الميداني.

ترتبط هذه التقنية عادة بعدة خصائص مهمة: التنظيم الذاتي، والتوجيه متعدد القفزات، والسعة العالية، والطوبولوجيا الديناميكية. وتمكّن هذه الخصائص الشبكة من التكيف عندما تتحرك العُقد، أو تتغير منطقة النشر، أو يصبح مسار اتصال واحد غير مستقر.

أبرز ما في الحل: الشبكة العريضة ذاتية التنظيم ليست مجرد مجموعة من أجهزة الاتصال. إنها طبقة بيانات عريضة مرنة تساعد منصات الصوت والفيديو والقيادة وإنترنت الأشياء والطوارئ الأخرى على العمل في الأماكن التي لا تتوفر فيها بنية الشبكة العادية.

المعدات الأساسية في النشر الميداني

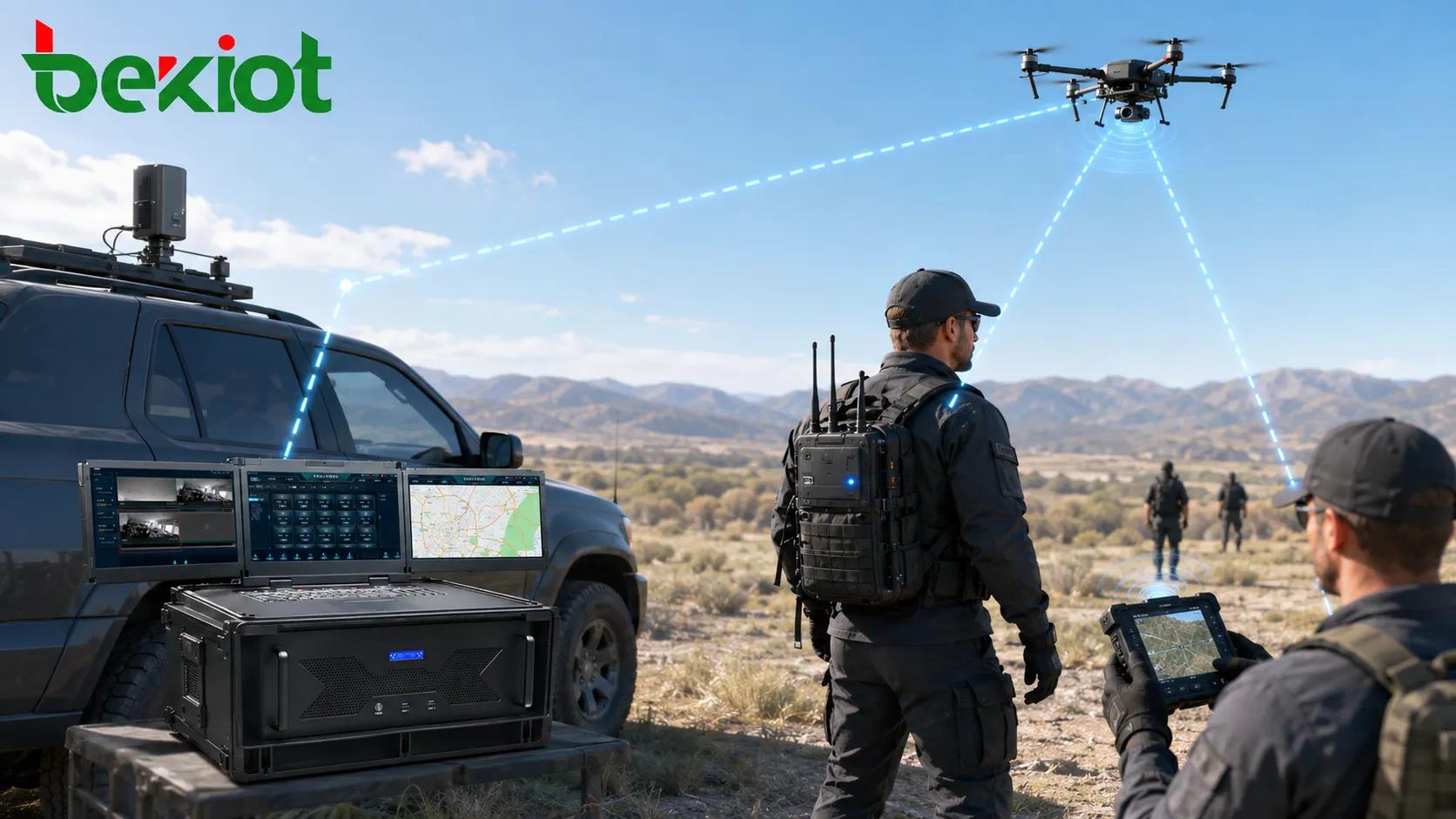

يمكن تقسيم معدات الشبكة العريضة ذاتية التنظيم إلى عدة أنواع شائعة وفقاً لبيئة النشر وطريقة الاستخدام. وتشمل الفئات الرئيسية وحدات مركبة على المركبات، ووحدات محمولة على الظهر، ومحطات يدوية، ووحدات جوية. ويؤدي كل نوع دوراً مختلفاً في هيكل الاتصال الميداني العام.

تُركب الوحدة المركبة على مركبة عادة في مركبة قيادة، أو مركبة طوارئ، أو مركبة دورية، أو منصة اتصال متنقلة. وقد تستخدم تصميماً رفياً أو تركيباً ثابتاً، وتتصل بهوائيات اتصال خارجية، وترتبط بالشبكة المحلية للمركبة عبر إيثرنت. وبهذه الطريقة يمكن تمديد شبكة المركبة إلى الخارج عبر الشبكة العريضة ذاتية التنظيم.

في كثير من عمليات النشر، يقل وزن راديو ad hoc المركب على مركبة عن 10 كجم وقد يصل إلى مستوى حماية IP54. وهذا يجعله مناسباً لمركبات القيادة المتنقلة، والمحطات الميدانية المؤقتة، وتوسيع النطاق العريض المعتمد على المركبة عندما تكون ثباتية التركيب الأعلى مطلوبة.

عُقد محمولة لتوسيع التغطية المؤقتة

تُصمم المعدات المحمولة على الظهر للنشر الذي يحمله الأفراد. وبالمقارنة مع المحطات اليدوية الأصغر، توفر وحدات الظهر عادة قدرة تغذية أقوى وسعة نقل أعلى. وهي مفيدة عندما يجب وضع عدة عُقد عبر منطقة ميدانية واسعة لتمديد الشبكة خطوة بخطوة.

قد يقل وزن عقدة عريضة نموذجية محمولة على الظهر عن 8 كجم، وتستخدم غلافاً يحقق متطلبات الحماية IP67. وهذا يسمح لها بالعمل في بيئات خارجية أكثر صعوبة، بما في ذلك مواقع الإنقاذ، والمناطق الجبلية، ومناطق السيطرة على الفيضانات، ومناطق الأمن المؤقت، ومواقع البناء البعيدة.

عند نشر عدة وحدات محمولة على الظهر معاً، يمكنها تكوين بنية تشبه الشبكة الشبكية اللاسلكية العريضة. ويمكن لكل عقدة أن تساعد في تمرير البيانات إلى عقدة أخرى، مما يحسن مسافة التغطية عندما لا يكفي رابط نقطة إلى نقطة واحد.

محطات يدوية للمستخدمين الأفراد

المحطات اليدوية العريضة، التي تُستخدم أحياناً كمحطات ميدانية فردية، مصممة للأفراد المتحركين. وبوجه عام قد يقل وزن هذا النوع من المعدات عن 2 كجم، مما يسهّل على المشغلين أو رجال الإنقاذ أو فرق التفتيش أو أفراد الأمن حملها أثناء المهام الميدانية.

كانت الوحدات اليدوية السابقة غالباً كبيرة نسبياً، لكن التصاميم الأحدث يمكن أن تقترب من حجم محطة راديو احترافية. كما تُدمج كثير من الأجهزة اليدوية مع تطبيقات عملية مثل الضغط للتحدث، وكاميرات الخوذة الخارجية، وميكروفونات الكتف، وإرجاع الفيديو، والإبلاغ عن الموقع، أو وظائف القيادة المتنقلة.

وهذا يجعل المحطات اليدوية أكثر من مجرد عُقد شبكة بسيطة. فهي يمكن أن تصبح نقطة دخول الاتصال للمستخدم الميداني، حاملةً الوصول إلى البيانات ووظائف التطبيقات العملية للصوت والصورة والتنسيق في الزمن الحقيقي.

عُقد جوية لزيادة الارتفاع وتوسيع التغطية

ترتبط العُقد العريضة الجوية ارتباطاً وثيقاً بتطور تقنية الطائرات المسيّرة. ففي كثير من البيئات الميدانية، تكون التغطية اللاسلكية محدودة بسبب التضاريس أو المباني أو الغطاء النباتي أو الجبال أو غيرها من العوائق. وعندما يُحجب الرابط الأرضي، يكون رفع ارتفاع العقدة غالباً من أكثر الطرق المباشرة لتحسين التغطية.

هناك عموماً طريقتان لتحسين التغطية اللاسلكية: زيادة ارتفاع الهوائي أو زيادة قدرة الإرسال. لكن زيادة القدرة ليست عملية دائماً، وقد تبقى قيود التضاريس قادرة على حجب الإشارة. ويمكن لعقدة مركبة على طائرة مسيّرة أن تعمل كنقطة ترحيل مرتفعة تساعد الشبكة على الوصول إلى مناطق يصعب على المعدات الأرضية تغطيتها.

من خلال حمل راديو عريض ذاتي التنظيم إلى الجو، تستطيع الطائرة المسيّرة إنشاء موضع ترحيل لاسلكي أعلى. ويمكن لذلك تحسين ظروف خط البصر، وتوسيع التغطية المؤقتة، ودعم اتصال أفضل بين الفرق الميدانية والمركبات ومراكز القيادة ومصادر الفيديو البعيدة.

كيف تُستخدم الشبكة في المشاريع الفعلية

تُستخدم الشبكة العريضة ذاتية التنظيم أساساً لتوفير قناة اتصال شبكية. لذلك تتضمن كثير من الأجهزة منافذ إيثرنت ووصول WiFi. وتسهّل هذه الواجهات توصيل الحواسيب والبوابات والكاميرات والموجهات والمحطات الميدانية ومشفرات الفيديو وغيرها من معدات الخدمة.

أبسط مثال هو نشر من نقطتين. يمكن وضع عدة أجهزة راديو عريضة ذاتية التنظيم بين موقعين. ويُوصل حاسوب عبر إيثرنت في كل طرف. وبعد تكوين الرابط اللاسلكي، يمكن للحاسوبين الاتصال عبر الشبكة العريضة المؤقتة.

في المشاريع العملية، يمكن توسيع الفكرة نفسها إلى حالات استخدام أكثر تعقيداً. تستطيع مركبات القيادة الميدانية ربط شبكاتها المحلية بالفرق البعيدة. ويمكن لمواقع الإنقاذ المؤقتة إرسال الفيديو والبيانات إلى مراكز القيادة. ويمكن لنقاط المراقبة البعيدة إعادة تدفقات الكاميرات عبر روابط لاسلكية. وتستطيع الفرق المتحركة الوصول إلى الشبكة الميدانية عبر WiFi الذي توفره عقدة ad hoc.

تغطية الطوارئ في البيئات المتضررة

تكون الشبكة العريضة ذاتية التنظيم مفيدة بشكل خاص في البيئات المتضررة التي تكون فيها بنية الاتصال العادية غير متاحة أو غير موثوقة. وقد يشمل ذلك مناطق الكوارث، وانقطاع الطرق، وانقطاع الطاقة، وتضرر خطوط الشبكة، ومناطق الإنقاذ البعيدة، ومواقع القيادة المؤقتة.

في هذه الظروف، يمكن للشبكة ذاتية التنظيم أن تعمل مع محطات أقمار صناعية محمولة عالية الإنتاجية، أو أجهزة إنترنت بتجميع عدة شرائح SIM، أو موجهات 4G/5G، أو معدات ربط خلفي أخرى. وتمدد الشبكة ذاتية التنظيم الشبكة المحلية الميدانية، بينما ترسل الأقمار الصناعية أو التجميع الخلوي البيانات المجمعة إلى مركز القيادة البعيد.

هذه البنية ذات قيمة لأن مركز القيادة لا يحتاج إلى أن يكون قريباً جسدياً من كل جهاز ميداني. تستطيع الشبكة الميدانية جمع الفيديو والصوت والبيانات محلياً، ثم تمريرها عبر الأقمار الصناعية أو 4G أو 5G أو روابط الإنترنت المجمعة من أجل القيادة عن بعد والإشراف واتخاذ القرار.

إرجاع فيديو الطائرات المسيّرة والمشاركة الميدانية

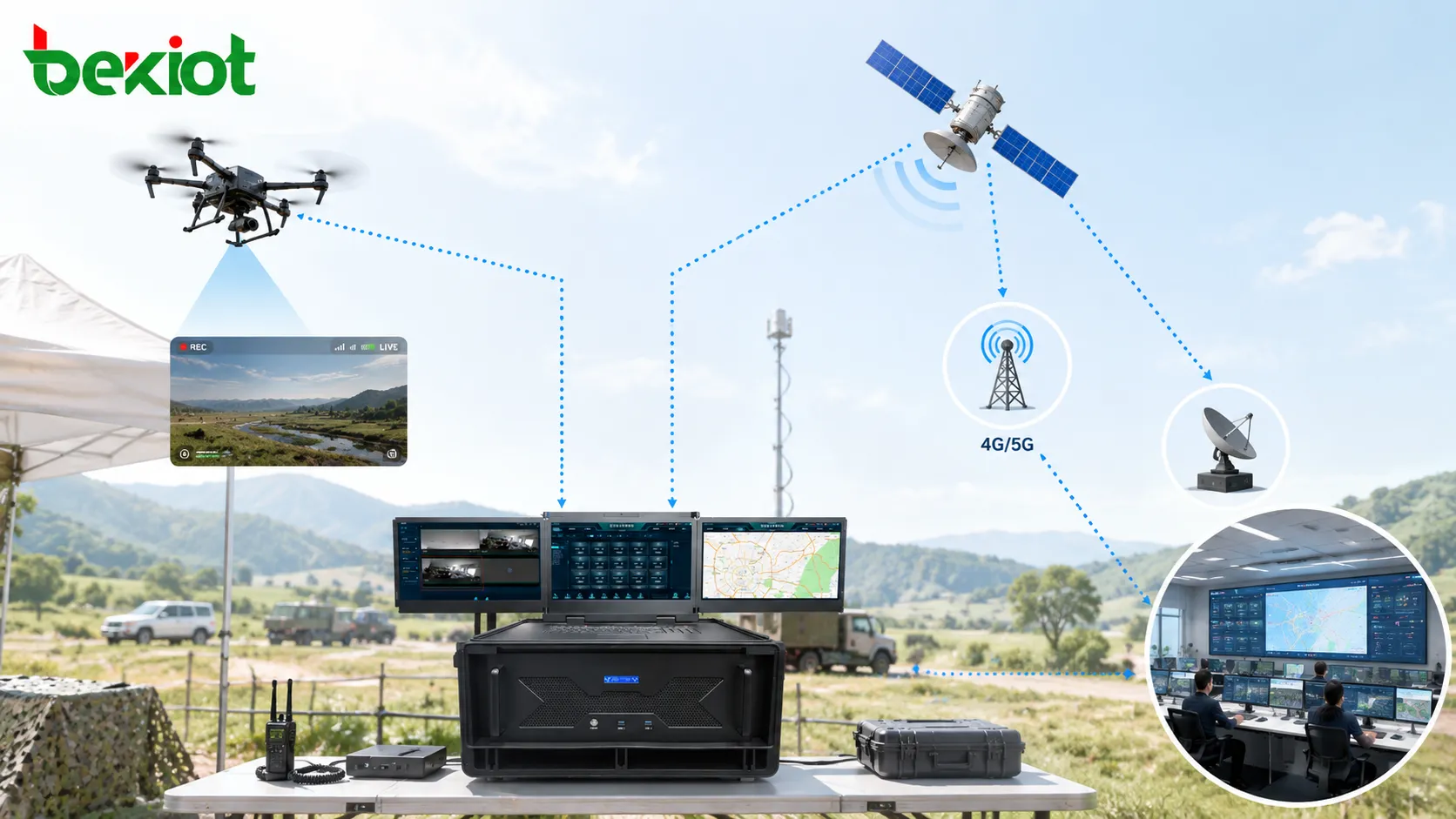

إرجاع فيديو الطائرات المسيّرة هو أحد التطبيقات الشائعة للشبكة العريضة ذاتية التنظيم. يمكن لقائد الطائرة المسيّرة الاتصال بالشبكة المحلية الميدانية المؤقتة عبر WiFi. وبعد بدء بث الفيديو، يمكن نقل صورة الطائرة المسيّرة إلى عقدة قيادة مؤقتة عبر الرابط العريض ذاتي التنظيم.

في نقطة القيادة الميدانية، يمكن عرض الفيديو أو مشاركته أو تسجيله أو تمريره إلى أنظمة أخرى. وإذا تطلب المشروع وصول مركز قيادة بعيد، يمكن أن يستمر نقل الفيديو عبر ربط خلفي بالأقمار الصناعية أو 4G أو 5G. ثم يمكن لبوابة فيديو أو جهاز معالجة وسائط إخراج التدفق عبر بروتوكولات مختلفة أو إجراء تحويل ترميز للفيديو لتوافق المنصات.

هذا المسار العملي مفيد للإنقاذ الطارئ، وفحص الكوارث، ومكافحة الحرائق، ومكافحة الفيضانات، ودوريات الحدود، وإدارة المرور، وأمن الفعاليات الكبرى، والتفتيش الصناعي، ومراقبة البناء عن بُعد. توفر الطائرة المسيّرة المعلومات المرئية، بينما توفر الشبكة العريضة ذاتية التنظيم مسار البيانات المؤقت.

التكامل مع منصات الصوت والفيديو والبيانات

على الرغم من أن بعض أجهزة الشبكات العريضة ذاتية التنظيم قد تتضمن ميزات صوت أو فيديو، فإن قيمتها الأساسية تظل نقل البيانات العريضة. وفي كثير من المشاريع تدعم الشبكة ذاتية التنظيم الأنظمة الأخرى بدلاً من أن تستبدلها. فقد تحمل تدفقات المراقبة بالفيديو، وحركة الضغط للتحدث، وبيانات منصة القيادة، ومعلومات إنترنت الأشياء، ونقل الملفات، وبيانات الموقع، أو تقارير الطوارئ.

وهذا يجعل الحل عالي المرونة. يمكن للشبكة اللاسلكية نفسها أن تدعم أنظمة مختلفة في الطبقة العليا ما دامت متطلبات السعة والتأخير والتوجيه والواجهات مخططة بصورة صحيحة. فعلى سبيل المثال، قد تستخدم منصة القيادة الرابط لإرجاع الفيديو، بينما تستخدمه الحواسيب الميدانية لمشاركة البيانات، وتستخدمه المحطات المتحركة للوصول إلى WiFi.

بالنسبة إلى تصميم المشروع، يعني ذلك أن الشبكة ذاتية التنظيم يجب أن تُخطط كطبقة نقل. أما أنظمة الأعمال التي تعمل فوقها فيجب اختيارها وفقاً لاحتياجات التشغيل، مثل قيادة الطوارئ، وتجميع الفيديو، واتصال السلامة العامة، والتفتيش المتحرك، أو المراقبة الصناعية.

القيود التي يجب أخذها في الاعتبار

الشبكة العريضة ذاتية التنظيم مريحة، لكنها ليست مثالية. فالبيئات المحجوبة يمكن أن تخفض جودة الإشارة. وقد تؤثر المباني والجبال والأنفاق والغطاء النباتي الكثيف والهياكل المعدنية والمناطق الحضرية المعقدة في التغطية اللاسلكية. لذلك يعد التخطيط الجيد للموقع ووضع العُقد أمراً مهماً.

يمكن للإرسال متعدد القفزات أيضاً أن يخفض السعة المتاحة. فكل قفزة إضافية قد تستهلك جزءاً من الموارد اللاسلكية، خصوصاً عند نقل تدفقات فيديو كبيرة. ولهذا السبب يجب على مشاريع إرجاع الفيديو الحرجة تقييم عدد القفزات، وطلب السعة، وارتفاع الهوائي، ومسافة الرابط، وجودة الخدمة المتوقعة قبل النشر.

حتى مع هذه القيود، تبقى الشبكة العريضة ذاتية التنظيم مفيدة جداً في سيناريوهات الطوارئ والسيناريوهات المؤقتة. وتكمن ميزتها في سرعة النشر، ومرونة الطوبولوجيا، والوصول المتحرك، والقدرة على بناء بيئة عريضة تعمل حيث لا يمكن استخدام البنية العادية.

مسار النشر الموصى به

تقييم احتياج الاتصال الميداني

يجب أن يحدد فريق المشروع أولاً ما الذي يجب نقله: صوت، فيديو، ملفات، بيانات إنترنت الأشياء، معلومات الموقع، بيانات منصة القيادة، أو تدفقات الطائرات المسيّرة. وتتطلب الخدمات المختلفة تخطيطاً مختلفاً للسعة والتأخير والاستقرار والواجهات.

بالنسبة إلى التطبيقات كثيفة الفيديو، يجب أن يحجز النظام سعة كافية وأن يقلل مسارات القفزات المتعددة غير الضرورية. أما بالنسبة إلى تطبيقات القيادة والبيانات، فقد تكون موثوقية التغطية وتوفر العُقد أكثر أهمية من السعة القصوى.

اختيار أنواع العُقد المناسبة

المعدات المركبة على المركبات مناسبة لمركبات القيادة والمراكز المتحركة. والعُقد المحمولة على الظهر مناسبة للترحيل المؤقت والتغطية الميدانية الأوسع. والمحطات اليدوية مناسبة للمستخدمين الأفراد. والعُقد الجوية مناسبة لتوسيع التغطية اعتماداً على الارتفاع ولمشاهد ترحيل الطائرات المسيّرة.

تستخدم مشاريع كثيرة عدة أنواع من العُقد معاً. فقد تعمل مركبة القيادة كمحور رئيسي، وتوسع عُقد الظهر التغطية الميدانية، وتدعم المحطات اليدوية المستخدمين المتحركين، وتحل العُقد الجوية فجوات التغطية الناتجة عن التضاريس.

تخطيط الربط الخلفي والوصول إلى المنصات

تغطي الشبكة ذاتية التنظيم عادة المنطقة الميدانية المحلية، بينما يمكن للأقمار الصناعية أو 4G أو 5G أو الألياف أو تجميع عدة بطاقات أن يوفر الربط الخلفي البعيد. ويسمح هذا التصميم الطبقي للأجهزة المحلية بالاتصال أولاً ثم إرسال البيانات المهمة إلى مركز القيادة البعيد.

يجب أيضاً تخطيط الوصول إلى المنصات. وينبغي أن تمتلك الكاميرات والمشفرات وبوابات الفيديو ومنصات الإرسال والحواسيب والمحطات المتحركة عناوين IP واضحة، وسياسات توجيه، وتخصيص سعة، وسياسات أمنية.

قيمة التطبيق النموذجية

الإنقاذ الطارئ والاستجابة للكوارث

عندما تكون أنظمة الاتصال الثابتة متضررة أو غير متاحة، تستطيع الشبكة العريضة ذاتية التنظيم إنشاء شبكة ميدانية مؤقتة بسرعة. وهي تساعد فرق الإنقاذ على إرسال فيديو مباشر، ومشاركة البيانات، والتنسيق مع مراكز القيادة المتحركة.

يعزز ذلك الرؤية في الموقع ويسمح لصناع القرار بتلقي معلومات من مناطق قد تكون معزولة لولا ذلك.

القيادة المتنقلة وعمليات الدوريات

يمكن لمركبات القيادة وفرق الدوريات والمستخدمين الميدانيين استخدام الشبكة ذاتية التنظيم لتوسيع بيئة الاتصال المحلية لديهم. وهذا مفيد للأمن المؤقت، والفعاليات العامة الكبرى، والتفتيش البعيد، والعمليات الخارجية.

يمكن للشبكة دعم إرجاع الفيديو، ومشاركة البيانات، والوصول المتحرك، والتنسيق بين المركبات والأفراد.

المراقبة عن بُعد والتفتيش بالطائرات المسيّرة

بالنسبة إلى المواقع البعيدة، والتفتيش بالطائرات المسيّرة، ونقاط المراقبة المؤقتة، أو الأجهزة الميدانية غير المأهولة، توفر الشبكة العريضة ذاتية التنظيم مسار بيانات مرناً. ويمكنها إرجاع الفيديو ومعلومات المستشعرات إلى عقدة قيادة محلية ثم تمريرها عبر ربط خلفي فضائي أو خلوي.

يقلل ذلك الاعتماد على بناء شبكات ثابتة ويجعل نشر المراقبة المرئية المؤقتة أسهل.

FAQ

هل تحتاج الشبكة العريضة ذاتية التنظيم إلى محطة قاعدية؟

ليس بالمعنى التقليدي للبنية الثابتة. تستطيع العُقد أن تكوّن شبكة ذاتية التنظيم فيما بينها. ومع ذلك، قد يحدد المشروع عقدة مركبة أو عقدة قيادة أو عقدة ترحيل كنقطة وصول رئيسية لتسهيل التشغيل.

هل يمكن أن تحل محل شبكات 4G أو 5G؟

هي لا تستبدل عادة شبكات 4G أو 5G، بل تعمل معها غالباً. توفر الشبكة ذاتية التنظيم التغطية المحلية الميدانية، بينما توفر 4G أو 5G أو الأقمار الصناعية أو الروابط المجمعة الربط الخلفي البعيد إلى مركز القيادة.

هل تناسب التغطية الدائمة المستمرة؟

يمكن استخدامها لعمليات أطول، لكن أقوى قيمتها تظهر في التغطية المؤقتة والمتحركة والطارئة والسريعة النشر. وتتطلب الشبكات الدائمة عادة تخطيطاً ثابتاً أكثر، وتصميم طاقة، ووصولاً للصيانة، وحماية بيئية.

ما العوامل التي تؤثر في مسافة الإرسال؟

تعتمد مسافة الإرسال على ارتفاع الهوائي، والتضاريس، والعوائق، وظروف التردد، وقدرة الجهاز، ومكان وضع العُقد، وما إذا كانت عُقد الترحيل مستخدمة. وعادة توفر ظروف خط البصر أداء أفضل من البيئات شديدة الحجب.

لماذا تنخفض السعة بعد عدة قفزات؟

يستهلك التمرير متعدد القفزات الموارد اللاسلكية لأن كل عقدة تحتاج إلى استقبال البيانات وتمريرها. ومع زيادة عدد القفزات، قد تنخفض السعة المتاحة، خصوصاً عندما تعمل تدفقات فيديو كبيرة أو عدة خدمات ذات سعة عالية في الوقت نفسه.
