في مشاريع الاتصالات الموحدة، غالبًا ما تكون البوابات هي الجسر بين أنظمة الاتصالات المختلفة والأجهزة الطرفية والشبكات ومنصات الخدمات. فقد تربط بين الهواتف التناظرية، وبوابات الشبكة العامة PSTN، وخطوط E1، وأنظمة الراديو، ومعدات الصوت، ومنصات الإرسال، وخوادم الاتصالات القائمة على IP. يمكن لهندسة البوابات المخططة جيدًا أن تقلل من تعقيد النظام، وتحسن مرونة النشر، وتجعل الصيانة المستقبلية أسهل.

في مشاريع التكامل الواقعية، يُشاهد شكلان شائعان من البوابات: البوابات القائمة على البطاقات (Card-based gateways) والبوابات المستقلة (Standalone gateways). يمكن لكل منهما دعم الاتصال بين الأنظمة، لكنهما غير مناسبان لنفس الظروف المشروطة. يعتمد الاختيار الأفضل على تخطيط الموقع، ونوع الواجهة، ومسافة النشر، ونموذج الصيانة، واحتياجات التوسع، والتكلفة الإجمالية للمشروع.

بالنسبة لمدمجي الأنظمة، لا ينبغي اتخاذ القرار فقط بمقارنة عدد المنافذ أو السعر الأولي للجهاز. إذ يؤثر اختيار البوابة على تصميم الأسلاك، ومساحة الخزانة، وسرعة استكشاف الأخطاء، واستراتيجية الأجهزة الاحتياطية، والإدارة عن بُعد، والترقيات المستقبلية للنظام. قد تخلق البوابة التي تبدو قوية على الورق تعقيدًا غير ضروري إذا كان المشروع الفعلي موزعًا عبر غرف أو مبانٍ أو مواقع بعيدة متعددة.

لماذا يعتبر تخطيط البوابة مهمًا في تكامل الأنظمة

غالبًا ما تتضمن مشاريع الاتصالات الموحدة معدات من أجيال مختلفة ومن معايير تقنية مختلفة. على سبيل المثال، قد يستخدم موقع واحد ainda مقسمات هاتف تناظرية، وقد يحتاج موقع آخر إلى وصول إلى بوابة PSTN، بينما قد يتطلب مركز القيادة اتصال E1، أو تكامل إرسال لاسلكي، أو إدخال صوت خارجي.

بدون بوابات مناسبة، تظل هذه الأنظمة معزولة. ومع تصميم البوابة الصحيح، يمكن ربط الواجهات القديمة ومنصات الاتصالات الحديثة القائمة على IP في نظام واحد يمكن التحكم فيه. وهذا يجعل توجيه المكالمات، والإرسال، والاتصالات في حالات الطوارئ، والتسجيل، وربط الاتصال الداخلي، والإدارة المركزية أسهل في التنفيذ.

السؤال الرئيسي ليس فقط ما إذا كانت البوابة يمكنها توفير المنافذ المطلوبة. السؤال الأكثر أهمية هو ما إذا كان هيكلها يناسب البيئة المادية للمشروع، والطوبولوجيا الشبكية، وسير العمل التشغيلي، ومتطلبات الصيانة طويلة الأجل.

في العديد من المشاريع، تكون البوابات أيضًا جزءًا من تصميم الموثوقية. إذا تم تخطيط طبقة البوابة بشكل سيئ، فقد يؤثر خطأ واحد في الأسلاك، أو عدم تطابق الواجهة، أو عطل في الجهاز على الاتصال بين الإدارات، أو غرف التحكم، أو نقاط الطوارئ، أو المحطات البعيدة. لذلك، ينبغي النظر في هندسة البوابة مع تكرار الشبكة، وإمدادات الطاقة، وتخطيط الخزانة، والتأريض، وإدارة التشغيل.

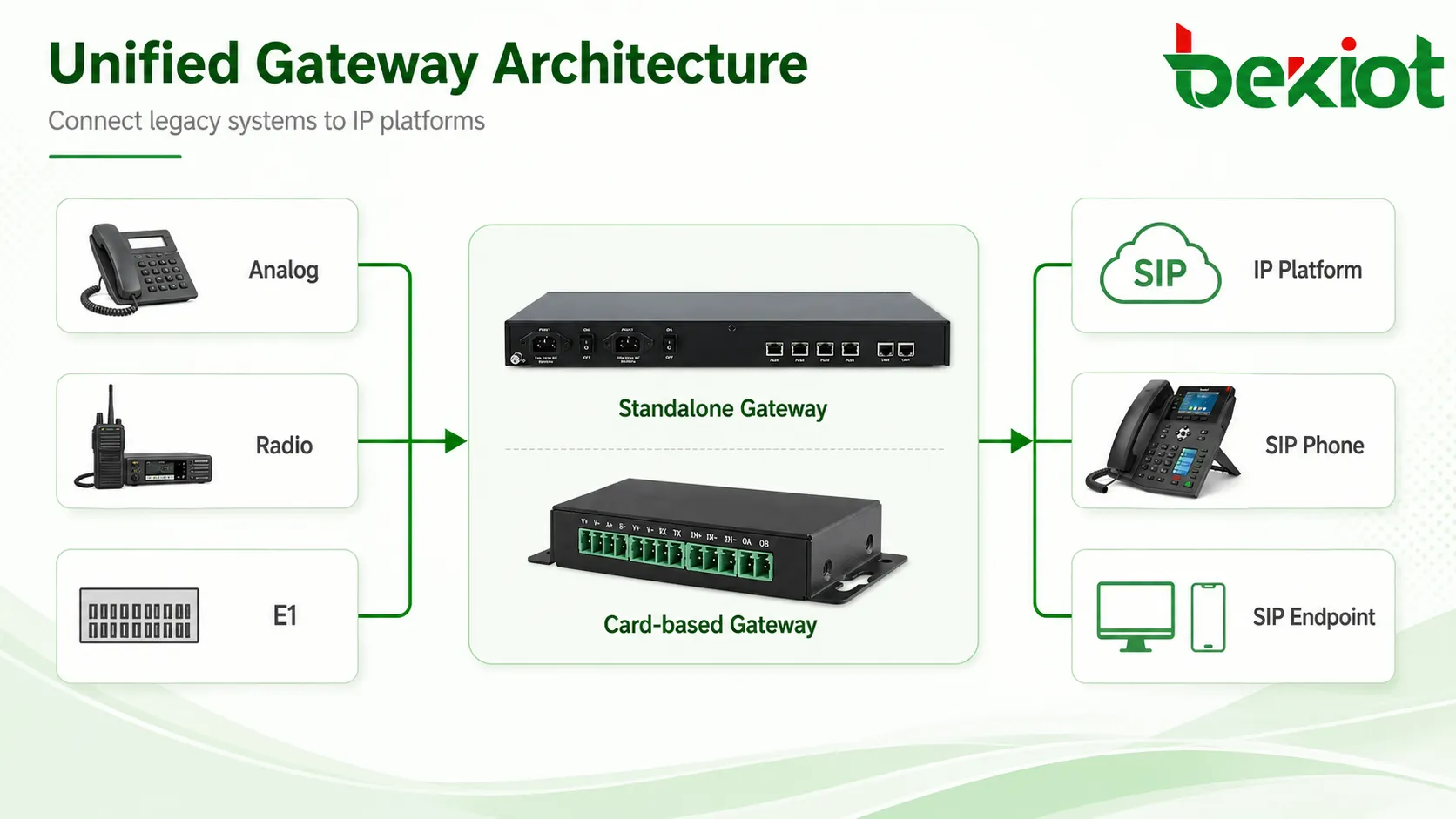

هيكلان شائعان للبوابات

تصميم البوابة القائمة على البطاقات

تضع البوابة القائمة على البطاقات لوحات واجهات متعددة داخل هيكل واحد. يمكن أن توفر اللوحات المختلفة وظائف مختلفة، مثل واجهات المقسمات التناظرية FXS، وواجهات البوابات التناظرية FXO، وواجهات E1، وواجهات الاتصال اللاسلكي، وواجهات الصوت.

هذا الهيكل شديد التكامل. يمكن تركيز قدرات خدمية متعددة في إطار جهاز واحد، وهو مفيد عندما يتطلب المشروع أنواعًا عديدة من الواجهات في مساحة تركيب محدودة. غالبًا ما يُؤخذ في الاعتبار للمواقع المدمجة، وغرف المعدات المركزية، والأنظمة المركبة على المركبات، أو البيئات التي يجب فيها تجميع واجهات الاتصال المختلفة في هيكل واحد.

الميزة الرئيسية لهذا التصميم هي الإدارة المركزية. عندما يتم تثبيت جميع اللوحات في إطار واحد، يمكن للمهندسين إدارة عدة وظائف وصول من موقع مادي واحد. وهذا يمكن أن يبسط تخطيط الخزانة ويقلل عدد الأجهزة المنفصلة. ومع ذلك، فهذا يعني أيضًا أن الهيكل يصبح عقدة نظام مهمة، لذا يجب التخطيط بعناية لحماية الطاقة، واللوحات الاحتياطية، والتهوية، واستمرارية الخدمة.

تصميم البوابة المستقلة

البوابة المستقلة هي عادة جهاز من النوع الصندوقي (appliance-style) بنوع واجهة ثابت وحدود وظيفية واضحة. على سبيل المثال، قد تخدم إحدى البوابات بشكل أساسي مستخدمي المقسمات التناظرية FXS، وقد تتعامل بوابة أخرى مع وصول بوابة FXO، وقد تدعم بوابة أخرى وصول E1، وقد تربط بوابة أخرى أنظمة الراديو بمنصة إرسال عبر IP.

تستخدم العديد من البوابات المستقلة تصميم رف 1U أو غلافًا صناعيًا مضغوطًا. بدلاً من تركيز كل وظيفة داخل إطار واحد، يتم توزيع البوابات المستقلة عبر مواقع مختلفة وربطها عبر شبكة IP. وهذا يجعلها مناسبة للمشاريع متعددة الغرف، أو متعددة المباني، أو متعددة المناطق، أو عبر الشبكات.

ميزة هذا التصميم هي وضوح المسؤولية. كل بوابة تتعامل مع مهمة وصول محددة، مما يجعل التكوين والاستبدال واستكشاف الأخطاء أكثر مباشرة. عندما يحتاج موقع ما إلى نوع واحد فقط من الواجهات، يمكن للبوابة المستقلة تجنب تكلفة وتعقيد الهيكل المتكامل الأكبر.

غالبًا ما يحدد تخطيط الموقع الاختيار العملي

البوابات القائمة على البطاقات مناسبة عندما توجد عدة أنواع من الواجهات في نفس المكان المادي. على سبيل المثال، إذا كانت الخطوط التناظرية، ووصول E1، والإدخال الصوتي، وتكامل الراديو كلها مركزة في غرفة معدات واحدة، فإن الهيكل القائم على البطاقات يمكن أن يقلل عدد الأجهزة ويوفر مساحة الرف.

ومع ذلك، تضعف هذه الميزة عندما تكون الواجهات موزعة عبر مواقع مختلفة. إذا كانت واجهة الصوت بحاجة إلى الاتصال بلوح مزج في غرفة اجتماعات، بينما توجد بوابات الهاتف في غرفة المعدات الرئيسية وتوجد محطات الراديو في مواقع بعيدة، فإن وضع كل شيء في هيكل بطاقات واحد قد يخلق أسلاكًا غير ضرورية وصعوبة في التركيب.

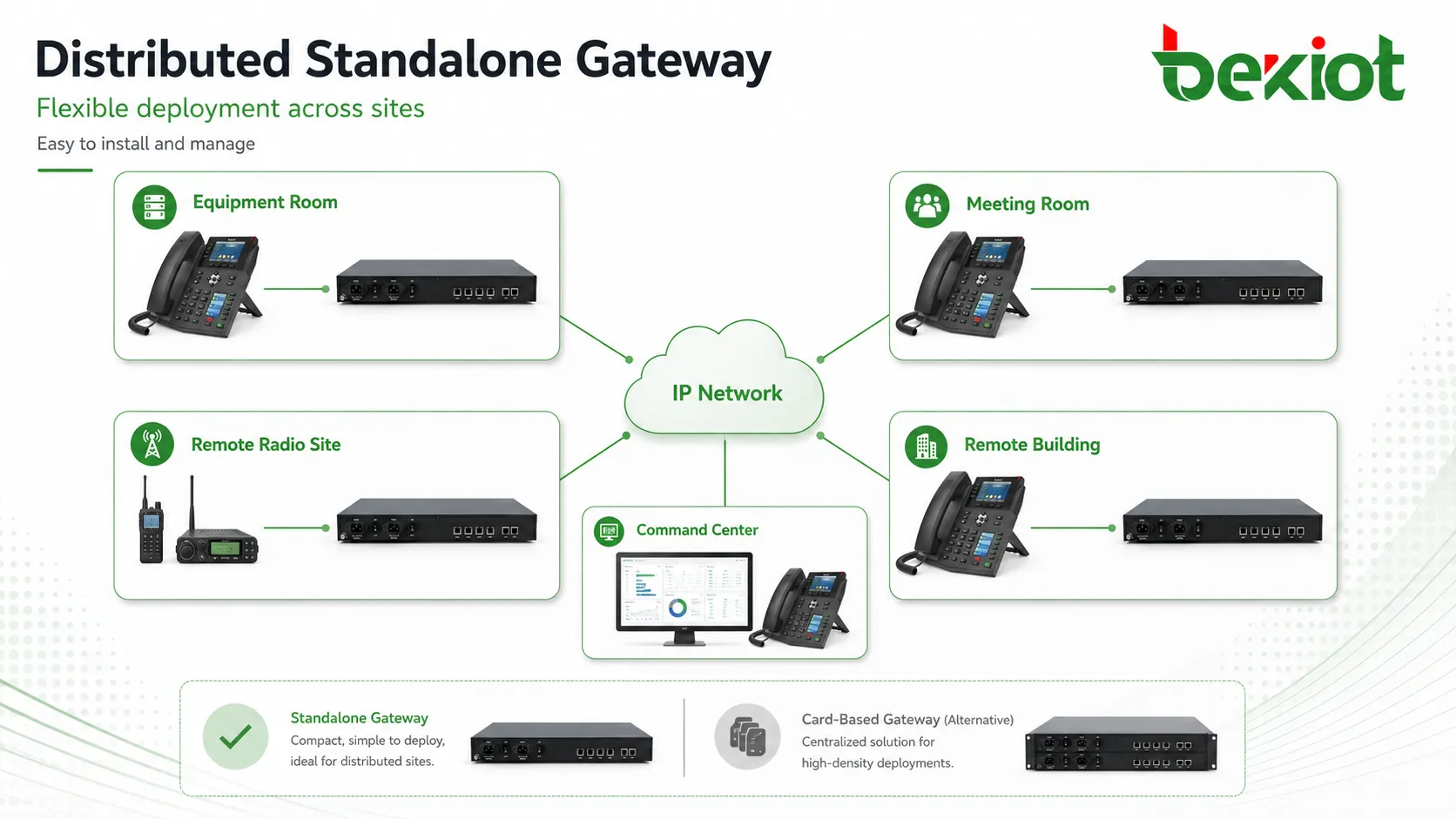

البوابات المستقلة أكثر مرونة في النشر الموزع. يمكن تثبيتها بالقرب من المعدات الفعلية التي تتصل بها. يمكن وضع بوابة الراديو بالقرب من محطة قاعدة الراديو، ويمكن وضع بوابة الصوت بالقرب من نظام المؤتمرات، ويمكن وضع بوابة تناظرية بالقرب من أسلاك الهاتف القديمة. ثم تقوم الشبكات IP بربط هذه العقد مرة أخرى بمنصة الاتصالات الموحدة.

هذه الطريقة الموزعة مفيدة بشكل خاص في الحرم الجامعي، والمناطق الصناعية، ومراكز النقل، ومرافق الخدمات، والمصانع، والأنفاق، وأنظمة القيادة في حالات الطوارئ. غالبًا ما تحتوي هذه المشاريع على مبانٍ متعددة أو غرف بعيدة، ونقاط وصول الاتصال ليست دائمًا قريبة من غرفة الخادم الرئيسية. في مثل هذه الحالات، قد يؤدي إجبار جميع الواجهات في خزانة مركزية واحدة إلى زيادة طول الكابل، وتكلفة التركيب، وعبء الصيانة في المستقبل.

اختلافات النشر والتشغيل

تتطلب البوابة القائمة على البطاقات عادةً تخطيطًا أكبر أثناء التثبيت. قد يكون للوحات المختلفة متطلبات أسلاك مختلفة، وتعريفات واجهة، وأغراض خدمية، ومنطق تكوين. يحتاج المهندسون إلى تمييز مواضع الفتحات، ووظائف اللوحة، وتوجيه الخطوط، وظروف التأريض، وسيناريوهات التطبيق قبل تشغيل النظام.

نظرًا لدمج العديد من الخدمات في هيكل واحد، قد تؤثر أخطاء التكوين على وظائف متعددة في نفس الوقت. هذا لا يعني أن البوابات القائمة على البطاقات غير موثوقة، ولكنه يعني أن فرق النشر بحاجة إلى إعداد تقني أقوى وتوثيق أوضح.

البوابات المستقلة عمومًا أسهل في التكوين لأن كل جهاز عادة ما يحل مشكلة وصول محددة واحدة. تركز بوابة FXS المستقلة على مستخدمي الهاتف التناظري. تركز بوابة FXO المستقلة على خطوط البوابة. تركز بوابة E1 المستقلة على وصول البوابة الرقمية. تركز بوابة الراديو على الربط بين الراديو و IP.

هذا الفصل الوظيفي يجعل التثبيت أكثر وضوحًا. يمكن للمهندسين تكوين واختبار واستبدال أو توسيع نوع بوابة واحد دون تغيير إطار البوابة بأكمله. بالنسبة للمشاريع التي تضم مقاولين متعددين، أو مواقع متعددة، أو بناء على مراحل، يمكن لهذا الحدود الأبسط أن يقلل من تكلفة الاتصال ومخاطر التنفيذ.

أثناء التشغيل، تجعل البوابات المستقلة أيضًا اختبار القبول أسهل. يمكن اختبار كل نوع واجهة بشكل مستقل، ويمكن تحديد موقع المشكلات حسب الموقع أو الجهاز أو الكبل أو وظيفة الخدمة. هذا مفيد عندما يكون الجدول الزمني للمشروع ضيقًا أو عندما تحتاج أجزاء معينة من النظام إلى التسليم قبل اكتمال المشروع بالكامل.

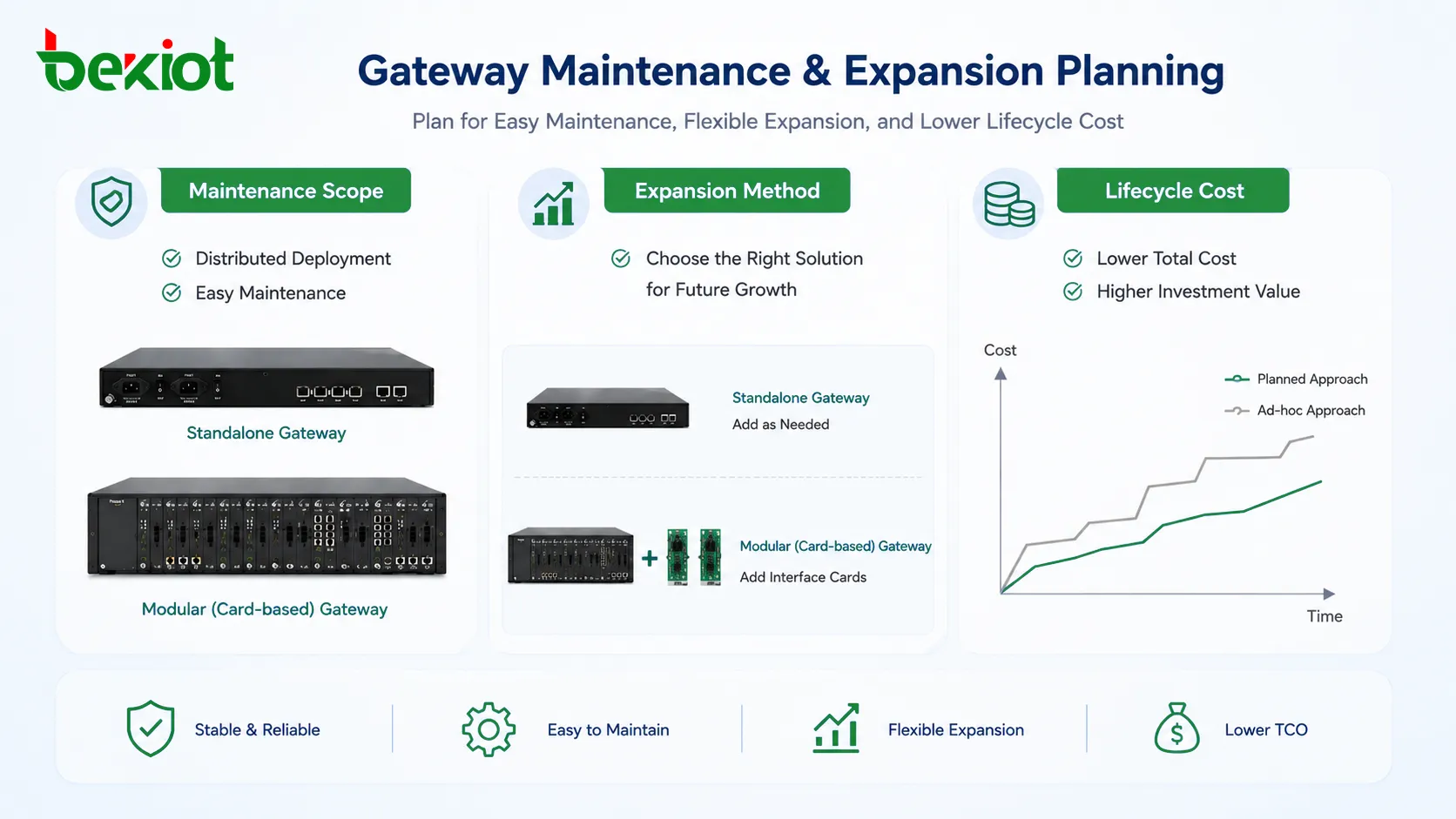

الصيانة والتوسع وتكلفة المشروع

ينبغي النظر في متطلبات الصيانة منذ بداية المشروع. في الهيكل القائم على البطاقات، قد يحمل هيكل واحد العديد من الخدمات الحيوية. إذا حدثت مشكلة في الهيكل، أو وحدة الطاقة، أو وحدة الإدارة، أو اللوحة الخلفية، فقد تتأثر وظائف اتصال متعددة معًا. لذلك يصبح تخطيط قطع الغيار وعزل الأعطال أمرًا مهمًا.

توفر البوابات المستقلة فصلًا أوضح للخدمة. إذا تعطلت إحدى البوابات المستقلة، فإن نطاق الخدمة المتأثر يقتصر عادةً على هذا الجهاز والواجهة المتصلة به. هذا يمكن أن يجعل استكشاف الأخطاء أسرع والاستبدال أسهل، خاصة للمشاريع التي قد لا يكون فيها الفنيون المحليون على دراية بأنظمة البطاقات المعقدة.

منطق التوسع مختلف أيضًا. تتوسع البوابات القائمة على البطاقات عن طريق إضافة أو استبدال اللوحات عندما تسمح سعة الهيكل بذلك. هذا فعال عندما تكون المتطلبات المستقبلية قابلة للتنبؤ ومركزية. تتوسع البوابات المستقلة عن طريق إضافة جهاز آخر عند العقدة المطلوبة، وهذا أكثر مرونة عندما ينمو المشروع موقعًا تلو الآخر.

من منظور التكلفة، غالبًا ما تكون البوابات المستقلة أكثر ملاءمة لمشاريع التكامل العامة لأنها عادة ما تكون ذات تكلفة دخول أقل، ومتطلبات نشر أبسط، وخيارات شراء أكثر مرونة. قد تكون البوابات القائمة على البطاقات أكثر اقتصادًا في الأنظمة عالية التركيز ذات أنواع الواجهات المتعددة، لكنها تتطلب تخطيطًا دقيقًا للسعة لتجنب الفتحات غير المستغلة أو القيود المستقبلية.

يجب أن تشمل تكلفة دورة الحياة أيضًا التدريب، والتوثيق، والوحدات الاحتياطية، ووقت الاستبدال، والدعم عن بُعد. لا يعني انخفاض سعر الجهاز دائمًا انخفاض تكلفة المشروع. إذا تسبب هيكل البوابة في أسلاك معقدة، أو صعوبة في استكشاف الأخطاء، أو قابلية توسع ضعيفة، فقد تصبح تكلفة الصيانة طويلة الأجل أعلى من المتوقع.

نهج الاختيار الموصى به

البوابة القائمة على البطاقات هي الأنسب عندما يكون للمشروع هيكل شبكي بسيط ومركزي، وتوجد أنواع واجهات متعددة في نفس منطقة المعدات، ومساحة التركيب محدودة، ويتطلب النظام تكاملًا عاليًا داخل هيكل واحد.

البوابة المستقلة عادة ما تكون أفضل عندما يتضمن المشروع عقدًا موزعة، أو غرفًا مختلفة، أو مواقع بعيدة، أو وصولاً عبر الشبكات، أو نشرًا مرحليًا، أو متطلبات صيانة مستقلة. وهي أيضًا خيار عملي عندما تحتاج كل بوابة فقط إلى حل وظيفة وصول واحدة، مثل وصول المقسمات التناظرية، أو وصول البوابات التناظرية، أو وصول E1، أو تكامل الراديو، أو ربط الصوت.

في العديد من مشاريع الاتصالات الموحدة، لا يحتاج التصميم النهائي إلى اختيار شكل واحد فقط. يمكن أيضًا استخدام هندسة هجينة. يمكن التعامل مع الواجهات الأساسية عالية التركيز بواسطة بوابة متكاملة، بينما يمكن لنقاط الوصول البعيدة أو ذات الأغراض الخاصة استخدام بوابات مستقلة. يوازن هذا النهج بين مساحة الرف، ومرونة النشر، وسهولة الصيانة، والتحكم في التكاليف.

تتمثل عملية التصميم العملية في رسم خرائط لجميع نقاط الوصول أولاً، ثم تصنيفها حسب نوع الواجهة، والموقع المادي، وأولوية الخدمة، ومسؤولية الصيانة. بعد ذلك، يمكن لفريق المشروع تحديد الواجهات التي يجب أن تكون مركزية وأيها يجب نشرها محليًا. هذه الطريقة أكثر موثوقية من اختيار المعدات فقط بعد حساب إجمالي عدد المنافذ.

قائمة مراجعة القرار العملية

• اختر البوابات القائمة على البطاقات عندما تكون العديد من الواجهات مركزة في غرفة معدات واحدة.

• اختر البوابات المستقلة عندما تكون نقاط الوصول موزعة عبر مواقع أو غرف مختلفة.

• ضع في اعتبارك التصميم القائم على البطاقات للبيئات المدمجة، أو الأنظمة المركبة على المركبات، أو الخزانات محدودة المساحة.

• ضع في اعتبارك التصميم المستقل لسهولة النشر، والتكوين الأبسط، وانخفاض صعوبة الصيانة، والتوسع المرن.

• استخدم تصميمًا هجينًا عندما توجد متطلبات وصول مركزية وموزعة في نفس المشروع.

• راجع تكلفة دورة الحياة بما في ذلك الأسلاك، والأجهزة الاحتياطية، وتدريب المهندسين، ووقت استرداد الأعطال، وتوسع الواجهة في المستقبل.

الأسئلة الشائعة

هل يمكن للبوابة المستقلة دعم مشاريع الاتصالات الموحدة الكبيرة؟

نعم. يمكن للبوابات المستقلة دعم المشاريع الكبيرة عندما يتم التخطيط لها كعقد وصول موزعة. ميزتها ليست فقط سعة المنفذ، ولكن أيضًا القدرة على وضع البوابة المناسبة بالقرب من الجهاز الذي تخدمه.

هل البوابة القائمة على البطاقات دائمًا أكثر احترافية؟

ليس بالضرورة. توفر البوابة القائمة على البطاقات تكاملًا عاليًا، لكن الاحترافية تعتمد على ما إذا كانت الهندسة تتطابق مع المشروع. في مشروع موزع، قد تنتج العديد من البوابات المستقلة تصميمًا أنظف وأكثر قابلية للصيانة.

أي نوع من البوابات أسهل للتوسع في المستقبل؟

عادة ما تكون البوابات المستقلة أسهل للتوسع المرحلي لأنه يمكن إضافة أجهزة جديدة حيثما تكون هناك حاجة إلى نقاط وصول جديدة. البوابات القائمة على البطاقات فعالة عندما يظل التوسع ضمن سعة الهيكل المخطط لها.

هل يجب أن يعتمد اختيار البوابة فقط على كمية المنافذ؟

لا. كمية المنافذ هي عامل واحد فقط. يجب أيضًا مراعاة توزيع الموقع، ومسافة الأسلاك، ونوع الواجهة، وإمدادات الطاقة، ومسؤولية الصيانة، وأمن الشبكة، والتكرار، وتكلفة دورة الحياة.

هل يمكن استخدام كلا الهيكلين في نفس المشروع؟

نعم. غالبًا ما يكون الهيكل الهجين معقولاً. يمكن للوصول المركزي عالي الكثافة استخدام بوابة متكاملة، بينما يمكن لنقاط الوصول البعيدة أو المخصصة استخدام بوابات مستقلة. وهذا يسمح للنظام بالحفاظ على كفاءة التكامل ومرونة النشر.
